Выполняем точную разметку фундамента самостоятельно

Разметка фундамента под дом своими руками

В статье рассказывается о том, как правильно сделать разметку фундамента. И какие инструменты нужны для такой работы.

Фундамент это основание любого строения, будь то частный дом или, например цех завода. От его качества и надежности зависит то, как долго прослужит здание.

Именно поэтому все работы, связанные с возведением фундамента, очень важны и требуют максимум внимания от строителей.

Одним из важнейших этапов оборудования основания здания (фундамента) является его разметка. Если она сделана правильно, то строители смогут избежать многих проблем в процессе работы.

Фундамент

Как правильно сделать разметку под фундамент:

Первое что предстоит сделать начиная работы по разметке основания дома это разобраться с проектной документацией. Это необходимо сделать, для того чтобы точно знать все параметры будущего строения. И отталкиваясь от них проводить разметку и планировать дальнейшие действия.

Сделав точную разметку будущего фундамента можно быть точно уверенным что:

• в процессе возведения стен не возникнет никаких трудностей;
• закупка материалов для строительства обойдется на много дешевле;
• строя дом по проекту можно избежать неприятностей в ходе проведения работ.

Составляя проект дома очень важно учесть не только материалы, из которых он будет построен, но также и его размеры. Ведь если допустить неточность в процессе разметки основания может получиться, так что несущие стены будут возводиться, нарушая проект

Еще до начала работ по разметке необходимо проделать некоторые мероприятия:

1. Первое что нужно сделать, это определить точное место будущего расположения постройки. Для этого на участке выбирают ровную площадку, желательно удаленную от дороги.

2. Следующее что необходимое действие, решить какой тип фундамента будет применяться при строительстве. Этот выбор делают, основываясь на климатических условиях, а также рассчитав примерную массу дома.

3. Сделав первые шаги можно приступать непосредственно к разметке первой стены. Причем совершенно все равно где она находится в передней или задней (фасадной или боковой) части дома.

Итак, начинать нужно с углов будущего здания. В этих точках забиваются колья, между которыми натягивается веревка. Когда это сделано, вырисовывается контур дома, по которому и будут возводиться стены.

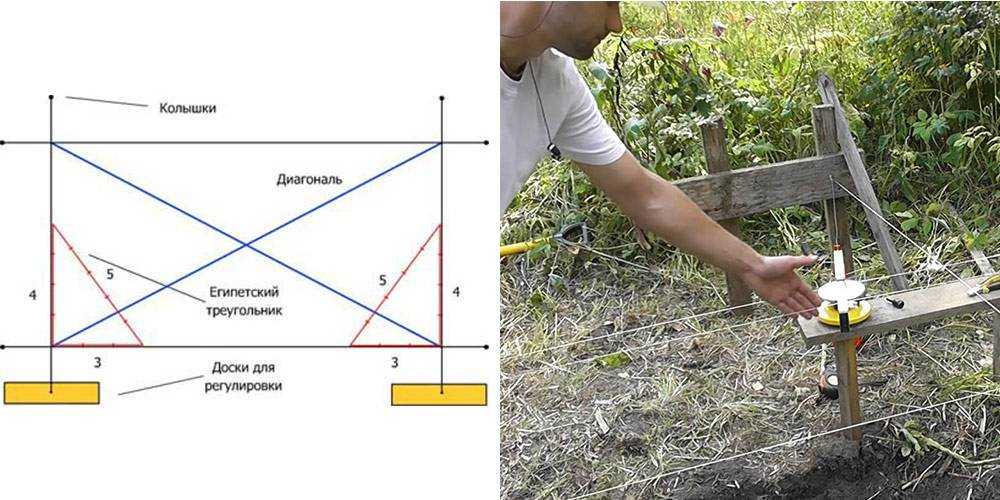

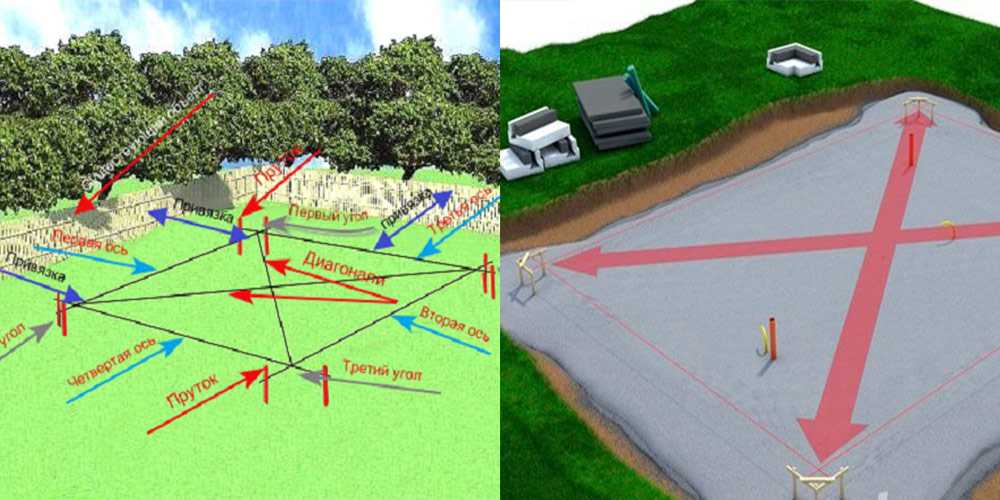

Размечаем углы фундамента

Оборудование ленточного фундамента подразумевает, что в процессе необходимо будет вынуть определенное количество грунта. Поэтому устанавливая колья нужно об этом помнить и оставить места, для того чтобы можно было спокойно выкапывать траншею под основание.

Если при строительстве будет использоваться столбчатый фундамент тогда место можно не оставлять. Опоры можно будет установить аккуратно, не нарушая разметку.

После того как разметка первой стены окончена, появляется точка отсчета. И отталкиваясь от нее можно делать разметку всех стен дома. Следующее действие, определение места и отметка угла основания фундамента. Угол должен совпадать с параметрами, заложенными в проекте. От первого установленного угла отмеряем при помощи рулетки длину стены и снова устанавливаем колышек. Таким образом, находим второй угол фундамента.

Размечаем остальные стены фундамента

Помните все размеры должны быть четкими и не отступать от данных проекта. От этого в конечном итоге зависит качество фундамента, а соответственно и надежность все постройки.

Теперь переходим ко второй стене которая расположена перпендикулярно. Она размечается по тем же принципам. Однако здесь есть небольшой нюанс. Нужно добиться чтобы угол был ровный. Для этого можно использовать следующую технологию. На первом уже установленном шнуре нужно сделать отметки трех точек, которые находятся в удалении друг от друга. Это необходимо чтобы получить тот самый угол.

Также между ними должно быть одинаковое расстояние (например 1м). Получается что на первой веревке у нас есть три точки последняя из которых находится в трех метрах от угла фундамента. Теперь на второй веревке отмечаем точку на расстоянии четыре метра от угла. Регулируем веревку таким образом, что если провести линию между точкой 3м на первой веревке и точкой 4м на второй веревке получалась ровно 5м.

Это будет означать что разметка угла фундамента сделана под углом в 90 градусов.

Действуя подобным образом можно получить очень четкий контур будущего фундамента с прямыми углами

Это очень важно

В случае если с первого раза не получилось сделать все ровно всегда есть возможность исправить положение. Главное работать внимательно и никуда не спешить и в итоге все обязательно получится.

Разметка осей и углов – вынесение реперов за пределы периметра фундамента

Исходным пунктом всей разметки должна быть точка на местности, которая точно «привязана» к плану участка. Чаще всего это угловая точка, обычно связанная, с так называемой, «красной линией» – границей вашего участка и общественной территории, на которой ни вам, никому другому застройка не разрешена. Пересечение границы вашего и соседнего участка с «красной линией» и даст такую точку. Ограждение вашего участка должно быть расположено внутрь от красной линии.

Обычно дом располагается от этого ограждения и от соседского забора на расстояниях:

• по санитарно-бытовым нормам, определенным СНиП 30-02-97, п. 6.7: не менее 3 м;
• по противопожарным нормам СП 42.13330.2011п.7.1: не менее 6 м от окон до стен соседского дома или гаража, бани, сарая и пр., не менее 3 м – от жилого дома до границы соседнего участка.

Поэтому нужно отступить на указанное расстояние или дальше и можно начинать разметку фундамента своими руками.

А. Устанавливается на местности «красная линия». Если хозяин собирается строить дом точно на нормированном расстоянии от «красной линии», то лучше для разметки будущих углов дома пригласить профессионала-землемера. Но чаще всего отступают на 1 – 1,5 м от этих ограничений.

Точная ориентация по сторонам света. Она возможна на большом расстоянии от «красной линии». Но обычно ориентируются на осевую линию улицы или дороги.

Если сделать разметку углов фундамента колышками, забивая их точно в точках будущих углов дома, то при копании траншеи разметочные колышки обязательно попадут в траншею.

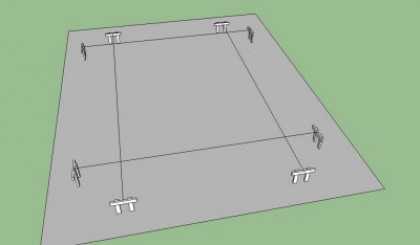

Поэтому разметка участка под фундамент начинается с того, что за пределами траншеи или котлована, а точнее – за пределами зоны работы экскаватора, устанавливаются деревянные рамки-опоры. Они называются обносными досками или брусьями, а попросту – обносками. Некоторые «эксперты» называют их «скамеечками». На них натягиваются шнуры или проволока. Места пересечений шнуров дадут нужные точки разметки, но не на грунте, а «висящие» в воздухе. Эти «точки» позднее переносят на грунт или на опалубку.

На верхнем бруске обноски забиваются три или пять гвоздиков-меток:

• в центре – осевая метка, для оси стены фундамента;
• справа и слева от осевой – метки ширина стены фундамента;
• еще дальше – ширина подушки под фундамент.

Шаг 1. Разметка начальной стороны.

Начинаем со стороны, которая ближе к «красной линии».

На 1 – 1,5 м наружу от любого угла забиваем две обноски. Натягиваем осевой шнур. С помощью водяного уровня устанавливаем верхнюю часть брусков обносок на высоте «0». Отступив на 1 – 1,5 м забиваем в землю первый колышек – делаем начальную точку. От нее отвесом «поднимаем» точку на шнур. Отмеряем на шнуре длину стены по осям и делаем на нем метку. Опускаем точку на грунт и забиваем второй колышек. Между колышками – ось первой стены.

Шаг 2. Разметка стороны, перпендикулярной к начальной.

Используя теорему Пифагора и, зная длины сторон фундамента, рассчитываем длину его диагонали (по осям). На обноске перпендикулярной стороны, на осевом гвозде крепим конец шнура и натягиваем его на противоположную обноску. От пересечения с осевым шнуром отмеряем длину по осям второй стороны и делаем на шнуре оси второй стороны отметку. На свободном куске шнура завязываем узлы на длине диагонали по осям. Один узел закрепляем на метке оси третьей стороны и натягиваем второй узел в сторону противоположной обноски второй стороны. Совместив второй узел с меткой на шнуре второй стороны и, натянув шнуры, получим первый прямой угол.

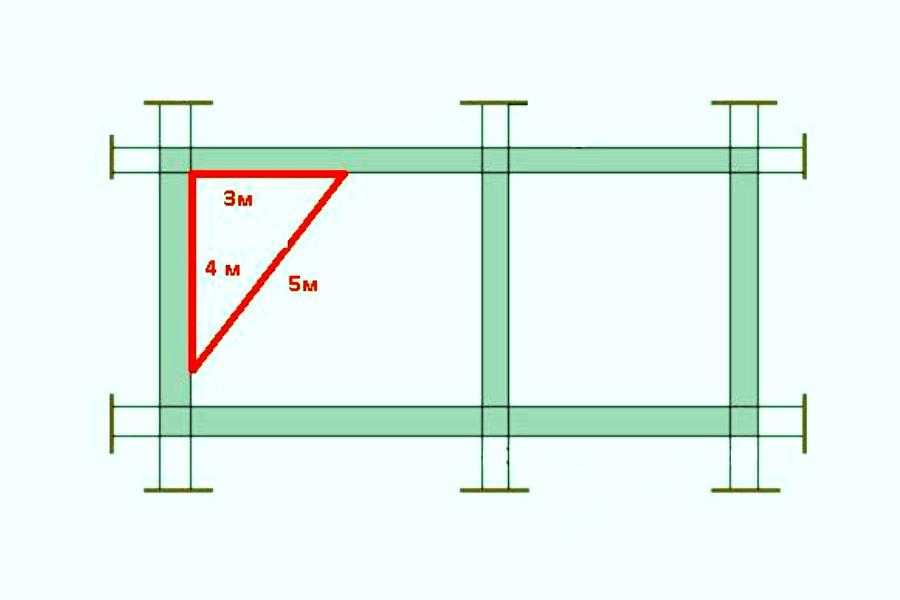

Иной способ построения прямого угла – способ «египетского треугольника». На шнуре первой оси от его пересечения со второй осью отмеряем 4 метра или расстояние, кратное этой величине. На шнуре второй оси отмеряем 3 м или в той же мере кратное расстояние. Делаем на шнурах отметки и замеряем рулеткой между ними расстояние. Оно должно быть 5 м. Передвигая второй шнур относительно точки пересечения с первым, добиваемся точного значения – 5 м. Угол в этом случае будет прямой.

Шаг 3. Проделываем эти операции еще два раза и получаем еще два прямых угла.

Последние действия должны проходить в зоне одной точки – виртуальном угле фундамента, противоположном первому углу. Если все измерения делались аккуратно, а расчеты безошибочно, то два последних узла должны совпасть.

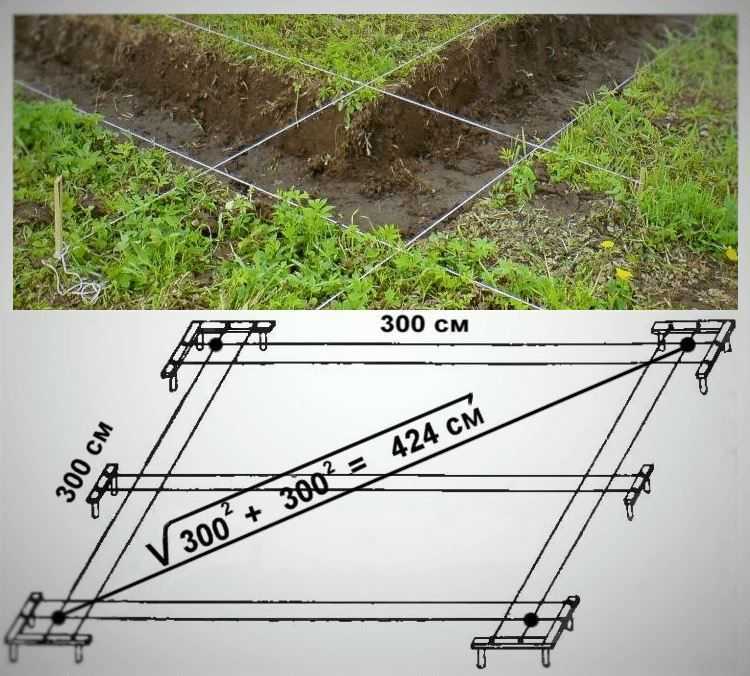

Шаг 4. Проверка прямоугольности разметки.

Из школьной геометрии известно, что обе диагонали квадрата или прямоугольника равны. Поэтому проверку делают, измерив длину обеих диагоналей и сравнив их.

Разница в несколько сантиметров допустима. Разметка осей фундамента закончена.

Присыпка и выравнивание основания песком

Песчаная присыпка или «подушка» применяется для выравнивания территории. Обычно к ней прибегают при наличии неровностей либо неоднородности грунта. Параметры песчаной подушки могут варьироваться, в зависимости от ситуации, климата и профессионализма строительной бригады.

В Британии подушку для опалубки ленточного фундамента актуально делать высотой 20 см, а в России приемлемей делать 30-60 см. При этом, что выполняется насыпь на 50-80% больше, после чего проводится утрамбовка (Строители называют утрамбовку — уплотнением). Это наглядно демонстрирует территориальную разницу.

Итак, простое пошаговое руководство, которое поможет даже новичкам

Схема фундамента из ж/б блоков.

Шаг 1. Найти начальную точку разметки или базис.

И каким бы сложным на первый взгляд это не казалось, это тоже можно сделать своими руками. Как правило, в качестве самого простого ориентира используют границу своего участка. Фиксируем точку на фасаде будущего дома на том углу, который ближе к краю участка. В эту точку вбиваем колышек.

Шаг 2. Вывести все четыре стороны будущего дома.

Согласно плану, отмеряем длину стены к правому углу на фасадной стороне дома и снова устанавливаем колышек. Дальше следует найти противоположную третью точку основы в левом углу задней стены дома и отметить колышком. Таким же способом отмечаем четвертую точку – правый угол задней стены. Между колышками натяните шнур. Он должен проходить на одной высоте. Делать какие либо измерения на грунте нет смысла, поскольку они могут быть искажены из-за неровностей рельефа.

Работа абсолютно несложная, однако монотонная и требует присутствия помощника.

Если проект вашего дома имеет выступающие части типа веранды, первоначальную разметку стоить сделать лишь на основную часть строения. Все остальное добавите потом. Исключением является фундамент сплошной плитой, его нужно заливаться сразу и целиком.

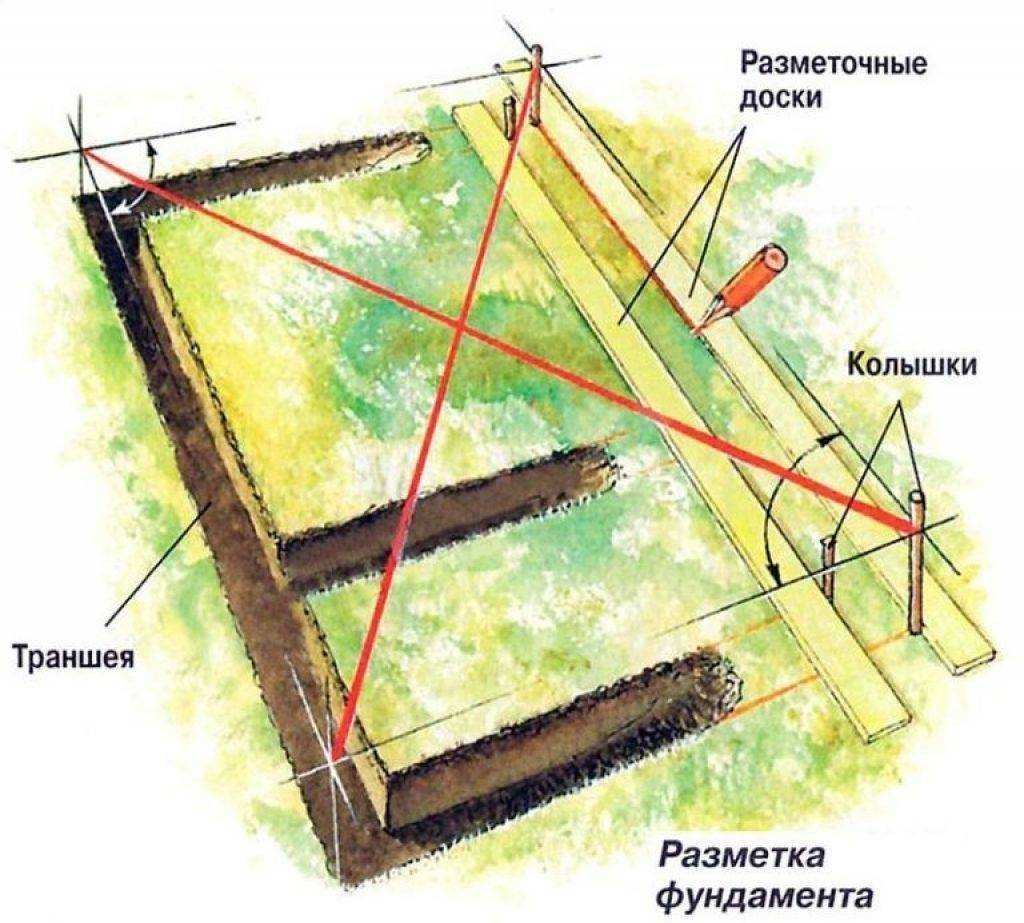

Схема разметки территории под фундамент

Шаг 3. Проверить, правильно ли была размечена каждая диагональ фундамента.

С помощью рулетки нужно измерить расстояние между противоположными углами фундамента. Это и есть диагональ основы здания (между точками 1 и 4, 2 и 3). Чтобы было проще, ориентируйтесь на рисунок 1 ниже по тексту.

Обе диагонали фундамента должны быть одного размера. Если по каким-либо причинам это не так, нужно проверить каждый угол. Угол должен составлять 90°. Точно рассчитать угол поможет угольник. Выводить прямые углы лучше способом переноса колышков. Ваша цель на этом этапе – идеальная диагональ.

Шаг 4. Сделать разметку перегородок и пристроек (если у вас запланирован фундамент типа сплошной плиты, этот пункт делать не нужно).

На первом этапе следует правильно рассчитать перегородки вам помогут, конечно же, основные стены. Надо всего лишь ровно отмерить расстояние. Потом еще раз проверяем, правильно ли сделали разметку согласно проекту вашего дома. Первый этап разметки закончен, и вы можете гордиться тем, что сделали это своими руками.

Схема разметки фундамента садового дома.

Шаг 5. Сделать обноску.

Наступил второй этап разметки фундамента для дома своими руками. Обноска нужна для того, чтобы во время копания котлована найти все точки фундамента, поскольку колышки окажутся во внутренней его линии. Поэтому делать обноску надо за линией, по которой будут копать.

Обноска – это прочно вбитые попарно в землю столбики на расстоянии 1,5 – 2 метра от угла строения. Столбики между собой соединяются горизонтальными планками на одной высоте. Высота обноски – это и есть высота фундамента.

Таким образом, обноску требуется вывести за линию фундамента. Части обноски ровно соединяются между собой шнуром, который будет идти параллельно шнуру на колышках. Пример, как это сделать своими руками, смотрим на рисунке 2.

Вывести обноску надо таким образом, чтобы шнур находился на верхней линии фундамента. Вот тут-то вам и пригодится гидроуровень. Используя его нужно рассчитать всю обноску на уровне верхней линии фундамента дома.

После того как удалось рассчитать и разметить фундамент постройки, можно переходить к следующему этапу.

Шаг 6. Выкопать котлован.

Делать траншею нужно несколько шире фундамента. Учитывайте, что туда же должна поместиться опалубка. Считается, что сделать разметку основания не так сложно, как установить геометрически точную опалубку и выровнять ее по высоте.

Технология разметки фундаментов различного типа

Технологически операция разметки для любого вида материалов связана с нанесением линий, ограничивающих будущую деталь и ее элементы. Относительно строительных работ основным «полотном» для этого служит поверхность земли. На ней необходимо каким-то образом нанести линии, ограничивающие наружные и внутренние границы фундамента под наружными стенами и несущими перегородками.

Основной способ, использующийся для решения данной задачи, заключается в монтаже на строительной площадке нескольких прочных деревянных или стальных колышков, соединенных определенным образом прочным шнуром достаточной толщины. Последний аспект важен не только для удобства работы, но и с целью соблюдения правил безопасности при выполнении грунтовых работ.

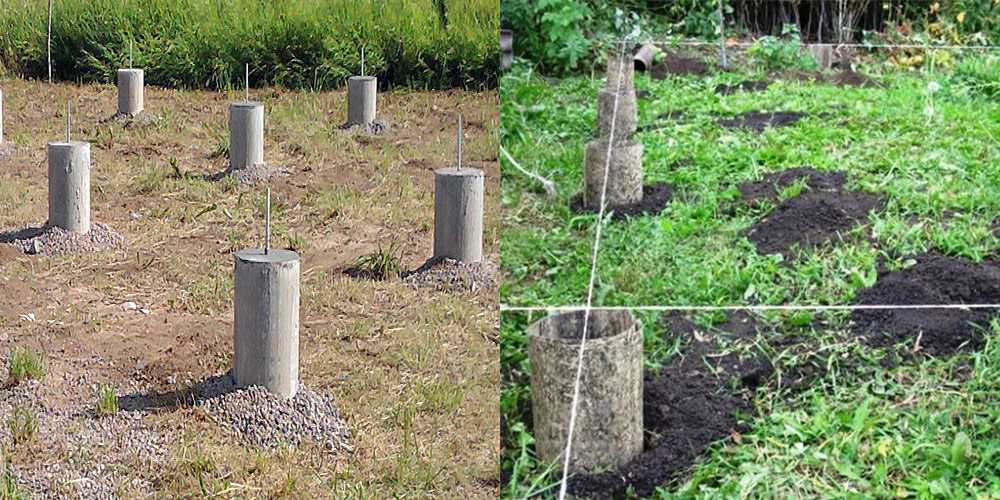

Разметка столбчатого фундамента

При строительстве небольших одноэтажных построек, а также некоторых элементов зданий, например, террас и веранд применяют столбчатый фундамент, который представляет собой отдельно стоящие опоры, оголовки которых (верхние торцы) выровнены в горизонтальной плоскости на определенной высоте от земли. Разметка данного типа оснований заключается в нанесении одной линии шнура на колышках по всему периметру строения. Дополнительно вдоль будущих стен с определенным шагом с помощью штыковой лопаты можно выкопать неглубокие ямки в местах монтажа опор.

Размечаем столбчатый фундамент

Выполняя разметку любого типа основания дома или строения важно правильно сделать прямой угол для фундамента. Для выполнения данной задачи используют как специализированный строительный инструмент, например, лазерный нивелир, так и применяют знание основ геометрии. Более подробно о том, как правильно рассчитать, выставить и проверить углы и диагональ фундамента тем или иным способом остановимся ниже

Более подробно о том, как правильно рассчитать, выставить и проверить углы и диагональ фундамента тем или иным способом остановимся ниже.

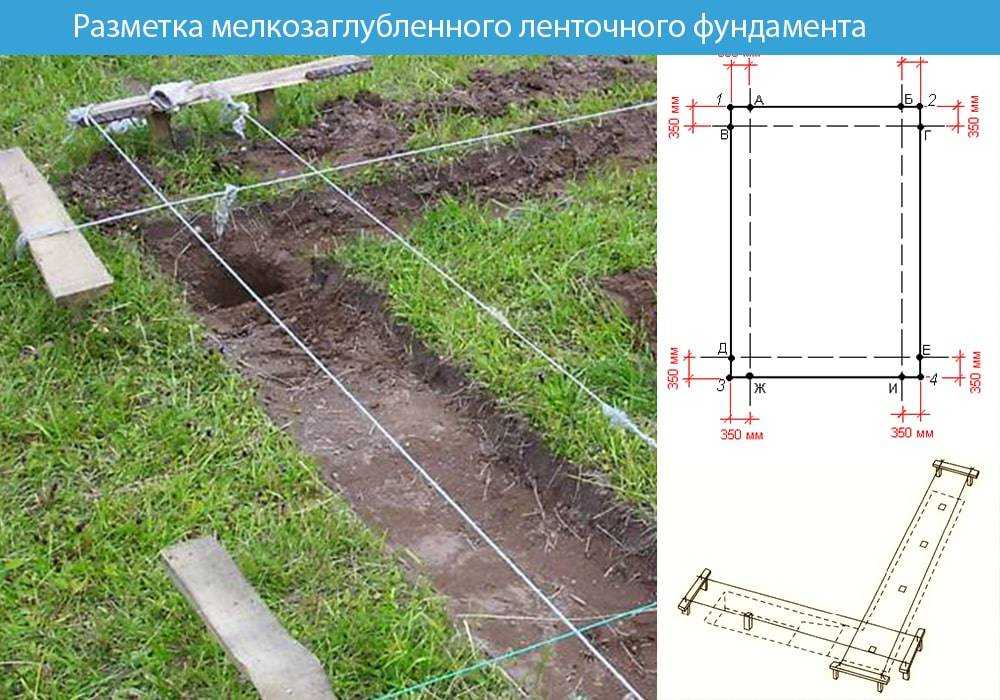

Разметка ленточного фундамента

Гораздо чаще строители сталкиваются с проблемой разметки ленточного фундамента как наиболее распространенного типа.  В отличие от предыдущего типа, в данном случае не достаточно лишь одноконтурной разметки. Ее выполняют двумя параллельными шнурами, располагающимися по внешним и внутренним границам ленты.

Аналогичным образом размечают и внутренние перегородки дома. Иногда дополнительно выполняется разметка еще двумя параллельными шнурами, определяющими высоту установки опалубки под ленту. Таким образом, процесс требует высокой точности выполнения и ответственности.

Разметка плитного основания

Часто в качестве основания дома выбирается самый затратный с технологической и финансовой точки зрения плитный фундамент. Он незаменим на «неспокойных» пучинистых грунтах и позволяет воздвигать на них достаточно высокие массивные строения. В качестве котлована под плиту изготавливают небольшое углубление под всей площадью фундамента.

Размечаем плитный фундамент

Разметка данного типа основания схожа с разметкой столбчатого типа. В отличии от него аналогично с планировкой ленточного фундамента шнур можно натягивать непосредственно на уровне почвы по периметру котлована и на определенной высоте, определяющей высоту плиты. После подрезки грунта нижний контур разметки можно удалить.

Разметка под фундамент своими руками

Андрей

Качество постройки в огромной степени зависит от того, насколько правильно была выполнена разметка под фундамент

Занимаясь этой работой важно с максимальной точностью выдержать все прямые углы. Разметка фундамента своими руками под частный дом может быть выполнена несколькими способами. Чаще всего используются метод «египетского» треугольника и метод двух кривых

Поэтому в этой статье рассмотрим именно их

Чаще всего используются метод «египетского» треугольника и метод двух кривых. Поэтому в этой статье рассмотрим именно их.

Какие инструменты понадобятся?

Производится разметка фундамента своими руками с применением инструментов:

• Рулетки;
• Шнура;
• Гидроуровня и отвеса;
• Помимо этого понадобятся деревянные колышки.

С чего начать разметку?

Итак, как провести разметку фундамента? Для начала следует определить две исходные точки, вбив колышки по углам будущего здания, находящимся на одной прямой со стороны его самой длинной стены. Далее от них нужно будет провести перпендикуляры, таким образом отметив внешний контур смежных стен.

«Египетский треугольник». Самый простой метод

Разметка фундамента своими руками быстрее всего может быть произведена методом «золотого» треугольника, имеющего соотношение длин сторон 5*3*4. Мероприятие при этом выполняется в несколько этапов:

1. Для начала нужно найти длинную веревку и завязать на ней четыре узла. Первый – на конце, второй на расстоянии 3м, третий в четырех метрах от второго и последний в пяти метрах от третьего; 2. После этого самый первый и самый последний узлы соединяют гвоздем. По гвоздю следует вбить и в каждый из промежуточных узлов; 3. При этом длинную сторону получившегося треугольника нужно расположить вдоль линии между двумя уже вбитыми колышками; 4. Вдоль короткой стороны проводят требуемый перпендикуляр; 5. На полученной прямой, вбивают третий колышек на расстоянии равном ширине здания.

Важно: Правильность всех замеров следует обязательно проверить. Для этого между вбитыми кольями по диагоналям натягивают два шнура и связывают в месте пересечения. Разметка фундамента своими силами этим методом выполняется также с использованием веревки

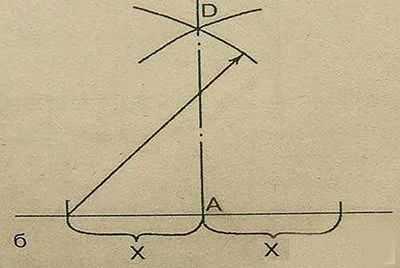

Предварительно от одного из колышков в обе стороны по уже имеющейся прямой отмеряют равные расстояния и отмечают найденные места. Далее к одной из полученных точек прикрепляют веревку с привязанным на противоположном конце гвоздем. Натянув ее проводят дугу напротив того колышка, от которого отмерялись расстояния. Затем веревку крепят ко второму отмеченному месту и чертят еще одну дугу. Из той точки, где дуги пересекутся, проводят линию к колышку. В результате получается прямой угол между ней и уже имеющейся линией

Разметка фундамента своими силами этим методом выполняется также с использованием веревки. Предварительно от одного из колышков в обе стороны по уже имеющейся прямой отмеряют равные расстояния и отмечают найденные места. Далее к одной из полученных точек прикрепляют веревку с привязанным на противоположном конце гвоздем. Натянув ее проводят дугу напротив того колышка, от которого отмерялись расстояния. Затем веревку крепят ко второму отмеченному месту и чертят еще одну дугу. Из той точки, где дуги пересекутся, проводят линию к колышку. В результате получается прямой угол между ней и уже имеющейся линией.

На заключительном этапе к кольям на высоте будущего фундамента привязывают шнур, поверяя горизонтальность его положения со всех четырех сторон, пользуясь строительным уровнем. Для ленточного фундамента чертят внутренний контур параллельно найденному внешнему и также натягивают шнур.

Совет: В том случае, если траншею предполагается копать с привлечением техники, шнуры лучше не использовать. В процессе работы они могут порваться. Линии между найденными точками в этом случае стоит прочертить песком. Для нахождения центров столбов столбчатого фундамента, от найденных углов вдоль прочерченных линий отмеряют необходимые расстояния и ставят отметки. Далее проверяют прямоугольность углов, получившихся на пересечении линий (соединяющей полученные точки на противоположных сторонах и линии периметра, на которой расположены отметки).

Разметка фундамента своими руками, как можно было заметить – процедура не такая уж и сложная. Самое главное, делать все аккуратно, хорошо натягивать веревку и обязательно проверять полученный результат методом диагоналей.

Видео по теме Разметка под фундамент своими руками :

Разметка фундамента и установление обносок

В ходе выполнения этой процедуры нужно быть предельно внимательным, так как переделать работу будет невозможно. После заливки бетона деньги будут безвозвратно потрачены, а впустую или нет – зависит только от вас. Нужно для начала выбрать участок с небольшим уклоном, чтобы ливневая вода попадала не к вам под дом, а протекала мимо, а земля быстро высыхала. Одной из самых «грубых» ошибок новичков является постройка дома на идеально ровной поверхности или, того хуже, в уютном месте в ложбинке. Такое строение долго не простоит, так как фундамент просядет уже через несколько месяцев.

Разметка под фундамент не должна подвергаться воздействию погодных условий, поэтому лучше всего использовать для нее леску и металл. Колышки делают из толстой арматуры, которую забивают в землю на 35-40 сантиметров, чтобы  не расшатывались. После того, как вы забьете по углам арматуру, натяните везде леску, нужно будет взять нивелир и вымерять под ноль все растяжки. Когда все сойдется, можно уже ставить полноценную обноску, по которой вымеряют котлован. Чтобы она не мешала, доски лучше всего сбивать на расстоянии 2 метра от фасада дома.

Ширина обноски должна быть равна ширине будущего фундамента, нужно измерить расстояние между лесками на каждом углу, чтобы не было никаких расширений. Если все сделать правильно, это должно занять по времени примерно 2 часа, с учетом сбивания досок. Чтобы избежать самых популярных ошибок, вам необходимо запомнить несколько правил.

1. Нельзя размещать строение ближе 3 метров к границе другого участка по правилам пожарной безопасности. Также нельзя выполнять постройки ближе 5 метров от фронтальной части другого сооружения согласно СНиП. На вас могут подать в суд за нарушение норм, строение придется переносить.
2. Разметка фундамента своими руками является достаточно трудоемким процессом, так как сначала придется снять слой земли и весь ковер растений. Площадка должна быть выровнена по уровню, а фундамент нельзя делать уже, чем толщина стены плюс 10 сантиметров. То есть при стене 15 см фундамент должен быть не менее 25 см.
3. Не забывайте проверять углы будущего фундамента, они должны быть строго 90 градусов, не больше, не меньше. Отклонение всего на 2-3будет очень заметным на другом конце стены, которая «уйдет» на 10-15 сантиметров. Качественно измерить угол можно только лазерным нивелиром и рулеткой. Четко измеренные диагонали должны сойтись – тогда у вас 90.
4. Не забудьте натянуть леску по внешней стороне разметки.

Если все сделать правильно, то ваше будущее здание нигде не будет косить, а стены будут идеально ровные (при условии правильной кладки кирпича). Любые отклонения или неточности измерения очень сложно «загладить», поэтому лучше 10 раз отмерить и 1 раз залить.

Соблюдаем строительные нормы

При выборе места для здания на участке следует руководствоваться санитарными и пожарными нормами. Расстояние от стены до забора должно быть не меньше 3 м, от окон до стены соседнего дома – не меньше 6 м. Желательно размечать фундамент так, чтобы расстояние до стены и забора было немного больше нормативных значений. Хотя бы на 30 см. Запас нужен по двум причинам:

• как правило, нельзя идеально выложить будущую стену и просчитать толщину штукатурки/отделки/утепления;
• в будущем у хозяев будет возможность дополнительного утепления стен или отделки фактурными материалами.

Более того, наличие запаса расстояния до забора и соседских строений поможет избежать претензий от соседей в будущем.

Методы разметки прямоугольного фундамента

Прямоугольная форма фундамента является наиболее простой для строительства. Для его разметки можно использовать следующие способы:

• Метод паутины.
• Золотой треугольник (т. Пиагора).
• Обноска (чаще используется для сложных форм).

Золотой треугольник

Очень простой и надежный способ разметки фундамента. Для того чтобы сделать разметку с помощью данного способа вам необходимо:

• Вбить колышек в углу главной стены.
• Отмерять по главной стене 4 метра и вбить колышек
• Соединить 2 имеющихся колышка веревкой
• Отмерять от первого колышка по смежной стене 3 метра и вбить колышек.
• Соединить 1й и третий колышек веревкой.
• Протянуть веревку от колышка находящегося на главной стене, до колышка находящегося на смежной стене веревку. Длина веревки должна быть 5 метров.
• Если веревка не достанет до колышка на смежной стене – подвинуть его ближе, если же веревка не будет натянута – отодвинуть дальше.

Таким образом, вы получите ровный угол в 90 градусов. Далее необходимо будет продолжить стены на необходимую длину. Чтобы получит оставшиеся в стены, отмерьте 2 куска веревки необходимой длины и протяните от угловых колышков уже имеющихся стен до натяжения. Затем закрепите. Вот и все – прямоугольная разметка готова.
