Окна в крыше: разновидности, выбор конструкции и рекомендации по установке

Как правильно монтировать?

Мансардные окна на балконе крепятся при помощи уголков и шурупов-кронштейнов. Каждая модель имеет индивидуальную инструкцию, которая помогает облегчить монтаж.  Важную роль играет то, как выполнена теплоизоляция конструкции, а также ее гидроизоляция. При появлении мостиков холода конструкция может начать промерзать, а этого нужно избегать.

Применять монтажную пену не рекомендуется, этот материал достаточно хрупок и разрушается примерно за год под воздействием солнечного света и влаги.

Чем лучше коробка прижата к стропилам, тем меньше возможностей для холода пробраться внутрь помещения.

Рейтин глучших производителя мансардных окон

Номинация	место	производитель	рейтинг
Рейтинг лучших производителя мансардных окон	1	Velux	4.9
2	Fakro	4.8
3	Roto	4.7

Velux

Компания Velux работает на рынке окон более 78 лет. Бренд стал осваивать просторы России с 1991 г. Сегодня датский производитель занимает лидирующее положение в нашей стране. Собственные разработки быстро внедряются благодаря новым технологиям и современному оборудованию. В производственном цикле используются только качественные материалы, которые отвечают современным экологическим требованиям. Эксперты отмечают энергосберегающие конструкции, созданные работниками Velux. Они позволяют обеспечить в комнате теплый периметр. Поэтому зимой в помещении сохраняется тепло, а летом воздух остается прохладным.

Бренд становится победителем нашего рейтинга, т. к. особых претензий у пользователей к качеству нет. К минусам можно отнести только высокую цену.

• высокое качество;
• красивый дизайн;
• энергосберегающие конструкции;
• практичность.

Недостатки

высокая цена.

Fakro

Не уступает лидеру рейтинга в качестве продукция торговой марки Fakro. Недаром на тематических форумах пользователи активно сравнивают эти два бренда. Польская фирма появилась в 1991 г, как небольшое семейное предприятие. Сегодня мансардные окна Fakro пользуются устойчивым спросом на европейском рынке. В производстве используется широкий спектр материалов, как искусственных, так и натуральных. Подобрать окна для своей мансардной крыши можно любых размеров. Эксперты по достоинству оценили алюминиевые окна. В конструкции предусмотрены специальные мостики, удерживающие тепло

Кроме того, такие оконные системы отличаются легкость, что важно при устройстве кровли

Что касается слабых сторон, то профессиональные строители отмечают определенные сложности с установкой.

Недостатки

сложный монтаж.

Мансардные окна Roto выделяются на фоне конкурентов повышенной влагостойкостью. Для изготовления производитель использует экологичный пластик, долговечные уплотнители. Поэтому не происходит образование конденсата. Пластик устойчив к воздействию ультрафиолета, он практичен и прост в уходе. В каталоге немецкой компании есть стеклопакеты разных размеров. Самыми популярными в России являются конструкции из 3 или 4 камер. Похвалы от экспертов бренд заслужил за надежную защиту оконных систем от взлома. Даже профессиональным домушникам будет проблематично справиться с замысловатой фурнитурой.

Пользователи лестно отзываются о качестве окон, стойкости к атмосферным воздействиям. К минусам стоит отнести неустойчивость механизмов к низким температурам.

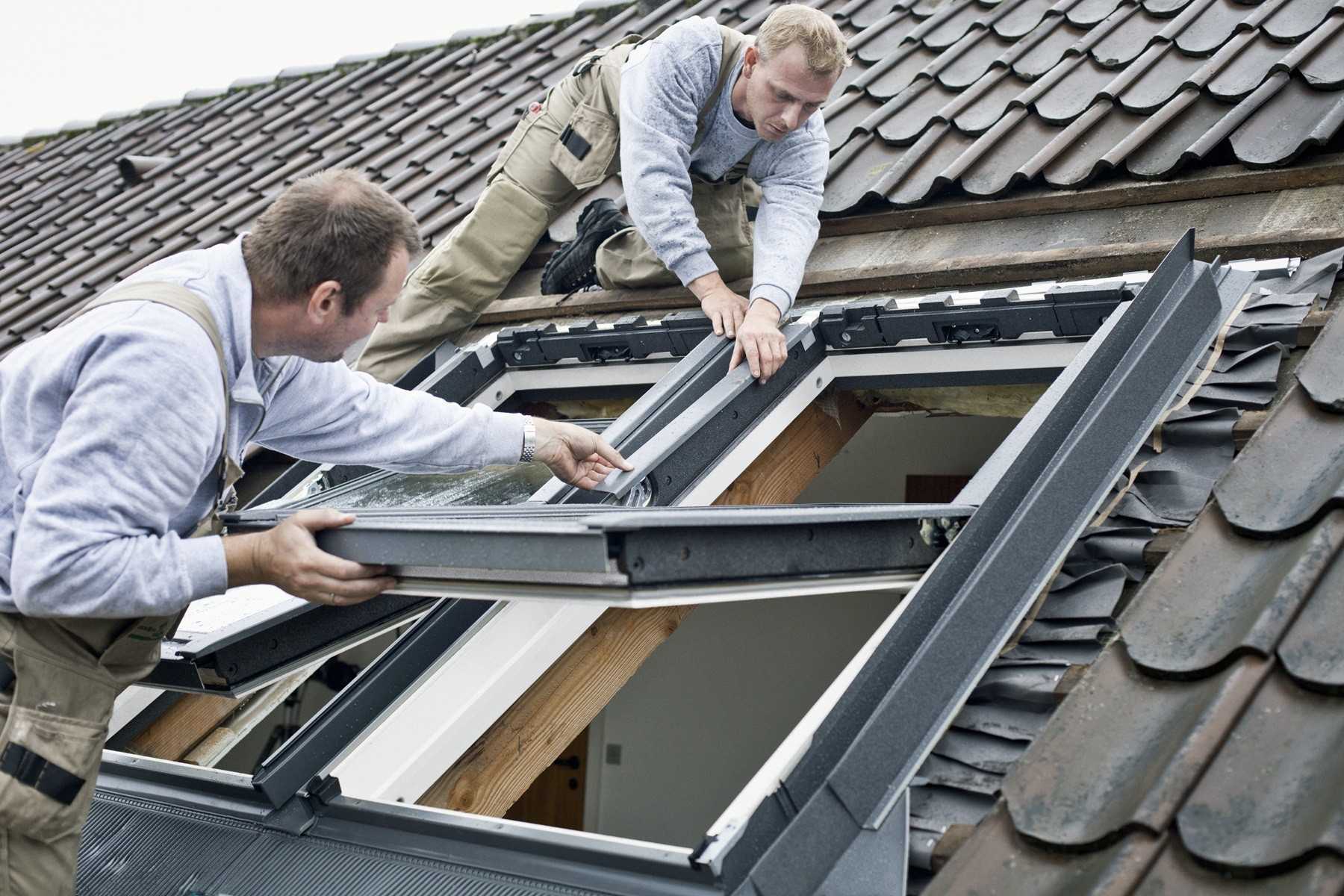

Инструкция по монтажу

Система поставляется покупателю в полном комплекте: в него включается оклад, откосы, тепло- и гидроизоляция, а также подробная инструкция по установке мансардного окна Velux. Она позволит наглядно представить пошаговый процесс крепления коробки к кровле. Работа предполагает следующие этапы:

1. Подготовка проёма в крыше. Разбирается кровельный материал, снимается часть обрешётки. При этом проём должен быть больше, чем размер рамы, по ширине приблизительно на 45–50 мм и по высоте на 40 мм, это необходимо для монтажа теплоизоляционного и гидроизоляционного слоя. Расстояние между стропилами и коробкой – 30 мм с каждой стороны.

Из оконного блока вынимается створка со стеклопакетом, эту работу можно не делать, если он устанавливается с внутренней стороны. В комплект при поставке включены специальные крепёжные пластины, которые называют кляммеры. Их прикрепляют к коробке по инструкции и привинчивают при помощи шурупов.
С помощью строительного уровня выставляют нижнюю часть окна, её прикрепляют при помощи шурупов. После этого прикручиваются шурупы верхней части. Завинчивать их до упора не надо, так как в дальнейшем их потребуется регулировать.
После этого проводится регулировка зазоров между рамой и коробкой. Нужно убедиться, что они одинаковы со всех сторон: это позволит без проблем провести работы по гидроизоляции. Рама должна хорошо закрываться по всей ширине. Для её выравнивания необходимо использовать пластиковые клинья, включённые в комплект.
Когда рама полностью поставлена и выровнена, переходят к изоляционным работам. Для изоляции используется пергамин: он огибает оконную коробку по периметру.

После этого устанавливают оклад. Он извлекается из коробки и устанавливается поэтапно: сначала ставится его нижняя часть, она закрывается накладкой, которая привинчивается шурупами. После этого устанавливаются и прикрепляются боковые части оклада, и только потом – верхняя. Она крепится к коробке шурупами, а к обрешётке кровли – кляммерами.
Кровельный материал подводится вплотную к окладу и соединяется с ним. Для укладки кровли на оклад можно применять материалы исключительно на битумной, а не на силиконовой основе.
Рама устанавливается на место, если её вынимали, после этого работу следует считать законченной. Поворотный шарнир снабжён кнопкой-фиксатором, который будет удерживать её в нормальном положении и не допустит самостоятельного открывания.

После вышеперечисленных работ вокруг оконного блока восстанавливается кровельное покрытие, и он приобретает эстетичный вид. Оклад скрывает крепёжные элементы, снаружи они будут незаметными. Готовая конструкция смотрится красиво и аккуратно, а сам монтаж по инструкции занимает немного времени.

Удачные примеры и варианты

​​​​​​Дизайнеры и архитекторы создают впечатляющие здания – настоящие произведения архитектурного искусства, в которых сочетается внушительность и современная открытость и легкость интерьеров. Разнообразие сложных фантазийных форм и смелость решений мансардных окон потрясает воображение. Бурное развитие строительных технологий и инноваций позволяет проектировать необычные мансарды, которые отражают индивидуальность и вкус хозяев.

Делая ремонт в мансарде, хозяева продумывают и декоративное оформление оконных проемов. Навешивание тяжелых и штор в таких интерьерах нежелательно. Лучше отдать предпочтение легким шторам, жалюзи, роллетам. Гармоничное сочетание оттенков позволит создать современный, легкий и уютный интерьер.

Чистый и свежий воздух, красивый летний пейзаж, покой и единение с природой – что может быть прекраснее! В загородном доме наслаждаться отдыхом в мансарде становится еще комфортнее с окнами-трансформерами, которые в закрытом положении выглядят как обычно, а при открывании превращаются в импровизированный балкон.

Рекомендации специалиста о монтаже мансардных окон смотрите в следующем видео.

Влияние кровельного материала на установку

Окна мансардные, установка и технология которых во многом зависит от материала, из которого изготовлена кровля, монтируются с учетом этих особенностей. Если кровля мягкая, это достаточно удобно, так как ее можно разрезать в любом месте. С твердым материалом дело обстоит сложнее, так как материал не просто трудно разрезать, но и требуется выбрать такой участок, чтобы под будущей рамой лист металлочерепицы был целым, а не состоял из сборных частей.

Стоит учесть, что если такого места найти не получится, черепицу придется разбирать и устанавливать цельный кусок, в противном случае кровельный пирог будет намокать и потеряет свои теплоизоляционные свойства.

Какие выбрать аксессуары?

Помимо основных элементов оконной конструкции, не меньшее внимание уделите и выбору дополнительной комплектации. Они способствуют достижению максимального удобства в процессе эксплуатации помещения

К аксессуарам относятся:

1. Шторы рулонного типа. Такие занавески позволяют самостоятельно регулировать степень освещения комнаты, а также привнести оригинальность в интерьер.
2. Маркизет. Этот элемент идеально подойдет для комнат в мансарде, расположенных на солнечной стороне дома. Теплопоглощающая сетка крепится с фасадной стороны к окну и обеспечивает хорошую защиту помещения от перегрева.
3. Жалюзи. Функциональное назначение их комбинированное: они одновременно защищают от чрезмерного поступления солнечного света внутрь и позволяют мягко регулировать уровень освещения. Монтаж их выполняется с внутренней стороны.
4. Москитная сетка. Такое приспособление станет незаменимым в летний период, когда вокруг обилие насекомых, норовящих проникнуть внутрь дома. Ставится она на откосы в направляющие профили изнутри и надежно фиксируется подходящей фурнитурой.
5. Электромеханизмы. В эту категорию включены датчики дождя, пульты Д/У жалюзи и шторами и другие приспособления, позволяющие максимально автоматизировать процесс корректировки положения окон и аксессуаров, снижая при этом временные затраты.

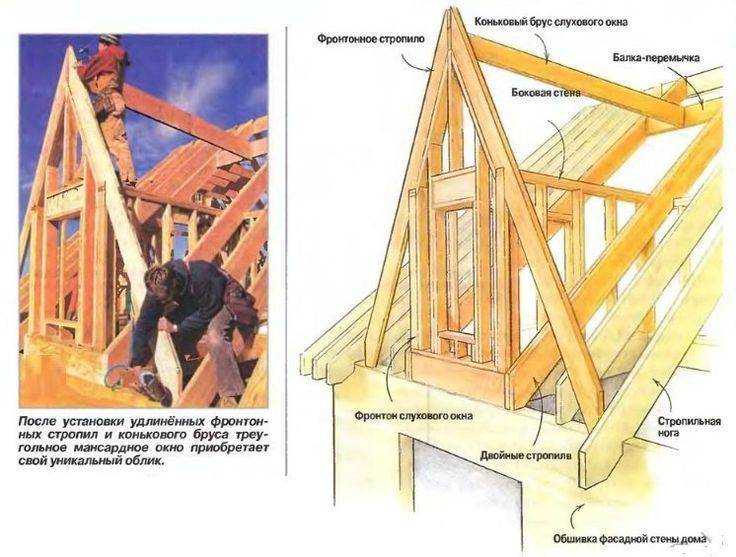

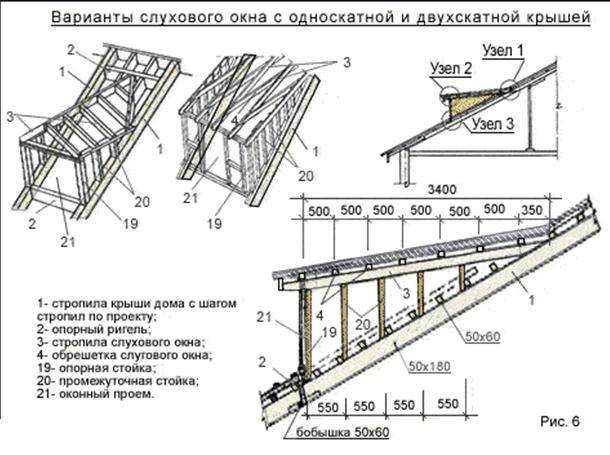

Каркас конструкции

Перед тем, как приступать к возведению каркаса, необходимо выполнить каркас крыши дома – возвести фронтоны, смонтировать стропильную систему. Между стропильными ногами, в местах установки окон, необходимо предусмотреть проемы.

Стропильная система слухового окна имеет свои особенности: стропильные ноги, обрамляющие такие проемы, необходимо делать двойными или тройными, так как они в дальнейшем будут нести повышенную нагрузку.

Каркас боковых стен монтируется после сборки стропильной системы крыши здания. После чего следует выполнить привязку горизонтальных перекладин и стоек фронтонных каркасов проёмов.

Дальнейшие работы выполняются в несколько этапов:

1. Так как фронтоны треугольного окошка располагаются в одной плоскости со стенами строения, нижние концы стропильных ног, прилегающих к стенам, следует обрезать вровень с обшивкой стены.
2. Балки-перемычки монтируются между сдвоенными стропилами каркаса проёма.
3. Рекомендуется применять металлические накладные кронштейны.
4. Не допускается использование врубок и врезок, ослабляющих стропильные балки.
5. Проемы требуется выверять на вертикальность фронтонного каркаса, в том числе при установке конькового бруса на него.
6. Стропила на оконный проем вырезаются по шаблону и монтируются к коньку и нижней части каркаса.
7. Обшивку каркасов фронтонов следует выполнять вровень с обшивкой внешней стены.
8. Обычно применяется строительная водостойкая фанера.

Что должно входить в комплект мансардного окна?

От обычного окна мансардное отличается прежде всего комплектностью: если у стандартного это только рама и стеклопакет, то мансардное по конструкции напоминает кровельный пирог. Все необходимое для установки продается вместе с окном, не стоит искать детали где-то отдельно, так как производитель не только гарантирует качество, но и предлагает именно те детали, которые непременно подойдут к выбранному вами окну и указанному типу кровли. Именно поэтому можно сразу купить готовый оклад для мансардного окна, теплоизоляцию, крепления, которые пригодятся при монтаже.

Над окном должно быть установлено специальное приспособление для отвода дождевой воды, оно тоже продается в комплекте. Для того чтобы можно было установить мансардное окно, скат крыши должен быть не меньше 15 градусов. Некоторые владельцы помещений все равно устанавливают окна на более плоскую кровлю и совершают ошибку, так как в этом случае конструкция будет достаточно быстро разрушена, особенно если перекрытия у здания не деревянные, а железобетонные.

Важно! Такой ошибки при монтаже мансардных окон можно избежать, для этого нужно использовать специальные подкладочные элементы, приобрести их можно отдельно или заказать вместе с оконной конструкцией. Еще одним выходом является установка так называемых окон-фонарей, которые устанавливаются в специальную конструкцию, в результате чего герметичность страдать не будет

Частые ошибки при монтаже мансардных оконных конструкций:

Распространенной проблемой являются неправильно вставленные зазоры. Коробку перед тем, как окончательно закрепить, обязательно нужно отрегулировать, чтобы она находилась в правильном соотношении относительно поворотной створки

Если этого не сделать, появятся щели, через которые в помещение будет попадать холодный воздух, ненужная влага.
Перед тем как монтировать окна, стоит обратить внимание и на состояние кровли в целом. Если кровельный пирог сделан неправильно или нарушен, в нем будет скапливаться достаточно много влаги

Она постепенно просочится через откосы, начнет вредить стенам, их отделке, если в комнате есть обои, на них появится плесень.
Нельзя использовать простой полиэтилен в качестве гидроизоляции, а при отсутствии пароизоляции избежать появления конденсата не получится никак. Если вы обнаружили, что утеплитель мокрый, его придется заменить, а саму крышу отремонтировать.
Еще одна распространенная ошибка при установке мансардного окна – это нарушение его геометрической целостности, из-за чего возникает перекос конструкции. Он может вызывать образование трещин в раме, наносить вред другим конструктивным элементам. Из-за этой ошибки придется менять весь оконный блок, так как если рама треснет, восстановить ее уже не получится. Примыкание к мансардным окнам стен не будет плотным, конструкция если и будет работать, то неправильно, створки могут перестать закрываться. Для замены окна придется разбирать отделку, а это дополнительные расходы и неудобства.
Если крыша из стали, то обойтись без кепок нельзя, при восстановлении покрытия материал нужно накладывать внахлест, резать его специальным острым инструментом. Иногда монтажники пренебрегают этим правилом, в результате листы задираются и начинают пропускать влагу. Кроме этого, начинает образовываться ржавчина. Если используется герметик для замазки стыков, он должен быть высокого качества.
Даже если у мансардного окна примыкание к кровле выполнено верно, его не перекосило и швы заделаны грамотно, это еще не гарантия, что никаких нарушений нет. Нужно не забыть утеплить зазор, который образуется между окном и стропилами, для этого часто применяют минеральную вату, ее нужно качественно защитить от влаги.
При установке окна нужно проверять, закрывается ли створка и правильно ли она работает: если этого не сделать, и конструкцию не выровнять, окно не будет функционировать правильно, что приведет к появлению протечек, быстрому износу механизмов.
Из-за воды не только начнут появляться разводы на стенах, но и, напитавшись влаги, может постепенно приходить в негодность древесина, например, материал стен или стропил, что уже опасно для кровли.

Установка рамы, ее выравнивание

В комплекте поставки указано, как должен производиться монтаж мансардных окон – инструкция предоставляется производителем. Ей нужно следовать, поскольку изделия разных компаний-производителей отличаются. Например, кронштейны могут быть прямоугольными и крепиться только к стропилам, или же угольными, которые монтируются и к обрешетке, и к стропилам, также их закрепляют на оконной раме в разном положении (детальнее: “Монтаж и установка мансардных окон в кровлю – последовательность выполнения работ”). Таким образом, хотя установка окон различных производителей и похожа в общих чертах, но имеет свои особенности.

Выбор по способу открывания

Для комфортной эксплуатации в модельном ряду мансардных окон FAKRO предусмотрено несколько способов открывания.

Среднеповоротное – поворот створки по центральной оси от 0° до 180°.

Окно с приподнятой осью поворота створки – ось поворота расположена выше центральной части окна.

Двустворчатое окно оборудовано двумя створками: верхняя – с приподнятой осью поворота, нижняя – глухая.

Окно с комбинированной системой открывания предусматривает два способа открывания: среднеповоротное (до 180°) и подвесное (до 45°).

Распашные окна имеют боковое открывание на угол 90°.

Автоматическое открывание – с помощью пульта ДУ или настенной клавиатуры.

Подробно способы открывания рассмотрены в сравнительной таблице.

Что стоит учесть при установке окон на мансарде?

Не заполненные откосы на окнах, например из гипсокартона, сослужат плохую службу для избавления вас от уличного шума, звук в пустотах откоса будет вибрировать и из-за этого только усиливаться. Откосы должны быть жесткими, без пустот. И это условие для любых окон, будь то дерево или пластик.

При установке окон для мансарды очень важно чтобы был качественный стеклопакет, фурнитура и грамотный монтаж. Для этого все же лучше обратить к услугам специалиста

Желательно с периодичностью хотя бы раз в год производить смазку фурнитуры и обработать уплотнители маслом или глицерином.

Если пластиковые окна были установлены до проведения грязных работ, проследите чтобы пыль и грязь не забивала фурнитуру, а строительная пена, штукатурка, краска не попали на стекло и раму. Их тяжело будет удалить, при этом не поцарапать поверхность. Лучше до начала работ защитить их какой-нибудь тканью или пленкой.

При монтаже в помещении натяжного потолка используется тепловая пушка, и температура очень сильно повышается, чтобы этим не навредить пластику на окне и в фурнитуре. Чтобы избежать этих неприятностей, лучше заклейте окно вместе с рамой пленкой и сделайте его в положение проветривания.

При установке мансардных окон важно соблюдать полную гидроизоляцию, для этого их обычно оснащают окладом из водонепроницаемого материала, он защитит конструкцию окна от протекания во время дождя. Для более комфортного обзора следует устанавливать нижний край окна не выше одного метра от пола, а верхний не выше 2,20 м от пола

Резиновый уплотнитель – важная составляющая при утеплении окон

Настройка окон ПВХ на зиму включает в себя множество дополнительных процессов. Так, обязательно следует проверить утеплитель, поскольку проблемы с ним также являются причиной холода в помещении. Утеплители изготавливаются из резиновых материалов. С течением времени их состояние ухудшается, что может быть вызвано естественным износом или механическими повреждениями.

Соответственно, данный материал требует ухода, а также проверку своих потребительских характеристик. В случае его повреждения никакое отрегулированное окно не спасет вас от проникновения холода в период зимнего мороза.

Производители ПВХ рекомендуют использовать различные силиконовые растворы, не допускающие повышенного износа. Подобные смазки зачастую применяются автомобилистами, поэтому найти не составит труда. Среди наиболее популярных средств можно выделить, например, продукцию компаний Fenosol, EdelWeiss, KBE и многие другие.

Принцип действия силикона очень прост и заключается в том, что он покрывает резиновый материал специальной тонкой пленкой, действие которой продолжается в течение шести месяцев. По истечении указанного срока рекомендуется нанести силиконовую смазку повторно.

В некоторых случаях может потребоваться полная замена уплотнителя. Например, уход за ним не осуществлялся на должном уровне, либо в случае когда окно очень долго не использовалось. К тому же есть такое понятие, как физический износ, когда после определенного периода прочностные показатели резины начинают становиться хуже, появляются трещины и прочие дефекты. Долго оттягивать не стоит, особенно перед наступлением зимы, иначе придется столкнуться с очень неприятными последствиями.

Установка нового слоя резины начинается с верхнего угла

Главный фактор, на который необходимо обратить внимание – это плотность укладки. Резина должна быть точно по размеру створки, никаких растягиваний не допускается, это может лишь привести к повреждению. Установив материал и плотно его закрепив, вы можете смело надеяться, что пережить зимние холода в эту зиму будет гораздо проще

Установив материал и плотно его закрепив, вы можете смело надеяться, что пережить зимние холода в эту зиму будет гораздо проще.

Основы правильного монтажа

Для того чтобы установить окна на мансарду правильно, следует не забывать о том, что их размер должен быть подобран с учетом потребностей человека, который будет пользоваться этим помещением

Важно помнить, что этот тип окон, будь то деревянные или ПВХ модели имеет строго выверенные параметры

В отличие от обычных оконных рам, варианты предназначенные для установки на мансарду, имеют определенный набор величин. Их количество для каждого типа окон колеблется о 6 до 15-ти. Для того чтобы безошибочно выбрать окна, требуется определиться с требованиями к ним – прежде всего, следует подобрать материал рам. Это может быть пластик (ПВХ) или дерево. Кроме того, сам стеклопакет может быть:

• Стандартным;
• Усиленным.

Выбор варианта зависит от того, какие условия предоставляет помещение, каков климат

Также немаловажное значение имеет и продолжительность пребывания – если дом предназначается для постоянного проживания, то  лучше всего выбирать усиленный стеклопакет, тогда как для сезонного подойдет и стандартный вариант

Монтаж двойного мансардного стеклопакета

Особенности монтажа

Важно помнить, что монтаж окон на мансарду требует особых навыков и умений. Необходимо учитывать, что установка под наклоном повлечет за собой увеличение нагрузки на конструкцию, следовательно, износ всего оконного блока

 Включать в расчет этот фактор следует еще на этапе проектирования окна

Именно поэтому конструкция, которая потому будет устанавливаться под наклоном, должна обладать следующими характеристиками:

 Включать в расчет этот фактор следует еще на этапе проектирования окна. Именно поэтому конструкция, которая потому будет устанавливаться под наклоном, должна обладать следующими характеристиками:

• иметь усиленную раму;
• расчет размеров должен быть точным и не иметь отклонений;
• теплоизоляция должна быть выше, чем у обычных стеклопакетов.

Существуют мансардные окна, как деревянные, так и из ПВХ, которые устанавливаются в отдельной коробке. Такой метод монтажа, называемый вертикальным, позволяет менять угол наклона относительно крыши. Одним из самых популярных методов установки является встраивание в конструкцию крыши под углом. Такие окна на мансарде носят название наклонные.

При монтаже мансардных систем нужно помнить, что они станут одним целым с крышей, поэтому нужно придерживаться всех рекомендаций изготовителя

Проблемы при эксплуатации

При эксплуатации оконных блоков, смонтированных в конструкции скатной кровли, потребители могут сталкиваться с рядом проблем:

• Протекание окон – отслоение герметизирующей ленты, физический износ материала, подвижка кровельных листов.
• Образование конденсата – повышенная влажность в помещении, плохая паропроницаемость герметизирующего элемента заполнения монтажного шва.
• Провисание или блокировка подвижной створки – проблемы с обслуживанием или регулировкой фурнитуры, деформация механизмов из-за грубого физического воздействия.
• Расслаивание деревянных профилей – низкое качество или разрушение лакокрасочного состава под воздействием дождя, снега и прямых солнечных лучей.
• Продувание окна – разрушение материала монтажного шва, повреждение или износ уплотнительной ленты.

В случае выявления описанных выше дефектов, необходимо сразу принять меры по их устранению, чтобы избежать наступления более серьёзных последствий.

Устранение дефектов и ремонт

Для устранения выявленных дефектов своими руками, необходимо предпринять следующие шаги:

• В случае провисания створки – фурнитура подлежит регулировке с постоянным контролем положения конструкции.
• При протекании окна – рекомендуется провести герметизацию монтажных стыков, замену уплотнительных лент и прижимных планок с наружной стороны кровли.
• В случае образования конденсата, рекомендуется проветрить помещение, установить осушитель воздуха, а также заменить герметизирующую ленту на паропроницаемый материал.
• При разрушении наружной стороны деревянного профиля, нужно очистить поверхность абразивом, отшлифовать, покрыть слоем проникающей грунтовки, защитной краской или лаком.
