Адаптер для мотоблока своими руками, размеры и чертежи

Практически все владельцы приусадебных участков для проведения своих работ нуждаются в специализированной технике. За земельным участком необходимо постоянно осуществлять уход: рыхлить, пахать, окучивать грядки. Если все это делать вручную, то придется затратить много времени и сил. Не каждый справится с этим, особенно пожилые люди. Вот поэтому и были созданы мотоблоки, с помощью которых довольно легко обрабатывать землю. Но возникает один нюанс – адаптер, представляющий собой специальное навесное оборудование и помогающий возделывать землю. Такое оборудование обойдется очень дорого, поэтому адаптер к мотоблоку многие изготавливают своими руками.

Техническое обслуживание и хранение

Как правило, проверять уровень масла нужно при каждом включении, заменять его – не реже раза в полгода. Проверку воздушных фильтров выполняют перед непосредственным включением агрегата. Чистят его по мере загрязнения либо раз в три месяца. Чистку отстойника выполняют раз в полгода. При необходимости замены расходных элементов стараются покупать оригинальные детали либо аналогичные им по качественным характеристикам.

Именно они будут способствовать продлению срока службы сельскохозяйственного оборудования и не станут причиной поломки двигателя. Что касается очистки воздушного фильтра, то это необходимо для поддержки рабочего состояния карбюратора.

Ремонт выполняют в хорошо проветриваемом помещении при выключенном двигателе. При этом нужно обеспечить достаточный уровень вентиляции в рабочем помещении. Выхлопные газы опасны для здоровья человека, их вдыхание может привести к летальному исходу. Хранить мототехнику нужно в сухом проветриваемом помещении.

Во время летнего сезона не рекомендуется оставлять ее на улице, а особенно – если основа сиденья оператора выполняется не из пластика, а из древесины. В целях продления качественных и эксплуатационных характеристик при хранении агрегата на улице нужно накрывать его брезентовым чехлом.

Об адаптере к мотоблоку с рулевым управлением – следующее видео.

Многие фермеры используют мотоблоки для работы на своих полях. Адаптер для мотоблока дает возможность ускорить ее выполнение. Этот агрегат используется как прицеп, который передвигается на колесах и присоединяется к мотокультиватору. К устройству можно добавить навесное оборудование, монтировать кресло. Часто огородники сами изготавливают такой агрегат.

Простая инструкция

Берем в основу профильную трубу, длиной не более 1,7 метра. На нее приваривается перпендикулярно полуметровый профиль. Эту короткую часть конструкции оснащаем стойками для колес. Между основной осью и колесом разница в 30 сантиметров.

Потом нужно закрепить раскосы для жесткости. Сваркой соединяют главную трубку и втулки колес. Жесткость рамы будет на максимуме.

Далее уже идет работа с дополнительными устройствами. К примеру, торец рамы необходимо оснастить швеллером. Что придаст конструкции квадратную форму.

Все элементы для конструкции с рулевым управлением

1. Основание рамы. Не предусмотрены упругие элементы. Может быть мостовой, осевой, портальной, поворотной;
2. Соединение для оборудования. При расположении самого адаптера сзади;
3. Устройство сцепки. В любой конструкции это самая уязвимая часть. Главная задача — обеспечение надежного соединения мотоблока с модулем, устойчивость. Когда есть рулевое управление, сцепное устройство выполняют жестким. По степеням свободы рассчитана на поворотную или скручивающую;
4. Место оператора. Необходимо расположить на безопасном расстоянии. Иногда оснащается дополнительными рычагами для управления активной частью;
5. Устройство руля на жесткой сцепке. Разрешается применение старого рулевого управления от автомобилей.

Снегоход и болотоход из мотоблока

Принципиальной разницы между этими самоделками нет, поскольку снегоход из мотоблока, как и болотоход на его базе объединяет одно принципиальное требование: минимальное давление на грунт

Переделывая мотоблок под новое 4-х колесное шасси особое внимание нужно уделить качеству изготовления широких снего-болотоходных колес

Лучше всего изготовить грунтозацепы таким образом, чтобы в них можно было разместить стандартные колеса мотоблока.

Владельцы тяжелых мотоблоков с прицепной тележкой могут сделать из него самодельный снегоход, вообще не меняя конструкцию. Для этого достаточно переобуть свой ручной трактор в новые внедорожные «лапти». Покрышки перед этим нужно спустить, затем поддомкратить раму, вставить колеса в грунтозацепы и снова накачать их. После этой несложной работы можно спокойно отправляться в путешествие по заболоченной местности или по глубокому рыхлому снегу.

Практика подтверждает, что такой самодельный болотоход даже с не очень мощным 6-сильным бензиновым мотором довольно резво ездит по равнине и уверенно преодолевает небольшие уклоны.

Лучшие адаптеры для мотоблоков Нева

Люди, которые собираются приобрести такой модуль для своего культиватора, должны ознакомиться с наиболее популярными моделями.

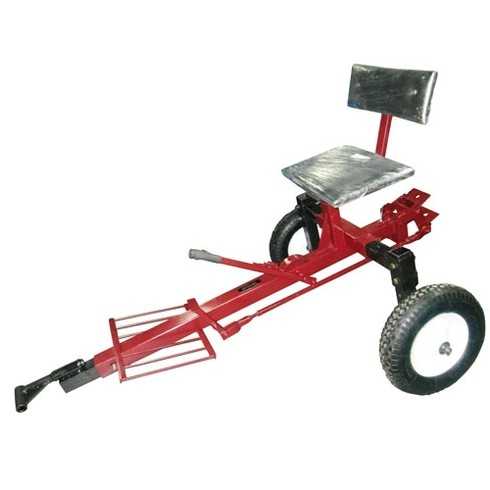

АПМ

Это качественный передний адаптер для мотоблока Нева от отечественного производителя. К особенностям этого устройства следует отнести то, что оно оснащается механизмом для регулировки положения сцепки.

Конструкция адаптера ничем не отличается от других агрегатов. Он тоже оснащен рамой, сиденьем, колесами и сцепкой.

Среди достоинств АПМ можно выделить то, что это универсальное изделие. Оно подойдет не только для техники Нева, но и для культиваторов других известных производителей.

АПМ — довольно качественный модуль, который часто устанавливают на культиваторы Нева

Нева МБ-2

Это одна из наиболее дорогих моделей, которая создана специальной для мотоблока Нева МБ-2.

К другим преимуществам такого модуля можно отнести следующее:

• удобное сиденье;
• хорошая проходимость по вспаханному грунту;
• наличие дополнительной сцепки под прицеп;
• качественная сборка.

Конечно, недостатки у такого адаптера тоже есть. Основным минусом можно считать его высокую стоимость. Дело в том, что это устройство намного дороже многих других модулей. Поэтому далеко не каждый сможет позволить себе эту модель.

Нева МБ-2

МТ-1

Это популярный адаптер, который фермеры часто покупают для культиваторов Нева. Устройство оснащено рулем, благодаря которому значительно повышается управляемость мотоблока.

К другим особенностям этой модели следует отнести то, что в ней используется подвижное сочленение. Это позволяет вручную настраивать положение модуля.

Несмотря на то что это устройство довольно компактное, оно отлично справляется с работой в огородах и на дачных участках. К нему можно подсоединять прицеп для транспортировки грузов или плуг для вспахивания грунта.

Популярный адаптер МТ-1

Целина ПМ-05

Людям, которые хотят приобрести недорогой и при этом надежный адаптер, следует обратить внимание на эту модель. Она обладает довольно неплохими характеристиками

К основным достоинствам этого модуля можно отнести:

• Доступную цену. Этот аппарат в разы дешевле других мотоблочных модулей.
• Регулировку сиденья. Каждый человек при необходимости может опустить или, наоборот, немного приподнять сиденье.
• Хорошие колеса. У них довольно большой протектор, позволяющий без проблем ездить по грунтовке и заснеженным дорогам.

Среди недостатков этой модели можно выделить то, что в ней отсутствует руль.

Целина ПМ-05 — один из наиболее доступных адаптеров

ТАНДЕМ

Если хочется приобрести адаптер небольших размеров, следует обратить внимание на Тандем. Это устройство создавалось специально для работы на полях и в огородах

Его можно подсоединять не только к устройствам Нева, но и к технике от других производителей.

У модуля Тандем есть и недостатки. Среди минусов можно выделить то, что он подсоединяется к культиватору через дышло. Это ограничивает возможность использования дополнительного оборудования.

Адаптер передний «ТАНДЕМ» ПМ-06

Для расширения функционала мотоблоков используются специальные модули. Люди, которые собираются ими пользоваться, должны заранее разобраться с основными особенностями таких устройств и ознакомиться с наиболее популярными моделями.

В видеоролике ниже владелец мотоблока Нева делает обзор на передний адаптер.

Назначение и виды адаптеров

Адаптер — это прицеп, с помощью которого увеличивается функциональность средств малой механизации. Он имеет раму и колёсную ось. С его помощью мотоблок переделывают в полноценный минитрактор, который способен пахать и сажать. В этом случае повышается скорость обработки почвы с 5 до 8−10 км/час. Кроме того, адаптер придаёт мотоблоку устойчивость и способность полноценно использовать сельхозорудия.

Почти все адаптеры располагают сиденьем для водителя и рычагами, которыми поднимают сельскохозяйственные средства обработки. Этот механизм имеет упоры для ног и тормозную педаль, фиксирующую колёса при остановке. Все детали установлены на прочной раме.

Спереди или сзади адаптера размещена сцепка, позволяющая соединять всю конструкцию с мотоблоком. Кроме этого, многие устройства снабжены дополнительным сцепным механизмом. На него удобно навешивать приспособления для обработки земли.

Существует два основных вида конструкции:

1. С подвижным сочленением. Его ещё называют адаптер-переломка. Это наиболее простое устройство, и сделать его легче всего. В нём сцепка расположена в передней части. Но в этом случае управление мотоблоком будет тяжелее, так как придётся поворачивать весь силовой агрегат полностью.
2. С рулевым механизмом. Здесь сочленение адаптера и мотоблока жёсткое, а управление совершается засчёт встроенного рулевого узла. Это конструкция самая удобная в использовании, но сложная в изготовлении.

Кроме того, адаптеры бывают кузовные и бескузовные. В конструкцию кузовных входит металлический короб размером 130 x 110 x 80 см, предназначенный для перевозки орудий труда и урожая. Бескузовные — это самые простые, они нужны только для навешивания землеобрабатывающих приспособлений.

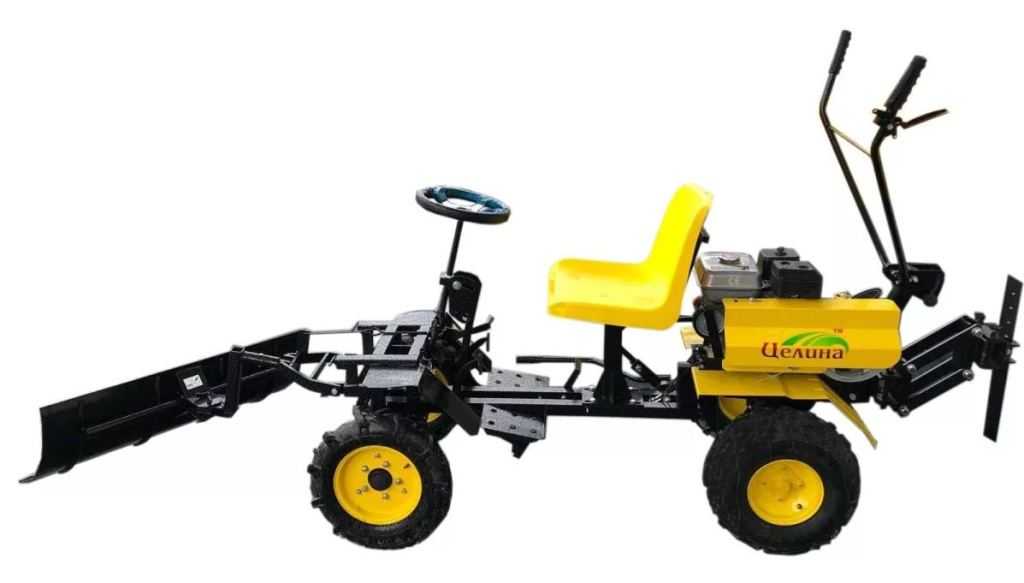

Мотоблок с рулевым управлением

При таком способе силовой агрегат будет располагаться за спиной водителя и жёстко крепиться к переднему адаптеру. Следовательно, увеличится коэффициент сцепления ведущих колёс с почвой. Это, в свою очередь, повысит тяговое усилие, что даст возможность работать с любым навесным оборудованием. Для таких экспериментов лучше всего подойдёт лёгкий мотоблок «Салют», имеющий массу около 75 кг и мощность 6,5 л. с.

В этом случае понадобится рулевая колонка с редуктором. Но это для этого случая, если рискнёте смастерить мотоблок с передним рулевым управлением. Эта процедура намного сложнее и кропотливее, чем простое сочленение, но зато результат порадует — получится мотоблок с рулём и сиденьем, а под руками окажутся все нужные рычаги.

При изготовлении понадобятся не только руль и редуктор, но и рулевые тяги с сошниками. Обязательно нужны будут педали газа, сцепления и тормоза, расположенные под ногами. Их соединяют со штатными органами управления самодельными тягами или стальными тросиками.

С правой стороны сиденья устанавливают рычаг для поднятия или опускания навесного оборудования, а также рукоятку стояночного тормоза. На передние колёса ставят крылья с фарами. И минитехника, наконец-то, приобретает законченный вид мотоблока с передним адаптером.

Следует отметить, что цена такого изделия с рулём начинается от 24 тыс. рублей. При этом адаптер имеет неплохие технические характеристики, позволяющие в полной мере оценить достоинства работы на своей минитехнике.

Мотоблок является механизированным помощником огородника, который позволяет сократить трудозатраты и здоровье пользователя. Если такое устройство дополнено адаптером с рулевым управлением, то оно увеличивает комфортабельность управления и еще больше сокращает физическую нагрузку.

По сути, адаптер позволяет превратить мотоблок в подобие мини-трактора. Из материала данной статьи вы узнаете устройство адаптера, его назначение, разновидности, нюансы установки и тонкости эксплуатации.

Адаптер для мотоблока своими руками чертежи и размеры

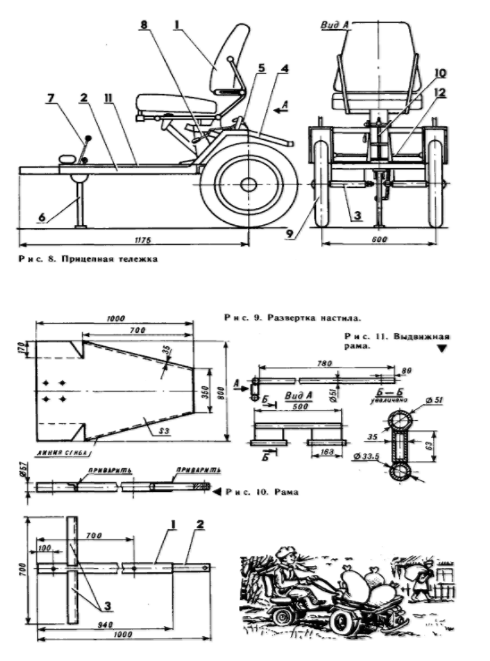

Ниже, приведены чертежи и размеры, а так же материалы необходимые для изготовления адаптера к мотоблоку сложной конструкции.

Что понадобится при изготовлении адаптера

— Листы металла для опор для ног

— Квадратный металл. Профиль

Ниже, приведена кинетическая схема, которая поможет обеспечить равновесие конструкции, и избежание дополнительной нагрузки. Чертеж ниже показывает схему мини трактора, сделанного из мотоблока Нева.

Двигатель силового агрегата (2), приводящий во вращение передние колеса (1), передает крутящий момент через цепь (3) на реверс-редуктор (4), а с него посредством карданной передачи (5) на задний мост (6), приводя во вращение задние ведущие колеса (7).

— При изготовлении рамы, нужно не забыть про устройство втулки и вилки, для обеспечения свободного поворота прицепа.

— Кузов адаптера к мотоблоку, изготавливается и стального листа, а борта кузова, должны быть высотой не менее 30 – 35 см.

— Сиденье устанавливается на балку приваренной к основной раме при помощи болтов. Расстояние о начала рамы до сиденья, должно составлять 80-90 см.

— Проверка роботоспособности всего механизма.

Дополнительные чертежи простого адаптера

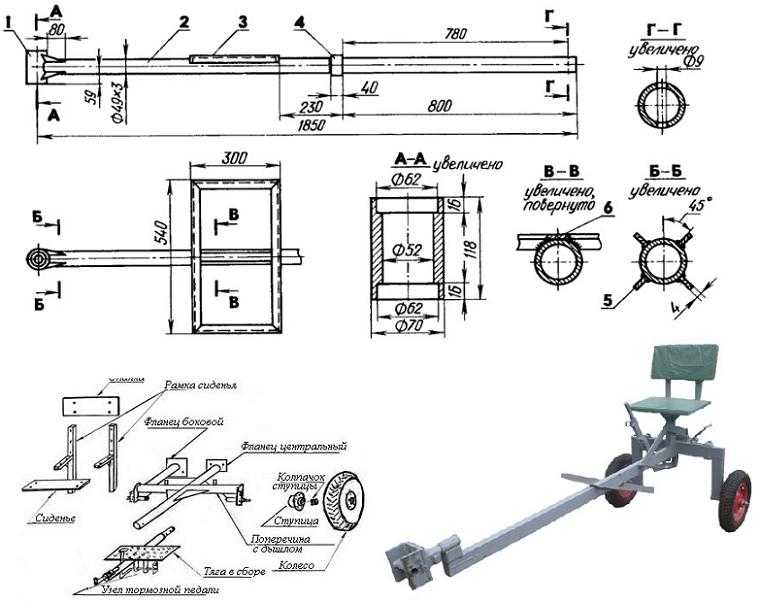

Ниже, чертеж одного из самых простых в конструктивном плане адаптеров.

К раме, изготовленной из квадратной профилированной трубы размером 50*50 мм и толщиной 2 мм, приварены:

— Упор для ног в виде перпендикулярно установленной трубы;

— Стойка с установленным на него сиденьем;

— Квадратная труба того же сечения, для установки колес;

Чертежи ключевых узлов адаптера

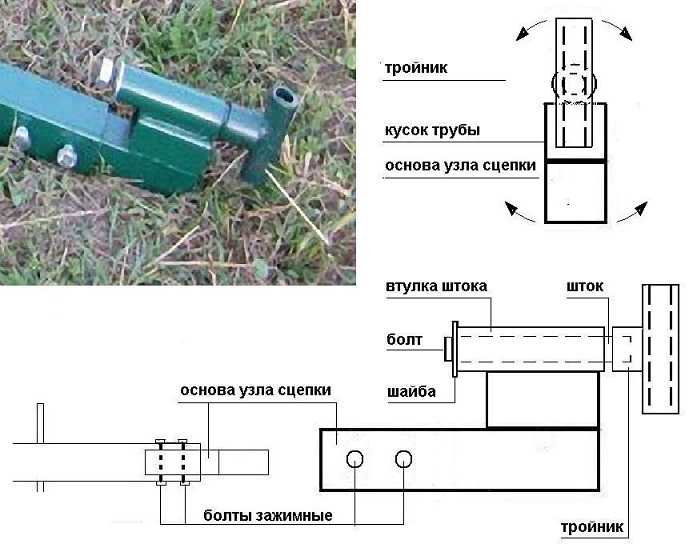

Механизм сцепки. Выглядит как сварная конструкция, вставленная в основную раму и закрепленную болтами. Состоит из наваренных друг на друга двух отрезков квадратной трубы и отрезка обычной «водной» трубы калибром 1 -1,5 дюйма.

В трубу, вставлен не до конца, зажатый болтом, шток с наваренным самодельным тройником. Шток смазан солидолом и обеспечивает поворот тройника по оси, для обеспечения эффекта качения при передвижении по неровной почве.

Узел крепления колес. Конструкция состоит из двух отрезков трубы, сваренных перпендикулярно. Горизонтальный отрезок вставляется в трубу крепления и скрепляется болтом. На вертикальной части закрепляют (на подшипниках) ось с колесом.

Другие узлы адаптера не столь важны, и мы их рассматривать не будем.

Адаптер для мотоблока Нева

Чертежи и размеры для разных мотоблоков, могут изменяться в зависимости от конструктива. Так для популярных моделей мотоблоков Нева, МТЗ, ОКА, самодельные адаптера могут значительно отличаться.

Сделав самодельный адаптер к мотоблоку, использовав с ним различные виды навески, можно не только облегчить работу, но и значительно повысить производительность.

Как установить?

Рассмотрим принцип установки адаптера с рулем на примере модели для мотоблока КтЗ с рулевой колонкой. Стыкование адаптера с мотоблоком начинается с установки прицепа на штырь мототехники, который находится в ее передней части. Узел закрепляют шплинтом. После этого нужно переставить газ на место под сидение, перенося его с родным тросом. Для этого используют ключ на 10 и отвертку, снимают рычаг управления газа, убирают верхнюю заглушку под сиденьем, прокладывают трос. При необходимости меняют болт, поскольку в зависимости от модели адаптера он может оказаться больше чем нужно.

Далее болты затягивают ключом на 10. При переставлении газа следят за тем, чтобы тросик нигде не мешал. С мотоблока снимают руль и отцепляют тросики сцепления и разблокировки редуктора. Далее снимают руль, используя для удобства работы подставку. Убрав руль, снимают опору, приступают к установке педалей. На данном этапе работы пользуются тросом с переходной пластиной, которая входит в комплектацию адаптера.

Пластину устанавливают на крыло мотоблока и фиксируют болтом с гайкой. Рычаг, прикрученный к тросику, ставят на место кронштейна ролика. После этого ставят второй тросик, закрепляют его и прицепляют за установленный кронштейн, фиксируют до момента, допускающего хождение тросика.

Читать также Как пристроить комнату к дому своими руками

Теперь нужно установить передний ход на правую педаль. Снимать ее для этого не нужно. Попутно регулируют узлы, проверяя натяжение переднего хода. После этого устанавливают реверс.

Подготовка к работе и обзор элементов

Адаптер, без сомнения, очень важная составляющая мотоблока, поэтому он должен быть надёжным и удобным

Есть несколько моментов, на которые следует обратить внимание:

1. Сцепной механизм. Он должен быть прочным и обладать необходимой жёсткостью. Поэтому его всегда делают из чугуна или стали. Зазоры в узлах соединения должны быть минимальными, поскольку это влияет на прочность фиксации связующего элемента.

2. Материал для изготовления. По опыту эксплуатации видно, что наибольшей надёжностью обладают адаптеры, сделанные из листовой стали. Их сборка производится при помощи сварочного аппарата. При этом качество сварных швов должно быть идеальным. В противном случае в процессе эксплуатации именно из-за них произойдёт поломка.
3. Кресло водителя. Сиденье мастерят удобным и регулируемым по высоте, потому что в нём придётся проводить несколько часов подряд во время работы.

При соблюдении этих условий приступают к изготовлению. Сначала делают своими руками чертежи сцепки для мотоблока или выбирают подходящие в интернете. Ведь чем больше схем и рисунков будет изучено, тем качественнее результат.

Основные разновидности

С помощью самодельного адаптера можно значительно облегчить работу с механизмом Нева, ведь он выступает таким себе переходным звеном между агрегатом и рабочими элементами: плугом, насадками для посадки картофеля и т.д. Не так будут действовать на организм физические нагрузки, ведь во время работы можно будет сидеть и просто руководить процессом, а сама работа будет проходить быстрее, ведь удастся увеличить рабочую скорость практически в 2 раза – до 12 км/час.

Адаптер для мотоблока Нева может иметь стержень для подъема, с помощью которого передвижение по территории осуществляется намного легче, а также кузов, который кроме выполнения работ в поле также позволяет перевозить материалы и продукты (см. фото). Чаще всего подобные конструкции имеют рулевое управление. Также адаптер с рулем для мотоблока Нева может иметь короткое или длинное дышло. Агрегаты с короткими дышлами могут работать лишь с легкими механизмами, а длинные дышла предназначены для более тяжелых конструкций.

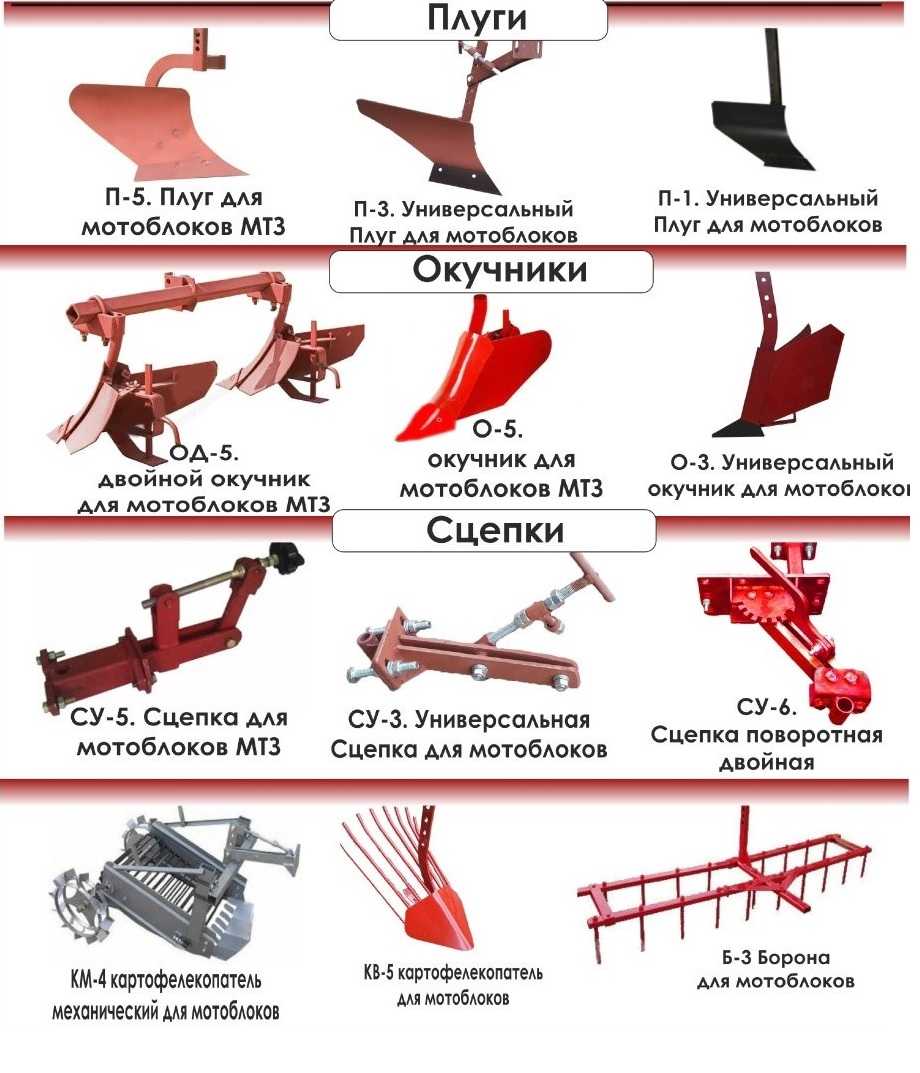

Присоединяется самодельный адаптер к мотоблоку Нева с помощью одинарной сцепки, состоящей из двух частей, одна из которых играет роль переходника между аппаратом и подъемным механизмом, а вторая присоединяет к аппарату оборудование. Для того чтобы имелась возможность одновременно использовать несколько дополнительных орудий, вместо одинарной может использоваться двойная сцепка, как, например, на фото.

Простая конструкция

Как сделать адаптер к мотоблоку? Простейший вариант механизма делается своими руками следующим образом:

• из металлической трубы длиной более полутора метра изготавливают раму;

• на одном из ее концов перпендикулярно приваривают трубу длиной полметра, которая будет играть роль основы для крепления стоек для колес;

• высота стоек делается равной 30 сантиметров;

• методом сварки крепятся раскосы;

• размеры адаптера для мотоблока могут быть какими угодно – все будет зависеть от собственных предпочтений;

• для того чтобы крепить вспомогательное оборудование к раме приваривается металлическая балка;

• боковые металлические трубы крепятся при помощи болтов;

• к раме приваривается регулировочный стержень, который должен иметь три входа длиной 20,30 и 50 сантиметров;

• создается сцепной узел конструкции, который также можно приобрести в специализированном магазине;

• при необходимости делается еще один стержень для регулировки длиной 75 сантиметров;

• методом сварки делается металлическая опора для сидения;

• на опору устанавливается мягкое или деревянное сидение.

То, как правильно сделать простой адаптер мотоблока своими руками на видео видно очень хорошо. Но создать его можно только, имея определенные навыки, оборудование и четко придерживаясь представленных чертежей.

Многофункциональное устройство

Для изготовления многофункционального адаптера с рулевым управлением для мотоблока Нева понадобятся:

• листы стали;

• уголки и трубы из стали;

• сидение;

• 2 колеса;

• аппарат для сварки;

• другие инструменты, которые обязательно есть у каждого хозяина.

Такой аппарат можно использовать как для работ на поле, так и для перевозки материалов и продуктов даже на большие расстояния. Многофункциональную конструкцию для мотоблока Нева можно оборудовать плугом, устройством для посадки картофеля, бороной и другими приспособлениями. А вот в холодное время года она может пригодиться для уборки снега с приусадебной территории.

Итак, для того чтобы создать самодельный рулевой адаптер для мотоблока Нева необходимо:

Составить схему

Для того чтобы избежать перекосов конструкции, а также защитить ее от чрезмерных нагрузок обязательно нужно составить схему. Ее можно создать либо своими руками, либо воспользоваться уже готовыми примерами.

Изготовить основные детали

К основным деталям конструкции, конечно же, относят раму, к которой крепят все остальное (см. чертежи). Кроме того необходимо продумать специальный механизм, который обеспечит свободные повороты прицепа. Кузов аппарата обычно изготавливается из листов стали, а высота бортов при этом делается около 40 сантиметров. Сцепка дополнительных элементов и адаптера осуществляется при помощи штыря с колечком, которое надевается на фаркоп. Единственным «минусом» такого сцепления является быстрое изнашивание элементов вследствие постоянного проворачивания механизмов.

Осуществить монтаж сидения

Сидение обычно прикрепляется при помощи болтов, после чего устройство считается готовым к использованию.

Более детальную информацию о том, как правильно сделать адаптер для мотоблока Нева своими руками можно получить с представленного видео, а также просмотрев чертежи.
