Делаем грабли для мотоблока своими руками

Самостоятельное изготовление навесных и роторных ворошилок

Перед тем как начинать делать грабли для мотоблочной техники своими руками, необходимо понимать, как правильно сделать чертежи, которые позволят сконструировать навесные или роторные ворошилки. Первую разновидность грабель другими словами ещё называют солнышком из-за круглой формы. Каждая из конструкций отличается своими особенностями. Их стоит обязательно учитывать, чтобы обеспечить эффективность будущих работ и качество оборудования.

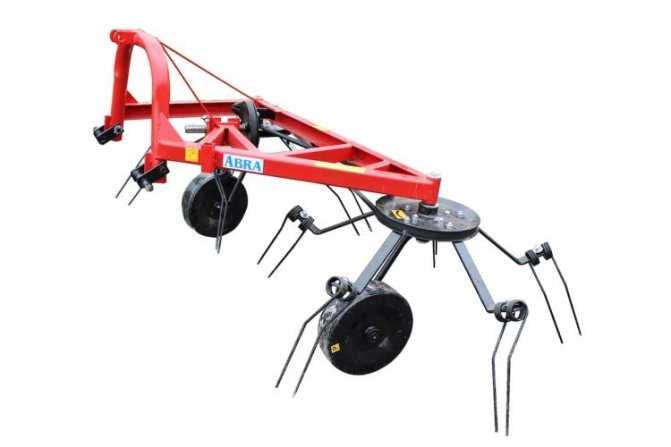

Роторные грабли

После того как чертежи граблей для мотоблока сделаны, можно приступать к изготовлению рамы. Для этого понадобятся металлические трубки. Их габариты напрямую связаны с тяговой мощностью трактора или другой сельскохозяйственной техники. Для такой цели также можно использовать трубы квадратного сечения, если круглых под рукой не оказалось. Многие фермеры указывают на то, что с такими элементами работать даже проще, так как здесь будет возможность лучше произвести стыковку деталей подгоняя их точно под размеры.

В процессе работы первым делом нужно сделать одну сторону рамы с таким же размером, как и навеску, а другая изготавливается по принципу сужения к концу детали. Ротор приводят в действие благодаря квадратному валу. Он используется непосредственно для работы устройства. Альтернативой иногда служит старый задний мост от советского автомобиля.

Если человек собирает грабли своими руками не к мотоблоку, а к трактору, вал отбора обязательно стоит снабдить понижающим редуктором. Это объясняется тем, что большее количество данной техники производит примерно 540 оборотов в минуту. Но такое количество слишком велико для самодельного устройства. Для замены ротора здесь можно использовать обыкновенный диск от автомобиля. К его корпусу необходимо приварить как минимум 10 одинаковых трубок. В итоге должна получиться фигура в виде солнца, так как трубки выходят за пределы диска.

Когда трубки стали на свои места, на следующем этапе сборки ворошилок для мотоблока своими руками можно приступить к прикреплению зубьев.

Обычно их делают из обыкновенной толстой проволоки и прочного прута из стали. Присоединяются эти детали с помощью сварочного аппарата. Если перед работой мастер правильно сделал чертежи и собрал устройство, соблюдая указанные там размеры, ворошилки будут качественными и прослужат несколько лет без ремонта.

Классический ворошитель «Солнышко»

Если мастер хочет собрать такие грабли к своему мотоблоку или трактору своими руками, он должен понимать, что для первой разновидности техники он может использовать максимум трехколесную конструкцию. Для трактора количество колёс можно увеличить на 2 штуки. Чтобы собрать такое устройство, понадобится следующее:

1. Толстая проволока из стали.
2. Металлические листы толщиной не менее 4 миллиметров.
3. Трубки круглого или квадратного сечения из металла.

Чтобы нарезать и скрепить между собой трубки из стали, понадобится болгарка и сварочный аппарат. Именно из этих элементов будет собрана основная рама ворошителя. После на эту конструкцию нужно прикрепить кронштейны для колёс. Чтобы сделать диски для будущих граблей, можно использовать стальные листы. Как альтернативу иногда используют велосипедные колёса. Но в данном случае их придётся усилить дополнительно накладками и металлическими прутами. Если этого не сделать устройство рано или поздно распадется в момент использования.

Чтобы сделать подобный ворошитель, нужно следовать инструкции

Толстая стальная проволока необходима для изготовления пальцев, то есть крючков, которые будут служить как своеобразные заборники для соломы, скошенной травы или листьев. Конструкцию лучше собирать таким образом, чтобы в будущем эти элементы можно было заменить на другие. Для этого устройство можно оснастить зажимным механизмом или прикрепить эти крючки болтами, что позволит разобрать устройство в любой необходимый момент. Чтобы успешно установить такие игольчатые колёса, лучше использовать подшипники, складывающиеся в ступицы.

На следующем этапе изготовления ворошилки необходимо произвести монтаж навески, которая служит для соединения с сенокосной техникой или мотоблоком. Этот элемент иногда дополнительно снабжают пружинами из стали для эффекта амортизации, а также подъемным механизмом, необходимым для подъема конструкции с земли, чтобы она не испортилась при передвижении по асфальту. Если всё сделать правильно, такая колесно-пальцевая ворошилка будет такой же функциональной, как, например, модель ВМ-3 для мотоблока, за которую придется отдать примерно 11 500 рублей.Это интересно: как сделать грунтозацепы на мотоблок.

Разновидности

Ворошилку классифицируют по нескольким критериям.

• Тип трактора. Исходя из этого, выделяют две категории агрегатов, первая из которых представляет собой комплектующие или прицепное оборудование для тракторов, а вторая имеет гораздо меньшие габариты и предназначена для мотоблоков.
• Метод черновой обработки. По этому критерию также различают две группы устройств: первая обеспечивает поперечное формирование валков, а вторая — поперечное. К тому же у «поперечных» моделей очень широкий хват, достигающий 15 метров.
• Дизайн. На современном рынке представлены три типа сеноворошилок: пальчиковые, барабанные и зубчатые. Первые оснащены системой демпфирования роторных колес, что делает их незаменимым типом оборудования при работе на полях с труднопроходимой местностью. Барабанные модели — это прочные и долговечные устройства, принцип работы которых основан на независимом вращении колец друг от друга. Редукторы приводятся в движение зубчатой ​​передачей и могут изменять угол поворота и наклон зубьев.
• Количество роторных колес. Самые распространенные виды техники — четырех- и пятиколесные модели.

Разновидности

Некоторые экземпляры навесного оборудования в фермерском хозяйстве представляют собой конные грабли, переделанные под мотоблок в целях экономии средств на покупку специализированных граблей. Такое решение приводит к наименьшим затратам, но оно далеко не единственное — на рынке навесного оборудования много выгодных предложений.

Для уборки сена и травы эффективны следующие виды навесного оборудования:

• поперечные грабли;
• валковые;

• ленточные;
• грабли карусельного типа.

У каждого из них свое преимущества, поэтому следует разобрать их подробно и по отдельности.

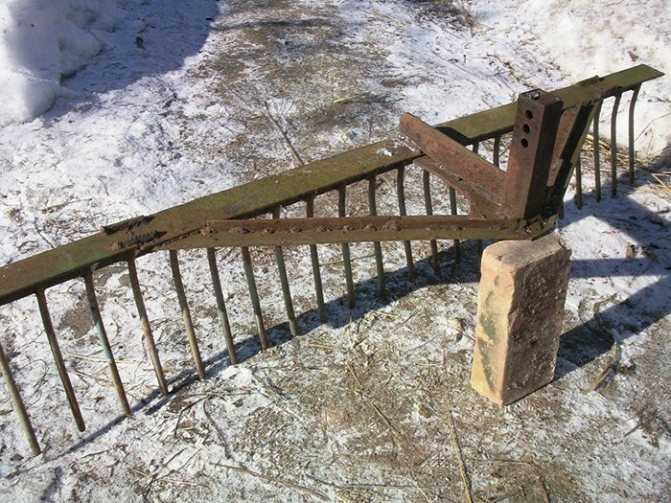

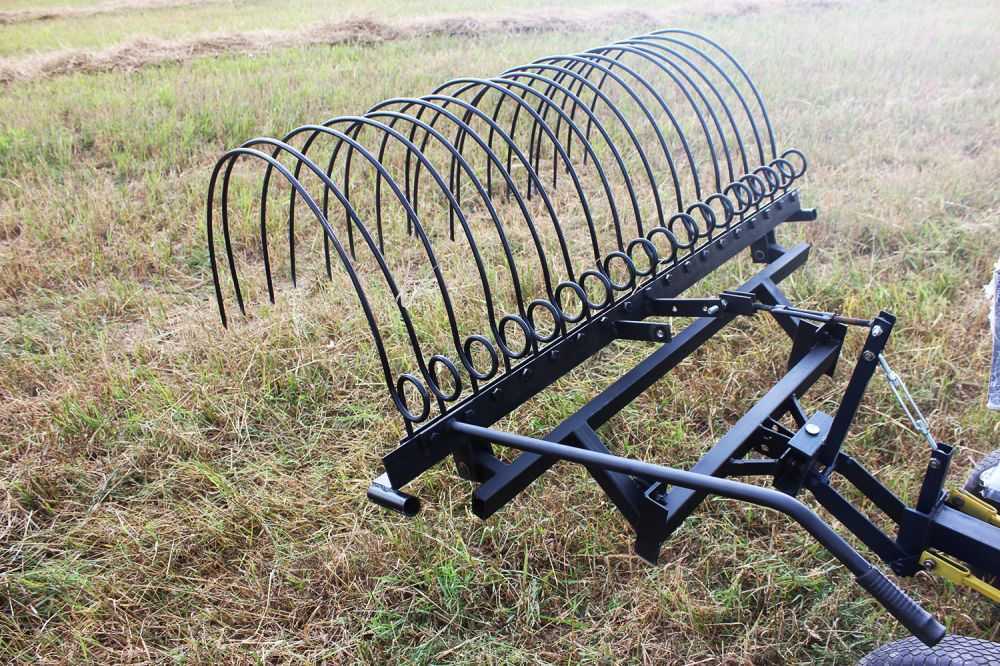

Поперечные

Крупногабаритная конструкция, рабочая основа которой — грабельная балка с длинными дугообразными зубьями. Агрегат перемещает ими сено и собирает его в валок. При помощи рукоятки оператор мотоблока осуществляет управление навесным механизмом, поднимая и опуская грабли, чтобы сбросить скошенную массу с зубьев и приступить к сборке следующего валка.

Навесное оборудование агрегатируется к прицепной скобе мотоблока при помощи специального адаптера, что позволяет использовать любое дополнительное оборудование на мотоблоке.

Такие грабли успешно работают с сухим сеном, соломой и опавшей листвой, но для этого ширина захвата граблей должна быть не менее одного метра, количество зубьев при этом — не меньше одного на каждые 10 сантиметров.

Валковые

При сложной конструкции и высоких требования к эксплуатации валковые грабли — более производительное решение, чем поперечный аналог. Их применяют не только для сбора травы, но и для выравнивания свежего грунта.

В целом валковые грабли практически универсальны для любой работы со скошенной травой и хорошо справляются со следующими задачами:

• загребание;
• ворошение;
• оборачивание и разбрасывание валков;
• разделение валков.

На валковые грабли устанавливаются механические элементы для направления мощи или цепной привод, которые необходимы для передачи вращения от основного мотора на двигательный механизм агрегата.

Мнение эксперта
Левин Дмитрий Константинович
Эксперт по столярным инструментам

Рабочими элементами этого агрегата являются колеса лучевого типа, которые расположены под углом к направлению движения и оснащены зубьями. Захваченную зубьями первого колеса скошенную массу перехватывают зубья второго колеса — и так до последнего, после чего скошенная масса укладывается в валки.

Благодаря такому устройству валковые грабли имеют следующие преимущества:

• высокая маневренность позволяет применять валковые грабли на полях с разной площадью и непропорциональной формой;
• специальная форма зубьев обеспечивает непрерывный контакт одновременно нескольких зубьев с почвой, способствуя качественному захвату скошенной массы без попадания земли.

На валковые грабли могут быть установлены до пяти пар колес, что помогает охватывать сразу большие территории. Самые крупные валковые грабли могут одновременно переворачивать сено на полосе около трех метров шириной и собирать его валки на два метра. Это обеспечит производительность обработки вплоть до одного гектара в час.

Особенности применения валковых граблей

При использовании валковых граблей оператор может поддевать траву, переворачивать её, а затем собирать в валки или загребать сено за собой. Такое комбинирование возможно путем изменения направления крутящего момента.

• Если одна сторона агрегата крутится по часовой стрелки, а другая – против, то скошенная масса собирается в центральный валок.
• Если рабочие стороны агрегата поставлены развернутым углом, колёса выстроятся одним рядом и сгребут с земли мусор, что крайне удобно, например, при работе в саду.

Ленточные

Чаще всего ленточные грабли применяются для переворачивания и встряхивания травы, чему способствует их устройство. Они прогоняют траву через конвейер, также формируя валки. Ленточные грабли менее универсальны, чем валковые, но по производительности превосходят поперечные грабли. Расположенные поперек движения закрепленные на раме колеса с зубцами сгребают скошенную массу и сваливают её в валок.

Так же, как и в случае с валковыми, ленточные грабли оснащены механизмами для передачи вращения на рабочие колеса агрегата.

Карусельного типа

Особенность граблей карусельного типа заключается в том, что скошенную массу они подхватывают закрепленными к грабельной балке длинными вращающимися спицами с зубцами, а затем сгребают в валки. В движение механизмы приводятся так же от основного двигателя мотоблока.

Какие грабли для мотоблока стали бы использовать Вы?

ВалковыеПоперечные

Модельный ряд мотоблочных отвалов

Предлагаем ознакомиться с популярными заводскими моделями.

Характеристики:

• Вес, кг: 30
• Страна бренда: Китай
• Угол поворота плуга, град: 30
• Ширина захвата, мм: 900

Характеристики:

Ширина	100 см
Вес	13 кг

Агрегатируется на мотоблоки Нева и Салют

Характеристики:

• Ширина захвата 80 см
• Агрегатируется к ВТ401, ВТ403

Характеристики:

• Ширина захвата: 100 см.
• Высота захвата: 40 см.
• Вес: 16 кг.

Характеристики:

Ширина захвата, мм	800
Габаритные размеры Д/Ш/В, мм.	850/280/370
Угол смещения, град.	30
Масса, кг	16

Характеристики:

Ширина захвата, мм	1000
Высота лопаты, мм	450
Угол смещения, град.	30
Масса, кг	28

Насадка для мотоблока «Нева»

Особенностью этого производителя является то, что тут предусмотрен специальный адаптер, который делает данное навесное оборудование подходящим для любых мотоблоков. Это очень удобно, так как у пользователей другой техники, а не только фирмы «Нева», есть возможность использовать качественные грабли.

Насадка регулируется по ширине. Ее рабочая часть почти 1,5 м. Это делает уборку участка максимально быстрой и эффективной. При этом подобная ширина позволяет удобно работать как на больших пространствах, так и на маленьких территориях.

Особенностью граблей на мотоблок «Нева» является то, что они выполнены на пружинной основе. В результате такого подхода они находятся не в одном положении, а несколько меняют свою амплитуду во время движения. Это позволяет более качественно собирать мусор, сено, листья и т.д. Более того, таким насадкам не страшны камни, поэтому у них не будут отламываться зубчики. Их можно опускать и поднимать при помощи специального рычага.

Как сделать грабли на трактор своими руками видео

Расскажу я про свой мотороллер Муравей 1984 года выпуска, модель 5.403к и что я делал с ним в период май 2009 — сентябрь 2009. То, что будет описано ниже, не является завершенной работой, автор полностью осознал все косяки и уже давно приступил к их исправлению с чистого листа.

Предлагаем ознакомиться Как выращивать хурму в домашних условиях

Итак, не буду подробно рассказывать, как он у меня оказался, скажу только, что купил я его у деда моего друга за 3 тысячи рублей, а в придачу мне достался второй двигатель, валявшийся в кузове, и второй редуктор-дифференциал. На этом мотороллере дед нас катал, когда нам еще не было и 5 лет. Вытащив это чудо на свет из гаража, когда оно было еще во владении деда, мы поняли, что те 13 лет, которые Муравей провел под дырявой крышей, среди кроликов и курей не прошли для него бесследно.

грабли-ворошилки для минитрактора типа «Солнышко»;
грабли роторные.

Есть несколько классификаций борон. Остановимся на наиболее важных.

По глубине обработки различают:

• тяжелые бороны – обрабатывают почву достаточно качественно. Проникают на глубину до 10 см, разбивают большие комья земли;
• средние – обрабатывают почву на глубину до 8 см;
• легкие – используются для заделывания семян, выравнивания поверхностного слоя грунта. Способны проникать в почву на глубину до 6 см.

По конструкции рабочих элементов бороны различают:

зубовые – самый старый и распространенный вид бороны. Изготовлена в виде решетки из тонких металлических пластинок, к которым приварены различные зубья (прямые, изогнутые). Особой модернизированной разновидностью этого типа борон являются пружинные бороны для минитрактора;

дисковые бороны для минитрактора – универсальные, могут использоваться на любых типах грунта, в том числе при наличии инородных частиц, грубых стеблей растений и камней. Состоят из определенного количества выгнутых дисков с зазубринами, расположенных под углом;

комбинированные (шлейфобороны) – состоят из ножей, зубьев и выравнивателей (цепи или металлические прутья). Хорошо подходят для обработки грунта перед посевом.

По типу сцепки различают:

• активные – бороны, которые присоединены к ВОМ и работают независимо, без дополнительного навесного оборудования;
• комбинированные – которые работают вместе с другой навеской (например, сеялками).

Изготовить самодельную борону можно быстро и легко по такому алгоритму:

1. Изготовьте раму. В качестве заготовок подойдут трубы и металлопрофиль. Не стоит делать раму слишком большой и массивной, чтобы не перегружать минитрактор.
2. По центру рамы закрепляется вал, который усиливается стойками. Диаметр подбирается исходя из размеров дисков.
3. Диски крепятся на вал под небольшим углом, на расстоянии 5-7 см друг от друга. Размещены диски должны быть симметрично. Диаметр – не менее 25 см.
4. Также стоит сделать на краях дисков небольшие надрезы болгаркой для увеличения эффективности работы.

• металлическая труба (часто применяют старую мотоциклетную раму);
• кронштейны для крепления колес;
• проволока из пружинистой стали толщиной 4-8 мм для сгребающих пальцев;
• стальные листы для изготовления дисков рабочих колес;
• по 2 подшипника в ступицы для каждого колеса;
• детали для изготовления навески для крепления ворошилки, сделаннойсвоими руками, к силовой установке.

Для ступиц лучше всего использовать ступицы от Жигулей, поскольку в них имеются конические подшипники. Это позволит повысить износостойкость и долговечность ходовой части. На представленном выше рисунке показано устройство. Необходимо быть осторожным при создании ротора, что бы при вероятной поломке он не стал причиной выхода из строя силовой установки, а также не причинил вред здоровью человека управляющего оборудованием.

Оптимальным вариантом, при изготовлении роторного узла будет использование заднего автомобильного моста. Правильно собранные ворошилки позволяют значительно облегчить сборку и ворошение сухой растительной массы, а также ее последующее тюкование. Роторные грабли отличаются бережным обращением при сборке таких культур, как например, люцерна. Использование граблей ворошилок позволит минимизировать потери при заготовке сенажа.

Колеса и ось – делаем надежную основу

Колеса и оси – это база, на которой будет держаться весь механизм. Самые дешевые колеса можно приобрести в магазине примерно за 1500 рублей. Однако зачем тратиться, если все, что вам нужно, наверняка, лежит без дела у вас в гараже. Поищите два старых диска от зерновой сеялки, можно даже слегка деформированные. Их диаметр должен составлять от 0,3 до 0,4 м. Вынимаем внутренний подшипник. Далее находим металлическую полосу толщиной не более 2 мм, шириной 4 см и длиной до 1,7 м. Обкручиваем полоску вокруг первого и второго металлического диска и привариваем ее по торцу. Ширина протектора готовых колес будет составлять 4 см.

Мотоблок своими руками

Теперь приступаем к установке оси. Подбираем подходящую по диаметру отверстия в колесах металлическую трубу, продеваем ее так, чтобы она выступала снаружи на 1-2 см. С внутренней стороны колеса устанавливаем с двух сторон стопорные кольца, а с наружной при помощи сверла проделываем стопорные отверстия для шплинта, которые представляют собой металлические крепления в виде проволочного полукруглого стержня.

Делаем метку посередине трубы, сверлом диаметром 3,2 мм проделываем отверстие и вставляем в него шплинт. Если у вас нет шплинта, изготавливаем его из электрода от сварочного аппарата. Придаем ему характерный для шплинта вид петельки и оббиваем оплетку. Чтобы вам было удобно крепить рамку, приварите две металлические планки на расстоянии 10 см от каждого колеса. Габариты планок должны составлять 3 см в ширину и 10 см в длину с толщиной металла 2 мм.

Грабли для мотоблока

Современные производители пытаются доукомплектовать мотоблоки различными дополнительными приспособлениями. Грабли являются одним из таких устройств, относятся к категории прицепного оборудования и предназначены для уборки травы и сена на участке.

Грабли к мотоблоку имеют специальную конструкцию с регулируемой рукояткой и являются подъемными. Их можно устанавливать к передней или задней сцепке, что зависит от их конструктивных особенностей.

Особенности применения грабель:

• сбор скошенной травы или сена;
• разравнивание земли на огороде;
• очистка участка от мусора и сорняков.

Грабилка является важным помощником в садовом и огородном хозяйстве. Ее использование намного облегчает работу на участке.

Виды граблей

В зависимости от способа применения и конструктивных особенностей, данные устройства разделяют на такие виды:

Грабли ворошилки или поперечные предназначены для ворошения скошенной травы, что обеспечивает ее равномерное просыхание и исключает прение. Также эти устройства собирают траву в валы. В основном они размещаются сзади мотоблока и имеют большие размеры.

Выбирая грабли на мотоблок, следует помнить об их функциональном предназначении и способе установки. Качественные модели прослужат очень долго, а также в несколько раз увеличат эффективность работы на участке.

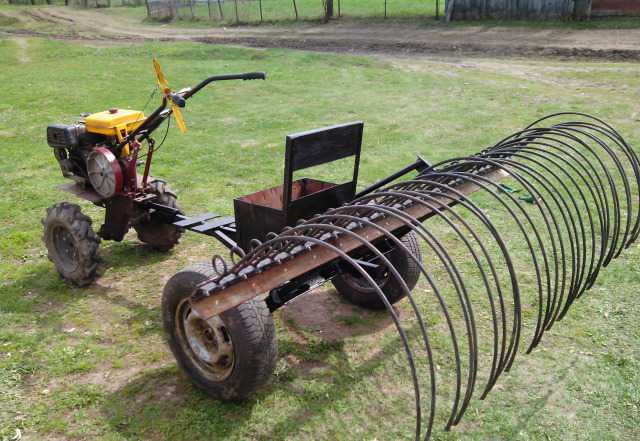

Как сделать грабли для мотоблока своими руками?

Данные инструменты являются необходимыми помощниками в сельском хозяйстве. Это дополнительное навесное оборудование нужно приобретать отдельно. Но если покупателей пугает стоимость моделей, можно создать самодельные грабли.

При изготовлении грабель важно использовать чертежи и серьезно подойти к созданию инструмента. Ниже приводим инструкцию с фото, которая поможет вам изготовить качественные грабли для мотоблока

Необходимые инструменты:

• профильная труба;
• дрель;
• проволока;
• лак;
• мел;
• сварочный аппарат;
• сеялка;
• солидол.

Формирование оси и колес

• Делаем колесо. Нужно взять диск для зерновой вспашки (диаметр до 40 см), выбить внутренний подшипник и поместить металлический прут. Далее следует обкрутить вокруг диска металлическую полоску и аккуратно приварить.
• Устанавливаем ось. В колесо продеваем металлический прут, который должен выглядывать из диска на несколько миллиметров. Стопорное кольцо привариваем с внутренней стороны, а с внешней просверливаем стопорное отверстие для шплита (можно использовать электрод). В центре прута делаем посадочное место с помощью дрели.

Создаем места креплений на оси. Возьмите металлические пластины и разместите их на рамке на расстоянии 100 мм. Надежно приварите эти пластины, так как в дальнейшем именно с их помощью грабли можно крепить к мотоблоку.

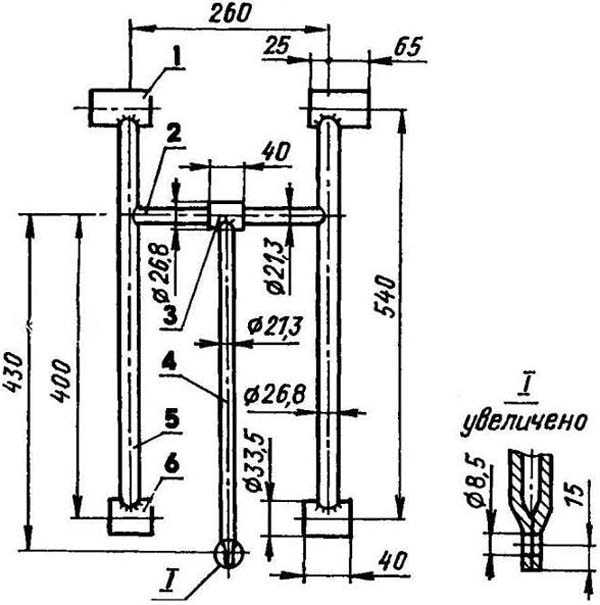

Работа над дышлом и стойками

• Монтаж косых опор. Для этого возьмите несколько металлических квадратов и приварите к оси строго по параллели.
• Установка дышла. По центру между опорами установите толстостенную трубу, размер которой зависит от желания владельца.
• Создание зацепа. Выгнув трубу, можно сделать удобный зацеп.

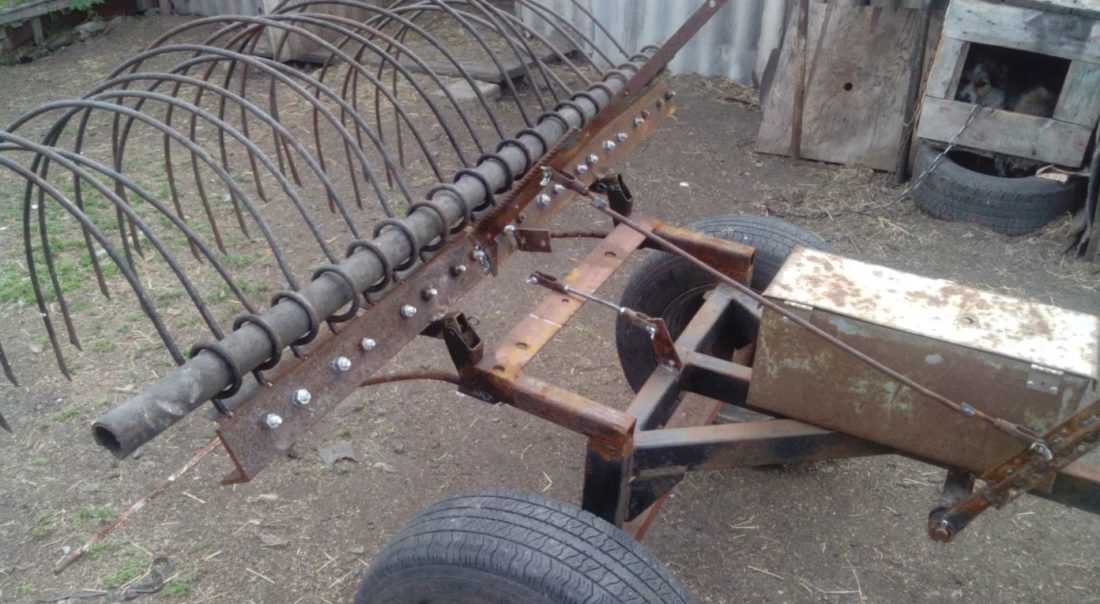

Установка планки граблей

• Крепим ось. Отрезав от трубы полтора метра, делаем рабочий захват. Далее помещаем ось горизонтально к стойкам. Должна получиться труба, которая спокойно крутится в креплении.
• Делаем ушко. К верхнему углу трубы нужно приварить тягу, а нижний нужно установить на эксцентрике, чтобы он доставал до центра дышла. Нажимая на такую трубу, можно опускать или подымать грабли.
• Привариваем пружины к уголку или в специальные высверленные отверстия.

Нужно позаботиться и о системе усиления, что позволит избежать поломок. На слабые места желательно установить металлические квадратики. Усиление оборудования обеспечит и тяга для поднимания или опускания грабель.

В завершение изделие нужно смазать солидолом, что обеспечит его правильную работу. В видео приведены детальные рекомендации по созданию грабель для работы на участке.

Такой тип навесного оборудования можно использовать с мотоблоками Нева, МТЗ, Агро и другими. Устройства обеспечат эффективность выполнения сельскохозяйственных задач и облегчат выполнение работ на участке.

Как сделать грабли для мотоблока своими руками?

Изготовляют грабли к мотоблоку, следуя несложной схеме. Начинать нужно с оси и колёс, которые выступают базой для удерживания всех элементов конструкции. Отдельные детали конструкции можно приобрести, но их вполне возможно изготовить самостоятельно из подручных материалов.

Схема создания граблей:

1. Колесо. Можно воспользоваться диском земляной сеялки, даже неисправным. Выбивается подшипник, который помешает плотному прилеганию диска. Размеры металлической планки: 1,7 метра в длину, 4 сантиметра в ширину, 2 миллиметра толщиной. Полоска обкручивается и приваривается вокруг диска. Полученное изделие должно быть четырёхсантиметровым в ширину;
2. Ось. Металлический прут (оптимальный диаметр 1,4 сантиметра) вставляется в колёса, остаются выступающие в один-два сантиметра края. Во внутренней части стопорное кольцо, в наружной отверстие под шплинт. Для его создания понадобиться сверло с диаметров 3,2 миллиметра. Шплинтом может быть стержень электрода сварки;
3. Усиление конструкции. Для удобства использования устройства на расстоянии 10 сантиметров от колёс размещаются две пластины. Они привариваются к оси сварочным аппаратом. Размеры планок: 10 сантиметров в длину, 3 сантиметра в ширину, 2 миллиметра в толщину. Из-за немалой массы конструкции может понадобиться дополнительное усиление, предотвращающее просадку. В качестве усиливающего элемента может подойти квадрат 15 миллиметров;
4. Дышло и стойки. Косые опоры привариваются сваркой. Используются квадраты с габаритами 25*25 миллиметров. Приваренные опоры должны быть на одном уровне, их можно подгонять болгаркой. Дышло закрепляется между приваренными опорами. Дышло – труба с толстыми стенками с длиной 150 сантиметров. Она должна выдерживать большой уровень нагрузки;
5. Зацеп дышла. Максимально удобной при эксплуатации будет С-образная форма зацепа дышла. Используется шести миллиметровая нержавеющая проволока;
6. Планка граблей. Закрепляется планка на тяге. Нужно, чтобы при работе устройство поднималось и опускалось, настраивалось усилие на грунт. Понадобиться полутораметровая труба для рабочего захвата устройства. К стойкам привариваются две трубки (длина 15 сантиметров, диаметр 4 сантиметра), в которые вставляется ось. Труба должна свободно крутиться. Крепятся грабли на стопорные кольца на трубках.
7. Приваривается «ухо» с пятнадцатисантиметровой трубы. Наверху приваривается тяга, один край касается середины дышла. Нажимая на ручку, грабли опускаются и поднимаются (это так называемый режим ожидания).

На финальном этапе все трущиеся элементы смазываются маслом и грабли готовы к тестированию. Готовая конструкция подходит для мотоблоков Нева, Кентавр, Зубр. Закрепляется самодельное навесное оборудование на «родных» переходниках. Это универсальное устройство, которое может устанавливаться на разные агрегаты.

Описание тракторных граблей

Грабли тракторные предназначены для сгребания в валы и последующего переворачивания луговых трав и сена, скошенного во время страды, а также для сбора соломы после уборки зерновых. Эти операции обеспечивают выход качественного кормового продукта, длительность их хранения и защиту от ветров.

Тракторные грабли

Этот агрегат состоит из:

• нескольких секций – граблей с искривленными пружинными зубцами, которые соединяются между собой системой шарниров и расположены под углом 45 градусов по направлению движения;
• подъемным механизмом, он смещает сено/траву вперед и в сторону, образуя рыхловатый валок;
• опорных колес.

К сведению. Во время передвижения грабель по полю зубья, которые вращает приводное колесо, подгребают под себя все сырье, лежащее на земле. После заполнения пространства между ними оператор запускает автомат подъема зубьев, и очистительные прутья выталкивают сформированный валок из сена на поле.

После этого рабочий агрегат (зубцы) приходят в исходное состояние. На участках небольшой площади основная работа выполняется серединной секцией, боковые – используются для прокосов.

Любой вид грабель такого типа, как следует из названия, может эксплуатироваться только с тракторами, мини-тракторами или моноблоками – собственного хода они не имеют. Загребная часть монтируется на раму, где имеется спица с прицепом, с помощью которой грабли крепятся к трактору. Грабельный брус можно приподнимать или опускать, используя гидроцилиндр, в зависимости от желаемых размеров сенных валков.

Грабли-ворошилки оснащены плавающей подвеской, которая отлично амортизирует при наезде на разные неровности почвы. Колеса у агрегатов являются взаимозаменяемыми и устанавливаются на паре подшипников, это делает легче ремонтно-эксплуатационные работы.

Критерии выбора хороших граблей для мотоблоков

Когда подбираются грабли, требуется оценивать разные критерии. Многие на первое место ставят прочность. Далее оценивается функциональность и производительность.

Когда известна конструкция, можно узнать цены на товар и сравнить их с аналогами. Часто бывает, что поставщики делают большую накрутку и приобретать подобную продукцию невыгодно.

Прочность

Для примера рассматриваются грабли Нева, которые пользуются популярностью. Прочность конструкции определяется толщиной металла. Для представленной продукции она составляет 5 мм.

К этому стоит прибавить длину и толщину зубьев. Поскольку у этой модели они расположены с частотой 10 см, нагрузка является при работе незначительной.

Прочность насадки играет важную роль

Функциональность

Размер и форма приспособления указывает на функциональность. Некоторые модели не сильно подходят для сбора травы или сена.

К примеру, Нева применяется для свежескошенной соломы. Если на поле будет подвяленный вариант, у растения совсем другая структура и рекомендуется применять грабли с прутьями, которые находятся на расстоянии менее 10 см.

Производитель

На первом месте по изготовлению граблей находятся такие производители:

1. Нева.
2. Скаут.
3. Солнышко.

Среди российских производителей можно найти надежных поставщиков моделей разного типа. В некоторых регионах сложно встретить подобные устройства. Однако легко купить Модерн либо Ижевск.

Компания-производитель всегда играет важную роль, когда речь идет про покупку техники. Проверенный поставщик навесного оборудования обеспечит качественными граблями, которые порадуют долгим сроком службы

И хотя на рынке немало фирм, желательно обратить внимание на те, которые работают давно, известны среди покупателей, имеют множество положительных отзывов

Даже у самых известных производителей встречаются модели, которые можно назвать неудачными

Поэтому важно читать отзывы про конкретные грабли или ворошилку

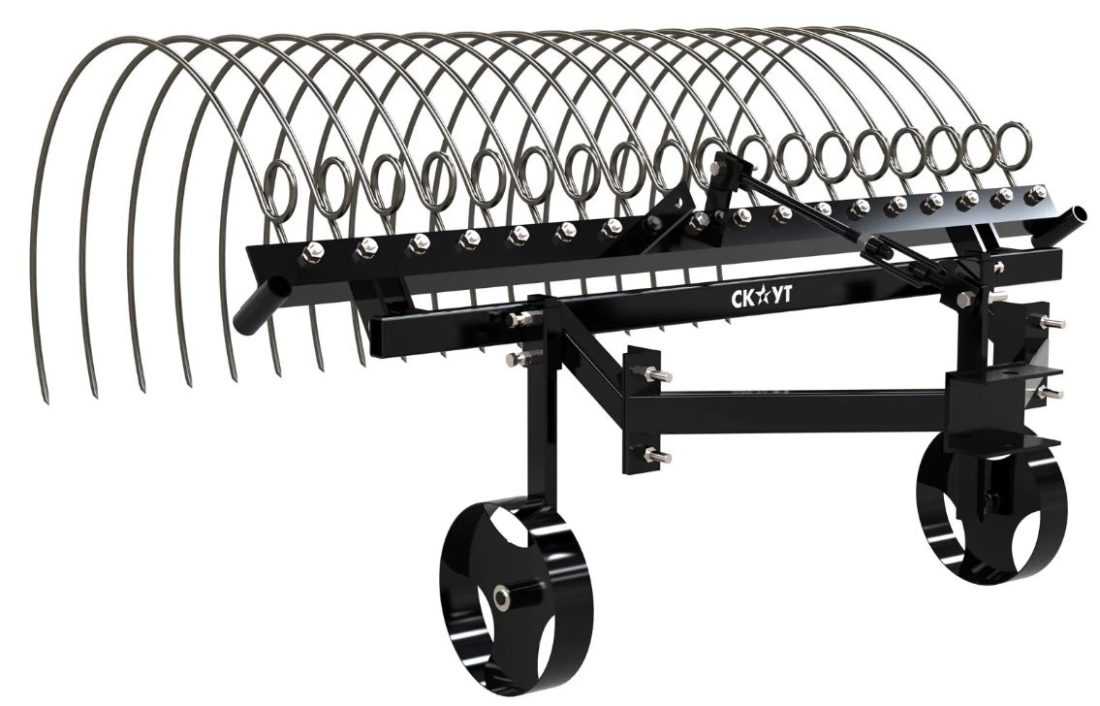

Скаут PL-1400

Тип конструкции

Любой тип граблей может быть с подъемным механизмом либо без него. Пользователи также выбирают варианты с надежной сцепкой.

Востребованными остаются разборные варианты, позволяющие фермеру самостоятельно определять ширину.

Стоимость

Средняя цена на все модели — 10 тыс. рублей*. Для примера оценивается Солнышко либо Полтава.

* — цена актуальна на январь 2022 года.

Разновидности насадок

В хозяйстве могут пригодиться различные насадки. Поэтому чем больше их будет у мотоблока, тем лучше. Грабли есть ленточные, поперечные либо с ворошителями, выбор зависит от того, для какой цели будет использован мотоблок (например, для сбора сена, листвы либо мусора) и модели техники. Некоторые виды можно применять даже для сбора снега и очистки дорожек.

Огромное разнообразие моделей предлагают специализированные магазины. Здесь можно найти любое навесное оборудование для мотоблока по вполне доступным ценам. Значительно дешевле обойдется изготовление граблей своими руками.

Насадка регулируется по ширине. Ее рабочая часть почти 1,5 м. Это делает уборку участка максимально быстрой и эффективной. При этом подобная ширина позволяет удобно работать как на больших пространствах, так и на маленьких территориях.

Особенностью граблей на мотоблок «Нева» является то, что они выполнены на пружинной основе. В результате такого подхода они находятся не в одном положении, а несколько меняют свою амплитуду во время движения. Это позволяет более качественно собирать мусор, сено, листья и т.д. Более того, таким насадкам не страшны камни, поэтому у них не будут отламываться зубчики. Их можно опускать и поднимать при помощи специального рычага.

Важно! Некоторые модели насадок отлично подходят для сбора снега и очистки дворовых дорожек. В специализированных магазинах можно встретить огромный выбор насадок для мотоблоков

Ассортимент продукции подобран с учетом требований самых привередливых клиентов

Ассортимент продукции подобран с учетом требований самых привередливых клиентов

В специализированных магазинах можно встретить огромный выбор насадок для мотоблоков. Ассортимент продукции подобран с учетом требований самых привередливых клиентов.

Особенность этого мотоблока – наличие специального адаптера для разных видов навесного оборудования.Оно подходит для любых видов техники, потому что адаптер подстраивается под любой размер насадок. Ширина рабочей части граблей – около 1,5 м. Это позволяет выполнять высококачественные сельскохозяйственные работы на территориях разной площади.

Конструкция граблей имеет пружинную основу. Благодаря этому, они легко идут по земле и изменяют амплитуду. Грабли достаточно гибкие, они работают без поломок. Пользователю нет необходимости часто менять зубцы. Насадка опускается и поднимается с помощью легко встроенного ручного механизма.

Мотоблок Нева

Благодаря удачно подобранной конструкции граблей ворошилок для мотоблока Нева, можно эффективно переворачивать сено, убирать солому и листья. Насадка превращает этот мотоблок в производительное оборудование для решения многих важных задач.

С помощью этих граблей можно:

• обрабатывать и подготавливать почву на небольших участках (0,2-0,3 га);
• убирать урожай и заготавливать траву;
• эффективно убирать приусадебные участки.

Ворошилка для сена на мотоблок

Грабли-ворошилки для мотоблоков и мини-тракторов представляют собой устройство колесно-пальцевого типа. Основными элементами инструмента являются вращающиеся колеса с установленными на них сгребающими стальными «пальцами». Благодаря виду конструкции за ворошилками закрепилось название «грабли солнышко». Они классифицируются по следующим параметрам:

1. По типу агрегатируемой машины – тракторные (навесные или полунавесные грабли) и конные (мотоблочные – как навесной инструмент).
2. По количеству установленных ворошительных роторов. Самыми распространенными устройствами являются трех-, четырех- и пяти-колесные. Чем больше рабочих колес установлено на граблях, тем выше будет производительность – в среднем грабли солнышко способны обрабатывать 6-8 Га за час работы.
3. По типу конструкции ворошилки подразделяются на:

• колесно-пальцевые;
• барабанные;
• зубчатые.

По способу формирования валков сена устройства подразделяются на поперечные и боковые.

Грабли-ворошилки широко применяются на фермерских участках со сложным рельефом, а благодаря несложной конструкции их можно с легкостью отремонтировать своими руками в полевых условиях. К плюсам данного типа граблей также относится возможность ворошения готовых валков для предотвращения сгнивания травы в случае ее повышенной влажности.

Специалисты отмечают, что производительность хороших ворошителей на 1/3 выше, чем у других насадок. Более того, если купить действительно хорошие грабли, они проработают много лет и не будут требовать замены

При выборе ворошителей следует особое внимание уделить качеству. В этой модели очень много механизмов, которые могут быстро прийти в негодность, если окажется, что грабли изготовлены из некачественных деталей

Модификации

ГВК-6,0А

Это устройство делают в одном из исправительных учреждений города Рязани (ФКУ ИК-2). Его отличают компактные размеры и небольшой вес – меньше, чем у других модификаций. Скорость у нее чуть ниже, чем у базовой модели. Приведем данные в таблице:

Характеристики боковые граблей ворошилок ГВК-6,0А:

Характеристики	Показатели	Ед. измерения
Захват при сгребании	5,8	м
Захват при ворошении	6	м
Производительность	58600	м2/ч
Скорость (рабочая)	10,1	км/ч
Вес	0,596	т
Габариты транспортные (длина, высота, ширина)	7,32х1,81х2,3	м
Габариты при сгребании	5,8х1,63х6,65	м
Габариты при ворошении	3,9х1,63х7,6	м

Фото граблей ворошилок ГВК-6,0А

ГВК-6,0АБ

Одна из ранних моделей данных грабель-ворошилок, производимая на Соль-Илецком машиностроительном заводе. Агрегат этот достаточно тяжелый – он весит почти тонну. Именно его характеристики приведены в общей таблице параметров.

ГВК-6М

Данную современную модификацию выпускают несколько предприятий: Соль-Илецкий машиностроительный ), а также группа компаний Белагро, объединяющая в себе нескольких производителей из России, Беларуси, Казахстана и Украины. Их изделия немного отличаются по весу. У модели от ООО «СИМЗ» он 725 килограммов, а у аналога от Белагро – 775 килограммов. Размеры – в таблице:

Характеристики граблей ворошилок ГВК-6М:

Характеристики	Показатели	Ед. измерения
Габариты транспортные (длина, высота, ширина)	2,4х1,75х1,75	м
Габариты при сгребании	6,6х1,65х6	м
Габариты при ворошении	7,6х1,65х4,1	м

На видео грабли ворошилки ГВК-6 в работе:
