Грабли гвк-6: тракторные ворошилки

Виды грабель

Разновидности:

Деревянные. Инструменты выделяются острыми зубьями. Используются для разбивания крупных комьев грунта, выравнивания почвенного покрова. Обычно с широкой гребёнкой, не слишком тяжёлые.
Пластмассовые. Инструменты для облегчённых работ или на слабо засорённых участках.
Стальные. У инвентаря прямые зубья, которые хорошо рыхлят землю. С умеренной шириной, цельнометаллические, с развёрнутыми зубцами для твёрдой земли, разбивки больших камней после перекапывания почвы. С длинными изогнутыми зубцами, широкой гребёнкой — для сгребания мусора, травы.
Узкие. Это металлический инструмент с гребёнкой небольшой ширины. Им удобно сгребать мусор в труднодоступных местах.
Фрезерующие. Зубцы по обеим сторонам от гребёнки. Полезен в нескольких направлениях: как аэратор, с использованием разных зубцов для разбивания слипшихся комков земли, удаления крупного мусора, камней, веток. Для последней функции рабочей будет сторона с частыми зубцами.
Газонные. Идут в сочетании с широкой гребёнкой (0,6 м), частыми зубцами, которые позволяют качественно убирать траву с газона. Для ограничения собранной травы, недопущения её рассыпания приспособлены дуги, прикреплённые к основанию.
Аэраторы. Острые зубья с серповидным изгибом, которые не нужно затачивать. Инструмент из закалённой стали, покрытой антикоррозийным средством. Преимущество — высокая степень прочности, отличное качество обработки почвы.
Веерные. Появились относительно недавно. Очень удобны для сбора опавшей листвы, мелкой травы. Материал инструмента — пластмасса или сталь. Основное отличие — длинные эластичные зубья. Инструмент хорош для поддержания на участке порядка и чистоты.
Компактный инструмент. Им возможно обрабатывать почву около ягодников, невысоких кустов, рыхлить грунт на начальных уровнях роста культур.
Грабки. Они прикрепляются к косе, помогают собирать зерновые культуры.
Ворошилки. Для сбора травы в валки, её ворошения. Распространённые инструменты — многоколёсные. Особенности: высокая интенсивность обработки площади, значительная ширина ворошения и сгребания, небольшая масса, оптимальный размер пальца и высокое качество материала изготовления. Инструмент может совместно работать с мотоблоками средней мощности.
Трансформеры. Эти инструменты распространены среди садоводов. Комплектация — черенок из алюминия, пластиковые насадки. Имеют быстрозажимный механизм: можно менять назначение инструмента, переставив насадку. Комплекс состоит из многофункциональных грабель для листьев разнообразной величины, для цветов. Трансформеры удобны в хранении, комфортны в использовании. Материал их не теряет качеств со временем.

Приведённые конструкции включают разные составные части. В комплекте есть насадки: рыхлитель, мотыга, лопата. Важная особенность инструмента — это качество креплений. Оно должно быть надёжным, удобным в работе. Популярность моделей связана с тем, сколько стоит инструмент, на что он способен.

ООО «Клетинский машзавод»

Главная
Продукция
Грабли-ворошилки колеснопальцевые

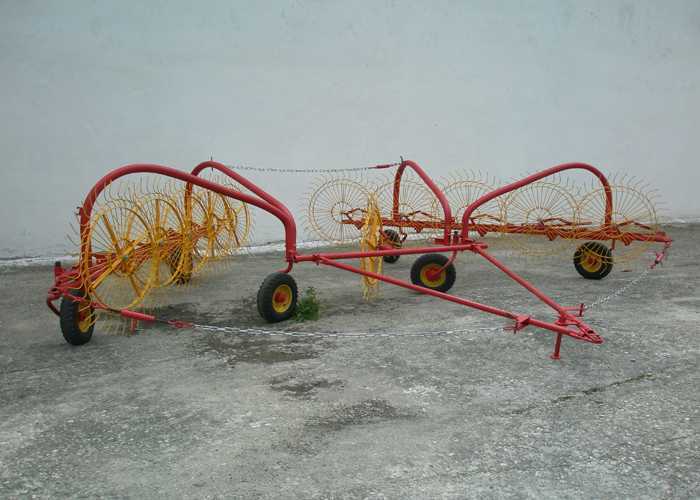

Грабли-ворошилки колесно-пальцевые полуприцепные ГВК-7,0П

Грабли-ворошилки колесно-пальцевые полуприцепные ГВК-7,0П предназначены для сгребания провяленной травы из прокосов в валки, оборачивания валков сена, ворошения травы в прокосах. Грабли используются для уборки сеянных трав, а также трав естественных сенокосов урожайностью свыше 15 ц/га на равнине, при влажности сена 25-80%, в зонах 1-20.

Грабли обеспечивают сгребание провяленной травы в валок массой (по сухой массе) до 4,0 кг в погонном метре валка. Грабли агрегатируются с колесными тракторами класса 0,6-1,4 т.с.

Основными достоинствами граблей ГВК-7,0П по сравнению с повсеместно распространенными ГВК-6,0А являются:

более низкая стоимость;
большая производительность на ворошении и сгребании за счет большей ширины захвата;
масса граблей ГВК-7,0П меньше массы граблей ГВК-6,0А на 210 кг;
количество опорных колес у ГВК-7,0П — два, вместо шести у ГВК-6,0А;
трудоемкость перевода из транспортного положения в рабочее и обратно у ГВК-7,0П сокращена в 2 раза.

Технические данные

№ Наименование Значение

1	Ширина захвата,м	7,0
2	Наибольшая производительность при сгребании, га/ч	7,0
3	Наибольшая производительность при ворошении, га/ч	9,0
4	Ширина захвата при сгребании, м	7,0
5	Ширина захвата при ворошении, м	9,0
6	Рабочая скорость, км/ч (м/с)	12,0 (3,33)
7	Транспортная скорость, км/ч (м/с)	20,0 (5,55)
8	Габаритные размеры при сгребании, мм
	длина	5450
ширина	7600
высота	1300
9	Габаритные размеры при ворошении, мм
	длина	4400
ширина	9350
высота	1300
10	Габаритные размеры в транспортном положении, мм
	длина	5900
ширина	3400
высота	2300
11	Транспортный просвет, мм	230
12	Ширина колеи в транспортном положении, мм	1350
13	Общее число рабочих колес, шт.	12
14	Количество опорных колес, шт.	2
15	Шины опорных колес	4,5-10 ГОСТ 25641-84
16	Масса, кг	550

Краткое техническое описание граблей ГВК-7,0П и технологического процесса

Грабли-ворошилки колесно-пальцевые полуприцепные ГВК-7,0А (схема). Брусья-I и 2, опорное колесо-3, сцепка-4, траверсы-5, растяжки-6 и 7, штанга-8, коромысло-9, рабочие колеса-10.

Грабли состоят (см. рисунок) из двух симметричных шарнирно-скрепленных брусьев 1 и 2 и двух опорных колес — 3, брусья шарнирно соединены со сцепкой — 4, траверсами — 5, которые в различных положениях фиксируются относительно брусьев 1 и 2 боковыми 6 и задними 7 концами растяжек. На брусьях шарнирно и перпендикулярно закреплены подпружиненные штанги — 8, на которых шарнирно установлены коромысла — 9, на коромыслах ступенчато установлены рабочие колеса — 10.

Грабли при сгребании работают следующим образом: при вращении рабочих колес (за счет сцепления их с почвой и скошенной массой) скошенная трава захватывается первыми колесами, перемещается на величину этого захвата. Затем, их подхватывает вторыми, третьими и т.д. колесами, образуя на выходе валок.

Процесс ворошения производится за счет изменения положения рабочих колес на коромысле путем поворота коромысла на 180° (колесо на длинной половине траверсы — А располагается впереди) и увеличения разворота брусьев граблей. В этом случае каждое рабочее колесо, перемещая и вспушивая массу не подает в зону действия следующего колеса.

Оборачивание валка осуществляется при движении одной из секций вдоль валка — последний сдвигается и оборачивается. В процессе оборачивания валка участвуют 2; 3 — крайние задние рабочие колеса в зависимости от расстояния между валками. Передние колеса поднимают и фиксируют.

Данная продукция успешно прошла испытания и получила одобрение на Владимирской и Подольской государственных машиноиспытательных станциях Департамента технической политики Министерства Сельского Хозяйства РФ. Особо были отмечены эффективные конструктивные изменения и качественное выполнение технологического процесса.

Делаем самодельные грабли ворошилки для сена с фото, чертежами и видео пояснение

Фото 5-ти колесных граблей-воошилок wirax. Зубцы такого агрегата выполняются при использовании пружиненной стали высокой прочности, благодаря чему наличие камней на участке на приведет к механическим повреждениям.

Ко всему прочему, такие элементы имеют особую форма, которая обеспечивает одновременный контакт с землей сразу нескольких зубцов.

Принципиальным конструктивным отличием таких тракторных граблей польского производства от отечественного продукта является использование двух подшипников для вращения ступицы рабочего колеса. Отечественные производители для этого используют капроновую втулку.

Наличие независимой подвески рабочего класса позволяет легко копировать рельеф любого уровня сложности. Благодаря этому обеспечивается максимально качественный сбор травы. В зависимости от условий эксплуатации ширина агрегата может быть подвержена изменениям. Так, при ворошении этот показатель держится на уровне 2,3 м. Во время сгребания ширину граблей можно уменьшить до 1,5 м.

Грабли-ворошилки Agromech имеют 4 колеса. Диаметр каждого из них составляет 1,2 м. Высокая площадь соприкосновения с поверхностью позволяет минимизировать давление на грунт. На видео 4-х колесные грабли ворошилки в работе:. Skip to content. Сеялка ручная овощная — Защита от роботов.

Как сделать виброрейку своими руками видео — купить или сделать своими руками, самостоятельное изготовление виброрейки для бетона, особенности устройства некоторых видов виброреек, зависимость конструкции виброрейки от особенностей бетона.

Уведомление о. Транспортное положение — длина — ширина — высота. Давно прошли времена, когда сено убирали и ворошили при помощи обычных граблей. Прогресс облегчить тяжелый фермерский труд, и справляться с покосными работами стало намного проще.

Производители сельскохозяйственной техники предлагают довольно эффективное навесное оборудование для уборки сена. Подобное оборудование не всегда по карману начинающим фермерам, поэтому многие предпочитают делать грабли ворошилки своими руками.

После проведения покосных работ следует подготовить траву к превращению ее в сено. Это означает, что необходимо сформировать валки, время от времени переворачивать, собрать в тюки или рулоны.

Виды

Все ворошилки можно разделить на несколько видов. Так, например, грабли различаются по вращению рабочих элементов при образовании валков поперечные и боковые. Также их разделяют по типу рабочих механизмов:

колесно-пальцевые, позволяющие делать валки необходимого размера. Данный вид может работать только с сухой растительной массой и это, пожалуй, единственный недостаток. Благодаря продуманности конструкции грабли ворошилки этого типа отличаются хорошей производительностью и считаются наиболее практичными;
барабанные или роторные, отличающиеся прочностью конструкции и независимым расположением сгребающих колес. Считаются наиболее дорогостоящими моделями на рынке сельхоз оборудования, но это оправдывается их функциональностью. Этот вид оборудования может не только переворачивать скошенную растительную массу, но и формировать из нее аккуратные валки;
зубовые ворошилки. Благодаря конструкции возможно изменение углов наклона рабочих элементов.

По типу тяги оборудование бывает тракторным и лошадиным. Второй тип может использоваться вместе с мотоблоком. Установка заводских или самодельных грабельвозможна тремя способами:

Роторные ворошилки считаются наиболее дорогими, поэтому многие предпочитают делать своими руками, тем более что с запчастями нет никаких проблем. Их можно приобрести в специализированных магазинах или снять со старой техники. Сделать самостоятельно грабли не так уж сложно, было бы желание и опыт обращения со слесарным инструментом.

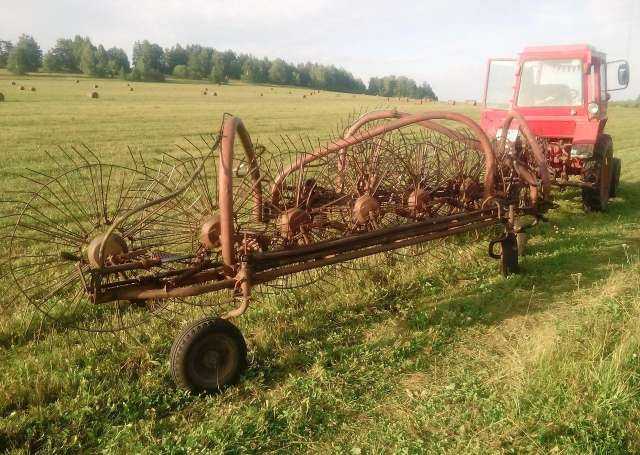

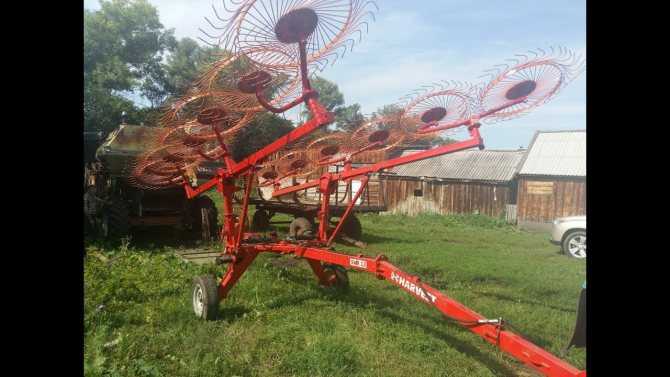

Конструкция тракторных грабель ГВК-6

Прежде чем изучить технические характеристики ГВК 6, целесообразно более подробно ознакомиться с основными особенностями этого устройства, его конструкцией. Изделие представляет собой прицепной механизм, который осуществляет обработку территории при движении трактора.

Агрегат относится к категории многофункциональных, поскольку способен выполнять сразу несколько важнейших действий, необходимых при сборе сена. К чих числу следует отнести:

сгребание растительного материала;
переворачивание сырья для ускорения процесса высыхания;
формировка валков, что позволяет упростить хранение собранной травы.

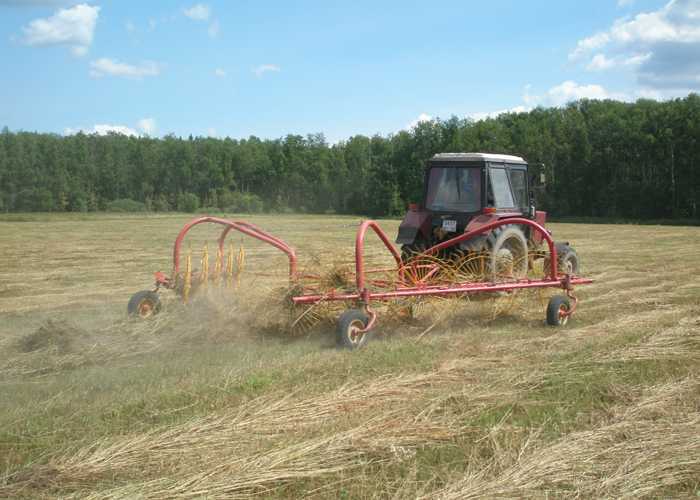

Грабли обрабатывают почву во время движения трактора Для сгребания сена используются специальные грабли, а для переворачивания сена — ворошилка. При этом особого упоминания заслуживает механизм валкообразователя, благодаря которому процесс формирования валков полностью автоматизирован.

Основными рабочими элементами данного устройства представляются рабочие колеса лучевого типа, оснащенные 32 пружинными пальцами. Агрегат прицепляется к тракторной технике с помощью соответствующего элемента, расположенного на опорной раме. Также на ней находятся левая и правая секции колес. Их эксплуатация может быть не только совместной, но и раздельной.

Важно отметить, что рабочие колеса отличаются от опорных разновидностей, поскольку последние используются для транспортировки инструмента, его передвижения по обрабатываемой территории. С помощью регулировочного рычага, предусмотренного конструкцией, можно без труда опускать колеса при неудовлетворительном качестве сбора сена

Либо, наоборот, поднимать при захвате верхнего слоя почвы.

Модификации оборудования

Тракторные грабли ворошилки данного типа насчитывают сразу несколько модификаций, что позволяет подобрать наиболее подходящий вариант с учетом специфики использования. Каждая из разновидностей имеет отличительные особенности, заслуживающие упоминания:

6,0А — выделяется небольшими размерами, малым весом, а также сниженными скоростными показателями. Цена данного устройства заметно ниже, чем у аналогов (от 72 тыс. рублей);
6,0 АБ — устройство отличается внушительной массой, а также повышенной производительностью, что делает его оптимальным решением для крупных хозяйств;
6 М — выпускается различными предприятиями РФ, Белоруссии и Казахстана, параметры зависят от завода-изготовителя. Как правило представляет собой промежуточную модель между А и АБ.

Обязательно почитайте: Самодельная картофелесажалка для мотоблока

Стандартную версию агрегата можно использовать совместно с тракторной техникой 0,6-1,4 класса тяги.

Установка ГВК-6

Уход и эксплуатация

Грабли ворошилки и трактор можно отнести к высокоэффективной технике, которая обладает большим набором функций, но при этом не требует особенного ухода. Но, несмотря на это, всегда стоит проявлять осмотрительность и в конце каждого дня после использования, нужно проводить несколько процедур в плане ухода.

Они включают в себя обязательное очищение зубьев, сгребающих элементов и колесной системы от излишков травы. Раз в некоторое время можно промывать элементы конструкции, так как пыль и грязь накапливаются внутри. Всегда стоит проверять внутреннее состояние грабель, чтобы они качественно и правильно производили сбор травяной массы, в том числе и соломы. Благодаря этому техника продолжит намного дольше, чем полагается.

Модель HR250 (роторная)

Грабли ворошилки HR250 (роторная) считаются универсальным прицепным оборудованием, для осуществления деятельности, которой потребуется мини трактор. Этот агрегат способен сгребать траву в валки, ворошить траву в покосах, после оборачивать её для перевозки или долгого хранения. Они способны работать с таким тракторами, как YTO, Foton, DongFeng 244, ЛТЗ, МТЗ 320. Их невысокая цена привлекает покупателей.

Это популярная модель, обладающая шириной захвата 1,8м. В её конструкции располагается 8 стрел для эффективной работы. На каждой стреле располагается по четыре зубья, из-за чего работа оборудования достигает рабочей скорости до 8км/ч (если трактор способен продвигаться с такой скоростью). Имеется два пневматических колеса.

Модель ГВВ — 6.0

Грабли ворошилки ГВВ — 6.0 произведены в России. Они обладают восемью колесами, благодаря которым собрать траву в валки за короткий промежуток времени не составит никакого труда. Их с легкостью можно привести в рабочее положение, и они могут складываться для удобной перевозки и транспортировки. Это считается удобным при переходе с одного поля на другое. Устройство отличается простотой и надежностью в использовании.

Ширина захвата данной модели равна 6,0м. скорость движения составляет не более 10 км/час, могут быть использованы с тракторами класса от 0,6 – 1,4 т.с. Они с легкостью соберут всю скошенную траву, в том числе и солому. Созданные валки отличаются своим внешним видом и качеством. Они прочные и надежные, им не страшна высокая влажность или сильный ветер. У них невысокая цена.

Модель ГВН-3

Грабли ворошилки ГВН-3 считаются отличным помощником в сборе и распределении травяных масс. Они могут быть использованы с тракторами класса следующего диапазона 0,6-1,4 т.к. Рабочие детали, то есть колесная система включается в работу во время сцепления с поверхностью земли.

Данное оборудование обладает особенным расположением пальцевых колес. Они находятся друг за другом, и по очереди включаются в процесс деятельности. Вследствие этого после прохода колес образуется валок. Благодаря этому агрегат считается удобным и простым в использовании и эксплуатации, несмотря на то, что его цена невелика.

Модель – RHR 2500

Грабли ворошилки RHR 2500 могут быть использованы с любым трактором, мощность которого находится в спектре от 18 до 50 л/с. Модель обладает трех-точечным соединением, и способны развивать скорость до 8 км/ч. Они могут быть использованы для любых операций, связанных с сушкой травы, её сбору и распределению.

Данный агрегат был специально спроектирован для работы на сложной российской земле. По этой причине ему совершенно не страшны ни погодные условия, ни сложность обработки. Кроме своего основного предназначения, данная модель может быть использована для переворачивания и перемещения валков, их сдваивания и разбрасывания по территории. Она способна обеспечить качественную работу, так как все комплектующие, включенные в деятельность, производятся в Европе. По этой причине его цена немного выше, нежели у других моделей.

Описание тракторных граблей

Грабли тракторные предназначены для сгребания в валы и последующего переворачивания луговых трав и сена, скошенного во время страды, а также для сбора соломы после уборки зерновых. Эти операции обеспечивают выход качественного кормового продукта, длительность их хранения и защиту от ветров.

Тракторные грабли

Этот агрегат состоит из:

нескольких секций – граблей с искривленными пружинными зубцами, которые соединяются между собой системой шарниров и расположены под углом 45 градусов по направлению движения;
подъемным механизмом, он смещает сено/траву вперед и в сторону, образуя рыхловатый валок;
опорных колес.

К сведению. Во время передвижения грабель по полю зубья, которые вращает приводное колесо, подгребают под себя все сырье, лежащее на земле. После заполнения пространства между ними оператор запускает автомат подъема зубьев, и очистительные прутья выталкивают сформированный валок из сена на поле.

После этого рабочий агрегат (зубцы) приходят в исходное состояние. На участках небольшой площади основная работа выполняется серединной секцией, боковые – используются для прокосов.

Любой вид грабель такого типа, как следует из названия, может эксплуатироваться только с тракторами, мини-тракторами или моноблоками – собственного хода они не имеют. Загребная часть монтируется на раму, где имеется спица с прицепом, с помощью которой грабли крепятся к трактору. Грабельный брус можно приподнимать или опускать, используя гидроцилиндр, в зависимости от желаемых размеров сенных валков.

Грабли-ворошилки оснащены плавающей подвеской, которая отлично амортизирует при наезде на разные неровности почвы. Колеса у агрегатов являются взаимозаменяемыми и устанавливаются на паре подшипников, это делает легче ремонтно-эксплуатационные работы.

Принцип работы «ГВК-6»

Роторы ворошилки приводятся в движение за счет их прилегания к поверхности поля. Во время движения по валку роторы начинают вращаться, и их пальцы захватывают скошенную траву по мере ее движения. Из-за наклонного положения по отношению к направлению движения засохшая трава после захвата первым колесом постоянно перемещается в сторону, на весь объем этого захвата, передаваясь на второй, третий и т.д. Роторы. Захват травинок осуществляется в нижней части, прямо у основания, а в их центральной части пальцы отпускают сено. После прохождения всех колес ГВК-6 на валке образуется равномерный и объемный валок

И наконец, что не менее важно, рулет хорошо рыхлый, воздухопроницаемый и поэтому очень быстро сохнет. Ширина валка регулируется с помощью передних и задних направляющих

Ворошилка для сгребания сена в валок.

Это идет. Что касается работы по разбрасыванию сена, то здесь необходимо немного изменить положение секций сельхозагрегата. Чтобы при перемещении «ГВК-6» по полю травяная масса, собранная пальцами, не попадала на следующую крыльчатку. И он растаял, набух и лег на валок. И если секция сеноворошилки движется по готовому валку, то она движется и поворачивается. Грабли-ворошилок работает с достаточно высокой скоростью: за час «ГВК-6» обрабатывает до 6 га.

Важный момент: большинство аналогов этого агрегата (например, польского или турецкого производства) не справляются с покосом сырой травы (предельно допустимая влажность для них составляет в лучшем случае 70%). В то время как у «ГВК-6» значение максимальной влажности травы для поддержания эффективной работы составляет 85%.

Уход за ворошилкой ГВК-6 предельно прост. Для их бесперебойной работы хватит минимальных усилий оператора. Агрегат легко и быстро присоединяется к трактору, трансформируется в любое рабочее положение (для сгребания, поворота, поворота валка). Пальцы меняются легко и за очень короткое время.

Техническая характеристика ворошилок (ГВР — 6)

Роторные модели, используют в сельском хозяйстве при обработке скошенной травы. Прицепная конструкция захватывает поверхность обрабатываемой площади в 6 метров. Эффективность работы данного агрегата 7 гектаров поля в течение 1 часа. Конструкция весом в 1000 кг в рабочем состоянии имеет размеры отличающиеся от габаритов в состоянии транспортировки на место полевых работ. Рекомендуется скорость 20 км /час во время передвижения.

Обработка полей производятся в скоростном режиме 12 км/час. На качество обрабатываемого сенокоса, данная скорость не влияет. Для просушивания и раскидывания трав, используют пару роторов со штангами в количестве восьми штук. Заводское производство предусмотрело расположение 3 зубьев на каждой штанге для прочного скрепления.

Модель косилки не передвигается без помощи колёсного трактора, работает через гидравлическую систему

Конструкция широких размеров, предельное внимание тракториста обязательно, для безопасного использования

Для компенсации нагрузок возникающих при движении, установлены пружинистые узлы долголетнего использования. Конструктивное решение системы, рассчитано на эффективную работу на полях со сложной поверхностью грунта.

Прицеп взаимодействует с колёсными тракторами. Обслуживание ворошилок проводиться одним оператором, для обработки прокосов на полях. (ГВР — 6) не справятся с мокрой травой, влажность которой доходит до 85 %, существуют другие модели для задач такого плана.

Устройство (ГВР — 6)

Агрегат для просушивания и складывания сена состоит из специальных граблей для собирания прокосов в валки, ворошения и прессования сухой травы и соломы.

Косилка состоит из двух роторов, расположение горизонтальное в соответствии с обрабатываемой площадью.
Техника оснащена опорными колёсами.
Рама из высококачественного металла, обеспечивая прочность.
Прицепное устройство и механизм привода.

Устройство ротора состоит из длинных граблей, беговой дорожки и механизма приводящего систему в действие. Своевременное обслуживание, замена изношенных, но ещё не вышедших из строя деталей повысит эффективность работы данного агрегата. Любое техническое устройство требует, постоянного техосмотра.

Принцип работы и регулировка (ГВР — 6)

Эксплуатация (ГВР -6) начинается с подготовительных работ.

Вначале присоединяем прицеп граблей к поперечине трактора и фиксируете.
Прикрепляя страховочный трос на поперечину трактора, необходимо зацепить на спице граблей.
Карданный вал прикрепляем к транспорту.
Не забывайте, соединить гидросистему граблей к тракторной системе.

Приведя агрегат в рабочее положение, можно отправляться на обработку сенокоса. Пользуясь рычагом регулировки поднимаем систему граблей и движемся на место обработки. Регулировочный рычаг, даёт возможность опустить колёса в случае плохого захвата травы с поверхности поля или поднять при захватывании земли.

Каталог запчастей со схемами и номерами — скачать / прочесть PDF

Пальцы граблей подхватывают траву при движении. Захват происходит снизу основания в средней части, пальцы отпускают сено. Масса сухой травы постоянно в движении, проходя длину от колеса к колесу доходя до последнего, создаёт валок. Разрыхленная трава подвергается быстрому просушиванию при обдувании ветром.

Изменяя положение беговой дорожки, соответственно происходит измена направления вылета травяной массы. Поворот в горизонтальное положение, приводит к созданию валков. Проходя по валку ещё раз происходит обратное действие, разбрасывая влажное сено для просыхания.

Ширину валка регулируют с помощью растяжек. Для ворошения секция агрегата требует небольших изменений. Травяная масса не будет проходить от колеса к колесу, просто остаётся на поле. Движение секции вдоль валка приводит к оборачиванию и сдвигу.

Как сделать грабли на мини-трактор

Самостоятельно сделать сеноуборочную технику не составит труда. Подобное оборудование отлично подойдет для фермеров владеющих небольшими земельными наделами и минитракторами. Представленный вариант предназначен для использования в сцепке с мини-техникой и оснащен 5 сгребающими колесами. Перед тем как сделать грабли на трактор своими руками нужно подготовить следующие материалы:

Чертежи и примерные размеры.

металлическая труба (часто применяют старую мотоциклетную раму);
кронштейны для крепления колес;
проволока из пружинистой стали толщиной 4-8 мм для сгребающих пальцев;
стальные листы для изготовления дисков рабочих колес;
по 2 подшипника в ступицы для каждого колеса;
детали для изготовления навески для крепления ворошилки, сделаннойсвоими руками, к силовой установке.

Оптимальным вариантом, при изготовлении роторного узла будет использование заднего автомобильного моста. Правильно собранные ворошилки позволяют значительно облегчить сборку и ворошение сухой растительной массы, а также ее последующее тюкование. Роторные грабли отличаются бережным обращением при сборке таких культур, как например, люцерна. Использование граблей ворошилок позволит минимизировать потери при заготовке сенажа.

Прицепные и навесные тракторные грабли для МТЗ

Грабли тракторные — сельскохозяйственное оборудование, используемое для сгребания и разбрасывания скошенной травы и сена. Большое количество модификаций, предназначенных для работы в различных условиях, а также агрегатирование с тяговыми машинами разной мощности с.г, а также и на полях с большой площадью.

Конструкция и классификация тракторных граблей

Конструктивно грабли тракторные представляют собой закрепленные на металлическом каркасе рабочие органы, предназначенные для сбора сена и его переворачивания.

Рабочие элементы приводятся в движение от вала отбора мощности тяговой машины или работают за счет поворота собственных колес.

Положение рамы шасси буксируемых устройств изменяют регулировкой ведущего колеса, подъем и опускание навесных граблей осуществляется с помощью гидроприводов, подключенных к гидравлическому контуру базового трактора.

Агрегатирование устройств с тракторами, в том числе машинами МТЗ, осуществляется с помощью буксируемого механизма (буксируемые агрегаты) и базовой навески машины (навесные грабли).

По количеству секций рабочих органов грабли делятся на многосекционные для выполнения большого объема работ и односекционные для обработки небольших площадей.

В зависимости от формы рабочих органов и принципа их работы грабли делятся на:

Поперечные валки в сборе размещены перпендикулярно направлению движения базовой рамы с разным количеством секций и переменной рабочей шириной. Машины этого типа снабжены секциями складывающихся при транспортировке рабочих органов с цилиндрическими зубьями, закрепленными на шарнирах. Грабли поперечного типа при проведении работ копируют поверхность почвы обрабатываемого участка.
Колесно-пальчиковые грабли, состоящие из одинаковых частей, работающих независимо друг от друга, расположенных симметрично в левой и правой частях рамы. Каждая из секций состоит из рабочих органов, выполненных в виде колеса с металлическими пальцами и пневматических опорных колес. Агрегаты этого типа используются как для сгребания травы в валках, так и для разбрасывания травы при сухом кошении.
Ротационные грабли — это устройства с максимальной функциональностью с автоматически регулируемой шириной захвата и высотой рабочих органов, предназначенные для сгребания, разбрасывания травы и сена и их разбрасывания в валки. В процессе работы в агрегате используются вращающиеся рабочие элементы с цилиндрическими зубьями, закрепленными на раме.

Обзор моделей тракторных граблей, агрегируемых с тракторами МТЗ

Многофункциональные машины производства МТЗ агрегатируются с многочисленными сельскохозяйственными механизмами, в том числе с грабельными комплексами всех видов.

Боковые колесно-пальцевые грабли ГВК 6

Грабли тракторные ГВК 6, используемые для уборки посевных натуральных трав, также могут использоваться для посева и закладывания сельскохозяйственных культур с влажностью от 25 до 85%.

Двухсекционный прицепной агрегат с рабочими органами, приводимыми в движение движением собственных колес, предназначенный для работы с тракторной техникой с уровнем тяги 0,6-1,4, формирует валки плотностью 6 кг на кубометр, шириной 1,16 метра и шириной 0,32 метра метров высотой, обработка участка площадью до 6 га в час.

Эксплуатационно-технические характеристики ГВК-6
Масса (тонны)	0,98
Размеры (ШxВxД в м)	1,75 x 2,4 x 7,75
Количество роторов / граблей	10/320
Рабочая ручка (м)	6
Транспортная / рабочая скорость (км в час)	20/12

Роторно-ворошильный агрегат ГВР 6

Агрегатируется с тракторами с уровнем тяги 1,4-2. Грабельный двухроторный комплекс ГВР-6 предназначен для сбора, разбрасывания и укладки травы с влажностью до 70%.

Эксплуатационные и технические параметры ГВР-6
Площадь обработки в час (га)	7
Рабочая скорость (км в час)	12
Масса (тонны)	0,9
Размеры (ВxШxД в м)	1,5×6,4×7,0

Технические характеристики гвк-6
