Плуги для мини-трактора

Существует много разновидностей плугов. По принципу работы их можно разделить на три группы.

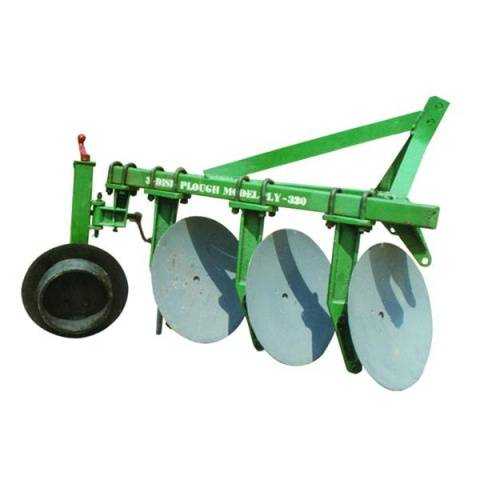

По названию оборудования уже ясно, что конструкция имеет режущую часть в форме дисков. Предназначена она для обработки тяжелого грунта, болотистой почвы, а также целины. Режущие диски во время работы вращаются на подшипниках, поэтому они без труда перебивают даже большое количество корней, находящихся в земле.

В качестве примера можно рассмотреть модель 1LYQ-422. Оборудование приводит в действие вал отбора мощности мини-трактора, вращающийся со скоростью 540–720 об/мин. Плуг характеризуется шириной вспашки – 88 см, глубиной – до 24 см. Рама оснащена четырьмя дисками. Если во время вспахивания земли режущий элемент попадает на камень, он не деформируется, а просто перекатывается через преграду.

Лемешно-отвальный

По-другому это оборудование называют оборотным плугом для мини-трактора из-за принципа работы. После окончания нарезки борозды оператор разворачивает не мини-трактор, а плуг. Вот отсюда и пошло такое название. Однако по устройству режущей части будет верно, когда плуг называют лемешно-отвальным. Он бывает одно- и 2х корпусный. Рабочим элементом здесь является лемех, сделанный в форме клина. Во время движения он подрезает грунт, переворачивает его и дробит. Глубина вспашки у одно- и 2х корпусного плуга регулируется опорным колесом.

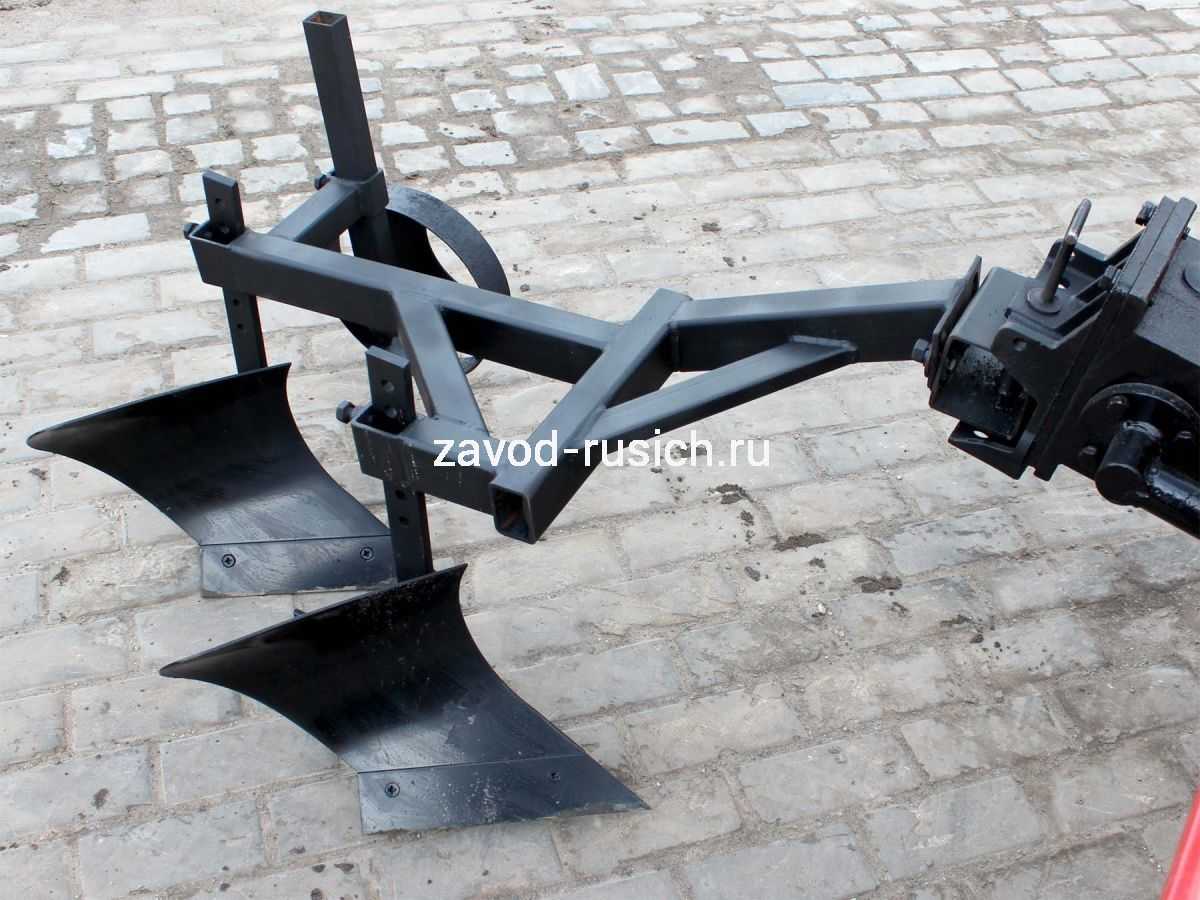

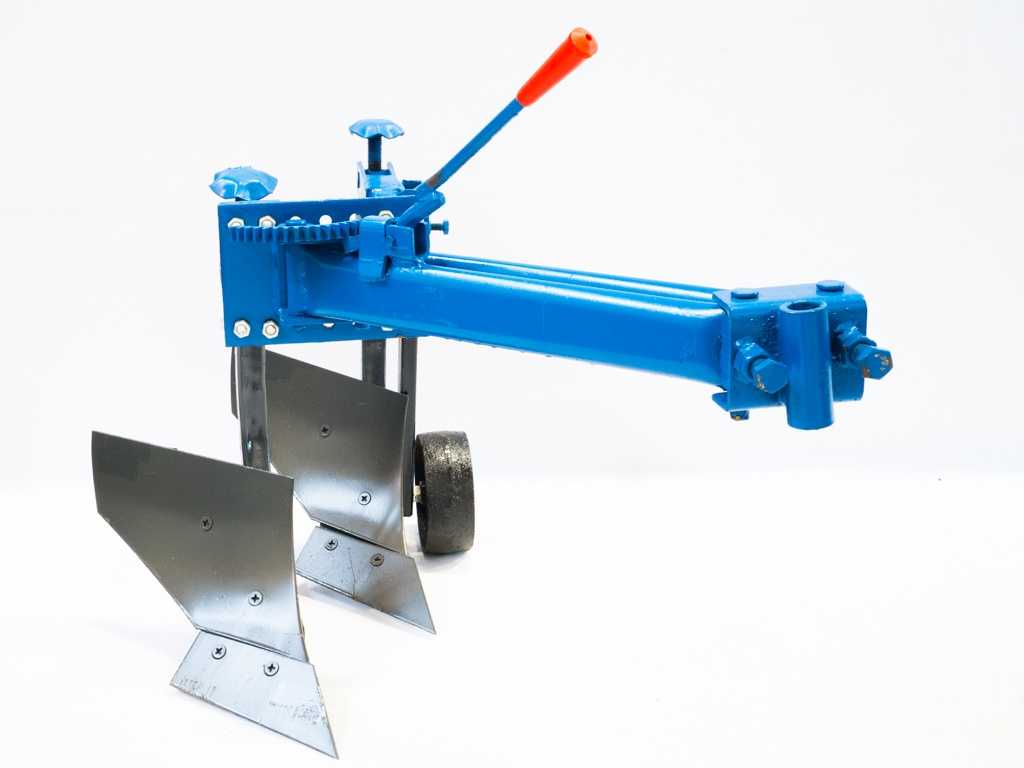

В качестве примера двухкорпусного плуга для мини-трактора возьмем модель R-101. Весит оборудование около 92 кг. Использовать плуг 2х корпусный можно, если на мини-тракторе есть задняя навеска. С помощью опорного колеса выполняется регулировка глубины вспашки. Для этой 2х корпусной модели она составляет 20–25 см.

Современной, но сложной конструкцией является для мини-трактора роторный плуг, состоящий из набора рабочих элементов, закрепленных на подвижном валу. Оборудование характеризуется простотой использования. Во время обработки грунта оператору необязательно вести трактор ровно по линии. Оборудование роторного типа обычно используют при подготовке грунта к высадке корнеплодов.

В зависимости от конструкции ротора, ротационный плуг делится на 4 вида:

• Модели барабанного типа оборудуют жесткими или пружинными толкателями. Существуют и комбинированные конструкции.
• Лопастные модели представляют собой вращающийся диск. На нем закреплены 1 или 2 пары лопастей.
• Лопаточные модели отличаются только рабочим элементом. Вместо лопастей на вращающемся роторе установлены лопатки.
• Шнековая модель оборудована рабочим винтом. Он бывает одно- и многозаходной.

Достоинство ротационного оборудования заключается в возможности рыхления грунта любой толщины до требуемой степени. Воздействие на почву оказывается сверху вниз. Это дает возможность использование ротационного плуга при малой тяговой силе мини-трактора.

Из всех рассмотренных видов, самым востребованным является 2х корпусный оборотный плуг. Он состоит из нескольких рам, на которые могут закрепляться разные по предназначению инструменты. Подобное оборудование способно обладать двумя функциями. Допустим, во время вспахивания грунта одновременно происходит и боронование. Однако самодельный плуг для мини-трактора проще изготовить однокорпусный, но он менее эффективный.

Особенности самодельной модели

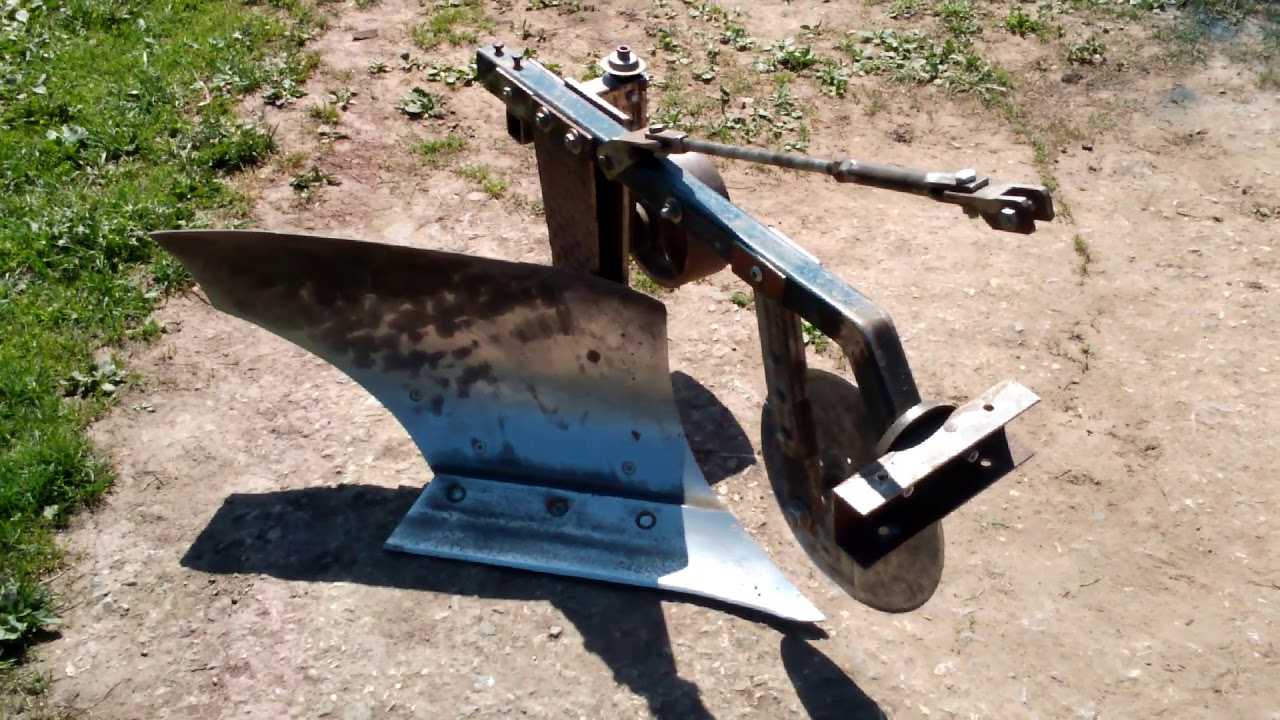

Плуг собранный своими руками – это инструмент, отвечающий целевым потребностям и имеющий невысокую стоимость. Для его сборки можно использовать материалы, имеющиеся в наличии, а также части конструкций других сельскохозяйственных агрегатов. Последние могут быть взяты со старых сельхоз цехов, пунктах приема черного металла, в других подобных местах.

Самодельный плуг легко ориентировать под свои нужды. Есть возможность приспособить его под разные виды почвы, тягловые механизмы и даже под функции обработки сельскохозяйственных культур. Собственный плуг можно изготовить с учетом мощности и производительности тракторной техники, что позволит добиться наивысшего коэффициента полезного действия и снизить деструктивные нагрузки на инструмент вспахивания.

Режущий элемент данного плуга может быть сменным и изготавливаться/затачиваться самостоятельно, что значительно удешевляет обслуживание механизма. При самостоятельном изготовлении появляется возможность варьирования целевого использования – внедрение функции сменных элементов: насадок, креплений, частей корпуса и рамы. Это позволяет производить работы комбинированного характера, например, вспахивания и скашивания кустарника.

Изготавливая свой плуг можно уделить особое внимание выбору материалов и их качеству. Это одно из ключевых преимуществ самодельной сборки, так как покупая плуг в магазине, сложно быть уверенным в качестве металла, использованного для изготовления заводского агрегата

После приобретения магазинной модели может понадобиться последующая её доработка или замена некоторых некачественных узлов конструкции.

Поворотный

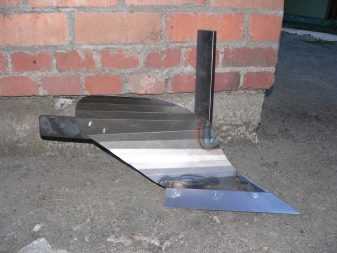

Если вам нужен плуг оборотный для минитрактора, можно сделать его по принципу прицепа. Он также содержится на одинарной цепке, для осуществления поворота. С каждым проходом нет необходимости возвращаться в начало поля, поскольку благодаря развороту плуг переворачивает борозду в другую сторону, что позволяет после прохода минитрактора получать равные борозды.

Данная модель имеет три основных детали:

• нижняя горизонтальная конструктивная плоскость полоза;
• бок;
• передняя отвальная плоскость.

Режущий край необходимо расположить на 2 см ниже полоза. Боковые края отвала и лемеха должны совпадать. Лемех должен прислоняться к отвалу плотно, без просветов. Если удастся скомпоновать такую модель, то можно смело приваривать элементы конструкции и радоваться хорошему результату.

Как настроить плуг на минитрактор?

Сначала на минитрактор следует установить грунтозацепные колеса. Делать это придется на поле. После этого можно не бояться буксования на почве. Теперь следует установить плуг

В процессе установки важно, чтобы гайки были закручены не полностью, что позволит облегчить управление. Аппарат фиксируется штырями к серьге

Как отрегулировать плуг на минитрактор?

Чтобы оборудование, созданное своими руками, правильно работало, необходимо правильно его отрегулировать.

Настройка плуга на минитрактор осуществляется следующим образом.

• Сначала нужно проверить целостность всего устройства, при необходимости подкрутить все элементы, смазать подшипники.
• Проводится регулировка глубины обработки почвы, для чего используется специальный болт.
• Проверяется высота стоек рамы, при этом обе штанги должны быть на одной плоскости.
• Устанавливается ширина охвата, при этом изменяется длина тяги поперечного вала.

После проведения этих работ можно начинать обработку поля или огорода. С помощью данного дополнительного оборудования получится снизить собственные энергозатраты и быстрее осуществить все задачи.

Подготовка инструментов и материалов для работы

Конструирование плуга своими руками требует четкого плана действий и подбора нужных инструментов и материалов. Желательно заранее ознакомиться с готовыми чертежами изделия. Кроме этого, самодельное изделие для обработки земли должно отличаться простотой конструкции и эффективностью применения. Для изготовления стандартного варианта собственноручного плуга потребуется следующее:

• лемех или стальная заготовка;
• перфоратор;
• стальной материал для изготовления отвала и полевой доски;
• сварочный инвертор;
• углошлифовальная машина;
• крепеж, в виде набора болтов и гаек;
• стойка из металла для изготовления основания плуга.

При захватывании слоя грунта свыше 25 см поверхность и материал плуга подвергаются сильным нагрузкам, последствием которых может стать скорый износ изделия. В качестве материала заготовки лучше всего выбрать углеродистую сталь 9ХС или закаленную сталь 45 толщиной 4-5 мм.

Далее начинаем изготовление рабочей части корпуса плуга, отвечающей за подъем грунта и проворачивание его в борозду. Для изготовления отвальной части существует несколько способов. Поверхность соприкосновения отвальной стороны имеет форму цилиндра. Используя гибочное оборудование, произвести такую заготовку не составит большой трудности.

Другой вариант подразумевает наличие готовой трубы диаметром 0,55-0,6 м и с толщиной стенки 3-5 мм. Из обычного картона делается шаблон, покрывающий необходимую площадь трубы, по контуру которой с помощью электрогазосварочного оборудования вырезается нужная форма.

Для исключения выпуклостей и заусенцев используйте молоток с напильником. Самым сложным способом изготовления плуга считается изготовление заготовки в металлургической печи с последующей правкой готовой матрицей (иногда используют тракторный отвал плуга).

После установки нельзя сразу приступать к работе плугом. Его нужно настроить. Это необходимо для того, чтобы инструмент мог в полной мере справляться со своими задачами. Вам нужно проверить исправность каждого элемента, смазать маслом, закрутить шурупы.

• если вы будете работать на тяжелых почвах, тогда плуг нужно утяжелить с помощью специального металлического диска, который монтируется на раму;
• лезвия можно затачивать точильным камнем;
• во время работы на лезвия может налипать грязь и корни растений. Их нужно очищать, так как увеличивается сопротивление и инструменту будет крайне сложно работать;
• если вам нужно провести какие-либо работы с поднятым плугом, под него обязательно подкладывается какая-нибудь подставка. Если плуг опустится на человека, это может быть опасно для здоровья и жизни;
• подшипники смазываются каждый день;
• после окончания всех работ с плугом и минитрактором, его нужно тщательно почистить, отмыть от грязи, просушить и смазать маслом, защищая его тем самым от коррозии и затупления лезвий.

Многие владельцы не знают, как настроить плуг перед работой. Это достаточно просто сделать, но при этом весь процесс играет важную роль в продуктивности дальнейшей работы. Итак, регулировка плуга на минитрактор проводится в несколько этапов:

1. Настройка глубины. Вы можете найти болт регулировки колес на внешней части квадратной трубы. Если его прокручивать, можно контролировать глубину вспашки. Так, по часовой стрелке — глубина увеличивается, против часовой стрелки — уменьшается;
2. Настройка ширины вспахиваемого участка. Ширину можно увеличить, если растянуть длину регулирующей тяги поперечного вала;
3. Настройка уровня стороны рамы. Чтобы выровнять ту или иную сторону, нужно соответствующую штангу;
4. Настройка переднего и заднего уровня рамы. Для этого нужно или растянуть, или стянуть переднюю штангу корпуса.

Как правильно пахать землю трактором?

Перед пахотой на тракторах тщательно готовят поле, удаляя с него высохшую растительность и другие посторонние предметы

Важно правильно выбрать направление перемещения трактора. Так, для равнинной местности, направление вспашки должно ежегодно меняться

На угодьях со сложной геометрией пахать нужно вдоль самой длинной стороны. На холмистых и полях, подверженных водной или ветровой эрозии, обработку почвы ведут поперек склона или направления смыва (потока ветра). Самыми распространенными способами вспашки тракторами – петлевой и беспетлевой, изображенные на схемах.

Оптимальной скоростью движения трактора для пахоты считается 5-8 или 8-12 км/ч (для скоростных плугов).

Контроль качества пахоты оценивает агроном по таким показателям:

• глубина обработки – отклонение от заданного параметра не должно превышать 5 %;
• выравненность;
• гребнистость;
• степень заделки остатков растений и минеральных удобрений.

Принцип работы и устройство

Конструктивно плуг состоит из транспортных опорных колес, рабочих органов, рамы, прицепного или навесного оборудования, которое требуется для соединения с комбайном или минитрактором. Рабочими органам плуга являются почвоуглубители, лемешно-отвальной механизм, корпуса, ножи, предплужники (углоснимы).

Форма корпуса имеет основное значение при оценке качества вспашки. По конструкции корпусы бывают таких видов:

• безотвальные (используются для рыхления земли в ветроэрозионных и засушливых регионах);
• отвальные (для вспашки с рыхлением и оборотом пласта);
• с почвоуглубителями (для отвальной вспашки подзолистых, каштановых и маломощных почв и с черноземов одновременным заглублением уровня пахоты на 7-18 см);
• вырезные (для отвальной вспашки грунта с небольшим плодородным слоем и одновременным заглублением уровня вспашки до 6 см);
• дисковые (для вспашки твердых и тяжелых почв, с большим количеством корней деревьев и растений, а также для вспашки земли с перенасыщенной водой (как правило, возделывают рис));
• с накладным долотом (для вспашки засоренных камнями и твердых земель);
• комбинированные (для вспашки тяжелой почвы с одновременным активным разрыхлением).

Как правило, плуги общего предназначения оборудуются корпусами, где ширина захвата расположена в районе 20-45 см. Плуги специального предназначения, как правило, оснащены корпусами, которые имеют ширину захвата в районе 50-110 см.

Главное предназначение лемеха — срезать пласт земли и перенаправить его на отвал. Лемех подвергается быстрому износу, что выражается в затуплении и потере формы. Результатом этого является отклонение от технического процесса, увеличение расхода топлива у минитрактора и возрастание тягового сопротивления. Восстановить лемех можно кузнечным способом, предварительно разогрев его в горне.

Отвал срезает от стенки борозды пласт земли, деформирует ее, немного отодвигает в сторону и перекладывает вниз верхним слоем.

Отвал и лемех должны по линии соединения плотно прилегать между собой (допустимое расстояние — не больше 1 мм).

Основное назначение предплужника — отрезать верхний задернелый слой земли и переносить его на дно борозды. Сильное заглубление этого элемента повышает тяговое сопротивление непосредственно плуга, да и пласт задернелой земли хуже перемещается.

Нож режет землю вертикально по линии разделения пласта от общего массива грунта и улучшает разворот пласта, заделывание остатков растительности. Помимо этого, обеспечивается ровная стенка и дно борозды, а также устойчивый ход плуга. Как правило, ножи в плуге подвешиваются перед его крайним корпусом.

Принцип работы ножа состоит в том, что, передвигаясь в земле, плуг срезает пласт грунта, поднимает его кверху, крошит, подвергает деформации, оборачивает и перекладывает на уже уложенный пласт.

Какую конструкцию выбрать?

Самой востребованной конструкцией самодельного плуга является цилиндрическая. Она подходит для большинства видов почв и обрабатывает их примерно с одинаковым качеством: хорошо размельчает куски грунта, но в пласт проникает неглубоко. Применяют в основном для непаханых земель в качестве первичной обработки. При изготовлении они наиболее просты, так как имеют простую форму и не так требовательны к геометрии, как в случае лемешного типа.

Полувинтовая форма рабочей части служит для переворачивания земли без разрыхления. Позволяют глубоко проникать в грунт самых сложных почв. Изготавливать такой плуг своими руками для постоянного использования невыгодно. Более прочной и надежной конструкцией обладают лемешные плуги. Они способны обрабатывать землю режущей частью и откидывать её двумя лопастями в стороны. За счет этого достигается высокий уровень разрыхления и глубина обработки. Изготовить самостоятельно его сложно, так как необходимо соблюсти сложную геометрию.

Создаем чертеж плуга

Прежде чем приступать к поиску необходимых материалов следует выполнить чертеж плуга для минитрактора требуемой конструкции. При этом следует ориентироваться на простоту изготовления, минимального количества деталей и максимальной функциональности. В большинстве случаев вполне достаточно однокорпусной конструкции для выполнения определенных задач за несколько проходов. Он представляет собой металлическую трубу с прямоугольным сечением, с одной стороны которой крепится рабочая режущая часть, а с другой — колесо и крепеж к трактору.

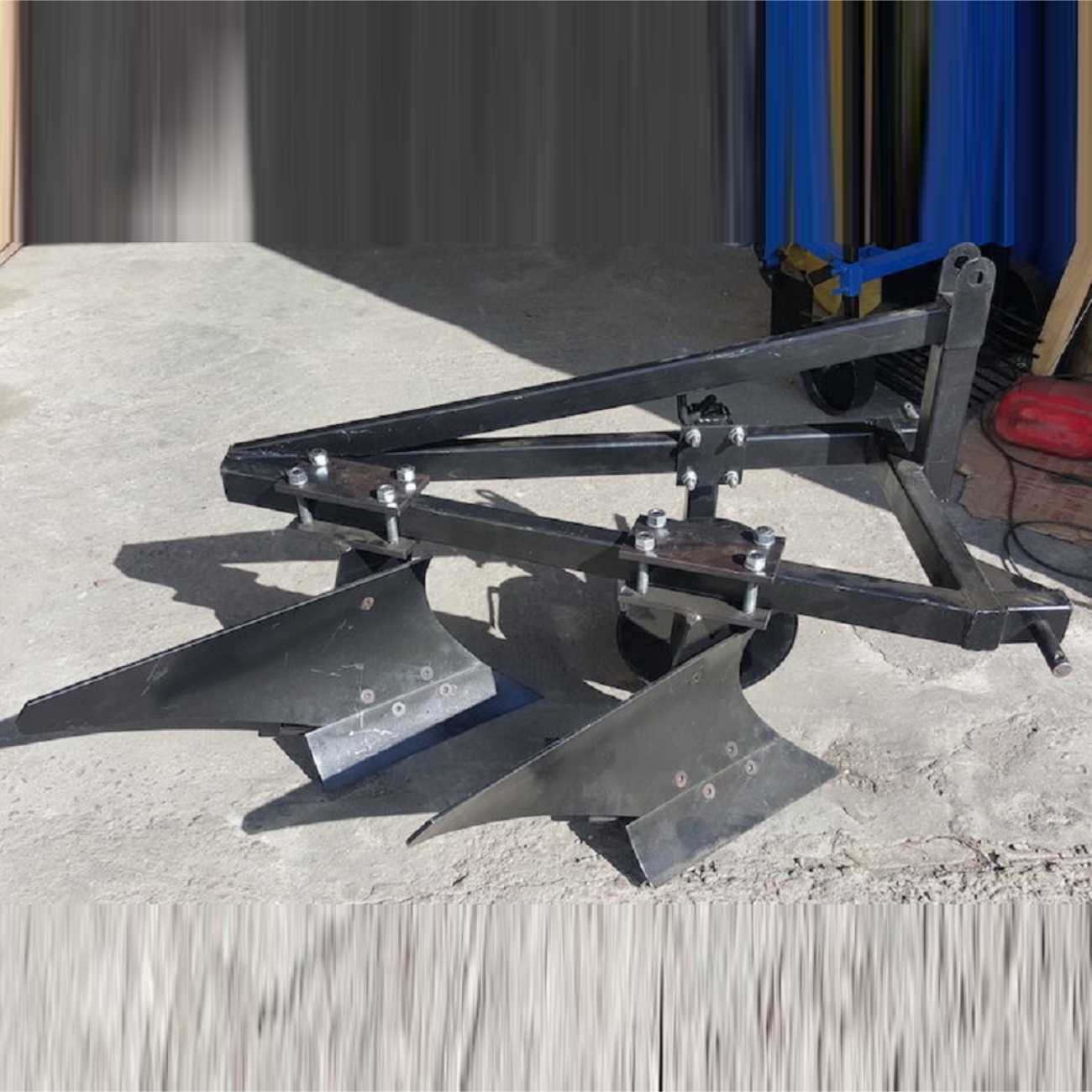

Для обработки больших площадей понадобится самодельный двухкорпусный плуг для минитрактора. Он представляет собой несколько рам, оборудованных различными инструментами, жестко соединенных между собой, но при этом разборные. Они могут выполнять сразу две функции, например, вспахивание и боронование.

После выполнения чертежа производится деталировка и создание списка закупки стройматериалов. Для изготовления плуга выполняется выкройка с целью определения площади требуемого стального листа.

Чертежи плуга к мотоблоку

Пользуясь опытом умельцев, которые сделали плуг для мотоблока своими руками и оставили чертежи, следует лемех, сделать таким образом, чтобы он снимался, это облегчит его заточку перед вспашкой.

Легированная сталь 9ХС, из которой делаю диски для ручных пил, считается идеальным материалом, для режущей части плуга.

Подойдет сталь марки 45, при закалке доведенная до твердости HRC 50-55. Если под рукой имеется только обычная сталь, скажем углеродистая Ст5пс, не подлежащая термической обработке, то отбив режущую кромку на наковальне и заточив ее, она вполне подойдет для обработки почвы.

Отвал для плуга мотоблока

Отвал плуга, это та часть, которая отводит землю в сторону.

Первый способ изготовления отвала:

Рабочей поверхности отвала нужно придать изогнутую форму. Если есть металлогибочный станок или листогибочные вальцы, то придать заготовке желаемую форму не составит труда.

Необходима заготовка металла толщиной 3-5 мм, вальцы направляются под углом 20-22 градуса, как показано на чертеже, и придается нужный изгиб.

Второй способ:

Здесь, заготовкой. Может служить труба диаметром 600-650 мм (именно такой диаметр потребует меньших трудозатрат, так как изгиб трубы максимально повторят нужный изгиб будущего отвала) и толщиной 3-5 мм. Из картона, делаем шаблон, и прикладываем к трубе, не забывая про угол 20-22 градуса, как показано на чертеже ниже.

Обводим шаблон карандашом или мелом, и вырезаем при помощи газ. сварки, при необходимости шлифуем заготовку и доводим до нужной кондиции.

Третий способ:

Наверное, самый сложный способ изготовления отвала, когда заготовку нагревают и при помощи матрицы, придают нужную форму, которой может послужить отвал от другого плуга.

Материалом корпуса плуга служит стальной лист марки Ст3 — Ст10 с толщиной 3 мм.

Чертеж деталей плуга для мотоблока

а — лемех из легированной стали;

б — боковой щиток стойки, Ст3;

в — распорная пластина, Ст3;

г — пластина основания плуга, Ст3;

д — полевая доска, уголок 30х30 мм;

е — стойка, труба диаметром 42 мм

Советуем сначала изготовить детали плуга из картона и приложить их друг к другу с соблюдением нужных углов. Так, значения угла α на разных частях корпуса плуга составят от 25° до 130°, значения угла γ — от 42° до 50°. Если самодельная модель плуга из картона устроила вас по всем параметрам, можно переходить к работе с металлом.

Когда металлические части плуга будут готовы, нужно найти дополнительный лист стали толщиной 3 мм, размером 600х600 мм, он понадобится для сборки плуга, и сварочный аппарат (лучше инвертор). На этом листе отступаем от краев 40 мм и отмеряем угол γ0.

Сборка плуга

1 — лемех;

2 — боковой щиток стойки;

3 — дополнительный лист 2-3 мм

При помощи клиньев с углом α0=25 градусов и углом γ0=42 градуса на дополнительный лист устанавливается лемех и прихватывается к листу сваркой, точечно с двух сторон.

С лемехом соединяется боковой щиток стойки вертикально так, чтобы его край заходил за лемех на 4-7 мм, при этом приподнят щиток должен быть выше, чем лезвие лемеха (то есть выше дополнительного листа) на 6-8 мм, чтобы не мешать лемеху, подрезать землю. Щиток тоже прихватывается к лемеху и к дополнительному листу.

Далее к лемеху очень плотно, не оставляя зазора присоединяется отвал, чтобы их поверхности были одним целым. Угол между верхним обрезом отвала и лезвием лемеха равен (γmax − γ0) = 6-8°.

Крепление лемеха плуга

— лемех;

— винт с потайной головкой М8;

— отвал;

— пластина основания;

— уголок 30х30х90 мм;

— гайка М8

При обнаружении, что углы и/или поверхности не соответствуют, то отвал доводится при помощи молотка. После подгонки отвала к лемеху он сзади приваривается к лемеху, и к боковому щитку. Затем боковой щиток сваривается с распорной планкой и пластиной основания, к последней сваркой прихватываются упорные уголки для лемеха.

Далее следует. Еще раз осмотреть готовый плуг, и если все четко сваривается окончательно. Доп. лист отделяется от корпуса зубилом либо МШУ. Все сварные швы шлифуются.

Установка плуга на мотоблок через сцепку

Сцепка – это то, через что крепится плуг к фаркопу мотоблока. Они существуют двух видов: универсальная и стационарная. Универсальная более предпочтительна для работ, так как позволяет выполнить некоторые более точные настройки.

Совет: чтобы установка плуга была проще, поставьте мотоблок на подставки, в роли которых могут быть кирпичи, доски или камни.

Крепление плуга достаточно простое – сцепка для мотоблока занимает свое место на фаркопе и фиксируется одним шквонем.

Многие думают, что, надежно прикрутив плуг на мотоблок, работа пойдет легче и быстрее. На самом деле все как раз наоборот. За счет того, что во время распашки на плуг действуют силы, направленные перпендикулярно плоскости отвала, идет сопротивление, которое так и норовит увести весь агрегат в сторону. При жестком креплении рабочему приходится прикладывать усилия, буквально вдавливая мотоблок в землю. Поэтому необходимо оставить люфт в горизонтальной плоскости около 5 градусов.

Наиболее востребованные типы конструкции

Если говорить о существующих типах конструкций, то самым большим спросом пользуются цилиндрические варианты. Они способны обрабатывать большинство почвенных составов, обеспечивая одинаковое качество. Такое изобретение отлично размельчает куски грунта, но глубина погружения остаётся небольшой. Чаще всего этот вариант применяется для непаханых земель в качестве первичной обработки. В плане изготовления они очень простые, т. к. обладают простой формой и не нуждаются в соблюдении строгих геометрических форм. Для сравнения, изделия лемешного типа гораздо «капризнее».

Полувинтовая версия отлично проявляет себя при переворачивании почвы без тщательного разрыхления. С её помощью можно глубоко проникать в грунт самых тяжелых составов. Если вы собираетесь эксплуатировать плуг на протяжении большого времени, то данный вариант неэффективен, что объясняется высокой затратностью из-за необходимости обслуживания.

Вместо этого опытные дачники отдают предпочтение лемешным плугам. Для них характерна повышенная прочность и надёжность. С их помощью можно проводить обработку земли режущей частью, откидывая её в две стороны с помощью лопастей. Таким образом показатели разрыхления и глубины обработки становятся максимальными. Самостоятельное изготовление подобного решения требует определенных усилий и соблюдения сложной геометрии.

Как сделать плуг для мотоблока и трактора своими руками

Сначала рассмотрим плуг для мотоблока или минитрактора, который можно сделать своими руками по чертежам. Для визуального анализа устройства рекомендуем бесплатно .

Данный плуг агрегатируется с сельхозтехникой тягового класса 0,2. Это могут быть тяжелые мотоблоки или минитрактора:

• Беларус-082;
• Беларус-112;
• Беларус-132Н;
• Беларус-08К;
• КМЗ-012, Т-0,2 (Уралец);
• ХТЗ-8 (Прикарпатец).

Краткие технические характеристики плуга ПН-2-20:

• ширина захвата – 0,4м;
• глубина обработки почвы – до 25см;
• производительность – до 0,05 га/час;
• масса конструкции – 67кг.

Возделывание большого участка земли является трудоемким и энергозатратным процессом, в котором не обойтись без использования технических приспособлений. Благодаря плугу, почву можно должным образом подготовить к посевной, а также обработать для избавления от бурьянов и сухостоя после сбора урожая.

Плуг крепится к механизированной технике, которая посредством высокой тягловой силы приводит агрегат в движение. В процессе работы с плугом верхний слой почвы поддевается лемехом, а после попросту переворачивается. Это позволяет не только взрыхлить землю, но и улучшить ее аэрацию. Более того, обработка почвы с помощью плуга уничтожает до 90% растущих на участке сорняков!

Как изготовить этот полезный агрегат, который необходим в каждом хозяйстве? Для начала нужно позаботиться о приобретении необходимых высококачественных материалов. Для лопастей плуга понадобится сталь толщиной порядка 5 миллиметров. Сам лемех следует сделать съемным, чтобы его периодически можно было доставать и заострять. Для корпуса используйте закаленную сталь, которую перед свариванием не помешает обработать противокоррозионными растворами.

Чтобы изготовить специальный функциональный отвал для плуга, обязательно придерживайтесь следующих рекомендаций:

1. Из металлического листа вырежьте цилиндрическую рабочую поверхность отвала.
2. С помощью листогиба выкроенные детали загибаются на 22-23 градуса, при этом последние строго подгоняются под необходимые форму и размер.
3. Учтите, что размер полой металлической трубы для отвала составляет порядка 55-59 сантиметров в длину. Толщина стенок не должна превышать 5 миллиметров.
4. Саму заготовку отвала нужно предварительно нагреть, чтобы затем произвести матричное выгибание.

Непосредственно корпус для круга можно изготовить из металлического листа толщиной не менее 3-4 миллиметров. Из него вырезается квадрат со сторонами 50 на 50 сантиметров, к которому нужно последовательно приделать лемех, боковые щитки и отвал. При этом следите за строгим соблюдением нужных углов между комплектующими плуга. Наличие зазоров или неточностей при монтировании может пагубно сказаться на долговечности агрегата. Сварив все детали между собой, нужно зачистить швы, а лемех с отвалом желательно зашкурить во избежание появления ржавчины.

Когда Вы освоите все тонкости изготовления плуга для мотоблоков и минитракторов можно переходить на более сложные задачи.

Плуг оборотный 5 корпусный на Т-150 (ПЛП-5-35):

Это 3D-модель 5-ти корпусного оборотного прицепного плуга ПЛП-5-35 на трактор Т-150 или другие трактора с тяговым классом 3 и выше. Используя данную 3D-модель плуга для производства, Вам не потребуются чертежи. Конструкция разобрана на более чем 100 деталей до мелочей. Проект создан 3D-формате CAD файлов *.STEP. Данный формат поддерживается множеством CAD-редакторов, в том числе и бесплатным FreeCAD.

Примечание. Работать с форматом STEP в программе FreeCAD не очень удобно. Программа требует много ресурсов компьютера для загрузки всех деталей устройства. Только лишь на открытия файла на среднем ноутбуке требуется около 10-ти минут. При возможности воспользуйтесь платной профессиональной программой AutoCAD.

Описание работ по сборке

Чертеж простого плуга для минитрактора и мотоблока.

Основным несущим элементом рассматриваемого оборудования является рама, на которую крепятся остальные составляющие. Она изготавливается из металлического профиля круглого или прямоугольного сечения толщиной 2-3 мм. На рамную часть крепятся рабочие корпуса и вспомогательные элементы плуга. Форма рамы соответствует количеству рабочих инструментов плуга и выбранным управляющим элементам.

Геометрические особенности плуга

Схема лемеха плуга.

На представленном чертеже показано устройство лемешно-отвального корпуса плуга. Лемех (I) является самой нижней частью, производящей врезание в почву. Пласт земли двигается к отвалу (IV), который переворачивает, крошит и сдвигает грунт в борозду. Полевая доска (II) служит направляющей для движения плуга и не позволяет смещаться в сторону необработанной пашни. Стойка (III) крепит рабочий инструмент на несущей раме и жестко удерживает нож в рабочем состоянии. Лемех состоит из носка, лезвия и пятки (1, 2, 3), которые обеспечивают успешное проникновение в грунт. Верхний, бороздной и полевой обрезы (6, 4, совместно с крылом (5) и грудью отвала (7) благодаря своим геометрическим параметрам обеспечивают правильное перемещение и рыхление пласта. Конструкция плуга с двумя корпусами выполняют оптимальную вспашку небольших земельных участков на минитракторах. В интернете можно найти множество видео, описывающих работу таких устройств.

Крепление стойки плуга

Стойка исполняется с регулировочными отверстиями для настройки необходимой глубины вспашки. Она выполняется из металлической пластины толщиной 8-12 мм для придания достаточной жесткости при сопротивлении высоким нагрузкам при работе. Стойка крепится на раме болтами, угол наклона корпуса должен обеспечивать нормальное вхождение режущей кромки лемеха в почву.

Изготовление дышла и крепление колеса

Соединение основных узлов плуга.

Рама крепится к минитрактору с помощью стандартного сцепного пальцевого устройства или самодельного дышла. Первые можно взять со старого изношенного оборудования и приварить к передней части несущей конструкции, вторые изготавливаются своими руками в виде дышла с ручкой (примеры можно посмотреть на разнообразных видео в интернете). Различают прямое и V-образное дышло, причем второе более предпочтительное. Оно гасит боковые колебания плуга и обеспечивает прямолинейное движение.

Одной их дополнительных и управляющих деталей самодельного земельного орудия является полевое колесо. Оно служит для обеспечения легкости хода и предотвращения погружения рабочего инструмента в почву. Данные задачи может выполнять одно колесо, но на продвинутых конструкциях разделяют эти функции на два элемента. Полевое колесо крепится к раме на регулируемый кронштейн для обеспечения требуемых настроек плуга.

Крепление и изготовление рабочего органа плуга

Для изготовления основного рабочего инструмента плуга своими руками нужно сделать лемех и отвал. Корпус плуга необходимо производить из легированной стали с улучшенными прочностными характеристиками. В советские времена методические центры сельскохозяйственного машиностроения советовали усиливать корпуса плугов накладками из рессорной стали при обработке иссушенных и целинных земель. Хорошей заготовкой для производства режущей части является использованный диск для циркулярной пилы, материал которого обладает повышенными показателями прочности и жесткости. Лемех имеет форму клина с рабочим углом 40-42º. Лемех рекомендуется крепить к отвалу на болтах или заклепках для возможности снятия и регулярной заточки.

Монтаж отвала

Отвал изготавливается из металлического листа толщиной 3-4 мм с последующим изгибанием газовой сваркой или на вальцевом станке. Более просто сделать самодельный отвал из трубы диаметром 500-600 мм. Сначала делается чертеж-шаблон, затем он накладывается на заготовку, отрезается газовым резаком и обрабатывается на наждаке. Отвал жестко монтируется к стойке плуга при помощи сварки.

Регулировка оборудования для минитрактора производится на ровной площадке с твердым покрытием. Полевое колесо устанавливается на подставку, выверенную под глубину вспахивания. Лемех опускается до упора с опорной плоскостью, причем пятка должна быть параллельна поверхности земли. Стойка закрепляется в выбранном положении и оснастка готова к использованию. Чтобы проверить правильность настройки плуга, нужно сделать контрольную вспашку.

Подробнее сборка плуга показана на видео:
