Что такое картофелесажалка и для чего нужна, как сделать своими руками

Характеристики

Подавляющее большинство сажалок для картофеля имеют примерно одинаковую конструкцию и включают следующие элементы.

• Резервуар для семенного материала – выполняется из оцинкованного металла с толщиной 0,9 мм. Емкость – не ниже 20 кг семенного материала.
• Рама с колесами – выполняет функции основного несущего каркаса, он является местом крепления всех основных элементов установки, рамка, как правило, одноточечная, реже – смещенная.
• Опорные колеса – нужны для выполнения разворота транспортировки механизма по участку.
• Сошники – необходимы для прокладывания борозды.
• Привод посадочного механизма – работает за счет вращения колес с передачей крутящего момента на металлическую цепь, может дополнительно оснащаться ложками либо чашками, зафиксированными на выравнивающих кронштейнах.
• Заделывающие диски – особые приспособления, позволяющие закрыть землей обработанные борозды.

Все эти механизмы можно приобрести в любом крупном магазине, торгующем сельскохозяйственной техникой, но некоторые мастера предпочитают делать их своими руками – следует отметить, что эффективность последних ничуть не уступает фабричным изделиям. Немного иную конструкцию имеет картофелесажалка, пригодная для высаживания пророщенного картофеля, который уже содержит ростки. Для такой конструкции характерно отсутствие загрузочного бункера, а также установленный наоборот. Это машина, в большей степени ориентированная на физический труд, однако, и всходы получаются тоже гораздо быстрее.

Помимо вышеописанных функций, многие сажалки для мини-трактора имеют некоторые дополнительные возможности регулировки:

• регулирование глубины посадки;
• регулировка расстояния между клубнями;
• установка ширины междурядья;
• регулировку окучников.

Кроме того, заводские модели бывают дополнены специализированными емкостями, в которых содержится удобрение для земли, по ходу работы минеральные подпитки высыпают в лунки, куда затем высаживается картофель.

Посадка картофеля

Таким образом, тяжёлый ручной труд исключён при использовании механизированных приспособлений. В этом случае посадка картошки происходит в несколько раз быстрее. Мотоблок с прицепной сажалкой делает борозду, в неё автоматически попадает картофель, а следом окучник засыпает лунки. Получается, что за один проход высаживают семена и утрамбовывают землю. Время тратится лишь на разворот агрегата в обратную сторону. Поэтому, если есть большой земельный участок, — это незаменимый помощник. Необходимо только следить за ним и своевременно проводить техническое обслуживание.

Кроме прицепных автоматических картофелесажалок также широко используют и ручные приспособления для посадки. Это наиболее популярный «вороний клюв». При посадке острие вонзают в почву, затем в полость «клюва» бросают картошку. Далее, черенки смыкают, «клюв» открывается, а картофелина остаётся в земле.

В начале сентября собирают урожай картофеля. А пока он созревал, народные умельцы всё лето могут трудиться над изготовлением картофелекопалки и других полезных устройств. Например, картофелечистка, своими руками созданная, будет прекрасным помощникам на кухне.

Преимущества и недостатки

Картофелесажалка обладает следующими достоинствами:

• она позволяет отказаться от использования физической силы и такого инструмента, как лопата;
• способствует уменьшению временных затрат при посеве;
• даёт возможность закладывать картофель на одинаковую глубину с равномерными дистанциями;
• допускает использование в качестве устройства для посадки других агрономических культур.

• Механизм обладает хорошим диапазоном скоростей. Он позволяет тонко настраивать ширину и глубину высева. Стоимость устройства приемлемая, расходы на его приобретение окупаются в течение одного сезона. Для тяжёлых грунтов придётся дополнительно покупать кованные колёса.
• Если у вас инженерный склад ума и вы обладаете всеми необходимыми инструментами, то лучший вариант — это самодельная картофелесажалка для минитрактора. Вы затратите минимум усилий и средств, а качество практически ничем не будет уступать промышленным вариантам.

Картофелесажалка для мотоблока чертежи и размеры

Принцип работы картофелесажалки

Глубину посадки и интервал между лунками вы регулируете сами

Техника посадки — самоходная, важное условие, чтобы колеса хорошо сцеплялись с землёй и конвейер работал исправно

Плуг делает траншею, затем семенной материал попадает в лунку, и специальные лопасти засыпают их грунтом и разравнивают поверхность. В итоге получаются ровные грядки и интервал между ними.

Состоит она из ёмкости, в которую засыпается картошка. По виду она может быть как прямоугольной, так и конусообразной, самая главная часть — это дно, из которого будет подаваться картошка в специальные корзины. Они же закреплены к ленте с обратной стороны сажалки.

На что обратить внимание:

• Вместимость бункера, чем больше ёмкость, тем меньше вы будете тормозить работу, чтобы засыпать новую порцию клубней. Стандартный бункер от 2 до 6 вёдер;
• Масса аппарата и его продуктивность;
• Регулировка и манёвренность.

Посадка картофеля

Таким образом, тяжёлый ручной труд исключён при использовании механизированных приспособлений. В этом случае посадка картошки происходит в несколько раз быстрее. Мотоблок с прицепной сажалкой делает борозду, в неё автоматически попадает картофель, а следом окучник засыпает лунки. Получается, что за один проход высаживают семена и утрамбовывают землю. Время тратится лишь на разворот агрегата в обратную сторону. Поэтому, если есть большой земельный участок, — это незаменимый помощник. Необходимо только следить за ним и своевременно проводить техническое обслуживание.

Кроме прицепных автоматических картофелесажалок также широко используют и ручные приспособления для посадки. Это наиболее популярный «вороний клюв». При посадке острие вонзают в почву, затем в полость «клюва» бросают картошку. Далее, черенки смыкают, «клюв» открывается, а картофелина остаётся в земле.

В начале сентября собирают урожай картофеля. А пока он созревал, народные умельцы всё лето могут трудиться над изготовлением картофелекопалки и других полезных устройств. Например, картофелечистка, своими руками созданная, будет прекрасным помощникам на кухне.

Originally posted 2018-03-28 15:01:11.

Инструкция по эксплуатации

Все рекомендации по работе с картофелесажалками похожи друг на друга вне зависимости от используемой модели, различие сохраняется лишь в некоторых моментах. Основные рекомендации сводятся к следующим.

• В бункер для клубней нельзя засыпать семенного материала больше, чем это указано в руководстве по использованию.
• Картофелесажалку, нагруженную полностью, перемещать запрещается.
• Перед началом использования следует убедиться в том, что колея колес картофелесажалки и мини-трактора совпадает.

Совсем скоро начнется очередной сельскохозяйственный сезон, и важно к нему грамотно подготовиться. Gardenshop подготовил рекомендации по использованию картофелесажалок и копалок с минитракторами СКАУТ и Файтер

Общеизвестно, что для наилучшего урожая картофель рекомендуется высаживается на расстоянии в 600-700 мм между рядами. При посадке клубней при помощи минитракторов СКАУТ и Файтер с использованием однорядных картофелесажалок PL-20, PL-50 Вам понадобится переходная плита, которая позволит добиться требуемой ширины междурядий.

Рис.1. Установка переходной плиты.

Данная конструкция смещает ось картофелесажалки на 100-200 мм влево, что совместно с расширяемой колеей трактора обеспечит необходимое расстояние 300-350 мм от центра колеса до центра картофелекопалки.

Рис.2. Картофелесажалка PL50 на мототракторе Скаут, с использованием переходной плиты.

Для ускорения процесса посадки картофеля рекомендуем использовать двухрядные картофелесажалки PL50/2, при этом переходная плита Вам не понадобится, и картофель можно высаживать с оптимальным расстоянием между рядами — 600 мм.

Рис.3. Сажалка PL50/2 на тракторе Скаут.

Картофель, посаженный при помощи малой техники эффективнее всего выкапывается при помощи транспортерной или грохотной картофелекопалки.

При этом Вам также необходимо сместить картофелекопалку влево на 100-200мм при помощи переходной плиты, чтобы колеса трактора перемещались по междурядьям, а нож картофелекопалки по грядке.

Рис.4. Транспортерная картофелекопалка на мототракторе Скаут.

Рациональное использование навесного оборудования для минитрактора не только позволит снизить трудозатраты при выращивании картофеля, но и обеспечит достойный урожай осенью.

Предлагаем Вашему вниманию видео с примером работы картофелекопалки на технике СКАУТ.

Настройка картофелесажалки

Перед началом работы с картофелесажалкой следует проверить техническое состояние данного оборудования, прочность соединений и рабочих узлов, после чего осуществляется настройка агрегата в соответствии с состоянием почвы на обрабатываемом участке. Практически во всех сажалках для минитракторов можно регулировать и устанавливать определенное расстояние между клубнями, глубину посадки и интервал между рядками.Для настройки данного изделия регулируют глубину работы сошников и окучников, густоту посадки, расстояние междурядий, высоту и форму гребней и дозирование удобрений.

Изготовление сажалки своими руками

Создание агрегата начинается со сбора всех необходимых материалов, запчастей и инструментов. А также подготовки площадки, где будут проводить сварочные и другие работы.

Материалы и инструменты для изготовления

Сооружение картофелесажалки — дело непростое. Но домашним мастерам не составит труда сделать подобную технику. Для этого придётся собрать следующие детали:

• металлический уголок или профильная квадратная труба для рамы;
• ось с подшипниками для грунтозацепов;
• две шестерни и цепь для транспортёра;
• стальная проволока на 5—6 мм;
• любой конусный бункер или смастерить самому из жести;
• грунтозацепы (их делают из маленького газового баллона).

Кроме этого, должна быть обустроена площадка, где расположены тиски и сварочный стол для сборки и регулировки самоделки.

И также понадобятся инструменты:

• болгарка с набором отрезных дисков;
• сварочный аппарат постоянного тока с электродами;
• дрель, свёрла по металлу;
• прочий набор слесарного инструмента.

Теперь можно приступать к сборке, следуя инструкции и советам умелых мастеров.

Пошаговая инструкция по сборке

Чтобы сделать картофелесажалку своими руками, чертежи, необходимые схемы и подробные размеры должны быть заранее подготовлены

Важно знать порядок работ:

• Конструируют раму. Её сваривают габаритом 60 x 30 см из профильной трубы. Затем на неё монтируют ось со звёздочкой. Это будет основной привод сажалки.
• Изготавливают грунтозацепы. Их часто делают из газового баллона. Его разрезают по кругу и получают два кольца шириной по 8—10 см. Затем на них наваривают ступицы и крепят к оси посредством шпилек. Колёса должны быть съёмными.
• Мастерят бункер. Его изготавливают из листовой жести толщиной 1 мм или берут готовый от старой стиральной машины. Ёмкость должна вмещать примерно 30—40 кг картошки.
• Делают транспортёр. Он представляет собой цепь с наваренными ячейками диаметром 5—6 см.

Их делают из стальной проволоки и приваривают через каждые 8—9 звеньев, что позволяет укладывать клубни на расстоянии 30—40 см друг от друга в одном ряду. Затем крепят выгрузную трубу диаметром примерно 100—120 мм. По ней корнеплоды поступают непосредственно в борозду, поэтому нижний край трубы должен соприкасаться с бороздоделом. Теперь действуют так:

• Устанавливают крепление к мотоблоку. Его мастерят из швеллера или уголков. Этот узел должен регулироваться по вертикали для удобства сцепки с мотоблоком.
• Крепление окучника для засыпки лунок. Позади рамы устанавливают два диска, с помощью которых осуществляется укрывание картофелин почвой. Это приспособление напоминает обыкновенный окучник с регулируемыми углами поворотов.
• Устанавливают плуг для создания борозды. Его крепят к трубе транспортёра. Он работает по принципу рала, то есть рыхлителя почвы. Его мастерят сами или применяют плужок от сельскохозяйственных культиваторов. Задача плуга — делать борозду для укладывания картофелин.

Точно так же изготовляют картофелесажалку для минитрактора своими руками. Чертежи её широко представлены на сайтах самодельщиков. Как правило, она двухрядная, и поэтому имеет два бункера и два транспортёра. Принцип работы абсолютно аналогичен однорядной сажалки. Её мастерят как навесную, так и прицепную. Для среднего мотоблока она тяжеловата, так как в ёмкости загружают свыше центнера картошки. Её производительность позволяет сделать посадку клубней на 30 сотках за 1—1,5 часа работы.

https://youtube.com/watch?v=hSGLQiedgsM

Ручная

Картошка – самая популярная культура не только в нашей стране, но и во всем мире. Она питательная, вкусная, однако сложна в посадке.

Но большие поля следует обрабатывать при помощи сельскохозяйственной техники. Так для вскапывания и посадки картошки на участке в 10 соток, фермеру необходимо обработать собственными руками около 20 тонн земли. Это труд соизмерим с разгрузкой целого железнодорожного состава. Самым простым способом решить эту неприятную проблему является изготовление ручной картофелесажалки. Это очень простое устройство, которое сделать может практически каждый.

Ручное устройство представляет собой трубу (пустую внутри) с отверстием вверху, а снизу – клапан сдвижного типа. Для более глубокого понимания (в том числе размеров) изучим детально схему приспособления.

Чертежи и размеры зернодробилки

Труба должна быть срезана под углом снизу для образования острого черенка, задача которого погружаться в землю. Скос содержит клапан сдвижного типа. Задача клапана в том, чтобы открываться лишь в тот момент, когда клубень уже находится внутри на нужной глубине.

Чтобы избежать разной глубины при посадке, необходимо на нужном расстоянии от скоса разместить метку. Такой меткой может служить специальное плоское приспособление, которое упирается в землю и не позволяет трубе двигаться вглубь. Это очень удобно, ведь такой ограничитель позволяет углублять клубень вниз, помогая ногой (на подобии лопаты).

Верхняя часть устройства является открытой, здесь может быть специальная емкость с картошкой и дозатор, не позволяющий отправлять под землю несколько штук сразу.

Практичность устройства – самая главная ее характеристика. Многие стараются изготовить картофелесажалку компактной, удобной и даже трудятся над ее дизайном

Это все – немаловажно, однако никогда не следует забывать об основной задаче устройства. Картофелесажалка не должны быть большой и тяжелой, поэтому трубу следует взять не более метра в длину и обязательно тонкостенную

Следует помнить, что труба должна без сложностей выдерживать погружение в грунт и давление со стороны чернозема, поэтому материал должен быть очень прочным. Варить ее из листа жести – не самая лучшая идея, ведь деформаций не избежать.

Клапан принято изготавливать из стали. При помощи обычной дверной завесы можно изготовить простейший шарнир для крепления клапана. Из металлического уголка можно сделать подножку.

После того как все компоненты и инструменты подготовлены, следует приступить к непосредственной сборке:

1. При помощи угловой шлифмашины (болгарки) срезаем трубу под углом, добиваясь оптимального заострения (чем острее получится конец трубы, тем лучше она будет входить в грунт).
2. Изготавливаем клапанную крышку, которая должна достаточно плотно закрывать трубу в нужный момент.
3. К корпусу трубы фиксируем шарнирный механизм.
4. На расстоянии 200 мм от острия трубы, при помощи сварки, устанавливаем подножку (ее длина соответствует дистанциями между кустами, которые ожидаются в будущем).
5. К трубе необходимо прикрепить ручки и емкость для клубней (не следует устанавливать огромную емкость).

Выбор агрегата

Для маленького участка подойдёт однорядная, для большого – двухрядная картофелесажалка. Первая очень доступна и проста в управлении, вторая обладает большей мощностью.

Двухрядную фермеры любят больше, для ее работы необходимо отрегулировать размер между бороздами, включить первую скорость, семенной материал будет подаваться через специальную трубу.

Рекомендуемая скорость не более 1 км в час. Диски справляются со своей работой отлично, лопасти глубоко прорывают землю и закапывают клубни.

Чем сложнее и функциональнее изделие, тем оно дороже, нужно просто понять, готовы ли вы потратить большую сумму денег на эту технику. По типу делятся на цепные и ленточные аппараты.

Первые обеспечивают агрегату хорошее вращение, но цепь может повредить клубни, чего не сделает лента. Но минус ленточных в том, что аппарат может забуксовать и оставить пустые лунки.

Если вы приобрели картофелесажалку для мотоблока, то ее обслуживание достаточно простое, необходимо проходить своевременные техосмотры и делать при надобности ремонт.

Различают следующие виды картофелесажалок:

• Ложечковые. Система состоит из ложечек, которые находятся на ремне. Плюс в том, что они сразу создают земляной гребень и ещё опрыскивают грунт инсектицидными препаратами. Расстояние между рядами большое и это отлично для саженцев;
• Плоскоременные. Основа — это ремень. Достоинство в том, что клубни не режутся;
• Накалывающие. Здесь посадка идут уже разрезанными клубнями;
• Линейная. Лента поставляет картофель в ёмкость, затем в желоб и в землю.

Вся эта работа элементарна и проста, если сравнивать ее с тяжёлым ручным трудом посадки клубней. Остаётся сделать выбор: купить или сделать самому этот чудо-аппарат.

• Комбайн Енисей: технические характеристики, обслуживание, ремонтопригодность, надежность и эффективность (115 фото)

• Самодельный комбайн: как и из чего построить миникомбайн для уборки урожая. 130 фото и видео инструкция постройки машины

• Культиватор своими руками: чертежи, схемы, устройство и основные элементы самодельного аппарата (90 фото)

Правила эксплуатации

Для настройки работы картофелесажалки СН-4Б изначально выбирают рабочую скорость. Это делается по соответствующей таблице нормативов.

К примеру:

• при работе с тянущим трактором МТЗ-80 на второй передаче, обеспечивающей скорость от 6 до 7 км/ч, а также при установленной звездочке z=20 высаживается от 59 до 71 тыс. клубней на 1 га;
• при работе со звездочкой z=18 число клубней составляет от 42 до 47 тыс. шт.;
• при работе со звездочкой z=16 число клубней составляет от 35 до 41 тыс. шт.

ВОМ обеспечивает зависимость производительности привода от скорости вращения осей ведущих колес трактора. Поэтому расстояние между высеваемыми клубнями не зависит от скорости движения картофелесажалки. ВОМ делает 3,5 оборота на один погонный метр траектории движения агрегата. Тем не менее, нерасчетная, то есть, слишком высокая скорость движения техники повышает риск пропущенных участков для высадки клубней и их повреждений. Высокая скорость посадки вредна для семенного материала.

Сменную звездочку выбирают по факту пробных проходов. Для этого нужно, чтобы картофелесажалка прошла не менее 8-10 м. Если расстояние между гребнями рядов составляет 70 см, подсчитывают число высаженных клубней на длине в 7,14 м. По площади это составит 5 кв. м. Далее полученное количество умножают на 2000 – это будет число картофелин, которое требуется для высевания на гектаре. Если полученное значение не попадает в нормативный интервал, то звездочка на валу редуктора заменяют.

Как сделать картофелекопалку для минитрактора своими руками

Рассмотрим изготовление картофелекопалки для минитрактора своими руками. Картофелекопалка транспортерная может быть собрана собственноручно. Для этого необходимо иметь под рукой чертежи, на которых детально будут расчерчены все части агрегата.

Насколько целесообразнее изготовлять такое оборудование самому, решать каждому, но следует учесть, что самодельная картофелекопалка подходит для вспахивания небольшого участка. Большие площади лучше обрабатывать промышленным оборудованием, приобретенным у производителя. При уборке картофеля копалка, своими руками для трактора изготовленная, проходит по участку, выкапывает и собирает клубни.

Для того чтобы собрать орудие пассивного типа, понадобятся материалы. В первую очередь, лист железа из прочной стали, который будет выполнять функцию лопаты. Желательно, чтобы его ширина была не меньше 3-5 мм, в противном случае железо будет быстро затупляться. Многие используют диски циркулярки, из которых вырезают два сектора и сваривают между собой. Такая сталь намного выносливее и служит дольше.

Для отсеивания земли подойдут прутья из арматуры. Их приваривают с тыльной стороны лопаты.

В качестве подвеса можно использовать металлический швеллер, предварительно рассчитав глубину погружения в землю.

Лопаточная часть должна иметь форму треугольника для лучшего погружения в почву. Устройство с помощью крепежей прикрепляется к мотоблоку и требует обычного передвижения по посаженным картофелем рядам.

Может быть изготовлена грохотная картофелекопалка на трактор своими руками. Сборка этой конструкции сложнее предыдущей, поэтому понадобится заранее продуманная схема. Во избежание быстрой поломки самодельная картофелекопалка должна быть изготовлена из добротных материалов. Чтобы создать эффективное сооружение, есть смысл потратить на него чуть больше времени, и оно окупится экономией затраченного времени на вспашку и сбор урожая.

Самодельная картофелекопалка для трактора изготовляется из таких материалов:

• металлическая профильная труба для рамы;
• железный пласт (3-4 мм) для ковша;
• железная арматура;
• металлический швеллер для вертикальной тяги;
• ступица из передней части любой легковушки;
• редуктор;
• может пригодиться карданный вал;
• шлицевое соединение от КПП;
• одно или два колеса (зависит от типа устройства);
• элементы крепежа;
• инструменты: дрель, болгарка, сварочный аппарат.

От размера колеса будет зависеть высота устройства над почвой. Рама держится на двух точках опоры. Редуктор срабатывает или от колес, или от вала отбора мощности культиватора. Шлицевое соединение нужно для подвижности лемеха и колебательных движений решетки.

От угла наклона решетчатой части будет зависеть способ сбора урожая. Если грохотную часть сильно наклонить вниз, то картофель будет сыпаться на землю. При изменении угла наклона и поднятии решетчатой части вверх клубни будут задерживаться на сетке, и тогда их можно будет собрать сразу в мешок, но для этого нужно будет машину постоянно останавливать.

Картофелекопалка своими руками может иметь любую форму и размеры, все зависит выбора конструктора

Важно сохранить принцип работы, предполагающий загребание земли с клубнями картофеля в решетку, в которой будет происходить их отсеивание. Самодельные картофелекопалки к минитрактору можно изготовить из старых деталей машин и любых подручных средств. Самое главное, чтобы картофелекопатель соответствовал всем нормам безопасности и не наносил травмы в процессе эксплуатации

Самое главное, чтобы картофелекопатель соответствовал всем нормам безопасности и не наносил травмы в процессе эксплуатации.

Веерная картофелекопалка

Конструкция такой картофелекопалки довольно проста, ее можно изготовить из подручных средств. Главное, чтобы металл был прочным, например, сталь.

Другое название – стрельчатая копалка – отражает внешний вид данного устройства: к лемеху прикреплены стальные зубья, похожие на веер или стрелы.

Состоит конструкция всего из трех элементов:

• лемех
• зубья
• кронштейн

Для лемеха необходима листовая сталь (толщина 3-4 мм). Прямоугольный стальной профиль для кронштейна, прутья круглого сечения или арматура не толще 10 мм для зубьев.

Принцип действия такой конструкции: лемех приподнимает пласт почвы вместе с клубнями и направляет на наклонно расположенные зубья, на которых картофель очищается от земли, после чего падает на поверхность почвы.

Такая конструкция считается одной из самых надежных, а также проста в исполнении. Подробные чертежи можно найти в Интернете.

Назначение

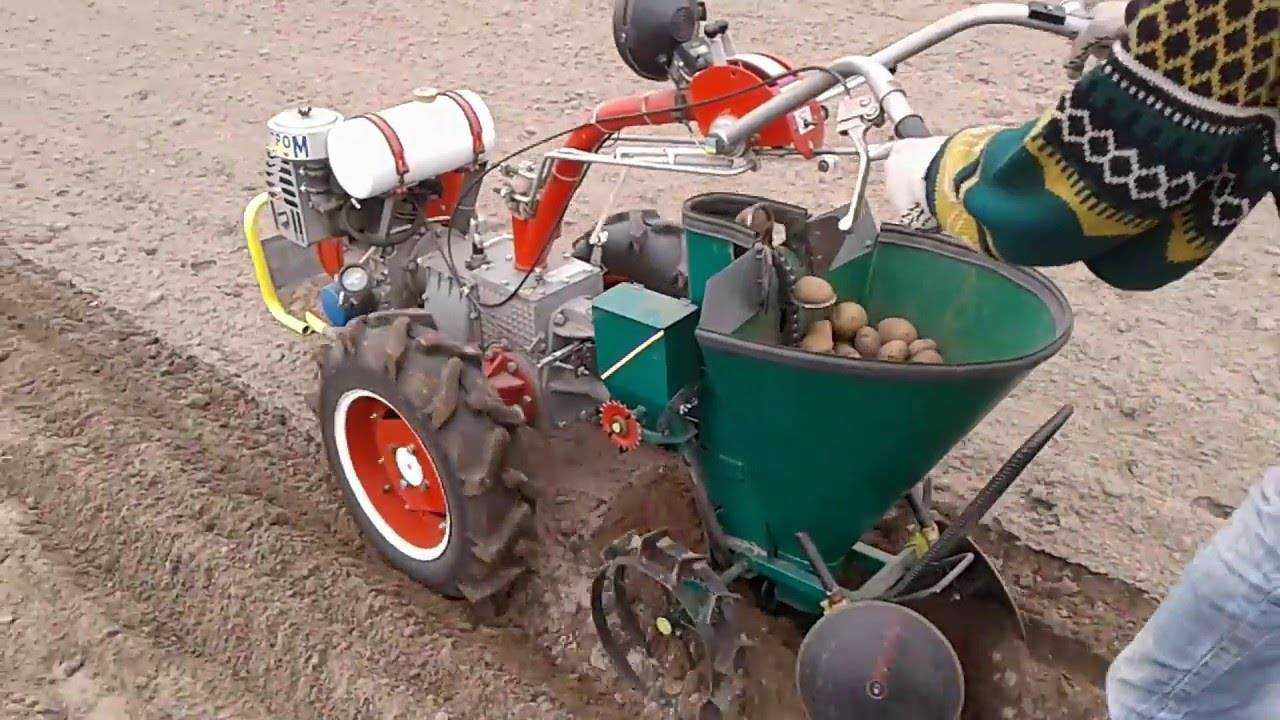

Картофелесажалка для мотоблока: принцип работы, как сделать своими руками

С наступлением весны большое число огородников начинает высадку картофеля. Это непростая задача, и если участок большой, то справиться с ней поможет мотоблок и картофелесажалка.

Что это такое, какие виды существуют и как изготовить своими руками – все эти вопросы мы раскроем в нашем материале.

Картофелесажалка для мотоблока – описание

Картофель – «второй хлеб», овощ, занимающий на наших столах привилегированное место. Мотоблок и картофелесажалка – незаменимые вещи огородника, которые максимально упрощают высадку этой культуры.

Использование картофелесажалки позволяет быстро получить траншею для высадки плодов, а также обеспечивает прекрасные условия для будущего прорастания урожая и его сбора (рыхление, окучивание, копку).

Принцип работы

У картофелесажалки есть специальное опорное колесо, плуг и окучники. Подходит для мотоблоков любого класса. Принцип работы заключается в следующем:

1. плуг делает в почве борозды;
2. с помощью специального приспособления в почву вносятся удобрения;
3. укладываются корнеплоды картофеля;
4. окучником засыпаются грядки.

Такое оборудование стоит приобрести по той причине, что его можно будет использовать несколько раз в году. С его помощью можно производить также и окучивание картофеля, что еще больше упрощает уход за землей.

Виды картофелесажалок

Рассмотрим основные типы картофелесажалок, которые используются в нашей стране и пользуются наибольшей популярностью.

KC – 1

Используется вместе со средними и тяжелыми (а также самодельными) мотоблоками. Масса – 25 кг., колесная база имеет ширину 70 см. С помощью этой машины можно сделать ряд шириной в 60-70 см., за 1 час можно посадить 0,2 г. (5,5 клубней на каждый м. кв.)

KC — 1A

Машина весит 33 кг., мощность – 34 л. ведра. Производительность – 60 см. на 1 м. кв., что позволяет высаживать за 1 час до 5-и клубней. Овощи выкладываются в воронки, после чего со специального контейнера укладываются в почву по 1 шт.

KCM – 1

Позволяет равномерно высаживать картофель диаметром до 4 см., весит – 44 кг., имеет емкость 41 л. ведро. Может сажать плоды в ряды шириной по 40-60 см., используется как с отечественными, так и зарубежными мотоблоками.

KCM — 1A

Весит 33 кг., имеет бункер емкостью 34 л. ведра, колесную базу 40-60 см., и позволяет одновременно высаживать по 5 корнеплодов в ямки, шириной 50 см. За 1 час позволяет высадить 0,25 га. картофеля.

KCT — 1T

Самое маленькое устройство, по техническим параметрам схожее с предыдущим. Кроме высадки картофеля, может производить удобрение почвы.

Картофелесажалка своими руками

Многие садоводы не желают тратить деньги на покупку картофелесажалки (при стоимости от 10 тыс. руб. до нескольких сотен тысяч). Поэтому, они решают изготовить самодельную машину для высадки овоща. Разберемся, как ее изготовить.

Сиденье и ось

Машина обязательно должна иметь подножки, стремянки и сиденье. Рама сиденья варится из сварных уголков, после чего, для более привлекательно вида, укомплектовывается поролоном, досками и кожзаменителем.

Сиденье также крепится к раме с помощью уголков, затем на машину монтируется специальная подножка, для более комфортной работы.

Ось агрегата делается из чугунной или стальной трубы (толстостенной), так как на нее постоянно будет оказываться повышенная нагрузка. Она оборудуется дополнительными металлическими вставками, которые крепятся на штифты.

Как только будет проведена полная сборка агрегата, все штифтовые механизмы свариваются. Ось крепится к аппарату с помощью прочных прижимов и болтов необходимого размера.

Колеса

Можно применять как готовые варианты от мелкой сельскохозяйственной техники, так и изготовить самодельные – с помощью листов стали. Второй вариант более подходящий, так как «на выходе» получатся максимально прочные и широкие колеса.

Колесные ступицы свариваются с листами стали, и крепятся на пару шарикоподшипников. Подшипники позволяют установить колеса на шиповые оси, что предохраняет их от повреждений и загрязнения.

Рыхлители

Держатели для рыхлителей собираются из квадратной штанги с помощью сваренных между собой уголков размерами 50 на 50 на 0,5 см. Лучше использовать именно сварные уголки, так как обычные квадраты могут деформироваться.

Высеватель

Устройство посадки делается из стальной трубы диаметром 10 см. Внизу к ней приваривается сошник, который будет вспахивать почву. Сошник должен быть регулируемым, чтобы можно было контролировать глубину посадки.

Дисковые заделочные элементы для формирования ямок можно взять от любой сеялки. Но, предварительно нужно будет их модифицировать – просверлить отверстия для ступиц и поставить новые подшипники.

Как сделать картофелесажалку для минитрактора своими руками – конструкция и чертеж

Навесное оборудование для различной сельскохозяйственной техники позволяет существенно расширить применение этих агрегатов в условиях сельской местности. Наличие мотоблока или минитрактора (например, российского производства) ещё не говорит о том, что вам под силу будет выполнение абсолютно любых задач на земле.

К примеру, стрижка газонов, либо посадка клубней картофеля будет для вас недоступна без применения дополнительного оборудования.

Во многом, земля обрабатывается именно для посадки в неё картошки, ведь не даром её называют «вторым хлебом». Безусловно, многие привыкли делать посадку картофеля мотоблоком (например, дон), вручную или при помощи картофелесажалки для минитрактора, но можно задуматься об изготовлении картофелесажалки своими руками.

Дело это довольно кропотливое, поэтому нужны определенные знания и умения, прежде чем приступать к работе.

Сами картофелесажалки могут различаться между собой по целому ряду отличительных черт и критерий. Рассмотрим каждую градацию в отдельности.

Итак, картофелесажалки могут отличаться по типу технологического процесса:

Агрегаты, осуществляющие посадку пророщенных клубней. Такие плоды имеют развитые ростки, которые могут прорости уже через 20 дней с момента их посадки в почву.

Картофелесажалки, осуществляющие посадку непророщенных клубней. Безусловно, не у всех есть возможность хранить картофель в правильных условиях, когда ростки формируются в нормальном режиме. Для таких случаев и используются подобные агрегаты.

Картофелесажалки смешанного типа.

Картофелесажалки могут отличаться по количеству рядов:

Однорядные картофелесажалки. Такое устройство соединяется с минитрактором (см. тут), имея в наличии один резервуар для картофеля. Вместимость такого бункера для клубней будет достигать, в среднем, 140 кг.

Более подробно о картофелесажалке однорядной смотрите на видео:

• Двухрядные агрегаты. Имеет ту же конструкцию, что и однорядная картофелесажалка.
• Оба типа агрегатов используются для высадки картофеля на относительно небольших площадях территории, развивая достаточно высокую скорость – до 15 км/ч. Ввиду того, что они обладают более компактными габаритами, они намного мобильнее, чем 4-рядные аналоги.

4-рядные картофелесажалки. Подобные агрегаты способны высаживать картофель на площади в 2 гектара, примерно за один час работы. Они имеют в наличии бункер, которые вмещает в себя порядка 550 кг клубней, а также обладают четырьмя элементами высадки.

Кроме того, картофелесажалки могут различаться по типу их присоединения к движущему агрегату:

• прицепные;
• полунавесные;
• навесные.

Заключение

Изготовление картофелесажалки своими силами представляется довольно сложным делом, поэтому нужно взвесить все «за» и «против», прежде чем приниматься за работу. Безусловно, самостоятельная сборка поможет вам сохранить ваши сбережения, но и потребует от вас немалого количества технических знаний и умений.

Но, если вы в себе уверены, и не раз самостоятельно изготавливали какое-либо приспособление, то и сборка самодельной картофелесажалки станет для вас довольно понятным и осуществимым делом. Кроме того, это достаточно увлекательно, как и все дела, производимые своими собственными руками.

В общем, любой мужчина оценит по достоинству результаты работы, а также самим процессом изготовления.

Заключение

Изготовление картофелесажалки своими силами представляется довольно сложным делом, поэтому нужно взвесить все «за» и «против», прежде чем приниматься за работу. Безусловно, самостоятельная сборка поможет вам сохранить ваши сбережения, но и потребует от вас немалого количества технических знаний и умений.

Но, если вы в себе уверены, и не раз самостоятельно изготавливали какое-либо приспособление, то и сборка самодельной картофелесажалки станет для вас довольно понятным и осуществимым делом. Кроме того, это достаточно увлекательно, как и все дела, производимые своими собственными руками.

В общем, любой мужчина оценит по достоинству результаты работы, а также самим процессом изготовления.

Заключение

Изготовление картофелесажалки своими силами представляется довольно сложным делом, поэтому нужно взвесить все «за» и «против», прежде чем приниматься за работу. Безусловно, самостоятельная сборка поможет вам сохранить ваши сбережения, но и потребует от вас немалого количества технических знаний и умений.

Но, если вы в себе уверены, и не раз самостоятельно изготавливали какое-либо приспособление, то и сборка самодельной картофелесажалки станет для вас довольно понятным и осуществимым делом. Кроме того, это достаточно увлекательно, как и все дела, производимые своими собственными руками.

В общем, любой мужчина оценит по достоинству результаты работы, а также самим процессом изготовления.
