Снегоуборочная лопата на мотоблок своими руками

Как сделать отвал для мотоблока своими руками?

Лопата для мотоблока – это один из наиболее простых вариантов отвала, однако это не значит, что на ее изготовление потребуется 30 минут времени и минимум подручных материалов. Напротив, если вы хотите сделать лопату на мотоблок, вам потребуется тщательно подготовиться и заранее приобрести все необходимые инструменты и материалы.

Для того чтобы самодельный отвал получился как можно более качественным обязательно изучите чертежи. Они подскажут вам размеры и порядок крепления элементов приспособления для расчистки.

После детального изучения чертежей подготовьте все необходимое оборудование и материалы. Для работы вам понадобится:

жестяные листы, толщиной не менее 3 мм. Размеры листов должны составлять 85 x 22 x 45 см;
1 металлическая стойка – для этого подойдет стальная труба;
4 ребра жесткости, толщиной около 4 мм;
полоса из стали такой длины, чтобы ею можно было охватить отвал. Толщина полосы должна составлять не менее 5 мм;
2 проушины для крепления тяги отвала;
набор шайб и гаек;
квадратная труба, сечением 4×4 см и длиной 1 м;
комплект сверл, диаметром 5–6 и 8–9 мм;
плоский кусок резины;
2 штанги, длиной 52 см каждая;
1 лист стали, толщиной 10–12 мм с размерами 60 x 60 см;
аппарат для сварки;
болгарка с дисками для резки стали;
перфоратор или электрическая дрель.

Имея под рукой все вышеперечисленные материалы и инструменты, вам будет проще изготовить навесной снегоуборщик для мотоблока. Правильный порядок действий выглядит следующим образом:

В первую очередь сделайте заборный ковш. Для этого возьмите ребра жесткости и сварите с них каркас с тремя горизонтальными и четырьмя вертикальными направляющими .Далее нагрейте газовой горелкой стальные листы и аккуратно согните металл таким образом, чтобы он получил форму ковша. Готовый элемент приварите к каркасу из ребер жесткости. В итоге у вас должен получиться снежный отвал идентичный тому, что показано на фото;

Далее сделайте нож для уборки снега – этот элемент должен измельчать слежавшийся снег и усилить снегоочиститель на мотоблок. Чтобы изготовить нож, возьмите стальную полоску и просверлите в ней 3 одинаковых отверстия, диаметр которых должен составлять 5–6 мм. Дистанция между ними не должна быть меньше 10 см. Далее закрепите нож болтами, положив между ним и ковшом резиновую прокладку;
Следующим шагом станет изготовление и монтаж механизма крепления. Отрежьте кусок трубы, сечением 4×4 см и приварите его к тыльной стороне ковша примерно посередине элемента. В средней части трубки приварите деталь в форме полукруга – для этого возьмите толстый кусок стали. В полукруге проделайте 3 одинаковых отверстия, которые в дальнейшем понадобятся для вкручивания болтов;
Далее возьмите такой же кусок трубы и сделайте из нее держатель, напоминающий по форме букву «Г». Один из концов держателя аккуратно вставьте в одно из отверстий в полукруге, а второй конец надежно закрепите на раме мотоблока;
Регулировать высоту подъема ковша можно посредством двух болтов, вкрученных в поверхность имеющихся углублений в квадратной трубе. Более детально об изготовлении снегоуборочного отвала расскажет видео.

Сделав лопату на мотоблок для уборки снега нужно обязательно проверить работоспособность приспособление. В первую очередь протестируйте исправность механизма регулировки высоты отвала – это даст уверенность в том, что при уборке во дворе вы не повредите декоративное покрытие придомовой территории. Снегоуборочная приставка к мотоблоку не должна перевешивать сельскохозяйственную машину – если вы заметили, что центр тяжести агрегата и навесного оборудования нарушен, то обязательно закрепите в задней части мотоблока утяжелители.

Покупная или самодельная снегоочистительная лопата

Снегоуборочная лопата, предназначенная для крепления на мотоблок, представляет собой навесное железное полотно в виде ковша или дугообразной лопаты, и состоит из трех элементов:

Основание;
Узел крепления;
Регулятор угла поворота лопаты.

Принцип работы такого снегоочистителя заключается в его креплении на тягач – механический либо автоматизированный, в описываемом в статье случае – на мотоблок.

Лопата с механизмом крепления

Заводская комплектация снегоотвала включает в себя такие элементы:

Ковш (лопата, отвал), прикрепленный к основанию электромотора;
Ручка для регулировки высоты, часто телескопической формы;
Электромотор, расположенный под корпусом, с креплениями для насадок.

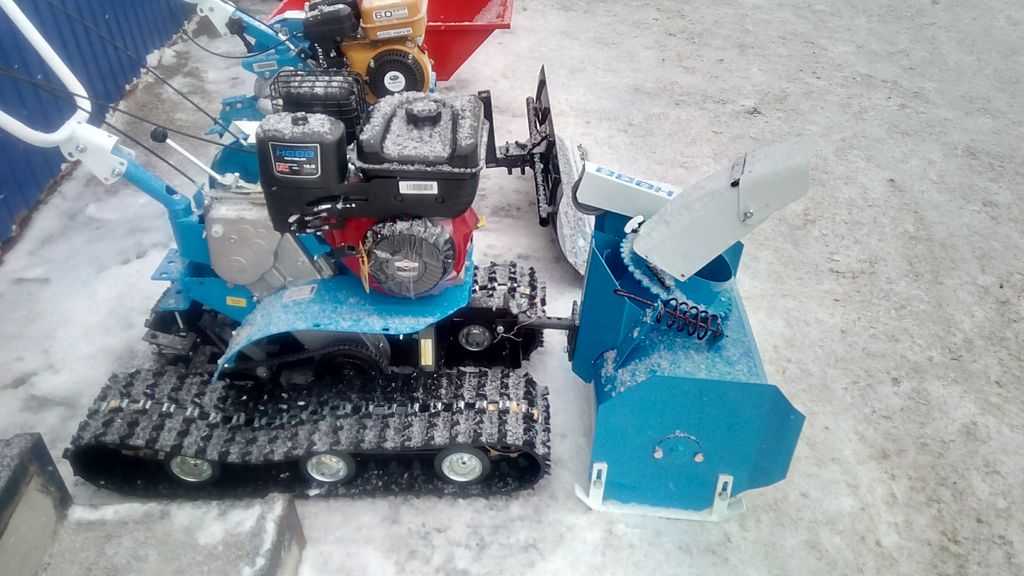

Мотоблок с отвалом на грунтозацепах

Насадки, которыми оснащают заводские модели снегоотбрасывающих устройств, могут быть выполнены в виде кордовых резиновых пластин, а также ножей из металла. Такие приспособления, укрепляемые на нижний широкий край отвала, качественно убирают снег и выравнивают грунт. Их можно изготовить и укрепить на самодельном снегоуборщике своими силами.

Конструкция допускает вариации поворота угла отвала:

на 30º влево;
на 30º вправо;
без поворота (только вперед).

Изменение угла поворота предусматривает фиксацию лопаты в таком положении с помощью Г-образного крепления, благодаря чему повышается удобство очистки от снега.

Отвал из газового баллона – как сделать своими руками?

Один из наиболее распространенных вариантов – это изготовление отвала из бочки, объемом 200 л, или из газового баллона. Такая насадка для уборки снега успешно справиться с расчисткой придомовой территории от слежавшихся заледенелых снежных масс, и сэкономит ваше время и силы. Как и в первом случае, вам понадобится детальная схема, в которой будут подробно описаны все размеры и место установки основных элементов снегоочистителя.

Далее чтобы сделать шнековый или роторный снегоуборщик потребуется подготовить те же материалы и инструменты, что и в первом случае. Стальные листы и ребра жесткости можно не покупать – вместо них будет использоваться баллон или бочка.

Читать также: Для чего используется стусло

Снегоотвал для мотоблока изготавливается следующим образом:

Разрежьте пустую бочку или баллон на 3 части – в итоге у вас должны остаться 3 криволинейных сегмента, из которых нужно сделать лопату;
2 сегмента из полученных трех приварите друг к другу по контуру. В результате вы получите изделие, толщиной 3 мм – этого вполне хватит для качественной уборки снега;
Для усиления нижней части отвала установите прочный стальной нож. В ноже проделайте сверлом 3 отверстия с шагом 10 и диаметром 6 мм. При установке ножа на ковш положите между элементами резиновую прокладку;
В средней части установленной трубы приварите полукруг, в котором заранее проделайте 3 отверстия – они будут использоваться для надежной фиксации поворотных углов ковша;
Из другого куска трубы сделайте держатель Г-образной формы. Один из концов детали вставьте в одно из отверстий в полукруге, а второй – закрепите на раме мотоблока. Результат проделанной работы вы можете посмотреть на фото.

Готовая снеговая лопата поможет убрать большое количество свежевыпавшего и слежавшегося снега. Благодаря большой ширине ковша, вы сможете расчистить значительную полосу, сэкономив свое время и силы.

Для более качественной очистки придомовой территории на изготовленный отвал может быть установлена щетка подметальная. Она должна крепиться сразу позади ковша посредством болтов. Если вы желаете задействовать этот элемент, то при изготовлении отвала к боковым его частям нужно приварить 2 трубы, длиной не менее 1 м. К трубам перпендикулярно приваривается третья труба, а к ней – сама щетка.

Самодельные отвалы

Сейчас многие предпочитают жить в собственных домах, и соответственно прилегающая территория занимает большую площадь. Для работы на приусадебном участке приобретаются мотокультиваторы, мотоблоки и мини-трактора.

Зимой уборка снега превращается в соревнование кто кого победит. И хозяева, обладающие моторизированной техникой, предпочитают убирать снег с ее помощью. Навесное оборудование на мотоблок стоит не дешево, поэтому умельцы предпочитают изготавливать его самостоятельно.

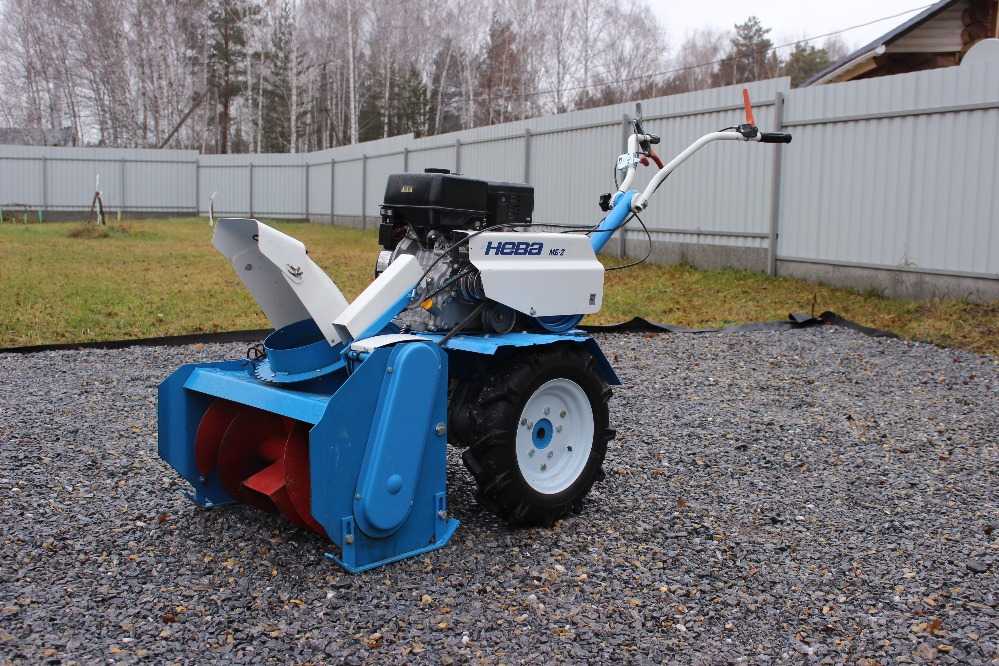

Широко распространен мотоблок отечественного производства «Нева». У него есть штатные места для навешивания приспособлений и резиновые колеса, которые приспособлены для езды по рыхлому снегу. Большинство самодельных отвалов изготавливались под Неву.

В интернете можно найти множество описаний и чертежи лопаты для мотоблока своими руками. Но перед изготовлением следует ознакомиться с характеристиками отвалов. Состав изделия:

исполнительный (рабочий) орган;
механизм поворота;
кронштейн крепления.

Углы поворота:

Поворот лопаты в сторону позволяет удалять снежную массу во время движения. Перейдя на сайты для мастеров-любителей, можно найти множество информации о том, как сделать отвал для мотоблока своими руками.

Отвал из баллона

Одним из подручных материалов для изготовления отвала считается газовый баллон. Его высота чуть больше метра, а рекомендованная ширина лопаты 1000 мм. Работы по изготовлению протекают в следующей последовательности:

С баллона стравить избыточное давление, если таковое было.
Обрезать с обоих сторон крышки так, чтобы ширина получилась равной метру.
Разрезать получившуюся трубу вдоль на две половины
При помощи сварочного аппарата соединить эти две половины так, чтобы высота отвала получилась около 700 мм.
Кронштейн для крепления изготавливается следующим образом. Из толстого металла вырезать косынку. В ней просверлить несколько отверстий, чтобы поворачивать лопату в разные стороны. К косынке приварить кусок трубы.
Полученное устройство приварить к лопате на высоте расположения кронштейна на мотоблоке.
Установка производится посредством толстого пальца.

Толщина баллона достаточная и усиления не требуется. Но можно нижнюю часть можно оборудовать плотной резиной, которая будет удалять рыхлый снег и не портить уплотненную дорогу. Для этого нужно взять жесткую резину от роторного конвейера.

Ширина резинового полотна 100−150 мм. В отвале электродрелью просверлить отверстия для закрепления резины. Чтобы надежно закрепить полотно необходима металлическая полоса 900х100х3 мм. В полосе и в полотне просверлить отверстия предварительно разметив по отвалу. Закрепить при помощи болтов.

Отвал из листовой стали

Некоторые мастера предпочитают пользоваться новым материалом, а не б/у элементами. Так можно изготовить самодельную отвальную лопату из стального листа толщиной 3 мм. Для усиления конструкции взять полосовую сталь толщиной не менее 5 мм.

Раскрой материала производится по чертежам. Полотно самой лопаты имеет четыре части: лобовая, нижняя и две боковые. Сваренная конструкция нуждается в усилении. Для этого в вертикальном направлении привариваются элементы, вырезанные из пятерки.

Далее, изготавливается поворотный механизм. Он представляет из себя ухо с отверстием для оси. Ухо приваривается к уголку, который крепится к отвалу. Ось закрепляется на одном конце трубы, а вторым концом фиксируется на мотоблоке. Требуемый угол поворота фиксируется пальцем (шкантом).

3 мм — толщина небольшая, поэтому требуется усиление. Вырезать из 3 мм листа полосу 850х100х3. Закрепить можно болтовым соединением, но придется сначала сверлить или прихватить полосу сваркой.

Как видно, для проведения работ понадобятся:

рабочий материал;
болгарка с дисками;
электродрель со сверлами;
болты с гайками;
сварочный аппарат с электродами;
гаечные ключи;
круглая или профильная труба.

Если вы имеете определенные навыки, работа не вызывает затруднений. А полученной конструкцией можно пользоваться не только зимой, но и летом. Выровнять площадку после строительных работ, разровнять место для детской песочницы и многое другое. Какую конструкцию выбрать — решать вам.

Преимущества и принцип работы

Главным плюсом навесного снегоочистительного оборудования является быстрая уборка снега. Основная нагрузка припадает мотоблоку, а не человеку. За короткое время приспособление дает возможность очистить от заносов большую площадь или длинный участок дороги.

Если рассматривать собранный своими руками самодельный отвал для мотоблока, то еще одним преимуществом является экономия средств. Навесное оборудование заводского изготовления дорого стоит. Самодельный отвал обойдется дешевле, даже если металл для его сборки придется покупать.

Если в наличии имеется листовой металл, обрезки труб или профиля, изготовление снегоуборочного оборудования обойдется бесплатно

Принцип работы навесного оборудования прост. Отвал подсоединяют к прицепному устройству мотоблока. Узел может отличаться в зависимости от марки агрегата. Выбирают позицию угла поворота лопаты. Оператор запускает двигатель мотоблока, начинает движение. По мере залипания мокрого снега периодически осуществляют очистку ковша, чтобы снизить нагрузку на мотор. Так как для большинства мотоблоков оптимальная ширина лопаты 1 м, то за один проход будет расчищена полоса соответствующего размера. Если ковш установлен под углом, то параметр будет незначительно меньший.

Важно! Для мощного мотоблока ширину лопаты можно увеличить, но от этого снизится маневренность на сложных участках

Самодельный отвал для мотоблока своими руками чертежи

Снего отвалы, легко навешиваемые на все виды техники, существенно ускоряют и облегчают процесс расчистки снега. Любой отвал снегоуборщик для мотоблока содержит три основные части – снегоуборочную лопату, устройство регулировки угла поворота лопаты и узел крепления, фиксирующий лопату на раме тягача.

Имеются несколько конструкций готовых отвалов, которые входят в комплекты навесного оборудования, однако такой «грейдер» можно сделать самодельный отвал для мотоблока своими руками, чертежи приведены ниже.

Лопата-отвал является элементом навесного оборудования, используемого совместно с мотоблоком. С ее помощью можно механизировать такие обычные работы на земельном участке как мусороуборка, снегоуборка в зимний период, а также выравнивание поверхности земли и ее перенос с одного места на другое.

Лопаты-отвалы имеют различные модификации, но в целом характеризуются общим принципом работы и устройства. Как правило, они имеет несколько типовых рабочих положений. Обычно это три нижеследующих положения:

вперед
влево (с уклоном на 30 градусов)
вправо (с уклоном на 30 градусов)

Работа с отвалом для мотоблока

Лопата–отвал мотоблока перед началом работы вручную поворачивается вправо-влево на угол до 30 градусов. Операция регулировки положения завершается выставлением нужного угла и закреплением отвала в выбранном положении шплинтами.

Ширина захвата лопаты отвала для мотоблока обычно равна одному метру ( некоторые модели могут иметь другую его величину) при толщине металла ковша от 2 до 3 мм. В заводских условиях лопаты-отвалы изготавливаются из высококачественной стали.

Отвал для мотоблока устройство и комплектация

Лопаты для мотоблоков могут быть укомплектованы металлическими ножами-насадками, которые удобны для выравнивания земли, а также резиновыми насадками, предназначенными для уборки снега. Поскольку имеется широкий выбор модификаций лопат-отвалов, то при выборе такого навесного устройства обязательно убедитесь в возможности установки устройства на имеющийся мотоблок.

Производители не оснащают лопаты-отвалы мотоблоков пружинными демпфирующими механизмами, так как из-за низкой скорости движения не требуется специальная защита от контакта с неровной поверхностью земли. Не нуждается мотоблок и в подъемно-поворотных устройствах, что существенно снижает общую стоимость комплекта для снегоуборки.

Оснащая свой мотоблок аксессуарами для снегоуборки, купите специальные металлические грунтозацепы. Замена пневматических колес на такую «обувь» заметно повышает качество снегоуборки. Цены на навесные лопаты-отвалы для мотоблоков невысоки и расположены в пределах от 4000 до 6000 рублей.

Как сделать отвал для мотоблока из бочки

Старая металлическая бочка является хорошим материалом для лопаты. Однако толщина металла должна быть минимум 2 мм, а лучше – 3 мм. Тонкая жесть от нагрузки просто будет сгибаться. Чтобы получить заготовку нужного овала, бочку разрезают болгаркой вдоль на три равных сегмента.

Следующим этапом измеряют длину заготовки, от которой будет зависеть ширина захвата лопаты. Если бочка была высотой около 1 м, этого будет достаточно. Когда в наличии имеется низкая емкость, длины одной заготовки мало. Вырезанные сегменты сваривают между собой. Заготовки складывают внахлест, проваривают стыки с обеих сторон. Для усиления по шву можно просверлить отверстия, и поставить заклепки.

Если вырезанные из бочки сегменты маленькие, их сваривают между собой для получения нужной ширины лопаты

Чтобы собранный своими руками отвал для мотоблока из бочки хорошо чистил снег и не царапал тротуарное покрытие, лопату оснащают ножом. В нижней ее части по кромке заклепками или болтами крепят металлическую шину толщиной минимум 5 мм. Дополнительно сверлят отверстия шагом 100 мм под болты для крепления полосы транспортерной ленты. Резиновая накладка не даст металлической шине оставлять царапины на тротуарной плитке или асфальте.

Следующим этапом изготавливают раму прицепного устройства и регулировочный узел поворота отвала. Сначала по высоте лопаты находят ее середину. В этом месте на всю длину приваривают кусок профильной трубы сечением 40×40 мм. По центру перемычки приваривают полукруг, вырезанный болгаркой из металла толщиной 8 мм. В пластине сверлят три отверстия: одно по центру и два с отступом, чтобы получался поворот ковша вбок на 30 о.

Из профильной трубы аналогичного сечения сваривают саму раму прицепного устройства. Кронштейн получается в виде буквы «Г». Одну его сторону соединят с мотоблоком, а другую подводят к регулировочному узлу поворотов. Чтобы самодельную лопату на мотоблок для уборки снега можно было выставлять по высоте, приспосабливают регулировочный винтовой рычаг. Одну его сторону крепят к Г-образному кронштейну, а другую заводят в отверстие профильной трубы прицепного приспособления.

Заводские модели

Любая фирма, которая занимается изготовлением мотоблоков, может также предложить ряд снегоотвалов. В продаже есть популярные модели таких производителей, как Кентавр, Нева, Зирка и т. п. Единственное большое преимущество заводской конструкции перед самодельной в том, что они сделаны из высококачественной стали и их сложнее повредить. Тем более, такие модели служат дольше самодельных. Но, с другой стороны, и стоят они немало.

Вариантов заводских отвалов есть очень много, поэтому следует проверить перед покупкой, подойдёт ли эта модель для имеющегося мотоблока. На заводе снегоотвалы не укомплектовывают пружинными механизмами в связи с низкой скоростью движения. Если скорость мотоблока маленькая, то защитные механизмы для соприкосновения с землёй теряют свой смысл. Тем более, в заводских моделях отсутствуют механизмы подъёма и поворота агрегата. В связи с этим цена на заводскую конструкцию снижается.

Для более высокой производительности рекомендуется обычные резиновые колёса заменить на заводские или самодельные грунтозацепы. Это ускорит процесс работы.

Правила эксплуатации мотоблока с самодельным отвалом

Для того чтобы чистка снега прошла без неожиданных казусов, следует придерживаться определенных правил использования самодельного отвала. К ним относится:

- чтобы сэкономить ресурс двигателя используйте отвал для уборки снега, высотой не менее 5 см – в других случаях можно задействовать только подметальную щетку, подняв ковш;
- при использовании мотоблока с отвалом заранее наденьте на колеса агрегата специальные противоскользящие цепи – они предотвратят занос машины на гололеде;
- при регулярной уборке большого количества снега время от времени проверяйте двигатель мотоблока – при работе с навесным оборудованием он поддается повышенному нагреву и износу, что может привести к закипанию масла в моторе;
- регулярно проверяйте надежность крепежей – кронштейны, на которых появились трещины, немедленно замените;
- чтобы снегоуборочная приставка не треснула и не деформировалась, тщательно выставляйте высоту ее положения над покрытием придомовой территории;

ни в коем случае не пытайтесь соскрести остатки снега с покрытия нижней частью ковша – для этого у вас есть подметальная щетка;
постоянно следите за тем, чтобы снег и куски льда не попадали внутрь мотоблока сквозь решетку и отверстия в кузове – это может привести к поломке мотора, повреждению поршневой группы и карбюратора, а также короткому замыканию внутри проводки мотоблока. Для защиты агрегата все имеющиеся в его кузове отверстия закройте стальными щитками. При этом последние должны быть установлены так, чтобы задние их части были немного отогнуты от кузова. Таким образом, к двигателю будет попадать воздух, необходимый для его охлаждения;
перед установкой и использованием отвала установите перед передними колесами мотоблока защитную пластину – она будет препятствовать попаданию на детали подвески агрегата льда и снежных масс, таяние которых приведет к образованию ржавчины на деталях;
если при поднятии или опускании ковша вы обнаружили странные скрипы, издаваемый тягами отвала, обязательно смажьте болты и кронштейны солидолом;
по окончанию зимнего сезона прежде, чем отнести отвал в гараж для хранения, тщательно очистите его от остатков снега и просушите. После этого поверхность ковша, тяги, крепежные кронштейны и болты обработайте средством против ржавчины;

Все перечисленные советы по изготовлению, установке и эксплуатации самодельного отвала подойдут для мотоблоков Салют, Агро, ОКА, Патриот, МТЗ, Агат, Каскад, а также Нева МБ-1 и МБ-2.

С наступлением зимы частные домовладельцы сталкиваются с проблемой уборки снега на территориях. Актуализируется вопрос приобретения специализированного оборудования, которое справится с сугробами во дворах. У многих имеются тягачи, которые можно оборудовать для уборки снега, листвы и мусора. Для таких целей подходят мотоблоки с отвалом.

Можно приобрести готовый или же, ознакомившись с необходимой информацией, – произвести чертеж и конструкцию самодельного отвала на мотоблок самостоятельно.

Основные правила и критерии изготовления

Важным моментом, которым нельзя пренебрегать при составлении чертежа самоделки, является соотношение объема работы к мощности агрегата. При перегрузке будут быстро изнашиваться узлы и механизмы, что приводит к поломкам и неработоспособности машины.

Изготовление отвала для мотоблока должно происходить с выдержкой некоторых условий:

Прочный материал. Для нормальной службы хотя бы на протяжении нескольких лет нож должен иметь крепкую основу. Любая часть лопаты должна изготавливаться с расчетом на нагрузку и сильные удары.
Выдержка размеров. Самодельный отвал не должен быть очень широким или высоким. Оптимальной шириной считается предел от 80 до 130 см, а высота от 30 до 50 см.
Подъемный механизм. При разработке чертежа, в конструкцию можно добавить поднимающее устройство в виде гидравлики или рычагов. Такая функция позволит перевозить снег или использовать агрегат в роли погрузчика.
Поворотный шарнир. При помощи такого устройства можно менять угол и наклон лопаты влево и вправо, вверх и вниз. Благодаря этому уборка снега или мусора будет осуществляться качественнее и с учетом потребностей человека. Для поворота вверх и вниз можно изготовить конструкцию по типу роторного плуга.
Резина. Необходимо обязательно установить амортизационную полосу из плотной резины на нижнюю часть отвала. В таком случае мотоблок менее повреждается от ударов, а ковш от деформирования и выхода из строя. Также предохраняется и дорожное покрытие.
Скорость монтажа и демонтажа. Так как мотоблок является универсальным устройством, то его оснастка должна проводится максимально быстро без применения особых инструментов.

Отвал может быть размещен на переднем кронштейне, под шасси либо сзади мотоблока. Для крепления в задней части можно использовать крепление плуга к мотоблоку, что значительно облегчит и ускорит работу, но самым подходящим считается размещение фронтально от агрегата. При такой установке обеспечивается максимальное качество уборки.

Читать также: Бур для перфоратора характеристики

Готовое изделие может быть создано и сориентировано в горизонтальной или вертикальной позиции. Вертикальный вариант выбирается при условиях стесненного пространства.
