Дровокол из редуктора заднего моста

Рубка древесины клиновыми устройствами

Клинья являются самыми простыми устройствами для рубки дерева. В них уровень механизации труда минимальный. Основная задача приспособления – это ориентированная фиксация чурбака относительно режущих кромок. Удары наносит сам пользователь, размахивая тяжелым молотком или кувалдой.

В колунах движение клинового топора выполняется по постоянной траектории. Объект обработки ставят на неподвижную площадку. Чтобы сила удара была максимальной, массу исполнительного механизма увеличивают.

Для смягчения работы устройства его комплектуют мощными пружинами. Они смягчают удар в конечной точке, не позволяя клину касаться опор (предотвращают притупление клина). Попутно пружины помогают пользователю поднимать тяжелый нож для нанесения очередного удара.

В стабильном положении вся система находится в уравновешенном состоянии. Момент, создаваемый весом груза G, расположенном на плече L₁, уравновешивается силой пружины F на плече L₂.

Удобнее всего использовать пружины от автомобиля. Для стандартных авто начальная величина сжатия составляет F = 8 кН (800 кГ). Плечо L₁ = 2,0 м. Приняв плечо L₂ = 0,3 м, получится вес груза G = 300 кН (30 кГ). Пружинный механизм работает довольно мягко, хотя действие дровокола основано на ударах по разрубаемым чурбакам.

Редуктор для винтового дровокола

В качестве привода винтового дровокола используются червячные одноступенчатые редукторы типа 2Ч-80, Ч-100, Ч-125 и мотор-редукторы МЧ, планетарные 3мп или цилиндрические МЦ2С. Преимуществом червячных редукторов является малогабаритность и широкий диапазон передаточных чисел (от 8 до 80).

Конструктивно винтовой (конусный) дровокол состоит из: станины, электродвигателя с редуктором или мотор-редуктора, вала с конусом, опоры вала. Подробная схема конструкции изображена на чертеже.

Попробуйте установить на дровокол фазный крановый электродвигатель МТН или MTF. Меньшие пусковые токи, более агрессивные режимы работы, регулируемая частота вращения и разница в цене не более 30%.

Электродвигатели для дровоколов

Чаще всего на винтовые и кривошипные дровоколы устанавливают такие электродвигатели, либо их однофазные аналоги АИРе

об/мин	Мощность
5,5 кВт	4 кВт	3 кВт
3000	АИР100L2	АИР100S2	АИР90L2
1500	АИР112M4	АИР100L4	АИР100S4
1000	АИР132S6	АИР112MB6	АИР112MA6

Характеристики редукторов для дровоколов

В таблице приведены основные характеристики нужные для подбора понижающего редуктора для дровокола: передаточное число, номинальный крутящий момент на тихоходном валу, вес.

Маркировка	Передаточное число	Номинальный крутящий момент на тихоходном валу, Нм	Вес, кг
1Ц2У-160	8;10;12,5;16;20;25;31,5;40	1250	95
1Ц2У-200	8;10;12,5;16;20;25;31,5;40	2500	170
Ц2У-250	8;10;12,5;16;20;25;31,5;40	5000	320
РМ-250	8;10;12,5;16;20;22,4;31,5;40;50	300	85
РМ-350	8;10;12,5;16;20;22,4;31,5;40;50	700	145
РМ-400	8;10;12,5;16;20;22,4;31,5;40;50	1000	210
РЦД-250	10;16;20;25;31,5;40	431–505	87
РЦД-350	10;16;20;25;31,5;40	1020–1200	175
РЦД-400	10;16;20;25;31,5;40	1990–2300	287
Ц3У-160	31,5;40;45;50;56;63;80;100;125;160;200	1250	110
Ц3У-200	31,5;40;45;50;56;63;80;100;125;160;200	2500	190
2Ч-80	8;10;12,5;16;20;25;31,5;40;50;63;80	180–280	25
Ч-100	8;10;12,5;16;20;25;31,5;40;50;63;80	360–520	48
Ч-125	8;10;12,5;16;20;25;31,5;40;50;63;80	650–1000	82
3мп и 4мп	3мп-31,5 3мп-40 3мп-50 3мп-63	3мп-80 3мп-100 3мп-125

Пошаговое руководство по изготовлению пружинного дровокола

Для выполнения работы потребуются инструменты:

• УШМ (болгарка) с набором отрезных дисков и зачистных лепестковых кругов.
• Сварочный аппарат, современные бытовые устройства инверторного типа для сварки стальных конструкций сравнительно небольшие по массе. Процесс выполняется на постоянном токе, поэтому сварные швы получаются аккуратными, расплавленный металл электрода полностью заполняет стыки между деталями.
• Струбцины помогут соединять свариваемые детали.
• Мерительный и разметочный инструменты помогут изготавливать заготовки будущей конструкции.

1. Швеллер №№ 10…16 (номер определяет высоты выраженную в сантиметрах).
2. Профильная труба 40·60 мм (30·60 мм).
3. Рельс длиной 300…400 мм.
4. Двутавр №№ 12…16.
5. Уголок № 30…50.
6. Втулка от подвески автомобиля (она может иметь износ).
7. Трубы диаметром 40…70 мм.
8. Пружина подвески легкового автомобиля, например, от ВАЗ.

Перед началом работы прорисовывается эскизный проект. Некоторые умельцы освоили программы инженерного проектирования, с помощью которых могут проработать детали будущего изделия. Подробности изготовления показаны ниже.

Примерная схема поможет сориентироваться в процессе изготовления установки.

Из швеллера изготавливается опора. К ней приваривают стойку. Для стойки лучше всего использовать двутавр. У этого вида проката высока жесткость. При длительных нагрузках изогнуть такой элемент довольно сложно.

Чтобы обеспечить устойчивость основанию, к нему приваривают укосины. Дополнительно из имеющихся труб создают упоры, они предотвратят возможное падение всего изделия.

Из швеллера вырезается опора для пружины. В ней пропиливается квадратное отверстие. Оно позволит в дальнейшем надежно зафиксировать элемент на стойке.

Высоту установки опоры определяют по длине имеющейся пружины. Попутно ориентируются на высоту всего дровокола, а также удобство использования его для человека. Удобно приподнимать груз, расположенный на высоте пояса. Приподнимать придется немного выше уровня груди.

Все эти размышления позволят выбрать высоту установки опоры для пружины на стойке.

Из уголков изготавливают укосины. Они будут удерживать опору. Тогда при динамическом нагружении дровокола не будут происходить смещения опорной поверхности.

Чтобы зафиксировать нижний конец пружины, нужно изготовить цилиндрический фиксатор. Для его изготовления используется небольшой отрезок трубы. Желательно, подобрать трубу по внутреннему диаметру пружины. Тогда она не будет смещаться в процессе работы.

В верхней части стойки выполняется прорезь. В нее устанавливают втулку. Затем ее проваривают. При монтаже нужно выдержать перпендикулярность к стойке. Ось втулки должна быть параллельной земле. Для сварки используют кондуктор, который позволит выполнить указанные условия.

Во втулку устанавливают вал. К нему приваривают коромысло (используется швеллер). На нижней части коромысла монтируют небольшой фрагмент трубы. В нем будет фиксироваться верхняя часть пружины.

Чтобы коромысло перемещалось свободно, в нем прорезается окно, его размеры зависят от параметров стойки.

К коромыслу приваривается профильная труба. На ее конец устанавливают зубило. Эти инструменты изготавливают из углеродистой стали У9…У10. Твердость такого металла составляет HRC 60…63. Такой инструмент прослужит долго. В процессе эксплуатации его несложно заточить с помощью УШМ и заточного круга.

Дровокол обретает рабочий вид. Выше зубила приваривают груз (часть рельса). Для удобства использования приваривается рукоятка. Чтобы меньше повреждать руки, надевают резиновые элементы. Они погасят вибрацию при ударах.

Для работы потребуется установить обрезок бревна большого размера. На него будут устанавливать поленья, которые придется разрубить.

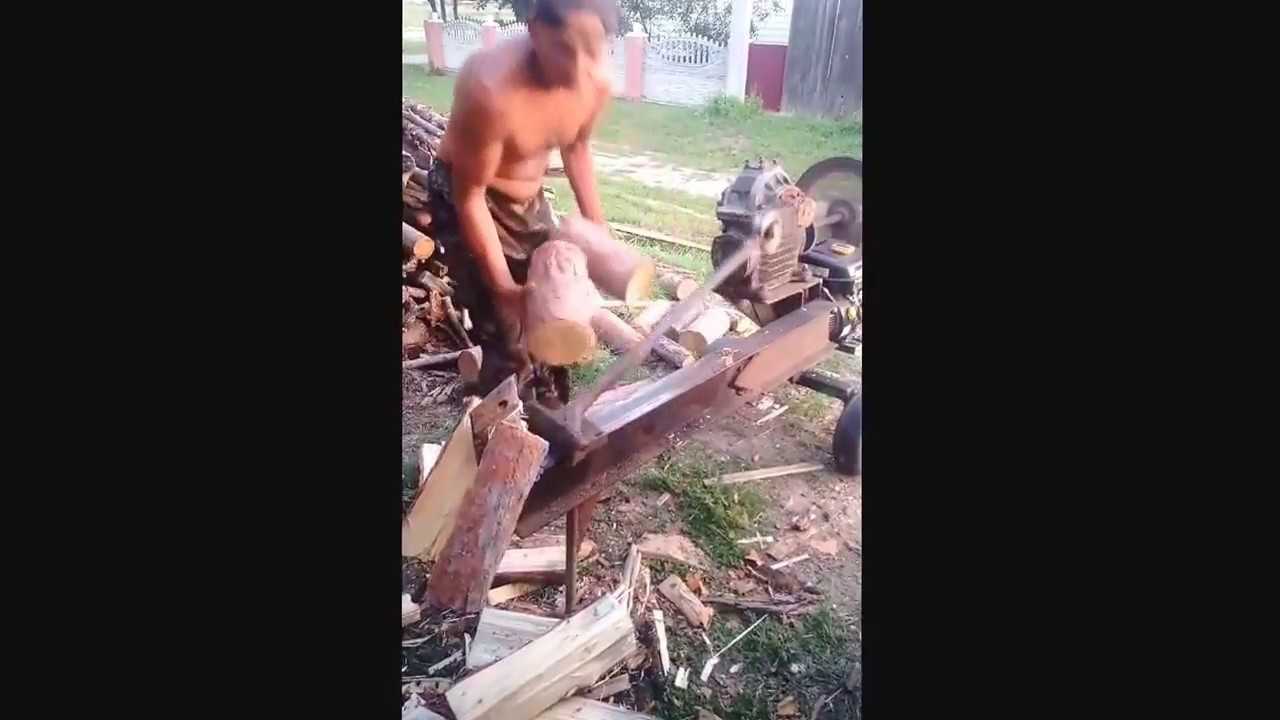

Чурбак придерживают одной рукой. Приподнимают колун, а потом наносят удар.

Колун опускается вниз. Находящийся снизу фрагмент раскалывается. Зубило опускается ниже. Если происходит полное раскалывание, то острие ударяется в деревянную опору и не тупится.

Как выбрать?

Правильно подобрать редукторный узел — значит, гарантировать общую надежность системы и ее длительную эксплуатацию. Если же допустить малейшую ошибку, придется в самый важный момент тратить деньги на ремонт или замену какой-либо детали. В худшем же случае придется менять и взаимосвязанные со сломанной деталью элементы

Поэтому очень важно пользоваться помощью профессиональных конструкторов и инженеров

Они обращают внимание на самые разные факторы:

• размещение редуктора в пространстве;
• режим его работы;
• общий уровень загрузки;
• температура, до которой нагревается устройство;
• род выполняемых задач и степень их ответственности.

Однако получение консультаций у инженеров на практике не всегда возможно. В этом случае вас могут выручить простейшие рекомендации, которые будут рассмотрены далее.

Механические помощники для раскалывания дров

Ряд предприятий металлообработки изготавливают дровоколы. По принципу действия их делят на несколько типов:

1. Колуны – установки рубящего действия. Осуществляется постановка чурбаков на специальные опоры, а затем наносятся удары утяжеленным долотом.
2. Клин для рубки ставят неподвижно, на них опирают раскалываемые предметы. Удары наносят тяжелыми кувалдами, раскалывание выполняется при прохождении через пассивный рабочий орган.
3. Давилки – это установки с механическим приводом толкателя. Бревно укладывается на ложе, а потом его проталкивают через плоский или крестообразный нож.
4. Винтовые разрушители внедряются внутрь слоистого материала. Проникая глубже, расщепляют даже прочную и свилеватую древесину.

Прочие нюансы

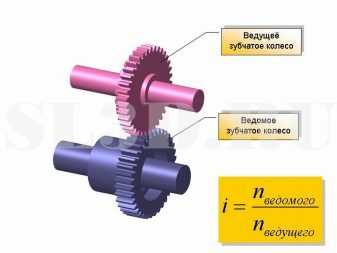

Большое значение имеет передаточное число редукторного узла. Его определяют, используя сведения о количестве витков электромотора и о требуемых параметрах кручения выводных валов. Установленный в результате расчета показатель округляют до ближайшего типового значения

Важно отметить, что вал мотора, а значит, и выводной редукторный вал не должны крутиться быстрее 1500 раз в минуту. В этих пределах параметры мотора подбирают соответственно общим требованиям к устройству

Требуемое число ступеней устанавливается по специальным таблицам. Исходным показателем для определения как раз оказывается передаточное число. Если в ГОСТ на редуктор указано, что он будет использоваться «эпизодически», это означает, что:

• предельная загрузка будет составлять 2 часа на каждые 24 часа (не более);
• за час производится 3 или 4 включения (не более);
• механические движения производятся без ударов по самому механизму.

Также определяют и так называемые консольные нагрузки на валах. Они должны совпадать с тем уровнем, который прописан в сопроводительных документах на редукторные узлы, или даже быть меньше. Нужно учитывать и средний уровень работы на протяжении часа (в минутах), и крутящий момент. Поскольку в самодельных конструкциях все эти нюансы трудно предсказуемы, изготавливать редукторы из заднего моста и тому подобных подсобных агрегатов не рекомендуется. Качество их работы оказывается неудовлетворительным по сравнению даже со «средненькими» заводскими устройствами.

Мотор-редуктор предпочтителен, если на первом месте оказывается компактность привода. Свыше 95% конструкций такого рода рассчитаны на произвольное размещение выводного вала. В пошаговых инструкциях сборки отмечается также отсутствие необходимости использовать муфты, стыкуя мотор и редукторный узел. Но нужно понимать, что подобные аппараты дороги. Кроме того, каждый раз должен направляться индивидуальный заказ с требуемыми параметрами.

Зачем нужны дрова – повышение качества топлива

В современном мире довольно много источников энергии:

1. Природный газ доступен на обширных территориях. Достаточно открыть горелку и зажечь, как появляется синеватый огонек, который выделяет значительный тепловой поток.
2. Жидкое топливо, подаваемое через форсунки, горит ярким красным или желтоватым пламенем. Даже в тепловых машинах применяют разные виды жидких энергоносителей.
3. Уголь и продукты его переработки имеют продолжительный цикл горения. Красноватое пламя долго отдает тепло не только конвекцией, мощный поток теплового излучения поступает на все окружающие предметы.
4. Дрова – были первыми доступными источниками тепла. Актуальными они остаются и в настоящее время.

Во многих домах используется печное отопление. Бани и сауны, рекламируя свои услуги, указывают, что в качестве источника тепла используют дрова определенных пород деревьев. Приготовление пищи на открытом воздухе традиционно предусматривает использование древесины в технологии тепловой обработки продуктов.

Дровоколы с электроприводом

Ручной дровокол, конечно, облегчает заготовку дров, но все равно требует солидных физических усилий. Не столько, сколько их расходуют махая обычным колуном, но все-таки… Сделать усилия еще меньшими помогает электромотор. На его основе делают дровоколы различных конструкций. Но сделать такой дровокол своими руками сложнее. Тут и устройство более сложное, и требуется хоть минимальные знания электрики -желательно подключать мотор через пускатель, причем с кнопками «старт» и «пуск».

Винтовой (конусный)

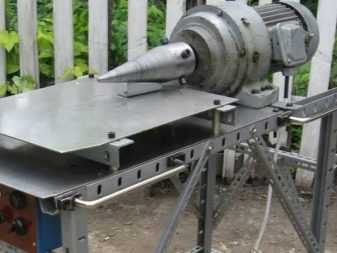

Одна из самых распространенных моделей — конусный или винтовой дровокол. Отличие между ними только в отсутствии/наличии резьбы на колющем элементе, который в данной модели выполнен в виде конуса.

Конусный дровокол ускоряет заготовку дров

Чурбаки раскалываются за счет того, что вращаемый мотором конус врезается в древесины, постепенно разрывая на части. У больших чурбаков откалывают сначала края, затем разрывают середину.

Параметры конуса и резьбы

Сначала режущую часть вытачивали в виде гладкого конуса. Если использовать гладкий конус, при работе приходится довольно сильно налегать на чурбак, чтобы цилиндр «вгрызался» в древесину. Намного легче идет процесс, если на его поверхности нарезана резьба. В таком случае чурбак как-бы накручивается на винт, а потом раскалывается.

Чертеж с размерами конуса с резьбой для винтового дровокола

Основное — правильно сделать конус с резьбой. Если есть токарный станок и опыт работы можно попытаться сделать самостоятельною. Если нет — придется заказывать. Резьбу делают разной, но оптимальными признаны такие параметры: шаг 7 мм, глубина 3 мм (минимум — 2 мм). Еще важный момент — глубина посадочного места на редуктор мотора — не менее 70 мм.

Винт для дровокола

Если есть конус с нарезанной резьбой, изготовить этот дровокол своими руками не составит особого труда.

Электромотор и редуктор

Нужен электромотор достаточно мощный (2 кВт и выше или 5-9 л/с), но с небольшой частотой вращения: 250-600 об/мин. При 250 оборотах и ниже колет очень медленно, а если обороты больше 500 — работать опасно, та как может вырвать полено из рук.

Дровокол с винтом, надетым непосредственно на коленвал

Если удалось найти движок с такими параметрами, можно сделанную пику (винт) насадить непосредственно на коленвал (на фото выше). Если оборотов больше, надо ставить понижающий редуктор или делать цепную или ременную передачу для снижения частоты вращения.

Соотношение высчитываете в зависимости от оборотов движка. Например, есть двигатель на 900 оборотов. Сделав редуктор 1:2 получим 450 оборотов/мин. Как раз оптимальный вариант.

Понижающий редуктор для винтового дровокола

Передачи могут быть ременные или цепные. Цепные работают в разы громче, требуют постоянной мазки, да и выточить звездочки с нужными параметрами стоит, обычно, дороже. Ременная передача желательна двойная (как на фото выше). В этом случае меньше будет проскальзываний.

Где расположить мотор

Если конструкция предусматривает наличие передачи, мотор лучше поставить внизу, а сам винт закрепить на рабочей поверхности. Высоту рабочей поверхности выбираете под свой рост, чтобы не пришлось работать в наклоне.

Более безопасная модель. Сделать такой дровокол своими руками — значительно облегчить себе жизнь

Есть еще такой параметр, как высота расположения винта над рабочей поверхностью. Зазор от стола до цилиндра должен быть в районе 8-20 см. Выше располагать не стоит — может повернуть чурбаки малого диаметра. Оптимальное расстояние — 8-12 см. Даже маломерные чурбаки не поворачиваются.

Гидравлический дровокол

Гидравлический дровокол — самый мощный, но и самый сложный и дорогой в изготовлении. Кроме станины, двигателя и режущих ножей, нужен гидравлический цилиндр достаточной мощности. Стоят они стоят недешево. К тому же нужны еще масляный бак и насос.

Устройство гидравлического колуна

Гидравлический колун для дров развивает солидные усилия, потому при его изготовлении используется металл значительной толщины — 6-10 мм в зависимости от мощности привода. Развиваемого усилия вполне хватает чтобы за один раз развалить чурку на 6-8 поленьев. Потому ножи изготавливают в виде «звездочки».

Колун с гидравлическим приводом оснащают сложным резаком, Который разваливает чурбак на несколько поленьев сразу

При изготовлении ножей их разносят друг от друга на несколько сантиметров. Так, чтобы в работе был только один. Например, сначала — горизонтальный, затем — вертикальный, потом — правый и в конце — левый. При этом каждый из ножей усиливайте, приваривая сзади усиливающие пластины. Сталь желательно использовать жесткую, предварительно ее заточив по тому же принципу, что и на колунах.

Редуктор для механического дровокола.

Какой редуктор выбрать для механического дровокола.

Наиболее востребованным видом топлива для человека всегда были и остаются дрова. Применяют их круглогодично и для приготовления пищи, и для обогрева жилья. Незаменимы деревянные поленья при приготовлении мясных блюд – это всем известные шашлыки и копченые деликатесы.

Наиболее трудоемким, занимающим массу времени процессом заготовки дров после спиливания дерева и порезке его на чурки является раскалывание баклуш на поленья, где используются в основном топор или колун и ручной труд. Но человеческая мысль не стоит на месте, умельцами и рационализаторами уже созданы механизмы, позволяющие легко и быстро справиться с работой по рубке дров. Человеку мастеровому, имеющему навыки работы со слесарными, сварочными и электроинструментами, не составляет большого труда соорудить у себя в хозяйстве механический дровокол.

Винтовой дровокол

Подобные устройства не обладают высокой производительностью, но они занимают сравнительно немного места. Их устанавливают в дровяниках (помещениях для хранения дров). Там же производят раскалывание брусков на небольшие поленья и щепу.

В состав станка входят:

1. Электродвигатель, от него крутящий момент передается на исполнительный механизм.
2. Ведущий и ведомый шкивы с клиновым ремнем, понижающая клиноременная передача помогает увеличить крутящий момент, а также снизить частоту вращения на основной детали устройства.
3. Конус является основным рабочим органом. На конической поверхности нарезана упорная коническая резьба. При вращении внутри разрушаемого тела коническая винтовая часть врезается глубже, подтягивая полено к опоре.
4. Клин – это вспомогательное приспособление, которое помогает разрушить притянутую деталь.

Механизм простой, управляет им один человек. В процессе работы приходится подавать чурбак на конус. Его конструкция сложнее. Нарезается упорная резьба с шагом 7 мм.

Что понадобится для изготовления

Изготовление «железного дровосека» не требует применения дефицитных деталей, поэтому большинство узлов и заготовок можно найти дома или в гаражах друзей и знакомых. Вот что понадобится в процессе работы:

• конус (винт можно самостоятельно выточить или приобрести на строительном рынке);
• вал (при самостоятельном изготовлении резьбового клина можно использовать подходящую ступицу от сельскохозяйственных механизмов);
• шкивы или звёздочки;
• приводной ремень или цепь от автомобильной либо мотоциклетной техники;
• подшипники с корпусами (отличным вариантом являются опоры карданных валов автомобилей);
• стальные профильные трубы или уголки для станины;
• металлический лист толщиной не менее 4 мм для рабочего стола;
• электродвигатель;
• проводка;
• выключатель или магнитный пускатель;
• УЗО;
• болты и гайки М8 или М10.

Большинство деталей можно использовать от старой автомобильной или сельскохозяйственной техники. Единственное, с чем могут возникнуть трудности — изготовление конусного винта. Тем не менее, не стоит даже пробовать вырезать эту деталь при помощи болгарки, как советуют некоторые «авторитетные» источники. Потраченное время не стоит полученного недоразумения, которое можно лишь косвенно назвать винтом. Тем более что в работе эта «морковка» даже на йоту не приблизится к эффективности, которую даст конус, сделанный токарным способом.

Основные узлы конусного дровокола

При изготовлении станка потребуются инструменты, которые найдутся у любого «рукастого» хозяина:

• сварочный аппарат;
• электрическая дрель с набором свёрл;
• болгарка;
• молоток;
• набор гаечных ключей;
• рулетка, маркер.

Для защиты от коррозии подойдёт любая эмаль для наружных работ

Важно только хорошо подготовить поверхность металла под покраску, поэтому при необходимости подготовьте щётку по металлу (ручную, а также в виде насадки на дрель или «болгарку»), грунтовку и преобразователь ржавчины

Купить редуктор для дровокола в Украине

Купить редуктор для дровокола в Украине можно связавшись со специалистом «Систем Качества». Всегда в наличии понижающие редукторы для дровоколов Ц2У, РМ, РЦД, Ц3У, Ч, мотор-редукторы МЧ и МЦ2С. Оплата по безналичному расчету или наложенным платежом с условием частичной предоплаты. Доставка любым удобным перевозчиком.

(4 оценок, среднее: 5,00 из 5)Для того чтобы оценить запись, вы должны быть зарегистрированным пользователем сайта.

Перед началом отопительного сезона владельцы дровяных печей и твердотопливных котлов запасаются дровами. Купить или заготовить брёвна в лесу, а затем привезти их на собственное подворье, не является большой проблемой. Да и порезать кругляк на чурки при помощи бензопилы или циркулярного станка не составит сложностей. Многочасовой изнуряющий труд подкрадывается в виде тяжёлого колуна, клиньев и молота, которыми чурбаки раскалывают на поленья.

Про типы систем и не только

Готовясь собрать механический или гидравлический дровокол, нужно начать с подготовки кинематических схем. Именно они покажут, какие виды редукторных узлов стоит использовать.

• В цилиндрическомаппарате горизонтального исполнения оси входных и выходных валов размещаются в общей плоскости, но на параллельных линиях.
• Похожи по структуре иредукторы вертикального исполнения — отличается только ориентация основной плоскости.
• Учервячных редукторов с одной ступенью оси валов перекрещиваются под прямым углом. Двухступенчатые червячные редукторы конструируются с расчетом на параллельно размещенные оси валов. Их намеренно ставят в различные горизонтальные плоскости.

Особым типом являются такжеконически-цилиндрические редукторы. Среди двух валов повышенное значение имеет выходной. Именно его ориентация в пространстве оказывает решающее воздействие. В аппаратах червячного типа можно ставить один вид редуктора для всех ориентаций выводного вала в пространстве. Цилиндрический и конический варианты исполнения почти всегда позволяют ставить выводные валы строго по горизонтали. Исключения редки, по большей части они достигаются конструкторскими ухищрениями.

Устройство дровокола. Какой редуктор выбрать.

Рабочим органом для раскалывания чурок в вышеперечисленных механизмах является нож из высококачественной стали. Он имеет плоскую или крестообразную форму. Как альтернативу гидроцилиндру, возможно применить редуктор Ц2У-200 с насаженным на выходной вал эксцентриком для создания возвратно-поступательного движения ножа.

В последнее время все большую популярность при заготовке поленьев имеет дровокол с конусной насадкой, прозванной «морковкой», которая похожа на последнюю. Рабочая часть конусного колуна представляет собой деталь, выполненную в виде конуса, по поверхности которого нарезана резьба. Во время работы, вращаясь, дровокол ввинчивается в чурку, тем самым раскалывая ее. Этот процесс происходит достаточно быстро, буквально несколько секунд. В связи с этим производительность конусного дровокола намного выше, чем у других конструкций.

Саму насадку конусного дровокола можно купить как на рынке, так и в сети магазинов, занимающихся продажей хозяйственных товаров. Ну, а если человек имеет навыки токарных работ и доступ к станку, ему не составит большой сложности изготовить колун-буравчик самостоятельно. При выборе материала надо отдавать предпочтение заготовкам марки сталь 40 или 45.

Читать еще: Можно давать щенкам молоко — молочные продукты для собак

Основные размеры следующие:

• диаметр заготовки – 80 мм;
• общая длина детали составляет – 300 мм;
• диаметр отверстия соответствует диаметру выходного вала редуктора;
• длина конусной части детали – 250 мм.

Проточив конусную часть, производят нарезание резьбы, параметры которой следующие: направление резьбы – правая, оптимальный шаг 5 мм, профиль – «елочка», тыльная сторона направлена к редуктору.

Приобретя или изготовив насадку конусного дровокола, подбирают редуктор, усиливающий крутящий момент электродвигателя. Наиболее подходящим вариантом является редуктор Ч 100. При небольших размерах поленьев возможно установить червячный редуктор Ч 80. Какой из предложенных вариантов выбрать, придётся определять опытным путём. Возможно вам лучше подойдёт какое-нибудь другое устройство из нашего каталога. Мощность двигателя должна быть от 2,2 до 4 кВт, можно применять и бензиновые двигатели соответствующей мощности.

Затем приступают к изготовлению рабочего стола, размеры рабочей поверхности которого имеют следующие параметры:

• ширина – не менее 60 см;
• длина рабочего стола, соответственно, составляет 100–120 см;
• высота станины – 60–70 см.

При изготовлении используются металлические трубы, уголки размером не менее 50 мм, для повышения массы станины, сверху на нее жестко крепится лист металла толщиной 2-3 мм, который способствует лучшему скольжению чурок. К листу жестко закрепляется приводной двигатель с насадкой дровокола, смещенный к краю по длине стола. При изготовлении конусного дровокола для облегчения его транспортировки на раме предусматривают установку колес.

В местах проживания людей, где нет электрического напряжения, можно использовать мощности трактора или мотоблока – от вала отбора мощности. Также существует способ заготовки дров с помощью легкового автомобиля, причем любой модели. Для этого прежде всего надо иметь сам конусный дровокол и соответствующий переходник. Сам процесс происходит следующим образом. У автомобиля с помощью домкрата поднимается любая сторона от ведущих колес, откручивается и снимается автошина, а на ее место через переходник устанавливается конусный колун. Автомобиль припускается на специальный козелок или подходящий пенек. Затем запускают двигатель и включают передачу, при этом переоборудованная ступица колеса начинает вращаться вместе с конусным дровоколом, а далее процесс заготовки дров происходит так же, как и на специально изготовленном станке.

Хотя для специалиста изготовить конусный дровокол не очень сложно, прежде всего, необходимо определить его рациональное использование, при заготовке небольшого количества дров использовать конусный колун не рационально.

http://xn--80aqy.com.ua/poleznoe/reduktor-dlya-drovokola/

Понижающий редуктор механического дровокола. Мотор-редуктор

Редуктор для механического дровокола колуна

Для изготовления самодельного механического дровокола своими руками типа колун, вам понадобится: станина, редуктор, кривошипно-шатунный механизм, бензиновый или электрический двигатель, колун, ременная или цепная передача.

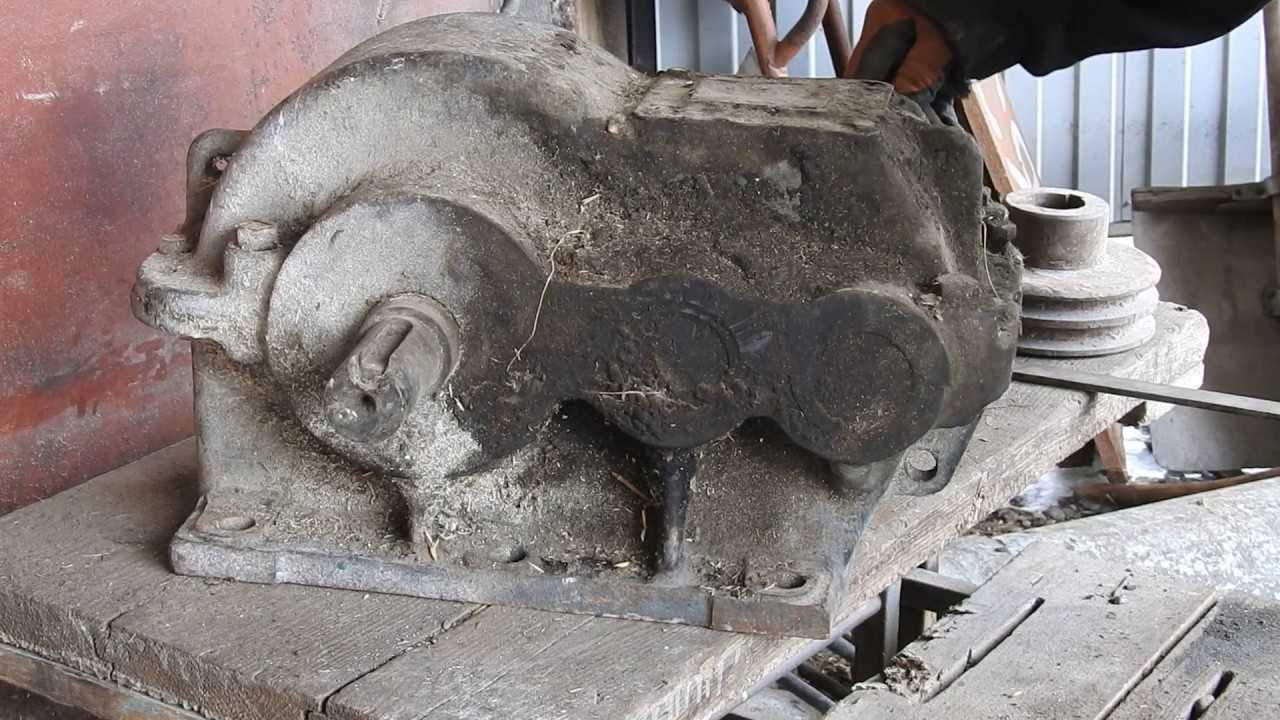

Для данного вида дровоколов, применяются понижающие редукторы типа Ц2У, Ц3У, РЦД, РМ. Выбор механического редуктора определяется породами деревьев и диаметром колоды. Благодаря низкой стоимости и доступности, чаще всего используются Ц2У-160 и 1Ц2У-200 с передаточными числами 31,5 и 40.

Приводом для дровокола служит электродвигатель, который передает вращение на понижающий редуктор с помощью цепной или ременой предачи. Соотношение диаметров звезд или шкивов, подбирается в зависимости от частоты вращения двигатели и передаточного числа редуктора. Дровокол может изготавливаться с одним или двумя кривошипно-шатунными механизмами.

Редуктор для винтового дровокола

В качестве привода винтового дровокола используются червячные одноступенчатые редукторы типа 2Ч-80, Ч-100, Ч-125 и мотор-редукторы МЧ или МЦ2С. Преимуществом червячных редукторов является малогабаритность и широкий диапазон передаточных чисел (от 8 до 80).

Конструктивно винтовой (конусный) дровокол состоит из: станины, электродвигателя с редуктором или мотор-редуктора, вала с конусом, опоры вала. Подробная схема конструкции изображена на чертеже.

Характеристики редукторов для дровоколов

В таблице приведены основные характеристики нужные для подбора понижающего редуктора для дровокола: передаточное число, номинальный крутящий момент на тихоходном валу, вес.

Маркировка	Передаточное число	Номинальный крутящий момент на тихоходном валу, Нм	Вес, кг
1Ц2У-160	8;10;12,5;16;20;25;31,5;40	1250	95
1Ц2У-200	8;10;12,5;16;20;25;31,5;40	2500	170
Ц2У-250	8;10;12,5;16;20;25;31,5;40	5000	320
РМ-250	8;10;12,5;16;20;22,4;31,5;40;50	300	85
РМ-350	8;10;12,5;16;20;22,4;31,5;40;50	700	145
РМ-400	8;10;12,5;16;20;22,4;31,5;40;50	1000	210
РЦД-250	10;16;20;25;31,5;40	431–505	87
РЦД-350	10;16;20;25;31,5;40	1020–1200	175
РЦД-400	10;16;20;25;31,5;40	1990–2300	287
Ц3У-160	31,5;40;45;50;56;63;80;100;125;160;200	1250	110
Ц3У-200	31,5;40;45;50;56;63;80;100;125;160;200	2500	190
2Ч-80	8;10;12,5;16;20;25;31,5;40;50;63;80	180–280	25
Ч-100	8;10;12,5;16;20;25;31,5;40;50;63;80	360–520	48
Ч-125	8;10;12,5;16;20;25;31,5;40;50;63;80	650–1000	82

Купить редуктор для дровокола в Украине

Купить редуктор для дровокола в Украине можно связавшись со специалистом «Систем Качества». Всегда в наличии понижающие редукторы для дровоколов Ц2У, РМ, РЦД, Ц3У, Ч, мотор-редукторы МЧ и МЦ2С. Оплата по безналичному расчету или наложенным платежом с условием частичной предоплаты. Доставка любым удобным перевозчиком.

4 оценок, среднее: 5,00 из 5Для того чтобы оценить запись, вы должны быть зарегистрированным пользователем сайта.

Самодельный редуктор для дровокола и гранулятора — Мысли и идеи

Решил сделать редуктор с возможностью использования как винтового дровокола, так и гранулятора.

В теме про изготовление винтовых дровоколов уже писал, что для изготовления редуктора предлагаю использоватьзадний мост от тяжелых мотоциклов Урал, Днепр. Там передаточное соотношение 4,62, он более легкий и компактный и двигатель можно расположить вертикально за редуктором. Присоединение двигателя с редуктором можно выполнить карданом или упругой муфтой с тех же мотоциклов. Получится очень компактно, и при использовании двигателя 1500 оборотов на выходе получим 325 оборотов, что самое оптимальное для дровокола.

Думаю, что данный редуктор по своим характеристикам: габарит и передаточное отношение, вес, компактность, сможет восполнить пробел в ряде используемых самодельщиками редукторов.

Есть мысль использовать его с почвообрабатывающими фрезами, грануляторами, ветряками, экструдерами и проч.

Использовать в готовом виде редуктор заднего моста не очень удобно из-за конструктивных особенностей. Поэтому пришлось сделать новый корпус редуктора и новый вал, на котором будут устанавливаться рабочие механизмы.

За основу взял шестерню главной передачи заднего моста тяжелых мотоциклов, благо в гараже нашлось несколько штук из запасов с советских времен. Шестерня эта компактная, имеет хорошую термообработку, очень надежная и имеет возможность регулировки зацепления. Ведущая шестерня имеет шлицевой хвостовик, на который можно насаживать либо карданчик, либо упругую муфту.

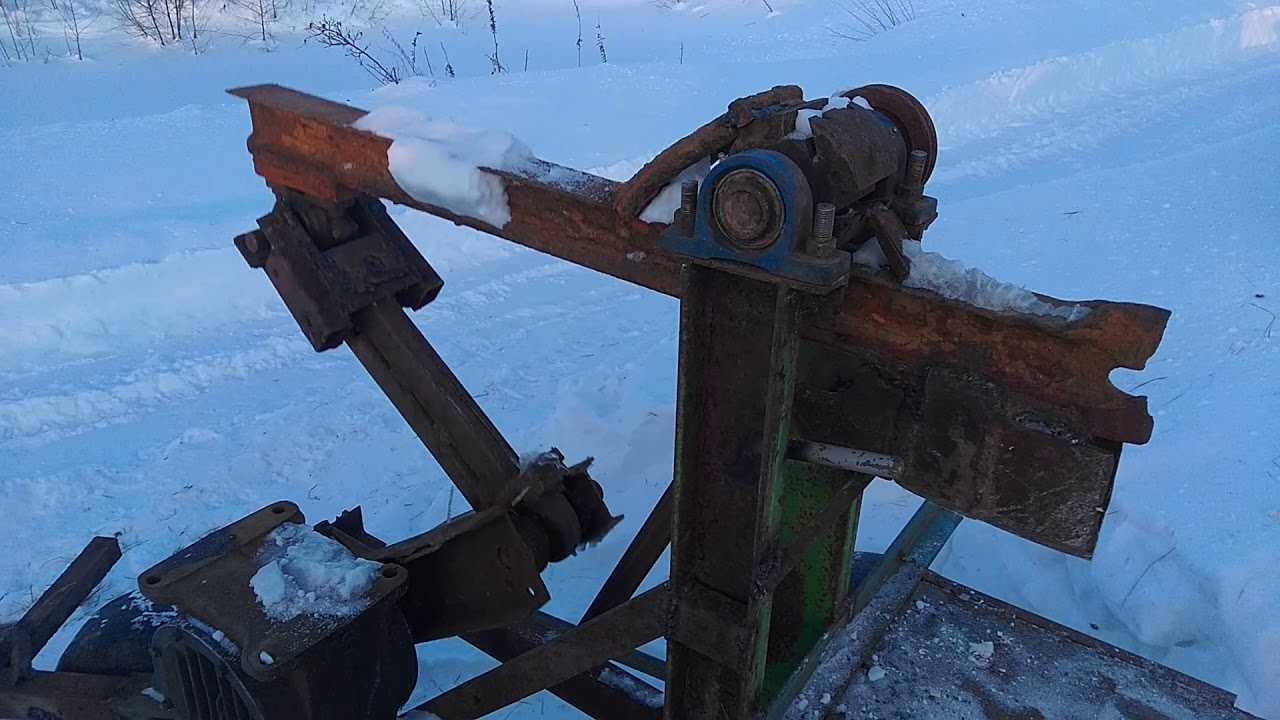

Остальное, думаю, видно по фотографиям. Но еще не закончил изготовление привода.
