Мотоблок нева мб 2 редуктор устройство разборка сборка ремонт

Замена редуктора своими руками

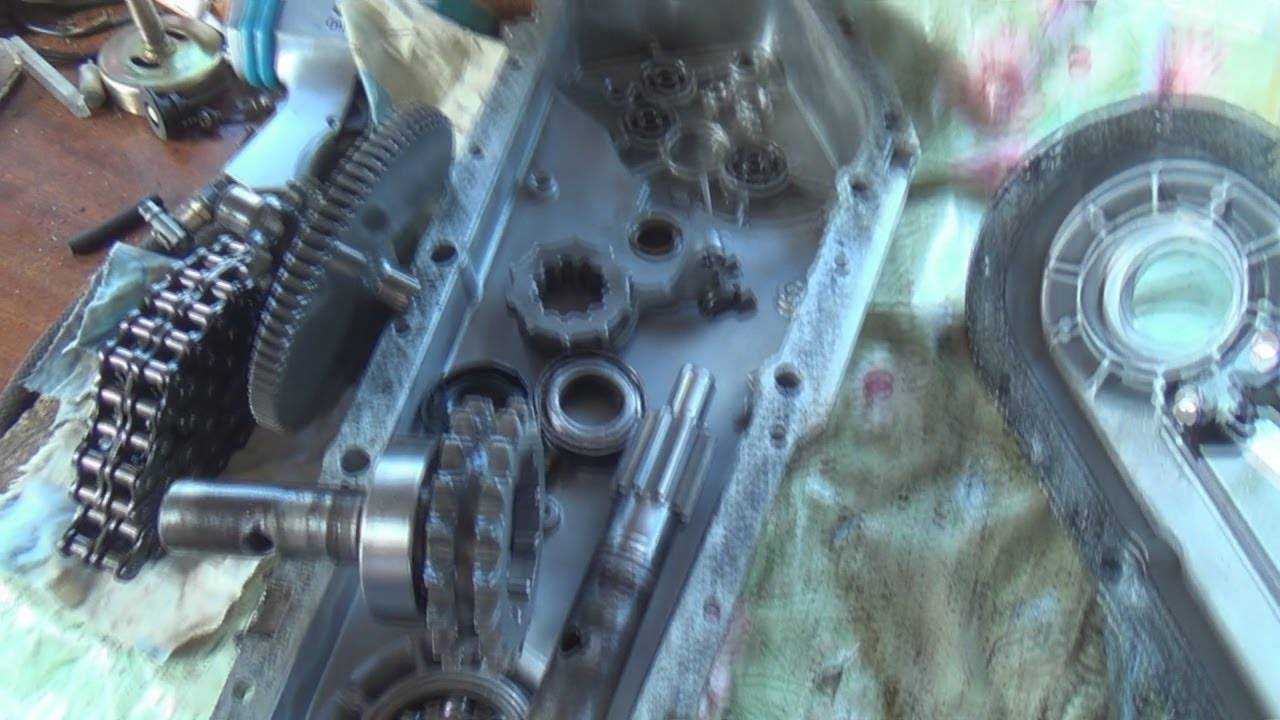

Если имеются полноценные проблемы в редукторе, то его потребуется полностью демонтировать и заменить на новый. Разобрать редуктор мотоблока Нева можно только после того, как он был очищен и все масло слито. Процесс выглядит так:

• содержимое сливается, после чего механизм очищается;
• после открепления от конструкции техники механизм демонтируется и полностью снимается;
• устанавливается новый механизм;
• идет заправка;
• проводится обкатка в течение минимум 20 часов, во время которых все механизмы настраиваются.

Требуется помнить, что после полной замены обкатку делают во время рабочего процесса, но без необходимости усиленной эксплуатации.

Замена смазочного материала в Неве является обязательной процедурой. При ее проведении стоит учитывать все особенности редуктора, в том числе требуемые марки масел. Если замену не проводить своевременно или правильно, то в дальнейшем возможен ремонт, в том числе капитальный, так как техника является очень требовательной к качественной смазке.

Состав

В состав редуктора мотоблока входят следующие важные части:

• винты;
• подшипники;
• оси;
• звездочки;
• корпус;
• втулки;
• рычаги переключения;
• зубчатые колеса;
• вал;
• муфта;
• полуоси;
• плата;
• пружина.

Это далеко не все элементы, которые задействованы в конструкции редуктора, но они являются основными. Поломка одного из них приводит к потере производительности и последующему ремонту.

По сравнению с червячным редуктором, шестеренчато-цепной обладает большей надежностью. Он удобен и прост в эксплуатации, может поддерживать функцию реверса. Как правило, это разборная конструкция, где все элементы соединены между собой болтами, благодаря которым можно осматривать состояние цепей и шестеренок при необходимости. Подобные редукторы устанавливают на большие мотоблоки, которым необходим прочный и надежный агрегат для передачи усилия на колеса и фрезы.

Наиболее простой и частой причиной поломки является разрыв или растяжение цепи, но устранить проблему может любой пользователь без обращения в сервисный центр.

Редуктор мотоблока Каскад

Из чего состоит редуктор мотоблока Каскад?

Для того, чтобы разобрать редуктор мотоблока Каскад, вам необходимо, прежде всего, снять его с мотоблока. Затем нужно снять крышки, после чего снять винты и постукивая снять крышку. Снять втулку входного вала, снять рычаг и вилку переключения. Извлечь первичный вал с шестеренкой на нём. Снять с втулки вал, и с вала извлечь цепь. После чего необходимо снять уже сам блок вал. Достать блок звёздочки. Достать промежуточный вал с шестеренками. Достать правую полуось, муфту сцепления и левую полуось.

Устройство редуктора заключается в следующих основных частях:

• крышки;
• шкив;
• подшипники;
• втулки (входного вала);
• рычаг переключения;
• шестерня промежуточного вала;
• ось переключения, вилка переключения;
• первичный вал с шестеренкой;
• блок вала;
• двухрядная цепь;
• соединитель, малая цепь;
• блок звёздочки;
• промежуточный вал с шестерёнкой;
• входной вал;
• шайбы;
• сальники;
• правая полуось;
• двойная звёздочка;
• муфта сцепления;
• левая полуось;
• вилка сцепления;
• кронштейн;
• пружина.

Влияние масла на работу редуктора мотоблока Каскад

Особое внимание следует отвести на смазывающую жидкость, масло. Стоит заметить, что масло необходимо менять каждые 50 часов работы мотоблока

Также, не стоит сильно, нагружать мотоблок, ведь это может привести к скорому износу оборудования. Не нужно забывать о том, что устанавливать дополнительные фрезы своими руками – нежелательно. От дополнительных нагрузок сильно страдают цепи редуктора (лопаются втулки), после чего цепи начинают перескакивать. При сильных боковых нагрузках, опорная шайба быстро изнашивается, вследствие чего теряется соосность двух шестеренок, и слетают втулки с цепи. Вывод можно сделать такой: не нужно работать на мотоблоке под углом, вопреки более чистой работе вы наносите вред своему агрегату и следует более аккуратно поворачивать мотоблок при работе.

Замена масла производится следующим образом:

1. Первоначально ставим мотоблок на ровную поверхность и находим прут, длиной порядка 70 сантиметров.
2. Изгибаем прут в дугу и просовываем в заливное отверстие редуктора через всё тело редуктора до упора и высовываем прут.
3. Далее смотрим, какой уровень масла в редукторе. В идеале масла должно быть залито не менее чем на 25 см. После чего либо доливаем масло (1,5 литра), либо заливаем масло в сухой редуктор (2 литра). Масло необходимо заливать предусмотренное ГОСТом, кроме того, допустимо смешивать различные виды масел в любых соотношениях.

Замена сальника в редукторе мотоблока Каскад

Далее будет изложено, как заменить сальник на редукторе мотоблока Каскад. Замена сальника происходит в результате появления протеканий, которые приведут к быстрому износу деталей, потому, что работа редуктора будет проходить на сухую, т.е. без масла. Основные причины выхода из строя сальника это: вал с задирами или шероховатостями, которые стачивают сальник; деформация сальника при неправильной установке; плохое качество изготовления; ослаблена стягивающая кромку пружина; и просто износ. Для того чтобы заменить сальник, вам необходимо сперва очистить от грязи, далее цепляющим движением вытащить сальник, после чего подходящей торцевой головкой ключа необходимо забить до лёгкого упора новый сальник, смазав его машинным маслом. Однако если стоит металлическая защита, то необходимо разобрать редуктор.

Редуктор мотоблока «Нева МБ-2»: схема и устройство, предназначение и правила эксплуатации

Редуктор является незаменимым компонентом любой техники, где используется двигатель, поскольку без него невозможна передача вращательного движения. Конструктивно этот элемент в мотоблоках «Нева-МБ-2» схож с деталями, используемыми в составе иной техники, однако чтобы узнать о нем больше, необходимо более подробно изучить вопрос.

Особенности

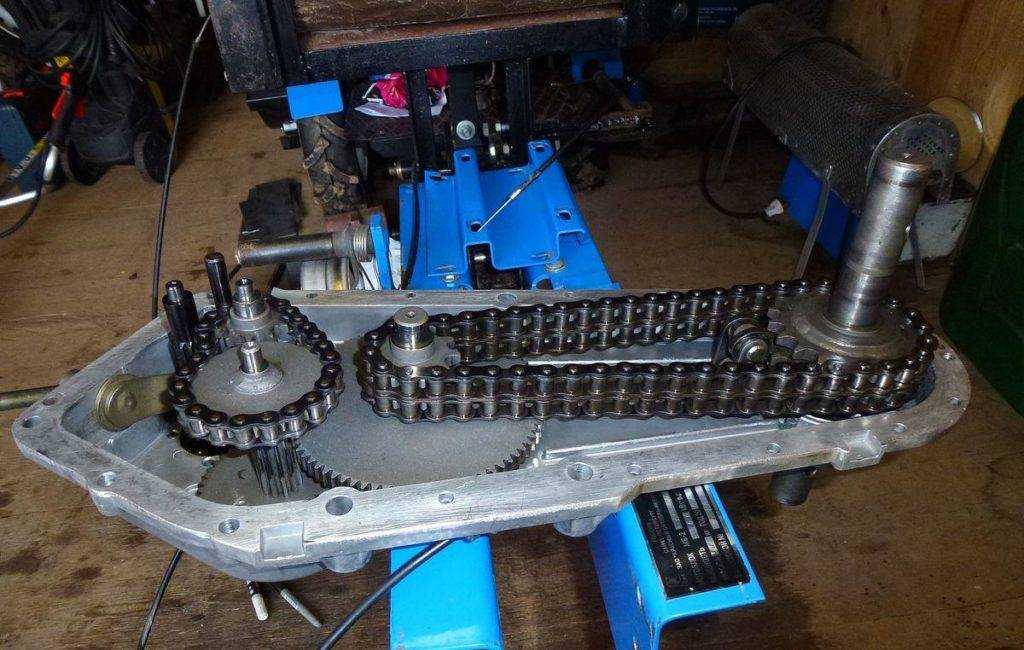

В конструкции мотоблока установлен шестеренчато-цепной агрегат, главной задачей которого является передача вращательного движения, а значит, и изменение частоты вращения фрез. Именно благодаря редуктору от ведомого шкива механическое действие передается колесам техники, посредством чего меняются скорость и направление.

Внутри корпуса находится масло, которое необходимо для обеспечения работоспособности редуктора. Элемент заключен в прочный герметичный корпус. Его кинематическая схема состоит из цепи и двух звезд, расположенных в противоположных направлениях. Нижнюю называют ведомой, поскольку она стоит на валу и приводит в движение всю систему мотоблока.

Состав

В состав редуктора мотоблока входят следующие важные части:

• винты;
• подшипники;
• оси;
• звездочки;
• корпус;
• втулки;
• рычаги переключения;
• зубчатые колеса;
• вал;
• муфта;
• полуоси;
• плата;
• пружина.

Это далеко не все элементы, которые задействованы в конструкции редуктора, но они являются основными. Поломка одного из них приводит к потере производительности и последующему ремонту.

По сравнению с червячным редуктором, шестеренчато-цепной обладает большей надежностью. Он удобен и прост в эксплуатации, может поддерживать функцию реверса. Как правило, это разборная конструкция, где все элементы соединены между собой болтами, благодаря которым можно осматривать состояние цепей и шестеренок при необходимости. Подобные редукторы устанавливают на большие мотоблоки, которым необходим прочный и надежный агрегат для передачи усилия на колеса и фрезы.

Нюансы применения

Чтобы пользователю приходилось как можно реже сталкиваться с поломкой мотоблока, требуется следить за работой не только двигателя, но и редуктора. Специалисты дают свои советы относительно того, какие основные требования необходимо соблюдать во время эксплуатации.

Важно использовать только качественное масло, а вместе с тем регулярно проверять его наличие внутри элемента. По ГОСТу для этого редуктора идеально подходит ТАД-17И или аналог, который также легко можно найти в магазинах – ТАП-15В.
Проводить полную замену масла следует через установленные производителем мото-часы

В инструкции для пользователей указано, что замена должна производиться через 30 часов после первого запуска мотоблока, а впоследствии – через 150 часов.
Если мотоблок ставится на консервацию, то все рабочие жидкости из него удаляются, а необходимые подвижные элементы смазываются.
Периодически от пользователя требуется проверять степень натяжения цепи редуктора. Если она провисает, то ее заменяют новой, поскольку ремонту данный элемент не подлежит.
Замена сальника может производиться самостоятельно, благодаря полностью разборной конструкции описываемого агрегата.

Возможные поломки

Стоит сказать, что редуктор от мотоблока «Нева-МБ-2» ремонтируется быстро и просто. Это возможно благодаря тому, что на рынке всегда можно найти запчасти для него. Возникает такая необходимость при появлении следующих признаков:

• на выходном вале начинает появляться масло;
• заклинивает цепь;
• нет кинематической связи;
• не переключаются передачи.

Во всех указанных случаях требуется разобрать и осмотреть редуктор. При подтекании масла проблема может быть устранена простой заменой манжеты, которая со временем может терять свои первоначальные качества. Заклинивание всегда связано с поломкой цепи, поэтому данную проблему можно устранить только полной заменой

Если этот элемент цел, но отсутствует кинематическая связь, стоит обратить внимание на присутствующие в конструкции звездочки. Одна из них могла обломаться

При отсутствии переключения передачи осматривается сухарь, который может быть разрушен. Иногда бывает срезана резьбовая часть ручки. Если пользователь стал замечать, что протечка масла наблюдается на вале переключения, то это не всегда является показателем поломки. Иногда просто в редукторе превышен допустимый уровень масла. Избыток необходимо просто слить.

Техническое обслуживание Оки

Техобслуживание мотоблока включает несколько этапов:

1. Ежедневные работы до и после эксплуатации.
2. Замена масла.
3. Плановый осмотр.
4. Консервация на длительное хранение.

Рассмотрим первый пункт.

Перед эксплуатацией мотоблока Ока необходимо:

• проконтролировать уровень масла и горючего,заливать можно только качественные рабочие жидкости;
• проверить надежность болтовых соединений;
• проверить давление в шинах.

После эксплуатации необходимо:

• хорошенько очистить и вымыть мотоблок;
• просушить в тени;
• смазать все узлы и механизмы;
• поставить на хранение.

Не менее важным является второй пункт — “Замена масла”. Первая замена производится после обкатки мотоблока. Через каждые проработанные 25 моточасов проверяется уровень масла в редукторе, при необходимости жидкость доливается. Масло в трансмиссии меняется через каждые 50 проработанных часов.

Плановые осмотры необходимо проводить через первых 100, 200 и 500 моточасов, рекомендуется произвести полную замену масел, как в картере двигателя, редукторе, так и в трансмиссии.

В двигатель мотоблока “Ока” рекомендовано заливать следующие моторные масла:

Предлагаем посмотреть небольшое видео, где показана замена масла в редукторе мотоблока Ока:

Неисправности

В инструкции, прилагающейся к мотоблоку Ока, имеется таблица, где перечислены все возможные неполадки, мы же остановимся на самых распространенных:

Почему не заводится мотоблок Ока:

• в баке закончилось топливо;
• уровень масла в картере ниже нормы;
• система зажигания мотоблока Ока требует регулировки, или вышла из строя;
• требуется регулировка карбюратора;
• фильтры засорены и требуют замены;
• свечи зажигания сгорели, закоптились или подмокли;
• сальники вышли из строя.

Колеса (фрезы) перестали вращаться:

• ослаб тросик сцепления;
• необходимо поменять растянувшиеся или порванные ремни, это поможет вернуть работоспособность мотоблоку Ока.

Что делать, если на мотоблоке Ока выскакивает скорость, а переключение передач не работает:

• необходимо произвести осмотр и, если надо, ремонт редуктора — замену сломанных звездочек, цепи, подшипников, сальников;
• произвести регулировку механизма разобщения полуосей;
• проверить фиксацию передач.

Предлагаем посмотреть видео о том, как поменять подшипник и заменить сальник на редукторе мотоблока Ока:

Установка ремней на мотоблок Ока

Для того, чтобы выполнить замену, необходимо определить, какой размер ремня привода на мотоблок Ока требуется. В продаже присутствуют следующие приводные ремни:

Для реверса:

• Z(0) 1400 I;
• Z(0) 1400 вн I ГОСТ 1284.1-89.

Демонтаж ремня производится вручную, путем ослабления регулировочного болта. Новый ремень не должен провисать, не должен и быть в сильном натяжении. Правильное натяжение — это когда ремень слегка прогибается при надавливании рукой.

Освещение для мотоблока Ока

Многие владельцы этой техники стремятся максимально модернизировать устройство, еще более повысить комфорт и эргономичность при работе. Одним из способов модернизации является установка света (фар).

Сделать свет на мотоблоке Ока не так и сложно, достаточно найти и присоединить к агрегату генератор необходимой мощности. Алгоритм подключения следующий:

• на руль ставится кнопка;
• генератор крепится к мотоблоку;
• в передней части моторизированного устройства закрепляются фары;
• посредством проводов, производится соединение от кнопки к генератору и к фаре;
• производится изоляция проводов.

Чем мощнее генератор, тем ярче будет свет, многие предпочитают устанавливать на эту агротехнику автомобильные электрогенераторы. Предлагаем посмотреть видео о том, как самостоятельно поставить свет на мотоблок Ока:

https://youtube.com/watch?v=KBtSg7SIy8A

Устройсво редуктора Нева МБ-2,чертежи и описание.

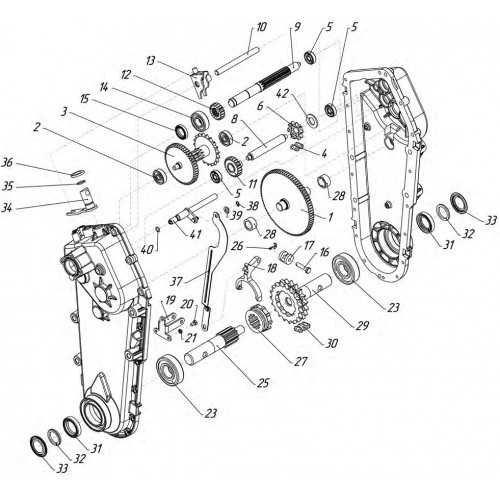

Редуктор мотоблока МБ-2 в сборе Рис.1

Редуктор мотоблока МБ-2.

Рис. 1. Редуктор мотоблока МБ-2: 1 — винт сливного отверстия; 2 — подшипник 180306; 3 — манжета; 4 — полуось правая; 5 — крышка оси. 6 — звездочка (правой полуоси); 7 — пружина; 8 — цепь (49 звеньев); 9 — зинт отверстия контроля уровни масла; 10 — втулка; 11 — звездочка блок-вала; 12 — половина корпуса правая; 13 — втулка; 14 — звездочка блок-звездочки; 15 — звездочка промежуточного вала; 16 — втулка; 17 — вал промежуточный; 18 — втулка; 19 — входной вал; 20 — заглушка заливного отверстия: 21 — вал переключения; 22 — вилка переключения; 23 — подшипник 204; 24 — колесо зубчатое; 25 — манжета; 26 — втулка; 21 — колесо зубчатое; 2S — блок-звездочка; 29 — втулка; 30 — колесо зубчатое; 31 — колесо зубчатое; 32 — блок-вал; 33 — втулка; 34 — половина корпуса левая; 35 — вилка разобщения полуосей; 36 — муфта сцепления полуосей; 37 — полуось левая; 38 — манжета; 39 — подшипник 180306; 40 — прокладка; 41 — рычаг; 42 — пружина, 43 — винт; 44 — плата. Кинематическая схема редуктора.

Детальное устройство редуктора МБ-2 Рис2

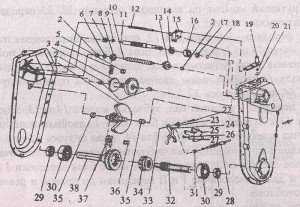

Редуктор МБ-2, внутреннее устройство.

Рис. 3. Редуктор МБ-2, внутреннее устройство: 1 — блок-вал; 2 — втулка, 3 — блок-звездочка; 4 — цепь (25 звеньев); 5 — соединительное звено; 6 — шайба; 7 — втулка; 8 — звездочка; 9 — шайба; 10 — вал промежуточный; 11 — вал входной, 12 — вал переключения передач; 13, 14 — колеса зубчатые; 15 — вилка переключения передач; 16 — подшипник 204; 17 — манжета; 18 — пружина; 19 — рычаг переключения передач; 20 — кольцо уплотнительное; 21 — шайба; 22 — ось; 23 — пружина; 24 — вилка разобщения полуосей; 25 — кронштейн; 26 — винт М6х10; 27 — шайба; 28 — трос разобщения полуосей; 29 — манжета; 30 — подшипник 180306; 31 — ось тяги; 32 — полуось левая; 33 — шплинт 2×14; 34 — муфта сцепления полуосей; 35 — втулка; 36 — соединительное звено цепи; 37 — цепь (49 звеньев); 38 — полуось правая.

Примечание. В редукторах мотоблоков раннего выпуска вместо втулок поз. 2, 7, 35 устанавливались подашпники: поз. 2 — подшипник 300, поз. 7 — подшипник 202, поз. 35 — подшипник 304 ГОСТ 833-75.

Рычаг передач, изменяющий положение находящихся в постоянном зацеплении зубчатых колес 14 и 13 на входном 11 и промежуточном 10 валах, может быть установлен в пяти фиксированных положениях: 1-1 передача (низшая) переднего хода; 3 — II передача (высшая) переднего хода; 5 — задний ход; 2 и 4 — нейтральные.

Крутящий момент па выходные полуоси 38, 32 передается по кинематическим цепям:

I передача — входной вал 11, постоянно зацепленная пара зубчатых колес 14 и 13, звездочка 8, цепь 4, блок-звездочка 3, постоянно зацепленная пара зубчатых колес блока 3 и блок-вала 1, звездочки блок-вала 1, двойная цепь, двойная звездочка правой полуоси 38, муфта 34, левая полуось 32;

II передача — входной вал, зубчатые колеса 14 и 13, зацепление колеса 13 с зубчатым колесом блок-вала 1, двойная цепь, двойная звездочка правой полуоси 38, муфта 34, левая полуось 32.

Задний ход — входной вал, зубчатые колеса 14 и 13, зубчатое колесо блок-звездочки 3, пара зубчатых колес блок-звездочки 3 и блоквала 1 и далее аналогично I и II передачам до правой и левой полуосей мотоблока.

При нажатии рычага управления разобщением полуосей мотоблока вилка 24 разобщения полуосей выводит зубчато-шлицевую муфту 34 из зацепления с правой полуосью редуктора. При этом привод от двигателя остается подключенным к правой полуоси, позволяя легко изменять направление движения мотоблока вплоть до разворота.

Назначение

Возможности регулирования скорости вращения вала двигателя внутреннего сгорания ограничены доступными рабочими режимами, поэтому в моторной технике (от мотоблоков до автомобилей) традиционно применяются устройства, позволяющие изменить скорость вращения, передаваемую от двигателя к тем или иным конструктивным элементам.

Если в автомобилях с этой целью применяется коробка передач, то на мотоблоках «Нева» традиционно устанавливаются редукторы, позволяющие управлять скоростью вращения, вращающим моментом и направлением движения. Именно к этому элементу подключаются и колеса устройства, и различное навесное оборудование, требующее подключения к двигателю (например, фрезы культиватора, лезвия косилки, метлы и так далее).

Какое масло заливать в редуктор мотоблока?

Приобретая смазочный материал, стоит рассмотреть советы производителей мотоблоков

Также стоит обращать внимание на цену масла. Дешёвые средства не гарантируют хорошее функционирование редуктора

Стоит отметить следующие виды масел по маркированию на рынке:

• SAE. Отличный состав для работы при частых температурных перепадах. Перед буквой W указана цифра – это показатель минимальной температуры, при которой заливается смазочный материал;
• ASEA. Универсальные средства, пользующиеся самым большим спросом. От цифры зависит, в каких условиях сможет работать техника;
• API. Пользуются самым большим спросом. Служат хорошим смазывающим средством вне зависимости от типа редуктора и условий использования техники.

Перед использованием определённого масла стоит ознакомиться с указаниями изготовителей мотоблоков.

Марка мотоблока	Тип масла для редуктора мотоблока
Нева МБ-2	Масло трансмиссионное ТЭП-15 (-5°С до +35°С) ГОСТ 23652-79, ТМ-5 (-5°С до -25°С) ГОСТ 17479.2-85 по международной системе классификации моторных масел по вязкости SAE90 API GI-2 и SAE90 API GI-5 соответственно. Объем заправки 2,2 литра
Нева МБ-1	Масло трансмиссионное по ГОСТ 23652-79 (ТАД-17И, ТАП-15В и др.).
МКМ-3 Мобил-К (lander)	ТАД — 1711 ГОСТ 23652-79. Можно заливать SAE 90, SAE 75W/90 по классификации API GL-4, GL-5. Дозаправка 1 литр
Салют 5 Салют 100	ТМ 5-18 (ТАД17И)
Беларус  08Н-09Н	Летом (выше + 5°С) Масла моторные: М-10В2 или М-10Г2 ГОСТ 8581 (дублирующее — Масло моторное М-бз/10В ГОСТ 10541) Зимой (ниже  + 5°С) Масло моторное М-8Г2, ГОСТ 8581 (возможна замена на М-4з/6В1 ГОСТ 10541)
МТЗ -05	М-8Б1, М-8В1, М-8Г1, по ГОСТ 10541-78
Каскад МБ6 Каскад МБ6-62	Масло трансмиссионное по ГОСТ 23652-79 Масло трансмиссионного ГОСТ 23652-79 или авиационного типа МС-20 ГОСТ 23652-79
Угра НМБ-1	ТСn-10 ГОСТ 23652-79 или другой тип, который соответствует SAE: 80…85W API: GL3…GL4
Ока МБ-1Д1(2)М	Масло трансмиссионноее ТАД-17И, ТАП-15В и другие по ГОСТ 23652-79
Целина МБ	С завода в мотоблоке трансмиссионное масло «RAVENOL» EXP SAE 80W-90 API GL-5 Можно заливать трансмиссионные масла SAE 90 GL-5
Тарпан	Масло трансмиссионное ТАД-17И или аналоги типа SAE 90 SAE 75W/90 категориии API GL-4, GL-5.
Фаворит МБ — 3, МБ — 4, МБ — 5	ТАД-17и или МС-20
Агат	ТАД-17И; МС-20
Мотор Сiч	Смазочное масло ТАД17И, ТАп-15В, ТЭп-15, ТСп-15К, ТСл-14 по ГОСТ 23652
Vario	Масло 80W90
Patriot Garden	Масло 85W90
Zubr (Зубр)	Масло ТАП 15

Какое масло заливается

Многие люди интересуются – какое масло заливать в редуктор мотоблока? Чтобы ответить на данный вопрос, нужно учитывать несколько факторов, основным из которых является рекомендация производителя относительно типа масла.

В магазине также следует обратить внимание на степень вязкости масла, которая указана на упаковке. Кроме того, существуют специальные присадки – вещества, повышающие полезные свойства смазки

Масло для редуктора

Масло для редуктора

Вообще, масла могут быть самых различных видов:

• SAE. Данные виды масел очень хорошо справляются с резкими перепадами температур, поэтому их можно использовать круглогодично.
• Процесс выбора заключается в следующем: надо посмотреть на цифру, которая находится впереди буквы W – меньшее значение будет говорить о том, что масло очень хорошо приспособлено именно к низким температурам (самое маленькое – 0W). Если буква W отсутствует на маркировке, то такое масло подходит для летнего периода.
• API. В данном случае, буквы в маркировке будут говорить о типе двигателя – бензинового или дизельного. Соответственно, определенная буква будет говорить, что масло подходит для бензиновых агрегатов, а другая – для дизельных.
• Цифры будут говорить о разновидности двигателя, т.е. цифра 4 – значит масло нужно использовать для 4-тактного мотора и т.д. Значение EC – это степень сбережения энергии, т.е. чем значение выше, тем масло качественнее.
• ASEA. Наибольшая цифра в маркировке будет говорить о том, что масло может функционировать в очень сложных условиях.
• ГОСТ 17479, 1-85. Данные показатели характеризуют степень вязкости масла. Как правило, после этого параметра пишутся буквенные и цифровые значения, а их отсутствие указывает на то, что масло является универсальным.

Трансмиссионные масла для заливки в бензиновые и дизельные мотоблоки

Что касается редуктора, то для его заправки нужно использовать трансмиссионные масла. К примеру, неплохим выбором будет полусинтетическое масло ZIC 10W40, предназначенное для бензиновых и дизельных мотоблоков. Показатель API – SM/CF, ACEA – A3/B3, A3/B4, C3.

Другим достойным маслом является Super T-3 85W-90 от Газпромнефти. Его технические данные будут следующими:

• показатель API – GL-5;
• степень вязкости – 85W90;
• температурный показатель потери текучести – -280C;
• температурный показатель вспышки – 2170C;
• длина упаковки – 270 мм;
• ширина упаковки – 130 мм;
• высота упаковки – 240 мм.

Данное трансмиссионное масло также поставляется в 4-х литровой таре, стоимость которой составляет примерно 600 рублей.

Трансмиссионное масло

Это далеко не весь список масел, которые можно заливать в редуктор мотоблока. В принципе, любой человек, ознакомившийся с основными параметрами масла, может самостоятельно определить нужное для его мотоблока.

Как сделать самому?

Если у вас есть доступ к огромному выбору необходимых запчастей, то, конечно, проще изготавливать редукторы самостоятельно

Но обратите внимание, что такая запчасть нуждается в наличии серьезного оборудования для обработки металла. Если у вас это есть, то выбрать корпус оптимальных параметров, сделать отверстия для валов на подшипниках и сделать устройство вы сможете не хуже, чем на заводе. Изначально вам надо без ошибок рассчитать номинальную мощность

Благодаря верным результатам, вы сможете узнать оптимальный угол, который надо найти у шестерни конической формы. Вам надо рассчитать число вращений за 60 секунд

Изначально вам надо без ошибок рассчитать номинальную мощность. Благодаря верным результатам, вы сможете узнать оптимальный угол, который надо найти у шестерни конической формы. Вам надо рассчитать число вращений за 60 секунд.

Сделанный редуктор требует определение условий его эксплуатации, в том числе и нагрузки. Его функционирование будет на высшем уровне, если правильно выбрать температуру и смазку. Следующим этапом является сборка редуктора. Корпус можно взять заводской. Согласно его диаметру, вы сможете определить корпус у подшипников для вала. А поможет вам в этом штангенциркуль и сверло.

Фланец из стали надо монтировать на фронтальной стороне редуктора. Внутри же монтируем подшипник фланцевый и шайбу. Фланец закрепляется винтами у самого генератора. Шпонку и шестерню надо выбирать предварительно. К роторному генератору фиксируются все узлы, которые контактируют с передаточной системой.

Мнения пользователей

Отзывы владельцев мотоблока помогают будущим пользователям учесть ошибки, ознакомиться с достоинствами и недостатками техники.

Василий, г. Пермь: «Приобрел мотоблок Нева МБ-2 мощностью 7 л. с. Агрегат выполнен качественно. Нет претензий к работе переключателя скоростей, вполне устраивает мощность двигателя. Мотоблок стильный и модный, ставлю ему 5 баллов».

У некоторых пользователей иное мнение о приобретенном агрегате.

Иван, г. Вологда: «Купил российский мотоблок Нева МБ-2С-7,0. Часто пропадает искра, произошла крупная поломка — возгорание, которую устранил самостоятельно. При первом запуске увидел, что скорости не переключаются рычагом. Агрегат не понравился».

Множество отзывов о мотоблоке Нева, как положительных, так и отрицательных, не снижают интереса к нему, т. к. успех в работе зависит не только от самой машины, но от умения пользователя.

Как проверить масло в редукторе мотоблока?

Отслеживать количество масла следить постоянно. Иначе халатное отношение к технике приведет к фатальным последствиям. Через каждые 50 часов заливается свежее масло. Наряду с этим следует избегать чрезмерных нагрузок, которые в итоге приводят к быстрой выработке механизмов и комплектующих. Перейдем непосредственно к замене масла:

1. Устанавливаем технику на ровной площади. Находим щуп, длиною 70 см.
2. Щуп загибается и просовывается в отверстие для залива масла до упора, после чего вынимаем прут.
3. Наблюдаем уровень масла, который должен быть минимум 25 см. В сухой редуктор доливают 2 литра масла, минимум 1.5 литра.

Заливное масла должны быть ГОСТовским. Дешевое масло использовать бессмысленно, потому что рано или поздно, оно вызовет поломки внутри редуктора мотоблока.

Классификация сортов масел

Для увеличения срока эксплуатации бензинового или дизельного двигателя нужно сделать правильный выбор моторного масла. Несвоевременная его замена снижает срок службы двигателя. Как его выбрать, в каком количестве, как залить в мотоблок — об этом поговорим подробнее.

В комплект каждого мини-трактора или мотоблока входят инструкция и паспорт изделия. В инструкции производитель перечисляет подходящие сорта топлива и смазочных жидкостей, которые способны продлить жизнь техники. Масло в двигателе выполняет функции:

• охлаждения;
• смазки;
• уплотнения;
• очистки.

При воздушном охлаждении смазка оседает на стенках горячего цилиндра. Эти отложения загрязняют детали двигателя и усложняют процессы смазки. Поэтому в смазочном материале присутствуют противоокислительные добавки. Они очищают стенки цилиндров от нагара и продляют срок службы мотоблока. Разные климатические зоны требуют использования различных маслянистых жидкостей. Они различаются по вязкости, составу и назначению.

По вязкости

Вязкость определяется по стандарту SAE J300. Для механизмов она зависит от следующих характеристик:

• конструкции агрегата;
• особенностей работы;
• возраста механизма;
• температуры окружающего воздуха.

Моторные масла делятся на зимние и летние. Зимние обозначены буквой W. Часто используются маловязкие зимние сорта с обозначениями SAE 0W, 25W, а также с промежуточными значениями 20W, 5W, 15W и 10W. Составы для использования летом не имеют в названии букв. Они отличаются высокой вязкостью и обозначаются SAE 20, 60, САЕ 30 или 40. При использовании зимой летних марок возникают проблемы, связанные с запуском агрегата. Зимние сорта в летнее время не способны осуществлять качественную смазку.

Ученые разработали всесезонные составы, применяющиеся для заливки в мотоблок летом и зимой. Их обозначения — 5W-40, 10W30.

По составу

Кроме сезонных признаков, смазочные материалы делятся на типы по составу:

• минеральные;
• синтетические;
• полусинтетические.

При работе двигатель с воздушным охлаждением быстро нагревается. Моторное масло снижает его температуру. Не та категория вызывает в моторе поломку. Не рекомендуется использовать синтетическое масло в смеси с минеральным.

Смотрите » Характеристики мотоблока Парма МБ-01-6,5 и отзывы потребителей

По назначению

При возникновении необходимости замены смазывающих жидкостей каждая компания-производитель рекомендует заливать свою марку. Для сельскохозяйственных машин фирмы Honda используют всесезонные марки 10W-30 категории SF. Subaru в своих рекомендациях указывает для работы в умеренном климате 10W-30, в холодных регионах — 5W-30. Категория качества масла — SE.

Для изделий компании Lifan требуется летняя марка SAE-30, для зимних условий — SAE 10W-30. Условия по категории качества отсутствуют. В мотоблоки компании Калужский двигатель заливают всесезонный состав 10W-30 или 15W-30 качества SF или SH.

Инструкция и рекомендации по эксплуатации

Безотказность и длительный срок службы мотоблока зависят от условий эксплуатации, технического обслуживания, ухода за агрегатом, грамотной обкатки после его приобретения. Для этого необходимо выполнять все рекомендации по эксплуатации техники.

Они сводятся к следующему:

1. Соберите мотоблок. Схему сборки можно посмотреть в инструкции, которая прилагается при покупке к агрегату.
2. Заправьте бак чистым бензином.
3. Проверьте уровень масла в картере двигателя.
4. Осмотрите крепление колес.
5. Проверьте зазоры на клапанах двигателя. Регулировка клапанов выполняется с помощью щупов на 0,10-0,25 мм.
6. Обкатку производите следующим образом:
   • не начинайте работу с холодным двигателем;
7. сначала двигатель должен поработать на холостом ходу;
8. не нагружайте двигатель в процессе работы;
9. обкатка должна длиться не менее 30 часов;
10. работайте только на первой передаче;
11. после обкатки замените масло в двигателе, проверьте болтовые соединения.
12. Регулируйте натяжение ремней переднего и заднего хода клиноременной передачи изменением длины цепочек.
13. Проверяйте работу органов управления.
14. Проводите своевременную смазку стартера.
15. Вовремя заливайте масло в редуктор.
16. Не допускайте его попадания в фильтры.

Многие фермеры задаются вопросом, какое масло в мотоблок необходимо заливать. В частности, интересуются мотоблоком МБ 6841 с заливкой М-12ГИ или М-10ГИ. Это старые марки масел, найти их не так просто.

Для мотоблоков Каскад подходят такие горюче-смазочные материалы:

• в топливный бак — автомобильный бензин Нормаль-80, ГОСТ Р 51105-97;
• в картер двигателя — масло моторное М-5з/10Г1, М-6з/10В, М-6з/12Г1, ГОСТ 10541-78;
• для редуктора — масло трансмиссионное по ГОСТу 23652-79 или авиационное МС-20, ГОСТ 21743-76.

Смешивать синтетический и минеральный материалы нельзя.

Инструкция по эксплуатации также содержит в себе информацию о технике безопасности, которая направлена на защиту оператора, а также защиту оборудования от поломок во время работы. Строго запрещается прогревать двигатель с помощью открытого огня, например, горелкой. Работа на местности со сложным рельефом должна осуществляться только на низких скоростях, то же касается работы на большую глубину. Высокая скорость при данных условиях перегружает двигатель и подвергает оператора опасности.

Для приведения мотоблока в движение необходимо выбрать передачу с помощью ручки и пользуясь обозначениями на корпусе, после чего нажать рычаг переднего или заднего хода. Запрещено переключать передачи с взведенным в рабочее положение рычагом переднего или заднего хода.

Настройка карбюратора

Первоначальная регулировка карбюратора производится на заводе-изготовителе. Никаких ремонтных работ пользователь в течение гарантийного срока выполнять не должен. При плохом запуске осмотрите свечу зажигания. Если свеча сырая, то проблема в системе зажигания. Если свеча сухая, убедитесь в поступлении топлива в карбюратор.

Ремонт карбюратора на мотоблок Каскад выполняется только в специализированных мастерских.

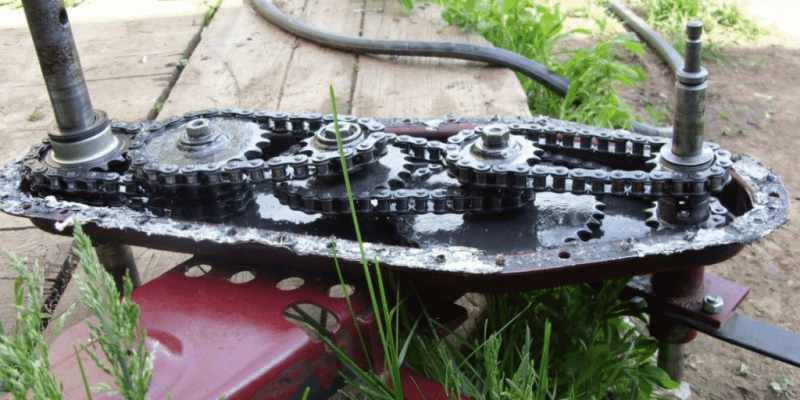

В разрезе редуктор Ока выглядит следующим образом

Корпус у детали стальной, состоит он из двух частей, которые скреплены тремя болтами и уплотнительной прокладкой. К каждой части корпуса приварены угольники, которые образуют несущую раму устройства.

Трансмиссия устройства крутящегося момента редуктора мотоблока подается от левой или правой звездочки вала. Эта деталь в зацепление вводится при помощи сухаря, который перемещается по оси вала специальной ручкой переключения. Утопленная ручка вводит в зацепление звездочку, в результате чего включается первая передача. Если ручку вытянуть до конца, то включится вторая передача. В среднем положении переключение будет нейтральное.

В этом видео вы узнаете, как отремонтировать редуктор мотоблока:

При постоянном уходе за устройство и регулярной проверки состояния масла редуктор прослужит достаточно долго. Если же устройство пришло в неисправность, то возможны следующие причины:

• течет масло;
• механизм разобщения полуосей пришел в неисправность;
• износилась кромка на крышке оси;
• не зафиксированы передачи.

В последнем случае возможно нарушение регулировки передачи или неисправность пружины. Для исправления ситуации необходимо разобрать редуктор мотоблока и заменить дефектные детали так, как показано на чертеже мультикультиватора.

Не работать устройство также может по причине обрыва цепи или отсутствия кинематической связи внутри. Чтобы разобрать редуктор, необходимо выполнить следующие действия:

Сначала снимается двигатель и рулевая кнопка. Затем шкивы и тяга. Потом следует снять крылья с несущей рамы и стойку управления. Выворачиваются все стяжные болты угольников. Затем снимаются колеса

Важно перед разборкой устройства очистить его от пыли и грязи, в противном случае грязь, попавшая внутрь конструкции, может ухудшить работу редуктора. Также необходимо слить масло

Следующим шагом является снятие рычага передач со всеми его составляющими. Далее следует вывернуть болты с крышки и гайки с них. Потом нужно положить устройство на левую половину корпуса и очень аккуратно ножом вывернуть болтики, которые соединяют две половинки корпуса. С промежуточного вала снимается звездочка. Затем – валик переключения, вилка и блок вал.
