Особенности дизайна повозки
Домашние устройства для перевозки дачных грузов могут быть выполнены из металла и любого дерева. Эти строительные материалы имеют необходимые прочные характеристики, недорогие, обрабатывают дома. Тачки из древесины собираются собственными руками всего за несколько часов. Но их небольшая грузоподъёмность и срок службы оставляют, конечно же, желать лучшего. На металлоконструкции придётся тратить больше времени. Но зато это позволяет транспортировать массивные и габаритные изделия, стройматериалы.
Есть такие повозки:
- Одноколёсная повозка имеет малый вес (до 79 кг) и высокую манёвренность. Она пройдёт без затрагивания посаженых растений. Ещё одним преимуществом тачки с одним колесом является лёгкость полной разгрузки. Достаточно немного наклонить или поднять ручки, чтобы освободить структуру от транспортировочного содержания.
- Изделия из 2- 4 колёсами. Они подходят для сада, а также для строительных работ. Многоцелевые повозки стабильны. Они не переворачиваются при транспортировке. С их помощью перевозятся грузы больших масс.
Тележка для дачи двухколесная: обзор лучших моделей
Беламос
Тачка BELAMOS
Тачка садовая одноколесная
Стальной оцинкованный кузов. Вместимость — 85 литров, грузоподъемность — до 80 кг.
Достоинства:
колеса — пневматика, большие, способные преодолеть ландшафт разного уровня;
расстояние между колесами 0.5 метра, маневрирует легко.
Сибртех
Легкая тачка. Хорошая маневренность.
Достоинства:
- кузов из оцинкованной стали, закругленные борта, что безопасно;
- хорошая проходимость и устойчивость;
- грузоподъемность — 90 кг, вместимость — 65 л.
Тачка Сибртех
Грин да
Создана специально для садовых работ.
Достоинства:
- кузов стальной оцинкованный, нагрузка — до 120 кг;
- маневренна.
Тачка садовая САД-2
Специально создана для садовых работ.
Достоинства:
повышенная устойчивость на разных поверхностях;
- колеса все с подшипниками, диаметр — на выбор;
- кузов оцинкован;
- рама окрашена порошковой, ударопрочной краской.
Работа на садовом участке хоть и проходит на свежем воздухе, но это достаточно нелегкий труд. Что-то сделать без тачки для дачи двухколесной на своем участке проблематично и вредно. Чтобы увеличить свою работоспособность, не стоит экономить на таком хорошем приспособлении, лекарства в конечном итоге окажутся дороже.
0 0 голоса
Рейтинг статьи
Строительная тачка из дерева, как прицеп для велосипеда
Тачки для строительства делают из металла. При их изготовлении не обойтись без сварочного инвертора, болгарки и дрели. А что делать, если сварочника нет? Изготовить тележку для перевозки грузов из дерева.
AndrejOrdynec
Я сделал тележку из дерева. Поставил её на два велосипедных колеса. Это — вторая тачка. Первая конструкция была не очень удачной, так как колёса стояли слишком близко друг к другу.
Эволюция деревянной тележки. Пользователь приделал к тачке длинную ручку. Колеса поставил шире.
Тележка выдержала груз до 100 кг.
А это — третий вариант AndrejOrdynec — тележка для велосипеда.
AndrejOrdynec
Тележку я сделал из старого велосипеда. Затея полностью себя оправдала. На этой тележке я привёз кирпич за 1,5 км от участка. На тачку помещается 24 кирпича. Ещё возил цемент — 2 мешка по 50 кг и булыжник из карьера, общим весом более 100 кг.
Тележка из дерева пригодилась для перевозки строительных материалов, оставшихся после сноса гаража.
Всего пользователей перевёз около 1700 шт. кирпичей. Потом велосипедные колёса тележки пошли «восьмёркой».
А это новая версия тележки из дерева, после учёта недостатков предыдущих моделей. Грузоподъёмность до 200 кг.
Проекты, чертежи и размеры самодельных конструкций
Прежде, чем браться за работу, нужно подготовить проект, то есть чертеж или эскиз изделия. Самодельщики редко повторяют существующие конструкцию целиком и обязательно придумывают что-то свое. В таком случае полезен набор чертежей различных тележек, опираясь на которые можно подготовить собственный.
При этом следует руководствоваться следующими соображениями:
- По данному чертежу можно сварить стандартную строительную тачку для сыпучих материалов с одним колесом. Для этой конструкции хорошо подойдет корыто, изготовленное из оцинкованного металла.
- На этом фото представлен двухколесный вариант с высокой платформой. На ней удобно перевозить крупные предметы, например, ящики.
- Перед Вами еще один вариант высокой тележки, теперь уже на велосипедных колесах. Ее можно использовать как вручную, так и прицепить к велосипеду.
- Эта платформа также предназначена для крупногабаритного груза. Она имеет одно колесо и может передвигаться только вручную.
- Вариант на небольших колесах предполагает ровное и плотное основание для передвижения. На такой грузовой тележке удобно перевозить большие и тяжелые вещи, например, улья или холодильник, так как их не требуется поднимать высоко.
- Конструкцию с деревянным колесом следует рассматривать как декоративную поделку для сада. Декорацию из дерева или фанеры следует хорошенько обработать, окрасить и разместить в ней цветы.
Двухколёсная
Двухколёсную деревянную тележку своими руками сделать достаточно просто. Для этого не понадобится оборудование для резки металла или сварочный аппарат. Обработка дерева осуществляется стандартными инструментами. Но прочность, вместимость и долговечность таких тележек значительно уступает металлическим изделиям с большим количеством колёс.
Пошаговый алгоритм создания выглядит следующим образом:
- Для изготовления рамы надо использовать толстые доски (не менее 70 х 70 мм.). В углы каркаса загоняют шурупы, рамную конструкцию укрепляют дополнительными перекрытиями.
- Следует прикрутить две рейки для подшипников к нижней части каркаса. Затем – закрепить колёса.
- Ручку желательно изготовить из металла. Это сделает тележку более стойкой к нагрузкам. Для этого можно использовать руль от старого велосипеда или длинную металлическую палку.
- Затем на раму следует установить борты из досок. От их величины зависит вместимость тележки. Прочность конструкции обеспечивает надёжная рама и прочно установленные колёса.
- Если имеется готовая ось от старого мопеда или картинга, то не придётся использовать доски с подшипниками.
Четырёхколёсная
Четырёхколёсная тележка имеет следующие преимущества: вместимость, прочность и долголетие. Такие коляски изготавливают из металла, так как другой материал не выдержит больших нагрузок. Четырёхколёсные металлические коляски, сделанные своими руками, могут перевозить грузы весом до 100 кг. Для изготовления потребуется слесарный набор инструментов.
Пошаговый алгоритм создания четырёхколёсной тележки своими руками выглядит следующим образом:
- Сначала следует изготовить ёмкость для груза. Если перевозится жидкость, то надо проверить герметичность конструкции.
- Для установки каркаса придётся использовать сварочный аппарат. К раме следует приварить ручку. Для изготовления рамы подойдут обрезки труб.
- Необходимо заранее произвести все замеры грузовой платформы. В случае с изготовлением четырёхколёсной платформенной тележки размер рамы зависит от габаритов ёмкости для груза.
- Затем к нижней части рамы надо приварить колёса.
- Далее следует позаботиться о грузоподъёмности конструкции. Пневматические колёса могут увеличить грузоподъёмность тележки до 80 кг.
Складная
Складная тележка, сделанная своими руками, выдерживает грузы до 50 кг. Её основное преимущество — компактность.
Пошаговая инструкция по изготовлению складной тележки выглядит следующим образом:
- Для изготовления выбирайте трубы толщиной от 2 мм.
- Необходимо сделать чертежи рамы натуральной величины, чтобы пользоваться ими как шаблоном при сгибании труб.
- Втулки шарнира привариваются к рамке площадки.
- Затем втулки привариваются к основной раме.
- Все швы надо очистить и заполировать.
Изготовление тачки своими руками: пошаговые инструкции
Преимущества самостоятельного изготовления садовой тачки в том, что размеры и конструкция такого средства передвижения грузов могут быть индивидуальными, в зависимости от основного назначения и потребностей.
Изготовление одноколёсной конструкции из стали
Эскиз будущей тачки — важная часть работы
Одноколёсная тачка — самый простой в изготовлении и доступный в плане стоимости вариант.
Этапы изготовления модели из стали:
- Разработка предварительного эскиза с указанием размеров и конфигурации, расположения ручек, упоров, колёсной пары и оси.
- Раскрой стального листа и резка болгаркой.
- Изготовление чаши при помощи сварочного аппарата.
- Изготовление и приваривание опорной стойки из металлического уголка или трубы 2,5×2,5 см.
- Установка колеса.
Рукояти и опоры следует изготавливать из достаточно тонких металлических трубок, которые облегчают конструкцию.
Из дерева
Не менее популярным является вариант деревянной одноколёсной тачки.
Рама состоит из двух направляющих и пары поперечных брусков
Такой вариант исполнения подойдёт тем, кто умеет работать с деревом
Самая простая модель выполняется в соответствии со следующей технологией:
- Изготовление несущей рамы из пары направляющих и пары поперечных брусков, которые располагаются под углом 22° друг к другу. В передней части рамы выполняются пазы для колёсной оси. На внутренней стороне устанавливаются металлические пластины, повышающие прочность конструкции.
Без металлической пластины передняя часть рамы может стать самым слабым местом во всей конструкции
Нужный размер днища формируется после его крепления на раме
Такая тачка удобна для транспортировки и выгрузки
Выбор материала
При самостоятельном изготовлении часто в ход идут имеющиеся в наличии материалы, и вопрос выбора не стоит. Однако в случае закупки необходимых компонентов, присутствуют следующие варианты:
- Дерево – позволяет обойтись минимальным количеством инструментов. Распил выполняется ножовкой, скрепление – болтами и уголками. Однако дерево неустойчиво к неблагоприятным погодным условиям, и спустя несколько сезонов соединения разболтаются, начнут загнивать и ломаться.
Черный металл – садовая тележка, изготовленная своими руками из этого материала, будет отличаться прочностью и дешевизной. Хотя для работы потребуется больше инструментов, в частности, сварочный аппарат и болгарка.
Нержавейка или оцинкованная сталь – наиболее долговечный материал, который не подвергается воздействию влаги. Такая тележка обойдется дороже остальных и потребует аналогичных с предыдущим вариантом инструментов, но она прослужит много лет и возможно даже достанется в наследство детям или внукам.
Выбор материала изготовления зависит от финансовых возможностей, однако крайне не рекомендуется отдавать предпочтение дереву, ввиду его недолговечности.
Выбор чертежа и особенности конструкции двухколесной тележки
Для начала откинем то, что действительно будет неудобно и непрактично. Телеги и деревянные конструкции убираем со списка. Почему? И те, и другие очень тяжелые, зачем нам надрывать спину или толкать не толкаемое? К тому же, кузов из древесины разлезется уже через 2-3 года, либо его надо постоянно вскрывать лаком, сушить после использования и прятать от дождя
А поскольку мы ценим свое время, будем обращать внимание только на металлические самодельные тачки
Теперь определимся, сколько колес надо. Четыре и три колеса – сразу отбрасываем, поскольку нам надо легкая и маневренная тачка, а не телега для трактора или мотоцикла. Большинство садоводов предпочитают одноколесную конструкцию, но в ней есть существенный недостаток – с ее помощью можно перевозить меньше вес, она неустойчива, не подходит для неровной поверхности. Опрокинуть груз на сторону проще простого. В общем, одно колесо для тачки хорошо, а два – лучше. Общий чертеж рамы и кузова тачки будет примерно таким:
Теперь определимся со стоимостью. Хотя, чего с ней определяться… Если вы не желаете покупать ее в магазине, значит, вы разделяете наше мнение и хотите сделать все дешево и сердито. Именно так и будет. Наша садовая тачка своими руками будет стоять не более 750 рублей, при условии, что материалы будем покупать в обычном супермаркете. Если же у вас завалялся металлолом на даче, старые металлические профили и есть хотя бы 1 колесо для тачки, тогда она обойдется вам почти бесплатно.
Как сделать своими руками строительную тачку, сборник идей: от самых простых, до самосвальной тележки и механизированной тачки с электромотором.
Строительная тачка – незаменимая вещь в хозяйстве. На ней возят песок, землю, щебень, удобрения. В тачке можно замесить кладочный раствор. Без тачки не обойтись при бетонировании. Итак, если вам нужна тачка для строительства дома, то её надо купить. Не спешите! Иногда, выгоднее сделать тачку своими руками. Предлагаем вам 9 лучших вариантов самоделок, которые изготовили пользователи FORUMHOUSE.
- Самодельная садовая тачка с колесом от вертолёта
- Строительная тачка из металлолома
- Чертежи самодельной строительной тачки
- Как сделать самодельное колесо для строительной тачки
- Прицеп-строительная тачка для велосипеда
- Четырёхколёсная тележка-самосвал
- Строительная тачка с электромотором
- Выгодно ли мастерить самодельную строительную тачку
Варианты самостоятельного изготовления
Если на данном этапе вы еще не передумали делать тачку самостоятельно, тогда давайте приступим к изучению этой темы.
Для начала давайте рассмотрим, какие могут быть конструкции каркасов и кузовов.
Тачка из профильной трубы и оцинковки
Один из вариантов каркаса – сварить его из квадратного прута размером в поперечном сечении 25 мм. На ось нужно посадить два колеса. В свою очередь ось – это шпилька, укрепленная на гайках.
Рекомендуем также прочитать
Сам кузов будет состоять из листов оцинковки. Их нужно вырезать требуемых размеров и прикрутить шурупами к каркасу. В результате получаем хозяйственную вещь.
Тачка из подручных материалов
На этом рисунке, мы видим, что мастер излишне не пытался сделать тачку эстетически красивой. Ему нужно было сделать инструмент для перевозки земли, чтоб на это ушло минимум времени и денег.
На рисунке мы видим плод труда умельца
- Была взята ненужная емкость для замешивания раствора, что впоследствии стало кузовом
- Из металлических труб для сантехники был сделан каркас. Их выгнули дугой и сварили между собой.
- Сваркой также прикрепили ось для колеса. А кузов притянули проволокой, чтоб при переворачивании оно не выпадало.
Это не самый идеальный вариант тачки, но со своими функциями будет справляться.
Тачка металлическая
На этой картинке мы, скорее всего, видим результат труда перфекциониста. Так как у создателя этой тележки не было инструмента для сгибания труб, была применена комбинация болгарка для надреза на ручках тележки. Ножки для упора были установлены готовые. Кузов полностью сварен с нуля из листа железа толщиной 3 мм.
Если присмотреться повнимательнее, то можно кое что заметить:
Края на кузове очень ровно обрезаны, такое чувство, что это даже не болгарка.
По всей длине кузова мы видим очень качественное выполнение сварочных швов.
Обратите внимание, какого цвета была выбрана краска. Это показатель того, что тачка делалась не для того, чтобы возить в ней землю или кирпич, а для очень чистой работы.. Тут владелец не пытался сделать тачку как на заводе: изгибы не такие качественные, качество швов тоже не сильно аккуратное
Хотя это все на выполнение ее функций не повлияет
Тут владелец не пытался сделать тачку как на заводе: изгибы не такие качественные, качество швов тоже не сильно аккуратное. Хотя это все на выполнение ее функций не повлияет.
Мастер-класс по изготовлению тачки (видео)
Но что делать, если у вас нет под рукой сварочного аппарата, или вы никогда им не пользовались? В таком случае в интернете существует множество информации как сделать садовую тачку своими руками под руками имея лишь доски, шурупы, ось и приспособления, чтоб прикрепить ее к самой тележке.
Во время сборки предпочтительней использование саморезов из оцинкованного материала. Перед тем как начать закручивать саморезы, сделайте в досках дырки, но чтоб размер был меньше, чем у шурупов. Это делается для того, чтобы доска не раскололась при сборке саморезами.

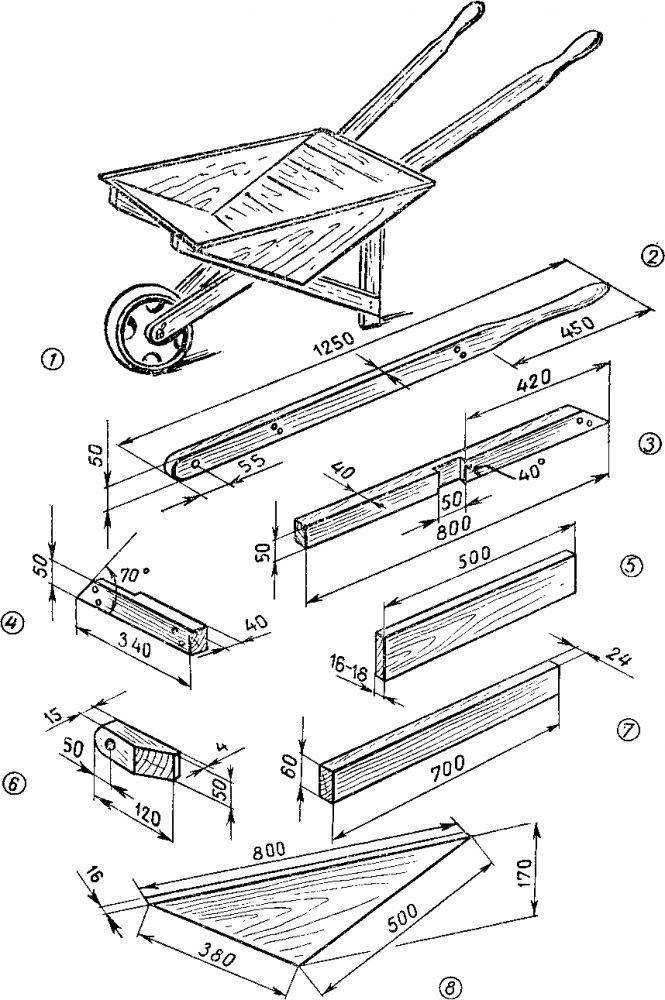

Чертеж деревянной тачки
На этой картинке, мы видим очередной вариант тачки. Дно из доски не такое практичное, как если оно было из оцинкованного листа. В этом варианте остается сделать борта и поставить два колеса на ось.
Очередной вариант садовой тачки – сделать ее из бочки. Причем материал бочки неважен. Она может быть и пластиковая, и металлическая, и даже деревянная, хотя с ней, наверное, нужно будет помучиться. Бочка разрезается на две части вертикально, а значит, из нее можно сделать две тачки. Порядок выполнения «бочковой» тележки:
- Режим приобретенную бочку на две части.
- Собираем каркас, варианты которых вы читали выше.
- Делаем борта или ребра, на которых будет держаться бочка.
- Устанавливаем колеса.
Тачка из старой бочки
Как видите, старые вещи иногда могут пригодиться, поэтому несколько раз подумайте, когда захотите навести у себя в гараже порядок. Затем можно будет обмотать держатели изолентой, чтоб удобней было рукам. Можно сказать, что тачка готова. Можно приступать к изготовлению «тачки-сестры».
Если у вас есть старая кровать, то у нас для вас есть еще один вариант. Для этого потребуется: сама кровать и колеса. Колеса должны быть мощными. Колеса от древнего запорожца – один из вариантов. Конструкция тележки может быть как на двух колесах, так и на четырех. Порядок сборки:
- Снимаем сетку с кровати
- С помощью сварки или крепежей приделываем колеса.
- Крепим дно и бока из толстого стального пласта.
- Монтируем ручку – на ваш вкус, но лучше сделать буквой «п», потому что так будет эргономичней.
Все, творение готово. Получается хорошая самодельная садовая тачка для перевозки грузов. Это незаменимый инструмент для перевозки сена, строительных материалов, дров и так далее.
Как выбрать садовую тачку?
Садовая тачка признана одним из самых востребованных инструментов на ферме или даче. Она значительно облегчают тяжелую работу, позволяет выполнить ее гораздо быстрее с минимальными затратами сил. Немало огородников решают купить садовую тачку, так как на ее изготовление своими руками просто не хватает времени
Как выбрать тачку в магазине и на что обращать внимание в первую очередь?

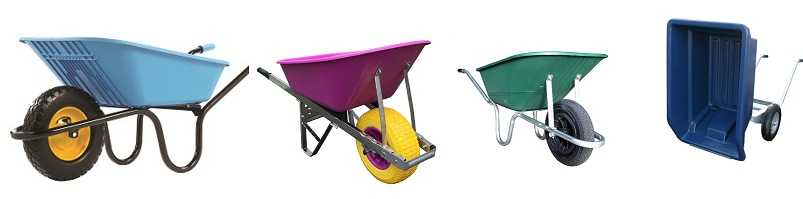

В магазинах для работы на загородных участках предлагают приобрести модели с двумя или одним колесом. Каждая из них имеет свои преимущества и особенности использования. 2-х колесные модели обладают отличной устойчивостью и перевозить груз на ней легче и удобнее. Не нужно прикладывать усилий для сохранения равновесия и баланса груза. Недостаток 2-х колесных тачек в том, что для передвижения по участку необходимо достаточно пространства и это нужно учитывать еще с весны, когда на участке высаживаются растения.
Одноколесные садовые тачки легко проезжают с грузом в труднодоступных местах и по узким дорожкам огорода. Они очень маневренные, однако недостаток их в том, что нагрузка на руки фермера оказывается достаточно большая. Перевозить габаритные грузы очень тяжело.
В магазинах для работы на загородных участках предлагают большой выбор моделей с двумя или одним колесом
Выбирая тачку, стоит обратить внимание на колеса. У садовой тачки они должны быть широкие и мягкие
Благодаря такой конструкции колес даже груженая тачка не будет проваливаться и легко пройдет даже по мягкому грунту. От хорошего и прочного кузова, рамы зависит грузоподъемность тачки. Если планируется перевозить на ней тяжести, то корпус должен быть приспособлен для этого.
Цена садовой тачки – один из важных пунктов при выборе устройства в магазине. В магазинах их стоимость стартует от 50 долларов и чем цена выше, тем качественнее она изготовлена. В средних и дорогих моделях используется прочный метал, хорошие, проходимые колеса и долговечные материалы. Однако каждый дачник должен выбирать садовый инструмент исходя из личных потребностей.
Видео о том, как выбрать садовую тачку:
https://youtube.com/watch?v=x8BPOThHiOE
Если желаете изготовить садовую тачку своими руками, чертежи, фото и видео материалы в значительной степени облегчат ваш труд. Для этого стоит выбрать и подготовить материалы, после чего владельцу фермерского хозяйства предстоит соорудить самостоятельно этот инвентарь для дачи. Если же у огородника нет времени и сил на его изготовление, можно купить тачку по доступной цене в специализированном магазине.
Способы создания тележки собственноручно
Разузнав о разных способах изготовки, не представит больших сложностей собрать функциональную тележку своими силами. Конструкции для транспортирования изготавливаются из дерева и металла и обладают необходимой крепостью для такого предназначения.
Существует вариант произвести телегу с одним колесом для нужд сада из дерева или железа.
Тачки на двух колёсах. Делаются разных размеров, выбор размерных параметров берётся от того, для чего она будет использоваться.
Раскладной вариант, отличается удобством в перемещении, например покупок с базара или магазина домой.
Вариант на четырёх колёсах. Имеет четыре опоры на землю, за счёт чего повышается её грузоподъёмность, срок использования и вместимость. Ещё возможно применить состаренную бочку для поддона, сверху передвижной конструкции.
Как изготовить тележку своими силами?
Чтобы смастерить тележку собственноручно, необязательно заканчивать курсы плотников или сварщиков.
Потребуется иметь начальные познания работы с инструментарием и навыки обращения с деревянными заготовками или металлическими деталями.
Плюсом будет умение работать с деревообрабатывающим инструментом, а также со сваркой.
Идеи для вдохновения можно черпать из мастер-классов из интернета, а также из дальнейшего описания, где будет подробно рассказываться о том, как изготовить тележку из всякого сырья.
С единственным колесом
Лучший вариант – создать тележку с единым колесом из древесины. Этапы работы следующие:
- Вырабатывается рама, на неё устанавливается колесо.
- Из брусков длиной 1,2 метра, подготавливается грузовая ёмкость.
- Конструкция рамы фиксируется шурупами к грузовой площадке.
На этом изделие подготовлено в работу.
Тележка с двумя колёсами
Двухколёсную тележку из древесины нетрудно смастерить своими силами. Здесь не нужно использовать сварку или станки для резания металла. Деревянные детали обрабатываются привычным инструментарием.
Однако объём, долговременность и крепость данных тележек отстаёт от образцов из металла на четырёх колёсиках. Вот шаги по изготовлению:
- Для рамного основания нужно взять бруски размерами, не меньше 70×70 мм. По уголкам каркаса вгоняются шурупы, остов рамы укрепляется добавочными покрытиями.
- Две планки для подшипников прикручиваются на низ каркаса. Потом закрепляются колёса.
- Советуется смастерить большую, удлинённую ручку металлического типа. Это придаст тележке устойчивости к тяжестям. В этом случае подойдёт руль от состаренного велосипеда либо удлинённый металлический элемент.
- На раму монтируются дощечки для бортиков. Их габариты отражаются на вместимости приспособления. Надёжности устройству придаёт крепкая рама и хорошо закреплённые колёса.
Тачка не обладает манёвренностью, как одноколёсный вариант, но наделена надёжностью и устойчивостью.
Тележка на четырёх колёсах для перевозки грузов
Четырёхколёсные варианты – их можно назвать тяжёлой артиллерией в выборе современных тачек. Их особенностью является наличие двух осей, за счёт чего корыто приобретает максимальные параметры грузоподъёмности. Модель отличается прекрасной устойчивостью.
Для создания изделия понадобится инструмент слесарей. Предоставляем сведения поэтапного изготовления:
- Первым делом изготавливается грузовой резервуар.
- Для монтажа каркаса понадобится применить сварочный агрегат. На раму нужно заварить ручку. Для образования каркаса рамы пригодятся отрезки труб.
- Загодя делаются все измерения площадки для тяжестей. Когда создаётся тележка с площадкой на четырёх колёсах, габариты рамы устанавливаются в зависимости от размеров груза.
- На низ рамы навариваются колёса.
- Конструкция обретает большую грузоподъёмность за счёт пневматических колёс. Они способны повысить способность перемещать грузы на телеге до 80 кг.
Складная конструкция
Данная тачка рассчитана для грузоперевозок весом до 50 кг. Главное её достоинство – в небольших размерах. Для образования складывающейся тележки стоит проделать дальнейшие процедуры:
- приготовить отрезки труб толщиной 2 мм;
- чертится шаблон рамы в натуральный размер;
- завариваются втулки шарниров на раму площадки, а потом к главной конструкции;
- делается очищение и полирование всех швов.
Особенности
Разговор про усиленные строительные тачки желательно начать с их сравнения с обычными образцами. Так, у простой тележки рама делается из стали толщиной 0,12-0,15 см. При создании более мощной конструкции берут металл не тоньше 0,2 см. Дополнительно используют сдвоенный кронштейн повышенной мощности, а изгибы рамы оснащаются пластинами. Сталь для кузова усиленной тачки используется тоже более мощная, не 0,07-0,08, а как минимум 0,09 см.
Опору надевают на раму с рукоятями так, чтобы ее фронтальная часть находилась с наружной стороны каркаса. При этом задняя доля, приближенная к рукоятям, должна располагаться изнутри того же каркаса. Конечно, все это только приблизительные и общие сведения, более точную информацию можно почерпнуть из руководства по эксплуатации. Потому перед покупкой нужно консультироваться со специалистами.
Идеи
Уважаемый читатель, ваш энтузиазм не развеялся? Что же, тогда перейдем к изучению чужого опыта.
Каркасы и кузова
Жестяной кузов на каркасе из квадратной трубы.
Каркас сварен из квадратной трубы сечением 25х25 миллиметров. Каждое из двух колес посажено на собственную ось – шпильку, зафиксированную гайками на просверленных под них вставках из листа-тройки. (См. также статью Сварочный аппарат для дачи: особенности .)
Кузов – нарезанная по месту оцинковка, притянутая к каркасу саморезами по металлу с прессшайбами.
Корыто на гнутом каркасе из водопроводной трубы.
Здесь автор конструкции не слишком старался придать ей благообразный вид: все, что требовалось – получить тачку для вывоза земли с минимальными затратами времени и средств.
Результат – перед вами.
- Кузов представляет собой старое оцинкованное корыто для приготовления раствора.
- Каркас – две выгнутые на трубогибе дуги. На них пошла водопроводная труба 3/4 дюйма (20 мм). В точке соединения дуг они прихвачены друг к другу сваркой.
- Ось колеса тоже держится на прихватках. Корыто и вовсе пребывает в состоянии неустойчивого равновесия и зафиксировано проволокой, позволяющей не поднимать его с земли после вываливания грунта.
Не верх эстетики; однако, это изделие вполне работоспособно.
Здесь, напротив, изготовитель просто патологически аккуратен. В отсутствие трубогиба изгибы ручек были надрезаны болгаркой и проварены под углом; для ножек взяты готовые дуги. Кузов – цельносварной, из листа-тройки. (См. также статью Культиватор для дачи: особенности .)
Обратите внимание на несколько любопытных моментов
- Кромки кузова тщательно обработаны и производят впечатление отрезанных не болгаркой, а гильотинными ножницами.
- Швы не держатся на прихватках, а любовно проварены по всей длине.
- Наконец, владелец не поленился покрасить свое творение; причем выбор цветов, заметьте, подразумевает невероятно аккуратное пользование инструментом.
Еще одна цельносварная конструкция.
Здесь создатель не так сильно стремился к совершенству: сгибы выполнены простым нагревом трубы горелкой; швы обработаны куда менее аккуратно. Впрочем, функциональность от этого нисколько не пострадала.
При желании в сети несложно найти чертежи садовой тачки своими руками, полностью выполненной из дерева. Из стали изготовлены лишь саморезы, ось и накладки для ее крепления к каркасу.
Кстати: при сборке лучше использовать оцинкованные саморезы. Кроме того, перед тем, как вкручивать их, не поленитесь засверлить отверстие меньшим диаметром. Инструкция связана с тем, что засверливание сильно уменьшает риск расколоть доску или брус.
Кузов из доски и оцинковки.
Это еще одна нехитрая идея для создания кузова тачки. Вместо сколачивания дощатого дна сбитая из доски коробка обивается оцинковкой; к готовому кузову осталось прикрутить пару брусков по бокам и связать их осью с одним или двумя колесами.
Колеса
Что может быть использовано вместо покупных колес для садовых тачек, отпугивающих своей ценой?
Колеса от старой детской коляски. Лучше – от коляски советского образца, со стальными спицами. У автора есть сильное подозрение, что эти изделия предусматривали какое-то альтернативное использование в военной области: их прочность, кажется, позволяет успешно заменить ими гусеницы легкого танка.
Колеса от велосипеда – взрослого или детского. Разумеется, большой диаметр заставит использовать их только парой, с боковым креплением.
Как закрепить колеса на оси? Как закрепить саму ось в отсутствие сварки?
На фото – способ крепления колеса на оси.
В качестве оси используется шпилька с резьбой М16 – М20 (в зависимости от втулки колеса). Втулка надета на нее и зафиксирована гайками с обеих сторон. Для фиксации шпильки в отверстиях, просверленных в трубе или бруске каркаса, можно использовать тот же метод: элемент каркаса обжимается гайками с шайбами с обеих сторон.
Усиление каркаса из бруска.
Одна из проблем использования деревянного каркаса – в том, что при серьезной нагрузке продетая насквозь ось быстро разобьет или расколет его. Здесь проблема прочности дерева решена весьма эффективно: брусок стянут стальными накладками.
Обратите внимание: они крепятся не саморезами, а пропущенными насквозь болтами. Стяжка не даст бруску расколоться при любых разумных нагрузках, приложенных к оси. Опубликовано 04.06.2020 Обновлено 13.06.2020 Пользователем admin
Опубликовано 04.06.2020 Обновлено 13.06.2020 Пользователем admin
