Стартера для мотоблока

Устройство стартёра бензопилы

Проводить диагностику или выполнять ремонт инструмента, гораздо проще и эффективней, при наличии понимания принципа его действия. Чтобы облегчить и ускорить процесс восстановления работы стартера, рекомендуется знать, из чего он состоит и как работает. Общая картина, в предельно наглядном и кратком изложении представлена далее. Начнем с основных компонентов механизма:

Рассмотрев основные компоненты и их функциональные назначения, можно пролить свет на более насущную тему и разобрать принцип действия стартера бензопилы по цепочке взаимодействий деталей механизма. Процесс запуска начинается с выдергивания рукоятки, которая вытягивает тросик, раскручивая тем самым барабан с храповиком. Зубья храповика упираются в закрепленные на маховике собачки, и передают вращение на коленвал.

За один секундный рывок рукоятки, маховик и вал совершают порядка 4-х оборотов, приводя в действие всю систему пилы. За это мгновение, в камеру сгорания подается топливно-воздушная смесь, а образованная в катушке искра её воспламеняет, отталкивая поршень, который начинает вращать коленвал уже изнутри двигателя. В большинстве случаев, исправная, холодная пила заводится с 3-4 рывков, а с облегченным запуском ещё быстрее.

Небольшие нюансы по ремонту

Как уже говорилось, ручной стартер наименее прихотлив. В большинстве случаев ремонт стартера заключается в том, чтобы исправить те месте, где крепятся пружины. Они иногда разгибаются. Или, возможно, ремонт стартера будет заключаться в замене некоторых деталей на новые. Порой требуется замена шнура стартера.

Для того, чтобы определить конкретную неисправность, вам понадобится разобрать ту область мотоблока, в которой смонтирован стартёр. В каком порядке должен происходить ремонт:

1. Для начала вам понадобится вооружиться схемой от производителя. Там описано, как и где прикреплены к мотоблоку все его детали. Также нужен будет ключ, которым вы будете откручивать и снимать гайки.
2. Следом нужно отсоединить стартер. Лучше сфотографировать и записать всё, что касается его схемы крепления. Иначе вы можете не собрать его обратно.
3. В центре барабана вы увидите шайбу, которую надо открутить. Это верхняя шайба. Когда вы ее снимете, разберите все, что найдете внутри и проверьте, нет ли повреждений у какого-либо элемента.

Как выполняют ремонт стартера мотокультиватора своими руками

Рассмотрим, как осуществляется ремонт стартера мотоблока своими руками. Прежде чем начать ремонт ручного стартера, надо найти инструкцию по его эксплуатации, которая содержит схему устройства. Затем нужно приготовить гаечный ключ, чтобы развинтить механизм.

Перед началом демонтажа устройства его надо сфотографировать, чтобы потом правильно собрать все детали и компоненты.

После этого откручивают шайбу, которая расположена в середине корпуса. Открыв крышку, надо внимательно осмотреть все детали, которые расположены внутри барабана и определить, какие из них повреждены. Надо очень тщательно и аккуратно проводить осмотр мелких деталей, чтобы нечаянно не испортить их и не потерять.

В большинстве случаев ремонт кикстартера на мотоблоке заключается в обновлении компонентов, которые вышли из строя. Например, замена шнура стартера выполняется, если он порвался либо перетерся.

Если вышла из строя большая пружина, то нужно извлечь ее из барабана. На местах крепления пружины обычно существуют крючки. Если в конструкции их нет, то надо нагреть концы пружины и загнуть их в нужном направлении. Если пружина полностью вышла из строя и имеется выраженная усталость металла, то не нужно стараться вернуть такой пружине функциональность. В этом случае лучше всего ее заменить на другую. После этого устройство устанавливаем на свое место.

Кроме ручного стартера, существуют еще пружинный и электростартер на мотоблок. Пружинный механизм имеет простую конструкцию, запускается легко. Прибор заводится после сдвига ручки мотокультиватора. Разгон мотора происходит посредством полуавтоматической работы пружины. Заменить ручной стартер на механический можно самостоятельно.

Электрический стартер мотоблока подключен к аккумуляторной батарее, от которой получает питание. Электрозапуск устройства осуществляется при помощи пусковой кнопки. Батарея определяет мощность электростартера и длительность работы прибора. Установка электростартера выполняется по электрической схеме данной конструкции. Мотоблок с электростартером отличается прочностью, надежностью, длительным сроком эксплуатации.

К сожалению, не все конструкции мотокультиваторов с ручным механизмом можно переделать в пружинный или электрический. Поэтому, прежде чем начинать работы по замене ручного механизма, нужно изучить инструкцию и возможности мотоблока и выяснить, возможна ли такая переделка.

Фермеры должны знать, что в начале работы все мотокультиваторы работают исправно. Постепенно на собранном агрегате различные компоненты выходят из строя. Для того чтобы продлить срок эксплуатации мотоблока и всех его деталей и узлов, необходим регулярный техосмотр механизма и правильный уход за ним. Все узлы и компоненты должны подвергаться периодической смазке машинным маслом, проверке их работоспособности. Чтобы увеличить производительность культиватора и продлить срок его службы, необходим постоянный правильный уход за данной техникой.

Стартер – это механизм, отвечающий за запуск мотоблока. От исправности стартера напрямую зависит возможность использования сельскохозяйственной техники в тех, или иных погодных и эксплуатационных условиях. Рано или поздно даже самый надежный стартер на мотоблок приходит в негодность. Чтобы суметь самостоятельно выполнить его ремонт или замену, необходимо придерживаться правильного порядка действий – это станет залогом исправной работы мотоблока в дальнейшем.

Ремонт стартера мотоблока своими руками

Несмотря на высокое качество и надежность современных стартеров, некоторые владельцы иногда сталкиваются с необходимостью их ремонта. Чаще всего поломки механизма незначительны, что позволяет быстро устранить неисправность своими руками. Порядок демонтажа и дальнейшего ремонта механизма выглядит следующим образом:

1. Ремонт узла следует начать с изучения его схемы. Если в конструкции мотоблока предусмотрен стартер электрического типа, то перед демонтажом механизма нужно ознакомиться с расположением его клемм;
2. При помощи ключа из комплекта мотоблока отверните все винты и гайки, удерживающие механизм в конструкции мотоблока;
3. Если демонтаж узла осуществляется впервые, то советуем сфотографировать стартер прежде, чем окончательно снять механизм с агрегата;
4. Далее отверните шайбу, расположенную в центральной части барабанного корпуса и внимательно осмотрите внутренние детали на предмет поломки;
5. Все дальнейшие действия зависят от неисправностей деталей стартера. Если из строя вышел шнур – он стерся или порвался, то для замены потребуется намотать новое изделие, придерживаясь отметок на барабанном корпусе механизма;
6. Еще одна распространенная поломка – это неисправность пружины, а точнее – ее усиков, края которых должны быть загнуты в форме крючков. Если усики оборвались, то края пружины потребуется нагреть, и согнуть их так, чтобы пружину можно было зацепить за отверстия в барабане. При этом большое значение имеет остаточная длина пружины – проследите, чтобы деталь не растягивалась слишком сильно. Если вы обнаружили, что пружина очень короткая, или она уже начала ржаветь, то лучше заменить ее целиком.

Перед тем, как монтировать стартер обратно на мотоблок, советуем предварительно очистить пространство внутри конструкции агрегата. Это предотвратит попадание мусора внутрь мотора, карбюратора и на свечу зажигания.

Стартер для мотоблока — пружинный, электрический, устройство

Стартер для мотоблока отвечает за старт мотора. С его помощью двигатель исправно и быстро запускается.

Многие мотоблоки работают на ручных стартерах. Но возможно выполнить самостоятельную замену стартера ручного типа на электрический. Для этого стоит следовать простой схеме. Несложный алгоритм позволит даже начинающему фермеру выполнить все монтажные работы.

Для исправной работы стартера необходимо регулярно выполнять профилактические работы. Простые действия позволят держать весь агрегат в исправности. Техника прослужит дольше, работая бесперебойно.

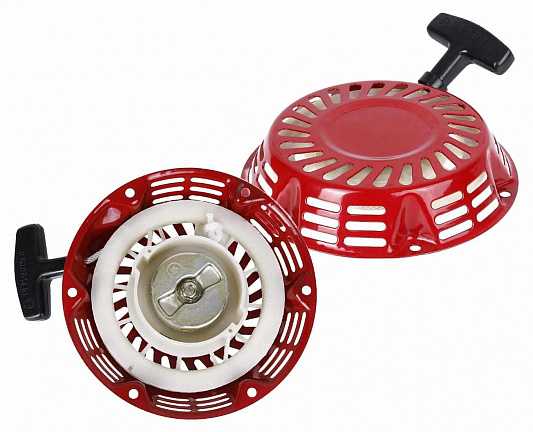

Устройство стартера мотоблока

Все модели техники имеют различия в конструкции и комплектуются специальными механизмами. В оснащении новейшей техники используются два стартера.  Пружинный стартер способствует ускоренному запуску основного. Ключевым механизмом является ручной стартер, именно он в ответе за движение мотора.

Конструкция состоит из следующих деталей:

• барабанного корпуса;
• шайбы;
• большой и малой пружины;
• катушки;
• язычков;
• шнура;
• крепёжных элементов.

Катушка с наматываемым шнуром, присоединена к корпусу с барабаном. В барабанной камере располагается пружина, позволяющая механизму возвращаться в первоначальную позицию после вытягивания шнура на всю длину.

На некоторых моделях есть стартеры с электрической системой зажигания. Электростартер к мотоблоку питается аккумулятором. От его ёмкости зависит, сколько по времени сможет функционировать механизм старта мотора.

Кикстартер ручного типа, а также электростартер для мотоблока отличаются повышенной надёжностью, они долговечны и устойчивы к различному внешнему воздействию.

Стартеры на мотоблоках:

1. Пружинный. Его легко установить, он быстро запускается – просто сдвигается ручка мотоблока. Работает пружина на полуавтомате, её задача — разогнать мотор. Все действия можно выполнить за два часа;

1. Электрический. Питается данный тип стартера батареей аккумуляторного типа. От неё зависит мощность механизма и длительность его эксплуатирования.

Важно понимать, не вся техника с ручным спуском может подстроиться под работу электрического стартера

Потому перед тем, как приступить к работам по замене, необходимо обратить внимание на конструкционные особенности агрегата

Владельцы мотоблоков могут с уверенностью пользоваться техникой. Длительное время она не нуждается в ремонтных работах

Но важно периодически смазывать детали, проверять их на исправность, контролировать силу рывка. Простой уход обеспечит высокую степень производительности и длительный срок службы агрегата

Алгоритм действий: как поставить стартер на мотоблок

Демонтировать, разобрать и установить ручной стартер могут даже новички операторы. Но со сборкой и монтажом электростартера сложнее. Если выполнить процедуры по ремонту неправильно, мотор не будет запускаться.

Чтобы установить стартер на мотоблок своими руками, стоит выполнить следующие действия:

Для монтирования и закрепления венца агрегата маховик снимается. С агрегата демонтируют воздушный фильтр для получения беспрепятственного доступа к внешним деталям мотоблока;
Снимается защитный кожух, откручиваются винты, которые удерживают корзину ручного стартера, также полностью демонтируется маховик. Чтобы при снятии последнего не возникло проблем, стоит обзавестись специальным съёмным ключом. После того, как маховик снят, нужно обязательно отвернуть шпонку, которая располагается возле него;
На следующем этапе выполняется установка генератора

Провода просовываются в отверстие через стальную стенку двигателя, сам генератор устанавливается в специально отведённое место;
Внутрь маховика устанавливаются магниты генератора, важно, чтобы отверстия на обеих деталях совпадали. Соединяются элементы винтами

После устанавливается венец, который предварительно нагревается специальной горелкой-баллончиком;
Собранная система устанавливается заново на мотор, при этом вкручиваются шпонки;
Вкручивается корзина ручного стартера, закрепляется кожух и монтируется назад воздушный фильтр;
Снимается заглушка монтирования стартера и устанавливается сам стартер к мотоблоку;
Провод генератора подключается к подзарядке;
Клеммы стартера подключаются к аккумуляторной батарее. Теперь можно завести мотоблок.

Очевидно, что самостоятельная установка стартера не отнимет много сил и времени. Стоит во время выполнения ремонтных работ строго следовать всем правилам и советам.

Вышеописанный алгоритм действий актуален для монтирования стартера на мотоблоки Нева, Агро, Каскад, а также модели других производителей.

Виды стартеров для мотоблока – описание и особенности

Имеющиеся в продаже стартеры для монтажа на мотоблоки делятся на некоторое количество видов. Посреди их выделяются последующие типы устройств:

пружинные стартеры – механизмы этого типа пользуются высочайшей популярностью благодаря свойствам стремительно запускаться, чего удалось достигнуть благодаря наличию в его конструкции автоматической пружины. Пружинный стартер очень прост в установке – на смену изношенного механизма новым уйдет менее 2 часов;

электрические стартеры – эти механизмы работают от интегрированных АКБ. Емкость заряда последней определяет характеристики мощности электростартера. Совместно с тем, электростартер для мотоблока подойдет далековато не на каждую модель сельскохозяйственного агрегата. В связи с этим, перед подменой ручного механизма на электростартер к мотоблоку следует изучить советы производителя и соответствие элемента для имеющегося в хозяйстве агрегата.

Любой из перечисленных видов стартеров обладает надежной конструкцией и продолжительными сроками внедрения. Но следует осознавать, что без постоянного осмотра и своевременного внесения смазки в трущиеся детали применяемого стартера механизм достаточно стремительно выйдет из строя. Это повлечет за собой поломки других частей и устройств мотоблока.

Принцип работы и назначение

Главным назначение мотоблока является вспашка поля или его окучивание. Второстепенными задачами, возлагающими на него, могут быть снегоуборочные работы и перевозка грузов (присоединяемым прицепом). Мотоблок — это приспособление, построенное на основе одноосной рамы и разработанное на базе малогабаритного тракторного устройства. Пользователь, управляя движением мотоблока, шагает следом за ним.

По виду работы приспособления различаются на колёсные (гусеничные) и мотокультиваторные. В колёсном устройстве тяговое усилие создаётся за счёт ходовой части, а в мотокультиваторном — орудие труда устанавливается на ось сразу. В различных моделях мотоблоков используется разная совокупность механизмов, но, как правило, для бытовых приспособлений применяется фрезерный мотокультиватор, а плуг, установленный на колёсах — для профессиональных. В качестве орудия труда используется обрабатывающая фреза или пропольник.

Идея создания небольшого устройства, выполняющего работу полноценного трактора при обработке пашен, возникла в начале XX века в Европе из-за неудобности проходимости полноценных тракторов на частные поля. Так, в 1912 году немецкая компания Siemens-Schuckertwerke запустила в серийное производство выпуск мотокультиваторов под названием Siemens Bodenfrase. На то время компания выпускала как малогабаритные легковесные устройства, так и тяжёлые мощные приспособления, не уступающие в работе полноценным тракторам.

Как поставить стартер на мотоблок – правильный порядок действий

Снять электростартер с мотоблока в целях его дальнейшего ремонта сломанного механизма под силу даже новичку. Однако с обратной установкой стартера на агрегат своими руками у многих начинающих фермеров, как правило, возникают проблемы. Из-за неправильного монтажа стартер не запускает двигатель мотоблока даже после нескольких сильных рывков. Чтобы не допустить типичных ошибок, следует изучить алгоритм установки стартера на мотоблок более детально.

Установка стартера должна выполняться в таком порядке:

1. Вначале нужно снять маховик – это потребуется для монтажа и фиксации на нем венца. Для демонтажа маховика нужно демонтировать воздушный фильтр, что даст свободный доступ непосредственно к внутренней конструкции имеющегося в хозяйстве мотоблока;
2. Затем потребуется снять защитный кожух и отвернуть винты, которые крепят корзину механизма стартера, маховик и его гайку. Снятие маховика, как правило, вызывает определенные трудности, в связи с чем многие эксперты советуют непосредственно перед ремонтом мотоблока приобрести съемный ключ. Как только маховик будет демонтирован, следует вывернуть шпонку, которая находится сразу за маховиком;
3. После этого следует установить генератор. Имеющаяся в нем проводка должна быть просунута в отверстие, расположенное в металлической стенке двигателя. Затем генератор потребуется закрепить в месте на стенке мотора;
4. Далее внутрь имеющегося маховика необходимо установить генераторные магниты. При этом все имеющиеся отверстия в маховике и генераторе должны совпадать. Оба элементы потребуется соединить крепежами, после чего установит венец используемого мотоблока. Непосредственно перед монтажом венца его необходимо нагреть при помощи горелки-баллончика;
5. Собранный механизм нужно установить на мотор мотоблока, одновременно вкрутив гайку и шпонку маховика;
6. Далее нужно вкрутить стартерную корзину, зафиксировать кожух и неподвижно установить на штатное место штатный фильтр очистки воздуха;
7. Затем потребуется снять заглушку и поставить на двигатель сам стартер;
8. Далее понадобится подключить проводку генератора к зарядному реле;
9. На конечном этапе стартерные клеммы необходимо подключить к АКБ мотоблока и завести агрегат.

Установить стартер на имеющийся в хозяйстве мотоблок не так сложно, как кажется на первый взгляд. Самое главное – быть максимально внимательным и придерживаться правильного алгоритма сборки.

Все перечисленные способы ремонта стартера подойдут владельцам мотоблоков Нева, Каскад и Агро. Порядок действий при снятии и обратном монтаже механизма будет аналогичным для сельскохозяйственных машин всех перечисленных производителей техники.

Мотоблоки представляются крайне распространенным приспособлением, позволяющим существенно упростить обработку земли, а также многие другие виды работ. Выяснив, как установить новый стартер на мотоблок, фермер сможет самостоятельно выполнить ремонт изделия, сэкономив на услугах специалиста.

Как сделать на мотоблок генератор – просто о сложном

Сделать генератор для мотоблока своими руками достаточно просто, если соблюдать правильный порядок действий. Для работы потребуется электрический двигатель, который нужно установить на сельскохозяйственную машину. Алгоритм изготовления генератор выглядит следующим образом:

1. Для начала нужно установить электрический двигатель на раму мотоблока. Лучше всего использовать для этого заранее изготовленный каркас, прикрученный к раме агрегата посредством винтов. Поместите и закрепите электродвигатель в каркасе таким образом, чтобы его вал и вал и вал штатного мотора мотоблока были расположены строго параллельно друг другу;
2. Далее потребуется установить 2 шкива – один из них установите на валу бензинового мотора мотоблока, а второй – на валу используемого электрического двигателя. Большую роль для исправной работы всей системы играет правильно подобранный диаметр применяемых шкивов – именно от этих размеров зависит частота вращения электрического двигателя. Чтобы генератор работал без сбоев, диаметр шкивов должен быть равен номинальному диаметру, который указывается на упаковке этих деталей. Еще лучше, если реальный диаметр шкивов будет на 10 % больше номинального;
3. Закончив механическую сборку генератора, можно переходить к его подключению к мотоблоку. Для этого воспользуйтесь электрической схемой, указанной выше.

Самодельный генератор из электродвигателя не требует особого ухода. Однако для продления сроков эксплуатации устройства, следует придерживаться ряда правил.

При эксплуатации мотоблока обращайте внимание на такие нюансы:

1. если вы обнаружили, что установленный на мотоблок электрический мотор стал сильно греться, то замените штатные конденсаторы мотора элементами с меньшей емкостью;
2. большое значение имеет напряжение установленных в электромоторе конденсаторов. Оптимальным для работы вариантом считаются конденсаторы, напряжением не менее 400 Вольт. Если у штатных конденсаторов электромотора этот показатель ниже, то замените их подходящими элементами;
3. старайтесь эксплуатировать мотоблок с установленным генератором в сухую погоду, так как влага, которая может попасть в электромотор, неминуемо приведет к короткому замыканию внутри электрической системы.

Придерживаясь перечисленных правил, вы предотвратите поломку самодельного генератора и значительно продлите сроки его эксплуатации.

Перечисленные выше способы подходят для изготовления и монтажа генераторов на мотоблоки марки Нева, а также сельскохозяйственные машины других отечественных и импортных компаний-производителей техники.

Это интересно: Разновидности граблей для мотоблока и можно ли сделать своими руками — описываем обстоятельно

Как Сделать Стартер На Мотоблок

Что такое моторная лодка стартера?

Стартер на мотоблоке позволяет быстро и быстро запускать основной двигатель, но это может вызвать проблемы во время работы. Что нужно сделать

, если это не удается, и стоит ли пытаться исправить это своими руками?

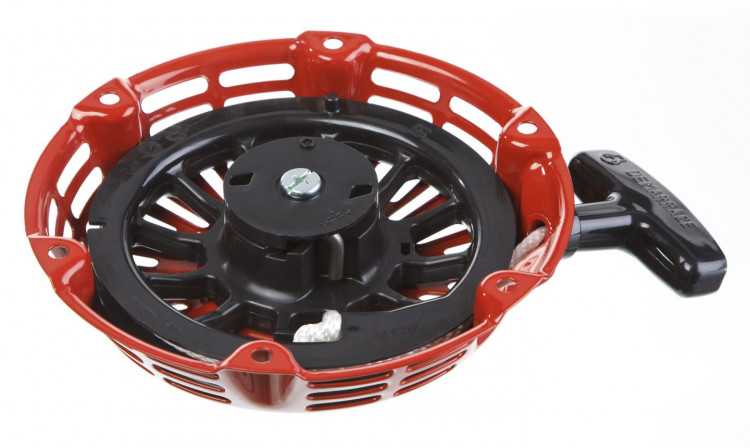

Работа стартера

Для запуска двигателя мощных мотоблоков в основном используется пружинный стартер, но ручные варианты также очень распространены. Ручной стартер гораздо проще в установке и эксплуатации, поэтому он более выгоден для производства. Конструкция этого узла довольно проста и несложна:

Конструкция стартера.

• тело в виде барабана;
• катушки;
• большая весна;
• шнур;
• небольшая весна;
• языки;
• Шайба;
• крепежные элементы.

Шнур прикреплен к катушке, которая, в свою очередь, установлена ​​на сердечнике барабана. В специальной секции барабана вокруг оси размещена большая кольцевая пружина, после прокрутки она возвращается в исходное положение. Вот как вы можете кратко описать дизайн.

Все это работает следующим образом: пользователь резко тянет ручку стартера, тем самым устанавливая механизм на начальное вращение, которое передается двигателю. Как только возникает момент, необходимый для запуска двигателя

, он немедленно начинает работать.

Обычно вам нужно 2-3 раза, чтобы подержать себя, чтобы правильно обрабатывать, так что стартер хорошо ускоряется.

Ручной стартер для моторного блока ужасно неудобен, так как для его начала требуется много усилий. Кроме того, этот узел часто ломается из-за чрезмерных усилий.

Как вы можете его восстановить или улучшить?

Ремонт трюков

Ручной пусковой ручной ремонт обычно предназначен для исправления изогнутых мест крепления пружин или замены некоторых деталей. Иногда бывает, что вам нужно заменить шнур для стартера. Чтобы проверить, что в итоге сломалось, вам необходимо разобрать часть блока двигателя, где находится стартер.

1. Прежде всего, мы вооружены схемой нашего устройства, в котором описывается крепление всех деталей, а также ключ для снятия гаек.
2. Мы отсоединяем стартер, не забываем помнить, что и как оно было установлено раньше.
3. Прежде чем вы станете барабаном с шайбой в центре, которую вам нужно отвинтить. После того как верхняя шайба была удалена, мы разбираем все, что находится внутри, и проверяем элементы на предмет повреждений.

Ремонт стартера мотоблока БЕЛАРУС-09Н

Меняем верёвку стартера

,мотоблок МТЗ 09 (беларус 09H). весь PIZDEЖ

Наиболее частыми нарушениями являются:

Конструкция с храповым механизмом.

• шнур сорвался;
• один конец кольцевой пружины выпрямляется;
• Сцепка в центре катушки сломана;
• не работают тростники.

Если шнур разорван, он просто заменяется на новый. На концах кольцевой пружины есть два крючка. Если на одном конце нет ни одного, вам нужно нагреть металл и согнуть его крючком. При необходимости можно также заменить кольцевую пружину.

Своими руками вы можете собрать все, а также разобрать, главное. посмотреть инструкции и схему устройства. Разборка блока стартерного двигателя по большей части одинакова для всех моделей этой сельскохозяйственной техники. Единственное различие. количество тростников под шайбой. от 1 до 2.

Модификация структуры

Существуют ли какие-либо варианты улучшения запуска двигателя? Вы можете заменить механический компонент электрическим стартером, тогда необходимость вытащить ручку со всей силой просто исчезнет. Но такая модификация недоступна для всех моделей моторизованных агрегатов с ручным пуском.

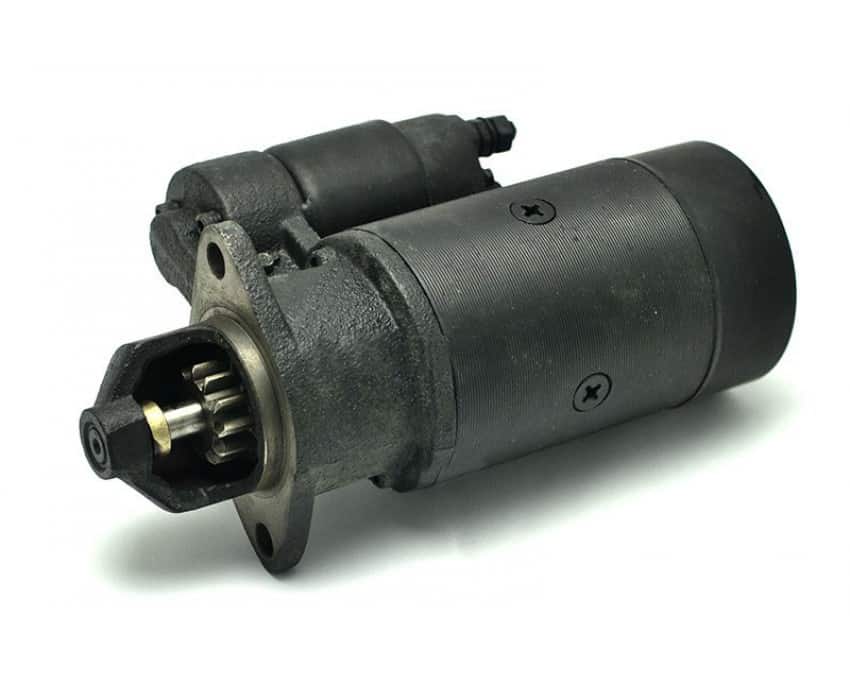

Устройство электрического стартера.

Кроме того, выбранная для установки схема не подходит для каждого двигателя, поэтому стоит посмотреть на другие типы стартеров. Одним из решений может быть механический пружинный механизм.

В некоторых магазинах продается комплект для восстановления мотоблока Zubr. Старый ручной стартер на мотоблоке больше не нужен, поэтому его просто удаляют. Замена подходит для установки аналога с пружинным спусковым механизмом.

Стартер на мотоблок — устройство, нюансы по ремонту, профилактика

Мотоблоки известны своими конструктивными особенностями. В частности тем, что для их использования применяются сразу два стартера. Вспомогательный или пружинный стартер помогает основному запускаться исправно и быстро. Но, если вспомогательный стартер внезапно выходит из строя, то приходится думать о том, как осуществить ремонт ручного стартера. Возможно, даже своими руками.

Кстати говоря, пружинный вариант – не единственный. Ручной стартер на мотоблок встречается довольно часто, он распространен в России. Он намного более прост в эксплуатации. Его проще установить, даже если это делает пользователь своими руками. Он имеет вполне незамысловатую конструкцию:

• барабанный корпус;
• катушка;
• пружина, вернее, целых две: большая и малая;
• шайба;
• шнур;
• язычки;
• болты и гайки, без которых не собрать ни механический, ни электростартер.

В собранном виде это выглядит следующим образом: шнур крепится на катушке, а она закрепляется на сердцевине барабанного корпуса. Внутри барабана есть специальное пространство, где вокруг оси располагается большая пружина. Именно она отвечает за то, чтобы после прокрутки стартёр вернулся в прежнее положение.

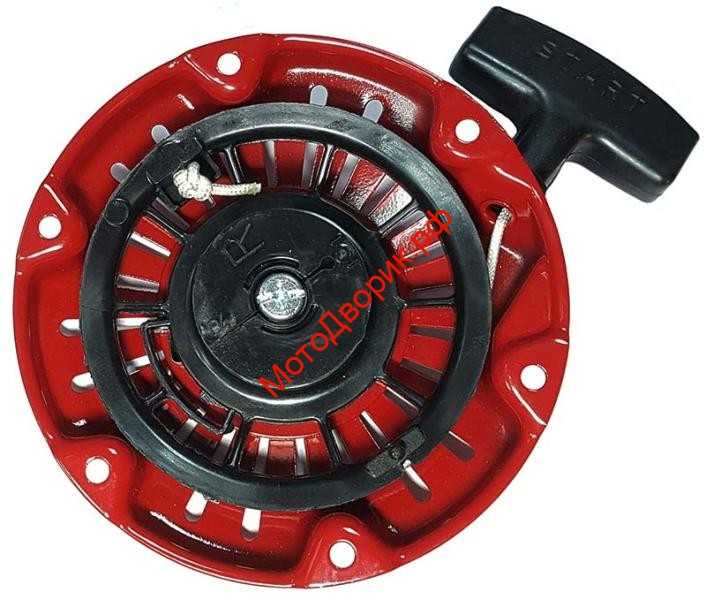

Как устроен ручной стартер

Когда пользователь мотоблока резко дергает за стартерную ручку, весь механизм, установленный на машину, приходит в движение. Начальное вращение переходит на мотоблок, вернее на двигатель, и тот запускается. Как правило, для завода движка нужно несколько раз резко потянуть ручку стартера, чтобы как следует разогнать его.

Небольшие нюансы по ремонту

Как уже говорилось, ручной стартер наименее прихотлив. В большинстве случаев ремонт стартера заключается в том, чтобы исправить те месте, где крепятся пружины. Они иногда разгибаются. Или, возможно, ремонт стартера будет заключаться в замене некоторых деталей на новые. Порой требуется замена шнура стартера.

Для того, чтобы определить конкретную неисправность, вам понадобится разобрать ту область мотоблока, в которой смонтирован стартёр. В каком порядке должен происходить ремонт:

1. Для начала вам понадобится вооружиться схемой от производителя. Там описано, как и где прикреплены к мотоблоку все его детали. Также нужен будет ключ, которым вы будете откручивать и снимать гайки.
2. Следом нужно отсоединить стартер. Лучше сфотографировать и записать всё, что касается его схемы крепления. Иначе вы можете не собрать его обратно.
3. В центре барабана вы увидите шайбу, которую надо открутить. Это верхняя шайба. Когда вы ее снимете, разберите все, что найдете внутри и проверьте, нет ли повреждений у какого-либо элемента.

Что ломается чаще всего?

Проще всего починить то, что можно просто заменить. Например, если у вас порвался шнур для мотоблока, то вы можете поменять его на новый. Что касается большой пружины, тут все тоже просто: изучите места ее крепления. На ее концах есть два крючка. Если одного из них нет, то стоит нагреть пружину, загнуть ее конец в виде крючка и она снова будет готова служить. Впрочем, если крючок сломался из-за усталости металла, то целесообразнее будет заменить пружину.

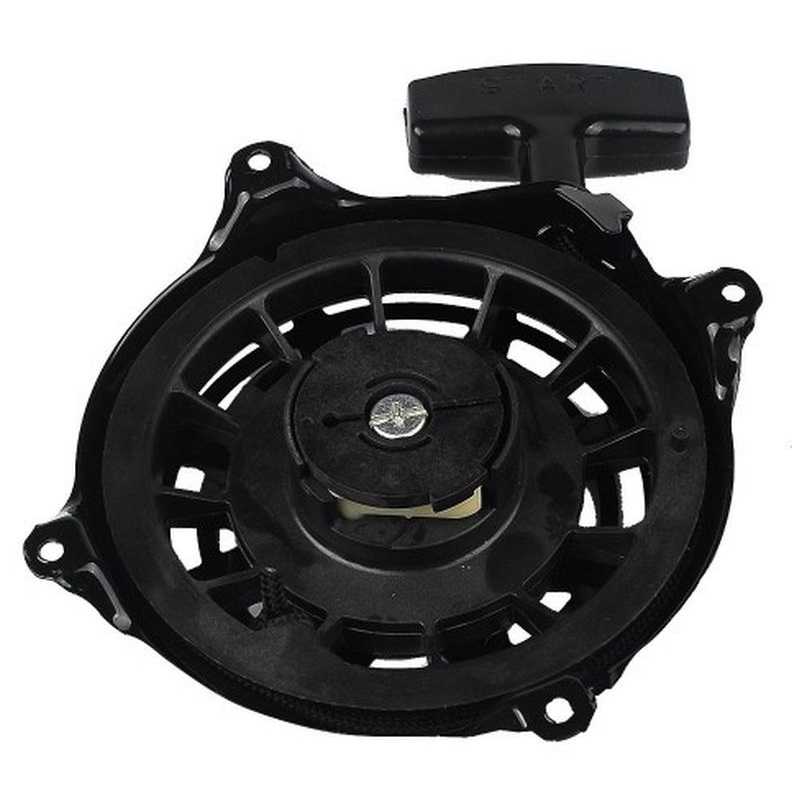

Пружинный механизм

Ручная конструкция проста, но ее можно усовершенствовать для экономии сил и времени. Например, поставить электростартер для мотоблока. Тогда вам не придется каждый раз тянуть за ручку. Но имейте в виду: эта конструкция подойдет не всем стартерам с ручным запуском. И электросхему, которую вы выберете для установки, может подойти не для каждого двигателя.

В этих случаях стоит обратить внимание на третий вариант: пружинный механизм запуска двигателя. После его установки на двигатель, достаточно просто сдвинуть ручку мотоблока, и он сразу же заведется

Такой тип кикстартера основан на полуавтоматической работе пружины

Она разгоняет двигатель, устанавливаемый на мотоблок, без необходимости дергать за ручку руками. Чтобы поменять полностью ручной стартер на механический, может понадобиться около двух часов времени

Такой тип кикстартера основан на полуавтоматической работе пружины. Она разгоняет двигатель, устанавливаемый на мотоблок, без необходимости дергать за ручку руками. Чтобы поменять полностью ручной стартер на механический, может понадобиться около двух часов времени.

Профилактика предотвратит ремонт

Есть еще один важный момент, о котором лучше всего помнить. Новые вещи поначалу отлично работают и стартёры – не исключение. Заводской стартер вполне способен завести новый мотоблок с одного рывка. И такое отличное положение дел будет длиться примерно в течение первого года эксплуатации. Чтобы избежать досадных неприятностей, следите за тем, достаточно ли смазки, перед каждым запуском. Также соизмеряйте силу рывка при тяге за ручку. Это поможет уменьшить вероятность поломки.

Профилактика предотвратит ремонт

Есть еще один важный момент, о котором лучше всего помнить. Новые вещи поначалу отлично работают и стартёры – не исключение. Заводской стартер вполне способен завести новый мотоблок с одного рывка. И такое отличное положение дел будет длиться примерно в течение первого года эксплуатации. Чтобы избежать досадных неприятностей, следите за тем, достаточно ли смазки, перед каждым запуском. Также соизмеряйте силу рывка при тяге за ручку. Это поможет уменьшить вероятность поломки.

Мотоблоки хоть и не являются сложной техникой, однако имеют свои особенности. Например, при использовании агрегата одновременно работают два стартера: вспомогательный и основной механизм. В качестве первого применяют электрический, пружинный и ручной стартер.

Последний вариант наиболее часто применяют в моделях мотоблоков Каскад, поскольку его можно легко установить самостоятельно. Такие конструкции отличаются долговечностью и неприхотливость.

В данной статье мы расскажем о том, как самостоятельно заменить стартер на мотоблоке Каскад.

Стартер можно заменить самому

10.3.3. Разборка и сборка стартера

ОБЩИЕ СВЕДЕНИЯ

На автомобиле применяется стартер 35.3708, но может быть установлен стартер и другой модели.

Стартер модели 35.3708 в сборе: 1 — тяговое реле2 — крышка стартера со стороны привода3 — муфта привода4 — корпус5 — защитный кожух

Вам потребуются

ключи «на 8», «на10», «на 13» отвертки (две) штангенциркуль молоток оправки для выпрессовки и запрессовки подшипников (втулок) стартера

ПОРЯДОК ВЫПОЛНЕНИЯ

Дефектовка деталей стартера

1. Отверните гайку на нижнем контактном болте тягового реле и отсоедините от него вывод обмоток стартера, сняв пружинную и две плоские шайбы.	2. Отверните три винта крепления тягового реле к крышке стартера со стороны привода и…	3. …снимите тяговое реле, придерживая толкатель.
4. Выньте из толкателя пружину.	5. Потяните толкатель вверх, выведите из зацепления с рычагом привода и снимите его.	6. Отверните два винта крепления защитного кожуха стартера и…
7. …снимите кожух	8. Поддев отверткой, снимите стопорное кольцо вала ротора и…	9. …шайбу.
10. Отверните два стяжных болта и…	11. …отделите крышку со стороны привода от корпуса (со статором).	12. Отверните винты крепления обмоток статора и соединительного провода (перемычки) от пластин щеткодержателя (показан один винт).
13. Снимите изолирующую трубку.	14. Разъедините крышку со стороны коллектора и корпус со статором.	15. Выньте из щеткодержателя перемычку обмоток статора.
16. Снимите щетки статора и пружины щеток, поддев их отверткой.	Предупреждение к операции 16 Если высота щеток 12 мм и менее, то замените их новыми.	17. Выпрессуйте задний подшипник (втулку) из задней крышки стартера, используя оправку подходящего диаметра.
18. Выньте шплинт оси рычага привода стартера из передней крышки.	19. Выньте ось рычага привода стартера с помощью тонкой отвертки.	20. Снимите резиновую заглушку и…
21. …выведите из зацепления с муфтой плечи рычага привода стартера, снимите якорь с муфтой.	22. Выньте из передней крышки рычаг привода стартера.	23. Сдвиньте упорную шайбу, установленную на валу якоря, к муфте привода стартера и…
24. …снимите стопорное кольцо, разжимая его двумя отвертками.	25. Снимите муфту привода с вала якоря стартера.	26. Выпрессуйте передний подшипник (втулку) из крышки стартера со стороны привода.
