Как переделать мотоблок в вездеход.схемы,фото,видео

Снегоход из мотоблока

Зимой передвигаться по местности становится значительно сложнее, а покупка даже подержанного снегохода сопряжена со значительными финансовыми затратами. Решением проблемы является переделка мотоблока в снегоход. Все необходимое для этого можно найти на ближайшей свалке или в пункте приема металлолома. При наличии достаточной суммы приобретаются модульные гусеницы, устанавливаемые вместо колес на полуось.

Если взять за основу уже изготовленный трактор, то для работы потребуются:

• старые широкие колеса от внедорожника;
• листовая сталь шириной не менее 40 см;
• транспортерная лента с кордовой основой.

Сделать снегоход можно разными способами. Выбор зависит от мастерства владельцев транспортного средства и наличия подручного материала.

Переделка может проводиться по таким направлениям:

1. Замена штатных колес на более широкие, оказывающие минимальное давление на снег. При необходимости на колеса цепляются приспособления для увеличения сцепления (цепи, канаты).
2. Закрепление колес в широких и легких грунтозацепах. Предварительно из камер выпускается воздух. Обода надеваются на колеса, которые накачиваются до предела.
3. Установка транспортерной ленты на колеса. Чтобы лента не слетала, на ее краях с помощью заклепок закрепляются алюминиевые планки.

Самодельный снегоход из мотоблока не поставит рекорда скорости. Но для поездки в лес за дровами или на зимнюю рыбалку его возможностей будет вполне достаточно.

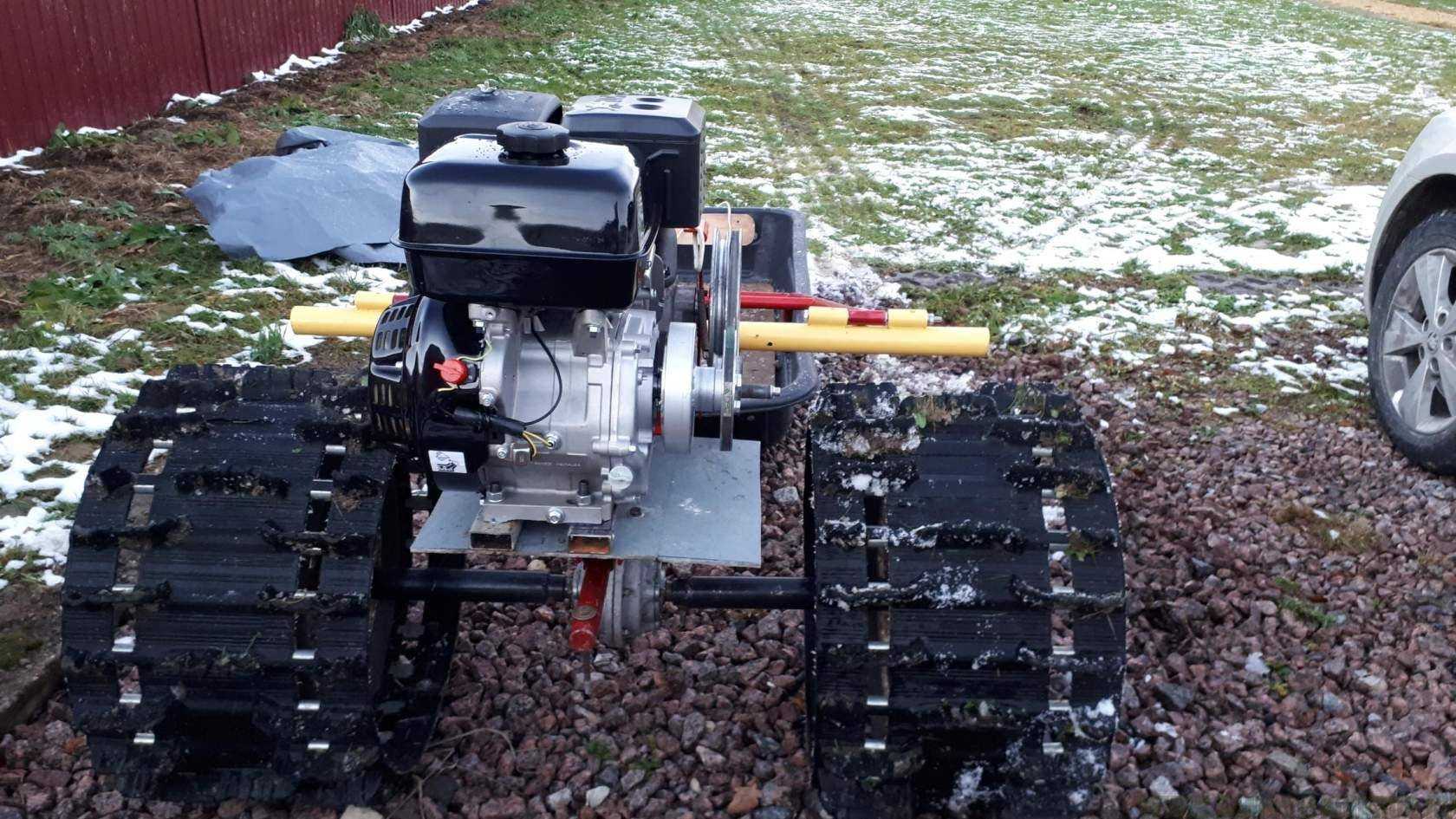

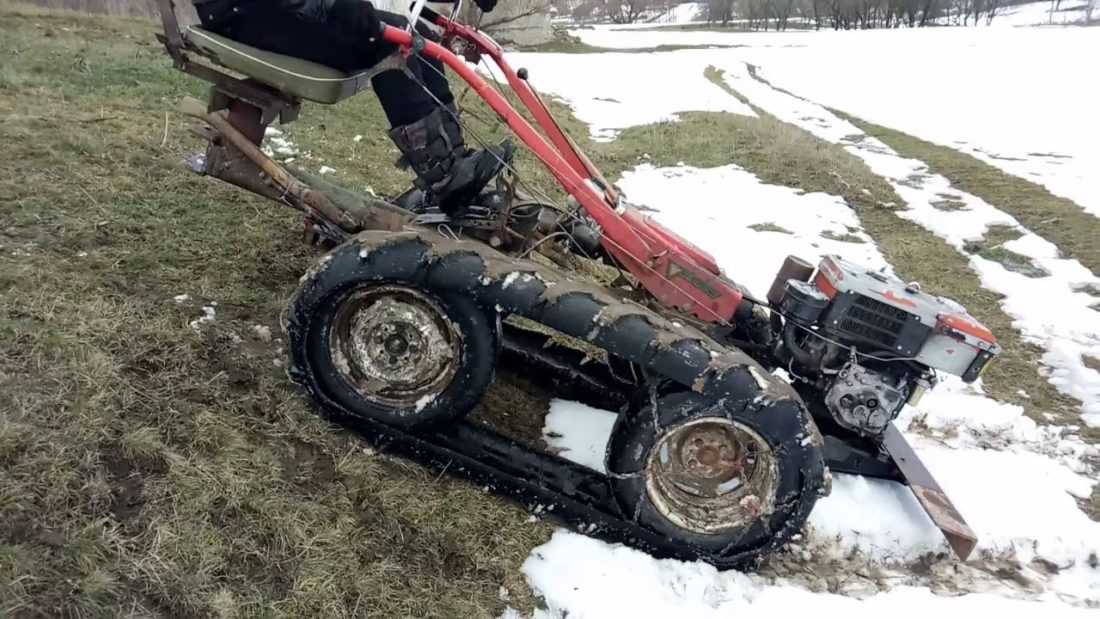

Как сделать гусеницы для мотоблока своими руками?

Существует несколько распространенных способов переделки колесного мотоблока в более проходимый гусеничный сельхозагрегат. Чтобы выбрать один из них, нужно предварительно изучить порядок действий при изготовлении и установке гусеничного привода.

Сборка гусениц из транспортерной ленты

Этот метод конструирования гусеничного привода считается одним из самых распространенных. Он заключается в использовании нескольких отрезков транспортерной ленты и цепи втулко-роликового типа. Главное преимущество этого способа заключается в его изначальной простоте при собственноручной сборке.

Создание гусениц для мотоблока должно производиться с использованием ленты достаточной толщины. Лучше всего выбирать 7-миллиметровый материал, который сможет прослужить достаточно долгое время.

Для изготовления гусениц из транспортерной ленты потребуется:

1. Прошить ленту по краям, используя для этого крепкую леску. Шаг должен составлять примерно 10 см. Чтобы соединить ленту в нужно кольцо, ее торцы можно прошить леской или использовать шарнирные соединения;
2. Выточить оси и прикрепить их к мотоблоку. Чтобы установить съемные детали, необходимо воспользоваться кронштейнами и дополнительными болтовыми соединениями. Несъемные оси фиксируются сплошным сварным швом;
3. Установить на прикрепленные оси дополнительные колеса, используя для их фиксации болты;
4. Надеть на колеса предварительно скрепленную транспортерную ленту.

https://youtube.com/watch?v=-caTFquYe3A

Этот метод переоборудования мотоблока подходит и в том случае, если изготовитель хочет собрать треугольный привод. Самым популярным из таких конструкций сегодня считается заводской гусеничный привод ГП-Н1. Он чаще всего устанавливается на модификации мотоблоков марки Нева и сельхозагрегаты других популярных брендов. Для его собственноручной сборки изготовителю потребуется по 2 дополнительных колеса с каждой стороны мотоблока. В результате сельхозагрегат будет укомплектован шестью колесами — по 3 с каждой его стороны. В конце на колеса останется надеть транспортерную ленту и начать эксплуатацию техники на участке.

Изготовление гусениц из резиновых шин

Этот способ выделяется повышенной надежностью. В результате переделки у конструктора получается универсальная сельхозмашина, которая сможет решать практически любые задачи без риска поломки ходовой части. Однако, чтобы достичь такого результата, нужно выбрать подходящие шины.

Лучше всего изначально взять покрышки от мотоблока или трактора – на них предусмотрен глубокий рисунок протектора, который исключит пробуксовку гусеничного механизма на гладкой ровной поверхности.

Чтобы собрать гусеницы из шин, изготовителю потребуется:

1. Вырезать из покрышек ровный длинный отрезок резины. Это можно сделать при помощи предварительно заточенного ножа для ремонта сапог, который потребуется регулярно смазывать мыльным раствором;
2. Срезать с покрышек боковины – для этого потребуется электрический лобзик с острыми мелкими зубцами;
3. Убрать лишние части резины внутри покрышек – это необходимо в случае, если шины слишком плотные и твердые.

После этого готовые куски покрышек потребуется установить на колеса мотоблока. Как и при изготовлении гусениц из транспортерной ленты, для установки резины от покрышек сельхозагрегат потребуется укомплектовать двумя дополнительными колесами – по одной с каждой из сторон.

Сборка гусениц из цепей и ремней

Мотоблок можно укомплектовать гусеницами, изготовленными из обычных ремней с профилем клиновидного типа. Для их фиксации друг к другу изготовителю потребуются грунтозацепы, которые крепятся к имеющимся ремням при помощи винтов и заклепок.

Еще один распространенный метод сборки гусениц для мотоблока – это использование цепей с одинаковым размером. Для конструирования привода потребуется взять 2 одинаковые цепи и разжать их последние звенья. После этого цепи потребуется соединить между собой в замкнутое кольцо. В конце звенья нужно заварить.

Между собой используемые цепи фиксируются грунтозацепами – их нужно заранее сделать из металлических пластин подходящей толщины. Чтобы закрепить грунтозацепы на цепях изготовителю потребуются болты.

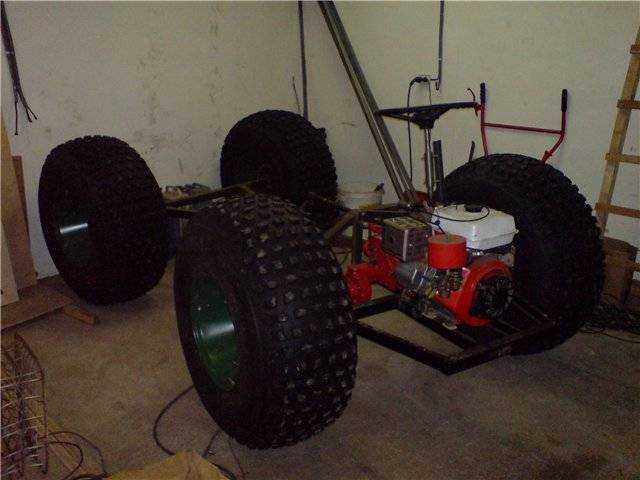

Самодельный квадроцикл из мотоблока

Помимо караката из мотоблока можно соорудить и самодельный квадроцикл из мотоблока, представляющий собой четырехколесный безопасный и маневренный мотоцикл.

Главное — он должен быть оснащен качественным мотором.

Но стоит помнить, что самодельный квадроцикл будет достаточно маневренным и выносливым, как и его оригинал, но по скорости он будет ему намного уступать.

Процесс трансформации мотоблока в квадроцикл осуществляется в 3 последовательных этапа:

1. Увеличение колесной базы, необходимость которой возникает из-за расположения колес на мотоблоке под двигателем. Этот процесс можно осуществить, выточив на станке вставки или купив в магазине готовые варианты.
2. Создание рамы, за основу которой можно взять велосипед или мотоцикл. При их отсутствии можно использовать обычные стальные трубы, которые необходимо сварить между собой. Крепление рамы к мотоблоку осуществляется за поворотный шарнир 2 штифтами.
3. Подбор и монтаж колес — следует использовать низкопрофильную резину. Без дисков здесь не обойтись. Можно использовать камеры от грузовых автомобилей, что позволит избежать установки дополнительных амортизаторов. Для того чтобы резина прослужила на квадроцикле подольше, необходимо взять обычный брезентовый поливочный шланг и обмотать колеса сделанного агрегата в несколько слоев. Чтобы он не размотался, его концы фиксируются клеем.

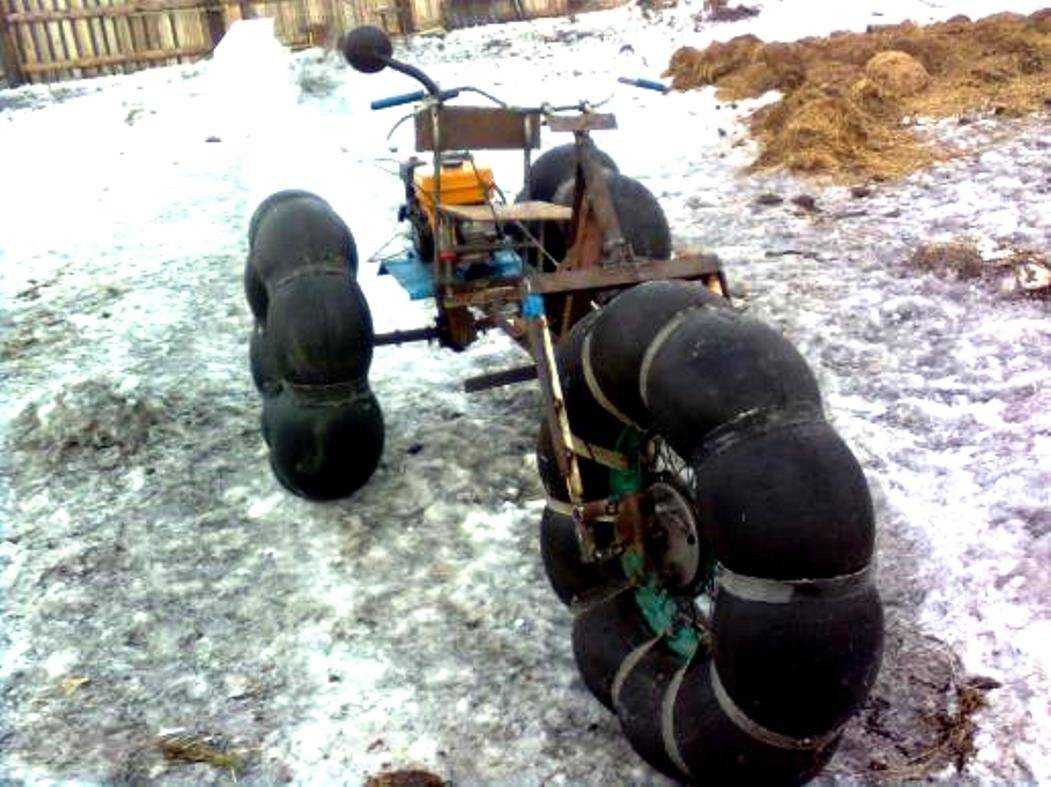

Каракат на основе культиватора: отличительные черты и сборка

Каракат из мотоблока по своему целевому предназначению аналогичен выше рассмотренному приспособлению Отличиями служат:

• увеличенная колесная база с ременным сцеплением;
• громоздкость;
• расширенные условия для эксплуатации – каракат способен генерировать скорость до 70 км/ч на пересеченной местности.

Ввиду того, что главный упор в этой переделке касается именно покрышек, остановимся на них более детально.

Среди существующих способов собственноручного воссоздания мощных и больших скатов на каракат можно выделить несколько основных:

1. считается самым легким. Берутся два металлических диска и агрегируются на втулку. На них надевают камеры, закрепляемые транспортерной лентой. Мотоблок на камерах имеет хорошую устойчивость и выносливость;
2. на втулке крепится лишь один из дисков. На нее же устанавливают перемычки. К последним сварочным аппаратом приспосабливают кольца;
3. напоминает предыдущий способ, однако для центрального диска необходима дополнительная спица, которую можно изготовить из металлической заготовки или трубы;
4. позволит дать новую жизнь дискам со старого мотороллера, которые стандартно крепят к втулке.

В качестве опорного конспекта для дальнейшей сборки караката можно воспользоваться предложенными чертежами.

Самодельный каракат на базе двигателя от почвообрабатывателя типа «Нева» или «МТЗ» собирают следующим образом:

• варим раму из металлического профиля или труб;
• устанавливаем передний и задний привод. Допускается, если они будут без дифференциала и цельными;
• передний мост можно позаимствовать от ходовой части автомобиля. С него же берется рулевая рейка;
• двигатель заимствуют от почвообрабатывателя. Можно оставить родной редуктор или заменить его многоступенчатой коробкой передач. В таком случае в каракате будет проще управлять скоростями. С редуктором придется остановиться, прежде чем изменить скорость передвижения;
• поставить скаты и переходить к тестированию каракарта.

Многофункциональные самоделки из двигателя мотоблока

Много дачников и владельцев земельных участков уже успели оценить все достоинства современного мотоблока, который значительно упрощает процесс обработки грунта. Такое устройство имеет мощный двигатель, работающий на бензине или дизельном топливе, который установлен на колёсной базе. Благодаря своей конструкции такое оборудование помогает людям выполнять множество задач в саду или на огороде. Но как известно, современный человек всегда стремится усовершенствовать любую технику, это коснулось и мотоблоков, которые оснащаются дополнительными самодельными приспособлениями, значительно расширяющими функциональные возможности минитрактора.

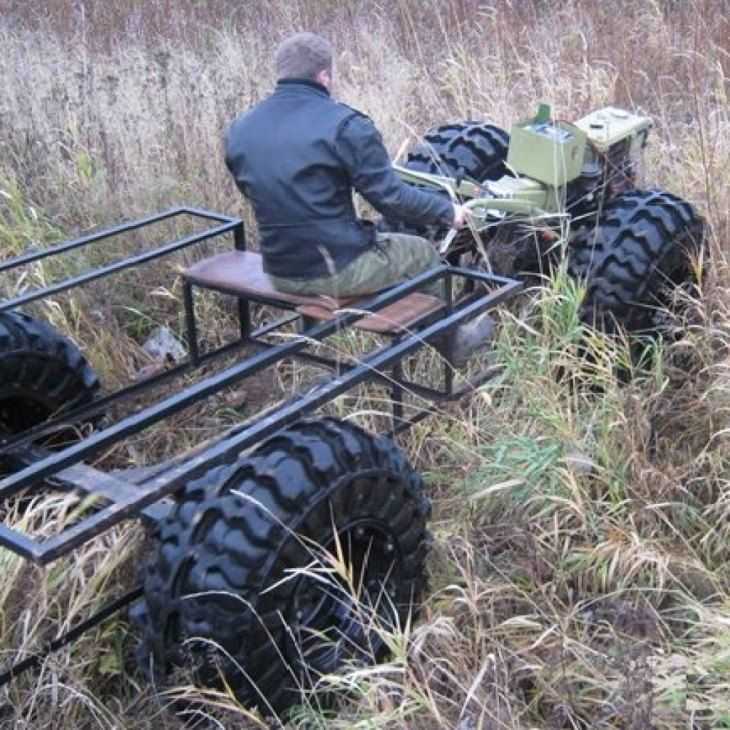

Как сделать самодельный колесный вездеход

Пример чертежа вездехода на шинах низкого давления

Есть смысл оснастить базовый агрегат понижающим редуктором. Причина в том, что лучшие показатели по крутящему моменту бензиновые и дизельные двигатели имеют при частоте вращения коленчатого вала примерно в 75-85% от максимальной.

Рама вездехода

Пример чертежа рамы-переломки

Между передним и задним мостами создается рама. В основу лучше использовать профильные трубы прямоугольного или квадратного сечения. Они обеспечивают большую жесткость, чем катаные уголки, швеллеры и двутавры той же массы.

Стыковка элементов рамы колесного вездехода может быть жесткой, тогда он будет сформирован в однообъемном формате. При использовании тяжелых мотоблоков «Нева» или МТЗ такой вариант станет предпочтительным.

Как вариант, изготавливают ломающуюся раму (переломка), вариант используется для местностей со сложным профилем. Здесь сочленение выполняется через шкворень. Передний и задний мосты имеют независимую друг от друга подвеску. Такие вездеходы мастера создают на базе мотоблоков «Нева» и «Угра».

Задний мост и подвеска самодельного вездехода

Некоторые самодельщики для упрощения конструкции используют готовый задний мост от легкового автомобиля. Например, от автомобиля «Москвич-412»: его небольшая масса позволяет выполнить монтаж на легком вездеходе. Подвеска выполняется на амортизаторах для плавного хода и пониженной вибрации.

Другие мастера делают независимую подвеску на каждое заднее колесо. Такой подход реализован на мотороллере «Муравей». При движении ощущается небольшое раскачивание, в то же время колеса испытывают меньшее сопротивление на неровностях, заметно снижается расход топлива.

Соединяют задний мост с рамой длинными закаленными болтами. Для эластичного сочленения применяют резиновые вставки, например, сайлентблоки. Это улучшает эксплуатационные характеристики вездехода на базе мотоблока.

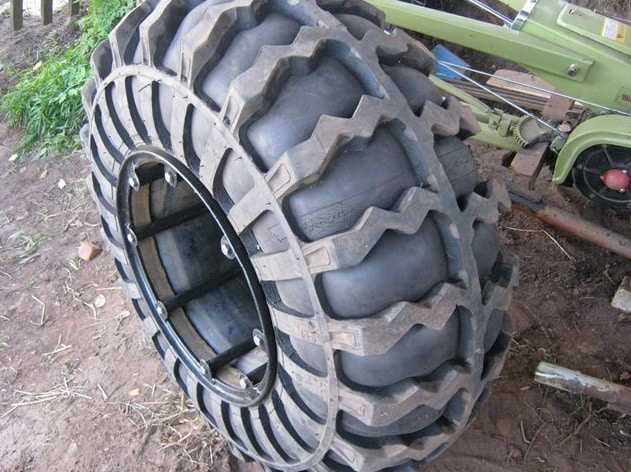

Колеса (камеры низкого давления)

Чтобы двигаться по влажному и зыбкому грунту можно применить грунтозацепы. Они обеспечивают высокое сцепление. Еще лучше ведут себя камеры низкого давления большого диаметра. Пневматики имеют минимальное давление на грунт, а наличие воздуха, заключенного в камерах вездехода, позволят создать плавающий вездеход.

Что лучше, купить болотоход или сделать самому?

Люди, у которых имеется достаточное количество средств, долго не задумываются и покупают все, что считают нужным. Как правило, их интерес сконцентрирован на зарабатывании денег. Те, у которых не так много средств, подумывают о самостоятельном изготовлении: в любом случае машина обойдется значительно дешевле. Кроме этого, такие люди имеют неподдельный интерес к самому процессу изготовления. Но это совсем не означает, что каждому это по силам. Несмотря на это, самостоятельное изготовление имеет свои плюсы: вполне возможно, что удастся собрать именно ту машину, которая необходима. Большинство рыболовов отдают предпочтение малогабаритным устройствам, чего не скажешь о заводских изделиях, которые не могут удовлетворить всех клиентов. Они или слишком большие, или чересчур неэкономные.

Если принято решение о самостоятельном изготовлении подобного вида транспорта, то придется столкнуться с некоторыми сложностями. Например:

• Необходимы знания в области автодела.
• Необходимо уметь работать со многими слесарными инструментами и приспособлениями.
• Нужно быть готовым к тому, что на это уйдет масса времени и рассчитывать, что с первого раза получится хорошая машина, не следует.
• Кроме времени, потребуются и другие затраты, в том числе и денежные.
• На начальном этапе хорошо бы изучить некоторые варианты изготовления подобных машин, чтобы определиться, какой из вариантов больше подходит.

Вездеход переломка своими руками 1 часть

Watch this video on YouTube

Какими бывают самоделки

На стадии подготовки следует решить, будет ли техника эксплуатироваться на дорогах общего пользования.

Транспортное средство должно соответствовать действующим нормам безопасности, что подтверждается результатами сертификационных испытаний.

Самособранные вездеходы для передвижения по бездорожью можно зарегистрировать в Гостехнадзоре по следующей схеме:

• разрабатывают технические условия;
• собирают документы, подтверждающие права на силовой агрегат и другие функциональные узлы;
• проходят процедуру сертификации в специализированном предприятии.

Собранные документы передают для оформления паспорта самоходного транспортного средства. Отсутствие регистрации наказывается штрафом — от 1500 до 2000 руб. для физлиц.

Если не учитывать официальных требований нормативов безопасности, изготовитель самоделки вправе применять любые конструкторские решения:

• установить 10 колес или выбрать классическую формулу 4х4;
• вместо механической КПП — поставить комфортный автомат.

Однако на практике чаще всего применяют 2 схемы внедорожников:

• на гусеницах;
• на пневматиках — шинах с пониженным давлением.

Для удешевления проекта и простоты обслуживания самоделку оснащают механической коробкой переключения передач, простыми приборами контроля. При создании чертежей рекомендуется объективно оценивать собственные знания и навыки, чтобы исключить ошибки вместе с чрезмерными затруднениями в процессе сборки.

На гусеничном ходу

Транспортные средства этой категории отличаются:

• хорошей проходимостью;
• ограниченными скоростными характеристиками;
• увеличенным потреблением топлива;
• сложностью изготовления.

Гусеницы подходят для оснащения тяжелого вездехода с большой грузоподъемностью.

На шинах низкого давления

Типичный колесный снегоболотоход — легкая конструкция, которую несложно собрать самому при наличии слесарных навыков. Для основы конструкции можно взять раму и двигатель дорожного мотоцикла. Штатную вилку удлиняют. При отсутствии кабины и других сложных дополнений постройка подобного транспортного средства будет выполнена за несколько месяцев при минимальных затратах.

Как создать колесный вездеход

При создании вездехода из мотоблока своими руками, рекомендуется оснащать его понижающим редуктором. Дело в том, что двигатели, которые устанавливаются на мотоблоках, по своему крутящему моменту имеют наилучшие показатели, если частота вращения коленчатого вала от 75 до 85 % от его максимальной мощности.

Самодельный вездеход не будет развивать большую скорость. Соответственно, набегающего потока воздуха не хватит, чтобы охладить двигатель. Если у него не будет системы принудительного охлаждения, мотор начнет быстро перегреваться и выйдет из строя.

Рама

Она располагается между передним и задним мостом. В качестве ее основы лучше взять профильные трубы, которые имеют прямоугольное или квадратное сечение. Они способны обеспечить достаточную жесткость конструкции.

Если человек планирует использовать вездеход для охоты или рыбалки, ему лучше устанавливать «ломающуюся» раму. Соединение элементов конструкции здесь выполняется через шкворень. При этом подвеска переднего и заднего моста не зависят друг от друга. Такая кострукция применяется например, при создании вездехода из мотоблока Нева.

Из мотоблоков Нева получаются хорошие вездеходы

Задний мост и подвеска

Если человек не хочет возиться с самостоятельным созданием заднего моста, можно использовать готовую конструкцию. Самый распространенный вариант — задний мост от легкового автомобиля. К примеру, подойдет узел от модели «Москвич-421». Он отличается небольшой массой, что позволяет устанавливать его на самодельном транспортном средстве.

Для того, чтобы повысить плавность хода, подвеска делается на амортизаторах. Благодаря этому также снижается негативное воздействие вибрации на конструктивные элементы транспортного средства.

Задний мост вездехода с двигателем от мотоблока прикрепляется к подвеске с помощью болтов из закаленной стали.

Колеса (камеры низкого давления)

Чтобы транспортное средство получило возможность передвигаться по влажному грунту, на колеса рекомендуется установить грунтозацепы от мотоблока.

Чем больше будет размер камер низкого давления, тем меньше они будут давить на грунт. Соответственно, повысится проходимость вездехода.

Для них потребуются диски особой конструкции. Их изготавливают из обычных автомобильных, путем добавления к ним дополнительных металлических пластин. В качестве КНД можно использовать камеры от большегрузов (ГАЗ, КамАЗ, Урал и пр.).

Умельцы создают самые разные варианты техники

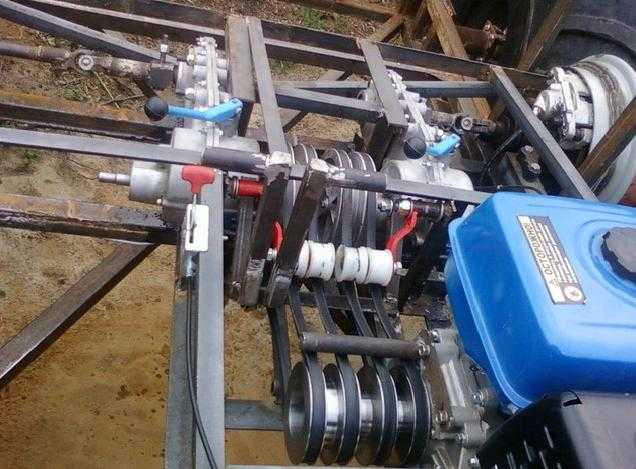

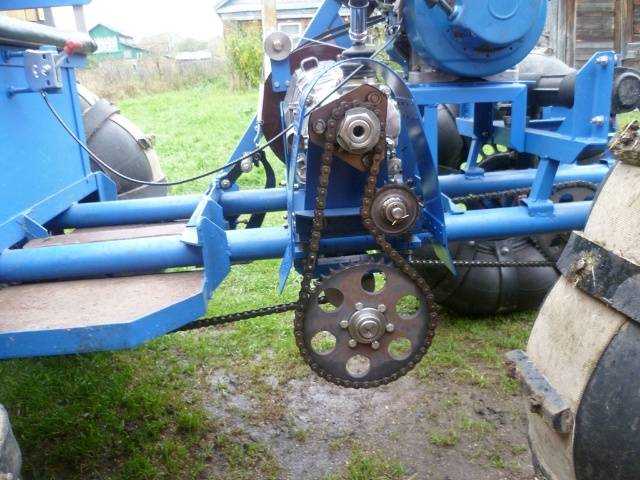

Сборка самодельного вездехода из мотоблока

После того, как будут подготовлены все необходимые инструменты и приобретены комплектующие, умелец может приступать к сборке самого вездехода из мотоблока. Ниже представлен примерный план:

1. Мотоблок устанавливается на раму из труб.
2. На конструкцию монтируются мосты (обязательно задний и при необходимости передний).
3. На раму закрепляют водительское кресло.
4. Устанавливают систему рулевого управления (если это предусмотрено конструкцией и чертежом).
5. Устанавливают элементы защиты (их можно изготовить из пластика или металла).
6. Водитель проверяет, насколько удобно ему сидеть в кресле. Правильно ли подобрано расстояние между сиденьем и рулем и т.п. При необходимости конструкция переделывается.
7. Проверяется тормозная система.
8. На вездеход монтируется проводка и осветительные приборы.

После этого можно приступать к полевым испытаниям техники. Вездеход проверяют на максимальных нагрузках.

Какой тип двигателя дизельный или бензиновый выбирать на вездеход?

Конкретно ответить на этот вопрос нельзя. И тот и другой
мотор имеет свои достоинства и недостатки.

Ходовую часть рекомендуется делать с независимой подвеской
колес. Чтобы сделать это, потребуется приложить определенные усилия, но комфорт
находящимся внутри будет обеспечен. Отличный результат достигается, когда
подвески идут в паре с колесами из пневматики низкого давления.

Если речь идет о гусеничном вездеходе, рамой для него служит
цельная конструкция. В случае с колесными машинами применяется сочлененный
вариант. Хотя и для гусеничного вездехода может быть выбрана сочлененная рама.

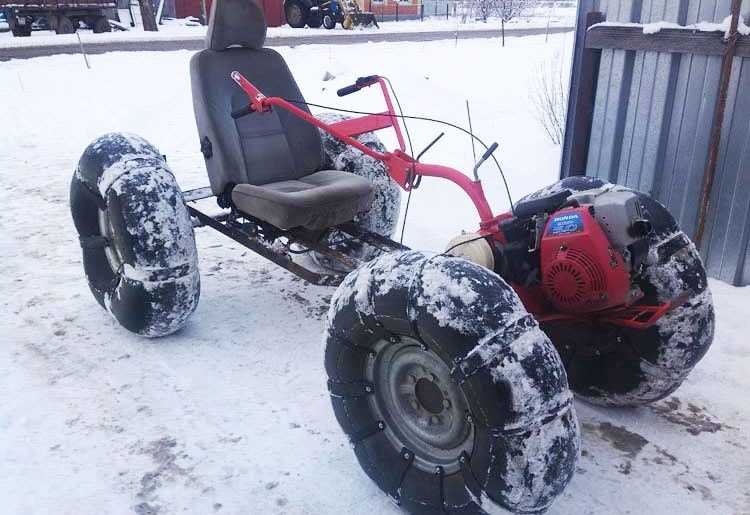

Каракат из мотоблока: специфика

По сути, каракат выполняет практически те же задачи, что и вездеход, вот только его особенность проявляется в больших колесах, стянутых прочными ремнями. На первый взгляд такое устройство может показаться довольно громоздким и неуклюжим, но на деле указанный транспорт спокойно эксплуатируется на ужасных дорогах на скорости до 70 км/ч.

Как создать мощные колеса собственноручно?

1. Первый способ относительно прост: в ход идут 2 диска из листового металла, которые крепятся на втулку. После одевается камера, фиксирующаяся отрезками специальной транспортерной ленты;
2. Второй подразумевает закрепление одного диска на втулке и прикрепление перемычки. Затем к ним необходимо приварить боковые кольца;
3. Третий вариант очень похож на второй, вот только для центрального диска эксплуатируется спица из трубы или листового металла;
4. Четвертый принцип предусматривает монтаж на втулке двух дисков, которые очень похожи на диски колес от мотороллера.

Благодаря крепкой подвеске, которую можно без проблем сварить со стальных труб и соединить шарнирами, каракат может выдержать невероятно большие нагрузки. Вот только управлять таким агрегатом несколько сложнее, поскольку зачастую в основе конструкции лежит обычная червячная передача.

Чтобы грамотно сделать каракат из мотоблока своими руками, можно воспользоваться вышерассмотренными советами, касающимися вездехода, и ознакомиться с чертежами на нашем сайте.

Умельцам, разбирающимся в механических и конструкционных особенностях мотоблоков, будет не сложно создать действительно высококлассный каракат, который станет настоящим помощником для поездок на рыбалку, по грибы, на охоту и т. п.

Об устройстве

Гусеничные мотоблоки намного меньше распространены, чем их колесные аналоги. Объяснение этому довольно понятное – колесные мотоблоки Кайман, Патриот, Техас, Прораб, Кроссер, Викинг, Форза более приспособлены для вспахивания земельных угодий, т.е. его конструкция наиболее подходящая для работы на земле.

Таким образом, все переделывания колесного мотоблока в гусеничный заключается в дополнительному присоединению по одному колесу с каждой стороны. В результате мы получаем 4-х колесный мотоблок, на который уже можно надевать гусеницы (самодельные или купленные в магазине, например, гусеница Буран).

Дополнительные колеса

Кстати, дополнительные колеса можно сделать съемными, чтобы можно было оперативно превращать его обратно в стандартный мотоблок для работы в огороде. Это можно реализовать путем крепления данных колес к оси, которая уже есть у нас в наличии, через гибкую или жесткую передачу.

Такое решение наиболее целесообразно, ведь отпадает необходимость в приваривании дополнительных креплений.

Что касается устройства таких мотоблоков, то они полностью идентичны колесным мотоблокам:

• Двигатель. В гусеничных моделях используется более мощный 4-тактный движок, у которого присутствует функция блокировки осей.
• Трансмиссия. Редуктор, коробка передач и система сцепления – этот стандартный набор также входит в устройство гусеничных мотоблоков.
• Ходовая часть. Тут, в принципе, все понятно из названия – в конструкции используются гусеницы вместо колесной базы. Как уже говорилось, в случае переделки, к имеющейся паре колес добавляется по одному кату с каждой стороны, на которых уже надевается самодельная гусеница.
• Органы управления. Находятся они на рукоятке управления, включая в себя различные рычаги сцепления, аварийной остановки двигателя и т.д.

Прежде чем приступать к описанию способа самостоятельного изготовлению гусениц, не помешает оценить предложение некоторых специальных магазинов, продающих мотоблоки и сопутствующие к ним материалы. В частности, оценим стоимость некоторых разновидностей гусениц для известных мотоблоков.

Гусеницы для мотоблока Нева

Снегоходные приставки на мотоблок Нева

Так, гусеницы на мотоблок Нева, цена которых составляет порядка 28 тысяч рублей, представляет собой полноценную снегоходную приставку. Отдельно можно приобрести сиденья для водителей, благодаря чему, мотоблок Нева становится похожим на гусеничный минитрактор, пусть и с меньшими рабочими показателями.

Технические данные:

• развиваемая скорость (с мотоблоком Нева) – около 18 км/ч;
• общий вес приставки – 37 кг;
• длина – 100 см;
• ширина – 60 см;
• высота – 34 см;
• число пассажиров – один водитель и один пассажир.

Более подробно о гусеничном приводе для мотоблока Нева смотрите на видео:

Кроме того, в продаже имеется приставка к мотоблоку на гусеницах, предназначенная для присоединения к моделям Агат и Салют. Стоимость ее составляет 25-27 тысяч рублей. В данной конструкции отсутствует возможность присоединения водительского сиденья, что несколько ограничивает возможности данного устройства.

Отличительной их особенностью является возможность управления ими не только с помощью двух рук, следуя за мотоблоком, но и сидя в санях складного типа, которые, правда, нужно приобретать отдельно.

Если учесть, что средняя цена на такие приставки составляет порядка 30 тысяч рублей (плюс цена складных саней – порядка 5 тысяч рублей), можно сказать, что самостоятельное изготовление гусениц является довольно оптимальным выходом для тех, у кого нет возможности тратить лишние денежные средства на приобретение.

Колеса низкого давления своими руками: модификация самоделок из легкой сельхозтехники

Вездеход из мотоблока с колесами низкого давления, как и классический пневмоход из мотоблока – универсальное решение для наиболее сложных участков, которые обычный внедорожник может не осилить. Чаще всего это заболоченные места, песчаные дюны, дороги с каменистым покрытием. Малое давление (до 2 кг/см2) и огромное количество пневмопространства делают резину эластичнее, что способствует преодолению любых препятствий.

Колеса низкого давления – вещь дорогостоящая, соизмеримая с ценой остальной части караката или болотохода. Поэтому остановимся на том, как сделать самодельную мототехнику – пневмоход, квадроцикл или болотоход на пневмоходу.

Ход работы:

• находим основу – готовые покрышки от грузовой или авиационной техники. Последняя в разы легче и долговечнее. За счет равномерной толщины с ней будет проще работать. Но покрышки от ЗИЛов или ГАЗа тоже достойны внимания;
• удаляем проволочный корд по всему периметру заготовки;
• подрываем и демонтируем протекторный рисунок резины. Вручную это достаточно трудоемко, из-за чего нам понадобится лебедка и острый нож;

после переработки покрышки переходим к формированию нового протекторного рисунка. Следует помнить, что его характер напрямую зависит от типа почвы, по которой он будет ездить. Например, для болотохода подойдет глубокий протектор, для глинистых почв – рисунок, который не будет препятствовать их самостоятельной очистке. На песке для пневмохода жизнеспособными будут узкие канавки. Нанесение нового рисунка выполняют вручную специальным хорошо заточенным ножом. после этого – приступаем к сборке диска;

переформатирование дисков имеет одну важную цель – облегчить их до максимума. Примеры готовых перевоплощений представлены на рисунках ниже;

• собираем запаску;
• накачиваем камеры. Чтобы покрышки были плотно зафиксированы к диску, применяют транспортерное полотно армированного типа.

Подобные рекомендации – прогрессивное решение для любых самодельных машин из мотокультиваторов – караката, квадроцикла, болотохода и даже снегохода. Мы рассмотрели наиболее популярные самоделки с двигателем от мотоблока. Но на этом изобретательность народных умельцев в отношении данного сельхозагрегата не заканчивается. Жители Северных районов давно оценили преимущества аэросаней, мотосаней, снегохода. А минитрактор или мотобуксировщик из мотоблока стал постоянным спутником домашнего хозяйства.

На что похожа механизированная конструкция?

Представим идеи из чего можно сделать простой мотоблок. Во-первых, главный узел – это двигатель внутреннего сгорания (ДВС). Чаще одноцилиндровый, чтобы расход бензина был меньше. Во-вторых, конструкция должна позволить пахать, полоть и стать транспортным средством.

На мотоблок можно навесить ряд самодельных устройств, облегчающих работы на огороде. Наиболее необходимые: отвальный или безотвальный плуг, барабанный или лапчатый культиватор, косилка травы с минимальным захватом или насос для подачи воды из любого источника.

Сразу возникнет вопрос: какой расход бензина? На мотоблоке ставится бак на 4 литра. Его достаточно на полдня работы двигателя. Но только если это не целинный (уплотненный) участок, а часто обрабатываемый, пусть и лопатой.

Особенность устройств

Для умельцев изготовление самодельных аппаратов позволяет за небольшие деньги получить качественный вариант транспорта. Создание средства повышенной проходимости из мотоблока возможно по следующим причинам:

• такие устройства обладают энергонасыщенным транспортным блоком, выдающим хорошие тяговые показатели;
• рычаги управления силовой установкой, а также трансмиссией находятся на ручках;
• сам мотоблок имеет незначительную массу, что позволяет ему перевозить различный багаж.

Благодаря таким свойствам самодельные вездеходы крайне востребованы у охотников и рыбаков.

Образец вездехода

Необходимость самостоятельного создания данных агрегатов возникла из-за отсутствия заводских серийных аналогов, которые могли бы заменить аппараты, сделанные на базе мотоблока.

Какой тип двигателя дизельный или бензиновый выбирать на вездеход?

Конкретно ответить на этот вопрос нельзя. И тот и другой мотор имеет свои достоинства и недостатки.

Ходовую часть рекомендуется делать с независимой подвеской колес. Чтобы сделать это, потребуется приложить определенные усилия, но комфорт находящимся внутри будет обеспечен. Отличный результат достигается, когда подвески идут в паре с колесами из пневматики низкого давления.

Если речь идет о гусеничном вездеходе, рамой для него служит цельная конструкция. В случае с колесными машинами применяется сочлененный вариант. Хотя и для гусеничного вездехода может быть выбрана сочлененная рама.

Конструкция

Основные узлы, используемые для изготовления вездеходного транспорта, кроме самого мотоблока, представлены следующими элементами:

• рама, которая необходима для создания основы;
• задний мост, который используется, чтобы установить вторую пару колес;
• водительское кресло, которое рекомендуется делать защищенным от попадания грязи с дороги;
• приборы для освещения, позволяющие безопасно передвигаться в темное время суток.

Такие вездеходы представляют собой транспортные средства, рассчитанные на одного человека. Средняя грузоподъемность агрегатов составляет порядка 200 кг. Ширина рамы определяется необходимой устойчивостью перед опрокидыванием, но рекомендуется делать её не менее 1,1 метра. Из мотоблоков с двигателем рекомендуется применять изделия фирм Нева, Угра либо другие, обладающие мощностью 10 л. с. и больше. Таких показателей мощности достаточно, чтобы осуществлять движение быстрее 10 км/ч. Она в процессе движения по бездорожью на скользкой либо вязкой почве снижается до 2-3 км/ч.
