Изготовление ворот из пиломатериала

Для формирования каркаса потребуются доски толщиною 40 или 50 мм и шириною 150 мм. Лучше, если они будут сосновые. Их так же, как и в случае с профильной трубой, подрезают под ширину и высоту воротного проема.

Также на ровной плоскости, или на выставленных в одной горизонтальной плоскости кирпичах или блоках их собирают в каркас. Единственное отличие – соединение и крепление. Для этого концы стыкуемых элементов придется подготовить. То есть создать соединение – в пол доски. На фото ниже этот способ показан

Здесь очень важно точно выдержать размеры запилов. Для увеличения прочности крепления можно использовать металлические уголки, которые устанавливаются по углам каркасной конструкции

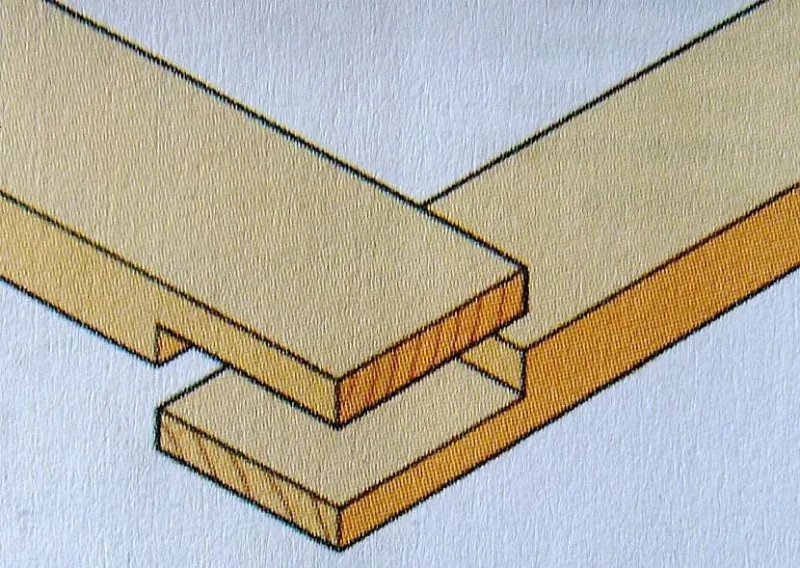

Соединение в пол доски

После чего все элементы собираются в прямоугольную конструкцию и соединяются между собой саморезами. Вместо последних можно использовать болты, под которые придется высверлить отверстия.

Далее для придания жесткости собранных створок устанавливаются промежуточные элементы. Вариантов в плане конфигурации расположения этих элементов здесь также немало. Добавим, что в их качестве можно использовать доски толщиною 25-30 мм. Если обшивка деревянных ворот – доски, то промежуточный элемент может быть один, установленный по диагонали полотна. Жесткость создастся за счет самой обшивки.

Что касается последней, то чаще всего доски устанавливаются по вертикали. Их верхние торцы можно сделать прямыми, скругленными или придать любую другую формы для повышения декоративности деревянных ворот. Крепление – саморезы или болты.

Видео описание

В видео показано, как сделать ворота из дерева своими руками:

Монтаж деревянных ворот

Здесь та же технология, что и с воротами из профилированной трубы. Только вместо труб для опор используются брусы или бревна, подземная часть которых хорошо гидроизолируется. Для этого можно использовать битумную мастику, нанесенную в несколько слоев, рубероид, сложенный в два или три слоя, или использовать комбинированный вариант из этих двух материалов.

О том, как правильно установить столбы для ворот своими руками, уже было рассказано выше. Напомним: столбы выставляются по вертикали и бетонируются в подготовленных углублениях. То есть, все то же самое.

А вот что касается крепления створок к стойкам, то здесь применяются специальные петли для деревянных ворот. Они представлены в большом ассортименте в строительных магазинах, многие умельцы изготавливают их своими руками. Так что последние можно приобрести на строительном рынке, они дешевле, а по прочности не уступят заводским.

Петли для деревянных ворот

Петли крепятся сначала к воротным полотнам, затем последние устанавливают к опорам, выравнивают и через петли крепят к ним саморезами. После чего деревянное изделие полностью покрывается антисептическим составом, которое предотвратит быстрое гниение древесины, увеличив срок эксплуатации воротных конструкций. Как только нанесенный материал просохнет, ворота можно красить или лакировать.

На этом можно считать, что тема – как сделать ворота на даче своими руками – закрыта.

Видео описание

В видео показано несколько вариантов красивых деревянных домов:

https://youtube.com/watch?v=i_h0hGDlALI

Дополнительные операции

На этом сам процесс изготовления ворот не заканчивается. Есть еще несколько элементов, которые необходимо установить. Это замок, щеколда и ручка для открывания. С металлическими воротами придется опять использовать электросварку. А вот на деревянные эти элементы можно «посадить» на саморезы или болты.

Видео описание

В видео показаны задвижки, замки и стопоры, установленные на распашных воротах:

Итак, мы с вами разобрались в теме – как сделать ворота самостоятельно. Нельзя сказать, что этот процесс прост. В нем очень много нюансов, от которых зависит качество конечного результата. Поэтому стоит задуматься над тем, а смогу ли я сделать дачные ворота такими, о которых мечтаю. Может быть, перевалить груз ответственности на плечи мастеров.

Конструкция калиток из профильного листа

Перед тем как делать калитку, нужно либо самостоятельно разработать проект, либо использовать готовые чертежи, схемы и эскизы конструкции. Это позволит точно произвести расчет стройматериалов.

Готовое изделие из профнастила

Материалы и инструменты:

1. Профтруба либо уголок 30 мм.
2. Профлист 1,6 мм по толщине.
3. Грунтовка по металлу.
4. В качестве опор потребуется труба сечением 10 см.
5. Акриловая краска.
6. Бензин для обезжиривания.
7. Сварка.
8. Веревка для разметки.
9. Шлифмашина.
10. Шуруповерт.
11. Садовый бур.

Схема конструкции

Конструкцию входной калитки из металла необходимо крепить на профильные трубы 60х60х3 мм, которые вкапываются на глубину 1 м. Разметьте участок и места крепления опор. Отрежьте болгаркой требуемый размер столба плюс 1 метр.

Чертеж распашных ворот с дополнительной калиткой

Выкопайте ямы под опоры. Ширина опор обязана быть больше сечения профтрубы на 15 сантиметров. После этого замешайте цементный раствор. Вставьте столб, засыпьте слоем мелкого гравия (около 20 сантиметров), утрамбуйте, затем яму нужно полностью залить раствором. В основе каркаса находится металлический профиль – уголок или квадратная профтруба 55х55х3 мм. Из трубы собирают раму с помощью сварки.

Схема монтажа

С учетом созданного эскиза каркаса обрежьте из длинного профиля необходимые по размеру заготовки. Выложите на столе детали, соедините с помощью сварочного аппарата. Для лучшей жесткости каркаса закрепите поперечные распорки. Раму нужно сваривать точечным методом. Это позволит сэкономить время для сборки конструкции.

Схема создания каркаса

Последний этап – крепление профлиста к каркасу двери. Вырежьте полотно двери необходимого размера. На участках среза удалите заусенцы. Зафиксируйте вырезанный лист. Соединение профнастила с каркасом калитки выполняется сваркой методом сплошного шва.

Изделие обрабатывают антикоррозийным составом, после чего красят. Закрепите петли, врежьте замок в полотно двери. Если решили декорировать изделие с помощью ковки, это нужно сделать перед покраской.

Гармония с ковкой

На видео представлена подробная инструкция с пояснениями по монтажу металлической калитки.

Пошаговая инструкция монтажа

Прежде чем приступать к монтажу конструкцию нужно забетонировать столбы. Для этого размечаем место установки. Если ворота из профнастила с калиткой – понадобится 3 опоры.

Пошаговая инструкция установки опор:

Выкапываем ямы в местах, где будут столбы для ворот. Глубина отверстия – до 1,2 м, диаметр – 0,5 м.Важно! Глубина ямы должна превышать глубину промерзания грунта. Она должна соответствовать 30-35% высоты наземной части

Учитываем, что запас между нижним краем ворот и поверхностью земли должен составлять 20-30 см.
Обрабатываем ту часть профильной трубы, которая будет находиться в земле: зачищаем ржавчину, грунтуем, красим, оборачиваем в рубероид.
Засыпаем в яму гравий (щебень). Высота слоя 10-15 см. Тщательно утрамбовываем.
Готовим бетонный раствор. Массовые пропорции:цемент М400 – 10 кг;песок карьерный или речной, не очень мелкий – 20-23 кг;мелкий щебень (размер фракций 5-10) – 40-43 кг;вода – 5 литров.
Тщательно перемешиваем сухие составляющие. Затем постепенно добавляем воду. Получается смесь, по консистенции похожая на густую сметану. Пропорции воды можно менять, ее должно быть 40-50% от массы цемента.
Вставляем в углубление опорные столбы. Чтобы обеспечить их надежное вертикальное положение можно установить распорки из металлического уголка, арматуры либо зафиксировать при помощи битого на крупные куски кирпича.
Заливаем в яму бетон до самого верха. На верх трубы ставим заглушку чтобы внутрь не попадала влага.

Это важно! Каркас створок нельзя навешивать на столбы до тех пор, пока бетон не высохнет. Для этого понадобится минимум 3-4 дня

Если бетон не наберет прочности, то после устройства каркаса ворот столбы могут дать крен.

Пока раствор высыхает можно заняться сборкой самой конструкции. Для этого нужно выделить свободное пространство где будет удобно проводить сварочные работы. Поверхность должна быть идеально ровной.

Пошаговая инструкция по сборке каркаса

1. Делаем заготовки из уголка по размерам, соответствующим длине и ширине створки. Лучше, если угол среза будет 45 градусов хотя и проще собирать каркас ворот встык. Углы должны быть строго прямыми, проверяем это при помощи угольника.

2. Свариваем раму по технологии дуговой сварки.

3. Усиливаем надежность углов. С этой целью нужно приварить косынки в форме треугольника с прямым углом и сторонами по 10 см. Косынки вырезаем из листовой стали или тонкостенного профиля.

4. Укрепляем раму, придаем ей жесткость. Для этого к ней привариваются дополнительные перемычки. Одна горизонтальная обустраивается по центру. Она должна разделить рамку на два одинаковых прямоугольника. Далее приваривается диагональная перекладина от нижнего угла к верхнему.

5. Зачищаем все сварные швы используя болгарку.

6. Устанавливаем на каркас фурнитуру. Это накладные замки, задвижки, нижние и верхние стопы и так далее.

7. Красим трубу, чтобы защитить металл от коррозии.

8. Привариваем петли к каркасу. Расстояние от нижнего или верхнего края не должно быть больше 30-40 см. Используются крупные гаражные петли. Сварной шов выполняется по всей длине крепежного края. Смазываем петли специальной смазкой, которая не боится влаги и низких температур.

9. Обшиваем каркас профнастилом по внутреннему периметру при помощи саморезов. Под каждый саморез нужно подложить резиновую прокладку. Окрашиваем головку самореза в тот же цвет, что и профлист, можно сразу купить цветные шурупы. Саморезы вкручиваются по периметру рамки, в горизонтальные и вертикальные перемычки. Выдерживается такое расстояние между саморезами – 80-110 мм. Вместо шестигранных шурупов можно использовать специальные заклепки.

10. После того как установлены опоры и произведена обшивка каркаса можно приступать к навешиванию створок. Процесс непростой и требует определенной сноровки. Для удобства нужно соорудить небольшую подставку из досок или кирпичей между опорными столбами. Ставим створку на подставку и выравниваем по всем плоскостям. Для проверки горизонта и вертикали используем строительный или лазерный уровень.

11. Ставим метки на опорных столбах в местах расположения петель. Привариваем соединительные элементы и навешиваем створки. Убираем подставку.

Подходящие виды столбов

Для столбов калитки берется тот же материал, что и для забора. Вид сырья зависит от веса конструкции, задумки владельца, типа грунта.

Фото: подходящие размеры профиля и фурнитуры

Самые популярные варианты опор:

1. Кирпичные или каменные. Требуют заливки фундамента, лучше ленточного. При формировании кладки бетонируются куски арматуры (закладные), к которым потом будут сваркой крепится петли. Используются под цельные железные калитки, с коваными элементами, вставками из поликарбоната.
2. Металлические. В качестве сырья применяются трубы круглого, квадратного, прямоугольного сечения. С круглой трубой работать сложно, поэтому ее берут нечасто, популярнее ‒ квадратный или прямоугольный металлопрофиль. К стенкам, углам металла проще приваривать элементы, выполнять крепеж саморезами или на болтах. Надежный способ установки – когда к каркасу из профильной трубы приваривают уголок металла. Дверь получается, как в рамке.
3. Деревянные. Этот вид применяется исключительно для забора из пиломатериалов, бревен. Для опор берется пропитанный антисептиками брус, реже бревно из сосны. Из-за ограниченного срока службы используется как элемент временного ограждения на дачах.

Статья: как сделать кирпичные столбы для забора

Такое усиление предотвратит перекос двери после морозной зимы. Для удобства нижнюю поперечину утапливают в грунте, хорошо обработав ее перед этим антикоррозийным составом.

Как выбрать подходящий профилированный лист

Итак, чтобы выбрать качественный профнастил, необходимо в первую очередь обратить внимание на требования к покрытию. Также важен цвет поверхности. Прошедшая окраску поверхность имеет более долгий срок эксплуатации и обеспечивает эстетичный вид

Цветовое решение должно вписаться в общую концепцию дизайна коттеджа и подходить к забору и двору

Прошедшая окраску поверхность имеет более долгий срок эксплуатации и обеспечивает эстетичный вид. Цветовое решение должно вписаться в общую концепцию дизайна коттеджа и подходить к забору и двору

Также важен цвет поверхности. Прошедшая окраску поверхность имеет более долгий срок эксплуатации и обеспечивает эстетичный вид. Цветовое решение должно вписаться в общую концепцию дизайна коттеджа и подходить к забору и двору.

Ну и последнее, о чем не стоит забывать при выборе профилированного листа, это его толщина.
В случае если материал не укреплен, нельзя брать изделие с толщиной, ниже 0,45 мм.
Для длительного использования нужная максимальная толщина, она измеряется без доп. слоев защиты, то есть лишь внутреннего листа стали.

Фурнитура для деревянных калиток

Для навешивания деревянных калиток используют только накладные петли. Они бывают разной длины и толщины. Для тяжелых полотен выбирают длинные и мощные амбарные петли, для легких каркасных и рамных конструкций – укороченные. Они вместе с ручками и прочей фурнитурой могут стать дополнительным украшением.

Петли могут быть простыми и декоративными

Для запирания калитки изнутри их можно оснащать щеколдами, защелками и задвижками. Или самодельными деревянными засовами.

Щеколды и задвижки тоже могут быть очень разными

Если же вход на участок необходимо запирать на замок на время отсутствия хозяев, можно выбрать навесные или накладные модели. Первые отлично подойдут к калитке в деревенском стиле. Накладные замки желательно защищать козырьком от непогоды.

При необходимости можно запирать калитку на замок

Выбор ручек вообще не ограничен. Они могут быть деревянными, пластиковыми или металлическими, в виде скобы или кольца. Как и в деревянную дверь, в калитку можно установить ручку с защелкой.

Выбор ручек очень широк

Фотоотчет об изготовлении и установке ворот

Подготовительные работы и разработка чертежа

Стоимость

При изготовлении калитки стоимость состоит только из потраченных материалов.

Если рабочие инструменты имеются под рукой и не придется их закупать, то материал для калитки обойдется в 2,5 — 3 тысячи рублей.

Декоративные и функциональные детали не входят в эту стоимость.

Готовая калитка на заказ из профилированного листа стоит от 4,5 тысяч рублей. Профессиональная установка варьируется в районе 2,5 – 3 тысяч рублей.

Самостоятельное изготовление калитки или других сооружений из профилированного листа не требует высокого уровня мастерства.

Достаточно выстроить этапы работы, правильно составить чертежи и аккуратно их реализовать.

Облагораживание придомовой территории собственными руками – это не только экономия бюджета, но и полезный творческий процесс, который в итоге порождает результат для гордости хозяина дома.

Обзор технических характеристик профлиста

Профнастил – это гофрированная тонколистовая сталь с оцинкованным защитным покрытием. Дополнительно для придания цвета или рисунка наносится слой из полимерного состава с одной или двух сторон. В продажу поступает материал трех классов: C. CH. H. Различия заключаются в высоте волны, прочностных показателях, толщине полотна и массе (по нарастающей соответственно перечислению). Для ворот допустимо использование всех типов несущего профлиста, но всё же чаще предпочитают дополнительно усиленные.

К плюсам устройства заборов из профлиста и калитки, и ворот относят следующее:

• легкий вес;
• достаточно высокая жесткость;
• легкий раскрой;
• быстрота сборки конструкции;
• долговечность результата;
• сохранение внешнего вида в течение длительного времени, возможность его менять;
• эстетичность.

Из недостатков стоит отметить слабую механическую устойчивость к ударам и прочим механическим воздействиям. Полотна деформируются или образуются сквозные повреждения. В результате нарушается защита от коррозии, которую необходимо будет обновить.

Деформация профлиста от удараИсточник www.shumoekran.ru

Еще один минус – металл не заглушает звуки. А малый вес листов вынуждает прибегать к усилению и утяжелению каркаса с опорными столбами. Это обосновано тем, что сплошным полотнам конструкции дополнительно нужно будет сопротивляться переменчивым воздушным потокам.

Способы монтажа пролетов

Монтаж бывает сплошным и секционным.

Сплошной

Обшивка профнастилом забора выполняется внахлест. Конструкция визуально кажется сплошной стеной. Столбы монтируются с шагом 1,5‒2,5 метра. Увеличивать расстояние не следует, поскольку придется брать лаги большей толщины.

Фото: забор и ворота с калиткой из профлиста

Средняя высота забора 1,7‒ 1,8 м. Листы могут крепиться горизонтально или вертикально.

При данном крепеже расход листов гораздо больше, чем при секционном.

Секционный

В этом способе монтажа четко выделяются пролеты.

Статья: «Виды кованых заборов».

Столбы делаются из:

• кирпича;
• камня;
• металла с элементами ковки;
• бетонных блоков.

Количество столбов определяется количеством секций.

Этапы работы

Виды калиток из профтрубы

Ворота и калитка смотрятся цельно и гармонично, когда их делают одной высоты в едином художественном стиле. По типу заполнения изделия бывают коваными, металлосварными, открытого и закрытого типа. Выбор зависит от особенностей участка, архитектуры дома, а также задачи, которую выполняет ограждение.

Объединяет все виды калиток первооснова — профтруба

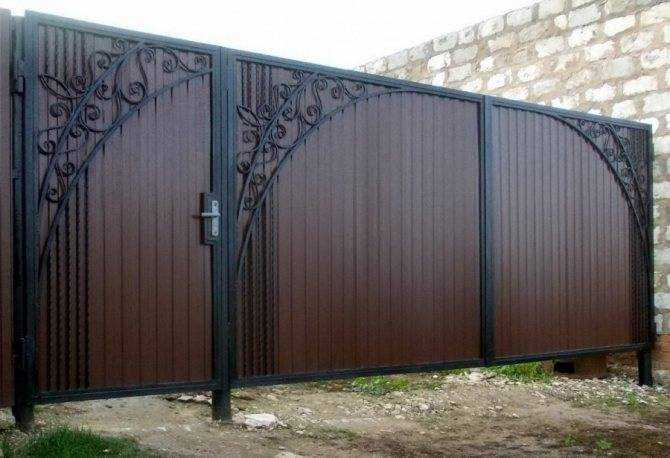

Внешний вид конструкции с элементами ковки

Конструкция из профнастила выглядит как рама, обшитая профлистом. Пространство заполняют двумя способами. Первый – профнастил прикручивают сверху каркаса. Второй способ – лист вставляют внутрь рамы.

Вариант устройства дверцы из профилированного листа

Конструкция получается жесткая, удобная для крепления профлиста. Плюсы: изделие легкое, цена невысокая, монтаж простой. Минусы: требуется аккуратное отношение, чтобы не повредить профлист, требуется установка резинового уплотнителя, чтобы готовое изделие бесшумно закрывалось.

Калитка закрытого сварного типа – к каркасу приваривают металлический лист толщиной 1,5 мм или 2 мм, получается прочная конструкция, которую оформляют узорами из кованых элементов или создают строгие формы. За счет металлического листа конструкция выходит тяжелая, вес изделия 1х2,5 м приблизительно 70 кг.

Пример создания кованой сварной модели

Производитель предлагает готовое изделие с комплектом, в который входят засовы, навесы, проушины, его стоимость 13000 руб. Дополнительно можно приобрести столбы 80х80х3 мм длиной 3 м за 1300 руб. Плюсы: надежность, долгий срок эксплуатации. Минусы: высокая цена и большой вес.

Открытый тип калитки, в котором пространство заполнено выгнутой для жесткости сеткой из проволоки 3–6 мм. Детали выкрашены специальным способом в несколько слоев, гарантия изделия 20 лет. Калитку из 3D-сетки устанавливают вместе с аналогичными системами ограждения.

Входная группа из объемной сетки позволяет огородить участок от несанкционированного проникновения

Цена ограждения зарубежного производства составляет 10000 руб. за изделие 2х1 м. Плюсы: простой монтаж, легкий вес, современный вид, долгий срок эксплуатации. Минусы: высокая цена.

Материал для изготовления калиток

Сооружая ограждение на территории дачи, необходимо заранее задуматься над тем, каким будет вход. Решение данного вопроса поможет сделать ваш забор единой композицией, выполненной в одном стиле.

Вы можете предусмотреть отдельно стоящую калитку, а также спроектировать ее расположение рядом с воротами для автомобиля. Часто собственники домов обустраивают усложненную конструкцию – ворота с встроенной в них калиткой.

Для изготовления можно использовать разнообразные материалы. Существует возможность их комбинирования и декорирования. Наиболее часто можно встретить такие варианты решений:

• установка профильной трубы с покрытием сеткой рабицей – простой, но не слишком оригинальный и эстетически привлекательный способ обустройства;
• сооружение прочного металлического каркаса с обшивкой долговечным профнастилом с возможным украшением дополнительным декором;
• элегантная конструкция из дерева;
• престижная кованая калитка, которая не только имеет длительный срок эксплуатации, но и обладает неповторимым внешним видом;
• комбинирование разных материалов.

Внешний вид таких изделий, преимущества и недостатки вы можете увидеть на представленных фото калитки. Вариантов обустройства существует много, каждый дачник принимает решение, исходя из собственных пожеланий и стиля оформления загородного ландшафта.

Конструкции

Чтобы сделать простейшую конструкцию ворот из профлиста, понадобятся 2 распахивающиеся створки на крепком основании. В качестве опоры, на которой с помощью петель они крепятся, необходимо использовать стальные трубы – прямоугольные, круглые или Т-образные, которые углубляются в землю с заливкой бетонного фундамента. Рама ворот может быть с верхней горизонтальной перекладиной или без нее. В первом случае весь каркас получится более жесткий, но тогда будет ограничение по высоте и во двор не смогут заезжать высокие машины.

Створки ворот, кроме самой рамы, имеют перемычки для придания большей жесткости. Они могут быть расположены горизонтально, наискосок или крестообразно, какую схему изготовить, зависит от предпочтений хозяина. Главное, чтобы их было достаточно для жесткой конструкции, например, при высоте 2 м достаточно установить пару горизонтальных перемычек на одинаковом расстоянии от краев рамы.

Основание, на которое крепится рама ворот из профнастила, может быть изготовлено в виде массивных столбов из облицовочного кирпича, бетона или бута. В этом случае вся конструкция приобретает совершенно другой внушительный вид и становится намного прочнее. А профилированный лист сочетается практически с любыми строительными материалами.

Металлический запор для таких двухстворчатых ворот устанавливается с внутренней стороны в нижней части створок. Он предназначен для фиксации ворот в закрытом положении.

Замок для распашной конструкции можно выбрать из нескольких вариантов. Простейший вид – это металлический шпингалет, который можно найти в любом строительном магазине или изготовить самому из подручных материалов. Другой способ надежного закрытия – это сдвижной запор из петель и оцинкованной задвижки с ручкой. Если не хочется мудрить, то есть возможность просто приварить к створкам с внутренней стороны две петли и повесить на них походящий навесной замок.

Интересным решением будет проект автомобильных ворот со встроенной калиткой. Такая конструкция позволит сэкономить место для проема в заборе, но каркас будет иметь более сложный вид. Для калиточной рамы в одной из створок надо делать дополнительные вертикальные перемычки, стоит заранее создать подробный чертеж с размерами и рассчитать всю нагрузку.

Одностворчатые распашные ворота для машины делают редко: на одну большую створку приходится слишком большая нагрузка. Да и открывать их сложнее, поэтому лучше использовать традиционный вариант.

Оригинальны идеи раздвижных автомобильных ворот из оцинкованного профиля, которые для открытия-закрытия двигаются в вертикальной плоскости вдоль забора. Сложность заключается в том, что для них надо установить направляющие рельсы и приварить ролики для движения, а для мягкого хода использовать пружины или амортизаторы. Зато открывать их будет легко, они экономят свободное пространство.

Раздвижные ворота примечательны тем, что их легче сделать автоматическими, чем распашные. Достаточно монтировать электрический привод и подключить его к подвижному механизму. Работу можно обеспечить полностью дистанционным вариантом и открывать/закрывать ворота, не выходя из машины, что особенно удобно в непогоду.

Достоинство раздвижных ворот состоит еще и в том, что для них достаточно одной створки. Надо просто сварить раму из металлического профиля, добавить ребра жесткости и обшить каркас профлистом.

Симпатичную конструкцию ворот из профлиста можно создать, повесив над ними небольшую крышу или арку из того же материала. Кроме красоты, она будет еще и полезной – защищать замок, запор и другие металлические детали от дождя.

Обзор технических характеристик профлиста

Профлист – это гофрированная тонкая сталь с оцинкованным покрытием для защиты. Дополнительно для изменения цвета наносится слой из полимерного состава. В продаже можно увидеть материал 3 классов: C. CH. H. Различия заключены в высоте волны, прочности, толщине полотна и массе.

Для создания ворот можно использовать любой тип профнастила, но все, же обычно используют дополнительно усиленные.
К преимуществам устройства заборов из профилированного листа калитки, и ворот относят следующее:

• легкость;
• высокая жесткость;
• простой раскрой;
• быстрота сборки конструкции;
• длительной срок эксплуатации;
• изделия из этого материала красиво выглядят в течение долгого времени;
• возможность его менять.

Из минусов можно выделить слабую мех. устойчивость к ударам и иным механическим воздействиям. Еще один недостаток – металл пропускает шум. А малый вес листков вынуждает прибегать к усилению и утяжелению каркасной конструкции с опорными столбами.

Усовершенствование распашных ворот

Ранее нами была рассмотрена схема стандартных ворот распашного типа. Но учитывая современные реалии постоянно вручную открывать их не совсем удобно. Поэтому можно автоматизировать данный процесс. При этом придумывать что-то новое не придётся, так как в продаже существуют линейные электроприводы.

В комплект автоматизированного оборудования также входит блок управления, электромагнитный запорный механизм и сигнальная лампа. Подключение распашных автоматических ворот из профнастила выполняется в типичную розетку переменного тока. На фото можно увидеть, как все элементы дополняют общий вид конструкции.

В зависимости, в какую сторону будет происходить открывание створок, можно выделить два варианта установки автоматической конструкции: наружный и внутренний. Но вне зависимости от способа открытия, монтаж автоматики одинаковый. Если рассматривать блок управления системой, то он может иметь левостороннее или правостороннее размещение.

Из-за конструктивной особенности автоматизированного привода нужно предусмотреть монтажный зазор от створок ворот до несущей опоры. Если этого не было сделано заранее, то при внутреннем открывании створок нужно аккуратно подготовить и оформить места под их крепление.

Самостоятельное изготовление распашных ворот из профлиста – экономичный и надёжный способ оградить свой приусадебный участок от нежелательных гостей. При этом всю систему можно автоматизировать, что в значительной мере улучшит функциональность и практичность использования ворот.

Несколько примеров готовых ворот

Принцип подбора размера опоры

Это ключевой критерий при покупке столбов. Зависит от рельефных особенностей участка, будущей нагрузки на ограждение.

Сечение (диаметр)

Поставляются со следующими типами сечений:

1. Круглое. Самый дешевый вариант. Выпускается высотой от 2,5 до 4 м. Диаметр 57–108 мм. Толщина стенки – 3,5 мм. Для ограждения чаще берут трубы сечением 57, 76 мм.
2. Квадратное. Гораздо удобнее в монтаже, но на порядок дороже. Производятся длиной от 2,5 до 4 м. Размер сторон – 60–100 мм. Толщина стенки – 2–4 мм. Для опор ограждения хорошо подходит 60*60 мм.
3. Прямоугольное. По выпускаемым габаритам аналогично квадратному.

Главное отличие – форма трубы.

Для забора сечение уголков – от 90 мм, швеллера – от 160 мм. На участке конструкции с воротами с помощью сварки их соединяют в коробочку.

Высота

Общая высота забора определяется назначением секционного материала. Если конструкция будет устанавливаться на границе с соседним участком, лучше еще до начала строительства получить одобрение соседей во избежание конфликтов.

Слева: столбик с «ушами», размер 40х40 – 60х60 мм. Справа: столбик без «ушей», размер 40х40 – 60х60 мм.

Оптимальной считается высота ограждения до 2 м.

То есть для конструкции в 2 м лучше взять столбы 3 м и на один метр заглубить их в грунт. Это удобно и в целях экономии, ведь стандартный металлопрокат 6 м можно будет разрезать на 2 ровные части.

Количество опор зависит от интервала установки. Рекомендуемый шаг – 2,5 м.
