Подпорная стенка 🎍 из бетона и камня

Из габионов

Габионы представляют собой контейнеры из оцинкованной металлической сетки, которые заполняют камнями. Их используют не только в качестве укрепляющей конструкции. Она служит также замечательным элементом ландшафтного дизайна. Преимущество этого типа подпорной стенки заключается в том, что дренажную систему устанавливать абсолютно не обязательно.

Для сооружения стенки из габионов вам понадобится:

• металлическая оцинкованная сетка;
• скобы из проволоки;
• металлическая спираль для соединения стенок;
• расчалки (проволочные тросы);
• стальные штыри с заостренными концами;
• наполнитель (натуральный камень, крупный гравий или другие материалы);
• геоткань (по желанию).

С лицевой стороны габионы наполняют самыми красивыми и большими камнями. Внутрь засыпают мелким гравием, щебнем или другим дешевым материалом. Чтобы он не попадал в щели между крупными камнями, можно выстелить в середину геоткань. Когда габион уже наполовину наполнен, чтобы он не выпячивался, следует через каждые 4–5 ячеек металлической сетки скреплять стенки расчалками. Далее заполняем габионы камнем до верха, закрываем крышку и затягиваем спиралью.

Какие материалы подойдут для работы

В первую очередь, материал стоит определять исходя из ландшафтного дизайна и стиля участка, подключив фантазию и обязательно собственное мнение. Далее же стоит решать по бюджету. Честно говоря, какой бы материал вы ни выбрали, стоимость не будет серьезно отличаться, только если это не самый дорогой материал и не заказ профессиональной бригаде. Экономьте и делайте все своими руками, так будет гораздо дешевле, да и интереснее.

Подпорная стенка из дерева

Под деревом мы имеем в виду толстые бревна, которые можно устанавливать в землю вертикально или горизонтально, тем самым формируя из них стену.

Бревна выбираются диаметром в 20-30 см, устанавливаются плотно друг к другу, чтобы создать надежную опору для грунта позади и оригинальную внешность для самого сооружения. Для бревен выкапывается специальная траншея, глубиной не менее 40-60 см, в зависимости от высоты подпорной стенки. Такая глубина установки даст серьезную прочность стенке, но учесть стоит и слой дренажа и фундамента.

В принципе, установить бревна можно и на обыкновенную гравийную подушку, но обработать их специальной защитой от влаги просто обязательно. Для этого можно взять профессиональные средства защиты древесины, или же обыкновенное отработанное машинное масло, рубероид и так далее.

Установка происходит очень плотно, в зависимости от решений дизайна, бревна скрепляются арматурой, хомутами, поперечными перемычками и так далее. После, они засыпаются для устойчивости, а с обратной стороны происходит просыпка слоем материалов для создания водоотвода и уже готовым грунтом для клумбы или формирования другого участка для растений.

Сооружение из камня

Довольно редкий вариант, так как процесс устройства такого сооружения считается трудоемким, да и недешевым, ведь купить качественный камень по невысокой цене вряд ли удастся.

Начинается работа с дренажа и фундамента – первоначальных слоев, которые укладываются в специально вырытую траншею по линии хода стенки. После заливки усиленного фундамента (сойдет для этого и строительный мусор – арматура, проволока, гнутые электроды, прочее) поверх него укладывается натуральный камень. Чаще всего, это кварцит, гранит, диабаз и прочие породы, которые наиболее для данного процесса подходят.

Тип кладки выбирать придется вам, и здесь вы можете смело использовать сухую или классическую кладку.

Сухая кладка происходит стандартно, а пустоты прокладываются грунтом с семенами растений – цветов, трав, мха. Если же вы решили класть камень на цементную смесь, то пустоты следует отделать специальной затиркой.

Вариант из габионов

Популярный сегодня вариант. В готовом виде габионы представляют собой различной формы металлические сетки с каменным материалом внутри. Если подпорная стенка из габионов будет невысокая, то возможна ее установка без фундамента, просто на хорошо расчищенную и подготовленную площадку. Если же высота в 1 метр и более, необходимо будет заливать фундамент с гравийно-песчаной подушкой.

Контейнеры устанавливаются и перевязываются между собой. Установка происходит последовательно, просыпаясь материалом. Если вы используете обыкновенный гравий, можно не особенно ломать голову над производством стенки, но если есть желание получить более декоративный внешний вид, по лицевой стороне необходимо будет аккуратно укладывать плитняк, гранит и прочие материалы, а остальной контейнер просыпать недорогим булыжником, галькой или тем же гравием.

Конструкция из кирпича

Стенки из кирпича как и обыкновенные, с теми же требованиями по фундаменту и раствору для крепления материала, но вот в плане жесткости и давления с внутренней части, они немного отличаются. Таким образом, если стена будет невысокая, в районе полуметра, достаточно кладки в половину кирпича, если от 50 см до 100 см – в кирпич, если стенка высотой более метра, желательно сделать кладку усиленную, в полтора кирпича.

Для фундамента стенки необходим дренаж и перевязка, особенно для высоких стенок. Позади необходимо будет заложить качественную водоотводную систему, так как кирпич особенно не любит влажности.

Сооружение из бетона

Не стоит забывать и о качественной защите готового изделия от влажности грунта, а потому обязательно установите водоотводную систему для сохранения целостности и жесткости нашей конструкции.

Очень часто бетонные стенки получаются не самыми симпатичными, а потому для соблюдения всех требований ландшафтного дизайна, необходимо будет произвести декоративную отделку. Тут уж в помощники привлекайте собственную фантазию, которая и надиктует вам необходимые материалы.

Проектировка подпорных стен

Вне зависимости от выполняемой роли, подпорная стенка будет состоять из четырех частей. Это фундамент, тело стены, дренажная система и водоотводящая система. При этом подземная часть стенки с дренажом и водоотводом будут нужны для технических нюансов, а тело — сугубо для эстетики строения. По параметру высоты они могут быть от низких (до 1 метра), средних (1-2 метра) до наиболее высоких (более 2-х метров).

Задняя стенка постройки может быть крутой (имеющая прямой или же обратный скат), пологой и лежачей. При этом профили укрепительных стен могут разными, в большинстве случаев это форма прямоугольника или трапеции. Последний вид может обладать разным уклоном граней.

Проектировка разных видов подпорных стенок

При подборе материала, от которого будет выбираться и фундамент для подъема стенки, необходимо определить нагрузки, которые будут действовать на стену. В списке вертикальных сил находятся собственный вес строения, верхняя нагрузка в виде веса, который будет давить на верхнюю зону конструкции, а также сила засыпки, которая будет действовать как на стенку в целом, так и на отдельный элемент основы.

К силам горизонтального вектора можно отнести давление почвы за стеной и силу трения в точках, где соединяются грунт и выбранная основа. Но кроме этих основных сил, на сооружение действуют периодические нагрузки, к которым можно отнести силу ветра, которая особенно действует на конструкции, имеющие высоту более 2-х метров. Также имеются сейсмические нагрузки, более актуальные для сейсмоопасных регионов. Еще есть вибрационные силы, которые действуют на местах, в которых имеется дорожная трасса или ж/д полотно. Плохо влияют и потоки воды, в том числе в низинах, а также явление вспучивания грунта зимой.

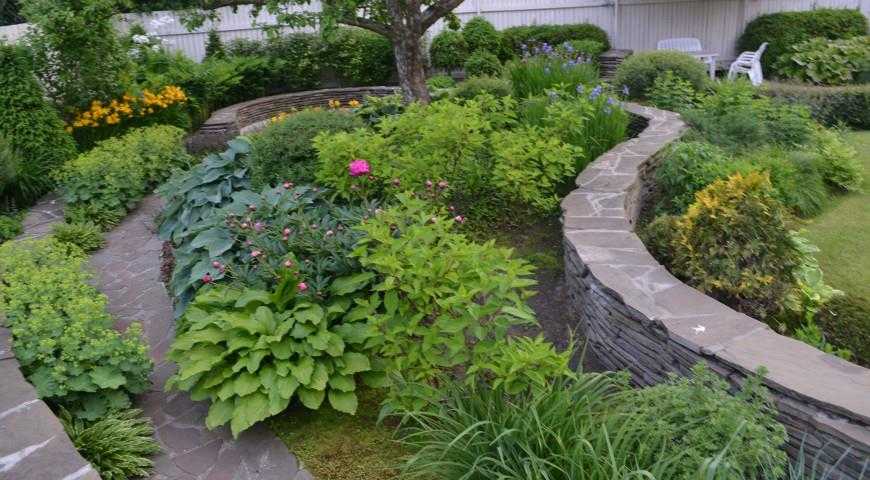

Подпорная стенка из камня

Этот вариант под силу даже начинающему строителю. Выройте траншею 0,5 м глубиной и 0,6 м шириной, вдоль стен уложите опалубку из досок, проложите водоотвод, залейте смесью: на 1 часть бетона по 6 частей гравия и песка. Через 4 дня обработайте конструкцию известковым раствором и начинайте укладку камней. Каждый ряд уложенных камней промазывайте тонким слоем цементного раствора.

Перед тем, как начать укладывать камни, вымойте их в воде.

Такая подпорная стенка выглядит естественно и гармонично, отлично вписываясь а дизайн практически любого участка. Для украшения высадите в пространство между камнями растения.

Когда нужны подпорные стенки

Даже если это возможно, совсем необязательно тратить время и средства, чтобы выровнять «волнистую» территорию. Далекий от идеального рельеф участка многими расценивается, скорее, как преимущество, чем недостаток.

Методы, применяемые в современном ландшафтном дизайне, позволяют обыграть форму имеющейся территории, сделать ее по-настоящему уникальной. Все чаще владельцы не выравнивают землю, а используют неровности для организации оригинального ландшафта. Такой участок будет непохожим на стандартные ровные наделы, и это с сохранением комфорта жизненного пространства.

Чтобы рельефный ландшафт служил долго и беспроблемно, его оформляют подпорными стенками, которые выполняют следующие функции:

Формируют террасы. Создание террасы – наиболее эффективный и одновременно эффектный способ улучшения сложного рельефа. Он позволяет разбить цветник на крутом склоне, вырастить на нем плодовые деревья. При достаточной ширине и устойчивости террасы на ней устаивают зону отдыха или игровую площадку.

• Укрепляют склон. Даже если вы не собираетесь устраивать террасу, во многих случаях склон приходится укреплять с помощью подпорных стенок. Это сделает его устойчивым и безопасным для расположенных рядом дорожек, грядок или построек.
• Являются необходимостью. С помощью подпорных конструкций оформляют, например, въезд в гараж, если тот устроен в подвале. Если участок расположен ниже прилегающей территории, забор приходиться оформлять в виде подпорной стены.

Становятся основой для других деталей дизайна. В декоративную стену в саду нередко встраивают цветочные контейнеры и скамейки. В склоне устраивают заглубленные ниши, в которых организуют, например, зону барбекю или уличную кухню

В последнем случае важно не только сделать сооружение капитальным, но и обеспечить достаточный дренаж.
Зонируют территорию. Подпорные стенки не только укрепляют ярусы, но и помогают выделить и выгодно подчеркнуть уровни участка

Благодаря разделению зоны с разным назначением становятся более выраженными, рельефными.

Помогают разбить огород на участке со сложными условиями. Иногда на участке скудная, непригодная для земледелия почва, или высокий уровень грунтовых вод. В этом случае лучшим способом освоения станет формирование высоких грядок или устройство террас из привозного плодородного грунта. Для укрепления краев ярусов также используют систему подпоров.

Оригинальные цветники вместо привычных клумб

Начать лучше с того, что понятно и известно с детства. Клумбы с пионами, розами, астрами есть на любой даче, где семьи не только выращивают урожай, но и отдыхают. А что будет, если вместо обычной клумбы оформить небольшой цветник? Дело в том, что для этого не нужно ни дорогих покупок, ни экзотических растений. Немного старой посуды, мебели, утвари – и привычная картина оживет.

Стоит насыпать земли в любую ненужную емкость, как она тут же превращается в место для устройства цветника. Старое корыто, деревянная телега, сломанная тачка, большая дырявая кастрюля, стоптанный башмак – прежде чем выбрасывать старые вещи, нужно подумать, а не пригодятся ли они для чудо-клумбы?

Старые кадки получили вторую жизнь, превратившись в небольшой цветник. Немного краски или лака, новые стальные кольца – и можно сажать цветы

Газон оживет, если его украсить декоративной клумбой в деревянном “под старину” корыте на ножках

Необычные украшения для сада и огорода находятся вокруг, стоит только оглянуться. Если позволяет пространство, для цветника подойдет даже старая кровать.

Мечта любой женщины – кровать, усыпанная цветами. Смотрится смело и оригинально

Обрамление клумбы из камня делается просто, но выглядит великолепно

Устраивая оригинальные цветники, не следует забывать о единстве стиля: например, каменное обрамление клумбы органично сочетается с фасадом из камня.

Вот еще некоторые идеи, подсмотренные в Интернете:

Поговорим о секретах…

Испытывали ли Вы когда-нибудь боли в суставах? И Вы не понаслышке знаете, что такое:

• невозможность передвигаться комфортно и легко;
• боль во время или после физических упражнений;
• дискомфорт при подъемах и спусках по лестнице;
• воспаление в области суставов, припухлости;
• неприятный хруст, щелканье не по собственному желанию;
• беспричинные и невыносимые ноющие боли в суставах…

Просим ответить на вопрос: вас это устраивает? Разве такую боль можно терпеть? Сколько денег Вы уже «слили» на неэффективное лечение? Пора заканчивать с этим! Согласны? Сегодня мы публикуем эксклюзивное интервью с профессором Дикулем , в котором доктор раскрыл секреты избавления от болей в суставах, лечения артритов и артрозов.

Внимание, только СЕГОДНЯ!

Традиция строительства подпорных стенок возникла не сама по себе, а исключительно из практических соображений. Издавна с помощью таких каменных стенок укрепляли почву на горных плантациях винограда, а также опасные обвалами участки у подножия склонов.

Сейчас подпорные стенки – еще и один из способов разнообразить ландшафт, с успехом применяемый в садовом дизайне. На современных участках они красиво обрамляют небольшие откосы и позволяют обратить неровности ландшафта себе на пользу.

Каменные стенки устраивают обычно возле уже имеющихся в саду склонов. Очень редко бывает, что ради украшения ландшафта такой склон устраивают нарочно. Впрочем, иногда склоны образуются и в результате строительства на участке новых объектов – дома, пруда. В этой статье мы рассмотрим, как сделать сухую подпорную стенку из камня

– это сооружение возводится без использования цементного раствора, отсюда и название. Однако, подпорная стенка может строится и не около склона, а сама по себе – тогда раствор все же используется, мы писали ранее о .

Сухая каменная стенка в разрезе

Давайте сперва рассмотрим, из чего состоит каменная подпорная стенка.

1. Траншея-фундамент.

Ширина траншеи рассчитывается в зависимости от высоты стенки (ширина фундамента = 1/3 высоты будущей стенки). Так для стенки высотой в 1 метр нужна траншея шириной 40 см.

2. Дренажная труба.

Дренажная труба нужна для отвода воды – если ее не сделать, то вода подмоет и разрушит опорную стенку.

3. Связующий камень.

Чтобы стенка не упала, ее строят с небольшим наклоном в сторону склона (10-15 градусов от перпендикуляра земле). Камни укладывают на друг на друга, а со смещением – чтобы стыки перекрывались (*см. пояснение ниже). При этом для устойчивости стенки каждый десятый камень в ряду укладывают длиной стороной внутрь фундамента.

4. Заполняющий слой щебня и камня.

Траншею-фундамент заполняют гравием и щебнем. Это делает стенку шире и устойчивее.

5. Ниши между камнями.

Пространства между камнями заполняют почвой и сажают туда растения. Следует выбирать виды и сорта растений, приспособленных к горным условиям, и почва для ниш нужна соответствующая. Если невнимательно подойти к выбору растений, то агрессивная корневая система некоторых растений способна разрушить подпорную стенку. В щелях между камнями также селятся ящерицы и полезные насекомые – эти обитатели сада помогают вам бороться с вредителями в саду.

Особенности конструкций подпорных стен

При строительстве высоких опорных сооружений используется прочный фундамент, а сами конструкции, как правило, изготавливают из бетона с армированием.

При незначительном перепаде рельефа применяют различные методыустройства подпорных стен. Например, существует способ укладки плоских камней друг на друга с цементным раствором или без такового, но со скосом фронтальной стороны в 5–10 градусов (метод сухой кладки).

Помимо этого, в некоторые ландшафтные проекты включают декоративные стенки-бордюры, габионы, а также опорные конструкции из обработанного бруса. Не исключены варианты кирпичной, бутовой и бутобетонной кладки подпорных стенок, а также
их выкладывание из бетонных блоков.

Выбор материалов и способов их использования зависит исключительно от полета фантазии владельца участка, а также от его финансовых возможностей.

Методы устройства стен и используемые для этого материалы разные, но есть ряд требований, которые одинаково необходимо учитывать при строительстве практически всех садовых опорных конструкций. К ним относится правильно подготовленное основание, так называемый подстилающий слой, а также наличие дренажа для отвода лишней влаги.

Способ строительства подпорных стен из бетона с применением деревянной опалубки и дальнейшей облицовкой подходит для опорных сооруженийот 0,4 м и выше на участках со средним и большим уклоном. Позволяет удерживать большое давление грунта и более долговечен по сравнению со способом, при котором стенки полностью выкладываются из натурального камня. В зависимости от финансовых возможностей стенку с бетонной сердцевиной можно облицевать песчаником, известняком, гранитом, гнейсом, мрамором, клинкерным кирпичом либо искусственным материалом, имитирующим любой вид камня или плитки.

Стены из кирпича и габионов

Кирпичи и габионы могут стать материалами, которые лягут в основу стены. По сравнению с кладкой основание должно быть шире на 30 см. Углубляется траншея на столько же. В мягком и рыхлом грунте глубина основания по отношению к высоте стены должна составить 1/2. Для затворения раствора при заливке фундамента следует использовать: гравий, щебень, бетон.

Особенности строительства стены из кирпича

На том месте, где предусмотрена стенка, следует выкопать траншею, на дно которой укладывается гравийно-песчаная подушка. Стенки закрываются опалубкой, куда заливается раствор с армированием. После гидроизоляционных работ можно начинать строительство стены из кирпича. По обеим сторонам вбиваются колышки, между которыми натягивается веревка. Кладка осуществляется по тому же принципу, что и в случае с обычными стенами. Для крепления изделий между собой применяется цементный раствор. Для его затворения соединяется часть цемента с тремя частями мелкофракционного песка.

Строительство стены из габионов

Такие стенки могут иметь армирующую панель или обладать массивной конструкцией. Наиболее распространен последний вариант. Габионы в высоту не превышают 8 м. Если это значение должно быть больше, следует установить берму. Она представляет собой участок откоса внушительной ширины.

Габионы кладутся с перевязкой. Вертикальные швы смещаются в верхних рядах по отношению к нижним на 25 см. Если стенка будет невысокой, ее можно установить на уплотненную почву. Поверхность грунта перед началом работ рассчитывается и выравнивается. Если высота больше метра, потребуется фундамент. Его можно выполнить из плоских габионов, которые располагаются на подсыпке из песка и гравия.

Преимущество габионов состоит в том, что со временем такая стенка становится более крепкой, ведь через камни прорастают растения. Монтажные работы заключаются в установке контейнеров по месту эксплуатации и заполнении камнями на треть. Правильность установки после этого проверяется относительно горизонтали и вертикали. Как только вы убедились, что перекосов нет, габион можно наполнить до конца. Для наполнения можно использовать:

• мягкий известняк;
• гранит;
• базальт;
• эрклез;
• песчаник;
• плотный известняк.

Для того чтобы конструкция прослужила до 20 лет, следует выбирать сетку с цинково-полимерным покрытием, которое будет исключать коррозию. Если грунт позволяет, можно обойтись без фундамента, но при покупке габионов следует запастись плоскими сетками, которые имеют небольшую высоту. Последнее значение может достигать 50 см максимум.

Монтаж осуществляется на ровную поверхность, которая укрывается геотекстилем. Крепление элементов между собой ведется оцинкованной проволокой, это обеспечивает стабильность конструкции. Если подпорная стенка должна быть установлена около водоемов или береговой линии, следует использовать цилиндрические габионы, но их наполнение остается таким же.

Такие конструкции хороши не только прочностью и устойчивостью, но еще и гибкостью. Они могут быть установлены во влажной среде, а грунт может проявлять нестабильность во время эксплуатации. Стенки, пожалуй, смотрятся наиболее привлекательно из всех остальных, а их устройство занимает меньше времени. Период года для монтажных работ не имеет значения, как и наличие фундамента. А если почва будет двигаться, конструкция приспособиться к таким условиям. Деформации при этом не происходит, как и разрушение самой стены.

Подпорная стенка из бетона

Усройство подпорной стенки из бетона относительно несложно. Стенки получаются крепкими и долговечными, но подойдут не ко всякому стилю ландшафта. Например, в различных вариантах пейзажного стиля или стиля кантри они будут выглядеть неуместно. Однако эта проблема решается путем облицовки такой стенки природным камнем.

Из бетона с облицовкой камнем

Порядок устройства подпорной стенки из бетона своими руками:

1. Роем траншею 30-40 см глубиной (для стенки высотой до 1 м).
2. Устанавливаем опалубку из прочных досок на высоту стенки.
3. На дне траншеи устраиваем подушку из щебня.
4. Заливаем опалубку бетоном.
5. После застывания бетона снимаем опалубку и приступаем к облицовке, либо выравниваем неровности цементным раствором.

Бетонные подпорные стенки без облицовки будут хорошо смотреться в саду стилей хай-тек или минимализм.

Из бетона

Что может повлиять на устойчивость подпорных стен

Наиболее важные характеристики, которыми должны обладать опорные стены из бетона – это устойчивость и переносимость высоких нагрузок от давления грунта. Это гарантия того, что конструкция не будет разрушена в результате обвала почвы.

На опорную конструкцию возможно влияние следующих факторов:

1. Уровня вибрации, которая имеет место быть при расположении земельного участка в непосредственной близости к автомобильной дороге с интенсивным потоком движения автотранспорта или вблизи железной дороги;
2. Сейсмических явлений разного характера при строительстве в сейсмоактивных регионах;
3. Уровня прохождения грунтовых вод и их активностью в дождливые периоды, а также паводковые явления в регионе;
4. Уровень набухания грунта в зимние месяцы.

Подпорная стена из бетона будет устойчива при правильном подборе ее толщины, которая зависит от высоты сооружения и характеристик почвы. При устройстве стены на мягком грунте рекомендуется увеличение ее ширины.

Подпорная стенка из железобетона

Защитные мероприятия и засыпка стены

Прежде чем засыпать грунт между стеной и холмом, необходимо выполнить ряд мероприятий:

1. Скапливаемая в грунте вода будет со временем разрушать каменную или деревянную стену. Избежать неприятностей поможет строительство водоотвода. Простейший тип сооружения – поперечный. Он заключается в проделывании 10 см отверстий в третьих рядах кладки стены. Устройство продольного водоотвода состоит из уложенной вдоль стены перфорированной трубы. Сверху ее обматывают геотекстильным полотном. Трубу укладывают на уровне основания с уклоном в сторону слива.

2. Для гидроизоляции стену покройте битумной мастикой. Сверху прикрепите пару слоев рубероида.
3. Верхнюю часть стены закройте наклонным козырьком, чтобы дождевая вода не разрушала материал.
4. Засыпку внутренней стороны стены выполняйте слоями. Вначале укладывайте дренажный слой из камней, кирпича, гравия, крупнозернистого песка. Сверху засыпьте плодородную почву. На ней через две недели можно своими руками высаживать любимые растения.

Построенную своими руками стену можно украшать на свой вкус. Это высадка вьющихся растений, декоративные подсветки, красивые облицовочные материалы, кованые элементы и многое другое. Все зависит от фантазии хозяина и возможности материальных затрат.

Материалы и инструменты для возведения

Застройщик, который принял решения возводить подпорную стену на своем приусадебном участке с высотой не более 1.5 м, до начала работ должен подготовить оборудование, инструменты, оснастку и строительные материалы:

1. Блоки согласно проектной документации.
2. Доборные блоки разных размеров.
3. Кладочные компоненты для смеси: цемент и песок.
4. Материал для армирования: армосетка и арматура.
5. Геотекстиль, рубероид для гидроизоляции.
6. Гравий и песок для выполнения фундаментной подушки.
7. Бетономешалка ручная или электрическая.
8. Емкости для переноса укладочного раствора.
9. Измерительные инструменты: уголок, рулетка, стройуровень и отвесы с разметочными шнурами.
10. Лопаты.
11. Трамбовка.
12. Мастерок.
13. Стропы для тяжелых блоков, если они будут подниматься грузоподъемными механизмами.
