⚒ как сделать ворота из профнастила своими руками: порядок работ, нюансы

Виды конструкции

По конструктивным особенностям можно выделить следующие виды ограждений из профнастила, созданные своими руками:

Распашные

Этот вариант устанавливают на самых разных объектах гражданского и военного строительства. Они популярны в сельской местности и частном секторе городов. Сама конструкция проста: на петли двух опорных столбов навешиваются две створки, открывающиеся внутрь или наружу, насколько достанет места. При этом в середине створа устанавливают ограничитель для удержания их в закрытом положении. В качестве запора используется замок, либо простой засов. А в открытом положении их удерживает подпружиненный фиксатор.

Откатные

Откатные ворота из профнастила легки в обращении и практически не требуют ухода.

Чтобы перекрыть чересчур широкие проемы в частных домах или на производстве применяют откатные ворота из профлиста. Они позволяют сэкономить место, при этом не имея ограничений по высоте. Конструкция у них еще проще предыдущих: полотно, укрепленное на консольной балке, скользит по роликам в сторону, открывая проезд. По периметру — уплотнители, предохраняющие ворота от дождя и снега.

Варианты крепления консоли:

Сверху при прямоугольной верхней кромке полотна глухих ворот.
Снизу с открытым профилем в случае глухих ворот с остеклением. При этом допустима любая верхняя кромка.
С нижним расположением при закрытом профиле, когда важнее эстетика.
Телескопический вариант для уменьшения места для открытия ворот.

Откатные ворота позволяют встраивать замыкающуюся калитку. При этом добавочным преимуществом становится повышенная стойкость конструкции к взлому и ветровой нагрузке. Стоит учесть, что для сдвигания полотна нужно много места сбоку, а сама конструкция стоит дороже.

Сдвижные

Данный тип ворот относится к предыдущему типу, так как полотно передвигается параллельно стене. Из-за отсутствия направляющей у него отсутствуют ограничения по высоте. Ширина таких ворот достигает 15 метров. Это вандалоустойчивый вариант.

При изготовлении ворот из профлиста целесообразно делать подвесную конструкцию, чтобы неровности грунта не влияли на работоспособность.

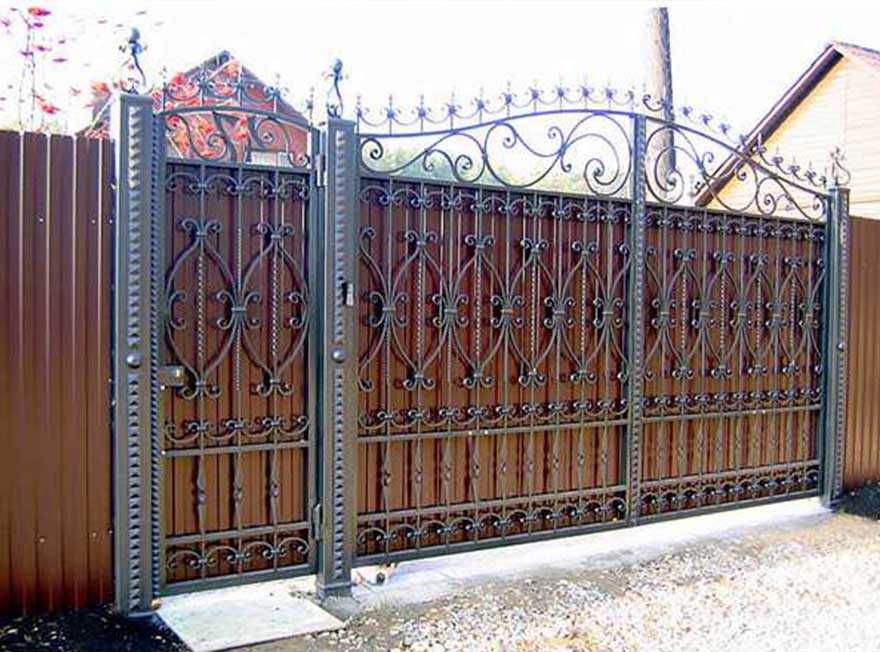

Кованые

Самые элегантными из ворот, обшитых профнастилом, — кованые. Элементы декора, изготовленные кузнецом, надежно закрепляются при помощи саморезов, либо сварки. Этот вариант удачно соединяет практичность и изящество. Плюсы в этом случае — дополнительная жесткость и долговечность изделия.

Особенности

Распашные ворота являются большой калиткой, обеспечивающей проезд на территорию участка легкового или грузового транспорта. Конструкции из металла, применяемые в ограждении, подчиняются правилу: чем выше и монументальнее забор, тем они больше и тяжелее, ведь вес напрямую зависит от количества используемого в них материала. Внешне это одна либо две створки, закрепленные на столбах, которые в зависимости от модели могут открываться в любую сторону (внутрь либо наружу), отличаться автоматической либо механической системой открывания.

В большинстве случаев в воротах предусматривается небольшой проем (маленькая калитка), который позволяет пройти внутрь, не открывая сами ворота. Данные системы признаны одной из самых простых конструкций, они могут быть выполнены в единой стилистике с ограждением территории дома (гаража) либо отличаться от него, являясь ярким акцентом на фоне забора.

Распашные ворота нуждаются в достаточном пространстве для створок

Они оснащаются балками с несущей функцией, при этом важно, чтобы сами балки для равновесия ворот были вмонтированы на одинаковом расстоянии друг от друга. Распашные металлические ворота (с калиткой или без нее) состоят из нескольких элементов:

каркас, к которому крепится отделочный материал и декор;
основная металлическая обшивка;
петли, необходимые для фиксации каркаса;
столбы, без которых невозможна установка ворот;
запорный механизм, посредством которого открываются и закрываются ворота.

Помимо основного набора конструкции, в монтаже не обойтись без вспомогательного сырья (песка, цемента, щебня, кирпича, краски), гвоздей и соответствующего инвентаря (болгарки, угольника, уровня и сварки). Установка распашных металлических ворот своими руками проста и выполняется по заранее подготовленному чертежу, который при желании можно составить самостоятельно с учетом собственных предпочтений либо присмотреть готовый вариант, подогнав его под конкретные замеры и возможности бюджета.

В процессе изготовления профиль покрывают специальным покрытием, увеличивающим стойкость материала к воздействию неблагоприятных внешних факторов. Внизу профильной балки модели оснащают специальными блоками роликов, которые активизируются в момент работы ворот. За счет использования углового соединителя створки, которые крепятся посредством трехсекционных петель, не провисают. Внешний вид отличается красотой, так как все крепежи в нем выполняются преимущественно в скрытом виде.

Выбор материала

Профнастил можно использовать только как материал для обшивки жёсткого каркаса ворот, и ни о каком самостоятельном его применении речи идти не может так, как у профлиста практически отсутствует сопротивляемость поперечному кручению и изгибу

Ещё нужно обратить внимание на ширину волны профильного листа, чтобы он подошёл к размерам ваших ворот

Для изготовления рамы створок будем использовать самый подходящий для этих целей материал — профильную трубу сечением 60*40 толщиной 2 мм. Для каркаса и рёбер жёсткости нужна профильная труба 40*20 толщиной 2 мм.

Расчёт материала

На этом этапе нужно подсчитать весь используемый материал и инструмент который будет нужен для изготовления распашных ворот. Ниже приведён список используемого материала для конкретно этого чертежа ворот.

Профильная труба для рамы створок сечением 60*40*2 мм — 10,2 м.
Профильная труба для каркаса и раскосов 40*20*2 мм — 23 м.
Профнастил размерами 3,4*1,9 м.
Профильная труба для опорных столбов сечением 60*60*2 мм
Листовая сталь для косынок, укрепляющих каркас размером 20*20 см.
Самроезы, заклёпки.
Доски для сборки стапеля размером 20*2,5 см длиной3,5 м — 7 шт.
Гвозди.

Необходимый инструмент

Сварочный аппарат.
Болгарка с отрезным и шлифовочным кругами.
Шуруповёрт или заклёпочник.
Рулетка, угольник, белый маркер, уровень, молоток, ножовка.
Средства защиты глаз и рук.

Материалы для изготовления ворот с элементами ковки

Листы профнастила, количество которых нужно вычислить по чертежу. К тому же их число зависит от габаритов листа.
Металлический профиль или труба. Они нужны для создания столбов. Высота одного столбика равна высоте конструкции, плюс один метр, который будет устанавливаться в землю.
Ребра жесткости.
Для создания каркаса понадобится профильная труба.
Антикоррозийная жидкость для обработки металлических элементов.
Краска и грунтовка.

Внимание! При расчете размеров конструкции учитывайте вес готового изделия. Громоздкие ворота будут тяжело открываться

К тому же понадобятся более прочные крепежные детали.

Как сделать ворота с калиткой внутри из профнастила своими руками. Ворота из профнастила — 135 фото, как установить своими руками разные типы ворот

Есть о снования утверждать, что сделать ворота из профнастила своими руками не так уж и сложно. Речь идет о простой распашной конструкции, которая лишена излишеств в виде украшений, ковки и тому подобного. Разве чтоявляется обязательной. Такая работа не требует особой профессиональной подготовки и сложного оборудования.

Еще одно преимущество простых ворот из профнастила – относительно невысокая стоимость. Это недорогой материал, а выглядит он прилично, при правильном подборе цветов хорошо впишется в окружающую местность.

Конструкция ворот

Чертеж ворот с профнастилом демонстрирует крайнюю простоту и неприхотливость конструкции. Но простота эта кажущаяся, есть немало нюансов, которые надо учитывать, в противном случае ворота не будут выполнять свою функцию надлежащим образом.

Итак, ворота – это:

две створки;
две трубы для крепления створок;
перекладина (в некоторых конструкциях);
калитка (если есть);
фиксаторы створок;
поворотные петли;
проушины под замок.

Створки

Створки для такого устройства, как, сваривают из профильной трубы (с прямоугольным поперечным сечением). Для большей надежности их укрепляют перемычками, которые могут быть:

крестообразными;
горизонтальными;
закрепленными наискосок.

Когда створки достаточно большие, их дополнительно укрепляют (усиливают) одним из двух способов. Первый состоит в том, чтобы приварить по углам изнутри куски листового металла, вырезанные в форме равнобедренного прямоугольного треугольника. Второй похож, только вместо пластины приваривают под углом в 45° такую же трубу, из которой сделан каркас ворот.

Иногда на трубу наваривают неширокую металлическую полосу, чтобы было удобнее крепить профнастил.

Важно, чтобы в месте сварки труб строго выдерживался угол в 90°. Для контроля при сваривании необходимо использовать строительный угольник, либо специальное крепление

В противном случае створки будет невозможно ровно установить в воротах.

Перекладина

Укреплять створки приходится для того, чтобы они не провисали под осевой нагрузкой от собственного веса. Для этой проблемы есть более простое решение. Это перекладина, которая располагается в верхней части ворот, от столба до столба.

Прочность конструкции с перекладиной солидная, но тогда во двор не сможет заехать техника, которая выше ворот. И на этот случай есть решение: верхнюю часть рамы можно сделать съемной.

Подготовка составных частей ворот

Сварка – основной способ крепления для такой конструкции, как ворота из профнастила. Трубы для створок зарезаются на концах под углом 45°.

Такой подход считается профессиональным, но он требует определенной квалификации, а также наличия оснастки и инструмента. Это торцовочная пила по металлу, которая в домашней мастерской ни к чему. Можно отторцевать трубы и вручную, но надо работать очень аккуратно.

К опорным столбам и створкам привариваются элементы поворотных петель. Опять же, место под их крепление должно быть определено максимально точно, в противном случае неизбежен перекос. Лучше всего створку временно закрепить на трубе и размечать по месту. Проушины под висячий замок можно приварить уже тогда, когда ворота установлены.

Если изготавливаются ворота с калиткой, необходимо практически повторить все те же операции, которые описаны выше, от подготовки рамы и до установки замка.

Материалы

Опорные столбы – важная часть конструкции, монтаж ворот производится на них. Поэтому нужна крепкая профильная труба, к примеру, сечением 80х80х3 мм (последнее значение – толщина стенки), из углеродистой стали, сварная.

Длина каждого элемента равна сумме высоты ворот (около двух метров) и глубины вкапывания в грунт (до 1,2 метра). Трубы должны быть ровными, без ржавчины и других явных изъянов.

Для сборки створок также применяют профильные трубы, но с меньшим сечением. При расчете этого параметра надо учитывать потенциальную силу ветра и некоторые другие факторы.

Что такое профнастил

Не зря такие конструкции становятся все более популярными. Профнастил обладает рядом преимуществ:

листы профнастила покрыты антикоррозийным слоем, хорошо выдерживают различные погодные условия;
при правильной установке такие ворота прослужат около 50 лет;
простота монтажных работ, их очень легко крепить к готовым створкам;
презентабельный внешний вид. Профнастил выпускается огромным ассортиментом цветов и форм, всегда можно подобрать оригинальный вариант под ваш дизайн;
относительно невысокая стоимость.

Профнастил довольно легко монтировать

Но нельзя сказать, что такой материл для ворот идеален, у него есть и недостатки:

из-за небольшой толщины листы профнастила можно легко прорубить топором;
если поцарапать антикоррозийный слой, изделие быстро покроется ржавчиной;
при сильном механическом воздействии легко деформируются.

Марки профнастила

Перед тем как начать проектировку ворот и калитки для дома, необходимо определиться с выбором профнастила. Выделяют следующие марки:

«С» — имеет невысокий профиль, высотой от 7-21 (кроме С44). Предназначается для обустройства калиток, заборов.
«НС» — более прочный чем марка «С», за счет большой высоты ребра. Используется для создания стеновых ограждений.
«Н» — самый прочный вид профнастила. Из него делают навесы, козырьки, перекрытия.

Шаг 1 — Определяемся с видом и формой

Самостоятельное изготовление всегда имеет неоспоримое преимущество — возможность сделать максимально подходящее под имеющиеся условия изделие. Перед тем, как рисовать, вычислять и искать материалы следует подобрать место для будущих ворот, изучить грунт, продумать дизайн и форму.

Конструкция ворот из профнастила может быть нескольких видов:

Откатные (со специальным механизмом) и распашные;
С перемычками, расположенными по диагонали, горизонтально, вертикально и крест-накрест;
Со встроенной и отдельно расположенной калиткой;
С одной или двумя створками;
Со стационарной рамой (наличие верхней перекладины) и без нее.

Декоративные уголки

Декоративные накладные уголки – следующий этап в украшении и упрочнении ворот и калиток. Красивый рисунок из разнообразных элементов закрывает верх и опускается вниз по краю створки со стороны навесов. На фото видно, какими красивыми и неповторимыми могут быть угловые элементы из простого прутка квадратного и круглого сечения.

Распашная конструкция из профлиста

Витые стойки закрывают места крепления навесов с рамой ворот. Разрушить полотно или снять створку невозможно.

В распашных воротах и калитках прутья могут спускаться с вершины узора вниз, закрывая место расположения замков. Они не позволяют отогнуть край профлиста и добраться до запоров.

На фото ниже изображена красивая конструкция из профнастила с калиткой.

Около дома

Как повысить жесткость конструкции

Распространенный вариант – сварка металлической пластины на угловых участках, но даже ее минимальная толщина может стать причиной перекоса конструкции. По этой причине рассматривают другие способы повышения жесткости – оба варианта предполагают монтаж металлических деталей в пределах периметра створок.

Приварить уголки из металла

Основная сложность – правильная подготовка детали. Она должна устанавливаться впритык к трубам каркаса. Чем больше длина сторон уголка, тем жестче будет зафиксированы элементы рамки. Толщина листа зависит от имеющихся материалов.

Металлические уголки увеличат жёсткость конструкции

Установить маленькие угловые укосины из трубы

Такой метод более эффективный, т. к. приваривают те же трубы, из которых изготавливался каркас. Нужно подобрать детали по размеру. Их нарезают под углом 45°. Не следует делать слишком большие укосины, это может привести к тому, что раму «поведет».

Вопрос-ответ

Как сделать красивые ворота из профнастила?

Когда выбирается отделка каркаса профнастилом, створки становятся похожи друг на друга. При изготовлении ворот из металлопрофиля своими руками можно использовать кованые элементы. Конструкция, декорированная подобным образом, будет выделяться на фоне остальных. Сразу меняется стиль оформления, изделие становится более привлекательным.

Как правильно рассчитать количество материала?

Необходимо узнать размер створок. Рассчитывать материал для маленьких ворот проще – они чаще меньше площади 1 листа профнастила. Крупногабаритные конструкции требуют более точных расчетов. Пример: необходимо разделить длину ворот на полезную ширину листа материала – 3 м/1,15 м, получим 2,6. Это значение нужно округлить.

Как результат, необходимо приобрести 3 листа профнастила. Такой способ используется, если высота забора не превышает длину листа профнастила. В противном случае результат расчетов нужно умножить на 1,5-2, зависит от высоты створок.

Как правильно ухаживать за воротами из профлиста?

На даче или придомовом участке нужно следить за состоянием конструкции. Если покрытие деформируется, придется его восстанавливать, иначе полотно поржавеет

Чтобы не допустить такого, важно вовремя обнаруживать повреждения. Такой материал не требует специального ухода

Достаточно периодически удалять грязь после сильных дождей. Когда крепеж или лист ржавеет, его окрашивают составом в тон основного покрытия.

Как правильно подобрать фундамент для столбов?

По рекомендациям специалистов учитывают особенности грунта:

чернозем, каменистый грунт: готовят столбчатый фундамент;
почва является насыпью или представляет собой илистые отложения, находится в текучем состоянии (например, на участках с высоким уровнем грунтовых вод) – подойдет свайный фундамент.

Ворота из профнастила с элементами ковки – цена?

Наличие кованых элементов делает конструкцию более дорогой. Но окончательная цена зависит от дизайна створок. Ключевым фактором является также количеств элементов декора. По этой причине стоимость изделия следует уточнять у продавца. Для примера средняя цена 1 м2 кованых ворот в Москве составляет 3900 руб. Но это цена без учета монтажа, фундамента, привода и прочих сопутствующих элементов. Значит, стоимость распашных конструкций с коваными элементами может достичь 100 тыс. руб. и даже многократно превысить этот порог.

Распашные ворота из профнастила с элементами ковки

Нужно ли для таких ворот приваривать перемычку, чтобы укрепить створки?

Специалисты рекомендуют устанавливать перекладину, если ширина одной створки превышает 1 м.
Это позволит стабилизировать подвижные элементы. В результате повысится прочность изделия, снизится уровень вибрации под действием ветра.

Как установить забор на наклонной поверхности?

Участок считается неровным при уклоне до 10%. В этом случае выходом при изготовлении забора является создание ступенчатого фундамента. Но на участке, где находится въезд, поверхность должна быть ровной.

Откатные ворота из профнастила: инструкция по изготовлению с фото процесса

Установка столбов.

Намечается место для установки столбов, выкапывается яма глубиной 110 см.
Из трубы вырезается конструкция нужной длины (высота наземной части +110 см подземной).

Схема: установка ворот из профнастила

Столбики обезжириваются специальным составом. Затем их нужно протереть ветошью от образовавшегося налета.

Устанавливаем столбы в ямы, засыпаем щебнем и утрамбовываем. А затем заливаем песчано-цементным раствором.
Перед тем как приступить к дальнейшей работе с опорными конструкциями, необходимо дождаться пока высохнет цемент.

По аналогии устанавливаются столбы как для калитки, так и для ворот. Для массивной калитки, высотой более 2 м, лучше сделать кирпичные или бетонные опоры.

Как изготовить ворота из профнастила своими руками

Конструкция распашных ворот состоит из двух столбов, двух створок и четырёх воротных петель. В качестве столбов обычно используются круглые или квадратные трубы большого диаметра, способные выдержать нагрузку навешанных створок. В отдельных случаях используются бетонные и кирпичные армированные столбы с металлическими закладными деталями для установки петель. На схеме показано, как установить ворота из профнастила своими руками к закладным деталям столбов из кирпича.

ФОТО: fgpip.ruИзображение внутренней стороны ворот со всеми конструкционными элементами

Каркас створок имеет прямоугольную форму и изготавливается из металлического уголка или квадратных труб небольшого диаметра. Створки, изготовленные из квадратных труб, обладают большей жёсткостью и прочностью на изгиб в сравнении с конструкцией, сваренной из уголка. При креплении профнастила резьбовая часть саморезов находится внутри трубы и не видна. При выборе материала для калитки и створок ворот предпочтительнее квадратные трубы.

Для самостоятельного изготовления распашных ворот с калиткой из профнастила потребуются следующие инструменты:

электрический сварочный аппарат, работающий от бытовой сети 220 вольт;
электроды;
угловая шлифовальная машинка для зачистки сварочных швов и резки металла;
шуруповёрт;
молоток;
кувалда;
измерительная рулетка;
ватерпас или лазерный уровень.

Далее рассмотрим, как изготовить ворота из профнастила своими руками, используя квадратные трубы.

ФОТО: izomat.byСтальные профильные трубы для каркаса распашных ворот

Сборка кованых ворот и калитки

Не все могут позволить купить готовое изделие. Поэтому многие самоделкины изготавливают кованые створки ворот и калитки самостоятельно из готовых фрагментов и узоров, выполненных холодной ковкой.

Чертеж для изготовления

Инструменты и материалы

При изготовлении въездной калитки нужно помнить, что не стоит жертвовать прочностью изделия, создавая декор. Металл – тяжелый материал, поэтому любой элемент из железа добавит веса полотну. Соответственно, каркас, опорные столбы, петли необходимо выбирать с учетом общей массы готового изделия. Также немаловажный нюанс во время проектирования – дистанция на створках между элементами декора.

Чтобы ковать различные изделия своим руками, будут необходимы:

большой ровный стол для соединения деталей;
аппарат для сварки;
инструменты для работы с металлом;
болгарка для обработки сварочных швов.

При изготовлении въездной калитки с помощью холодной ковки необходим специальный инструмент: тиски, станок для гибки профиля, лекальные тисы.

Схема створок и калитки

Кроме элементов декора, потребуется материал для изготовления каркаса: профтруба или уголок. Опорные столбы также изготавливаются из профильных труб. Для крепления опор требуется щебенка, бетон, лопата или садовый бур.

Принцип холодной ковки

Это технология сгибания металлических заготовок на специальном оборудовании в домашних условиях. Станки для промышленного производства оборудованы электрическим приводом, поэтому процесс не отнимает много сил.

Эскиз калитки и ворот

Чтобы придать железному пруту требуемую форму, не нужно его нагревать. Для сохранения формы применяется опрессовывание и использование сварки.

Особенности горячей ковки

Во время изготовления декоративных узоров металл разогревается до температуры, делающей его эластичным. Умелое использование специального оборудования позволяет кузнецу изготавливать красивые элементы.

Чертеж створок с коваными элементами

Причем это очень тяжелая работа. Без специального инструментария и определенных знаний начинающим не стоит браться изготавливать самодельные элементы с помощью горячей ковки. Такую работу лучше доверить специалистам.

Готовые ворота и калитка, изготовленные с помощью горячей ковки, представлены на фото ниже.

Изготовление створки

Прежде чем начать работу, нужно подготовить все материалы. Далее пошаговая инструкция выглядит таким образом:

Сварка каркаса из профтрубы 30х30 мм. Если обшивать каркас с одной стороны металлическим листом, то желательно использовать более толстую профильную трубу.
Предварительная сварка производится точечно, чтобы створку не перекрутило.
Каркас проверяется на соответствие размеров.
Швы проваривают инвертором.
С помощью сварки крепят ручки, после чего обрабатывают шлифмашиной.
Все металлические элементы покрывают антикоррозийным составом. Белый налет, который появляется после обработки, снимается ветошью. Далее приступают к окрашиванию изделия. Современные краски не только украшают элементы сооружения, но также защищают от негативных внешних факторов.

Створки с калиткой

Монтаж кованых ворот и калитки

Надежность и долговечность изделия зависят непосредственно от правильного монтажа. Для крепления профильные трубы заглубляют в землю, заливают цементом, дополнительно закрепляют кладкой камня или кирпича. С учетом значительной нагрузки при установке конструкции торопиться не стоит. Нужно выждать, пока фундамент полностью наберет прочность.

Схема для установки конструкции своими руками

Когда опоры будут закреплены, створки навешивают на петли. Чем створки тяжелей, тем большее количество петель требуется.

Подробную инструкцию по изготовлению и монтажу конструкции кованых ворот и калитки можно посмотреть на видео ниже.

Подбираем материалы для каркаса и обшивки

Чтобы изготовить надежную калитку для забора в частном секторе, нужно правильно выбрать материалы.

Для сборки рамки створки стандартных размеров потребуется купить профильную трубу сечением (квадрат) 40*40 мм или 60*30 мм.

При монтаже замка пригодятся металлические пластины – 15*20 см, 30*40 см. Они выступают элементами усиления фурнитуры.

Фото: обработка сварных швом петли

Для навешивания створки – 2 дверные петли ф30 мм. Материал – металл, полимер (на выбор).

Подробные рекомендации по выбору профнастила.

Красивым дополнением станут кованые элементы. Они украсят каркас и усилят его прочность, устойчивость к взлому.
