Технология производства тротуарной плитки

Вибропрессованная или вибролитая тротуарная плитка — какую выбрать?

При выборе тротуарной плитки потребитель в первую очередь обращает внимание на эксплуатационные характеристики, внешний вид брусчатки, конечную стоимость квадратного метра дорожного полотна. Оказалось, что вибропрессованная плитка опережает вибролитую по всем показателям, кроме себестоимости

Оказалось, что вибропрессованная плитка опережает вибролитую по всем показателям, кроме себестоимости.

• Технические характеристики (морозостойкость, прочность, общая продолжительность эксплуатации) у вибропрессованной плитки значительно выше, чем у аналогичной модели, изготовленной ручным способом.
• Эксплуатационные характеристики (износостойкость, долговечность, сопротивление истираемости) у прессованной плитки значительно превышает показатели литой, что позволяет использовать вибропрессованную брусчатку даже для оформления дорог для легкового автотранспорта.
• Шероховатость наружной поверхности — весомое преимущество вибропрессованной плитки с точки зрения безопасности для пешеходов в дождь и зимой.

Статистика ремонтов дорожного полотна показывает, что дороге из вибропрессованной плитки 1-й ремонт потребуется не менее, чем 25 лет, тогда как для литой межремонтный период составляет 5-10 лет. При этом только 20-30 % прессованных элементов дороги потребуют замены, тогда как у литых изделий этот показатель достигает 70-80%.

Если рассматривать стоимость дорожного полотна как главный критерий выбора типа плитки, то вибролитая плитка выходит значительно дешевле, поскольку в стоимость единицы продукции входят накладные расходы на закупку и эксплуатацию автоматики.

Покупка качественной вибропрессованной плитки

При выборе плитки нужно учитывать несколько важных нюансов. Так, для мощения участков, которые будут испытывать постоянные нагрузки, лучше выбирать вибропрессованную плитку, которая с легкостью выдержит воздействие. Выбрать качественный материал поможет знание нескольких правил.

От чего зависит качество будущего тротуара

Прочность и долговечность плитки напрямую зависят от того, насколько правильно был создан материал, точно ли соблюдена технология, использовались ли качественные материалы. Поэтому при покупке лучше доверять проверенным производителям, которые могут предоставить сертификаты и гарантию на товар.

Качество покрытия тротуара или садовой дорожки также будет зависеть от правильности укладки плитки, надлежащей подготовки основания, соблюдения технологии мощения. Правильно сделанный и уложенный материал прослужит десятилетия – так, настеленная когда-то в Москве брусчатка служит до сих пор, а материал и не думает разрушаться. И если укладка плитки – процесс, на который можно повлиять, то покупка некачественного материала может привести к быстрому разрушению слоя, в связи с чем данному вопросу стоит уделить больше внимания.

Почему плитка может быть негодной:

• Использование дешевых красителей, окраска плитки после производства – довольно быстро тротуар потеряет свою внешнюю привлекательность, так как слой краски сотрется неравномерно и в этих местах проявится серый бетон
• Плитка слишком яркого цвета – обычно это результат переусердствования с красителями, из-за чего материал может быть менее прочным
• Переизбыток воды в составе – тогда изделие получается хрупким, нестойким к износу, морозу, солнцу

Критерии выбора

Выбирая тротуарную плитку, произведенную методом вибропрессования, необходимо обратить внимание на ее физические характеристики – важны цвет, вес, размер, форма, рисунок и т.д. В данном случае ориентируются исключительно на личные предпочтения и требования

Что же касается качества материала, то тут есть некоторые нюансы.

Как выбрать качественную плитку:

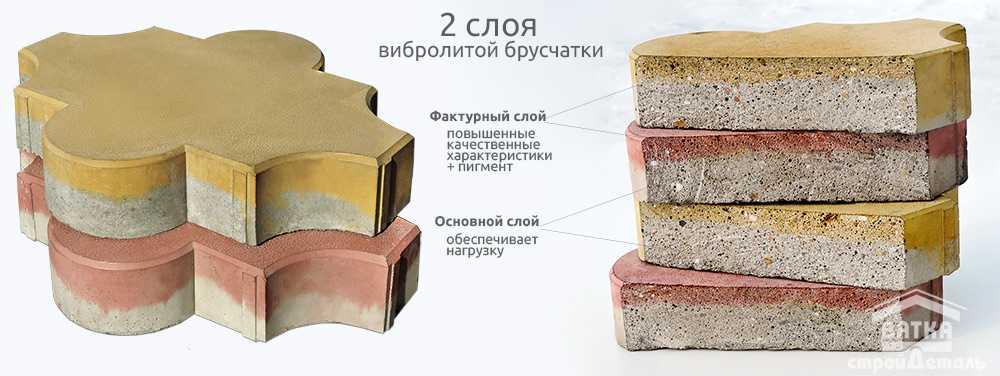

• Слои прессования – может быть один слой или два: двуслойная плитка предполагает наличие первого, более грубого и надежного, слоя из диабазового или гранитного щебня, а также второго декоративного, гладкого и ударопрочного, износостойкого. Однослойная плитка менее красивая и прочная.
• Внешний вид изделия – не должно быть трещин, раковин, непроформовок, скопления зерен материала и т.д. Плитка из плотного и прочного бетона предполагает сплошную равномерную структуру.
• Цвет – должен быть также равномерным и стойким. Если через сутки после воздействия воды на материал бетон все еще темный и сам камень мокрый – материал слишком пористый, с низкой плотностью, будет непрочным.
• Вертикальные полосы на торце и по бокам – говорят об оптимальной влажности бетонного раствора и долговечности камня.
• Наличие сложноустранимого руста по верхней грани, утолщения снизу – это дефекты, говорящие о большом износе пресс-формы на производстве.
• Ударная прочность – если бросить камень с высоты роста человека на ровный бетон или асфальт без усилия, камень должен остаться целым (в крайнем случае могут появиться минимальные дефекты).
• Звук при ударе – если ударить плитки друг о друга, звук должен быть звонким, а не глухим.
• Подбор влажностей слоев двуслойного материала – качественная плитка проектируются из двух слоев, каждый из которых обладает определенной влажностью. Если нужные параметры не соблюдены, части плитки могут откалываться одна от другой. Оценить параметр просто: нужно поставить плитку на торец в поддон, погрузив в воду на 2-3 сантиметра. Выждать 5 минут. Если в лицевом слое уровень подъема воды превысил половину длины изделия, качество плитки низкое.
• Наличие сертификата качества у продавца или производителя.

Вибропрессованная тротуарная плитка – качественный и красивый материал для оформления дорожек, улиц, площадей, стоянок авто и т.д. При условии выбора сделанной по ГОСТу, прочной и надежной, плитки создать оригинальное и долговечное покрытие не составит труда.

Изготовление клинкерной тротуарной плитки

Клинкерную тротуарную плитку изготавливают как и кирпич из обожженной глины, потому в простонародье ее так и называют – дорожным клинкерным кирпичом.

Для производства клинкерного дорожного кирпича размечают сухую глиняную смесь и очищают, затем разводят с водой. Влажную глиняную массу подвергают давлению через специальные экструзионные отверстия, для удаления влаги и частиц воздуха. Таким образом образуются длинные прямоугольные заготовки, которые нарезают на изделия соответствующего размера. Готовое изделие высушивают несколько дней при температуре до 150° С, обжигают в туннельной печи в течение двух суток.

Клинкерную тротуарную плитку используют для мощения тротуаров, проездов и стоянок автомобилей, для газонов, для отвода воды. Такую плитку производят разнообразной формы и цветовой гаммы.

Изготовление столешницы вибропресса

Столешница станка для производства бетонных плиточных покрытий (брусчатка, тротуарная плитка) должна быть прочной и жесткой. Ее каркас делают из деталей периметра и поперечных распорок.

Все заготовки после нарезки болгаркой и торцовки укладывают на горизонтальную плоскость, сваривают электросваркой, затем обрабатываются шлифовкой швы. В процессе выполнения работ обязательно нужно следить за ровностью всех деталей. Рабочее положение каркаса такое: все горизонтальные полки швеллера либо уголка находятся сверху.

Далее нужно вырезать прямоугольник в соответствии с размерами каркаса (для этого лучше использовать листовую сталь толщиной около 8-10 миллиметров). Прямоугольник кладется сверху на каркас, аккуратно приваривается электросваркой снизу. Рабочее положение столешницы – листом стали кверху.

Второй слой основания: цементно-песчаная семь

Итак, бордюры установлены, и мы возвращаемся к работам по устройству основания.

Поверх слоя утрамбованного щебня мы кладем полотно геотекстиля.

Важно!

Песок должен быть чистым, просеянным. Не экономьте на цементе! Пусть лучше цемента будет больше, чем меньше. Экономия на цементе – одна из грубейших ошибок мощения.

После того, как цементно-песчаная смесь готова – высыпаете ее на слой геотекстиля и разравниваете. С помощью правила и уровня проверяете соблюдение уклонов.

Далее песчано-цементная смесь трамбуется вибротрамбовочной машиной.

На этом этапе основание можно считать готовым и переходить к укладке плитки.

Создание “подушки” из песка или щебня

Подушка возводится в такой последовательности:

насыпают слой песка толщиной минимум 15 см. Если котлован получился глубже 50-ти см, песок насыпают таким слоем, чтобы от его верха до уровня земли оставалось 30 см плюс толщина плитки. Песок нужен чистый, без содержания глины. Насыпав слоем толщиной в 5-7 см, его разравнивают граблями, затем насухо прессуют трамбовкой или виброплитой. После хорошо поливают и снова трамбуют;
далее насыпают следующий слой на толщину в 5-7 см и проделывают все то же самое. Верх песчаной подушки должен быть идеально ровным. Можно формировать его правилом по маякам, выставленным по уровню;
укладывают на утрамбованный песок плиты экструдированного пенополистирола (ЭППС) толщиной 50 мм. Обычный гранулированный пенополистирол, с которым часто приходится сталкиваться в быту, не подойдет — под нагрузкой он деформируется. ЭППС же выдерживает без существенных деформаций до 50 т/ м2. Являясь эффективным теплоизолятором, данный слой значительно уменьшает глубину промерзания грунта. Значит, покрытие не будет искривляться силами морозного пучения

Крайне важно убедиться, что листы пенопласта лежат устойчиво, а это возможно только при ровном песчаном основании. Если при ходьбе по листам обнаруживается, что они где-то играют, здесь досыпают песок либо, наоборот, убирают его излишки.
ЭППС застилают геотекстилем

Это необходимо для того, чтобы плиты не повреждались и не раздвигались уложенной сверху щебенкой;
насыпают слой щебня фракции 5х20 или 20х40 мм толщиной 10 см, прессуют его трамбовкой или виброплитой;
снова настилают геотекстиль;
засыпают слой песка толщиной 15 см. Порядок действий тот же: трамбуют слоями по 5-7 см с увлажнением. Слои перед трамбовкой разравнивают граблями, особенно ровной стремятся сделать поверхность подушки.

На этом этапе формируют уклон для стока воды. Стандартным считается уклон в 1 см на 1 м длины, но практика показала, что вода хорошо уходит и при уклоне 0,7 см на 1 м длины. Под нужным уклоном устанавливают маяки, например, трубы из ПВХ или швеллеры, затем по ним, как по рельсам, двигают правило, разравнивая песок. Далее песок поливают и трамбуют, потом извлекают маяки и заполняют песком оставшиеся после них выемки.

Тротуарная плитка вибропрессованная и вибролитая — сравнение характеристик

При выборе плитки потребитель сравнивает все характеристики — покрытие должно прослужить по-возможности не один десяток лет, быть безопасным, удобным в эксплуатации и конечно же сохранять как можно дольше привлекательный эстетичный вид.

Рассмотрим по-отдельности основные характеристики, которые сравнивают при выборе одного из двух вариантов покрытия.

Формы и геометрия

При выборе подходящей плитки потребитель опирается на детали проекта площадки или дорожки, которую будут выкладывать тротуарной плиткой.

Что касается размеров, то для вибролитой плитки практически невозможно добиться точного совпадения по толщине в пределах одной партии отливок — издержки применения ручного труда. Такие элементы покрытия крайне неудобно укладывать — сложно получить плоскую поверхность без перепадов по высоте.

Совершенно противоположная ситуация с вибропрессованием — автоматизация процесса позволяет производить плитку с точным соблюдением размеров.

Толщину как правило выбирают в зависимости от предполагаемой нагрузки на дорожное полотно, чаще всего это 20 мм, 40 мм, 60 мм, 80 мм.

Вибролитьевой процесс заметно выигрывает с точки зрения возможности получения элементов покрытия самых разнообразных форм — ромба, квадрата, волны, клевера, кирпичика, мозаики, а еще молоток, ретро, чешуя, ромашка, и многие другие.

Структура

Различие структуры двух видов материала обусловлено технологическими особенностями производства:

• Вибролитая: неоднородность (похожая на текстуру) вызывает отслоения от основы в процессе эксплуатации плитки.
• Вибропрессованная: мелкопористый по всему объему однородный материал с большой прочностью и низким риском появления сколов и трещин.

Цвет и внешний вид

Цвет покрытия зависит от применяемого пигмента и может быть самым разнообразным, глубина цвета и оттенки зависят от сочетания пигментов и дозировки. В результате можно получить всю цветовую гамму — от белого до черного.

Вибропрессованная и вибролитая плитка несколько отличаются внешне:

• Вибролитая — гладкая блестящая поверхность, яркие оттенки и узоры со временем «выцветают» .
• Вибропрессованная — матовая плотная шероховатая поверхность искусственного камня, приглушенные тона не зависят от погоды и времени.

Морозостойкость, прочность и срок службы

Долговечность — важнейший фактор при выборе материала покрытия. Накоплена статистика по результатам многолетней эксплуатации двух видов тротуарной плитки:

• Вибролитая. Из-за низкой морозоустойчивости, невысокой прочности и быстрой истираемости материала на поверхности плитки появляются сколы, трещины и отслоения. При заявленном производителями сроке службы до 10 лет плитка сохраняет первоначальный вид 1-2 года, а через 5 лет уже потребует замены.
• Вибропрессованная. Высокая устойчивость ко всем видам воздействия окружающей среды (перепады температур, осадки, химические реагенты) и повышенная прочность искусственного камня дают возможность до 10 лет активно эксплуатировать плитку даже под нагрузкой грузового автотранспорта. Производители же дают гарантию до 25 лет, что вполне реально.

Технологии производства

Есть несколько видов плитки. Предприятия используют следующие технологии производства:

• вибролитье;
• вибропрессование;
• гиперпрессование.

Каждая брусчатка имеет свои качественные характеристики. В строительных магазинах есть тротуарная плитка вибролитая или вибропрессованная; что лучше подойдет, должен решить покупатель, исходя из требований к покрытию.

Вибролитье

Изделия, полученные методом вибролитья, имеют гладкую поверхность. Их окрашивание осуществляется в массе. Плиты имеют стабильную геометрию, для их изготовления мастера используют формы. Чтобы ускорить процесс выемки, изделия на несколько минут опускают в воду, нагретую до +40…+70°С. В результате полимерный материал, из которого сделана форма, расширяется. Мастер легко снимает его с готовой плитки.

Сначала в форму наливают цветную смесь, а через 30 секунд добавляют основу серого цвета. Вибродвигатель работает 30 секунд, затем его отключают. Плиты из формы сушат 3 недели. Изделия, полученные методом вибролитья, рассчитаны для минимальные нагрузки.

Вибропрессование

Эта технология отличается тем, что в работе используется вибропресс. Сначала в бетономешалке замешивается раствор, который подается в матрицу. Пуансон формирует готовую плитку. На конвейерную ленту она отбрасывается специальным механизмом. Изделия могут сразу попадать не на конвейер, а в поддон, но это зависит от объемов производства.

Если на предприятии стоит хороший вибропресс, он может выдавать до 20 плит за 1 минуту. Ручной труд в цехах практически не используется. Эта методика также хороша тем, что не возникает трудностей при вынимании готовых элементов мощения из форм.

Если ранее применялась пропарка продукции, сейчас этот способ не используют. Он почти не оказывает влияния на гидратацию цементного камня, а себестоимость тротуарных плит повышает намного.

Гиперпрессование

Для изготовления плит методом гиперпрессования необходимо специальное оборудование, требования к его характеристикам намного выше.

Принцип действия аппаратов заключается в том, что внутри матрицы на раствор давит пуансон. При этом оказывается усилие в пределах от 0,2 до 0,4 МПа.

Когда завершится процесс формовки прессом, переходят к распалубке. Начальная прочность материала находится в пределах от 2 до 4 МПа. Поэтому, хотя плитка еще не набрала прочность, можно смело снимать форму.

Обработать такую брусчатку практически невозможно. По этой причине при укладке следует отдавать предпочтение простым схемам, а при покупке приобретать не только целые плиты, но и половинки.

Вибропрессованная тротуарная плитка — что это такое?

Данная разновидность бетонных изделий производится путем прессования при участии оборудования, подвергающего материал воздействию вибрации. Используется цемент наивысшей марки (М500), что способствует упрочнению смеси. Кроме того, в состав входит песок и щебень. Это также повышает сопротивляемость изделия воздействию существенного давления. Плитка отличается способностью противостоять деформационным нагрузкам. При этом трещины в процессе эксплуатации не образуются.

Еще одной характеристикой вибропрессованной плитки является морозостойкость. Это обусловлено тем, что в процессе производства используется минимальное количество воды. В результате готовое изделие не отличается подвижностью. Это способствует сохранению целостности покрытия, увеличению срока эксплуатации.

При длительном контакте с водой материал не впитывает влагу. Благодаря этому он выдерживает воздействие низких температур и влияние перепадов температур. Влагостойкость материала обеспечивается еще и благодаря тому, что в состав входят гидрофобизаторы. Поверхность таких изделий не теряет привлекательность в течение длительного периода, т. к. характеризуется стойкостью к истиранию. Эти свойства обусловлены наличием в составе пластификаторов.

При выборе методики производства плитки учитывают тип поверхности. Например, изделия, которые получены по технологии вибропрессования, характеризуются шероховатостью. Они отличаются между собой по качеству: на некоторых присутствуют мелкие дефекты, что является особенностью производства, перепад высот в разных точках может достигать 2 мм. Отличие вибропрессованной плитки заключается в том, что на выходе получают изделия с ровными краями, при этом погрешность минимальная — до 0,5 мм.

Толщина варьируется в пределах от 3 до 7 см. Более тонкую плитку выбирают для облегченных условий эксплуатации: с целью укладки на участках с минимальной и умеренной механической нагрузкой. Аналоги толщиной до 6,5 см применяют для мощения участков, на которые оказывается повышенное давление: перемещаются легковые автомобили. Использование аналогов до 7 см толщиной оправдано в случаях, когда выполняется монтаж покрытия, предназначенного для перемещения грузового транспорта по нему.

Если в партии при осмотре обнаружены экземпляры с более выраженными дефектами (углубления до 6 мм), с заусенцами, это значит, что материал произведен по другой технологии. Вибропрессование исключает вероятность появления подобных проблем.

Как она изготавливается?

Такая тротуарная плитка лучше, потому что процесс ее производства полностью автоматизирован. Это значит, что дозирование и соединение компонентов, а также дальнейшее прессование производится без участия человека. Соответственно, качество окрашивания таких изделий выше. Еще одним преимуществом является использование полусухих смесей. Эти основные моменты обеспечивают проявление улучшенных свойств материала: прочности, морозоустойчивости.

Подробнее о технологии производства:

• используются пресс-формы;
• емкости установлены на станине, которая подвергается воздействию вибрации;
• одновременно на материал давит пуансон, который тоже вибрирует, усиливая действие вибростола;
• механическое давление на бетонную смесь оказывается до момента, пока она не будет максимально уплотнена;
• затем пуансон извлекается, емкость удаляется, на столе остается только готовое изделие.

Отличные показатели качества такой плитки обусловлены тем, что при производстве используются формы с ровными стенками. Под воздействием вибрации материал плотно прилегает к емкости, в результате заготовка повторяет ее форму. Значит, вероятность появления заусенцев и других дефектов на боковых стенках минимальная.

Технология изготовления – главное отличие

Виды тротуарной плитки существенно отличаются между собой как раз потому, что в процессе их производства используются совершенно разные технологии:

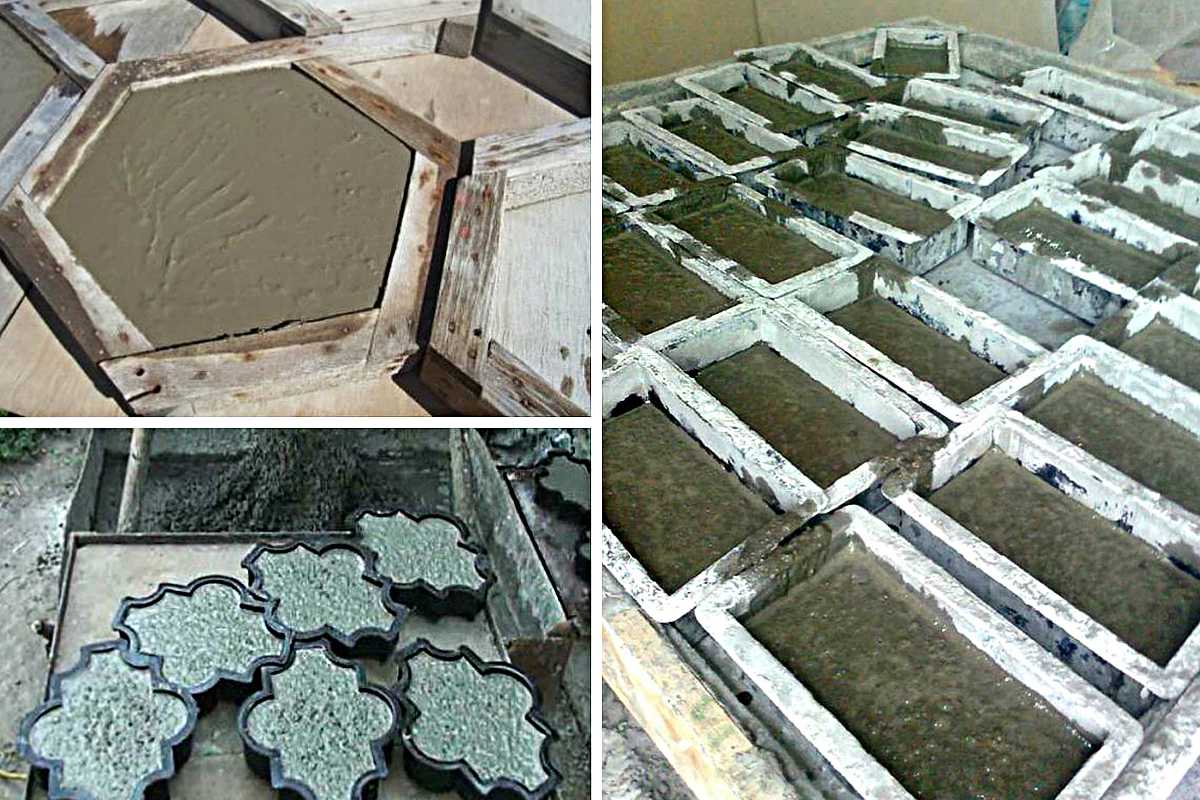

Вибролитая плитка производится в формах, которые укладываются на постоянно вибрирующий стол. В процессе длительной вибрации песчано–цементная масса в форме застывает, образуя готовый продукт.

Плитка, изготовленная таким способом имеет следующие преимущества:

1. 1. Привлекательный внешний вид, гладкая и скользкая поверхность, которую достаточно легко очистить от снега.

1. 2. Отсутствие четкой геометрической формы, что позволяет воплотить самые смелые дизайнерские решения.

1. 3. Яркие цвета, делающие плитку оригинальной.

1. 4. Сравнительно невысокая стоимость.

Вибропресованную плитку изготавливают, подвергая песчано-цементную массу постоянным ударам специального молотка. Застывает она довольно долго и под достаточно высоким давлением.

Данная плитка отличается следующими приятными характеристиками:

1. 1. Прочность, позволяющая выдерживать высокие нагрузки, а также морозостойкость.

1. 2. Шероховатость, что позволяет безопасно передвигаться по ней.

1. 3. Устойчивость к резкой перемене температур.

Для полноты картины рассмотрим недостатки каждого вида тротуарной плитки.

Что выбрать?

Выбирая плитку или брусчатку необходимо понимать, что решение зависит, прежде всего, от условий будущей эксплуатации дорожного покрытия, желаемой долговечности, внешнего вида и финансовых возможностей застройщика.

Разница в условиях эксплуатации

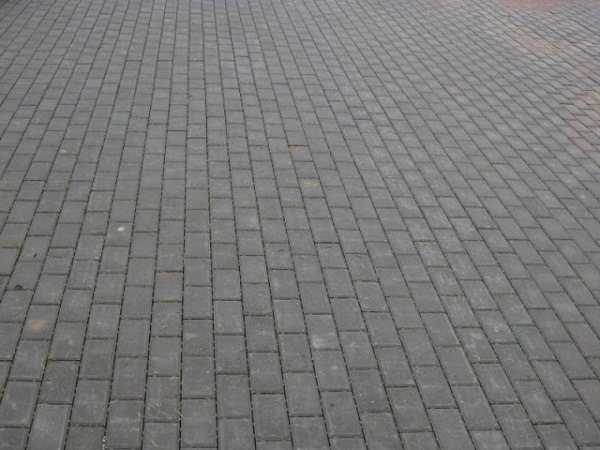

Брусчатка отличается меньшим размером поверхности при большей толщине. Благодаря этому весовые нагрузка на поверхность у брусчатки распределяются одновременно на 2-4 камня, а у тротуарной плитки — на одно изделие большой площади. В результате такого распределения нагрузок брусчатое покрытие допускается использовать в более тяжелых условиях эксплуатации.

Кроме этого, брусчатка отличается более высокой морозостойкостью и износоустойчивостью. Все это определяет брусчатое дорожное покрытие как более прочное и долговечное, однако более дорогое и сложное в укладке.

Сравнительные преимущества брусчатки и плитки

Важное отличие этих двух видов дорожных материалов заключается в их стоимости. При использовании одного и того же вида исходного сырья, брусчатое покрытие, из-за своей толщины, будет всегда стоить дороже тротуарной плитки

Поэтому выбор материала должен быть основан на эксплуатационных требованиях.

Во дворе возле дома, может быть, стоит уложить клинкерную плитку или красивые фигурные изделия.

Разница между брусчаткой и плиткой в размерах.

В любом случае, плиточное покрытие менее прочно, но более красиво и дешево. Исходя из этих основных отличий и следует подбирать материал для каждого конкретного случая.

Технология производства

Вибропрессованная тротуарная плитка производится в соответствии с технологией под воздействием давления и вибрации. Метод автоматизирован, высокопроизводителен, позволяет делать плитку с нужными характеристиками (цвет, размер, вес изделия).

Процесс производства плитки:

1. Приготовление бетонной смеси – в бетономешалке принудительного действия. Если слоев у плитки два, смеси для них готовятся в разных емкостях.
2. Формовка – бетон заливается в поддон, прижимается матрицей вибропресса к площадке, потом пуансон опускается и запускается процесс вибрирования. В течение 3-5 секунд материал уплотняется под давлением и вибрацией, после чего паунсон и матрица поднимаются, поддон с изделиями снимается и отдается на сушку, вместо него устанавливается следующая форма.
3. Сушка – изделия проходят обработку теплом и влагой (обычно водяным паром). Если же есть место для установки плиток, их могут сушить и без обработки теплом. Изделия снимают с поддонов, как только бетон достигает показателя прочности в 1.5-2 МПа, после чего поддоны можно использовать дальше. В среднем бетон твердеет в течение 6-7 часов.

Вибропрессованная тротуарная плитка: особенности процесса производства, состав, преимущества

Сырьевые компоненты такие же, как и у вибролитых изделий, а их пропорции, используемое оборудование, процесс изготовления отличаются. При изготовлении вибропрессованной тротуарной плитки, соответствующей ГОСТу 17608-2017, используется вибропресс.

Основные этапы производства:

1. Подготовленную смесь заливают в матрицу;
2. Формируют изделие с помощью пуансона;
3. Матрицы размещают на конвейере или на поддоне.

Применявшееся ранее пропаривание было исключено из технологического процесса в связи с неэффективностью этого этапа.

Преимущества процесса:

• простая расформовка;
• минимальное присутствие ручного труда;
• возможность изготовления как одно-, так и двухслойного изделия высокого качества.

Разновидность вибропрессования – гиперпрессование. Основное отличие этого процесса – высокое давление пуансона на смесь – до 0,4 МПа (4-х атмосфер). Гиперпрессованные ФЭМ – прочные, с гладкой поверхностью (зимой возможны проблемы со скольжением), низким водопоглощением, практически не поддаются механической обработке.

Состав бетона

С помощью состава бетонного раствора есть возможность определить эстетику готового покрытия и эксплуатационные особенности изделий. Тротуарной плиткой пользуются не только в частных загородных домах для сооружения дорожек, но и при оформлении городских улиц.

Бетонный раствор, из которого будет изготовлена плитка, обязан соответствовать требованиям ГОСТа. По этому принципу все бетонные изделия обязаны производиться из мелкозернистого и тяжелого бетона, обладать прочностью. А также они обязаны быть надежны в эксплуатации при низких температурах и поглощать влагу.

Состав для смеси тротуарной плитки, которая производится вибролитьем, имеет отличие – огромное число заполнителя, в качестве него часто используют щебень. В таком случае размер зерен принимается от 5 до 20 мм. Производство этим методом предусматривает присутствие подвижности раствора, поэтому здесь присутствуют эффективные стабилизаторы и пластификаторы.

Основные пропорции по этой технологии очень похожи с рецептом тяжелого бетона. Если имеются особенные формы, то плитку мастера могут изготовить запросто самостоятельно. Это относится и к раствору, который специалисты замешивают гравитационным смесителем.

Технология подготовки основания и укладки плитки

Практичность и долговечность дорожек и других элементов мощения зависит не только от качеств финишного слоя, но и от соблюдения технологии подготовки основания и укладки плитки. На конструктив влияют несколько факторов: тип грунта, уровень грунтовых вод, предполагаемые нагрузки. Но если рассматривать стандартный «пирог», он включает следующие слои.

GroundworkturfУчастник FORUMHOUSE

… Давайте рассмотрим, чем обеспечивается прочность основания для укладки плитки/брусчатки.

1. Геотекстиль нижним слоем отделяет грунт от отсыпки, препятствуя взаимопроникновению, и служит дополнительным армирующим слоем. Правильный геотекстиль обладает высоким коэффициентом фильтрации, что не дает воде скапливаться в основании.
2. Следующим слоем идет песок/ПГС, роль которого в предохранении геотекстиля от механического повреждения острыми краями щебня, а также повышения уровня отсыпки до расчетного.
3. Щебень фракции 20-40 слоем 10-15 см создает прочное основание за счет заклинивающего эффекта.
4. Щебень мелкой фракции слоем 5 см для расклинцовки крупного щебня. В основании дорог/дорожек нормативно, так как нагрузки разнонаправленные.
5. Песок, как выравнивающий финишный слой 2-3 см обязательно карьерный с разнофракционной примесью мелкого гравия. Сеянный/мытый песок не годится, особенно мелкий. Хорошим заменителем песка служит гранитный отсев.

Уточню, если в п. 3 слой щебня будет 20 см, то основание пригодно для проезда/парковки автотранспорта. При слое 25 см эксплуатационные нагрузки на уровне дорог 3 категории с долговременной эксплуатацией. Для садовых дорожек с малыми эксплуатационными нагрузками (исключительно пешеходными), пункт 4 можно исключить, заменив мелкий щебень отсевом или крупным карьерным песком с указанными выше характеристиками. При достаточном слое песка/отсева заклинивающий эффект будет достигнут.

Стоит дополнить, что в регионах с выраженным морозным пучением, для предотвращения деформационных явлений вместо геотекстиля на грунт укладывают плиты ЭППС.

Вибропрессованная тротуарная плитка укладывается на подготовленное основание по диагонали, в направлении «от себя», сухим методом, с последующей трамбовкой и засыпкой швов чистым просеянным песком. Определиться со способом (рисунком) укладки можно как самостоятельно, так и с помощью профессионалов.

Илья Леднев

Наша бесплатная услуга – фотоэскиз проекта мощения (нам присылают фото дома с территорией, мы делаем два варианта визуализации мощения).

В видео – инструкция по укладке тротуарной плитки.

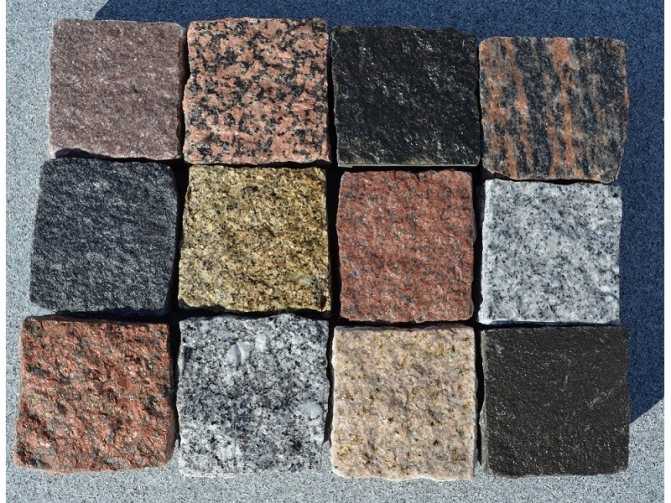

Брусчатка. Изготовление тротуарной плитки из природного камня

Тротуарная плитка изготовленная из природного камня – брусчатка, является наиболее дорогостоящим материалом для мощения тротуаров, пешеходной и проезжей поверхностей, в связи с тем что обладает уникальными эксплуатационными свойствами.

Для изготовления тротуарной плитки из природного камня, используют такие горные породы как: мрамор, гранит, травертин, кварцит, песчаник. Подробнее о природном камне в строительстве.

Изделия изготавливают путем распила горных пород с помощью промышленных станков. Размеры плитки могут быть самыми различными, определятся как индивидуально, по заказу, так распил осуществляется на стандартные размеры. Как правило уто размеры сторон: 100х100, 100х200, 200х200, 300х300 мм и толщина изделия 60—80 мм.

Брусчатка различается по способу обработки граней:

Пиленая брусчатка – это изделие с ровными гранями , которые подвергают шлифованию.

Колотая брусчатка – это брусчатка которую изготавливают путем скола частей горной породы, при этом грани камня приобретают необработанный естественный или дикий вид.

Колото-пиленая брусчатка, камень обрабатывается таким образом что верхняя и нижняя поверхности брусчатки колотые то есть имеют вид дикого камня, а грани изделия изготавливаются ровными.
