Водосток для дорожек своими руками

Элементы водостока для тротуарной плитки

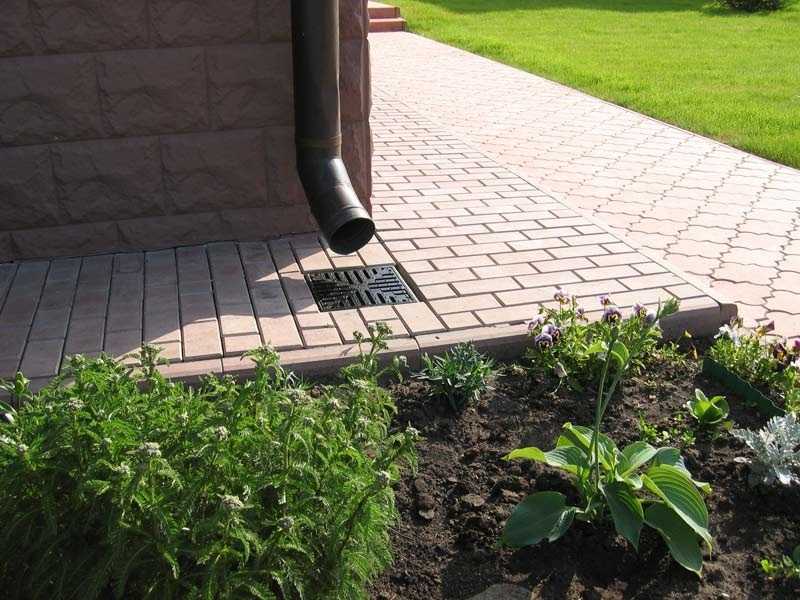

Для того, чтобы отвести воду с поверхности плитки используют дождеприемники, трубы, бетонные водостоки, металлические или пластиковые.

Если сделать водосток по поверхности не получается, можно использовать пластиковые тротуарные водостоки, которые будут проходить под плиткой. Пластиковые трубы можно подобрать различного диаметра и подключить к автономному септику или к ливневой канализации.

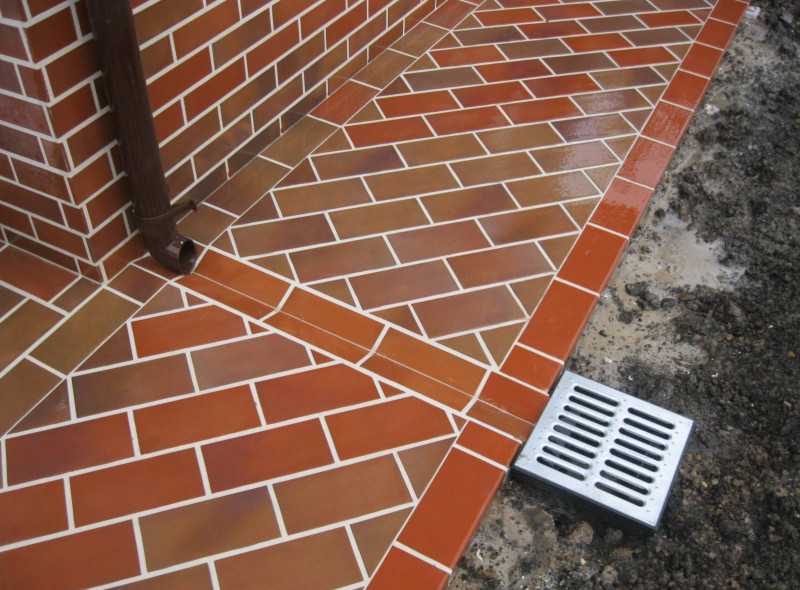

Также, для отведения воды часто используют тротуарную плитку с желобом. Данная водосточная система подойдет для тротуаров до двух метров шириной.

Если ширина садовой дорожки или тротуара превышает 2 метра, необходимо делать каналы, проходящие под плиткой. Для того чтобы защитить коллекторы и каналы от мусора, камней и грязи, необходимо установить водостоки со специальной решеткой.

Если общая площадь участка, на котором планируется делаться плитка превышает 200 квадратных метров, а ширина свыше 6 метров, то необходимо делать дождеприемники. Другими словами, это колодцы, которые подключены к трубам увеличенного диаметра. Для того, чтобы в колодцы не попадал мусор, дождеприемники оснащены решетками. Также дождеприемники необходимо установить в местах, где с кровли сливается вода.

Совет! Некоторые «специалисты» советуют сэкономить деньги на водоотведении. Но качественный водосток для тротуарной плитки необходим в обязательной порядке. Правильная конструкция водосточки снизит эрозию и предотвратит размывание основания плитки.

Водосток для тротуарной плитки бывает металлическим, пластиковым и бетонным. Чем они между собой отличаются? Давайте подробнее рассмотрим каждый из них.

Металлический водосток

Металлические детали для водосточной системы не только обладают легким весом, но и благодаря цинковому покрытию защищены от коррозии. Данные детали применяют как для кровли, так и для тротуарной плитки.

Данная конструкция состоит из отдельных деталей, соединенных между собой. Поэтому по надобности их можно отдельно заменить. Устанавливать данные детали необходимо непосредственно в бетон. Среди недостатков металлического водостока можно отметить повышенную шумность.

Пластиковый водосток

Пластиковый желоб не боится влажности, коррозии и ультрафиолетовых лучей. Кроме того, данный материал обладает небольшим весом и привлекательным внешним видом. Подобрать цвет можно практически под любую тротуарную плитку.

Бетонный водосток

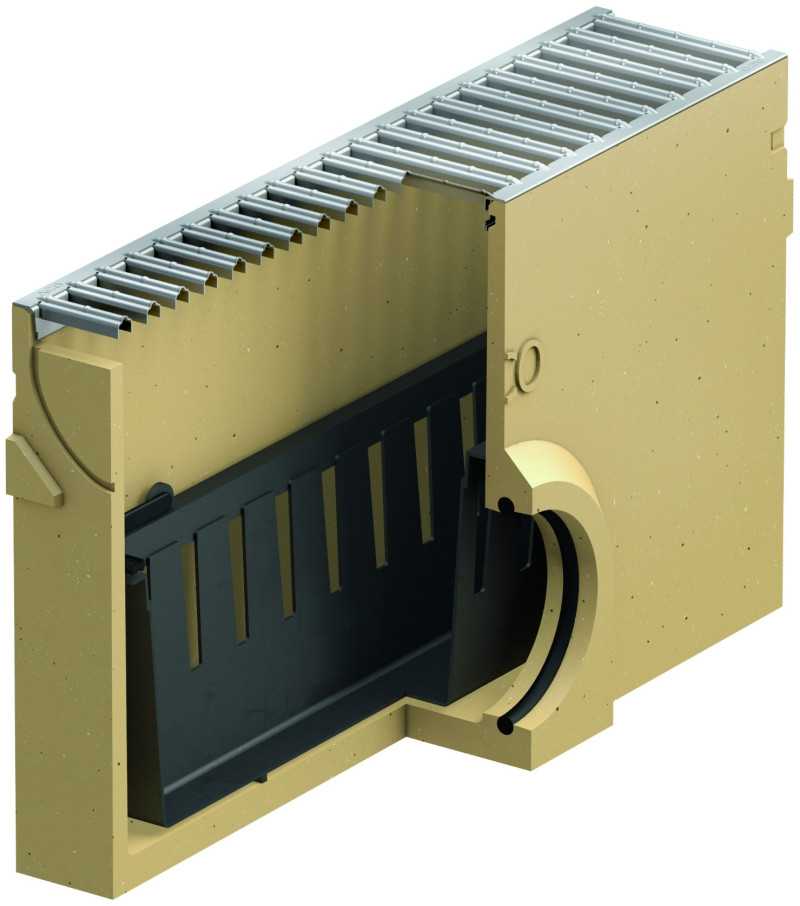

Бетонная ливневая канализация является самой тяжелой. Установку данных деталей должен производит только профессионал. Кроме того, бетонный водосток самый дорогой. Но несмотря на большую цену и вес, материал обладает большой прочностью и длительным эксплуатационным сроком.

Также, бетонный канализационный водосток имеет большой выбор форм, размеров и сечения. Для того чтобы водосток долго служил, лучше всего покупать вибролитье. Данная продукция имеет высокую плотность, которая будет пропускать намного меньше влаги.

В чем преимущества бетонного желоба

Обустройство территории предполагает создание надежной конструкции для отведения сточных вод во время дождей, таяния снега и поднятия уровня воды в водоемах. Здесь никак не обойтись без лотка водоотводного бетонного, который имеет технические преимущества:

Из отдельных элементов можно выложить многокилометровую систему;

Глубина бетонного желоба позволяет отводить большие объемы воды;

Готовая конструкция вписывается в городской ландшафт и не требует специального ухода;

Бетонная основа водостока гарантирует длительную эксплуатацию;

Материал не трескается и не крошится при перепадах температур и химическом воздействии.

После дождя, когда вода стекает, бетонный тротуарный водосток быстро высыхает. В нем не застаивается вода, что благоприятно сказывается на экологической обстановке.

Виды водостоков

Производители предлагают для сооружения надежной водоотводящей конструкции разные по форме, конфигурации, назначению и прочности лотки.

Форма сечения бетонного желоба водосточного бывает:

В виде трапеции для отведения больших объемов воды;

U-образная с небольшим углублением для частных домохозяйств;

П-образная с самой большой площадью сечения для систем с мощной нагрузкой.

По объему стоки бывают от 0,07 м 3 до 0,3 м 3 . Длина отдельных элементов составляет 1 м, а ширина варьируется от 1 см до 4 м. По высоте лотки тоже отличаются: тротуарный бывает 6 см, а для отведения больших объемов воды – 1,68 м.

Хотя некоторые предприятия начали выпуск полимерных изделий, но по прочности и надежности бетонный желоб считается самым лучшим. Бетонные изделия выигрывают в цене, поскольку для их производства используются доступные материалы.

Производство бетонных желобов

Для изготовления качественных сливов из бетона на нашем предприятии используют разные добавки в бетонную смесь. После добавления полипропиленовых нитей получается фибробетон, который имеет повышенную стойкость к изгибам.

Железобетонные лотки делают из цемента М500, укладывая для прочности металлическую сетку.

Лоток тротуарный бетонный идет в комплекте с решеткой для защиты водоотводящей системы от попадания мусора, листьев и пр. Изготавливают решетку из металла или полимеров, а закрепляют к основе специальными винтами.

Правила монтажа ЖБ лотков

Во время укладки тротуарных дорожек, площадок возле автостоянок, СТО, АЗС, отмосток возле зданий сразу планируют систему водоотведения. Выбирая водосток бетонный, надо учитывать, что лоток может укладываться разными способами:

телескопическим, когда отдельные детали вставляются последовательно один в другой и отводят воду со спусков;

прикромочным, размещая элементы стык в стык на одном уровне.

При разбивке участка проводят расчеты необходимой длины и глубины системы, чтобы купить водосток тротуарный в нужном количестве и нужных размеров.

Монтаж проводят, придерживаясь технологических норм:

На подготовительном этапе создают строительный проект, выполняют замеры, расчеты и выбирают водостоки с учетом механических нагрузок и предельных возможностей;

Для укладки бетонных элементов делают траншею, глубина которой равняется высоте водостоков тротуарных с решеткой с учетом бетонного слоя и выступа над уровнем поверхности на 5 мм;

Делают разметку шнурами, выставляют маячки;

На дно траншеи засыпают слой песка до 15 см и трамбуют;

Заливают слой бетона 10 см и сразу начинают установку желобов;

На стыках между отдельными элементами проводят заливку бетоном или герметизируют полимерным жгутом;

После укладки всех лотков и застывания бетона, пространство с двух сторон засыпают песком и гравием, трамбуют;

Верхнюю часть тротуарного лотка накрывают решеткой, чтобы обезопасить пешеходов.

Водосток тротуарный в большом ассортименте предлагает наше предприятие. Мы поможем муниципальным властям и частным владельцам обустроить территорию, сделать ее чистой и безопасной для передвижения пешеходов и транспорта после монтажа водоотводящей системы.

Звоните нам просто сейчас, чтобы получить бесплатную консультацию специалиста и сделать правильный выбор водосточных желобов. Оптовых покупателей ждут скидки и бесплатная доставка продукции на объект.

Разновидности водостоков тротуарных и способы их установки

Правильный отвод дождевой и талой воды с крыш домов – требование, которое увеличивает эксплуатационный ресурс фундаментов и стен зданий, сооружений. Поэтому под крышами устанавливают водосточную систему, которая воду собирает и отводит через вертикальные трубные стояки. Но что дальше, куда девается сбрасываемая вода – вариантов два: ливневая канализация и водосток тротуарный. В этой статье будем говорить о втором, из чего его изготавливают, каких видов бывает, каковы требования ГОСТ по техническим характеристикам и размерам, а также расскажем о способе монтаже тротуарного водостока.

Особенности монтажа водоотвода

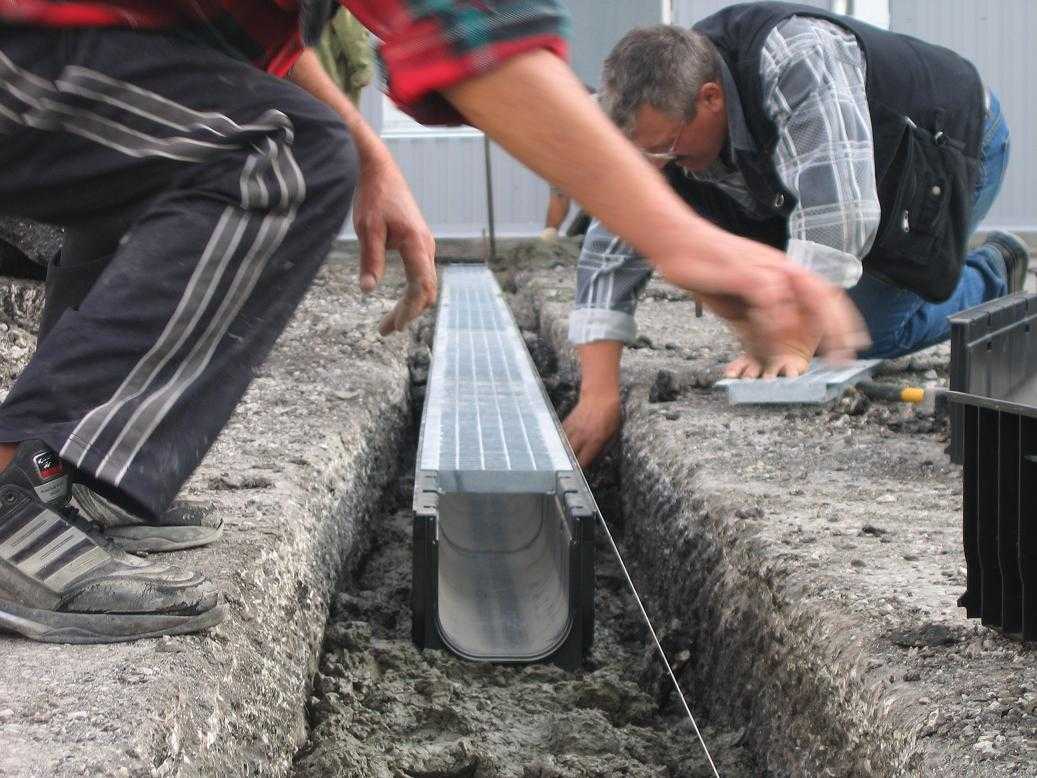

Справиться с монтажом водоотводных лотков на приусадебном участке можно своими силами. Вам понадобятся лопата, ведра, бетономешалка, молоток, ножовка, пила или болгарка. Технология монтажа следующая:

нанесение разметки. Лучше располагать водоотводы в низинах, если таковые имеются на участке, а еще лучше – предварительно создать проект водоотводной системы;
подготовка траншей по разметке. Глубина и ширина должна быть такой, чтобы лоток спокойно поместился в траншее. В водоотводной системе должен быть уклон, чтобы вода в лотках спокойно стекала в канализацию, а не застаивалась;
после того, как траншеи готовы, их необходимо уплотнить. Некоторые используют для этого песок, который отличается превосходными дренажными свойствами. Если планируется установка пластиковых лотков, то в траншеи необходимо выполнить бетонное основание;
лоток устанавливают на 0,5 см ниже уровня грунта, чтобы он не мешала свободному передвижению;
стыки пластиковых лотков герметизируют при помощи силиконового герметика. Также необходимо тщательно загерметизировать глухую часть лотков. В комплекте, как правило, есть торцевая заглушка;
желательно укрепить стенки пластикового лотка. Это делается при помощи все того же бетонного раствора;
заключительный этап – монтаж решетки.

Водоотвод можно подключить напрямую к канализации, а можно предварительно установить пескоуловитель, если на площади водосбора много песка. Если все работы по расчету, выбору водоотводных лотков и их установке выполнены верно, то территория не будет страдать от осадков, а вы не будете знать, что такое глубокие лужи и поврежденное покрытие.

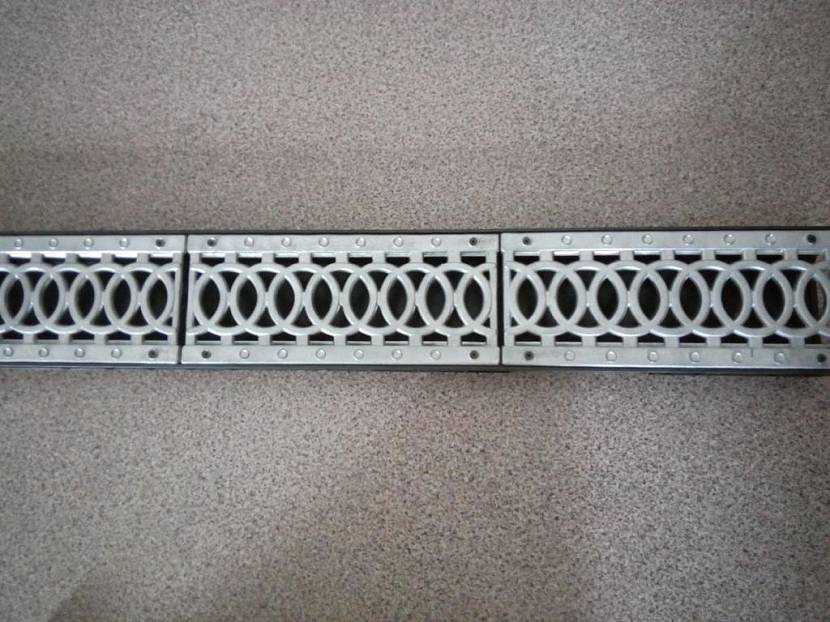

Решетки для востока

Назначение решеток – ограждение лотков и не дать водостоку замусориться. А так как они располагаются на поверхности тротуаров, отмосток и площадок, то к ним предъявляются достаточно жесткие требования относительно нагрузок. Они должны быть прочными, особенно те, которые используют на аллейках, парковка и площадках с интенсивным движением. Поэтому в основном решетки изготавливают из чугуна, стали или высокопрочного пластика. Есть на рынке и латунные решетчатые конструкции. Но их обычно приобретают люди не бедные.

Добавим, что решетки для лотков – это многообразие решетчатой части. Здесь модели в виде квадратных ячеек или круглых отверстий, расположенных по всей поверхности элемента, с продольным и поперечным расположением прорезей, а также диагональным. Производители предлагают и ажурные решетки. На фото ниже как раз такой вариант показан.

Дренажные водосточные решетки для любых целей

При изготовлении водосточных решеток учитываются стандартные размеры лотков и желобов, для которых они будут использованы. Зато их дизайн варьируется многими производителями с учетом особенностей рельефа тротуаров и дорог, парковых зон и территорий, прилегающих к административным, торговым и жилым зданиям. Они могут отличаться разнообразной формой отверстий, общими габаритами, в зависимости от габаритов лотков и желобов.

У нас большой ассортимент водосточных решеток!

Компания «АртКом» реализует все необходимое для любых поверхностных систем водоотвода, в том числе и водосточные решетки. Рекомендуем вам зайти в каталог водосточных решеток на сайте нашей компании. Их ассортимент у нас достаточно обширен.

Всегда есть в наличии чугунные водосточные решетки из специальных сплавов, прочность которых позволяет проезжать по ним любому автомобилю и выдерживать любые нагрузки не один десяток лет.

В нашем каталоге широко представлены стальные водосточные решетки, как ячеистые, так и щелевые. Они так же надежны, как и чугунные, с длительными сроками эксплуатации.

Хорошим спросом пользуются ячеистые и щелевые медные решетки. Этот металл выдерживает высокие нагрузки и, кроме того, не боится коррозии. Да и с дизайнерской точки зрения медные решетки незаменимы в декоративном плане.

Особенности монтажа тротуарного водостока

Начнем с того, что ливневая канализация – система самотечная. Поэтому ее элементы укладывают под наклоном, равным 3-5°. Минимальный уклон используют, если лотки используют перед входом в здания. Максимальный, если ливневку прокладывают вдоль дорожек или по периметру площадок.

Если толщина укладываемого водостока равна толщине тротуарной плитки, то его монтируют на основание под плитку. Если заложение проводят глубже, то под лотки устраивают бетонное основание толщиною 10-15 см.

Если лоточная система водостока укладывается на проезжую часть, то под желоба устраивается бетонная конструкция с установкой опалубки.

Давайте рассмотрим оба варианта более конкретно.

Вариант №1 – на песчаную подушку

В принципе, укладка тротуарной плитки с водостоком проводится по стандартной технологии. То есть:

формируют площадку под облицовку с помощью выкапывания траншеи (для дорожки) или котлована под площадку;
укладывают геотекстиль;
засыпают ее песком толщиною 10-15 см, выравнивают и утрамбовывают;
засыпают щебень толщиною 10-15 см с выравниванием;
проводят установку бордюров по периметру на бетонный раствор, их обязательно выставляют по горизонтали;
засыпают сухую смесь из песка и цемента в пропорции 1:1;
вдоль бордюров монтируют желоб водостока на уложенную смесь;
далее начинают укладывать тротуарную плитку, заполняя ею всю площадь дорожки или площадки;
после покрытия поливают отделку и лотки водой;
заполняют между ними зазоры той же сухой смесью;
очищают от последней отделанную территорию;
и еще раз поливают водой.

Если аллейки или площадки будут подвергаться большим нагрузкам, то желоба и тротуарную плитку укладывают на цементно-песчаный раствор с пропорцией цемент-песок, как 1:3.

Виды водостоков

Выделяется два вида водосточных желобов:

выпресованные из бетона;
сделанные в виде каналов с решеткой.

Каналы представляют собой желоба с глубиной 5-10 см. Сверху они накрываются металлической решеткой, которая служит защитой от проникновения внутрь камней, листьев и мусора.

Делаются они из таких материалов:

Сама схема отведения воды с поверхности может быть организована только с применением водостока либо с использованием дренажной системы. Во втором случае по всему участку прокладываются трубы, которые подключаются к канализации или подводятся к сливной яме.

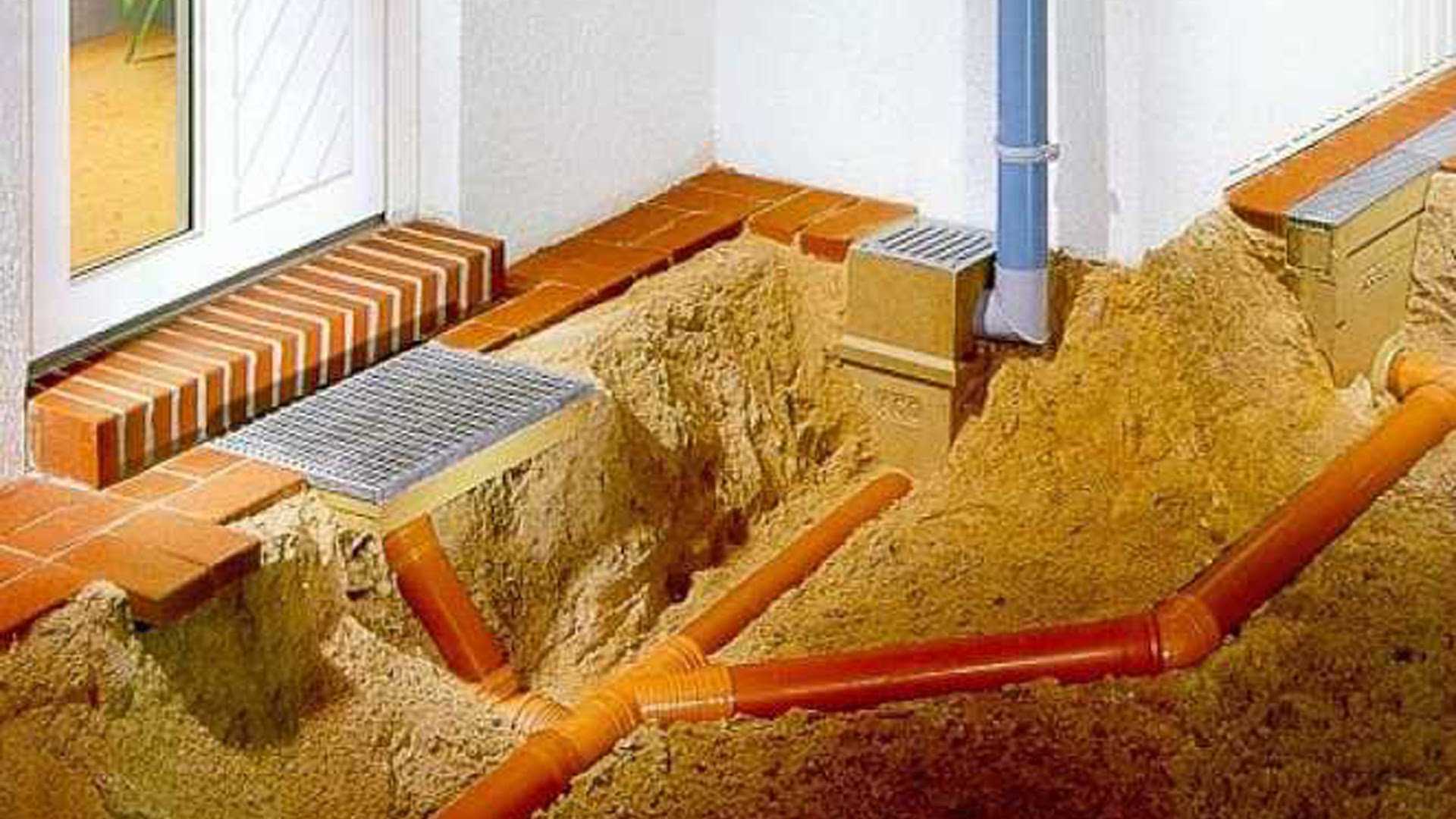

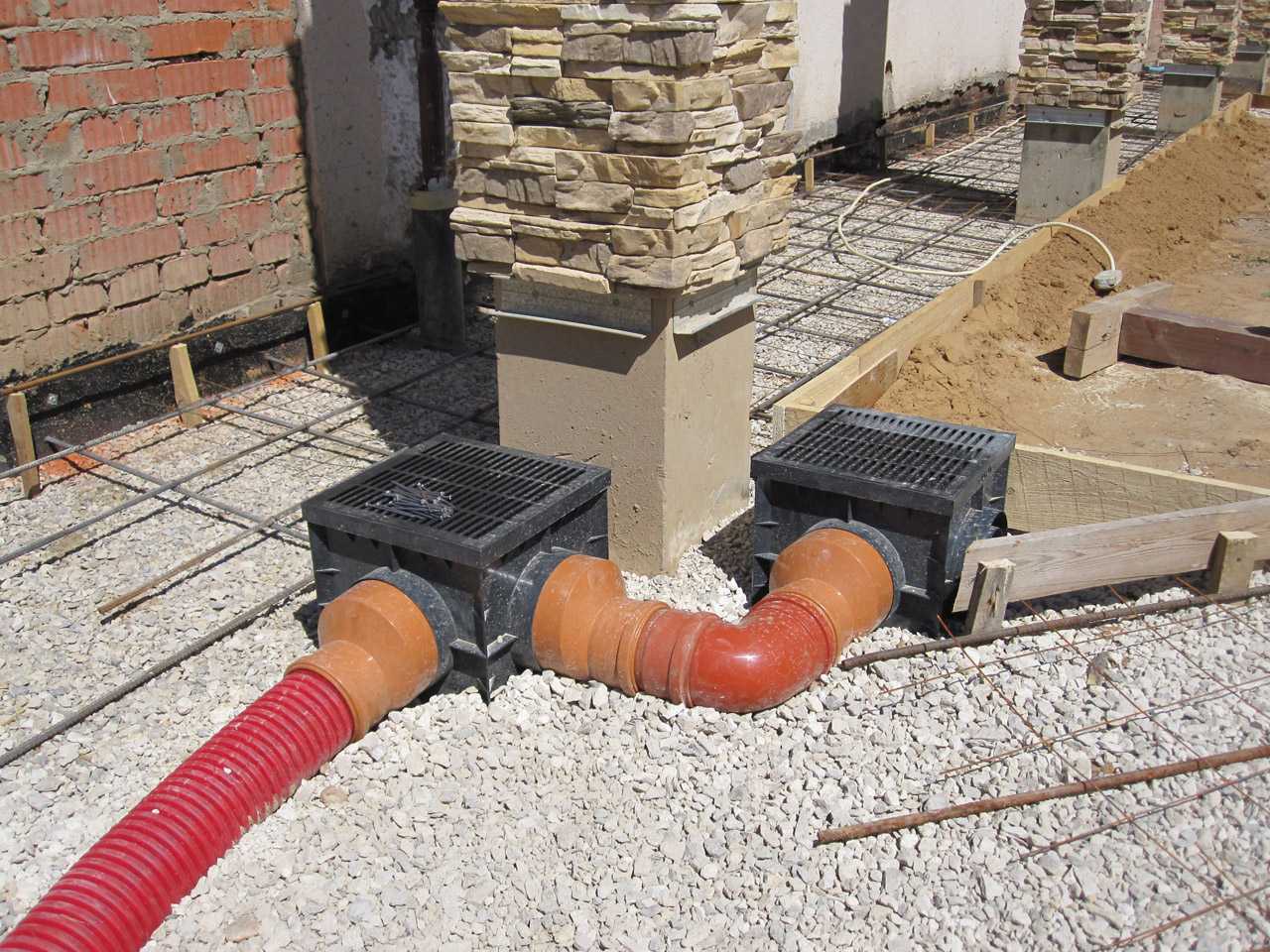

По поверхности располагаются точки водосбора, через которые вода попадает в сливные трубы. Для разводки лучше всего использовать ПВХ материал – он долговечен, прочен, и с ним легко работать.

По сути, дренаж, который располагается под поверхностью плитки, делается в таких случаях:

ширина участка превышает 6 метров;
общая площадь поверхности больше 200 квадратных метров.

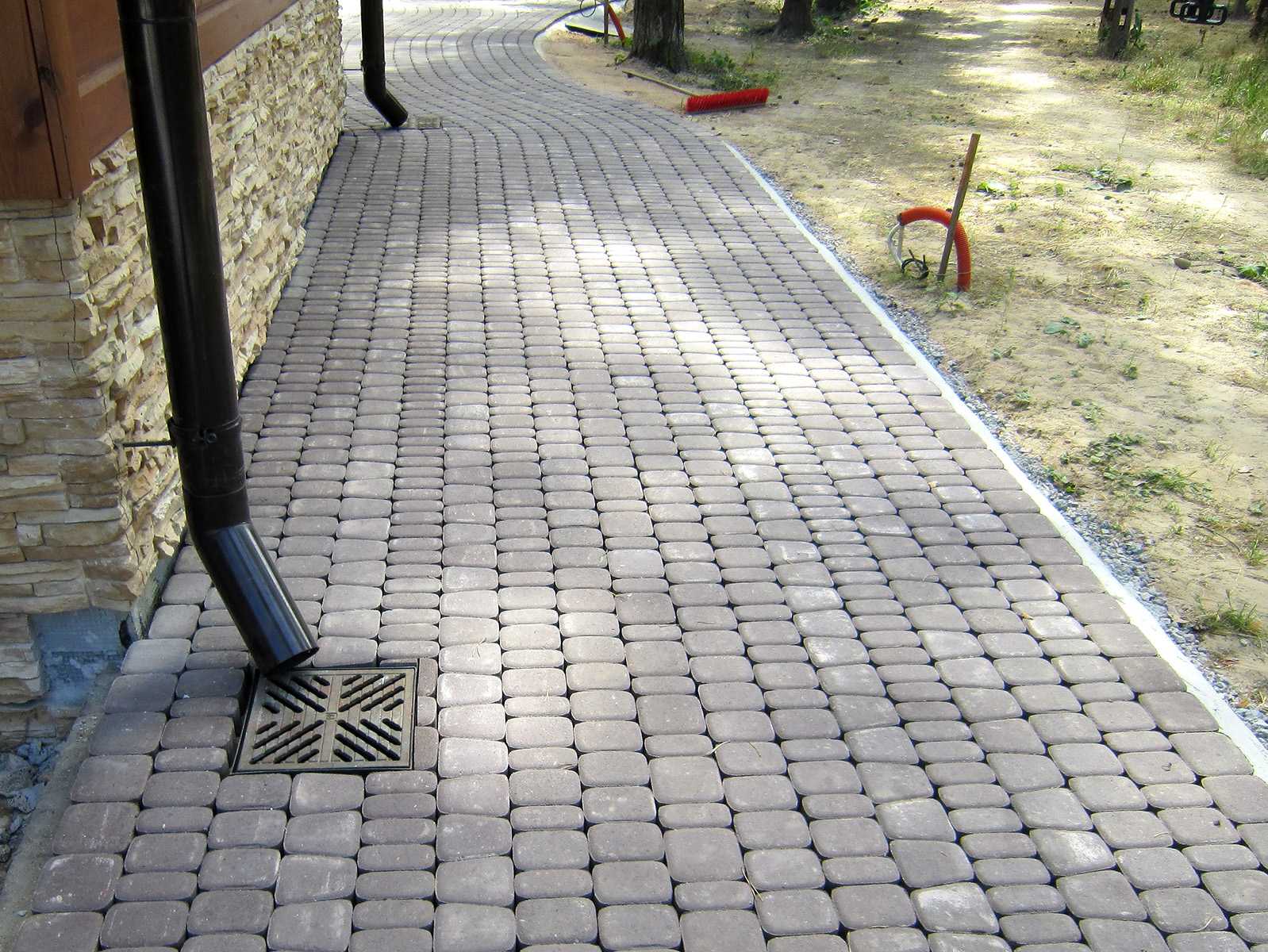

При этом в местах слива воды с домов устанавливаются дополнительные водоприемники, которые тоже подключаются к общей системе. Хотя устройство скрытого водоотлива – сложное и затратное дело, он весьма эффективен и способен отводить лишнюю воду с больших поверхностей.

Важен здесь и вопрос эстетики – на плитке не видно лишних каналов и желобов, что только улучшает общий внешний вид.

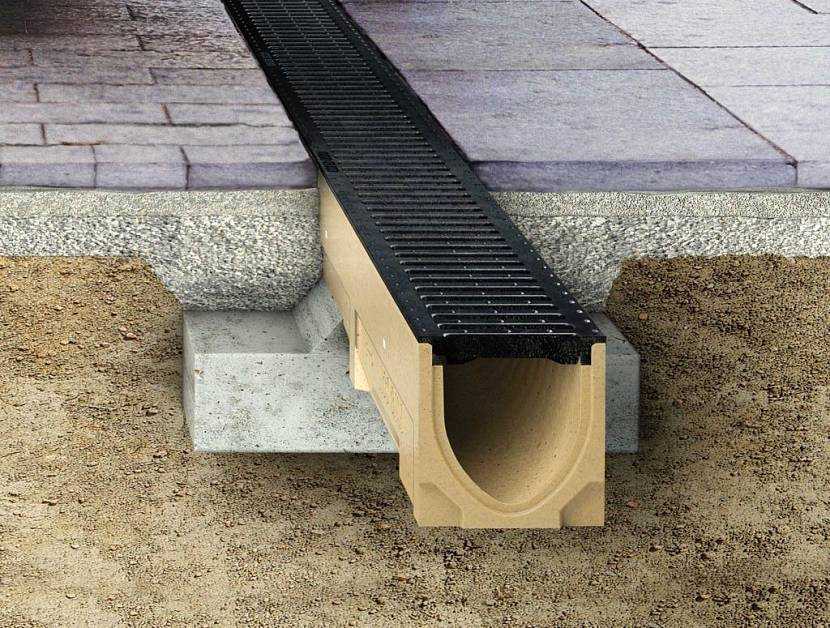

Элементы из бетона

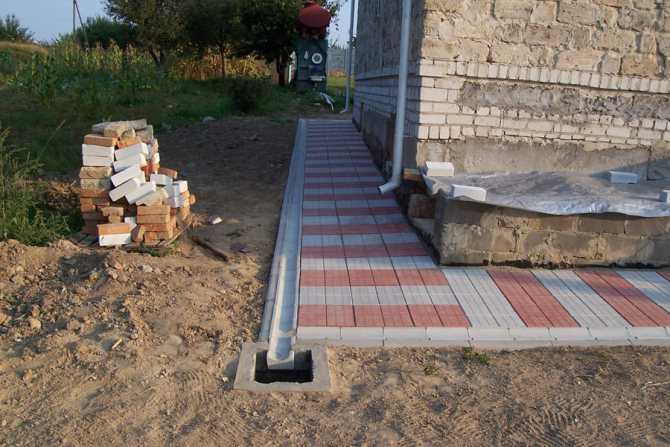

Бетонный водосток для тротуарной плитки представляет собой наборные элементы, которые делаются из того же материала, что и сама плитка. Поэтому есть возможность подобрать все комплектующие одного цвета, что положительно влияет на общую эстетику поверхности.

Однако на использование бетонных желобов есть свои ограничения:

они подходят для тротуара с шириной меньше двух метров;
нежелательно, чтобы общая площадь поверхности превышала 20 квадратов.

В ином случае применяются сливные каналы.

Еще один плюс бетонных элементов заключается в простоте обслуживания. В них не набивается мусор, а уход сводится к выметанию загрязнений.

Однако при выборе стоит учитывать тот факт, что на отлив постоянно действует повышенная влажность. Поэтому элементы должны быть прочными и сделанными с соблюдением технологии. А для дополнительной защиты некоторые эксперты рекомендуют покрывать их гидрофорбным раствором. Это сведет к минимуму проникновение влаги внутрь бетона.

Бетонные лотки делаются такой же толщины, что и сама плитка. Поэтому сложностей с их установкой не возникает. Они укладываются точно так же, как и ФЭМ.

Однако в некоторых случаях используются упрочненные варианты каналов и они отличаются большими габаритами, чем обычные. В этом случае, лотки монтируются на бетонное основание толщиной в 5-10 см.

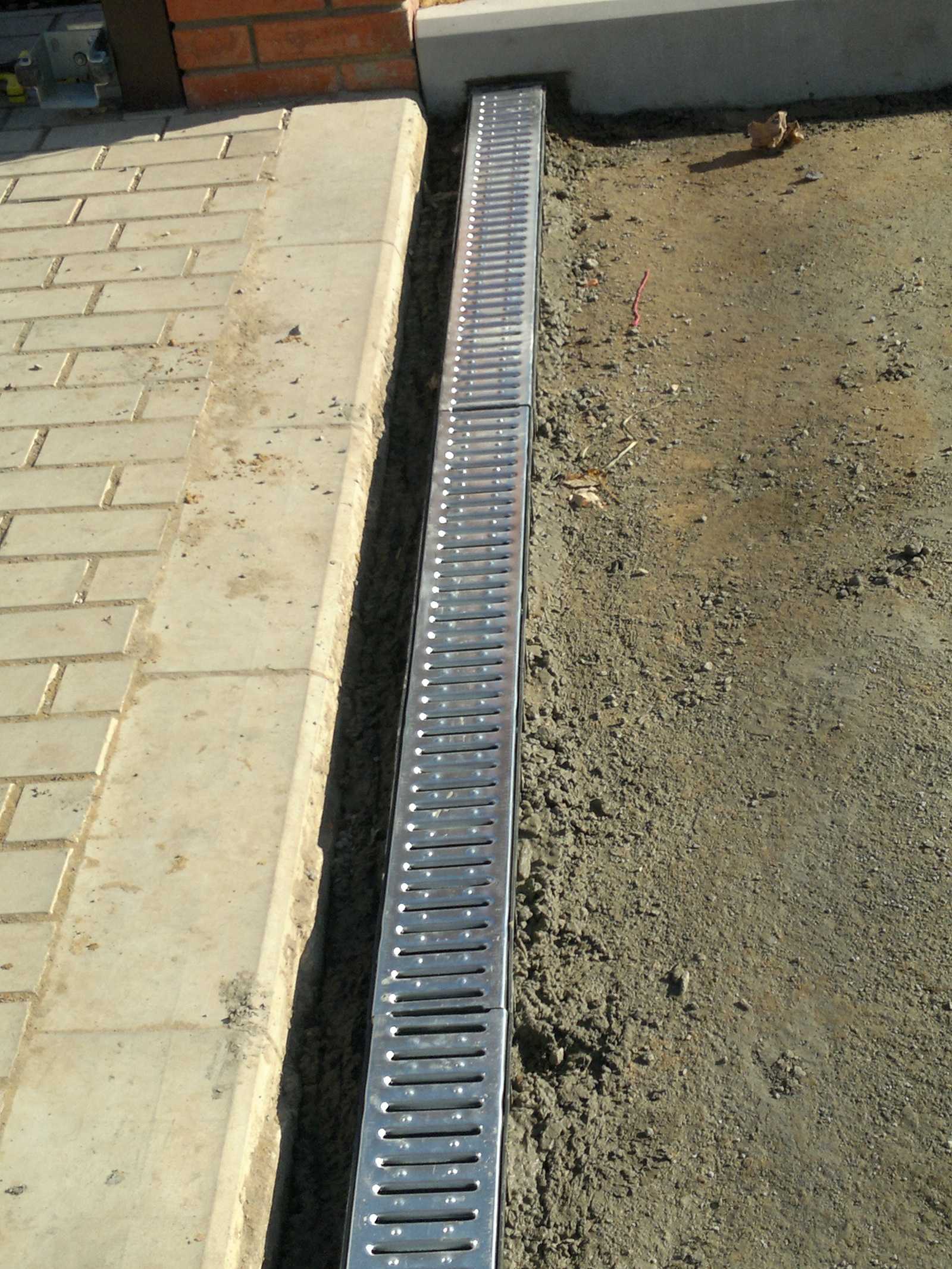

Металлические каналы

Конструктивно такие лотки состоят из отдельных элементов, которые соединяются между собой до нужной длины. К их достоинствам относится прочность и легкость, защищенность от коррозии, которая достигается за счет цинкового покрытия.

не очень презентабельный вид;
во время дождя появляется сильный шум от попадания капель.

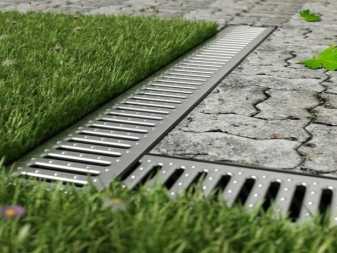

Сам канал сверху накрывается металлической планкой с перфорацией, которая защищает лоток от грязи. А работать с такими лотками довольно легко.

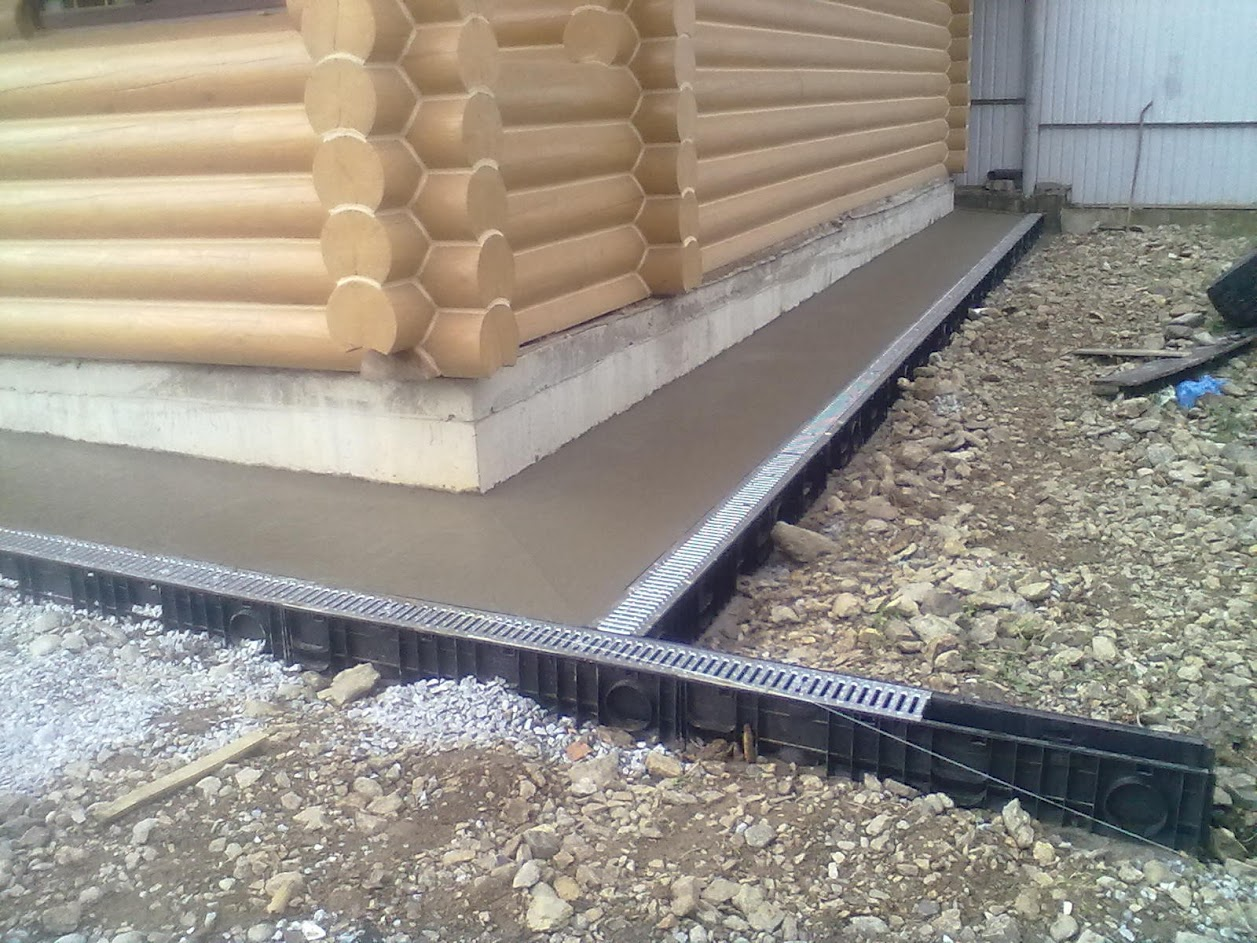

Пластиковые лотки

Этот вид водостоков для брусчатки самый популярный. Работать с пластиком легко, поскольку он мало весит, к тому же недорого стоит. Среди преимуществ материала:

устойчивость к коррозии и химическим воздействиям;
низкая стоимость;
легкость монтажа.

Сверху лотки накрываются решетками. Это защищает их от проникновения мусора и повышает механическую прочность. Однако по сравнению с другими материалами у пластика самый короткий срок службы.

Бетонные водоотводы

Лотки из бетона самые прочные, но, только в том случае, если отливы сделаны без нарушений технологии и с применением качественного раствора.

прочность;
долговечность;
устойчивость к механическим нагрузкам и атмосферным проявлениям;
морозостойкость.

Как и лотки из других материалов, бетонные накрываются металлическими или чугунными решетками. Однако такие каналы имеют большой вес, поэтому работать с ними тяжелее, чем с пластиком или с металлом.

На рынке представлено большое разнообразие водостоков. Можно выбрать бюджетный вариант, или элементы, рассчитанные на большие нагрузки. Главное – изначально правильно рассчитать систему.

Источник статьи: http://laminatepol.ru/23186-vodostokov-dlya-trotuarnoy-plitki.html

Зачем нужен водосток?

Облицовочный материал подвергается воздействию влаги, которая проникает внутрь через микропоры. Процесс испарения воды длится долго, а при ее замерзании может отрицательно отразиться на качестве покрытия.

Водостоки тротуарной плитки являются красивым и простым решением отвода влаги. Он предназначен для направления осадков в русло и не выделяться на фоне покрытия территории.

При благоустройстве территории предъявляются требования к функциональности покрытия, которая сочетается с качеством и дизайном.

Изделия для обустройства территории изготавливаются методом вибрационного литья или прессования. Технология производства обеспечивает уплотнение смеси, но не исключает наличия пустот. В этом случае можно покрыть поверхность гидрофобным материалом, который защитит ее от влаги. Но под механическим воздействием повреждается слой, элементы укладки становятся уязвимыми к влиянию внешних факторов.

Водоотведение позволяет убрать влагу и защитить от появления пустот. Поэтому при обустройстве территории рекомендуется устанавливать отлив для брусчатки и тротуарной плитки.

Технические требования для водостока

Система может располагаться внутри и снаружи. Согласно установленным требованиям, наружный водосток монтируется по периметру. Строительными нормами и правилами предусмотрены условия создания проекта.

При составлении проектов рассчитывается количество желобов, соединительных и крепежных деталей. Ливневые водостоки монтируются в местах наибольшего скопления воды. При выборе желоба нужно учитывать количество стекающей воды, диаметр конструкции должен выдерживать нагрузку.

Нюансы выбора

При выборе желобов для водостока основным критерием является размер профиля таких конструкций. Существуют определенные стандарты, регламентирующие их установку и назначение.

Водосточные каналы с глубиной профиля 250 мм. Они предназначены для автомобильных дорог, общественных территорий с шириной проезжей части от 6 м. В комплекте с таким желобом идет решетка из бетона и металла.
Водосток с широким профилем в 50 см. Он устанавливается на пешеходных дорожках и в других зонах с интенсивным потоком людей.
Профиль с глубиной 160 мм и шириной 250 мм. Это оптимальный вариант для частного домовладения. Водосток такого типа хорошо подходит для укладки вдоль отмостки, на тротуарах до 2 м шириной, для отвода влаги с садовых дорожек и двора.

Например, к дому в стиле хай-тек хорошо подходят оцинкованные и хромированные лотки с решетками. Классическое бетонное здание с отмосткой дополнят бетонные водостоки без окрашивания. Яркие полимерные лотки можно выбрать в цвет системы сбора влаги с крыши, а также в тон оконным рамам или отделке крыльца.

Виды водостоков

выпресованный лоток

Для монтажа системы отвода воды применяются элементы дождевой канализации. Установка проводится с помощью пластиковых труб различного диаметра, которые можно подключить к резервуару или канализации. Для отвода воды с тротуарной плитки и брусчатки используются стоки.

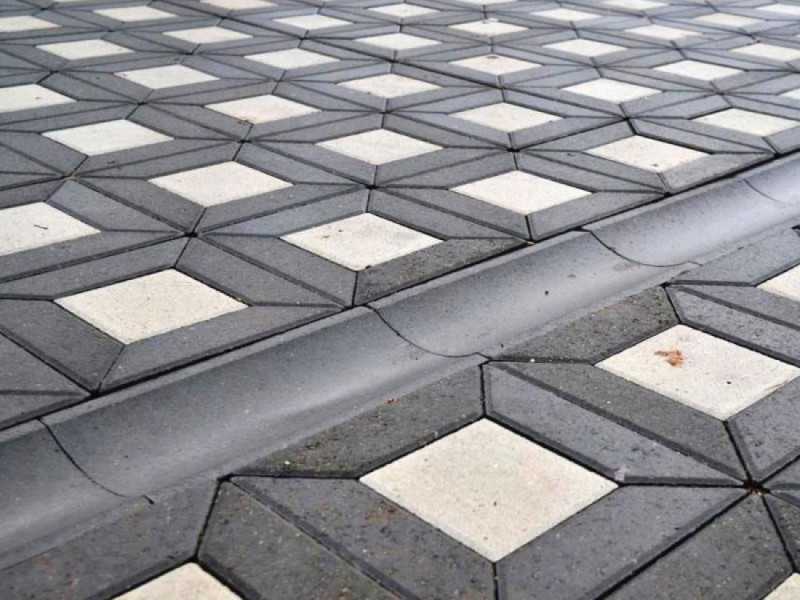

Плиты с вдавленным желобом используются при укладке узких аллей, тротуаров и садовых дорожек. Каналы устанавливают на широких участках, площадью больше 20 м². Чтобы защитить систему от попадания сторонних предметов, мусора и грязи, используются решетки.

Изделия монтируются на территории свыше 200 м² и шириной, превышающей 6 м, обустраивают закрытые решетками каналы или колодцы. Желоба для отвода воды должны быть высокого качества.

Производители продукции предлагают широкий ассортимент элементов для обустройства водоотлива, изготовленных из бетона, металла. Чугунные конструкции выдерживают вес до 90 т, устанавливаются в местах с высокой нагрузкой на покрытие.

Эта система защищает дорожное покрытие, фундамент от влияния влаги. Качественная и эффективная канализация предусматривает установку точечных дождеприемников. При обустройстве территории частного дома можно использовать системы из пластика, снабженные металлической решеткой. Этот конструкционный элемент защищает систему от повреждений.
