Как сделать крепкие ворота из профнастила своими руками

Сборка каркаса, рамки

Перед соединением деталей проведите повторно замеры проема под ворота, калитку, чтобы успеть исправить обнаруженные неточности.

Технология создания каркаса выглядит так:

1. Металл разрезают болгаркой на заготовки нужных размеров.
2. Очищают от ржавчины щеткой по металлу.
3. Верхние углы сваривают под углом в 45 градусов. Так зимой не будет затекать вода. Нижние части разрешается приварить встык.
4. Детали сначала лучше наживить, проверить ровность по уровне. После чего заварить постоянным сплошным швом.
5. Если того требует конструкция, усиливают каркас дополнительными уголками, поперечинами.

Для усиления каркаса подойдут несколько способов:

1. На рамку наваривается уголок. Применяется под створки шириной до 1,5 м. Берется сплошная косынка или распорка (угловая перемычка). Чем большей ширины берется уголок, тем жестче получится каркас.
2. Создается рамка из труб меньшего сечения в середине каркаса или сверху него.
3. Монтируются перемычки поперек каркаса или по диагонали. Для калитки хватит одной горизонтальной перемычки внутри каркаса. Для усиления ворот по всей длине рамки приваривают диагональную перемычку.

Сварные швы на готовой рамке зачищаются, обезжириваются.

Изготовление ворот из пиломатериала

Для формирования каркаса потребуются доски толщиною 40 или 50 мм и шириною 150 мм. Лучше, если они будут сосновые. Их так же, как и в случае с профильной трубой, подрезают под ширину и высоту воротного проема.

Также на ровной плоскости, или на выставленных в одной горизонтальной плоскости кирпичах или блоках их собирают в каркас. Единственное отличие – соединение и крепление. Для этого концы стыкуемых элементов придется подготовить. То есть создать соединение – в пол доски. На фото ниже этот способ показан

Здесь очень важно точно выдержать размеры запилов. Для увеличения прочности крепления можно использовать металлические уголки, которые устанавливаются по углам каркасной конструкции

Соединение в пол доски

После чего все элементы собираются в прямоугольную конструкцию и соединяются между собой саморезами. Вместо последних можно использовать болты, под которые придется высверлить отверстия.

Далее для придания жесткости собранных створок устанавливаются промежуточные элементы. Вариантов в плане конфигурации расположения этих элементов здесь также немало. Добавим, что в их качестве можно использовать доски толщиною 25-30 мм. Если обшивка деревянных ворот – доски, то промежуточный элемент может быть один, установленный по диагонали полотна. Жесткость создастся за счет самой обшивки.

Что касается последней, то чаще всего доски устанавливаются по вертикали. Их верхние торцы можно сделать прямыми, скругленными или придать любую другую формы для повышения декоративности деревянных ворот. Крепление – саморезы или болты.

Видео описание

В видео показано, как сделать ворота из дерева своими руками:

Монтаж деревянных ворот

Здесь та же технология, что и с воротами из профилированной трубы. Только вместо труб для опор используются брусы или бревна, подземная часть которых хорошо гидроизолируется. Для этого можно использовать битумную мастику, нанесенную в несколько слоев, рубероид, сложенный в два или три слоя, или использовать комбинированный вариант из этих двух материалов.

О том, как правильно установить столбы для ворот своими руками, уже было рассказано выше. Напомним: столбы выставляются по вертикали и бетонируются в подготовленных углублениях. То есть, все то же самое.

А вот что касается крепления створок к стойкам, то здесь применяются специальные петли для деревянных ворот. Они представлены в большом ассортименте в строительных магазинах, многие умельцы изготавливают их своими руками. Так что последние можно приобрести на строительном рынке, они дешевле, а по прочности не уступят заводским.

Петли для деревянных ворот

Петли крепятся сначала к воротным полотнам, затем последние устанавливают к опорам, выравнивают и через петли крепят к ним саморезами. После чего деревянное изделие полностью покрывается антисептическим составом, которое предотвратит быстрое гниение древесины, увеличив срок эксплуатации воротных конструкций. Как только нанесенный материал просохнет, ворота можно красить или лакировать.

На этом можно считать, что тема – как сделать ворота на даче своими руками – закрыта.

Видео описание

В видео показано несколько вариантов красивых деревянных домов:

https://youtube.com/watch?v=i_h0hGDlALI

Дополнительные операции

На этом сам процесс изготовления ворот не заканчивается. Есть еще несколько элементов, которые необходимо установить. Это замок, щеколда и ручка для открывания. С металлическими воротами придется опять использовать электросварку. А вот на деревянные эти элементы можно «посадить» на саморезы или болты.

Видео описание

В видео показаны задвижки, замки и стопоры, установленные на распашных воротах:

Итак, мы с вами разобрались в теме – как сделать ворота самостоятельно. Нельзя сказать, что этот процесс прост. В нем очень много нюансов, от которых зависит качество конечного результата. Поэтому стоит задуматься над тем, а смогу ли я сделать дачные ворота такими, о которых мечтаю. Может быть, перевалить груз ответственности на плечи мастеров.

Откатные ворота из профнастила: инструкция по изготовлению с фото процесса

Разновидности ворот

Когда речь идет о воротах, многие вспоминают проблемы, связанные с распашной разновидностью. Они требуют больше времени на то, чтобы открыть и закрыть их.

При большом ветре сплошная конструкция создает дополнительные проблемы из-за парусности. Обе половинки нужно как-то зафиксировать.

Легкие решетчатые ворота во многих случаях тоже не вариант, поскольку все на виду у любопытных глаз. Легкие ажурные конструкции могут отличаться эффектным дизайном, но на этом их достоинства и заканчиваются.

Другое дело – раздвижные или откатные разновидности, которые не имеют описанных выше недостатков. Из-за фурнитуры они обходятся немного дороже, делаются немного дольше.

Но эти сложности начального этапа вскоре забываются, удобство использования компенсируют затраты. Поэтому актуален вопрос, как правильно сделать откатные ворота.

Важно определиться, какая разновидность больше подходит:

• подвесные ворота (направляющая над проездом, важна высота транспорта);
• консольного типа;
• с роликами на нижних направляющих.

Читайте здесь — Установка столешницы своими руками: выбор, монтаж и крепление столешницы. 155 фото лучших идей и советы по их применению «>

Рама ворот зашивается с одной стороны или с обеих. Двухсторонние конструкции более эстетичные. Но это существенно увеличивает их вес, соответственно увеличивается нагрузка на фундамент. При ручном режиме их тяжелее открывать.

Очень удобны автоматические ворота, открываемые дистанционно

Не так важно, регулируются они с пульта ДУ или смартфона, всю электронную начинку монтируют при установке или при модернизации

Заборы из профлиста. Фото дизайна современных ограждений

Особенности калиток из профнастила

Внешний вид, материалы, используемые для постройки забора и калитки, целиком зависят от предпочтения хозяев. При этом они ориентированы на эстетические предпочтения и финансовые возможности. Одним из оптимальных вариантов хорошего сочетания цены, качества и презентабельного внешнего вида представлено использование листов профнастила.

На фото ниже изображены дверца и ворота из профлиста.

Калитка и ворота с элементами ковки

Плюсы

К положительным параметрам использования этого материала для изготовления калитки из профлиста своими руками относят:

1. Простота обработки. Лист профнастила имеет относительно малый вес. Для его обрезки достаточно бытового инструмента.
2. Выбор комплектующих. Для крепления этого материала разработан крепёж под любой базовый цвет, созданы элементы, придающие гармоничный вид изделию (уголки, ограничители и прочее).
3. Эстетичный вид. Профнастил выпускают разной расцветки, что позволяет подбор соответствующей основному цвету забора и фасада дома.
4. Предупреждение коррозии при воздействии внешней среды. Поверхность изделия покрывается финишным слоем из современных полимеров, препятствующих воздействию ультрафиолета, осадков, атмосферных перепадов температур.
5. Гарантия производителя. Минимальный срок службы без изменения потребительских свойств, заявленный производителями, составляет не менее 50 лет.
6. Отсутствие ограничений. Лист металлопрофиля выпускают длиной до 12 метров, что позволяет конструировать забор и калитку любой высоты.
7. Простота обслуживания. Весь период эксплуатации ворот из профнастила нет нужды в покраске или проведении текущего ремонта. Достаточно периодически очищать его от пыли или грязи обычной водой.

Модели с коваными вставками смотрятся изящно

Еще одним преимуществом перед другими материалами представлена цена профнастила. Для изготовления калитки необходим всего лишь один стандартный лист, а также несколько метров профильной трубы.

Подробный чертеж дверцы из металлопрофиля

Минусы

Список отрицательно характеризующих потребительских качеств этого материала представлен следующим:

• защитные функции профнастила ограничены – листы тонкие, легко повреждаются не только при воздействии тяжелых острых предметов, но и деформации руками при должном усилии;
• механические повреждения наружного покрытия (царапины, сколы и прочее) приводят к образованию ржавчины, а при восстановлении поверхности необходимо подбирать цвет красящего состава;
• низкие звукоизоляционные качества профнастила.

Калитка и ворота из профнастила

Являются ли эти недостатки существенными, каждый владелец домостроения определяет индивидуально. Но преимущества выбора профнастила в качестве основания для входной конструкции безусловны.

Изготовление откатных ворот

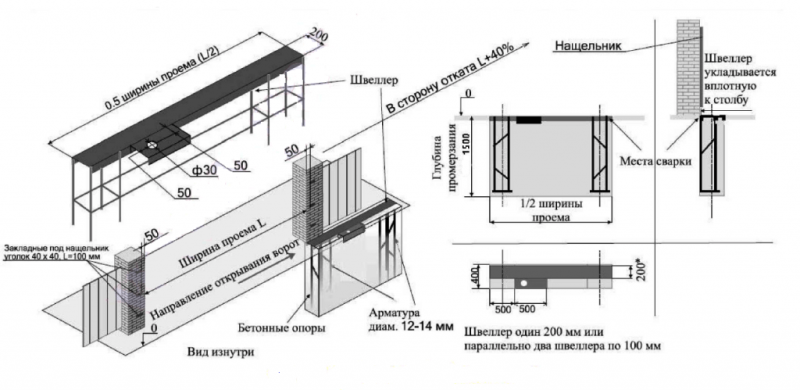

Конструкция фундамента определяется разновидностью ворот. От правильности его монтажа зависит прочность будущей конструкции.

Для начала следует вырыть котлован, размеры которого определяются площадью будущего ограждения. Туда опускают обрешётку из арматуры. Предварительно к решётке нужно приварить продольный швеллер

Важно, чтобы он плотно прилегал к выступающим деталям проёмных столбов

Верх каркаса из арматуры фиксируется от вероятного смещения, когда заливают бетон

Важно учитывать уровень. Нельзя, чтобы устанавливаемый каркас смещался от будущего проёма

Затем мастера заливают в котлован подготовленную бетонную массу. Будущий фундамент выстаивается в течение семи дней.

Вверху проёмного столба, где находится фундамент, внутри огораживаемого участка, устанавливают металлическую закладную — при этом учитывается смещение к предполагаемому проёму ворот. Закладную устанавливают в обязательном порядке.

Чтобы установить откатные ворота из профнастила, закладную оснащают направляющей. Если это откатная модель, там имеются ролики из резины — они будут придерживать полотно монтируемых ворот. Если закладная отсутствует, предварительно проёмный столб разбирают. Лишь затем закладную устанавливают и скрепляют с главным сердечником, находящимся во внутренней части столба.

Классический размер закладной из металла — 0,5х15х15 см. Её размещают на пять сантиметров ниже верхней части планируемых ворот.

С другой стороны создаваемого проёма делают две дополнительные закладные из металла. Расстояние от края должно составлять от 10 до 15 сантиметров. Нижнюю закладную устанавливают на 10 см выше начального уровня, а верхнюю — на 5 см ниже.

Только после этого прикрепляются ловители (нижний и обязательно верхний). Они ограничивают движения металлического полотна. Кроме того, необходима нащельная стойка.

Сборка рамы ворот

Заборные ворота своими руками может установить даже непрофессионал. Безусловно, распашную конструкцию монтировать проще. С откатной может понадобиться помощь мастера.

Однако и здесь можно выполнить работу собственноручно. Рама делается так же, как и в случае с распашными воротами, но оснащается специальной фурнитурой. Именно она обеспечивает открытие и закрытие ворот, в зависимости от желания владельца. Такую конструкцию можно оснастить даже электроприводом, однако это делают только опытные мастера-электрики. На фундамент нужно установить каретки — специальные ролики.

Заливка фундамента

Фундамент ворот точно так же основан на столбах и заливается бетоном. Однако сверху нужно установить планку для кареток, если ворота будут открываться влево-вправо — это наиболее распространённый вариант.

Установка рамы

Раму обшивают материей и устанавливают на каретки. В результате ворота смогут открываться и закрываться. Каркас, как и в случае с распашными воротами, обшивается таким же материалом, как и весь забор. Кроме того, калитка и ворота в подобной ситуации — это два разных проёма. Откатные ворота используются преимущественно для пропуска во двор дома автомобилей.

Замок на ворота

Чтобы обезопасить территорию от грабителей, соседских животных и просто незваных гостей, необходимо оснастить калитку и забор замком. Наиболее примитивный, дешёвый, хотя и малоэффективный вариант — замки китайского производства. Для использования навесных замков любой конструкции нужно поступить следующим образом:

• для одностворчатых распашных и откатных конструкций — оснастить одной дужкой для замка забор, а другой — створку ворот;
• для двухстворчатых конструкций — оснастить обе створки специальными металлическими дужками.

Ещё один вариант — стандартный врезной замок. Он подойдёт для двухстворчатых калиток и ворот, а также для одностворчатых конструкций распашного типа.

Фотоотчет об изготовлении и установке ворот

Установка столбов и закладных деталей

Когда составлен порядок действий, можно приступать к обустройству фундамента. Его вид выбирается исходя из особенностей грунта, предстоящей нагрузки.

Определить, оптимальный вид основания поможет эта статья: «Фундамент для ограждения».

Вариантов столбов тоже несколько:

• металлические;
• винтовые сваи;
• кирпичные или каменные;
• бетонные (из блоков).

Под профтрубы можно не делать основательный фундамент, а просто забетонировать каждую стойку.

Хорошо смотрятся кирпичные или каменные столбы. Под них потребуется фундамент глубиной от 1 м

Армирование обязательно, причем важно оставить закладные из арматуры, к которым потом получится приварить трубы для фиксации петель. По центру вставляется металлическая опора и вокруг нее выполняется кладка кирпича

Выбираем размер створок

Схема каркаса ворот из профнастила Перед началом работы важно определиться с оптимальными размерами распашных створок. В этом моменте ориентируйтесь на габариты транспортного средства, которое будет проезжать через возводящиеся ворота. Так, для проезда большинства легковых машин достаточно ворот шириной 4 м

Для грузовика проем придется расширить в среднем до 6 м. Исходя из этого, рассчитываем ширину каждой створки. Высоту подбирайте на свое усмотрение. Наиболее часто возводятся ворота высотой 2-2,5 м

Так, для проезда большинства легковых машин достаточно ворот шириной 4 м. Для грузовика проем придется расширить в среднем до 6 м. Исходя из этого, рассчитываем ширину каждой створки. Высоту подбирайте на свое усмотрение. Наиболее часто возводятся ворота высотой 2-2,5 м.

Чтобы работа шла легче и быстрее, составляем чертеж будущих ворот с указанием размеров всех элементов конструкции.

Правило 3-4-5 для разметки каркаса ворот

Сборка каркаса, рамки

Перед соединением деталей проведите повторно замеры проема под ворота, калитку, чтобы успеть исправить обнаруженные неточности.

Технология создания каркаса выглядит так:

1. Металл разрезают болгаркой на заготовки нужных размеров.
2. Очищают от ржавчины щеткой по металлу.
3. Верхние углы сваривают под углом в 45 градусов. Так зимой не будет затекать вода. Нижние части разрешается приварить встык.
4. Детали сначала лучше наживить, проверить ровность по уровне. После чего заварить постоянным сплошным швом.
5. Если того требует конструкция, усиливают каркас дополнительными уголками, поперечинами.

Для усиления каркаса подойдут несколько способов:

1. На рамку наваривается уголок. Применяется под створки шириной до 1,5 м. Берется сплошная косынка или распорка (угловая перемычка). Чем большей ширины берется уголок, тем жестче получится каркас.
2. Создается рамка из труб меньшего сечения в середине каркаса или сверху него.
3. Монтируются перемычки поперек каркаса или по диагонали. Для калитки хватит одной горизонтальной перемычки внутри каркаса. Для усиления ворот по всей длине рамки приваривают диагональную перемычку.

Сварные швы на готовой рамке зачищаются, обезжириваются.

Как повысить жесткость конструкции

Распространенный вариант – сварка металлической пластины на угловых участках, но даже ее минимальная толщина может стать причиной перекоса конструкции. По этой причине рассматривают другие способы повышения жесткости – оба варианта предполагают монтаж металлических деталей в пределах периметра створок.

Приварить уголки из металла

Основная сложность – правильная подготовка детали. Она должна устанавливаться впритык к трубам каркаса. Чем больше длина сторон уголка, тем жестче будет зафиксированы элементы рамки. Толщина листа зависит от имеющихся материалов.

Металлические уголки  увеличат жёсткость конструкции

Установить маленькие угловые укосины из трубы

Такой метод более эффективный, т. к. приваривают те же трубы, из которых изготавливался каркас. Нужно подобрать детали по размеру. Их нарезают под углом 45°. Не следует делать слишком большие укосины, это может привести к тому, что раму «поведет».

Откатные ворота из профнастила: инструкция по изготовлению с фото процесса

Подобные конструкции пользуются особой популярностью из-за возможности экономии внутреннего пространства небольших дворов. Предлагаем разобраться с тонкостями монтажа откатных ворот из профнастила, познакомившись с фото, подробно описывающими процесс монтажа.

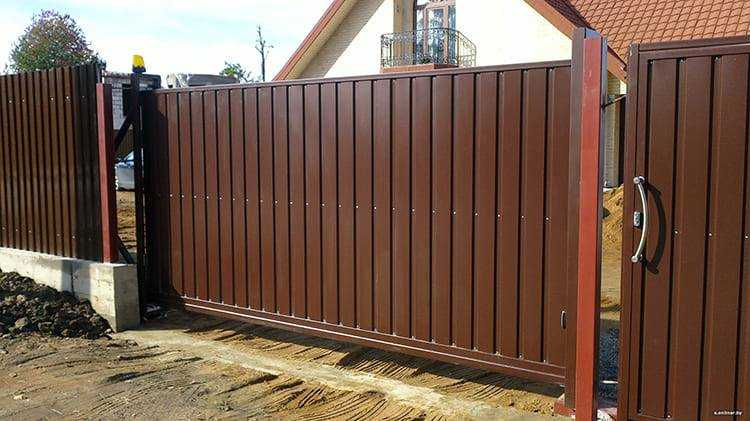

Для открытия откатной системы требуется минимум местаФОТО: content.onliner.by

Чертежи и схемы

Приступая к разработке схемы откатных ворот для частного дома из профнастила, стоит внимательно рассмотреть фото готовых конструкций и изучить их отличительные особенности. Это позволит лучше разобраться в особенностях и приобрести необходимые узлы. Такая система включает:

• несущую платформу;
• уловители;
• несущие тележки;
• накатной ролик;
• плату, предотвращающую раскачивание створки в момент движения;
• систему автоматики, если ворота решено сделать автоматическими.

Схема откатных воротФОТО: content.onliner.by

Инструкция по изготовлению

Монтажные работы начинаются с установки опорных столбов. Процесс аналогичен описанному для распашной системы. Глубина подготавливаемых ям в этом случае должна быть около метра.

Для его формирования потребуется швеллер шириной 14–22 см и арматура с поперечными размерами 15 мм. Работы выполняются в следующей последовательности:

• из арматуры и швеллера изготавливаются армирующие элементы. Для этого пруты режутся на части и привариваются к полке швеллера;
• выкапывается траншея, на дне которой формируется подушка из песка толщиной 15 см;
• устанавливаются «банкетки» из арматуры;
• готовится раствор бетона и заливается в подготовленную траншею. Даётся время для его полного застывания.

Фундамент должен быть достаточно прочнымФОТО: zabor-zabory.ru

Изготовление каркаса производится в следующей последовательности:

• трубы отрезаются в размер согласно чертежу;
• места соединение очищаются, обезжириваются, грунтуются и окрашиваются;
• варится внешний каркас;
• приваривается обрешётка, к которой будет крепиться профлист;
• крепится отделочный материал.

Все основные комплектующие стоит приобрести заранееФОТО: vorotas.com.ua

Сборка конструкции осуществляется в следующей последовательности:

• на ролики устанавливаем раму. Прихватываем её с помощью сварки, предварительно обеспечив требуемое пространственное положение. Выверив положение всех элементов, окончательно их привариваем;
• привариваем уловители, концевой ролик;
• контролируем положение накатного ролика. Он должен находить на уловитель;
• проверяем геометрию каркаса;
• обшиваем раму профнастилом.

Более детально с процессом сборки откатных ворот можно познакомиться в следующем видео:

Watch this video on YouTube

Типы конструкций из профлиста

Калитка из профнастила может быть расположена рядом или находиться отдельно от ворот. Калитки, встроенные в створку ворот, уже не встречаются из-за невысокой эстетичности.

Конструкция калиток и ворот может быть разной:

• простой прямоугольный каркас с горизонтальными, косыми, перекрещенными перемычками; может быть украшен сверху или снизу сварной декоративной решеткой;
• каркас сложной оригинальной конструкции из кованого металла на фоне профнастила.

При высоком заборе над калиткой высотой более двух метров может быть установлена поперечная перекладина, также обшитая профлистом; может быть установлен небольшой навес, защищающий входящего от снега и дождя в момент открывания замка. Опорные стойки могут быть металлическими или выложены из кирпича в зависимости от общего дизайна ограждения.

По способу открывания калитки традиционно делают распашными, иногда встречаются и откатные с автоматическим открыванием.

Варианты ворот из профнастила дают еще больший простор для дизайнерского творчества: откатные и распашные, с коваными элементами, со вставками из поликарбоната и древесины.

Самая простая распашная калитка для забора своими руками, доступная даже начинающему домашнему мастеру, имеет простую конструкцию прямоугольной формы с металлическими опорами. Ниже описаны ее изготовление и монтаж.

Этапы возведения откатных ворот

Как и в случае с обычными распашными воротами, возведение откатной конструкции начинается с создания проекта, чертежа и необходимого материала для работы. Однако, при этом следует учитывать, что подготовительный этап, как и само ограждение данного типа, сложнее и обойдется дороже.

В чертеж откатных ворот обязательно должны быть включены следующие параметры:

• высота конструкции;
• ширина проема для ворот, учитывая противовес, и без него;
• размеры всех перемычек.

Помимо материала для установки данного ограждения, необходимо заранее приобрести специальные комплектующие элементы:

• направляющая балка;
• роликовые каретки;
• уловители;
• концевой ролик;
• плата, которая сдерживает качание конструкции.

Если планируется устанавливать автоматическое управление воротами, то следует дополнительно купить определенный комплект техники, в который входят фотоэлементы, редуктор и монтажное основание. Приобрести такой набор можно в специализированных магазинах.

Возведение опорных столбов

Для возведения столбов для откатных ворот можно воспользоваться той же схемой действия, что и в случае с распашной конструкцией. В качестве опоры могут использоваться:

• деревянный брус;
• бетонный столб;
• швеллер;
• металлическая труба.

Чтобы конструкция прослужила длительный период, чаще всего закладывают швеллер. Он выступает своего рода фундаментом для опор и должен быть на том же уровне, что и поверхность почвы, чтобы транспорту было удобно заезжать.

Соединение рамы

Для того, чтобы изготовить рамный каркас, потребуются профильные трубы с сечением 60х30 мм, а для удерживающих перемычек – 40х20 мм. Материал заранее режется с помощью болгарки на части, в соответствии с размерами на чертеже, обезжиривается, грунтуется и красится. После чего соединяется сварочным аппаратом наружный каркас.

Затем на раму фиксируются удерживающие перемычки на расстоянии немного меньшем, чем ширина профлиста, так как именно на них будет крепиться обшивка.

Установка конструкции и обшивка

Чтобы установить каркас, сначала необходимо на фундамент выставить ролики таким образом, чтобы дальний из них не выбивал заглушку при закрытии ворот. Затем на них ставится готовая рама, которую требуется выровнять до необходимого положения. Если все установлено должным образом, то платформы тележек, концевой ролик и уловители привариваются к конструкции.

После того как каркас зафиксирован, он обшивается листами профнастила с помощью саморезов или заклепок. Если предусмотрено в конструкции автоматическое управление, его можно установить на готовые створки.

Ворота из профлиста, выполненные своими руками, можно установить на даче, на промышленной территории и на приусадебном участке. Это достаточно экономичная и долговечная разновидность ограждения. К тому же, широкая гамма выпускаемых расцветок позволяет выбрать наиболее подходящий вариант для любого участка.

Что необходимо для изготовления откатных ворот

Прежде всего, необходимо определиться с выбором профнастила. Для забора и ворот потребуется взять стеновой вариант. Он маркируется буквой «С». Лучше всего подходят варианты:

• С10 с высотой волны 10 мм, толщиной от 0,5 до 0,9 мм, масса листа с площадью 1 кв. м – 8 кг;
• С8 с высотой волны 9 мм, толщиной от 0,5 мм, масса листа с площадью 1 кв. м – 6 кг.

Чтобы материал имел высокую устойчивость к механической деформации, выбирайте листы, имеющие не только цинковое, но и полимерное покрытие. При монтаже вам нужно следить за тем, чтобы полимерный слой не был поврежден. Цвет покрытия зависит лишь от ваших предпочтений и оформления построек на участке.

Забор можно выстроить по общим рекомендациям – для него нужно подготовить опоры, балки для каркаса и фундамент. Сложнее оборудовать откатную створку. Ее нужно оснастить элементами:

• направляющей балкой или несущей платформой;
• двумя уловителями – верхним и нижним.
• накатным роликом (он снижает массу створки, обеспечивает бесшумность ее движения);
• несущие тележки;
• плата, необходимая для снижения вибрации полотна при перемещении.

Если вы хотите установить автоматический привод, то необходимо приобрести набор, включающий в себя основание для монтажа, фотоэлементы, зубчатую рейку, редуктор, сигнальную лампу и пульт дистанционного управления. Как правило, все эти элементы продаются в комплекте, к которому прилагается тщательная инструкция.
