Автоматическая вентиляция теплицы своими руками

Как работает термопривод

Термопривод для теплицы — нехитрое, но весьма полезное приспособление. Он «умеет» автоматически открывать тепличные двери, оконца, форточки, створки именно тогда, когда это требуется.

Существуют три вида термоприводов:

— весьма простой и доступный. Ему даже не нужно электропитание для успешной работы.

Гидравлический термопривод заправлен специальной жидкостью — циклогексанолом (гексалином). Эта жидкость очень чувствительно реагирует на повышение температуры. Поэтому, когда в теплице наступают духота и мини-засуха (22-23 ºC в данном случае), жидкость начинает расширяться, толкая специальный шток. Вуаля, фрамуги теплицы открываются, впуская внутрь живительный воздух. Как только температура внутри снизится, произойдёт «отток» гексалина и теплица, соответственно, закроется.

— такой термопривод для парника сделан из компонентов, металл которых имеет различные коэффициенты линейного расширения. Если становится жарко — металл расширяется, открывая оконца. Как только температура спадает — происходит сужение и теплица вновь надёжно закрыта. Дешёвый и сердитый способ, однако такое устройство несколько маломощно и подойдёт для теплиц/парников с лёгкими створками.

— самый дорогой и «навороченный» вариант автономного проветривания. Включает в себя программируемые температурные режимы, переход на летнее/зимнее время, составление температурного расписания на месяцы вперёд (до одного года), вентиляторы и т.д. Данное решение довольно затратное с финансовой точки зрения. Кроме того потребуется бесперебойное электроснабжение, а также (желательно) аварийный генератор или даже солнечная панель, на случай внепланового отключения света.

Самодельный термопривод для теплицы

Механизм автоматического открывания форточек в теплице своими руками

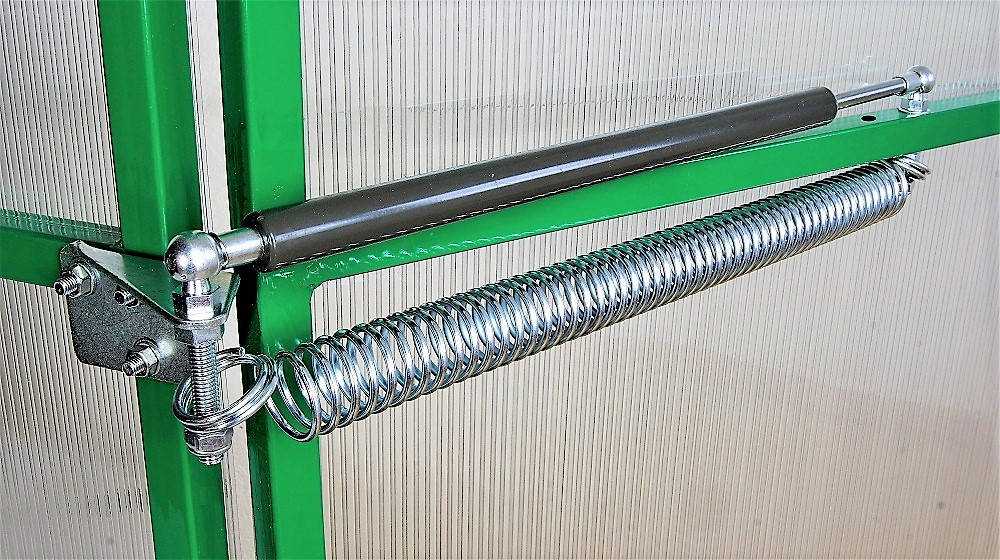

Установка термопривода

Последовательность действий при установке следующая.

Термопривод следует монтировать в охлажденном состоянии, чтобы длина выхода рабочего штока была минимальной. Его можно положить на некоторое время в холодильную камеру (не в морозильную!).
Проверить, как свободно закрывается дверь, окно или рама. Если имеются какие-либо помехи, следует их устранить. При необходимости рекомендуется смазать петли.
Далее производится разметка мест, куда будут устанавливаться кронштейны

Здесь важно найти подходящие места на открывающейся створке и на неподвижной раме теплицы. Крепление кронштейна к створке должно обеспечить работу полного хода штока термопривода.
Закрепив кронштейн на открывающейся части, следует разметить места крепления кронштейнов на неподвижной раме

Здесь важно обеспечить максимальное открытие створки в соответствие наибольшей длине выдвигаемого штока термопривода.

На концы пружины и термопривода одеть фиксаторы.
Соединить фиксаторы с шаровыми опорами, имеющимися на кронштейнах. Фиксацию следует начинать с кронштейнов находящихся на неподвижной части рамы, а заканчивать фиксацией на подвижной створке.
После проведения тестовых испытаний термопривод готов к эксплуатации.

Конструктивные особенности некоторых видов термопривода могут вносить изменения в последовательность действий при установке.

Особенности применения гидравлических открывателей окон в теплицах

Гидравлическое устройство для открытия и закрытия окон полностью независимо от электроэнергии или каких-то других, альтернативных источников питания. Основное воздействие на этот аппарат оказывает температура воздуха.

Наиболее простая модель – гидроцилиндр. Такой регулятор открытия форточек и окон прост в конструкции. Он состоит из:

• гидравлического цилиндра с рычагами;
• одного или двух плечей, соединенных с гидравликой посредством гибкого шланга;
• определенного объема воды, которые используется, как противовес внутри системы.

В расчете применения этого оборудования необходимо учитывать силу давления, которые оказывает гидравлика. Чаще всего их используют для легких, поликарбонатных сооружений. Когда температура воздуха в парнике достигает критического уровня, создается расширение закачанного в цилиндр воздуха. Это приводит в действие рычаг, который открывает фрамугу.

Когда температура в теплице падает, происходит сжимание газа. Это приводит к всасыванию в цилиндр воды из шланга. Когда масса одного шланга становится меньше второго, под действием противовеса окно закрывается.

Такие системы проветривания для теплиц имеют несколько недостатков. Главный из них – узкая специализация. Они предназначены только для маленьких помещений.

Монтаж гидравлических систем может производиться только в верхних фрамугах, установленных в потолке. Такой открыватель, проветрив теплицу, медленно закрывает дверцу. При резких перепадах температур днем и ночью эта проблема может стать причиной нарушения микроклимата внутри теплицы.

Автоматический проветриватель для теплиц своими руками

Виды

Автомат для проветривания Термопривод – 2Н

Всё еще хотите сравнить проветриватели теплиц и выбрать самое лучшее устройство? Тогда присмотритесь к автомату проветривания Термопривод 2Н. Это универсальный доводчик для теплицы, который устанавливается на форточку, окно, а также на дверь. Выполнен в виде двух рычагов, открывающих прикреплённую к ним форточку при температуре выше 24 градусов. Поднимаемая рама закрывается за счёт собственного веса и двумя возвратными пружинами. В отличие от других автоматов, которые жестко крепятся с двух сторон, в этом автомате проветривания крепление с одной стороны легко снимается. Это преимущество и дает возможность установки на дверь.

Достоинства:

• простота конструкции
• простота установки
• качество сборки
• комплектация
• приятная цена

Недостатки:

не обнаружены

Автоматизация проветривания в теплице

Автоматика такого процесса значительно упрощает работу в тепличном хозяйстве. Ведь не нужно постоянно контролировать состояние микроклимата: температуру воздуха, уровень влажности и соответствие этих факторов для конкретной культуры. Достаточно установить простые датчики и лишь периодически осуществлять проверку системы.

Используя выше перечисленные типы вентиляции, можно добиться качественного воздухообмена в замкнутом пространстве парника. Что из этих систем можно установить у себя в хозяйстве?

1. Электрическое оборудование, с датчиками контроля температуры и реле.
2. Гидравлические системы управления микроклиматом.
3. Биметаллические типы вентиляции.
4. Автоматизировать закрывание и отпирание форточек.

Какие нюансы нужно знать и учитывать при использовании таких автоматических вентиляционных систем теплиц, чтобы поддерживать необходимый баланс влажности и температуры окружающей среды?

Электрическая автоматика

Одна из лучших систем, которую можно использовать сегодня для установки в парниках. Принцип работы строится на наличии датчика показателя температуры и реле с дальнейшим его подключением к вентилятору.

Электрическое проветривание работает по следующей схеме. Если температура поднимается к установленному пределу, срабатывает реле и запускается вытяжка. Разогретая воздушная масса будет удаляться через вытяжной вентиляционный канал, а свежий более прохладный воздух поступать через приточные отверстия или не герметичные конструкции накрытия парника.

Важно, чтобы объем подаваемого свежего воздуха был приблизительно равен удаляемой массе! Если будет недостаточно естественного притока, можно добавить в стенах принудительную приточную систему. Кроме достаточного объема свежего воздуха, это даст более интенсивное охлаждение, и как результат сократит время работы электрических вентиляторов. Автоматическая вентиляция теплиц, функционирующая по этому принципу, позволяет очень точно контролировать микроклимат внутри помещения

Автоматическая вентиляция теплиц, функционирующая по этому принципу, позволяет очень точно контролировать микроклимат внутри помещения.

Однако, как и любая система, есть и один недостаток, это обязательное наличие подключения к электросети. При внеплановых отключениях питания, вся теплица подвержена опасности. Устранить это можно дополнительными источниками электричества.

Иногда рекомендуют установку солнечных панелей, или ветрогенератора. Но, такие системы очень дороги, и требуют определенных условий для своей работы. Лучше всего. Установить аварийный бензиновый или другой подобный генератор, с автоматической системой включения при отсутствии основного питания.

Также довольно сложно без опыта правильно смонтировать всю систему вентилирования, и установить привода вентиляторов. Но, в таком случае лучше всего обратится к специалистам, которые сделаю все очень быстро и качественно.

Гидравлика

Гидравлические системы автоматики функционируют наравне с электрическими аналогами, но, при этом не требуют дополнительного источника питания. Ведь вся схема построена на принципе физических и механических процессов.

Автоматическая вентиляция теплицы с гидравлическим приводом работает при нагревании сосуда с жидкостью залитой цилиндре.

Эту емкость, как правило, располагают рядом с открывающейся фрамугой, под потолком. При повышении температуры окружающего воздуха, жидкость в цилиндре расширяется передавая усилие на шток, который открывает створку окна. После охлаждения объем жидкости ужимается, давая возможность закрыться открытой форточке.

Эффективная работа гидравлической автоматической системы вентилирования вполне выполняет работу по поддержанию необходимого микроклимата в парнике. Но, самое главное, она полностью независима от каких либо источников питания, а также не требует никакого постоянного наблюдения за ее работой.

Гидравлическую автоматическую вентиляцию в теплице можно собрать своими руками, даже с обычных пластиковых бутылок. Но более надежные и эффективные, это устройства произведенные фабричным способом.

Обзор

Как проветривать парник правильно

На самом деле процесс проветривания парников ограничен только требуемой температурой и влажностью внутри сооружения. Ведь основная задача – создать оптимальные условия для произрастания растений. Поэтому предлагаем ознакомиться с основными правилами:

• Нельзя создавать условия, при которых внутри теплицы возникнут сквозняки.
• Для равномерного проветривания проемы с открывающимися рамами надо устанавливать равномерно по всей длине строения.
• Проветривать парник лучше вечером и утром, когда температура снаружи является более благоприятной для растений.
• Высаживайте внутри теплице только те растения, для которых влажностной и температурный режим произрастания будет приблизительно одинаковым.
• Приобретайте механизмы проветривания строго по нагрузке, которую они могут выдержать. Об этом производитель обязательно указывает в паспорте изделия. Для этого дополнительно вам придется определить вес форточки.

Бренды и модели термоприводов

На данный момент на отечественном рынке представлено широкое разнообразие моделей данных устройств.Они различаются такими нюансами как:

— термопривод с доводчиком от обычного отличается тем, что его можно поставить на торцевую дверь/форточку. Так же он исключает «хлопанье» двери или форточки.

— может варьироваться от полугода до нескольких лет.

— чем прочнее металл, тем больший вес фрамуги устройство может выдержать.

Ниже приведён список самых популярных брендов.

Термопривод Vent-L

Уфопар

Характеристики:

• Диаметр корпуса — 42 мм.
• Длина корпуса — 160 мм.
• Диаметр штока — 8 мм.
• Длина штока — 70 мм.
• Температура начала срабатывания — любая (устройство настраивается).
• Допустимая нагрузка -100 кг.
• Макс. угол открытия — до 50°.
• Встроенный механизм возврата штока в исходное положение.

Стоимость — от 110 рублей.

Дуся Sun

• Температура открывания — от +16 °С.
• Срабатывает на закрытие — +25°С.
• Макс. диапазон открытия форточки — 45 см.
• Допустимая нагрузка — до 7 кг.
• Возвратные пружины — 1 шт.
• Каркас — алюминий (1,0 мм).

Стоимость — от 64 рублей.

Термовент

• Температура открывания — от +17°С.
• Срабатывает на закрытие — +25°С.
• Допустимая нагрузка — до 7 кг.
• Макс. температура открывания 30°C.
• Нормальная сила закрывания -0,5 кг.
• Макс. диапазон хода открывания форточки — 45 см.
• Материал — сталь, алюминиево-цинковое покрытие.

Стоимость — от 1 760 рублей.

Дубрава

Характеристики:

• Температура открывания — от +22°С.
• Температура полного открытия — +26°С.
• Предельное усилие на шток — 200 кг.
• Номинальное усилие открывания (подъема) — 5-10 кг.
• Рабочий ход штока — 100 мм.

Стоимость — от 1 600 рублей.

«Термопривод»

Следующая модель – «Термопривод». Эта разработка отечественного производителя из Красноярска может открыть форточку или дверь массой до двадцати килограммов. Но лучше использовать ее на оконных и дверных конструкциях массой до десяти килограммов. Наибольший угол открытия составляет 45 градусов.

Такая конструкция работает с использованием термического цилиндра гидравлического типа. Изготовитель дает двадцатилетнюю гарантию на свою продукцию. Осуществить монтаж такой системы собственноручно довольно просто – в инструкции есть подобная схема установки этой модели.

Open Planet

Еще одно решение, о котором хочется рассказать, имеет название Open Planet. Производитель гарантирует, что это приспособление создает в тепличном помещении идеальный микроклимат для культивирования растений. Благодаря ему температуру в парнике можно регулировать в диапазоне от 15 до 25 градусов.

Эта модель имеет усиление конструкции при помощи двух пружин, что дает возможность применять ее не только на форточках, но и на дверях. Изготавливается автопроветриватель из нержавеющей стали. Но на холодное время года его лучше демонтировать, чтобы цилиндр не деформировался.

Воля

Характеристики:

• Температура открывания — от +16 °С.
• Срабатывает на закрытие — +25°С.
• Макс. угол открытия — до 50°.
• Допустимая нагрузка -100 кг.
• Рабочий ход штока — 100 мм.
• Конструкция — металлическая оцинкованная.

Стоимость — от 1 400 рублей.

Термопривод ТП-04

• Температура открывания — от +22 °С.
• Срабатывает на закрытие — +26°С.
• Макс. диапазон открытия — 45 см.
• Допустимая нагрузка — до 10 кг.
• Регулировка рабочей длины термопривода.

Стоимость — от 940 рублей.

Шмель

• Температура срабатывания — от +16°C (полное раскрытие форточки при +32°C).
• Допустимая нагрузка — до 15 кг.
• Рабочий ход штока — до 90 мм.
• Макс. угол открытия — 85°.
• Функционирует со всеми типами форточек теплиц из поликарбоната.
• Регулировка рабочей длины термопривода.
• Наличие резервуара для специальной жидкости.

Стоимость — о 1 800 рублей.

Основные задачи и преимущества использования термоприводов в простых тезисах:

Принцип действия и функциональность

Биметаллическая система состоит из нескольких железных пластин. Каждая из них имеет отличную друг от друга структуру и свойства. В процессе нагревания пластины увеличиваются в объеме с различной интенсивностью, поднимаю форточку и создавая вентиляционное отверстие. При снижении температуры окружающего воздуха происходит обратный процесс, и автоматическая форточка становится на место.

Достоинством подобных устройств служит относительно не высокая стоимость и полная энергонезависимость. Их единственным недостатком является низкая эффективность, поскольку линейное расширение металлов не способно обеспечить создание большого канала для вентиляции. Кроме того, малейшие перекосы, разбухания или затирания окна, существенно снижают продуктивность работы системы, в результате чего вентиляция в теплице будет нарушена.

Гидравлический автомат отличается большей функциональностью по сравнению с биметаллическим. Принцип его работы основан на разности температур, возникающей между машинным маслом и материалом поршня. При нагревании воздуха вокруг цилиндра, возникает движущая сила, которая выталкивает металлическую направляющую, открывающую форточку. Снижение температуры окружающей среды характеризуется прямо противоположным эффектом, поскольку объем масла возвращается в первоначальное состояние и поршень становится на место, закрывая вентиляционный канал.

Принцип работы гидро- или пневмоцилиндра

Проветривание теплиц посредством гидравлического автомата позволяет получить максимально комфортные условия для развития растений. Кроме того, температурные показатели срабатывания привода можно корректировать, изменяя параметры и выставляя необходимые величины его включения.

Пневматическая модель автоматики функционирует по схожему принципу. В процессе нагревания, воздух, расположенный внутри герметичной емкости, расширяется и через резиновую трубку небольшого диаметра подается к поршню. Создающаяся при этом сила, выталкивает шток, открывая окно и обеспечивая теплицу свежим воздухом. В процессе остывания, давление в цилиндре падает, и поршень возвращается на место.

Вентиляция в теплице путем установки пневматического автомата сопряжена с некоторыми трудностями, которые заключаются в громоздкости, высокой инерционности и зависимости от атмосферного давления.

Детали трансмиссии

Преобразование вращательного движения в поступательное выполняется червячной передачей, включающей гайку, приваренную к отрезку уголка на створке, и 100 см шпильку с метрической резьбой, которая жёстко соединена с валом двигателя.

Основной трудностью будет найти подходящую переходную муфту для соосной передачи между валом и шпилькой. Если из стандартных вариантов ничего не подходит, проявим смекалку и отведём время филигранной работе. Зажмите шпильку в тисках и просверлите в её торце продольное отверстие, диаметр которого соответствует толщине вала. Глубина отверстия — 12–14 мм, старайтесь делать его максимально соосным со шпилькой, периодически смачивайте сверло машинным маслом.

На расстоянии в 20 мм от того же края сделайте напильником две проточки с обеих сторон. По их центру проделайте ещё одно сквозное отверстие сверлом 3,3 мм, затем пройдитесь метчиком № 1 и нарежьте метрическую резьбу на 4 мм. Если толщина вала 2 мм и более, треугольным надфилем сделайте на нём пару насечек, чтобы расстояние от края соответствовало положению отверстий в шпильке. Для плотного зажатия вала используйте винтовые штифты от дверных ручек, либо обычные болты.

Гидравлическая вентиляция

Такая вентиляция надежна и долговечна, и благодаря этим свойствам широко распространена. Гидравлическая вентиляция – это система рычагов, которые соединены с форточками парника. Работа такой системы заключается в расширении жидкости в процессе ее нагрева.

Гидравлическая вентиляция

Принцип работы такой вентиляции достаточно прост: при помощи высоких температур жидкость нагревают, а при низких температурах она сжимается. При повышении температуры, когда жидкость расширяется, рычаги открывают форточки, а при охлаждении – фрамуги закрываются.

Минусом гидравлической вентиляции парников является то, что форточки закрываются очень медленно и, в результате, растения могут погибнуть из-за снижения температуры.

Также еще один недостаток – это дороговизна процесса проветривания из-за сложных технологических процессов и самого производства, но эти все недочеты можно перекрыть высокими преимуществами системы гидравлической вентиляции парников.

Как сделать небольшой гидравлический автомат?

Монтаж и установка термопривода

Часто монтаж термопривода можно сделать простой отверткой или шуруповертом. Например, для термопривода Термовент ДВ с доводчиком нужно ввинтить всего 6 саморезов-сверл, входящих в комплект.

Всегда следуйте инструкциям к конкретным моделям термоприводов (автопроветривателей)

Есть тонкости:

• планируемую разметку делайте когда вам удобно, а вот сам монтаж лучше осуществлять не дожидаясь утреннего нагревания теплицы. Т.е. рано утром.
• проконтролируйте при монтаже, чтобы детали термопривода не касаются профиля и других элементов теплицы — открываясь/закрываясь каждый день по многу раз при касании изделие быстро придет в негодность
• для дополнительной защиты от ветра все-таки не помешает самая простая цепочка — при сильном ветре с нагрузкой более 200 кг — термопривод не выдержит нагрузки, а вот цепочка вполне поможет.
• У термоприводов более мощных производителей, например, Уфопар-М, расчитанных на большой вес форточек и дверей монтаж занимает достаточно большое время и требует, например, для большей точности настройки температуры открытия нужен солнечный экран, чтобы срабатывание термопривода было более точным.

Вот пример этапов установки термопривода Уфопар-М:

• Установка основания с кулисой на дверь
• Установка рычага на верхний косяк двери
• Установка гидроцилиндра в рычаг
• Установка возвратной пружины (для закрывания двери при понижении температуры)
• Установка солнечного экрана (для предотвращения срабатывания гидроцилиндра при ярком солнце, но низкой температуре)
• Установка съемной противоветровой цепочки (чтобы порывы ветра не сломали дверь теплицы)

Автоматы для проветривания теплиц. Обзор

Наиболее популярными на современном рынке являются:

1. Autovent XL. Английское устройство предназначено для открывания небольших форточек (до 5,5 кг) на высоту до 30,5 см. Автомат срабатывает при температуре от 12°C.
2. Autovent MK-7. Обладает такими же характеристиками, как и предыдущий. Разница состоит в конструкции: Autovent MK-7 усилен сразу тремя пружинами.
3. Мощный датский аппарат «Мегавент» открывает форточки на высоту до 45 см. Вес поднимаемой конструкции может составлять до 24 кг.
4. Super Autovent MK-7 является популярным автоматом для проветривания теплиц. Характеристики его следующие: грузоподъемность – до 16 кг, высота открывания форточки – до 45 см. Стоит отметить, что в данном аппарате можно самостоятельно настраивать диапазон рабочих температур.
5. Система автоматики «Туймазы» предназначена для установки как на форточку, так и на дверь. Стоит отметить непривычную грузоподъемность, которая составляет 100 кг. Форточка при этом поднимается на высоту до 40 см. Диапазон рабочих температур – от 16 до 25°C.
6. «Дуся Сан». Находится в доступной ценовой категории и считается достаточно эффективным и надежным аппаратом.
7. Гидроцилиндр «Упофар» также способен выдержать большой вес форточки и довольно широкий диапазон рабочих температур. Стоит отметить, что после установки цилиндр не нуждается в уходе и ремонте около 5 лет.
8. Датский «Гигавент». Устройство для проветривания теплиц способно поднимать 30-килограммовые форточки на высоту до 45 см. Также аппарат оборудован системой антисрыва и легко монтируется на любой тип форточек.

Автомат для проветривания теплиц с несколькими ёмкостями

Когда на большую тару из металла действует солнце, то в ней нагревается вода и перетекает в меньшую ёмкость. Таков принцип работы данного автомата. Для большего понимания нужно рассмотреть его действие в разрезе:

• в маленькой банке накопилась вода. Следовательно, емкость опускается, и дверь теплицы приоткрывается. В качестве емкости может выступать любая жестяная банка или канистра объемом не больше 4 литров.
• После этого требуется изготовление трубок для переливания жидкости. Их длина должна быть такой, чтобы концы трубок касались дна.
• С помощью сварочного аппарата трубки крепятся к цистерне.

После этого автомат для проветривания теплицы можно считать сделанным лишь наполовину. Поэтому необходимо приготовить вторую ёмкость:

• так же, как и в первую емкость, нужно поместить трубку во вторую;
• крышка банки просверливается, диаметр отверстия должен получиться не более трёх миллиметров;
• банка заполняется водой до уровня трубки в один сантиметр.

Таким образом, можно считать, что автомат для проветривания с ёмкостями для теплиц – одно из лучших приспособлений. К сожалению, не обошлось без минуса – он поднимает лишь небольшие дверцы.

Принцип работы устройства

Принцип работы системы «автоматической форточки» основывается на нагревании жидкости в термоцилиндрe под воздействием солнечного тепла. Нагреваясь, жидкость расширяется, вследствие чего приводится в движение поршень, открывающий форточку. При снижении температуры воздуха вечером или при похолодании, объем жидкости уменьшается, и форточка закрывается.

Установить «Открывашку» в теплице можно при помощи обычной отвертки за считанные минуты!

Такой автомат для проветривания может функционировать в любой тепличной конструкции, а его установка в форточке настолько проста, что ее можно произвести самостоятельно. Форточка открывается в диапазоне до 45 см. Доступна регулировка температуры, при которой начинает открываться форточка (от 23°C). При 38°C шток выдвигается на максимально доступную длину. Максимальный вес форточки — 15 кг.

Видеообзор и демонстрация работы автомата для проветривания теплицы «Открывашка»

Данная модель отличается от более дешевых российских и особенно китайских аналогов усиленной металлической конструкцией и надежным ремонтопригодным гидроцилиндром!

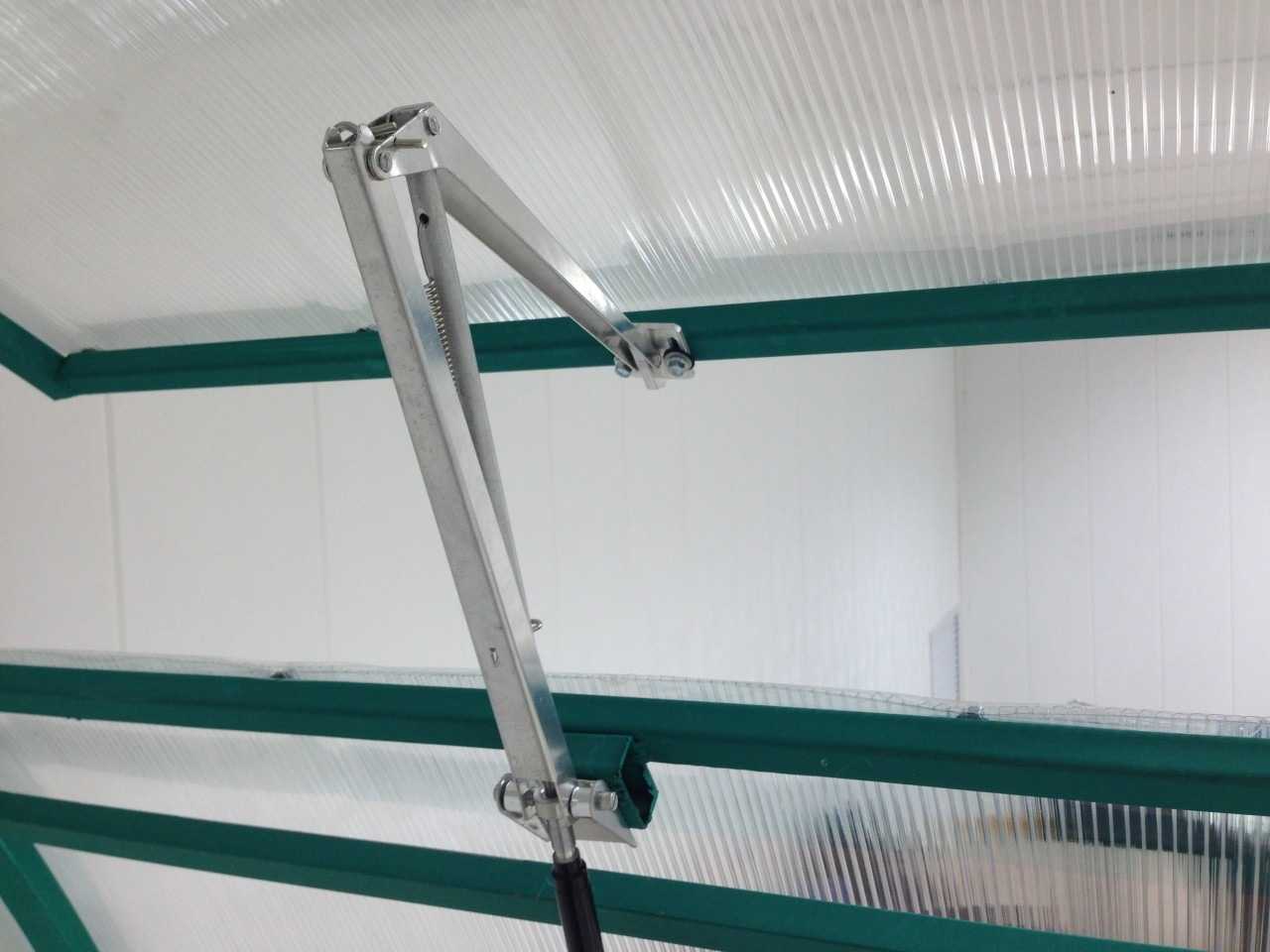

Так выглядит установленное устройство в рабочем положении
