Навес для машины своими руками

Заливаем фундамент и возводим каркас

Строительство навеса начинается с очистки участка под него. Выбранная территория очищается от мусора и верхнего слоя грунта. По периметру участка 6х3 метра вкапываются деревянные колья, между которыми натягивается веревка, для выравнивания границ площадки. После того как она будет готова, переходим к закладке фундамента. Для этого нужно выкопать 6 ям на глубину промерзания почвы, примерно 1-1,2 м. Ямы выкапываются в два ряда по 3 ямы, расстояние между всеми ямами 3 м.

На дно ямы утрамбовывается слой щебня и песка около 10 см. Затем наливается слой бетона, это еще 10 см и устанавливается профтруба 80х80 мм. После того как труба будет выставлена по уровню, можно залить ее бетоном до земли и поставить подпорки, чтобы она не наклонилась. Опорки не убираются, пока бетон не наберется прочности, это примерно неделя времени.

Следующий этап это приваривание ребер жесткости металлоконструкции. Для этого профтруба 50х40 мм укладывается на три опоры и присоединяется сваркой. Работать нужно как минимум вдвоем, поскольку одному поднять тяжелые элементы очень сложно. Далее к ребрам жесткости привариваются фермы, расстояние между которыми составит 1,5 м.

После этого к вершинам ферм приваривают прогон. Параллельно приваренному прогону привариваются оставшиеся профтрубы 50х25 мм с расстоянием между ними 60-62 см, по обеим сторонам крыши. На этом сбор металлоконструкции будет завершен.

Монтируем крышу своими руками

Завершает процесс строительства навеса – крепеж поликарбоната. Сначала каждый лист поликарбоната разрезается на 3 части длиной по 2 м. По краю крыши нужно оставить припуск 10-15 см. К металлической конструкции лист прикручивается при помощи метиза (саморез с резиновым уплотнителем и шайбой). Предварительно просверливается отверстие по диаметру больше самореза на 2 мм. Саморез вкручивается строго перпендикулярно, плотно, но не чрезмерно, чтобы не повредить материал.

Между собой листы поликарбоната скрепляются специальным профилем. Такое соединение герметично и надежно. Стык поликарбоната на вершине фермы нужно сделать при помощи углового профиля. Таким образом, на каждой стороне навеса будет закреплено по 6 листов поликарбоната. Торцы поликарбоната закрываются торцевым профилем, что предотвратит попадание воды и пыли.

На этом строительство двускатного металлического навеса своими руками закончено. Сделать такую работу под силу начинающему мастеру. Главное соблюдать инструкцию и технические требования. Удачи!

Как поставить столбы для навеса

Как сварить каркас своими руками

Самая простая конструкция навеса — односкатная на основе простых прогонов, так как при её изготовлении отсутствует необходимость загиба профильных труб. Они собираются с помощью ферм с параллельными поясами, закреплённых на опорах под углом.

Односкатный навес является самой простой конструкцией

Далее необходимо сделать несколько шагов:

1. Сначала нужно отмерить и нарезать из профильной трубы все силовые элементы конструкции.

2. Для сборки рамы надо разложить элементы на горизонтальной плоскости и по возможности закрепить струбцинами для защиты от ненужных движений. Прихватите места стыка сваркой, убедившись в соответствии размеров по чертежу, проварите стыки полностью.

Изготовление ферм

Металлическая ферма — несущая конструкция с зигзагообразно расположенными силовыми элементами между поясами. Существуют различные конструкции ферм, применяемых при постройке навеса из профильной трубы.

Конструкция фермы конкретного навеса может быть разной

Последовательность изготовления фермы:

1. Эти элементы свариваются согласно чертежу на горизонтальной плоскости. При этом нужно прижимать их струбцинами сначала на прихватки. Затем, убедившись в правильности размеров, провариваются стыки полностью.
2. Первая изготовленная ферма будет шаблоном для сварки остальных.
3. После окончания работ швы нужно зачистить болгаркой, далее просверлить отверстия для крепежа кровли по верхней стороне фермы.

Фермы из профильной трубы делаются по шаблону

Как согнуть трубы

Для арочных ферм необходимо загибать профильные трубы. Для этого можно воспользоваться ручным или электрическим гибочным станком. Если такового нет, то можно сделать данную работу вручную, одним из нескольких способов.

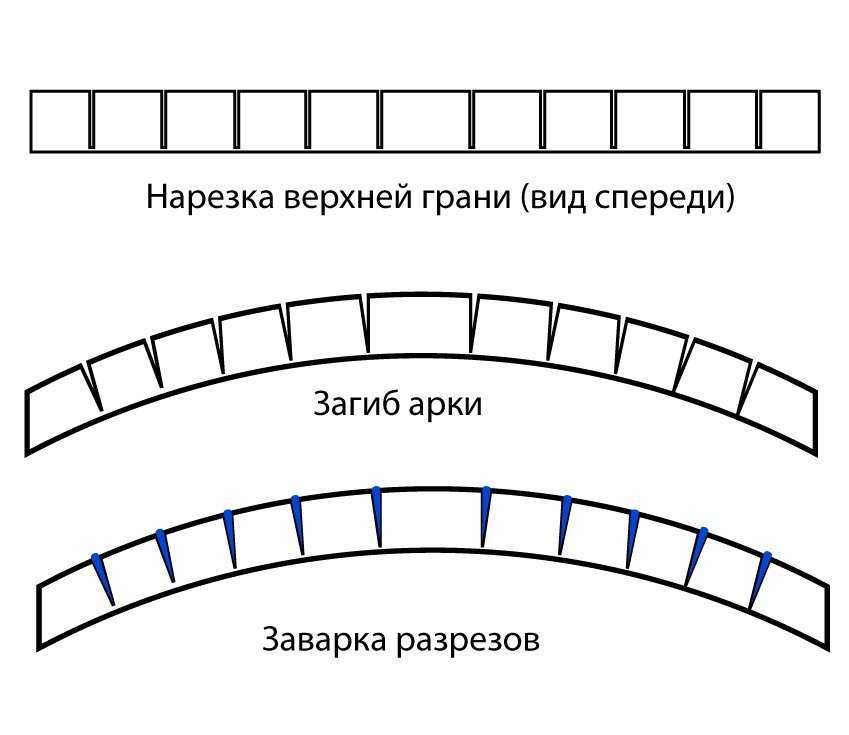

Надрезка

Проводится загиб следующим образом:

1. Сначала нужно сделать надрезы болгаркой на верхней грани трубы с шагом 10–15 см (зависит от радиуса планируемой арки).
2. Теперь можно сгибать трубу от середины, предварительно зажав заготовку в тисках.
3. В конце необходимо заварить расширившиеся пропилы, а также зачистить швы болгаркой.

Надрезка является одним из способов загиба профильной трубы

Набивание песком

Метод, который не требует наличия специальных инструментов. Выполняется эта работа следующим образом:

1. Сначала нужно заварить или забить пробкой один конец трубы.
2. Теперь можно засыпать песок в полость, забить пробку с другого конца.
3. Подогреть резаком, гнуть по нужному радиусу.

Видео: как согнуть трубу без трубогиба

Установка и крепление опор для навеса

Этот этап работ проводится по следующему плану:

1. Сначала нужно очистить участок, наметить место установки навеса.
2. Далее надо выкопать ямки (50*50 см, глубиной 70 см) под столбчатый фундамент.
3. Теперь можно приготовить бетон, смешав цемент, песок и щебень (фракции 5–20) в пропорции 1:2:2.

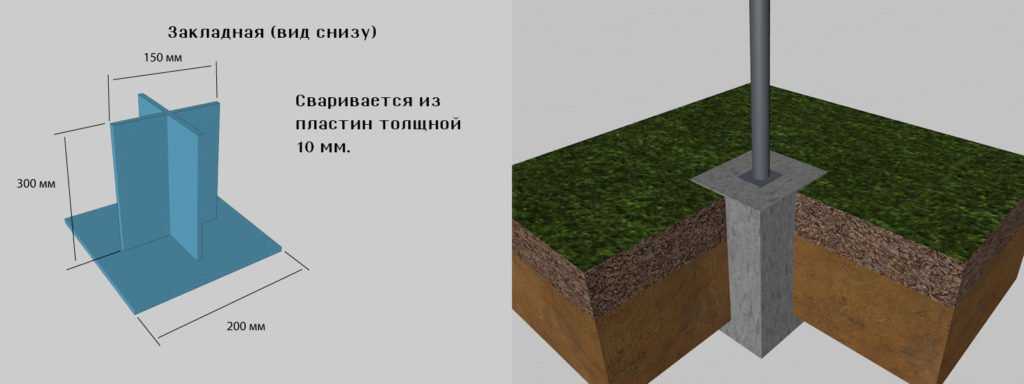

4. Залить его в ямки, утрамбовать, вставить закладные. Фундамент нужно оставить на 4–5 дней, прикрыв сверху полиэтиленовой плёнкой. При это каждый день его придётся поливать водой.
5. Теперь можно приступать к монтажу опор. Их нужно отрезать с запасом 5–10 см, поскольку возможны небольшие неровности площадки.
6. Выставлять их необходимо поочерёдно, проверяя вертикаль с помощью уровня. Теперь опоры можно приварить к закладным.
7. Теперь с помощью лазерного нивелира или гидроуровня нужно найти самую низкую точку на опорах, поставить метку на нужной высоте. Её необходимо «перенести» на оставшиеся опоры. Таким образом вы добьётесь того, что все метки будут в одной горизонтальной плоскости.
8. В конце опоры по меткам нужно обрезать болгаркой.

Схема поможет качественно выполнить работу

Этап второй. Разметка и заливка фундамента

Если вы планируете построить своими руками небольшой навес для одной машины, вам будет достаточно четырех стоек. Навес для нескольких машин предполагает увеличение их количества.

Разметив территорию, пробурите лунки, глубина которых должна быть не менее 50-60 см. В них вставляются трубы, которые вы предназначили для стоек. Толщина труб должна быть не менее 80 см., высота – 3 метра. Залейте трубы раствором, который приготавливают своими руками из расчёта: цемент одна часть, песок 3 части, щебень 3 части, 1.5 части воды. Можно использовать готовый раствор, но это увеличит стоимость навеса.

К стойкам необходимо приварить металлические подпятники и залить бетоном, установив стойки на место установки.

Время полного застывания бетона 2-3 дня, по истечение этого срока вы можете приступать к выравниванию пола. Материал, из которого вы изготовите покрытие пола зависит от вас: это может быть асфальтовое покрытие, тротуарная плитка, также вы можете залить пол бетоном.

В случае использования бетона, продолжить монтажные работы вы сможете не ранее, чем через неделю. Бетон должен хорошо застыть. Если вы проводите строительные работы в жару не забывайте время от времени сбрызгивать бетон водой, таким образом вы предотвратите возникновение трещин.

Кровля навеса

Козырек навеса изготавливают из:

• шифера. Прост в установке, но много весит и требует тщательного просчета нагрузки на фермы. Выпускается малым ассортиментом расцветок;
• профнастила. Стоит дороже, но выпускается большим ассортиментом. Его выбирают не только для автостоянок, но и для хозяйственных построек;
• сотового поликарбоната. Стоит не дорого, пропускает солнечный свет, эстетически привлекателен. Не очень подходит для автомобиля, так как, из-за создаваемого им парникового эффекта, авто будет в солнечные дни нагреваться.

Выбор конкретной кровли зависит от желания владельца навеса. Для каждого типа есть свой способ их крепления.

Основные этапы работ по изготовлению и монтажу ферм своими руками

До монтажа ферм выполняют работы по планировке участка, установке опор, бетонированию фундаментов опор, привариванию боковых связей или боковых ферм. Затем монтируют поперечные фермы.

Порядок выполнения работ по изготовлению и монтажу ферм:

• На ровной поверхности сваривают фермы.
• Обрабатывают фермы антикоррозионной грунтовкой, дважды окрашивают. Не окрашивают места под приварку ферм к опорам. Можно эти работы выполнить и после монтажа ферм, но на высоте красить неудобно.
• Поднимают фермы, устанавливают на опоры, выверяют углы и горизонтальность, приваривают к опорам. Эти работы выполняет бригада из нескольких человек.
• Закрашивают места сварки.
• Монтируют обрешетку, укладывают кровельное покрытие.

Как сварить фермы

Сборку ферм производят на ровной площадке. Перед сборкой нарезают заготовки, зачищают от ржавчины, сошлифовывают заусенцы на срезах. Элементы фермы скрепляют струбцинами, проверяют размеры, углы, плоскостность. Сваривают конструкцию с одной стороны, дают остыть, переворачивают на другую сторону. Снимают струбцины и проваривают вторую сторону. Затем сошлифовывают валик на шве. Особенности сварки ферм Вы можете увидеть на нашем видео:

Двускатный навес из профильной трубы: с чего начинать работы

Стандартный двускатный навес в форме домика состоит из следующих элементов:

• опорные плиты и фундамент;
• основание;
• колонны из профильной трубы;
• кровельные фермы;
• обрешётка;
• кровля;
• дополнительные элементы по необходимости — система водостока, освещение.

Навес для парковки машины

Работа по строительству навеса сводится к таким шагам:

1. Разработка проекта. Чертёж постройки.
2. Покупка материалов. Подготовка и приобретение инструментов.
3. Создание фундамента и основания под навес.
4. Монтаж колонн.
5. Сборка связующих креплений и кровли.

Прежде чем браться за проект, желательно выбрать подходящее место на участке и тщательно его изучить. Площадкой может выступить ровный грунтовой, забетонированный или плиточный участок. Также лучше, если площадка будет находиться на возвышенности. В таком случае отпадёт проблема оборудования дренажа: осадки будут стекать сами.

Этап первый – проекты и чертежи

Даже такая небольшая постройка своими руками, как навес для машин, требует предварительной подготовки. Первым этапом будет создание чертежей и проекта.

1. Высота навеса должна быть немного больше, чем высота машины с грузом, положенным на багажник. Случаются ситуации, когда сразу разгрузить машину не получается, например, если погода внезапно испортилась.
2. Слишком высокий навес не сможет защитить машину от косого ливня или дождя. Поэтому учитывайте это обстоятельство и рассчитывайте оптимальную высоту стоек. Рекомендуется строить навес, высота которого будет равна 2.5 м.
3. Заранее просчитывайте количество парковочных мест под навесом.

Односкатный навес из профнастила чертеж. Подготовительные работы: разработка чертежа

Для начала необходимо точно определиться с местом размещения навеса, так как это очень важно для выбора материала будущей конструкции и покрытия кровли. Лучше всего размещать их на ровной местности или возвышенности, так как там легче будет сделать необходимый дренаж

Если вы решите построить конструкцию в низине, то собирающаяся вода «заставит» вас делать дополнительную ливневую канализацию, что повлечёт за собой непредвиденные расходы.

Выбор места для строительства навеса — очень важный этап работы

Также важно сделать предварительный чертёж навеса из металлического профиля. Кроме расположения стоек, необходимо учесть сечение профильных труб

Если длина конструкции не будет превышать 6 м, а ширина 4 м, то для устройства опор можно взять трубу с сечением 60х60 мм. Для возведения конструкции больших размеров берут трубу с сечением 80х80 мм.

Предварительный чертеж навеса из профильной трубы необходим для расчёта материала

Список необходимых инструментов

Для изготовления металлического навеса вам понадобится определённый набор инструментов:

• строительный уровень;
• штыковая лопата;
• аппарат для сварки;
• рулетка;
• правило (уровень);
• дрель;
• болгарка;
• перфоратор;
• болты и шайбы;
• профильные металлические трубы;
• шурупы для кровли со специальными прокладками;
• строительный уголок;
• поликарбонат, профнастил или шифер;
• цемент, песок, средний гравий;
• фланец.

Расчёт необходимого количества профильных труб

Для возведения небольшого односкатного навеса необходимо произвести точные расчёты и составить предварительный чертёж:

1. Навес длиной в 6 м должен иметь 8 опорных металлических стоек. Для этого можно использовать металлический профиль с сечением 80х80 мм. Толщина стенок трубы должна быть более 3 мм для большей устойчивости конструкции.

   Опоры для навеса из профильной трубы должны быть крепкими

2. Одна сторона конструкции должны быть выше второй в зависимости от выбранного кровельного материала. Так, например, для поликарбоната будет достаточно угла наклона от 20 до 25 градусов.
3. Для каждой пары стоек должны быть предусмотрены конструкции усиления, называемые фермами. Они изготавливаются из равнополочных уголков или профиля с сечением 60х60 мм.

   Основной метод соединения металлических деталей — сварка

4. Обрешётку наваривают с шагом в 1 м из металлической профильной трубы сечением 40х40 мм. Такой навес может выдержать около 400 кг снега при условии, что конструкция будет установлена стационарно.
5. Для устройства стоек понадобится 8 профильных труб.
6. Для обрешётки кровли понадобится 12 профилей. В некоторых случаях владельцы домов экономят, устанавливают вместо 8 стоек всего 6. Также можно сократить количество труб для обрешётки, но специалисты не рекомендуют этого делать, поскольку это приведёт к потере жёсткости, а в будущем и к разрушению всего сооружения.

   Количество стоек должно быть таковым, чтобы в жёсткости конструкции не было сомнений

7. Основа односкатного навеса представляет собой треугольник из профильных труб, который имеет один угол в 90 градусов. Его больший катет должен равняться расстоянию, которое соответствует длине от торцевого края стойки до стены здания или до внешней стороны противоположной стойки, если навес построен вдалеке от других домов.

Виды конфигурации крыши и их преимущества

Форму крыши определяет кровельный материал, размещение по отношению к строению. Наиболее распространенные кровельные формы изготовления навеса:

Фото, чертеж и схема крыши

1. Односкатная наклонная крыша – простой способ устройства стоянки машин на дачном участке. Она экономна, не требует особых навыков, профессионализма при строительстве, быстро возводится, устойчива к сильным ветрам.
2. Двускатная крыша (вальмовая) – более жесткая, имеет высокие ветрозащитные характеристики.
3. Арочная форма обладает повышенной жесткостью, очень стойкая. Создавая арочный навес, угол уклона необходимо сделать не выше 10 градусов. При обустройстве арочных систем не нужен монтаж желоба водостока.

Как сделать навес из поликарбоната для автомобиля своими руками?

Оптимальная высота постройки из поликарбоната составляет 2,2-2,5 метра. Более высокая конструкция не защитит автомобиль ни от дождя, ни от снега.

Подготовка материалов

Для строительства навеса своими руками потребуется:

1. Несущая арка. При наличии трубогиба ее можно изготовить самостоятельно. Если же такого инструмента нет, то необходимые по размеру элементы можно заказать в строительной фирме.
2. Профильная труба для обрешетки сечением в 40х20 мм.
3. Профильная труба для прогонов сечением 60х40 или 60х60 мм.
4. Профильная труба квадратного сечения для опорных столбов сечением в 80х80 мм, 100х100 мм, 60х60 мм.
5. Щебень или цементно-песчаная смесь.
6. Пресс-шайбы.
7. Оцинкованные саморезы.
8. Анкерные болты. Они нужны будут в том случае, если конструкция устанавливается на твердое покрытие.
9. Сотовый поликарбонат толщиной в 10 мм.

Изготавливая своими руками арочный навес нужно иметь в виду, что его угол уклона должен быть более 10 градусов.

Этапы работ

В первую очередь на площадку устанавливаются опорные брусья. Расстояние между их осями должно быть равно ширине кровли минус 240 мм. Шаг между ними зависит от климатических условий. Если предполагаются большие снеговые нагрузки, то это расстояние должно быть равно 1-1,5 м.

Установка стоек своими руками:

1. Выкопать ямы глубиной в 50-150 см и диаметром не менее 150 мм.
2. В полученные отверстия установить стойки и проверить их вертикальность с помощью строительного уровня.
3. Залить столбы бетоном или засыпать битым кирпичом, гравием или щебнем и закрепить песчано-цементным раствором (1:3).
4. Примерно в течение трех суток раствор необходимо периодически поливать водой. За это время он выстоится и наберет нужную твердость.
5. По истечении трех суток стойки по периметру и по ширине крыши соединить горизонтальными балками.
6. Собрать остальную часть конструкции, в которую входит обрешетка и дугообразные профильные трубы. Для их крепления к несущим балкам следует использовать вертикальные распорки.
7. Шаг между элементами обрешетки должен быть в 70 см, расстояние между арками – до 1 метра.

Устанавливать каркас навеса можно с помощью болтовых соединений или сварки.

Монтаж листов поликарбоната

Для крепления на навес делаются заготовки, длина которых должна быть равна длине арки плюс 100-150 мм. Резать листы можно дисковыми пилами по алюминию, не снимая при этом защитную пленку. Укладывается материал пленкой наружу, так как именно она защищает от ультрафиолетовых лучей.

Порядок работ.

1. К аркам прикрепить нижние части стыковочного профиля. Расстояние между элементами должно быть равно шагу раскладки листов поликарбоната.
2. В заготовках между ребрами жесткости просверлить отверстия, диаметр которых на 2 мм должен быть больше посадочных размеров пресс-шайб.
3. С торцов листа на 50 мм снять защитную пленку и ввести соединяемые панели примерно на 20 мм в Н-образный профиль. При этом между листами необходимо оставить в 5 мм зазор.
4. В полученные отверстия вставить шайбы, вкрутить саморезы и закрепить с их помощью заготовки поликарбоната. Надеть на головки саморезов шляпки.
5. После того как будут прикреплены два листа, необходимо закрыть крышку стыковочного профиля. Для этого сверху ее следует постукивать деревянным молоточком, а снизу придерживать упором. Такая операция должна повторяться со всеми листами поликарбоната.

Края сот установленного материала можно закрыть торцевым профилем. Для надежного крепления используется клей или небольшие саморезы.

Обрезанные края поликарбоната можно закрыть специальной защитной алюминиевой лентой. Такая лента защитит материал от грязи, влаги и насекомых, а имеющаяся в ней перфорация будет способствовать выводу конденсата и препятствовать проникновению пыли. Для более лучшей защиты можно использовать не содержащий акрила герметик, намазав им места соединения ленты и карбоната.

Как варить навес и собирать его

Как собирать навес

Если вы совсем не владеете этим ремеслом, то сварку лучше поручить специалисту. Но если есть сварочный аппарат и умение, то изготовить в том числе сварку с трубчатым сечением вам удастся. Сначала проводится сращивание по краям. Затем продолжаете к центру. Точечное наживление, сверка уровнем, правка кувалдой, обварка всех элементов — это этапы сварочных работ. Как правило, боковые части и стропила собирают поочередно и раздельно, а затем также по очереди ставят их на опоры — боковые и затем на них и стропильные. При наличии подъемника каркас можно полностью собрать прямо на земле и поднять уже на место в сборе.

Готовый каркас ставится на опоры, для этого потребуется помощь, так как одной парой рук не обойтись. Далее проводится такая же сварка точечным способом, проверяется точность с помощью уровня, наконец, проводится сварка постоянная. Когда каркас собран, следует зачистить места соединений, чтобы снять окалину, и далее металлический каркас обрабатывается антикоррозийным покрытием. Нередко металлопрофиль уже имеет такое покрытие. Если же он не обработан, обработку надо осуществить самостоятельно.
