Пустотные

Как покупать плиты перекрытия?

Основная рекомендация экспертов – покупать нужно только у проверенных поставщиков, которые работают напрямую с заводами-изготовителями и предоставляют сертификаты соответствия на продукцию. В противном случае вы рискуете купить плиты, изготовленные в «кустарных» условиях без соблюдения важных технологических аспектов

Важно понимать, что теплое время года на заводах, производящих качественную продукцию, всегда очередь – от недели до месяца, а плиты в наличии бывают только, если кто-то из покупателей отказался от заказа. При доставке ЖБИ на объект обязательно нужно произвести внешний осмотр каждого изделия на предмет наличия недопустимых дефектов – трещин, механических повреждений, которые нередко случаются при погрузке, и др

Подобные конструкции уже не будут соответствовать заявленным характеристикам и использовать их для перекрытия – «себе дороже»

При доставке ЖБИ на объект обязательно нужно произвести внешний осмотр каждого изделия на предмет наличия недопустимых дефектов – трещин, механических повреждений, которые нередко случаются при погрузке, и др. Подобные конструкции уже не будут соответствовать заявленным характеристикам и использовать их для перекрытия – «себе дороже».

Фото 13. Трещины на плите, образовавшиеся в результате неправильной транспортировки или хранения

Облегченный бетон

производит бетонные смеси для различных целей, в т. ч. и облегченные марки бетонов. Качество изготовленного бетона соответствует всем нормативным документам, что подтверждается сертификатами.

Чтобы получить информацию об условиях заказа и доставки строительного бетона звоните по телефону с 8 до 20 часов (без выходных).

Основная классификация бетонов проводится по плотности. Именно от этого показателя зависят свойства материала, особенно прочность. Облегченный бетон – вариант, который начал использоваться сравнительно недавно, поэтому его стоит изучить более подробно.

Из чего состоит облегченный бетон

Отличие состава от привычных тяжелых смесей заключается в отсутствии песка (мелкого заполнителя). При замешивании требуются только три компонента:

• цемент;
• крупный заполнитель с небольшой массой (допускается применения шлака, пемзы или опилок);
• вода.

Процесс замешивания облегченного бетона не отличается от приготовления классического варианта. Точная плотность зависит от используемого заполнителя.

Использование облегченного бетона

Благодаря изменениям в составе, материал получается более легким, он лучше удерживает тепло внутри дома. Но за улучшение этих качеств приходится платить появлением следующих недостатков:

• снижение прочности;
• увеличение способности к впитыванию влаги (снижается водонепроницаемость) из-за большого количества пор в материале;
• снижение морозостойкости – этот пункт вытекает из предыдущего: чем больше влаги в структуре материала, тем ниже его морозостойкость.

Из-за перечисленных выше недостатков, смесь становится сложно применять для наружных элементов дома и конструкций. А ведь там нужно выдерживать большую нагрузку. Чаще всего облегченный бетон используется в качестве теплоизоляционного слоя или для изготовления облегченных элементов частных домов

Может использоваться в качестве материала для стен, но важно надежно защитить их от негативных воздействий окружающей среды облицовочным слоем

Облегченный бетон для пола — достаточно распространенное явление. Из него можно изготовить стяжку по перекрытию под чистый пол. Такой слой позволит улучшить теплоизоляционные и звукоизоляционные способности конструкции. Кроме того, небольшой вес стяжки позволяет не перегружать перекрытия.

Приобретение облегченного бетона в Ростове

Заказать облегченный бетон с доставкой в Ростове-на-Дону можно у . По указанному телефону можно получить рекомендации по выбору и задать все интересующие вопросы.

За 8 лет кропотливой работы мы завоевали репутацию отличного производителя!» Подробнее

Главные преимущества использования пустотелых панелей перекрытия

Основными достоинствами, которыми отличается пустотелая плита, считаются:

1. Уменьшенный вес. При одинаковых размерах пустотной плиты и цельной панели вес первой будет меньше. Наличие пустот не оказывает влияния на снижение запаса прочности, но при этом многопустотные изделия меньше нагружают фундаментную основу здания.
2. Более доступная стоимость. Цена пустотных плит перекрытия значительно ниже стоимости монолитных панелей, потому как в процессе производства используется меньший объем бетона, что и позволяет сократить производственные затраты.
3. Улучшенные звуко- и теплоизолирующие свойства. Благодаря наличию пустот образуется воздушная прослойка, которая находится внутри бетонного массива и обеспечивает высокие эксплуатационные свойства.
4. Сокращённые временные затраты на строительство. Монтажные работы с использованием любого размера пустотных плит осуществляются в довольно сжатые сроки, особенно если сравнивать с возведением монолитной железобетонной конструкции с применением опалубки.
5. Большой сортамент плит перекрытия. У производителей имеется приличный размерный ряд продукции, где изделия отличаются по параметрам и характеристикам. Большой выбор стандартных размеров позволяет подобрать различные плиты для возведения перекрытий сложных конструкций.

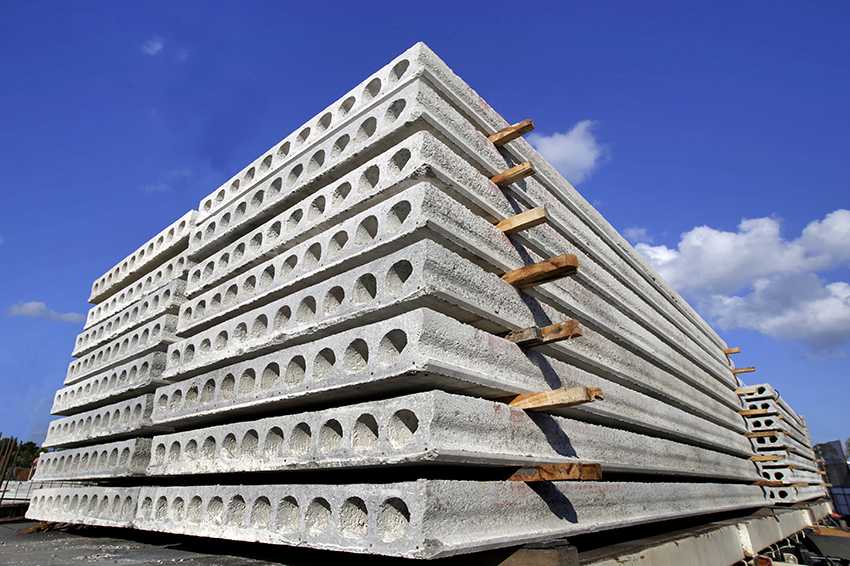

Отверстия в панелях повышают тепло- и звукоизоляцию здания

Основные положительные и отрицательные моменты использования плит

Другие преимущества, которыми отличаются разного размера многопустотные плиты перекрытий:

1. Внутренние сквозные отверстия можно использовать для прокладки разного рода коммуникаций и при этом не придётся подготавливать для них специальные штробы.
2. Повышенная устойчивость железобетонных изделий к колебаниям влажности и температуры окружающей среды.
3. Способность противостоять вибрационным нагрузкам, что даёт возможность применять плиты для строительства зданий в регионах с повышенной сейсмической активностью. При соблюдении норм строительства здание способно выдержать толчки амплитудой 8-9 баллов.
4. Ровная поверхность панелей облегчает проведение внутренних отделочных работ после завершения строительства.
5. Минимальная подверженность многопустотных изделий усадке.
6. Повышенная стойкость бетона к проявлению коррозионных процессов.

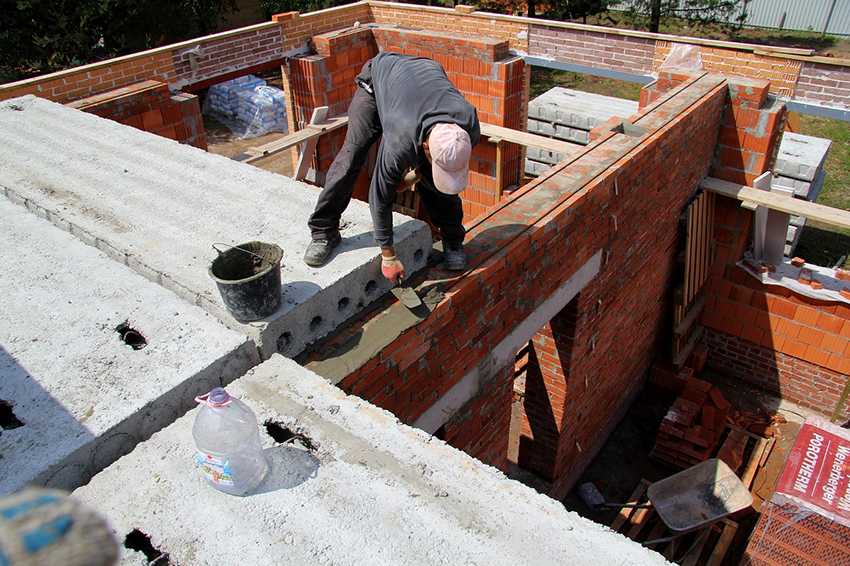

Используя плиты перекрытия можно сэкономить время на строительстве

Помимо перечисленных преимуществ, строители также выделяют и тот факт, что при применении пустотелых плит перекрытия отпадает нужда в монтаже дополнительных опорных стоек. Несмотря на такое количество преимуществ, плиты также имеют и некоторые негативные стороны.

Так, большой вес бетонной плиты приводит к тому, что потребуется дополнительно использовать в строительстве грузоподъёмную технику. Вследствие того, что нужно заказывать манипулятор, во-первых, необходимо обеспечить ему достаточного размера строительную площадку, во-вторых, нужно будет внести в смету статью дополнительных расходов.

Статья по теме:

Кроме того, прежде чем начинать строительство, понадобится вычислить несущую способность пустотных плит перекрытия и прикинуть возможную максимальную нагрузку. При этом обязательно нужно учитывать величину воздействия как статического, так и динамического характера, а также вычислить нагрузочную способность стен.

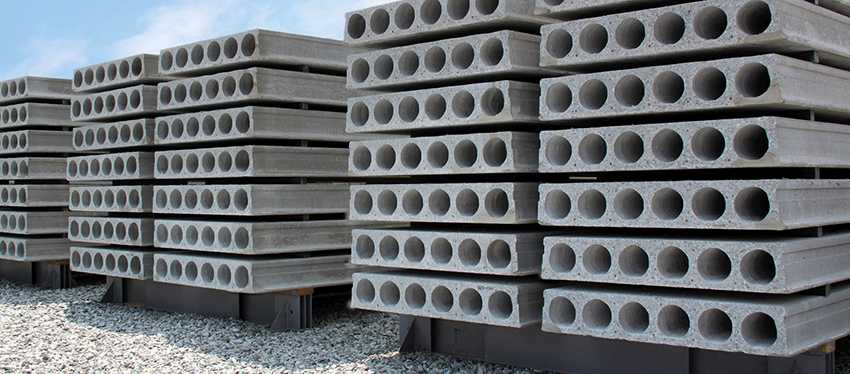

Плиты перекрытия устойчивы к изменениям влажности и температуры

Виды плит перекрытия и их маркировка

1. Безбалочная (сплошная) – ровная гладкая панель, которая опирается на стены и колонны. Этот тип в основном применяют для строительства частных домов. Гладкая структура дает возможность обойтись без организации подвесных систем: потолок отделывают посредством шпаклевки и покраски.
2. Ребристая. Это монолитная панель с вертикальными боковыми ребрами жесткости, служащими опорными деталями. В основном, его применяют при строительстве производственных и торговых центров, в которых эксплуатируется массивное оборудование. В жилом и частном строительстве такие плиты использовать не рационально, поскольку запас их прочности и стоимость слишком велики.
3. Кессонная. Это сетка, образованная балками одинаковых размеров, при этом в квадратных ячейках бетон бывает меньшей толщины. Кессонное перекрытие используется в промышленном строительстве и рассчитано на максимальные нагрузки.

Расчетные параметры

Чтобы не попадать в неприятные ситуации, тем более в выпуски новостей, надо уделять большое внимание расчету основных параметров. Величины конструкций перекрытия выбираются для всех конструкций особо. При этом учитывается длина пролетов, находящихся между стенами

Пространственная схема постройки позволяет высчитать массу, давящую на несущие конструкции. Исходя из этой массы, можно определить нагрузки, приходящиеся на отдельную плиту

При этом учитывается длина пролетов, находящихся между стенами. Пространственная схема постройки позволяет высчитать массу, давящую на несущие конструкции. Исходя из этой массы, можно определить нагрузки, приходящиеся на отдельную плиту.

От получившейся разности надо отнять ориентировочную нагрузку, создаваемую мебелью, прочими конструкциями и бытовой техникой. После этого должен остаться солидный запас прочности. Обычно реальная нагрузка на единицу площади составляет в 2–3 раза меньше, чем закладываемое в проект значение. Такой подход позволяет исключить любые неожиданности в процессе эксплуатации.

Динамическая нагрузка рассчитывается уже с резервным коэффициентом 50%

Если нужно оценить пригодность старых конструкций, надо принять во внимание:

• нагрузочные возможности стен;
• текущее состояние строительных блоков;
• сохранность арматуры.

Размещая в старой квартире тяжелые мебельные изделия, большие чугунные ванны, надо учитывать предельный показатель нагрузки. Максимально точные результаты можно получить, привлекая специалистов. Профессионально выполненный расчет позволит избежать множества неприятных ситуаций. Что касается ширины и высоты плит перекрытия, то здесь тем более надо учитывать рекомендации профессионалов. В некоторых случаях можно на месте решать вопросы упрочнения плит перекрытий, используя их переопирание на временные опоры.

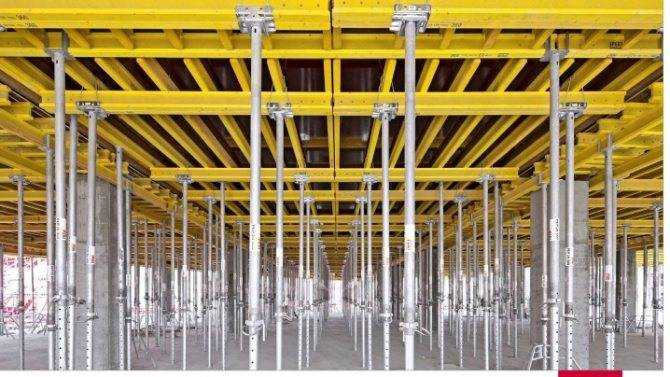

Распалубку перекрытий согласно установленным требованиям можно производить только после упрочнения бетона до 70% от проектного значения. В таком случае ставят единственный ярус стоек. К сведению: если нужна распалубка 50%, нужно ставить пару ярусов стоек. Пролеты длиной до 8 метров должны сооружаться с временной подпоркой в центре. Если длина пролета больше, то и подпорок нужно больше; а вот под плиты короче 3 метров поддержка нужна редко.

Отличия плит перекрытия | ЖБИ от ПКП Промстройдеталь

Планируя строительство дома необходимо тщательно просчитать стоимость и целесообразность применения всех материалов. У непрофессиональных строителей часто возникает вопрос,  какие лучше использовать плиты перекрытия – ПК или ПБ. Для того чтобы осуществить осознанный выбор, необходимо разобраться, в чем состоят отличия плит ПБ и ПК. Как обычно, все технические характеристики закладываются еще на стадии производства.

Способ производства плит перекрытий

В плитах ПК используется железобетон классом В15 и выше. Армирование производится стальной предварительно напряженной арматурой. Обычно для армирования используются две сетки (вверху ВР-I 3-4 мм диаметром, а внизу усиленная из арматуры 8-12 мм класса АIII), но если длина плиты планируется более 4,2 метра, то необходимо проводить еще и преднапряжение армирующих элементов. Также для придания прочности для больших габаритов используются арматурные прутки АтV. Для качественного закрепления всех армирующих элементов используется опалубка в виде металлических форм, в которые заливается бетонная смесь.

Производство плит перекрытий ПК

Для производства плит ПБ применяется бетон более высоких марок. Например, на заводе нашей компании «Промстройдеталь» используется бетонная смесь марки Б30. Для армирования мы применяем преднапряженную проволоку из более прочных, дорогих металлических сплавов. Она гарантирует изделиям надежность и долговечность. Но в то же время увеличивается и вес готового изделия – так, плита ПБ в среднем на 6% тяжелее плиты ПК.

Производство плит перекрытий ПБ на заводе ПКП Промстройдеталь

https://youtube.com/watch?v=h4Y_FKHz1ME

Отличительные черты плит ПБ и ПК

Взглянув на особенности производства, можно оценить, чем плиты перекрытия ПБ выгодно отличаются от ПК:

•  Использование одного вида проволоки и её более компактное расположение облегчает и ускоряет производство;
•  Бетон более высоких марок позволяет увеличить прочность изделия;
•  Более эргономичное расположение армирующих элементов позволяет значительно ускорить производство, а значит Вы можете заказать плиты именно под свои нужды и получить их в кратчайшие сроки.
• Плиты перекрытия ПБ можно нарезать с любым необходимым шагом в 10 сантиметров, в то время как длина плит ПК задается наличием форм определенного размера у производителя.

Плиты ПК и ПБ:  разница в применении

• Заказ плит любых необходимых габаритов;
• Наличие скрытых монтажных петель для более ровной состыковки плит;
• Возможность создания косых срезов до 45°, которые необходимы, например, для перекрытия эркеров;
• Одинаковое предварительное натяжение на плитах всех габаритов;
• Более ровную поверхность готового изделия за счет технологии производства без опалубки.

Таким образом, сегодня вопрос выбора между плитами перекрытия ПК или ПБ для частного, а особенно  загородного, строительства практически не стоит. Имеющиеся отличия плит перекрытия ПК и ПБ обусловлены техническими условиями производства. Так, ПК – более старый вариант, преимущества которого ограничены самой технологией, а ПБ – вариант современный, более привлекательный по скорости производства, конечным характеристикам и функциональности.

Расчет количества плит и их размеров для частного дома

Обычно размеры железобетонных плит перекрытия определяются инженером конструктором при проектировании «коробки» здания и указываются в проектно-технической документации на строительство объекта.

Однако в частном домостроении случается всякое – например, с целью сэкономить будущие владельцы нередко заказывают дешевые проекты у дилетантов или сами находят некачественные эскизы в сети Интернет и т.п. Если у вас нет данных по плитам, то придется определяться с их габаритами и количеством самостоятельно:

• Длина должна соответствовать расстоянию между стенами, к которому нужно добавить ширину опирания изделия на несущие конструкции.
• Ширина рассчитывается исходя из того, сколько штук ЖБИ полностью перекроют поперечное расстояние между несущими стенами. При этом межкомнатные ненесущие перегородки при расчетах не учитываются – пустотные плиты укладываются впритык к ним или над ними (без опирания плит).

Если обеспечить полное перекрытие пролета не получается, небольшой зазор между уложенными плитами можно залить бетоном с применением опалубки и дополнительным армированием. Швы между ЖБИ обязательно заделываются бетонной смесью.

Стандартные размеры плит

Таблица 2 – размеры плит перекрытия ЖБИ по ГОСТ

Серия плит	Длина, мм	Ширина, мм	Высота, мм
ПК	1600-7200	1000-1800	220
НВ	2900-7200	1000, 1200, 1800	220
ПНО	1600-6300	1000-1500	160
ПБ	1600-10800	1000-1500	220
2ПБ	1600-12000	1200-1500	265
3,1ПБ и 1,6ПБ	1600-9000	1000-1500	160
ПГ, ПР, ПП	6000 и 12000	1500 и 3000	300 и 400
П, ПТ	2400-6000	1200-6600	120 и 160

Вес

Таблица 3 – масса (вес) и объем плит перекрытия в зависимости от размеров (для ПК и ПБ, которые являются наиболее востребованными на строительном рынке)

Серия	Длина, м	Ширина, м	Вес, т	Объем, м3
ПК	1,6-7,2	1	0,52-2,12	0,35-1,58
1,2	0,62-2,58	0,42-1,9
2,4-7,2	1,5	1,18-3,4	0,79-2,37
ПБ	1,6-10,8	1	0,52-3,5	0,35-2,37
1,2	0,62-4,1	0,42-2,85
1,5	0,78-5	0,52-3,56

Толщина плит

Толщина многопустотных железобетонных изделий серий ПК и ПБ стандартная и составляет 220 мм. Заводы ЖБИ также выпускают облегченные конструкции для частного домостроения ПНО, 1,6ПБ и 3,1 ПБ с высотой 160 мм.

Высота ребристых плит ПР и ПГ измеряется по продольным ребрам жесткости и может составлять 300 и 400 мм, а по горизонтальной основе она, как правило, не менее 50 мм.

Толщина монолитной плиты перекрытия серии П и ПТ достигает 120 и 160 мм, что обусловлено более высокой жесткостью за счет отсутствия технологических пустот.

По поводу стандарта маркировки

Маркировка наносится на готовые плиты и включает информацию про размер, тип, арматуру, нагрузки и т.д. Обозначается буквами и цифрами.

Расшифровка маркировки многопустотных плит:

• Цифра для обозначения величины внутреннего отверстия (по ГОСТу 9561-91): 1 ПК говорит о пустотах диаметром 159 миллиметров, 2 ПК – диаметром 140 миллиметров (может не указываться для 1 ПК, в документах пишут просто ПК). Буквы ПБ обозначают плиты безопалубочного производства толщиной 20 сантиметров.
• Тип – обозначается 2-3 буквами, дает информацию про форму пустот, способ производства и количество опираемых сторон.
• Далее указывается размер – сначала длина (стороны, которая не опирается на несущую конструкцию), далее ширина в дециметрах. Толщину не указывают, так как она зависит от типа плиты.
• Обязательно в цифрах указывается несущая способность изделия.
• Тип армирования – опускается для ненапрягаемых каркасов.
• Обозначение марки раствора – для тяжелого не указывается, если С – плотный силикатный, если Л – легкий.
• Остальные свойства, конструктивные особенности: стойкость к воздействию сейсмической активности, агрессивных газов, закладные элементы и т.д.
