Как сделать откатные ворота своими руками: этапы и нюансы процесса изготовления

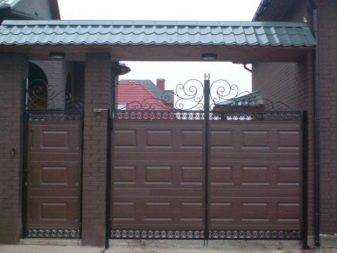

Распашные ворота

Распашные ворота с электроприводом створок

Классический вариант, который довольно часто встречается на загородных участках. Простота и понятность механизма позволила распашным конструкциям завоевать популярность в народных массах. К достоинствам относят:

Относительно низкие затраты на покупку, изготовление, установку и эксплуатацию.
Быстрый ремонт изделия, не требующий никаких специальных навыков и дорогих инструментов. Замену створок также довольно просто осуществить без подготовки.
Возможность выбрать самые разнообразные дизайны створок: от особенности отделки до изменения самой формы.

Присутствуют и существенные недостатки:

Трудоёмкий процесс подготовки проёма. Здесь понадобятся небольшая практика и намётанный глаз. Хотя всегда можно обратиться за помощью к знающему человеку, который правильно вам подскажет и научит.
Чтобы открыть распашные створки, вам придётся потратить гораздо больше сил, нежели при открывании откатных.
Значительная площадь створок доставляет немалый дискомфорт. Например, если перед воротами оказалось препятствие, открыть их уже затруднительно.
Постоянный контроль за качеством петель. Иначе можно столкнуться с проблемой провисания или ,что ещё хуже, перекоса ворот.
И, как вам скажет любой загородный житель, особые трудности возникают зимой после сильного снегопада. Ведь для открытия придётся убрать большое количество снежных масс.

Делаем выбор

На выбор материала и типа запорных систем влияет несколько факторов:

материал забора;
стиль оформления дома и двора;
степень прочности;
желаемая декоративность;
наличие свободного пространства;
возможность сделать самостоятельно;
стоимость.

Кованые элементы

Кованые ворота – самые прочные, долговечные и красивые. Они обходятся без постоянного ухода. Фото показывают, какими разнообразными и неповторимыми могут быть узоры из кованых прутьев.

Имеют кованые ворота и недостатки: это прозрачность, большой вес, высокая стоимость. Изготовить их своими руками сможет умелец, имеющий навыки работы с металлом и терпение. Сначала выполняется чертеж калитки, а затем она изготавливается совместно с остальным полотном.

Конструкция, выполненная из профнастила своими руками, удовлетворит основные требования ограды участка:

простая в исполнении;
долговечная;
непрозрачная;
красивая;
простая в уходе;
недорогая.

На участке

Ворота из профлиста легкие, прочные. Возможно изготовление любого типа открывания. Полотно крепится к основанию саморезами, прихватывается сваркой.

Для дачи подойдет легкая деревянная конструкция – самая дешевая. Она гармонично сочетается со стилем летнего домика, окружающей природой, закрывает двор от любопытных сплошной обшивкой. Сделать ее легко всем желающим, достаточно иметь дрель, шуруповерт и время. Из фурнитуры понадобятся только навесы, задвижка и замок.

Конструкция выбирается исходя из наличия свободного пространства. Для самостоятельного изготовления больше всего подходят распашные ворота с калиткой из профнастила.

В деревне

Выбор и расчет материалов с фурнитурой

Материал, из которого будет монтироваться обшивка выездных ворот откатного типа, выбирают исходя из личных предпочтений и финансовых возможностей. Наиболее часто приобретаемыми для этой цели материалами являются:

Профнастил. Один из самых доступных материалов для изготовления заборов и ворот. Удобство и простоту монтажа обеспечивают небольшой вес и минимум дополнительных расходных материалов (заклепки, саморезы). Листы обрабатываются специальным покрытием, которое обеспечивает защиту материала от коррозии. В продаже имеется большая линейка цветов и различные виды рифления.
Поликарбонат. Материал для тех, кто хочет легкие ворота.
Стальной лист. Надежный, долговечный материал. Часто используется как основа под ковку. Подбирается по размеру и необходимой толщине.
Вагонка, штакетник. Эти материалы нуждаются в обработке антисептиком и покрытии краской, либо лаком. Тогда ворота прослужат долго и будут радовать прекрасным видом.
Кованые элементы. Сейчас можно приобрести такие кованые изделия, с помощью которых посредством сварки можно воссоздать на раздвижных воротах настоящие произведения искусства. Часто ковку комбинируют со стальными листами, поликарбонатом или деревом.
Филенка. Реализуются эти штампованные металлические листы различных размеров. Монтаж производится при помощи заклепок или сварки.

Если выбор пал на кованые элементы, филенку или металлические листы, то нужно учитывать значительное увеличение веса готовой конструкции при выборе комплектующих и опор.

Фурнитуру обычно заказывают или приобретают в соответствующей торговой сети

Здесь важно понимать, какой вес будет у будущих откатных ворот: так можно будет подобрать необходимые для оптимальной функциональности ролики

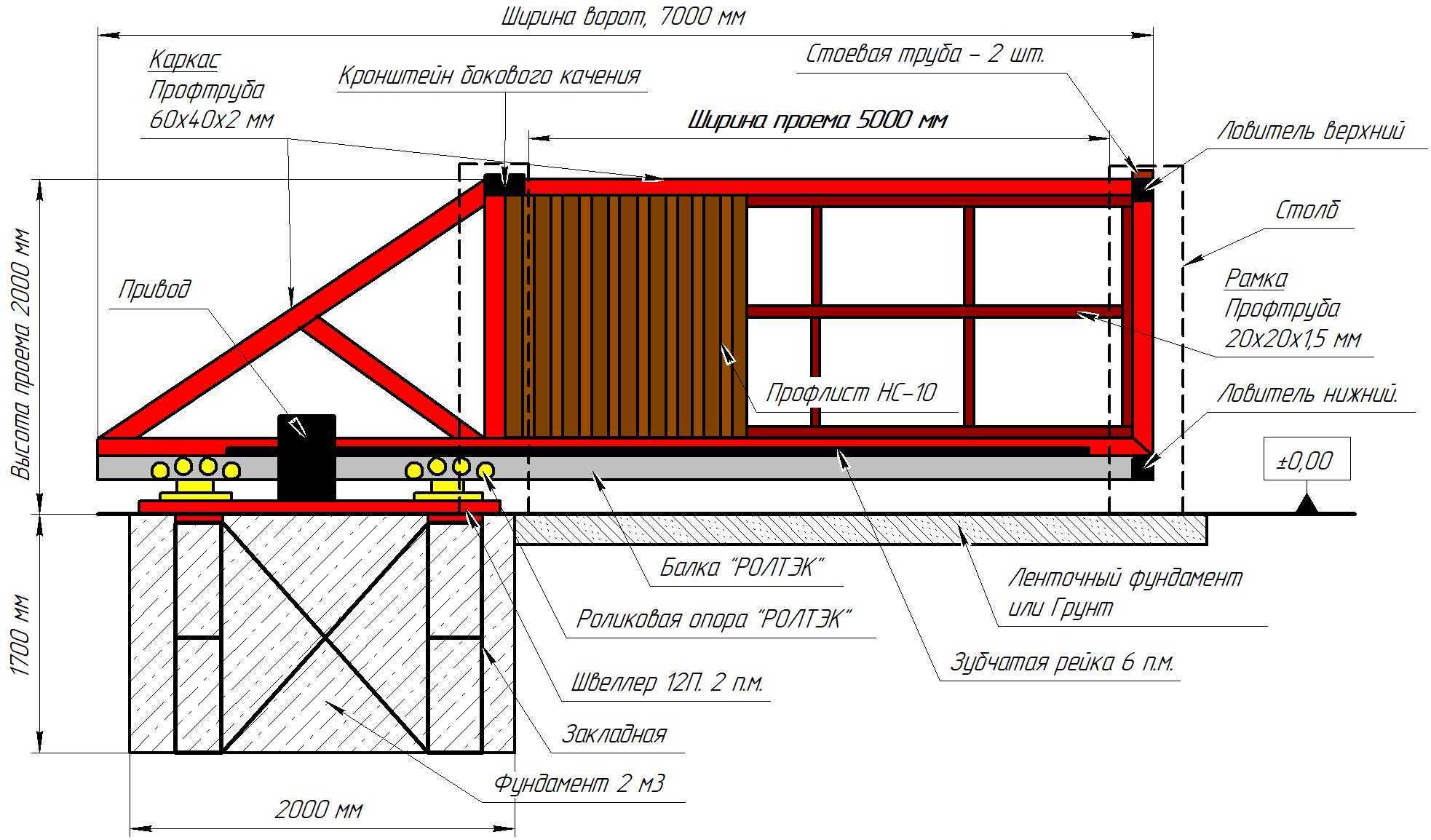

Расчет материала лучше проводить с небольшим запасом. Возьмем в пример ворота с проемом 4 метра.

Раму лучше изготавливать из профилированной трубы (60/30, от 2 мм) – ее потребуется 14,7 метров.
Внутренний каркас можно сварить из труб 40/20 – в метрах 20,5.
Если забор закрывается профнастилом, то его уйдет около 8 м2.
Крепеж будет проводиться при помощи саморезов и заклепок – также приобрести их лучше с запасом.
15-20 см швеллер будет использоваться для монтажа закладной. Еще раз повторимся, что его длина должна быть не меньше половины длины проезда ворот (в нашем примере 2 м)
Для фундамента приобретается арматура 20 м сечением 10-15 мм.
Щебень, цемент и песок понадобятся для заливки фундамента (пропорции 4/1/2,1). На 4 метровый забор уйдет около половины куба бетона.

Инструментарий для работы:

лопаты: совковая и штыковая;
бетономешалка;
сварочное оборудование;
шуруповерт (клепочник);
рулетка;
молоток;
болгарка;
маркер.

Достоинства и недостатки откатных ворот с калиткой

Ворота откатного типа со встроенной калиткой обладают многими преимущества. Обозначим основные из них:

Отпадает необходимость установки дополнительного столба для двери, так как полотно уже является подходящим каркасом.
Полотно ворот, сдвигаясь параллельно забору, не занимает места на площадке.
Имеется возможность управления перемещением створки вручную или при помощи электропривода.
Калитка позволяет хозяевам участка или другим людям заходить на территорию, не откатывая полотно ворот.
Калитку можно установить как на этапе создания проекта, так и на уже готовую створку. Правда, последний вариант является менее предпочтительным.

Данная конструкция также не лишена и недостатков:

Стоимость монтажа, по сравнению с другими типами ворот, оказывается выше.
Процесс установки конструкции достаточно трудоемок и длителен. Необходимо залить мощный фундамент и изготовить сложную систему противовеса.
Схема откатных ворот с калиткой должна предусматривать наличие свободного места рядом с забором для возможности сдвигания створки.
Конструкция занимает много места возле забора. Если там имеются какие-то деревья или кустарники, их придется убрать.

Помимо обычных конструкций, используемых в частных домах, могут изготавливаться противопожарные откатные ворота с калиткой. Они обеспечивают длительную защиту помещений от открытого пламени. Материалом для их производства является исключительно металл, покрытый огнестойкой краской.

Изготовление калитки своими руками: этапы работ, фото

Автоматические двери: конструкция и применение

Основные цели автоматических дверей — повышение пропускной способности, создание комфортных условий для посетителей и придание современного стильного вида зданию. И чтобы дверь в должной мере их реализовывала, требуется скрупулезный подход к выбору. Выбрать автоматическую дверь можно, только если знать особенности и разновидности ее конструкции.

Затраты на установку такой двери, в первую очередь, определяет стоимость автоматической системы и привода, он состоит из механических и электрических компонентов.

Электрические компоненты:

электромотор;
управляющее устройство;
программное обеспечение;
сенсоры;
устройства безопасности;
панель управления;
электромагнитный замок.

Механические компоненты

несущая конструкция рельс;
тележка;
кожух;
уплотнительные и звукоизолирующие детали.

Некоторые заказчики требуют подключения дополнительных периферийных устройств: системы пожарной сигнализации, счетчиков движения людей и т. п. В аэропортах, гостиницах и на аналогичных объектах, где установлено большое количество дверей, вне зоны прямой видимости, может быть полезным объединение дверей в компьютерную сеть и управление ими с удаленного терминала.

Характеристики створок

Покупателю главное знать, что вся приводная система должна быть качественной и надежной, а вот со створками двери все сложнее при выборе. Материал для створок должен удовлетворять прочностным характеристикам. Следует помнить, что привод тянет створку за верхнюю кромку (а не как при открывании двери за ручку), и большие динамические нагрузки могут привести к расшатыванию и даже разрушению углового стыка профиля. Это должен быть специализированный профиль, в большинстве случаев — алюминиевый или любой другой металлический. Стекло, используемое для заполнения дверного полотна, также должно быть особо прочным.

Вес створок не должен превышать 240 кг, да и высота более 230 см нежелательна. Это может привести к недопустимым прогибам направляющей, что, в свою очередь, вызовет повышенный износ тележек и других подвижных деталей, а также неприятный шум при движении. В противном случае, необходимо усиливать конструкцию направляющей.

Применение дверей высотой более 230 — 240 см нежелательно из-за их большой парусности.

Вес подвижных створок важен также и с точки зрения динамики. Это ведет к большей инерционности створок, а значит, привод (в основном, тормоз и электромотор) должны соответствовать ожидаемым динамическим нагрузкам. Важны также и размеры самого привода.

Как изготовить своими руками ворота из профильной трубы?

Опубликовал: Виктория Митина 0

Изготовление добротных ворот из металлической профильной трубы своими руками – это длительный и трудоемкий процесс, который не каждому по силам. Но, если все же приложить к этому терпение и старание, то в конечном итоге можно получить красивую ограждающую конструкцию с оригинальными элементами, которая создаст приятное первое впечатление о владельце частного строения.

Профильная труба как материал для ворот

Наиболее распространенным материалом для создания ворот своими руками считается профильная труба. Это неудивительно, ведь ее применяют для этих целей благодаря некоторым весомым преимуществам по сравнению со схожими аналогами:

достаточно низкая стоимость,
высокая прочность,
легкий вес,
удобство в обработке,
эстетичный внешний вид,
долговечность при эксплуатации.

Профильные трубы при использовании в качестве материала для ворот, помимо положительных качеств, имеют и недостатки, такие как склонность к коррозии в условиях повышенной влажности, а также неудобство при нанесении грунтовки и краски на поверхность. Однако, данные отрицательные стороны совсем не существенны по сравнению с преимуществами.

Как правильно выбрать?

Чтобы ворота из профильной трубы, сделанные своими руками, получились не только прочными, но и внешне привлекательными, необходимо подобрать для их изготовления качественный материал. Лучше всего для таких целей подойдут заготовки прямоугольной и квадратной формы, выполненные из углеродистого металла либо нержавеющей стали.

Бесшовные трубы используются для больших нагрузок, поэтому их чаще всего применяют для сварки каркасов, опор и рам ворот. Таким образом, выбирая профильные заготовки, необходимо учитывать сечение в зависимости от их предназначения:

для опор – 100х100 мм,
для рамы и каркаса – 40х40 мм или 50х50 мм,
для перемычек и решетки – 40х20 мм.

Некоторые используют для возведения конструкции обрезки, оставшиеся после других сварочных работ, что делать крайне нежелательно, так как ворота будут тяжелыми и слишком громоздкими.

Для справки! Изделия из нержавеющей стали плохо выдерживают большие нагрузки, поэтому их лучше использовать в качестве отделки для ворот или калитки. К тому же трубы из этого материала будут стоить несколько дороже, чем те, которые выполняются из оцинковки или углеродистого металла.

Особенности конструкций и эксплуатации раздвижных ворот

Раздвижные ворота различаются по конструкциям и бывают:

рельсовыми;
подвесными;
консольными.

Чтобы определиться с выбором конструкции, подходящей для вас, рассмотрим каждую подробнее. Различаются они не только способом эксплуатации, но и сложностью чертежа, и длительностью работ.

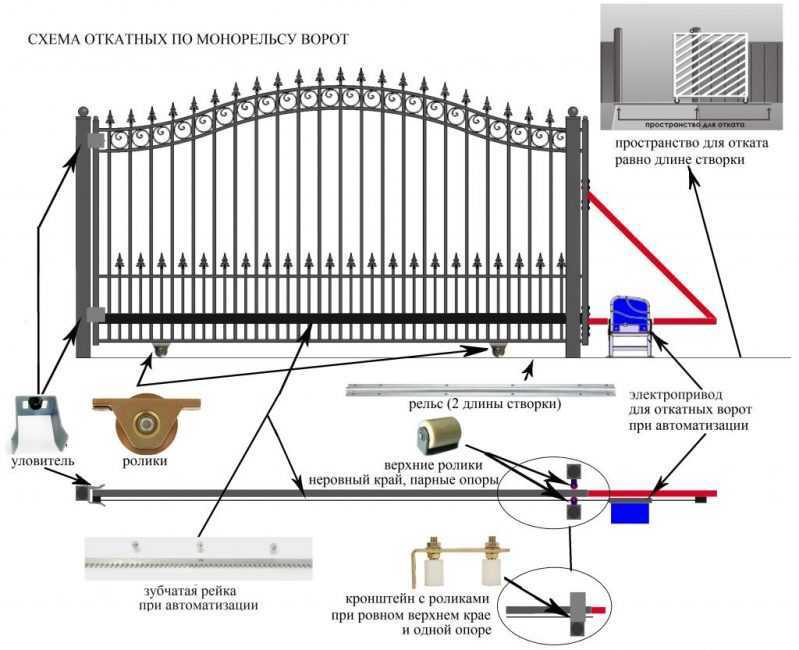

Консольный механизм

Здесь откатное полотно установлено поверх направляющего рельса. Преимущества данного сооружения следующие:

отсутствие ограничителя по верху, что немаловажно, если на территорию будет заезжать не крупногабаритный транспорт;
большая парусность;
механизм непросто взломать;
простота чертежа и возведения;
легко изготавливаются самостоятельно;
подвесные ворота.

Как понятно из названия, крепятся на рельс снизу. Они подойдут для гаража, ангара и других крытых построек. При установке их на приусадебном участке стоит помнить, что крупная техника и транспорт не смогут проехать во двор. Монтаж их сложнее.

Колесные ворота

Это наземная модель, и она имеет массу недостатков:

При монтаже направляющий рельс крепится прямо в бетон или грунт, поэтому потребуется повышенное количество роликов для плавного скольжения.
Конструкция располагается непосредственно на земле, это повышает риск засорения и блокировки механизма.
Летом и в межсезонье внутрь будет попадать мусор, трава и листья, в зимнее время наледь. При дождях и таянии снега металл подвергнется коррозии.

Чтобы сделать выбор в пользу какого-то варианта, нужно исходить из личной ситуации: живете ли вы в доме постоянно, или приезжаете, время от времени, будет ли заезжать на придомовую территорию транспорт и т.д.

Видео: виды откатных ворот

Автоматика от разных производителей

Отправляясь на поиски подходящей автоматики, каждый человек сталкивается с большим ассортиментом в местах продаж. Представлена продукция от разных производителей, уже находящихся не первый год на рынке. Сложно сказать, какая лучше автоматика для откатных ворот. Каждый бренд имеет свои плюсы и минусы, преимущества и недостатки. Можно это проследить на примере наиболее популярных производителей: Came, Doorhan, Nice, Faac, An-motors, Hoermann.

Электропривод от итальянской фирмы Came пользуется большой популярностью. Он легко справляется со своей работой по открыванию и закрыванию ворот в летний период. Зимой могут возникнуть небольшие трудности – на концевых выключателях и зубчатой рейке образуется лед. Его можно удалить и автоматика опят будет исправно функционировать.

У электропривода Came внешняя шестерня выполнена из стали, внутренняя из фторопласта, который отличается износостойкостью и устойчивостью к высоким температурам. С помощью механических концевых выключателей автоматика отключается при попадании створки в конечную точку.

Электропривод для откатных ворот Nice полностью удовлетворяет запросам покупателей, которым нужна автоматика для облегченных ворот, весом 500 кг. Она будет стоить дешевле, хорошо справится с возложенными функциями, прослужит долго, если нагрузка на электропривод не превышает допустимые пределы, иначе не избежать быстрого износа внутренних шестерней, выполненных из пластика. Здесь также предусмотрены механические концевые выключатели.

Автоматика для откатных ворот Faac изготавливается в Италии и заслужила большое доверие со стороны покупателей. Она полностью приспособлена для использования в суровых зимних условиях, так как имеет большой запас мощности и магнитные выключатели, на которые не намерзает лед. Все детали выполнены из прочных, износостойких материалов. Внутренняя шестерня из латуни, внешняя сделана из стали. Становится примерно ясно, как подобрать автоматику для ворот , чтобы она соответствовала важным требованиям.

Долговечность и прочность

Ещё два не менее важных параметра. Если преступники, захотев пробраться к вашему дому, решат протаранить забор автомобилем, то распашные изделия, скорее всего, смогут сдержать удар. Откатные ворота в этом случаи просто упадут плашмя, словно лёгкий картон.

Данный пример обуславливает достоинства и недостатки каждого типа, которые показаны в сравнении:

Распашные изделия требуют два надёжный столба, в то время как откатные — всего один.
Ремонт распашных ворот не займёт много времени, поскольку замену петель осуществить проще.
Откатные ворота считают более долговечными. Но лишь при правильном и регулярном обслуживании.
Откатные сворки не провисают и не поддаются перекосам.

В целом, и тот и другой тип ворот можно назвать прочным и долговечным.

Плюсы и минусы

Преимуществ у выдвижных ворот очень много.

На их популярность повлияли следующие моменты:

обшивка из сэндвич-панелей позволяет сохранить максимум ценного тепла внутри помещения;
ход подобных конструкций плавный и очень тихий, поэтому они не будут доставлять дискомфорт;
зимой вы можете не тратить свое время на уборку снега перед воротами;

деревянные и прочие конструкции прослужат максимально долго, поскольку они надежные и прочные;
управление воротами осуществляется вручную или с помощью специального пульта;
пользоваться конструкциями очень легко, поэтому с процессом управления справится любой человек;
воротам не страшны негативные погодные факторы, а также механические воздействия.

На конструкциях можно установить сигнальные лампы, которые дадут возможность чувствовать себя в полной безопасности. Подобные ворота станут оптимальным решением для каждого участка.

Недостатков у откатных ворот не так уж и много, но стоит разобраться с ними подробнее:

возникает необходимость в дополнительном бетонировании столбов и самой конструкции;
чтобы калитка не перекрывалась, для отката необходимо организовать дополнительное пространство;
необходимо защищать роликовую систему от снега, а также регулярно очищать ее от листьев.

Разновидности

Ворота со встроенной калиткой подразделяются на несколько разновидностей. Вариант зависит от типа открывания и используемых для изготовления материалов.

Откатные

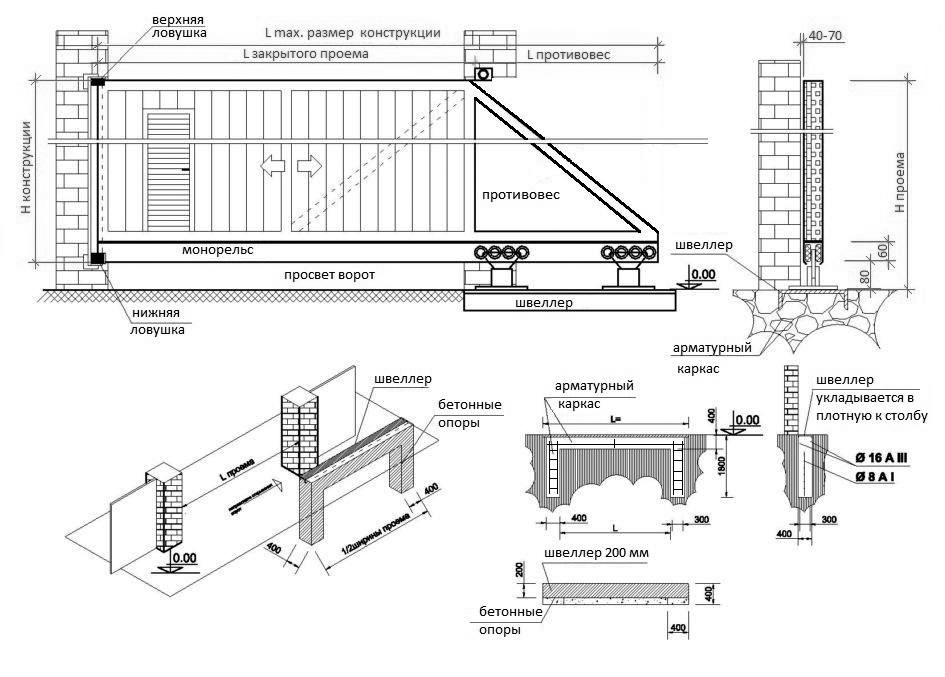

Эскиз откатных систем с проемом для входа

Откатные ворота с калиткой внутри – распространенный уличный вариант. Его используют часто, поскольку они удобны в эксплуатации и не требуют много места для нормального функционирования. Однако чтобы конструкция работала правильно, требуется ровная поверхность.

Составляющая часть таких ворот — направляющие для роликовых кареток полозья, специально предназначенные для упрощения их открывания и закрывания. Такие полозья приобретают в магазине строительных материалов и инструментов. Откатные ворота удобны в использовании, поскольку открываются и закрываются автоматически посредством двигателя и редуктора.

С автоматизацией

В эту конструкцию входят один или два электропривода, сигнальная лампа, антенна, блок управления, электромагнитный замок. Для работы конструкции к ней подводят электричество.

Распашные

Чертеж с размерами для распашных изделий

Еще одна разновидность ворот с калиткой во двор.

У этого типа есть преимущества по сравнению с другими:

простота в эксплуатации;
легкость установки;
для максимальной защиты, возможность оснащения защитным устройством.

Но есть у них и серьезный недостаток — они требуют площади для нормального функционирования. Много проблем возникает при эксплуатации в зимнее время, когда рядом лежат снежные сугробы. Поэтому прежде чем выехать или выйти, придется убрать снег с площадки.

Ворота с калитками из древесины

Деревянные калитки и ворота отличаются привлекательным внешним видом и массивностью. Однако срок эксплуатации деревянных конструкций низкий. Это связано с тем, что дереву плохо рядом с негативными условиями окружающей среды.

Вред деревянным изделиям наносит контакт с водой. Поэтому прежде чем изготовить и установить деревянные ворота вокруг двора или дачного участка, нужно позаботиться об их защите. Для этого обрабатывают поверхность специальным веществом.

Также важно правильно подобрать саму породу древесины. Дуб, например, отличается устойчивостью к воздействию негативных факторов

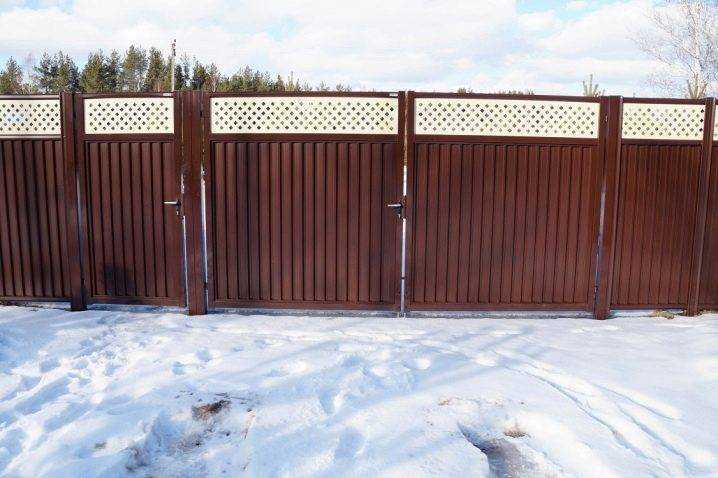

Из профнастила

Вид изделий из профнастила

Легко устанавливаются, низкой стоимости, при этом высокого срока эксплуатации.

К достоинствам относятся:

широкая цветовая гамма;
стойкость к погодным условиям, придаваемая специальными полимерами защита от коррозии;
небольшой вес конструкции;
отсутствие необходимости создавать прочный каркас.

Советы профессионалов

При выборе распашных ворот следует знать несколько нюансов, которые позволят подобрать оптимальную конструкцию:

Распашные ворота в открытом положении необходимо фиксировать, так как при порывах ветра створка может нанести удар.
При наличии автоматического привода в зимнее время необходимо своевременно расчищать снег на пути движения створок во избежание лишней нагрузки на них.

Если планируется установка автоматики, то лучше отдать предпочтение легкому материалу для створок – это может быть профнастил или поликарбонат.
Деревянные ворота отличаются высокими эстетическими свойствами, но при этом считаются менее прочными. Для усиления долговечности конструкции лучше использовать прочную древесину, к примеру, дуб.
Оптимальный вариант для распашных ворот – это комбинация металлического каркаса и древесно-полимерных створок.

Аристократичности и изысканности загородному участку добавят распашные ворота с коваными элементами. Стоимость таких конструкций гораздо выше обычных вариантов из профлиста или сэндвич-панелей.
При установке распашных конструкций следует избавиться от неровностей грунта и других различных возвышений, в противном случае движение створок полотна будет затрудненным.

Выбирая калитку, лучше отдать предпочтение отдельно расположенным конструкциям. Встроенные калитки идут с порожком, и при входе на участок придется переступать через него.
При желании можно доукомплектовать калитку звонком, домофоном, переговорным устройством и даже электромагнитным замком. Это особенно удобно, если дом находится в отдалении от ворот. Управлять электромагнитным замком можно на расстоянии, а при наличии домофона можно открыть дверь не выходя из дома.

Есть множество вариантов обустройства распашных ворот. Каждый случай строго индивидуален и создание конструкций своими руками можно по праву назвать творческим процессом, ведь это уникальная возможность воплотить в жизнь любые, даже самые креативные идеи.

Распашные ворота станут отличной защитой вашего частного участка, а выбор качественных готовых конструкций обеспечит успешную эксплуатацию на протяжении долгих лет.

О том, как выбрать автоматику для распашных ворот смотрите в следующем видео

Монтаж

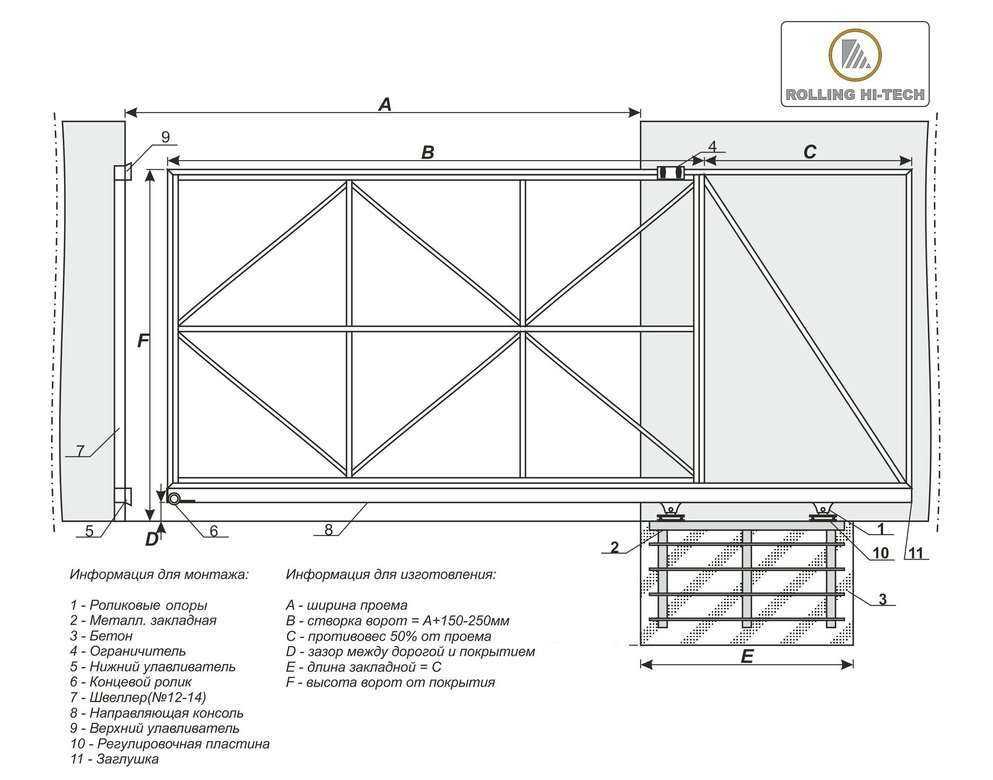

Монтаж откатных ворот

3 этап – материалы и инструмент

Откатные ворота

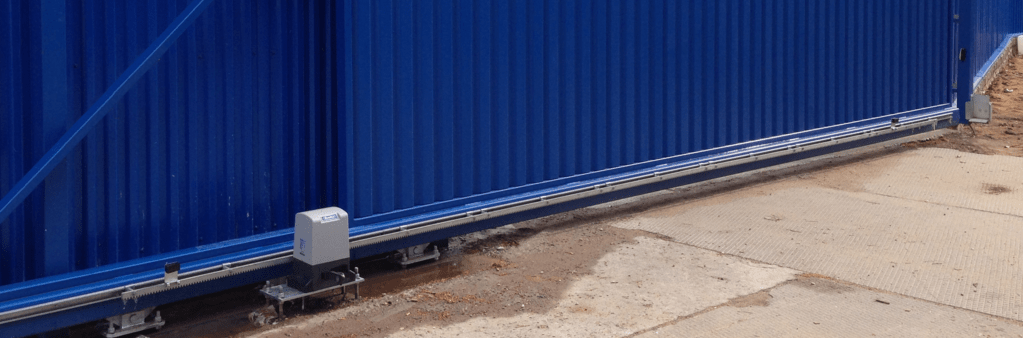

Откатные ворота с автоматикой

Сделать свой выбор в пользу такой конструкции можно благодаря таким достоинствам:

У изделия нет никаких ограничений по высоте.
Освобождается местность возле ворот, которую можно грамотно использовать. Например, высадить цветы
Открытие сворок происходит практически без усилий.
Надёжная конструкция делает их стойкими к взломам, оберегая жителей дома.

К недостаткам относят:

Нередки случаи заклинивания механизма, особенно зимой, во время понижения температуры. Однако такую проблему легко предотвратить: нужно покупать ролики из качественного материала и не скупиться на их количество (по меньшей мере, 8 штук на опоре).
Сложная и дорогостоящая установка.
Устанавливать их можно только на ровной поверхности, без наклонов и подъёмов. Линия забора вдоль ворот также должна быть идеально прямой.

Заключение

Какие бы виды ворот ни рассматривались современными владельцами недвижимости, наиболее часто выбираются именно распашная разновидность. Она обходится дешевле остальных, а также предусматривает возможность дополнения конструкции автоматикой. Однако последняя не всегда работает исправно в суровом климате России. Если вы хотите сэкономить, то такую конструкцию можно выполнить и самостоятельно, выбрав для проведения работ бюджетные материалы по типу профлиста.

Как стресс влияет на физическое здоровье и внешность женщины? Влияние стресса на психическое и эмоциональное здоровье женщин может быть гораздо более серьезным, чем принято думать. И хотя гормоны и мозг обеспечив.

11 вещей, которые тайно убивают ваше сексуальное влечение Если вы начали замечать, что вам больше не хочется заниматься сексом, то вам определенно стоит найти причину этого.

13 признаков, что у вас самый лучший муж Мужья – это воистину великие люди. Как жаль, что хорошие супруги не растут на деревьях. Если ваша вторая половинка делает эти 13 вещей, то вы можете с.

9 знаменитых женщин, которые влюблялись в женщин Проявление интереса не к противоположному полу не является чем-то необычным. Вы вряд ли сможете удивить или потрясти кого-то, если признаетесь в том.

Наперекор всем стереотипам: девушка с редким генетическим расстройством покоряет мир моды Эту девушку зовут Мелани Гайдос, и она ворвалась в мир моды стремительно, эпатируя, воодушевляя и разрушая глупые стереотипы.

11 странных признаков, указывающих, что вы хороши в постели Вам тоже хочется верить в то, что вы доставляете своему романтическому партнеру удовольствие в постели? По крайней мере, вы не хотите краснеть и извин.
