Печь для бани своими руками

Инструменты и материалы

Для того, чтобы изготовить печь для бани своими руками, понадобятся следующие материалы:

• Листовая сталь. Оптимальная толщина — 2 — 3 мм. Листы большей толщины дорогие и тяжёлые, меньшие могут быстро прогореть. И только для топки лучше взять лист потолще, например, 5 мм.
• Чугун для колосниковой решётки. Если в конструкции печи между зольником и поддувалом предусмотрена колосниковая решётка, лучше купить её готовой или изготовить из чугунных балок — этот материал более огнеупорен.
• Асбестовая нить. Заплетённая в шнур, она служит для герметизации соединений.
• Специальная огнеупорная краска для финишного покрытия.

Для топки лучше взять не обычную чёрную сталь, а хромистую, с содержанием 13% Cr. Она держит более высокую температуру и не прогорает.

Минимальный набор необходимых инструментов выглядит так:

• Инверторный сварочный аппарат с набором электродов, маска, краги.
• Углошлифовальная машина (болгарка) с отрезным и шлифовальным кругами по металлу.

• Дрель с набором свёрл по металлу.
• Набор слесарного инструмента: молоток, пару напильников, плоскогубцы.

Печи для русской бани, сделанные своими руками

Самое главное при изготавливании по чертежам металлических печей для бани своими руками – это учесть, что невозможно при разогретых металлических стенках поддерживать нужную температуру в пределах 60-65 ºС (прочитайте: «Чертежи банной печи из металла – строим печь своими руками»). Обязательно придется перетапливать, что сопровождается излучением сильных ИК волн, при котором довольно тяжело находиться рядом с печью.

Решить эту проблему можно двумя методами:

• Произвести футеровку топки. Процесс заключается в обкладывании топки изнутри огнеупорным кирпичом. Достаточно укладки на ребро, при этом толщина футеровки составит 6 см, хотя встречается и узкий шамот, толщиной 3 см. Как бы то ни было, нагрев стальных стенок является незначительным, больше всего прогревается каменка. Чтобы получилась лучшая печь для русской бани, сразу следует спроектировать топку, чтобы она была увеличенных размеров, потому как большая часть ее объема отводится на футеровку. Недостатком такого способа считается то, что в результате вырабатывается горячий дым, что понижает пожаробезопасность. Лучше всего провести его охлаждение путем установки бака или каменки на трубу. Немного сложнее – установить отопительный щиток, проходя через который, дым остывает до 80-120 ºС.

• Установить кирпичный экран вокруг печи из железа для бани. Его собирают из керамического кирпича, при этом в стенке оставляют окошки для монтирования дверок, которые позволят в будущем контролировать уровень прогрева воздуха. Можно сделать вывод, что такой вариант является лучшим из-за возможности регулирования температуры, однако он менее практичен, так как задняя стенка очень сильно перегревается, поэтому приходится в конструкцию включать жаропрочную сталь. В таком случае получается, что для более продолжительного срока службы железной банной печи, нужно выбирать довольно толстый металл. Его, как показывает практика, лучше устанавливать в верхней и нижней части топки.

Отдельно стоит упомянуть швы. Самодельная железная печка в баню довольно часто начинает прогорать именно от некачественных швов. В производственных условиях такую проблему решают, используя гнутую конструкцию. Сверху печи стараются минимизировать количество швов.

Требования к самодельным печам для бани

Самодельные банные печи в любом случае должны отвечать определенным требованиям. Так, например, они должны быть абсолютно безопасны в пожарном отношении

Особенно это важно, когда железная печка для бани, изготовленная своими руками, устанавливается в помещениях со стенами из дерева. При этом они должны поддерживать комфортный уровень температуры в вашей бане

Кроме того, существуют и чисто технические моменты, которые должна выдерживать любая печь. Во-первых, по общему требованию банного искусства для образования лёгкого и приятного пара необходимо, чтобы камни в печи нагрелись до 200-700 °C. Для этого необходимо правильно обустраивать в неё топку и дымоход.

Если печь для бани правильно сварить или выложить, она будет поддерживать во время парения и мытья температуру у пола в 40-45 °C и под полоком 90-100 °C. Такой жар позволит парильщику долгое время находиться в помещении бани без всякого ущерба для своего здоровья. При этом жар должен в печи держаться как минимум 3 часа с момента окончания подачи в неё топлива.

Во-вторых, в неё обязательно должна быть устроена эффективная система отведения угарного газа, дыма и иных продуктов сгорания. В противном случае вместо получения удовольствия парильщикам грозит серьёзный вред здоровью, и даже смерть от удушья. Вентиляционная система и дымоход могут быть при этом как естественными, так и работающими с помощью нагнетателя.

В-третьих, необходимо правильно выбрать место для установки печи. Так, например, установка печки в бане, сложенной своими руками, производится исключительно на специально возведённый ранее фундамент. Это защищает баню от пожара и позволяет построить для её стен и иных конструктивных элементов более лёгкую фундаментную конструкцию.

Металлическая сварная печь также должна быть установлена в соответствии с особенными требованиями, так, в целях защиты здания от пожара она иногда обкладывается кирпичом. В том же случае, когда это невозможно сделать, необходимо установить её на некотором удалении от стен, на пол под ней положить толстый лист асбеста.

Как улучшить характеристики металлической печки

В соответствии с особенностями основного материала конструкции, печь из металла имеет некоторые особенности эксплуатации, которые можно несколько улучшить или нивелировать на этапе изготовления.

Предварительная подготовка металла

Чтобы избежать тепловой деформации готового изделия, заготовки для него можно предварительно закалить. Делают это в специальных мастерских или кузницах, в домашних условиях подобной работой заниматься не только опасно, но и бессмысленно. Для сборки печи можно заказать специальные закаленные листы стали, уже подогнанные под требуемые размеры и подрихтованные мастером. Для этого предоставьте мастерской выбранный для работы чертеж печки для бани из металла с указанными размерами деталей.

Особенности конструкции топки металлической печи

Изменив конфигурацию топки, можно добиться большей энергоэффективности от печи из металла. Для этого рекомендуется отказаться от установки колосников и сжигать топливо прямо на дне печного короба. Правда, это добавляет мороки с дровами – золу и угли во время горения придется убирать кочергой вручную.

Также можно уплотнить дверцу топки асбестовым шнуром. Это замедлит приток кислорода и сделает горение более равномерным. В самой дверке нужно сделать отверстия для притока кислорода и регулировать этот процесс по время протопки бани.

Цены на листовую сталь

Для сборки печи нужен лист стали, толщина металла в котором составляет 8 мм. Лист такого металла параметрами 2х6 метров обойдется примерно в 10-12 тысяч рублей без учета дополнительной обработки. Одного такого листа хватит для сбора компактной металлической печи.

Схемы и чертежи печей

Печи для сауны имеют немного упрощенную конструкцию. Размеры печи из металла для бани, и сама топка, должны быть достаточными для закладки больших поленьев. Сверху топки приваривают борта каменки, объем которой, как правило, составляет от 20 до 25 л. Соотношение в размерах может быть разным, для этого не существует каких-либо конкретных правил.

Чтобы сделать печь из металла для бани как можно правильней, не стоит устанавливать бак для нагрева воды. В противном случае у вас не получится контролировать уровень влажности в сауне, что при экстремальных температурах может привести к ожогам.

Есть еще вариант – установить каменку внутри топки. Можно предусмотреть крышку, при этом у такой печи может быть два режима работы: с открытой крышкой – чтобы процесс парения был сухим, и с закрытой крышкой – чтобы выработать больший объем пара.

Печь-буржуйка длительного горения

Буржуйка стала настоящим символом России ещё со времён Революции и Гражданской войны.

Так назвали простейшую железную печурку цилиндрической или кубической формы. Преимущество её было в том, что дымовой канала — обычную железную трубу — можно было вывести куда угодно — через стену или крышу, в форточку.

Взяв от буржуйки простоту и практичность, можно сделать небольшого размера печь, которая воплотит в себе некоторые простые идеи, значительно повышающие её КПД, безопасность и экологичность.

Основная схема

Классическая буржуйка имеет цилиндрическую конструкцию. Однако при самостоятельном изготовлении выполнить это трудно, поэтому за основу нужно взять куб или параллелепипед.

Содержит следующие конструктивные элементы:

1. Топка. Это камера, в которой и происходит сгорание топлива, чаще всего дров. Стенки и дно топки должны быть толстыми, так как именно на них приходится основная температурная нагрузка. Для закладки дров в топку служит дверца спереди, пи желании её можно даже оснастить жаропрочным стеклом.
2. Зольник (поддувало). Отсек под топкой, отделяется от неё колосниковой решёткой. Зольник также оснащён, дверцей, только меньшего размера. Она служит для удаления пепла и золы. которые падают через колосниковую решётку от прогоревших дров. Но смысл зольника не только в этом — через дверцу поддувала всасывается воздух и проходит через слой топлива снизу, обеспечивая наилучшее горение.
3. Дымовой канал. Для его обустройства в верхней части печки вырезают круглое отверстие, в него вставляют обрезок стальной трубы и обваривают. В дальнейшем сюда можно присоединить другие секции трубы либо воспользоваться заводским сэндвич-дымоходом на специальных замках.

Мнение эксперта
Левин Дмитрий Константинович
Эксперт по столярным инструментам

Некоторые изготовители самодельных печей считают, что конструкция с поддувалом и колосниковой решёткой не подходит для банной печи — создаётся слишком сильная тяга, которая препятствует полному сгоранию дров. Взамен этого дрова предлагается укладывать непосредственно на дно печи, а поступление воздуха обеспечивать, насверлив несколько круглых отверстий в нижней части топочной дверцы и снабдив их сдвижной заслонкой.

Как делать дверцу

Дверца делается из толстого листа металла. Для крепления можно использовать покупные фабричные петли или сделать и самостоятельно. Для уплотнения прилегания используется асбестовая нить — её расклинивают в пазу, прорезанном болгаркой.

Если есть подходящий лист жаропрочного стекла, его вставляют следующим образом: прорезают в дверце окно и шлифуют место среза. Затем укладывают стекло, проложи по периметру невидимо снаружи части асбестовое волокно, после чего с помощью небольших язычков стали делаю прихватки с каждой стороны.

Поворотную рукоятку щеколду легче всего сделать с наружной стороны.

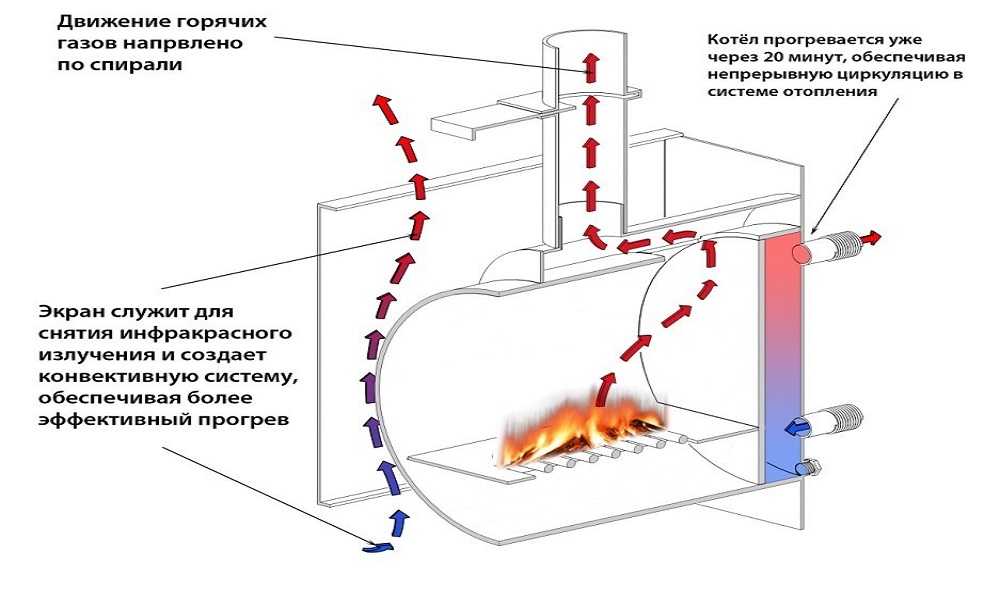

Самодельная система дожига вторичных газов

Главный недостаток буржуйки — это её низкий КПД. Струя воздуха быстро и сильно проходит через всю печь, унося вместе с собой не только недогоревшие продукты, но и тепло. В результате корпус не прогревается достаточным образом и отдаёт меньше тепла. Чтобы решить эту проблему, была придумана простая, но остроумная доработка.

Путём размещения над топкой двух стальных листов канал прохода дыма удаётся значительно увеличить длину пути, который проходят перегоревшие газы, прежде чем выйти через дымоходное отверстие:

1. Первый горизонтальный лист приваривается непосредственно над топкой так, чтоб в задней части печи остался канал для прохода газов.
2. Следующий лист варится выше, со смещением, чтобы проход теперь был в передней части печи. Получается, что дым, газы и тепло, попав в этот лабиринт, змейкой идут по нему до самого дымохода. По пути они отдают всё накопленное тепло листам, боковым стенкам и верхней плите печи.

Если сзади со дна просверлить несколько отверстий и закрыть их экраном из стального листа, то в верхней точке, когда свежий, но уже прогреты стенкой-экраном воздух встретится с недогоревшими газами, в канале будет происходить процесс дожига вторичных газов, что приведёт к значительному увеличению КПД печи.

Проект самодельной металлической банной печи

Эта конструкция разрабатывалась для парной, с габаритами 2х3х2,3 м. Для сварки применялся 3 мм листовой металл.

Чтобы улучшить горение, было специально спроектировано подключение еще одного воздуховода, идущего снаружи. Другим технологическим решением стали ребра жесткости. Эти уголки привариваются по бокам, к верхнему отделу топки. Когда будет происходить сильный нагрев, металл не начнет выгибаться.

Другая схема показывает металлическую печь, где подача воздуха осуществляется в верхний отдел топки. Эти конструкции получили название «дожигатели».

К задней стенке приварена металлическая пластина. Между приваренной пластиной и стеной образуется щель. В нее вставляются трубки, через которые происходит подача воздуха, находящегося под колосниками.

Такое простое устройство помогает справиться с двумя проблемами. Прежде всего, происходит интенсивное охлаждение задней стенки и защита ее от прогорания.

Вторым положительным моментом, считается подача уже разогретого воздуха. В этой области находятся очень горячие дымовые газы. Примерно 80% из них считаются горючими. При соединении этих газов с горячим воздухом, происходит воспламенение горючих веществ.

Температура верхнего отдела топки намного увеличивается. Камни нагреваются до очень высокой температуры. Причем если для этого пользоваться сухими дровами, то их понадобится намного меньше.

Большинство печей длительного горения работают именно на таком принципе. Для банных печей этот способ стали применять несколько лет назад.

Точно такая же модель, не имеющая дожига, имеет несколько другой формат. На чертеже отсутствуют габариты, зато намного проще понять, какие нужны пропорции и как расположены различные детали.

Объем топки, достигает 130% от общего объема каменки. Такое соотношение гарантирует нормальную работу.

Труба дымохода немного смещена назад. Правда такая технология отличается своими недостатками. Возможно появление некоторых проблем, когда будет проводиться монтаж дымохода. Трубу может не пропустить потолочная балка. Придется его изгибать, а это уже нехорошо. Поэтому заранее нужно предусмотреть такую ситуацию, и найти оптимальный путь прокладки дымохода.

Любители бани часто спорят, хорошо или плохо устанавливать в парилке емкость, в которой будет нагреваться вода.

По мнению одних, влажность можно регулировать открыванием крышки бака. Другие называют такой пар «тяжелым». Они устанавливают емкость в моечном отделе. Нагрев воды происходит при помощи теплообменника, который соединен с баком.

Печь из металла – современность и качество

Для кого-то кройка и варка металлоконструкций куда более простое занятие, чем кладка кирпича. Использоваться в работе могут: стальные листы, трубы и т.д. Достаточно будет их разрезать, а при сборке металлические печи состоят из тех же функциональных частей, что и кирпичная. Естественно, отличается конструкция и с эстетической точки зрения. По чьему-то мнению более оригинально на фото и при визуальном осмотре выглядит кирпичная кладка, а кому-то больше нравятся металлические конструкции более современного вида.

Печная топка в металлической конструкции со временем приобрела определенные изменения. Называются они теперь газогенераторными и работают по следующему принципу: в одном отсеке сжигается топливо, а во втором сжигают продукты его сгорания. В связи с такой двухэтапной обработкой топлива можно увеличить производительность печи примерно на 20 процентов.

Самый большой недостаток, которым обладают металлические банные печи, – это чрезмерное нагревание элементов, а потому безопасность эксплуатации такой конструкции снижается. Исправляется этот недостаток путем обкладки печи специальным огнеупорным кирпичом, либо, сделав навес стального экрана (конвектора), который позволит распределить горячие воздушные массы равномерно по всей парной и другим помещениям бани. Благодаря тому, что топка будет остывать под воздействием комнатного воздуха, а не различных охлаждающих установок, предельная длительность ее эксплуатации увеличится.

Габариты каменки

Если утепление бани было сделано в соответствии с технологическим процессом, то объем парной будет влиять на количество камней. Существует несколько источников, которые рекомендуют применение определенного количества камней. В среднем на 1 куб. метр положено 20–40 камней. Вообще-то, чем больше положено камней, тем быстрее можно получить нужный объем пара. Однако должно соблюдаться одно условие. Мощность печи должна быть достаточной, для их нагрева.

Основной проблемой, которую приходится решать, эта плотность камней. У каждой породы она своя. Поэтому одинаковая масса может отличаться разным объемом. Средняя парилка, имеющая объем 12–14 куб метров, хорошо прогревается каменкой с габаритами 30х40х30 миллиметров. В зависимости от конструкции печи эти значения могут изменяться.

Чтобы сделать такой теплотехнический расчет, нужны специальные знания и опыт. Гораздо проще, пользоваться готовыми чертежами, в которых уже высчитаны определенные пропорции. В принципе, как минимум, объем топки, в которой не установлена каменка, не должен быть меньше. В идеале, должен быть даже больше на 30-50%.

Выбор конструкции банной печи

В идеале источник тепла, сделанный из металла, должен отвечать следующим требованиям:

1. Быстро прогреваться и поднимать температуру в парилке. С этим железные печки справляются отлично.
2. Как можно дольше сохранять тепло. Поскольку сталь быстро нагревается и охлаждается, понадобится устройство каменки, аккумулирующей теплоту, либо увеличение длительности горения топки. Третий вариант – после установки обложить банную печь кирпичом.
3. Занимать в парной минимум полезной площади. Если объем этого помещения слишком мал, то лучше выбрать вертикальную конструкцию с загрузочной дверцей, вынесенной в предбанник.
4. Отопитель должен быть безопасным для моющихся в бане людей. Чтобы уберечься от ожогов, на корпус можно установить конвекционный кожух из тонколистового железа или, опять же, построить вокруг корпуса кирпичную стенку.

Железные печи для бани, изготавливаемые своими руками, бывают следующих конструкций:

• с корпусом, ориентированным в пространстве вертикально или горизонтально;
• растапливаемые прямо из парилки либо из соседней комнаты (делается выносная дверка топливника);
• с баком для воды и без него;
• с наружной или внутренней каменкой.

Каменка вертикального типа

Вертикальный корпус печки, изображенной на фото, дает 1 преимущество – экономию места в бане. Недостатков больше: малая продолжительность горения (из-за того, что пламя охватывает всю закладку дров) и не слишком высокая теплоотдача. По этим важным параметрам горизонтальный банный отопитель выигрывает у вертикального, но в то же время занимает большую площадь.

Горизонтальная печка с каменкой и баком

Если в бане отсутствует электрический водонагреватель, ничего не стоит поставить на печь или дымоход бак нагрева воды, предназначенной для помывки. Его можно сварить из обычного металла, а лучше из нержавейки. Есть и более удобный способ подогрева воды: бачок, расположенный в моечной, соединяется трубами со стальным теплообменником самоварного типа, установленным на дымоходной трубе.

Стальной теплообменник на дымоход

Открытая каменка, доставшаяся нам от финской сауны, нагревается максимум до 400 °С, зато ее можно полить водой с целью «поддать парку». Каменки, закрытые внутри корпуса печки, аккумулируют больше тепла, прогреваясь до 700—800 °С, но при этом загрязняются проходящими дымовыми газами и оттого требуют периодической очистки.

Преимущества и недостатки банной печи из трубы

Этот вариант печи имеет преимущества и недостатки. К ее плюсам относят:

• Простота конструкции. Печь изготавливают из металлической трубы диаметром не менее 50 см.
• Небольшое количество сворных швов. На трубе, как правило, имеется один сварной шов. Это делает конструкцию достаточно прочной.
• Небольшой вес и компактность. Данная печь весит не много, ее можно легко транспортировать и перемещать.
• Долговечность. Изделия из металла имеют долгий срок службы. Металл устойчив к повреждениям, жаропрочный.
• Несколько вариантов изготовления. Можно изготовить несколько вариантов печей различных размеров.
• Быстрый прогрев бани.

Вместе с тем отмечают и недостатки данных вариантов банных печей:

• Процесс изготовления трудоемкий, требует специальных познаний в области сварки, обработки металла и конструкций печей.
• Сложность изготовления округлых элементов.
• Сильное нагревание, пожароопасность.
• Быстрое остывание печи. Необходимость добавлять топливо.

Историческая справка о банных печах

Издревле печи банные создавались практически в каждом дворе, но при этом в них даже не было дымохода, и угарный газ выводился через входную дверь. В связи с этим возникло такое понятие, как «мыться по-черному». При этом устройство такой печи обладало высокой практичностью и абсолютной огнеупорностью. Использовался в строительстве экологически чистый (натуральный) глиняный кирпич, который выкладывался в форме купола.

Внутрь этой конструкции монтировались металлические прутья для удержания нагревательных камней. В свою очередь камни прогревали объемную емкость с водой. Результатом работы такой печи становился мягкий пар, благотворно влияющий на организм посетителя бани.

С течением времени изготовление печи для бани перешло на новый уровень и ее конструкция была модифицирована первообразным дымоходом, который был далек от идеала, но при этом с отведением угарного газа справлялся на отлично. В связи с такой модификацией эстетичность и функциональность установки повысилась.

Каких размеров каменку и в каком месте лучше ставить

Требуемый объем камней определяется размерами парной и качеством утепления. Величина, как правило, варьируется от 20 до 40 кг на 1 кубический метр помещения. Естественно, что, чем их больше, тем легче выработать нужный объем пара.

Ввиду того, что разные камни отличаются по плотности, при одной массе они будут занимать разный объем. Определено, что для парилки, имеющей объем 12-14 м3, потребуется установить каменку 30×40×30 см. Эти размеры в различных ситуациях можно немного корректировать.

Изготавливая банную печь из металла своими руками, нужно будет подобрать индивидуальный объем каменки, исходя из размеров печи. Чтобы не допустить ошибки, лучше оттолкнуться от готовых чертежей. При использовании экспериментального подхода стоит учитывать, что объем топки должен превышать таковой каменки приблизительно на 30-50 %.

Перед тем как построить печку в бане, стоит просчитать наилучшее расположение каменки в топке. Из практики стало ясно, что лучше всего ее разместить сверху, возле задней стенки, где самая большая температура.

Стоит помнить, что каменку нужно будет обслуживать, и ее следует оборудовать так, чтобы туда можно было подавать воду. Люк лучше всего расположить так, чтобы была возможность без особого труда дотянуться рукой до самого удаленного края, и чтобы воду можно было подавать без возможности получить ожог.

Как выбрать трубу для самодельной банной печи

Наиболее оптимальным вариантом для дымохода по соотношению эксплуатационных характеристик, простоты монтажа и стоимости расходных материалов, является труба из нержавеющей стали. Такие трубы могут быть одностенными или двустенными. Они не ржавеют, легко монтируются, выдерживают высокие температуры и выглядят эстетично. Однако не стоит забывать про изоляцию дымохода – сталь при отведении дыма нагревается до высоких температур.

Предпочтительной формой для трубы является цилиндр. Размер и высота трубы зависят от мощности печи и конфигурации банной постройки. Согласно стандарту, высота дымохода не должна быть менее 5 метров – это позволит отводить все вредные продукты горения из помещения. Выбор конкретного способа монтажа дымохода зависит от типа крыши и мощности отопительного устройства, т.к. внешние дымоходы увеличивают теплопотери.

Где нужно устанавливать контейнер для камней

Уже давно известно, что температура достигает своего максимума в верхнем отделе, около задней стенки. Именно здесь лучше всего установить такую емкость. Свод топки будет испытывать меньшие термические нагрузки, камни будут хорошо нагреваться. Каменка требует постоянного обслуживания. Внутрь обязательно должна проникать вода. Люк, предназначенный для обслуживания, должен находиться в месте, откуда можно достать самый дальний его край.

Вода должна подаваться вглубь каменки, при этом человек не должен получить ожог. В каменку вставляется одна или несколько трубок, которые полностью охватывают всю емкость. В каждую трубку, обложенную камнями, вставляют воронку. Когда в трубку подается вода, она начинает быстро покрывать поверхность камней, происходит ее стремительное испарение.

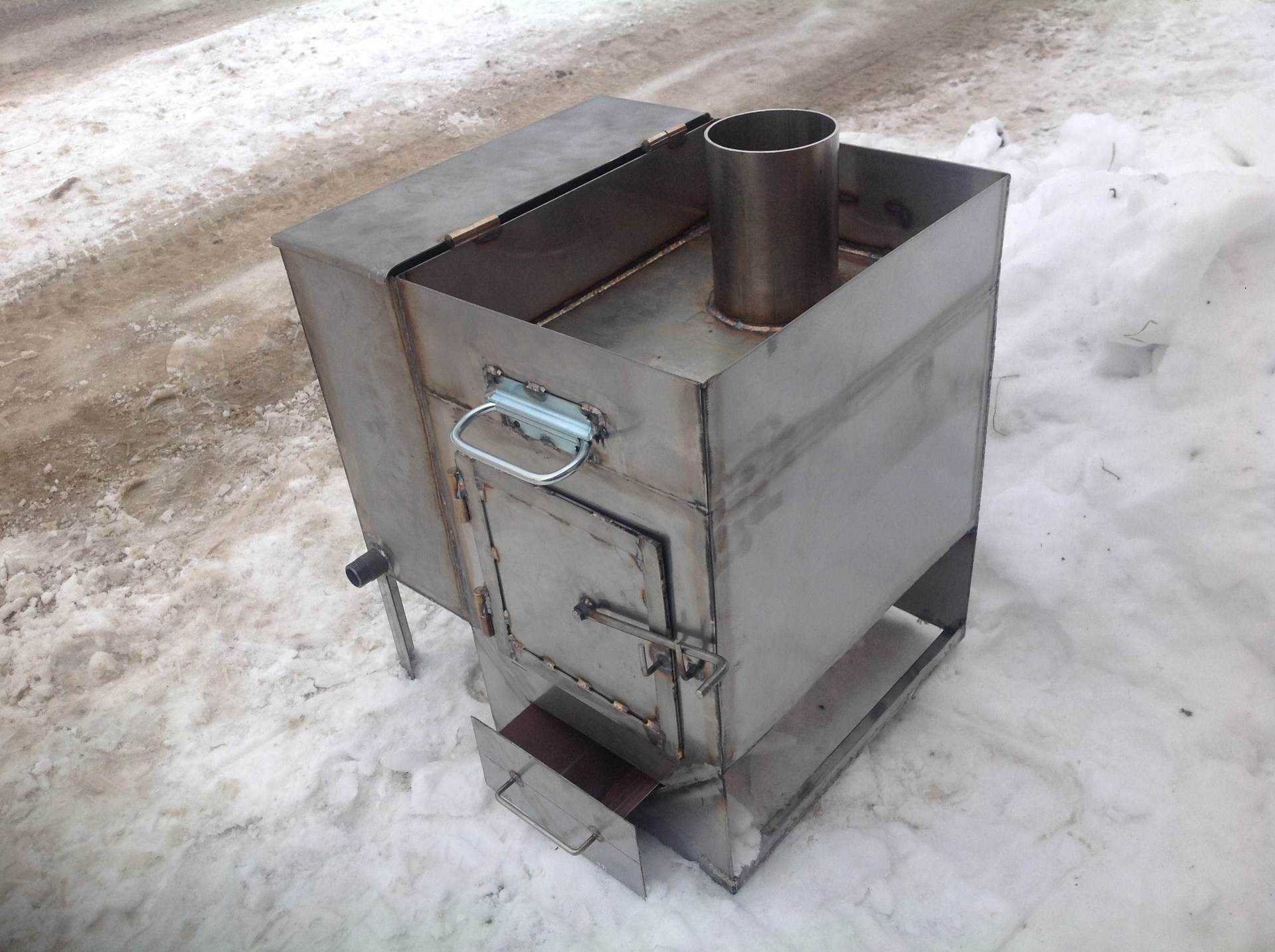

Изготовление самодельной металлической печи

Печка в баню своими руками из железа изготовляется в соответствии с типовыми чертежами, которые можно достаточно легко найти в Интернете. Для начала вам нужно будет подобрать необходимый для производства работ материал и инструмент. При этом практически все операции по сбору печи вы будете производить с помощью сварочного аппарата и угловой шлифовальной машины.

Что же касается материала, то вам понадобится металлический лист, желательно хромированный, толщиной не менее 5 мм. Он пойдёт на зольник. На каркас печи можно использовать такой лист и одновременно металлический уголок, толщиной 3-5 мм.

Для изготовления топки и дна водяного бака придётся приготовить материал потолще – 7-10 мм. Нужны также будут металлические трубы разного диаметра для обустройства дымохода и системы трубопроводов печи. А вот дверцы для топки нужно будет приобрести уже готовые в магазине строительных и бытовых товаров. Лучше всего, если они будут изготовлены из чугуна, но в случае необходимости их можно и сварить самому из остатков толстостенного трубопровода.

Также можно купить и сетку для камней, но в любом случае фитинги и запорная арматура, а также колосники придётся приобретать, так как изготовить данные элементы самостоятельно не удастся. Стоят они недорого, поэтому купить их вы сможете достаточно легко.

После того, как материал будет подготовлен, можно приступать к сбору печи. Для этого берут чертёж и на его основании начинают при помощи УШМ вырезать заготовки и сваривать их вместе

При этом особое внимание стоит уделить сборке дымохода и топки как наиболее ответственным участкам всей конструкции

Отдельно стоит отметить то обстоятельство, что когда встает вопрос о том, как сделать печку в баню своими руками, всегда интересуются, нужно ли металлическую конструкцию обкладывать кирпичами? Против такого решения выступает возможный перерасход топлива, ведь печи, кроме металла, придётся прогревать и кирпич. Однако всё может быть компенсировано прекрасным внешним видом вашей парной и уникальным микроклиматом, образующемся в помещении от нагретого кирпича.

Изготавливаем печь в сауну

Основной задачей таких отопительных приборов считается скорость получения требуемой температуры, а также возможность постоянной её поддержки. Самым простым решением считается установка вентилятора. Благодаря обдуву стенок, будет повышаться температура.

Аналогичной функцией обладает кожух-конвектор. Другими словами, это корпус, завернутый в оболочку. Между топкой и кожухом возникает зазор, примерно 1,5–2 см. Снизу в щель засасывается воздух.

Он движется вдоль стенок, и начинает нагреваться, попутно охлаждая стенки. Затем он начинает подниматься. По всей площади парилки начинает разноситься мягкое тепло. Если для корпуса печи был использован толстый металл, разрешается кожух изготавливать из более тонкого листа. Он не будет сильно нагреваться, поэтому прогорание стенок исключается. Если каменка будет располагаться вверху, прямо над топкой (смотри фото), в корпусе делается отверстие, чтобы происходило вентилирование каменки. Часть потока воздуха, поднимающегося вдоль стенок, начнет попадать прямо в каменку. Уложенные камни получат дополнительный обдув и нагреются еще больше. Данная каменка получила название «вентилируемая». Ею очень хорошо пользоваться в суховоздушных саунах.

Стены. Перегородки. Обшивка

Нередко для перегородок в помещении используются материалы, которые способны гореть. Вот почему проводятся следующие работы. При помощи картона из асбеста зашивается проем, где есть топливник и, расположенный рядом, участок стены.

На него помещается металлический лист. Его толщина должна соответствовать четырем миллиметрам или быть больше. После наложения обшивки должно остаться расстояние в двести шестьдесят миллиметров.

Основание под каменку обычно дополнительно усиливают, так как конструкция эта довольно тяжелая. Под печь обязательно делается фундаментная часть.

Печь горизонтальная

Чертеж печки из трубы не очень сложен. На основе этой конструкции выпускаются печи «Жара». Они немного доработали ее, но суть осталась та же.

Банная печь из трубы горизонтальная

Для горизонтальной печи из трубы понадобится:

• сварочный аппарат;
• электроды для сварки;
• инструменты для резки металла (например, ножовка по металлу или болгарка);
• два отрезка трубы размером в 75 см и Ø 53 см, толщина стенок около 10 мм;
• труба Ø 20 см и длиной в 35 см (для обустройства полусферы);
• труба Ø 11,4 см (для дымохода);
• колосники (или стальной прут для их изготовления);
• стальная арматура (для колосников и решетки);
• дверные петли (2 комплекта);
• несколько металлических листов, толщиной 8–10 мм;
• несколько листов нержавейки (для изготовления бака для воды);
• кран врезной металлический;

Особенностью такой конструкции является то, что бак для воды можно расположить как непосредственно на корпусе топки, так и привешивать за ней. Бак делают часто отдельно. Это намного удобнее.

1. Основную трубу располагаем горизонтально. Можно сразу приварить ножки для устойчивости, а можно сделать их цельными, добавив при разметке торцевых частей.
2. Отступаем от нижней точки трубы расстояние равное 1\3 диаметра и на этой высоте замеряем расстояние между стенками трубы. Из листа металла вырезаем прямоугольник длиной в 750 мм и шириной равной замеренному расстоянию. Это будет площадка для закладки дров. В центре прямоугольника вырезаем квадратное или прямоугольное отверстие под колосниковую решетку. Если вы не хотите покупать промышленные колосники можно просто наварить прутья арматуры в виде решетки.
3. Вставляем полученную конструкцию в трубу и закрепляем при помощи сварки.
4. Из листов металла вырезаем два прямоугольника шириной в 53 см и длиной в 70 см. Это будут торцевые части нашей печи. Привариваем их к торцам основной трубы.
5. На лицевой стороне при помощи болгарки вырезаем прямоугольные отверстия для дверок поддувала и топливной камеры, оборудуем дверцы (привариваем петли, запоры и устанавливаем на место).
6. В верхней части основной трубы ближе к задней стенке прорезаем отверстие для выхода дыма. Его размеры и форма неважны, но не слишком большое, конечно.
7. Трубу Ø 20 см и длиной 35  см разрезаем пополам и завариваем торцы у одной половинки, ближе к середине прорезаем отверстие под дымоходную трубу (форма и диаметр должны совпадать).
8. Далее «накрываем» корпус приготовленной полусферой так, чтобы отверстия в корпусе и «крышке» не совпадали (был смещены друг относительно друга). Это нужно для создания дополнительного зигзага при выходе дыма, чтобы печь не остывала слишком быстро. Скрепляем конструкцию сваркой.
9. В отверстие под дымовую трубу вставляем патрубок и привариваем.
10. Из арматуры изготавливаем корзину для камней и располагаем ее сверху над топкой вокруг дополнительной полусферы.
11. Из листов нержавеющей стали изготавливаем бак для воды, оснащаем его крышкой и креплениями, при помощи которых бак может навешиваться на заднюю стенку печи.

Банная печь из трубы горизонтальная. Схема

Вот и все, наша самодельная печь для бани из трубы, расположенной горизонтально, готова. Как вы, наверное, уже поняли, изготовить печь из металла для бани своими руками не так уж и сложно.

Банная печь из трубы горизонтальная

Бывают варианты с открытыми или закрытыми каменками, да и конструкция баков может быть встроенной, расположенной непосредственно на корпусе или вовсе вынесенной отдельно (например, на стену). Есть, например, еще вот такой вариант с открытой каменкой.

Печь из трубы с открытой каменкой, сделанная умельцем

Топка

Самой первой изготавливается топка. Габариты определяются индивидуально. Опытные мастера рекомендуют, если ширина достигает 50 см, создавать аналогичную высоту. Самодельная печь для бани должна предусматривать применение готовых металлических деталей таких как решетки и дверцы.

Надо сказать, что лучше использовать именно стальные детали, так как чугунные изделия отличаются своей фиксацией.

В стандартном проекте металлической печи, закладывается топка, имеющая две секции. Первая предназначена для сжигания топлива. Во второй будет собираться зола. Поэтому их отделяют решеткой, устанавливают отдельные дверки.

Очень часто, окно секции, в которой собирается зола, используется для увеличения тяги, требуемой для создания нормального горения.

Если в проекте металлической банной печи, показана установка каменки, верхний отдел топки также должен быть изготовлен из решетки.

Важно! Чтобы построить печь, лучше взять толстый листовой металл. Конструкция будет устойчивой, ее не поведет от сильного нагрева

Она будет выделять намного больше тепла.

Оптимальные технические параметры самодельных банных печей

Печка для бани на дровах, изготовленная своими руками, должна соответствовать и некоторым оптимальным техническим параметрам. Например, она должна иметь достаточно высокую теплоотдачу мощность, так как при помощи нее прогреваются воздух и камни для парогенерации в парилке, а кроме этого, еще и воздух в смежных помещениях. Для нормального функционирования банного комплекса мощность печки должна составлять минимум 28 кВт.

Конструкция печи должна быть приспособлена под то помещение, в котором она будет размещаться. Например, существуют конструкции с открытыми и закрытыми каменками, а также целые парогенераторы, которые для своего размещения требуют помещения большой площади.

Кроме того, все самодельные печи необходимо конструировать и собирать с учётом характеристик пола или же фундамента как печи, в случае ее строительства, так и всего здания. Дело в том, что если вы, например, сварите массивную металлическую печь, то пол бани может её просто не выдержать, а ведь необходимо ещё учитывать также и вес топлива, загружаемого в неё.

Таким образом, собираясь самостоятельно изготовить печку для парной, вам нужно будет первым делом произвести расчеты и выяснить, можно ли вашу конструкцию в принципе разместить в бане. Далее необходимо составить схему строительства или, что лучше, проект. Придерживаясь их, вы сможете оптимальным образом обустроить вашу баню, обеспечив эффективное её отопление.
