Устройство и схема работы складных ворот для гаража
Система подъёмных (щитовых) ворот является довольно простым механическим устройством. Основными и несущими нагрузку элементами, являются рама, направляющие и рычажно-пружинный механизм, перемещающий створку. Управление механизмом может быть как ручным, так и с использованием электропривода управляемого пультом ДУ (дистанционное управление). При открывании ворот задействованы рычаги прикреплённые к нижней части створки, и две направляющие для движения роликов, закреплённых вверху в торцах створки. Открывание осуществляется поднятием за ручку нижней части створки и делается довольно легко, так как в открывании ворот помогают растянутые пружины рычажного механизма.
Схема работы подъёмного механизма
Существует две разновидности механизма для подъёмных ворот:
- Рычажно-пружинный — довольно простой и надёжный механизм, пользующийся популярностью среди владельцев гаражей. Особенности монтажа: точное регулирование натяжных пружин и высокое качество и точность монтажа направляющих для роликов.
- С противовесами — используется в основном на воротах с большим весом створки. Трос прикрепляется к нижним углам створки и проходит через блок к противовесу, укреплённому на другом крае лебёдки.
Схема подъёмных ворот
Технология установки секционных ворот
Когда проведены все подготовительные работы, можно приступать к монтажу:
- Наметить карандашом места закрепления основных элементов. В случае необходимости расширить проем.
- Собрать раму ворот.
- Поднять раму и установить в проем. Основательно закреплять только после регулировки уровня наклона.
- Собрать и скрепить направляющие с помощью болтов.
- Прикрепить их к потолку по нанесенной ранее разметке.
- Собрать полотно, скрепляя секции поочередно. Начинать следует снизу. Каждый элемент снабдить роликами.
- Собрать пружинный механизм, уравновешивающий конструкцию.
- Установить ручки для запуска работы механизма.
- Закрыть все важные узлы специальными кожухами, препятствующими попаданию пыли в механизм.
Если все сделано верно, плотно будет держаться на определенном уровне, не подниматься, и не падать. Для проверки следует его открыть и закрыть несколько раз.
Правильно подобранные секционные ворота будут удобны в использовании, а грамотная установка обеспечит длительный срок службы.
Полезные свойства и особенности
Монтаж секционных ворот подходит для тех, у кого пространство ограниченное, так как происходит поднятие вверх основного полотна. Сама панель бывает любого цвета. Сегодня можно даже наносить уникальные рисунки. Все зависит от пожелания покупателя.
Процесс изготовления имеет всего несколько шагов. Чтобы избежать быстрого износа, на поверхность наносят специальные средства – это защита от коррозии. Также встречаются конструкции со встроенным окном, оно выполняется из надежного стекла, не реагирующего на удары. Это привносит свою изюминку, а также обеспечивает поступление естественного освещения в гараж. Ворота будут работать в любых погодных условиях и при любых температурных показателях.
Система запирания имеет свою особенность, поэтому полностью исключаются несанкционированные взломы конструкции. В автоматическом режиме происходит блокирование полотна. Каждый производитель дает рекомендации по поводу эксплуатации. Если их придерживаться, то срок службы доходит до десяти лет без необходимости замены деталей.
Какие особенности установки ворот в гараже
Если необходимо установить гаражные ворота, монтаж их зависит от:
- Вида конструкции.
- Принципа ее работы.
- Необходимости наличия свободной площади для выполнения рабочего цикла при открывании ворот.
- Конфигурации проема для их расположения.
На продолжительность процесса оказывает влияние и комплектация ворот.
В некоторых конструкциях схема монтажа может меняться в зависимости от:
- Применяемых запорных устройств.
- Наличия дополнительных систем, осуществляющих безопасность.
- Типа привода, который может быть:
- ручной;
- механический.
Монтаж — это достаточно важный момент. Любые ошибки, допущенные в его ходе, могут привести к неправильной работе ворот, непредвиденным поломкам и другим осложнениям, что может заставить принять решение приобрести другие более современные ворота для гаража.
Безошибочный монтаж должен закладываться еще при проведении замеров и подборе оптимальных размеров проема для конструкции гаражных ворот. К тому же каждый их тип имеет свои особенности монтажа, характерные для конкретного вида. Это может быть монтаж:
Секционных ворот.
Его особенность заключается в наличие автоматики и в параметрах полотна. Конфигурация проема влияет на выбор типа устройства. Он может быть:
По высоте подъема.
- достаточно высоким;
- стандартным;
- очень низким.
По отклонению от вертикального положения:
- строго вертикально;
- под наклоном.
По необходимости установки дополнительных узлов и деталей:
- барабана;
- валов.
Играет важную роль расположение нулевой отметки уровня пола и величина отклонения его от горизонтали. При неверном определении нижнего горизонта после монтажа ворота не будут закрываться или не полностью закрываться.
Это наименее «требовательный» процесс. При их установке достаточно выполнить правильный монтаж несущей рамы, чтобы не было отклонений по вертикали и горизонтали, при этом обеспечить минимальный, но достаточный запас по траектории движения полотна.
Зазоры по всему периметру ворот выполняются минимальными, а при необходимости герметизация производится существующими строительными материалами, соблюдая технические условия. Надежную защиту гаража от окружающей среды обеспечивают уплотнители самого разного профиля.
Распашных ворот.
Это достаточно простые операции, осуществляемые традиционными методами. В этом случае створки распашных ворот приходят в движение лишь при приложении к ним определенной дополнительной силы, а не перемещаться самопроизвольно от собственного веса
Очень важно выдержать все требования при монтаже распашных ворот, имеющих автоматический привод, который может быть:
- электрическим;
- гидравлическим.
При их монтаже требуется максимально точная установка основного элемента конструкции, которым является наматывающий вал. Даже небольшое отклонение оси вала может стать причиной полного отказа от работы всей конструкции.
Кроме этих особенностей монтаж рулонных ворот достаточно простой. Но лишь точность установки основных элементов определяет качество работы и срок безаварийной работы рулонных ворот.
При качественном монтаже основных элементов рулонные конструкции обеспечивают надежную:
- герметичность;
- теплоизоляцию;
- звуконепроницаемость;
- защиту от ветровой нагрузки;
- оптимальную скорость работы створки;
- бесшумность работы;
- минимальное число циклов наработки на отказ.
Откатных ворот.
Из-за большой массы конструкции движение створки даже при малейшем отклонении от прямолинейности в любой плоскости приводит к выходу ее из эксплуатации.
Виды гаражных ворот
Замеры и размеры
Секционные ворота называются еще подъемно-секционными. Такое название обусловлено строением и принципом действия. Полотно ворот состоит из отдельных секций, подвижно соединенных между собой. Отсюда в названии слово секционные
. При открывании секции движутся вверх по направляющим, плавно переходя на потолок. В открытом состоянии они удерживаются на потолке. А это — причина, по которой добавляют слово подъемные
— они поднимаются вверх.
Общее устройство секционных ворот с торсионными пружинами
Секционные ворота состоят из двух частей — полотна и направляющих, по которым полотно движется при открывании/закрывании. Чтобы установка секционных ворот своими руками прошла без проблем, надо тщательно провести замеры проема. В этой части ничего особо сложного нет. Нужна только рулетка, отвес, если есть — лазерный уровень.
С терминологией все понятно, конструкция в общих чертах ясна, теперь более подробно о замерах и подготовке проема, без которых установка секционных ворот обойтись просто не может.
Что и зачем измерять

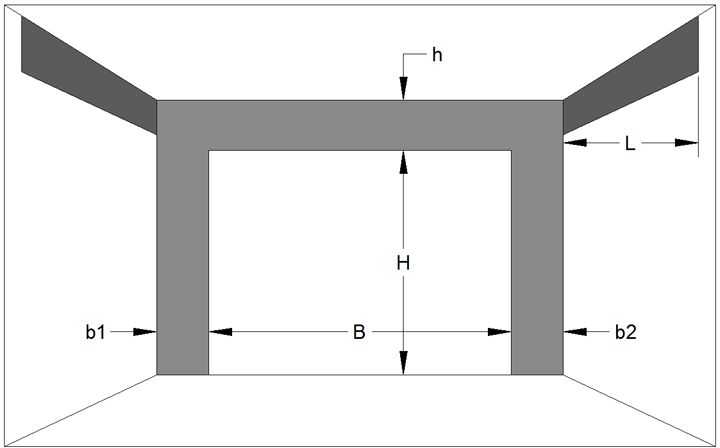

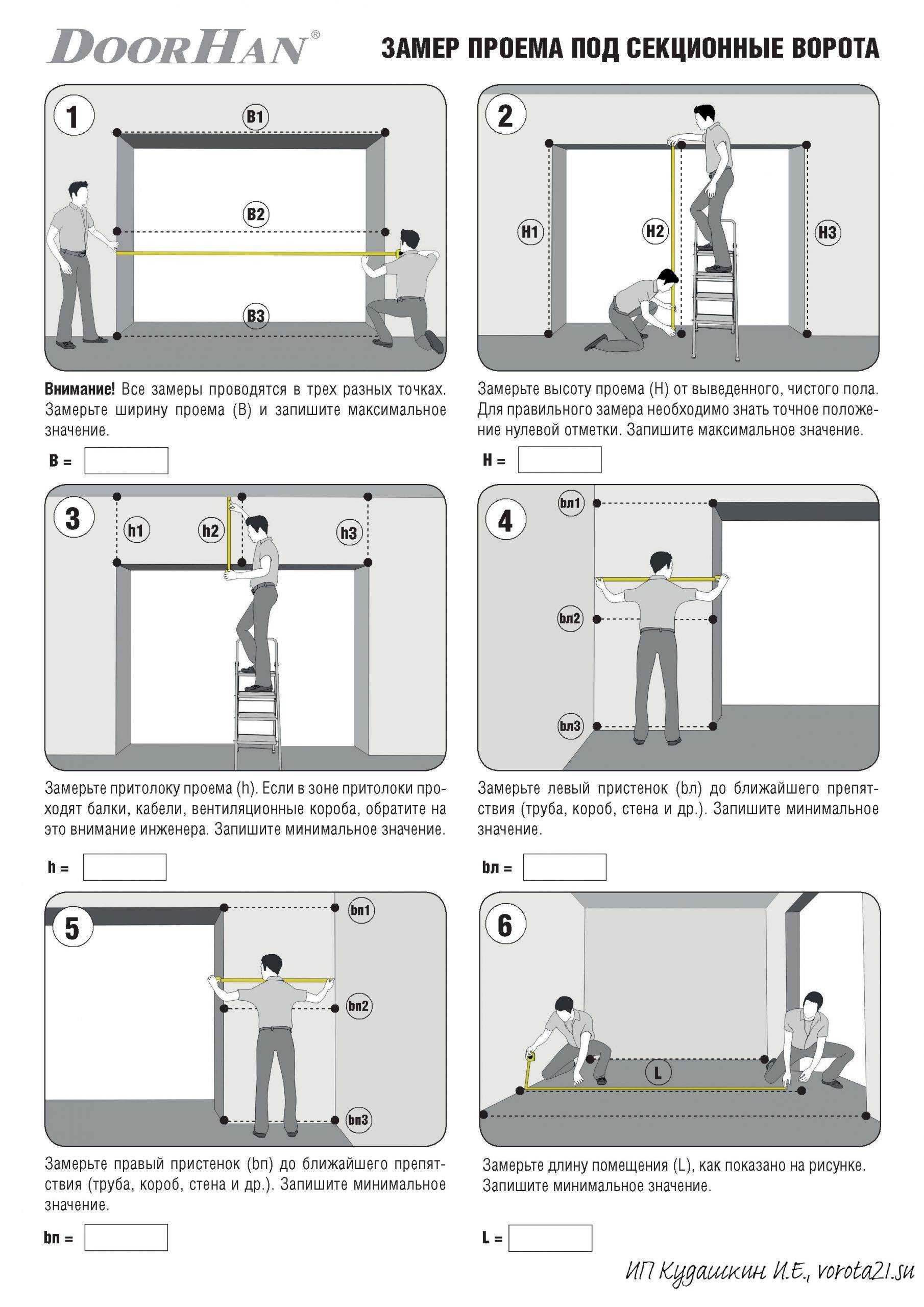

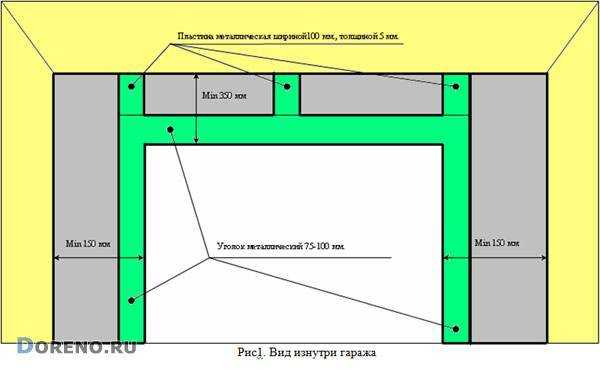

Чтобы заказать подъемно-секционные ворота, надо измерить следующие расстояния (показаны на рисунке):
- Высота (H) и ширина (B) проема. Тут, вроде, все понятно, измерения простые. Но, для нормальной работы ворот, плоскости проема должны быть параллельны. Боковые стенки должны быть строго вертикальными, пол и перемычка — строго горизонтальными, без отклонений и провисаний. В вертикальности и горизонтальности можно убедиться при помощи уровня, отвеса. Также можно проконтролировать параметры проема, проведя изменения в нескольких точках. Если данные совпадают до миллиметра, все хорошо. Если нет, придется проем готовить — выравнивать и только после этого измерять и заказывать секционные ворота.
Какие параметры нужны и важны
При стандартном монтаже установка секционных ворот не затрагивает проем
Еще раз обращаем ваше внимание: на последний параметр стоит обратить внимание — глубина помещения, в который устанавливаются секционные ворота, не может быть меньше этой величины
При установке привода
Если же планируется автоматическое открывание и привод обычный, потребуется место еще и для него (на рисунке ниже оно обозначено буквой W).
Пространство внутри помещения должно быть достаточно для монтажа системы направляющих и привода, если используется автоматизированная модификация
Чтобы вы могла ориентироваться, для установки привода на потолке, минимальная глубина помещения должна быть от 3290 мм до 4400 мм (для разных систем подъема). Для менее глубоких помещения есть другой выход — установка осевого привода. Он дороже, но мощнее и место для установки требует только сбоку от проема.
Это все необходимые замеры. Как видите, все несложно
Но при этом очень важно, чтобы проем ворот был ровным, без значительных отклонений. Также важно состояние пола и потолка (в районе установки ворот)
Для потолка важно выровнять ту часть, на которой будут монтироваться потолочные направляющие. Пол должен тоже быть ровным чтобы раму не перекосило. Если есть неровности, придется проем ворот готовить, только потом проводить повторные измерения и заказывать ворота.
Типы по способу управления
Мы уже сказали ранее, что воротами можно управлять двумя способами: механическим и автоматическим. Каждый из них рассмотрим детально и разберемся в их нюансах.
Механический способ
Представляет собой ручное управление. Рабочий механизм монтируется с наружной стороны помещения. В случае стандартного оборудования предусмотрено наличие двух клавиш. С их помощью владельцы открывают и закрывают ворота. Чтобы загнать транспортное средство, придется выйти из него, чтобы открыть гараж.
Автоматический
Электрический ток – это то, без чего владелец гаража не сможет воспользоваться и подключить автоматический механизм.
Из особенностей электрического привода можно выделить блокировочную систему. Она срабатывает после закрывания гаража. После этого открыть ворота вручную ни с одной, ни с другой стороны не получится.
Чтобы снять блокировку, необходимо получить сигнальное оповещение с коммуникатора или нажать клавишу на гаражной панели. Но, есть небольшой нюанс – при отсутствии электричества сделать это не получится.
Решить проблему с электрическим сбоем можно следующими способами:
- Использовать вспомогательный электрический источник питания. В этом может помочь наличие дополнительного запасного аккумулятора. Только это не спасет в такой ситуации зимой, в сильный мороз. Оптимальным вариантом решения проблемы будет установка генератора;
- Ручной механизм снятия блокировки. Он не входит в комплектацию устройства, поэтому его придется заказывать и оплачивать отдельно;
- Сочетать два вышеописанных способа. Это поможет достичь максимального эффекта работы от ворот и безотказного функционирования даже при отсутствии электричества.
Автоматический механизм фиксируется двумя способами:
- На потолочной поверхности. Чаще всего этот метод применяют при оборудовании полотен небольшого размера. Обычно такие ворота устанавливают для гаражей под один транспорт. Механизм монтируют в 1-2 метрах от дверного проема. Рычагом закрепляют трос в верхней части полотна. Трос натягивает с помощью рычажной системы створку, приводя ее в движение;
- Оборудование навального привода. Конструкция используется для крупногабаритных ворот. Механизм крепят вблизи торсионного вала. Чтобы работа не давала сбоев, необходимо установить цепной механизм. Двигатель заставляет двигаться вал, поэтому ворота начинают открываться или закрываться.
Как уже говорилось выше, работа контролируется двумя устройствами. Владелец сам может выбирать то, что ему удобнее: коммуникатор или смартфон.
Радиус действия не превышает 10 метров, поэтому управлять воротами можно прямо из машины. Для надежной защиты от злоумышленников, закодируйте радиосигнал. Все это касается управления посредством коммуникатора. Брелки пользуются спросом и востребованностью.
Если используется смартфон, то на него следует установить приложение. Оно работает только при подключенном интернете в режиме онлайн. Оно помогает удаленно следить за работой воротного сооружения. Приложение имеет некоторую схожесть с программами, которые используются для оборудования видеонаблюдения.
Возможности автоматизации ворот
При помощи специальных устройств процесс открытия ворот можно полностью автоматизировать. Можно использовать использование устройства с креплением в потолок или осевого привода. В первом случае соединение подъемника с воротами осуществляется при помощи цепей. Данный вариант является более дешевым, чем использование осевого привода, но подходит он только для стандартного и низкого типов подъема. Второй вид конструкции принято устанавливать над верхней осью. Этот вид привода является более мощным и дорогим. Используется в ситуациях, когда есть достаточно пространства для установки привода на верхней оси.
Современные технологии позволяют осуществлять запуск привода, как с панели с пусковой панели, установленной на стене гаража, так при помощи использования дистанционных устройств контроля или смартфона.
