Шестигранная беседка: чертежи и порядок изготовления

Этапы выполнения работ

Процесс постройки

Для того чтобы сделать шестигранную беседку, нужно определиться с выбором материала. В данном случае подойдет ель или сосна, так как по своим свойствам этот материал достаточно прочный и относительно недорогой.

• До начала работ необходимо составить чертежи, где будут отражены размеры. Например, высота сооружения может составлять 2,6 м.
• Когда определитесь с габаритами будущего сооружения, на циркулярном станке следует напилить доски и брусья необходимых размеров и обстрогать их при помощи электрического рубанка.
• Затем требуется разметить участок для строительства. Чтобы получить шестигранник правильной формы, нужно начертить окружность заданного диаметра, воспользовавшись двумя деревянными колышками и веревкой. На окружности необходимо провести шесть линий, равных диаметру окружности и в местах пересечения линий нанести насечки.
• В обозначенных насечками местах выкапывают ямы под фундамент глубиной около 50 см. На дно насыпается слой песка толщиной около 10 см и трамбуется. В качестве опоры под опорные столбы можно уложить в яму тротуарную плитку 30×30 см и слегка их притрамбовать. После установки опорных брусьев ямы можно засыпать песком с последующей трамбовкой и поливом водой.

Бетонный блок 40×20×20 для фундамента

• Для того чтобы придать прочности и устойчивости деревянной конструкции, по углам разметки в выкопанных ямах с утрамбованной подсыпкой нужно вбить по одному арматурному стержню длиной 1–1,5 м. Диаметр арматуры может быть от 10 мм, но в таком случае ее тяжело забить, так как она будет вибрировать. Для этого на арматуру можно надеть обрезок трубы и забивать стержень в ней. Трубу нужно снять, а затем в бетонных блоках просверлить отверстия и надеть их на арматуру.
• На бетонные столбы необходимо уложить слой гидроизоляции – это может быть два слоя простого рубероида. Затем с помощью электродрели сверлят отверстия в каждом деревянном брусе и надевают их на арматуру по типу колодца, а в местах пересечения брусьев обрезают. Для прочности и выравнивания, заранее делают вырезы под соединение «в полбруса». Потом брусья собирают и закрепляют гвоздями. Для опор подойдут брусья сечением 100×100 см.
• Следующий шаг – устройство основания. Если беседка будет большая, то посередине нужно сделать опорный столб, который будет служить опорой, а затем уложить лаги, заранее обработав их защитной пропиткой от разрушительного действия влаги. В качестве настила широко используются шпунтованные деревянные доски, влагостойкая фанера, а также влагостойкие ДСП и OSB плиты.
• После закрепления настила можно ставить столбы опоры, предварительно просверлив отверстия для арматуры, и затем брусья надеть на нее. С помощью отвеса нужно проверить, насколько вертикально установлены эти столбы, после чего зафиксировать их в таком положении временными перемычками.

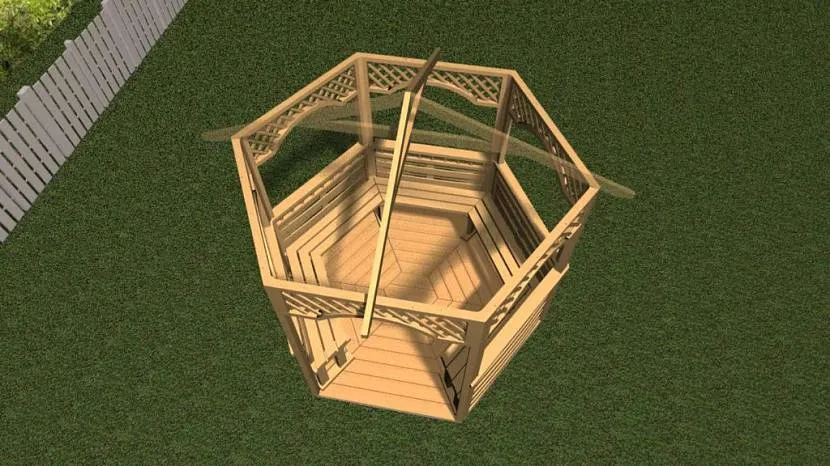

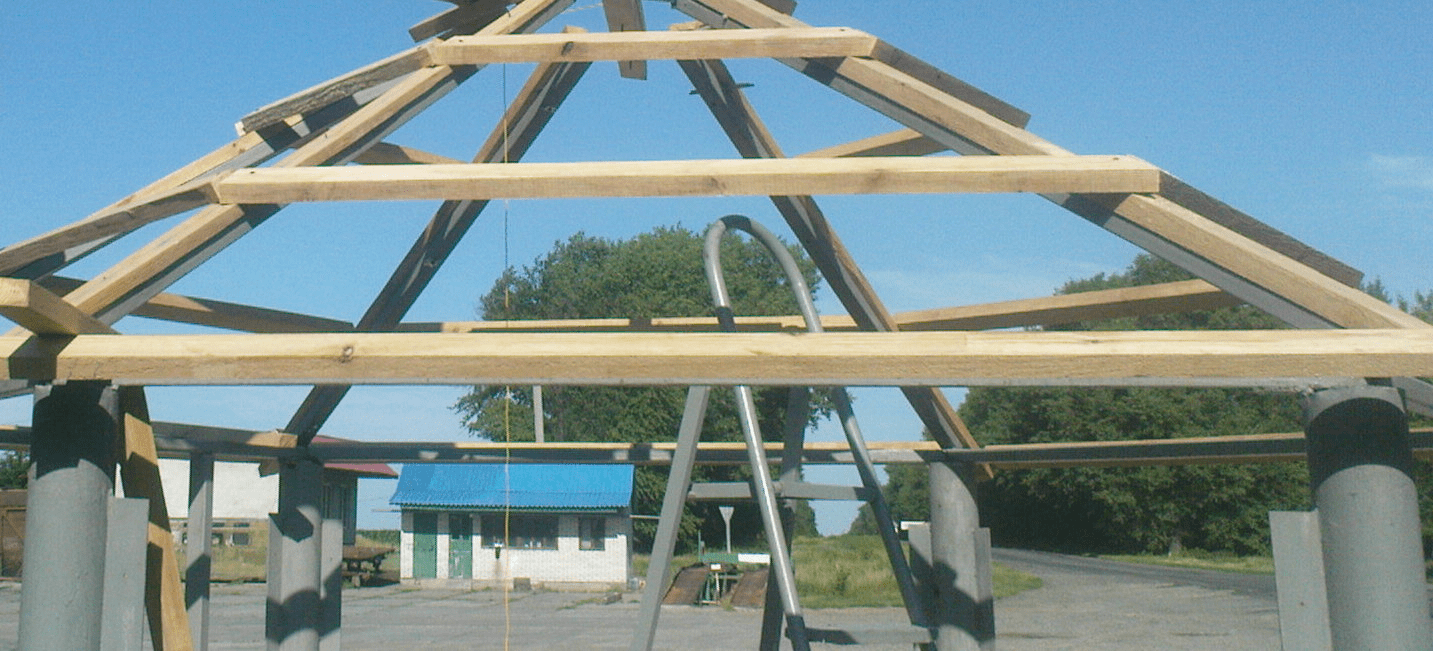

Монтаж стропил

• Венец изготавливается по такому же принципу, что и нижнее кольцо каркаса. Он укладывается на брусья и закрепляется при помощи саморезов.
• Завершающий этап строительства – монтаж крыши. Это происходит следующим образом – верхушки вертикальных столбов соединяют брусками, выравнивая с помощью ножовки их с торцевой частью под углом 60 градусов, и затем закрепляют саморезами. Когда каркас полностью готов, беседка накрывается кровельным материалом. Крышу для удобства лучше выполнять на земле, а после готовую конструкцию следует установить на верхнее кольцо сооружения. В том случае, если крыша собирается наверху, на верхнее кольцо крепятся две доски, устанавливается на них опорный столбик, а затем выводятся на него и закрепляются направляющие бруски. Готовая обрешетка обшивается листовым материалом или рейками. Для кровли используютметаллочерепицу, профнастил или другой материал.

Ограждение и отделка беседки

• Беседку по всему периметру необходимо оградить перилами высотой 0,9 м. Перила изготавливаются из обычных досок, а с помощью специального шаблона им можно придать необычную форму.
• Вертикальные брусья можно обшить вагонкой или декоративной решеткой, изготовленной из деревянных реек.
• Чтобы защитить деревянную конструкцию от гниения и придать красивый облик, нужно непременно ее покрыть лаком или покрасить – выбор за вами.

Видео – Шестигранная беседка

Беседка будет состоять из шести одинаковых элементов, в связи с чем можете начертить лишь кровлю и один из элементов стен. Делайте это с предельной точностью, ибо любая неточность может стать причиной того, что конструкция не будет складываться.

Далее просчитайте количество требуемых материалов и затраты в целом. Что касается дерева, то лучше использовать сосну или ель – они очень прочны и стоят при этом недорого. Также отметим, что строительный процесс не будет особенно сложным, поскольку сама беседка будет состоять из:

• основания;
• шести опор;
• перил;
• кровли, включающей в себя шесть треугольников.

Как выбрать правильные габариты для разных форм?

Пошаговая инструкция по созданию беседки

Этап 5. Опорные стойки

На периметре отметьте точки, в которых будут устанавливаться опорные стойки (их будет семь штук). Для этого отметьте от предполагаемого центра расстояние, которое равно будущему радиусу. Ориентируясь на отметки, выкопайте небольшие ямы глубиной в 0,6-0,7 метра под опоры. Кроме того, вам нужно удалить по всему периметру верхний плодородный слой почвы.

Дно каждой ямы укройте щебневой «подушкой», поверх которого засыпьте 10-сантиметровый слой песка. Тщательно все это утрамбуйте и установите опорные столбы. Не забывайте перед установкой обработать те концы столбов, которые будут погружены в землю, защитной гидроизоляционной смесью, предпочтительнее битумной мастикой.

Следите, чтобы высота стоек над полом была такой же, как высота беседки. Столб, который расположен по центру, должен быть коротким – до уровня пола. Зафиксируйте стойки, залейте их бетонным раствором, с помощью отвеса проверьте вертикальность каждой из них. Дождитесь полного высыхания бетона и приступайте к созданию основания.

Завершающие работы

Основная часть мероприятий выполнена, остается только под свой вкус и цвет возвести перила, а также осуществить манипуляции по декорированию как внутреннего пространства, так и внешнего. Кроме этого, в случае изготовления чрезмерно высокого пола, особенно если планируется посещение беседки детьми, нелишним будет соорудить ступеньки на входе. Поскольку возводимая конструкция является уличным строением, то следует максимально защитить ее от пагубного воздействия природных явлений.

Как можно заметить, собственноручное возведение беседки на дачном участке дело довольно непростое, однако, при правильном подходе и должном усердии процесс монтажа в соответствии с приложенной инструкцией может превратиться в приятное увлечение для каждого хозяина, итог которого будет радовать каждого члена вашей семьи и гостя.

Шестигранная беседка своими руками: пошаговое строительство с фото и видео

Интересная форма шестигранной беседки вызывает удивление и восхищение. Классические «квадраты» и «прямоугольники» всем уже порядком надоели, хочется чего-то нового и эстетичного. Именно сооружение с шестью гранями в данной ситуации оказывается в центре внимания.

В этой статье мы сделаем упор на тонкости строительства, а также приведём подробную инструкцию из 13 шагов

В сооружении шестигранной формы нет абсолютно ничего сложно. Даже установка крыши не отличается особой сложностью, хотя некоторые особенности присутствуют.

В данной статье мы поэтапно покажем процесс строительства беседки шестиугольной формы.

Какой материал выбрать?

Виды и технологические особенности беседок из металла

Садовые домики можно сооружать из различных материалов – из кирпича, камня, дерева, металла. Каждый из данных материалов имеет свои преимущества и недостатки.

Рассмотрим более подробно технологические особенности беседок из металла. Основные преимущества металлических конструкций перед изделиями из других материалов:

• высокая прочность (крепкий каркас металлической беседки выдерживает механические нагрузки, не деформируется при проседании грунта);
• долговечность (металлоконструкции способны прослужить несколько десятков лет);
• пожаробезопасность;
• сочетание с другими материалами: в качестве кровли для металлокаркаса может использоваться профлист, шифер, поликарбонат.

Сочетание железа с поликарбонатом – беседки из металла, фото

В отличие от дерева, металл не горит, прослужит он значительно дольше, не выгорает на солнце и не растрескивается. Его не повредят насекомые и он не разрушиться под влиянием погодных факторов. Единственный недостаток металла – более высокая цена по сравнению с деревом (примерно на 15%), а также определенные сложности в сборке (сварка).

Совет: продлить срок службы металлического изделия можно при помощи регулярного ухода – своевременного выявления и устранения следов коррозии.

Разновидности металлических конструкций

Садовые постройки из металла можно разделить на две группы:

• стационарные – капитальные постройки, сооруженные на постоянной основе на ленточном или столбчатом фундаменте;
• временные – разборные конструкции, установленные непосредственно на грунт для того, чтобы при необходимости их можно было легко убрать или перенести в другое место.

Фото беседок металлических — стационарной и переносной

Если вы решили соорудить металлическую беседку для дачи своими руками, начать нужно с выбора проекта и определения метода изготовления конструкции.

 при выборе технологии сооружения металлической конструкции своими руками ориентируйтесь на собственные строительные навыки, а также наличие инструментов и специального оборудования.

Самым простым вариантом является беседка из профиля. Она может быть сооружена из уголка, круглых или профильных (прямоугольных) труб, швеллеров (металлических балок). Собрать такую конструкцию можно при помощи болтов, или сварки.

Совет: если вам не под силу сварить беседку из профиля, нет опыта работы со сварочным аппаратом, выбирайте сборное болтовое соединение. Сварное и болтовое соединение элементов – фото беседок из металлопрофиля

Мобильными, устойчивыми к воздействиям внешней среды, надежными являются беседки из профтрубы. Данный материал используется в качестве несущего элемента для формирования каркаса конструкции, поскольку он выдерживает большие нагрузки и не поддается деформации.

Фото беседки из профильной трубы с использованием кованых элементов

Профильные трубы часто используются для возведения садовых домиков. И, если железные трубы довольно тяжелые, то можно использовать алюминиевую профильную трубу, которая имеет небольшой вес и стоит дешевле.

Беседка на металлическом алюминиевом каркасе

Если сооружения из профтрубы выглядят просто, то кованые беседки являются более изящными. Витиеватые узоры, завитушки, ажурные вставки, изготовленные способом художественной ковки, придадут постройке оригинальность и красивый внешний вид. Но для создания кованой конструкции следует обладать кузнечными навыками, и иметь специальное оборудование. Альтернативой может стать покупка готовой кованной беседки, которую можно собрать самостоятельно.

Учтите: поскольку кованая стальная конструкция трудоемкая в исполнении, стоит она довольно дорого. Изделия из ковки – дачные беседки из металла, фото

Металлические беседки своими руками – это всегда престижно. Сооружение из железа может иметь различную конфигурацию. Наиболее распространенными являются прямоугольные и квадратные конструкции, немного реже – восьми- и шестигранные садовые постройки.

Сложные дизайнерские проекты под силу воплотить в жизнь только опытным мастерам – оригинальные беседки железные, фото

Учитывая конструктивное решение и функциональное назначение садовой металлической беседки, ее можно оборудовать различными атрибутами для отдыха – мебелью, барбекю-столом, мангалом. В некоторых беседках для дачи из металла предусмотрены специальные кронштейны, на которые можно установить сидения по периметру. Это значительно повышает комфортность строения.

Летняя постройка с мангалом – уютное местечко для отдыха на природе

Invalid Displayed Gallery

Этапы работ по возведению беседки

Есть много способов, как построить шестиугольную беседку – нужный метод специалисты выбирают в зависимости от проекта, используемых стройматериалов и места на участке, где будет проводиться стройка. Но в любом случае поэтапная сборка шестигранной беседки будет выглядеть таким образом:

Разметка

Для разметки потребуются колышки и веревка. Чтобы получить идеально ровную фигуру необходимо начертить круг. От его центра провести шесть линий, образующих между собой углы в 60°. Длина линий равняется размеру диагонали беседки.

Деревянная шестиугольная беседка. Вид сверхуИсточник hr.aviarydecor.com

На полученных точках устанавливают ограничительные колышки. Здесь будут располагаться углы шестигранной беседки, устанавливаться сваи или столбы под фундамент. Между колышками натягивают веревку. При этом должна получиться фигура с одинаковыми сторонами и углами, равными 120°. Если угол немного отличается, фигуру корректируют. Все проведенные диагонали должны равняться между собой.

Фундамент

Деревянная шестигранная беседка является легкой постройкой, поэтому в качестве основы можно использовать свайный, мелкозаглубленный ленточный и столбчатый фундаменты.

Глубина заложения любого фундамента составляет не менее 60 см.

Видео описание

Основные этапы заливки ленточного фундамента для беседки можно посмотреть в следующем видеоролике:

Каркас

Для строительства стен потребуется брус и доска. Их обрабатывают защитными пропитками, предотвращающими образование плесени, гнили и грибка.

Каркас деревянной шестигранной беседки собирают из обработанного бруса. В качестве основы укладывают лаги на расстоянии не больше 50 см друг от друга.

Для строительства потребуются:

• брус для каркаса;
• стойки;
• стропила.

Устанавливают опорные столбы высотой не менее двух метров. Если строиться беседка больших размеров, потребуются не только угловые, но и промежуточные столбы. Опорные столбы крепятся стальными уголками, деревянными укосинами и саморезами. Среднюю часть опорных столбов скрепляют между собой брусками, обеспечивающими устойчивость конструкции и позволяющими закрепить обшивочный материал.

Пол формируют из доски не тоньше 30 мм. Его можно покрыть несколькими слоями лака или краски. Для отделки можно использовать и другой материал, устойчивый к влажной среде:

Крыша

Сильные ветра и снежные заносы накладывают свой отпечаток на особенности строительства крыш для беседок.

Схема устройства крышиИсточник pinterest.com

Крыша может быть выполнена в одном из вариантов:

• шатровая;
• купольная;
• шестискатная;
• сложной формы;
• комбинированная.

Какой вариант выбрать, зависит от проекта.

Для стропильной системы используют прочный брус, диаметр которого составляет не менее 100Х50 мм. Стропильная система правильного шестиугольника соединяется в центре в одной точке. Для жесткой фиксации стропил дополнительно используют боковые прогоны. При строительстве маленькой деревянной беседки можно обойтись и без них. В таком случае потребуется установить центральный опорный столб.

Для формирования крыши по всему периметру конструкции устанавливают лаги и собирают стропильную систему с использованием металлических крепежей. Для закрепления кровельного материала на поверхности крыши набивают обрешетку, шаг которой зависит от особенностей материала и его размера.

Эффектная крыша является последним этапом в строительстве шестигранных беседок. Увлекательное декорирование добавляет завершающие штрихиИсточник en.decorexpro.com

Для элегантной шестигранной беседки лучше отказаться от грубых материалов, подобных шиферу и оцинкованному железу. В качестве кровли можно использовать ондулин, черепицу, поликарбонат или профлист.

Стены беседки

Открытым полем для воплощения любых фантазий являются стены беседки. Здесь можно реализовать разнообразные дизайнерские задумки с использованием различных приемов.

Есть большой выбор стройматериалов, которые можно использовать для обшивки стен:

• рейки,
• обрезная доска,
• деревянная вагонка,
• блокхаус,
• фанера,
• древесно-волокнистые плиты.

Обшивкой стен можно пренебречь и использовать различную декоративную отделку:

• зеленые вьющиеся растения;
• плотный материал, устойчивый к ярким солнечным лучам и влаге;
• кованые элементы;
• плетеные изгороди;
• стекло;
• витражи

и множество других вариантов.

Уютная беседка со стеклянными стенамиИсточник svoyabesedka.ru

Подготовительные работы

Для начала нужно запастись необходимыми инструментами. В их числе: электродрель, отвес, рубанок, циркуляционный станок, лобзик и шуруповерты. Не лишним будет прикупить совковую лопату, мерную рулетку, бечевку и колья. Что касается выбора местности, беспроигрышным вариантом может стать участок возле пруда или тенистый дворик с рассаженными вокруг плодово-ягодными деревьями.

Перед началом работ важно просчитать количество необходимых материалов. Учитывая их устойчивость к непогоде, ультрафиолетовому излучению и прочим негативным факторам извне, выбрать наименее затратный вариант

Так, если сравнивать керамический и силикатный кирпич, однозначно больше преимуществ у первого. При относительно невысокой цене он лучше сохраняет тепло и поглощает уличные шумы. А многообразие цветовой гаммы, форм и размеров не ограничивает специалистов в реализации неординарных творческих идей. В выборе древесины лучше предпочесть устойчивый к чрезмерно высоким температурам и влаге дуб. При минимальном бюджете – ель или лиственницу.

Если в распоряжении хозяев изделия из металла, логичнее остановиться на полипропиленовых трубах. Они не поддаются коррозии, атакам плесени и грибка. Многие модели хорошо выдерживают перепады температур от 80 градусов мороза до 120 градусов жары.

Учитывая, что беседка включает 6 опор, основания, перила и кровлю, строительство займет не больше 3-5 дней.

Расчеты и чертежи

Во избежание затрат и технических ошибок лучше заранее ознакомиться с ходовыми чертежами подобных построек. На них можно рассмотреть полезную площадь сооружений, оптимальные размеры стропильной системы, место размещения реек, перекладин, обвязок, столбов и перил. Чертеж делается независимо от цели строительства: будь то временное укрытие от дождя или комфортный отдых в любое время года.

Только с помощью графических изображений с указанием расположения балок, решеток, карнизов, бетонных опор и коньков удастся:

• упростить расчет сырьевой базы;
• правильно выбрать участок под строительство;
• быстро просчитать оптимальные размеры каждого элемента конструкции;
• грамотно обустроить оконные и дверные проемы;
• в минимальные сроки спланировать индивидуальный стиль сооружения.

При расчете материалов лучше подстраховаться и полученные цифры увеличить минимум на 12%

С этой же целью важно учесть количество людей, для которых строится беседка. Так, для компании из 8-10 человек идеальная площадь постройки – 9-11 квадратов

При подсчете возможных расходов также нужно брать во внимание особенности обустройства и пропитки крыши, пола и, конечно же, верхней секции сооружения

Если речь идет о кровле, тут отправной точкой расходов служит общий вид конструкции. Ее жесткость можно будет увеличить с помощью декоративных обрешеток. А чтобы крыша выдержала большие снеговые нагрузки, понадобятся дополнительные стойки.

Фундамент и каркас

После составления проекта по которому будет строится шестигранная беседка своими руками, чертежи и размеры которой отображены на схеме, беритесь непосредственно за монтаж. Следующим немаловажным этапом является укладка фундамента и установка каркаса.

Фундамент и сборка основания

Для правильной установки беседки вам потребуется залить столбчатый фундамент. Не профессиональные строители могут проигнорировать установку основания, но тогда беседка со временем даст осадку и придется все переделывать сначала.

Для монтажа понадобится выкопать несколько ямок не менее 60 см (по количеству углов). На дно укладывается песчаная подушка. Поверх разместите слой щебня и залейте бетонным раствором. Укрепляется фундамент специальными закладными. Подробней мы уже описывали в статье как сделать столбчатый фундамент под беседку.

Основание зависит от вашего проекта, а его качества – от навыков работы со сварочным аппаратом. Использовать в качестве стоек следует профильные трубы со следующими параметрами:

• толщина стенок – не более 2,7 мм.
• сечение предпочтительно – 80 x 80 мм (допускаются и иные варианты).

Настил пола

Для шестиугольной беседки из профтрубы пол создается как деревянный, так и бетонный, кирпичный и каменный. Допустимо сделать ее без пола, усадив поверхность газонной травой.

Если вы хотите сделать настил для деревянного пола, вам понадобится установить лаги, после чего уложить поверхность досками. При монтаже кирпичных полов понадобится первоначально сделать песчаную подушку (выкапываете небольшую яму по периметру площади основания, после засыпаете ее щебнем и песком, а далее заливаете бетонным раствором и пока тот не просох укладываете либо кирпичом, либо камнем). Работу с камнем рекомендуем проводить только профессионалам – материал сложен в обработке и укладке.

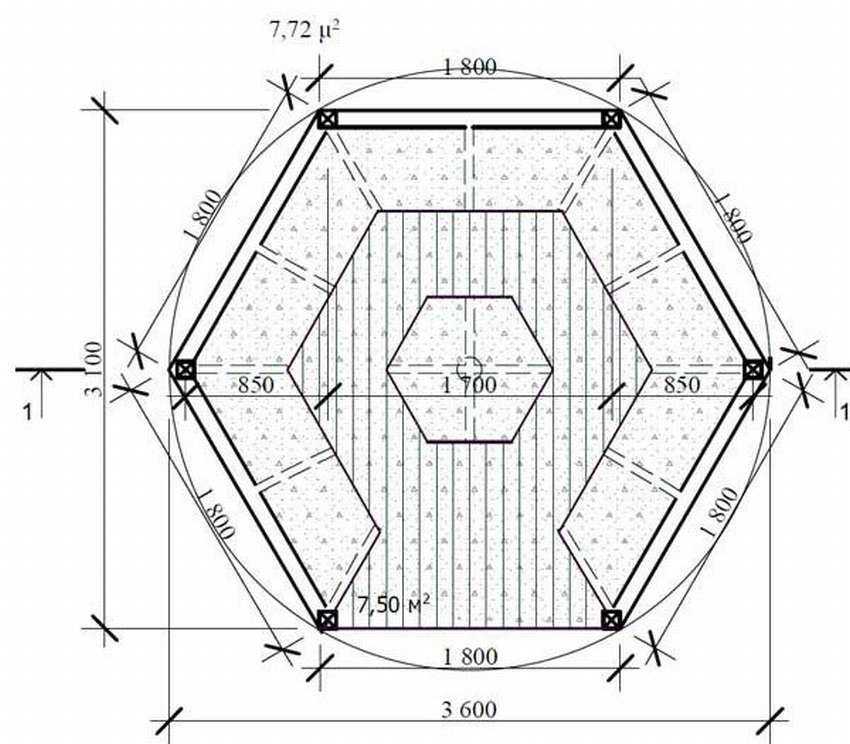

Схемы и чертежи

Схема конструкции кровли

Каркас шестиугольной крыши

Конструкция

Схема шестигранной беседки в разрезе

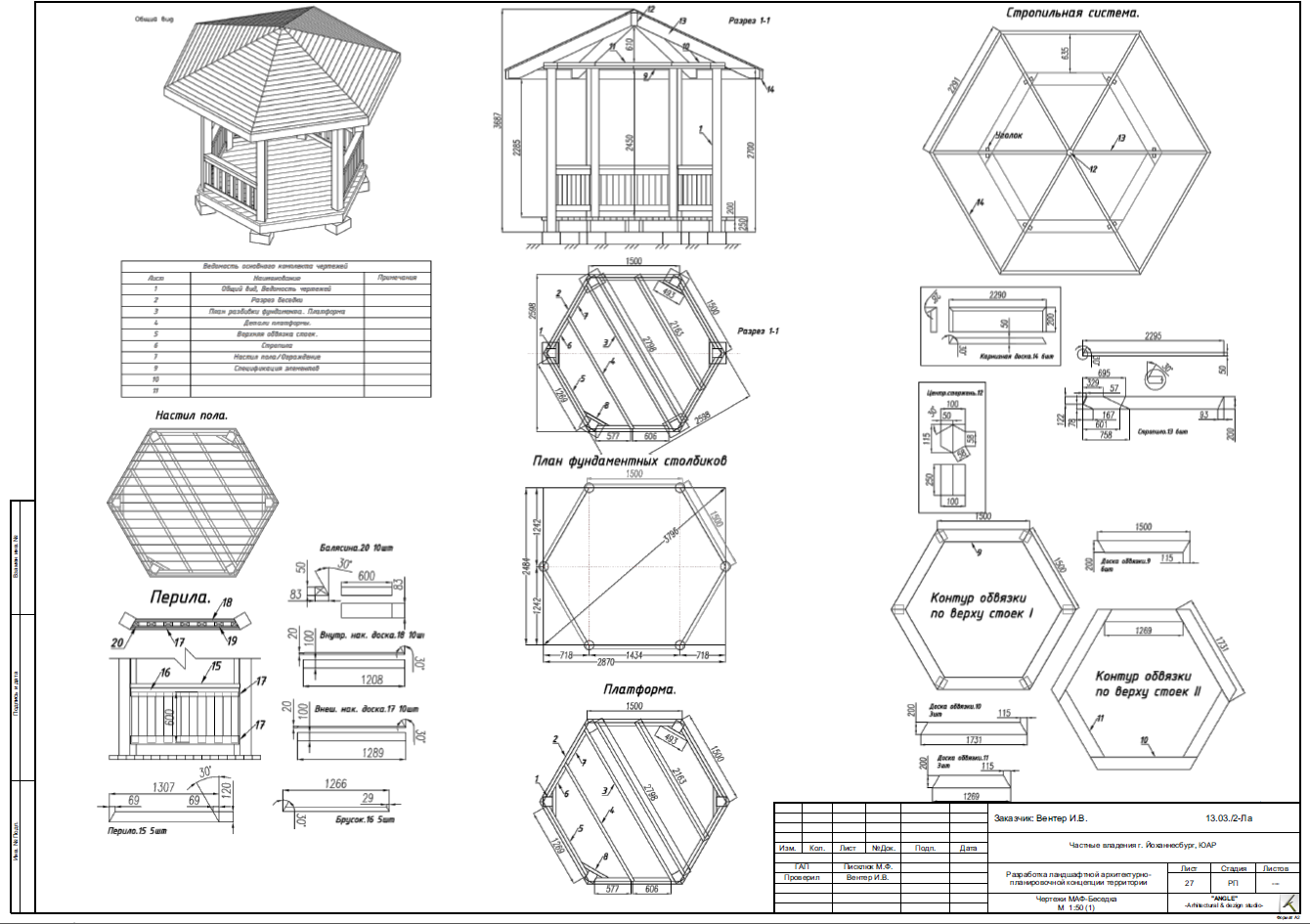

Чертеж

Шестигранная беседка с зеленой крышей

Украшение беседки

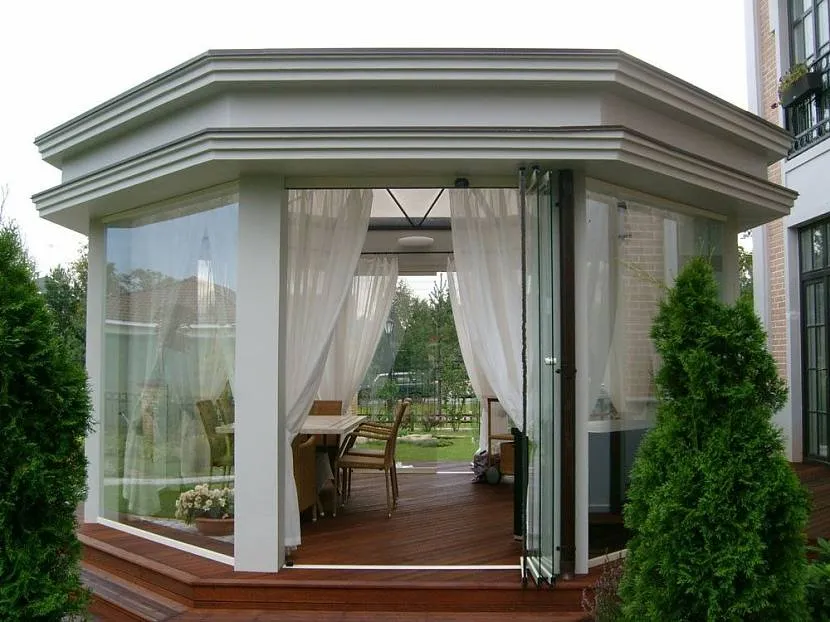

Застекленный вариант

Деревянная беседка с мангалом

Оформление деревянной шестиугольной беседки

Беседка с защитой от ветра

Всесезонная беседка

Зимний вариант

Шестигранная из профилированного бруса

Из бруса

Открытая конструкция из бруса

Из металла на столбчатом фундаменте

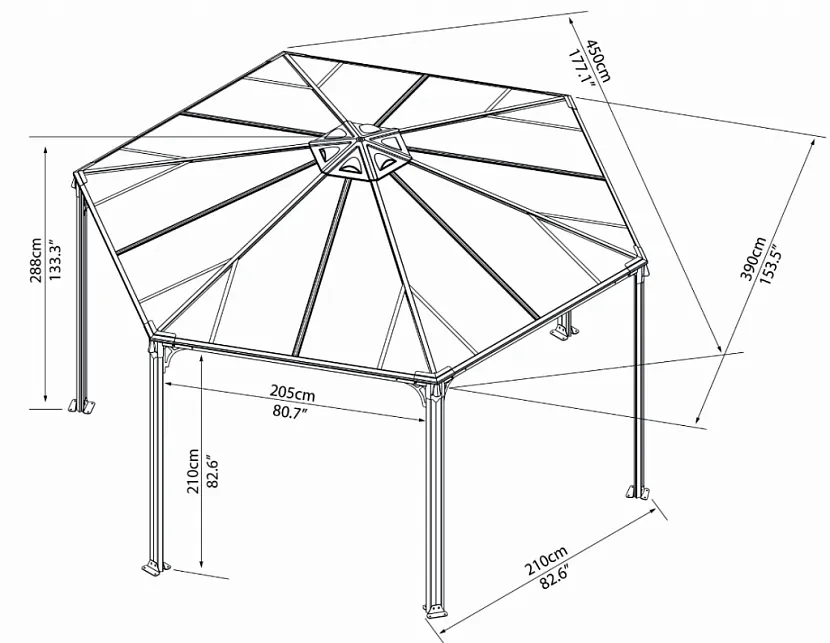

Металлический вариант

Внутреннее оформление металлической беседки

Возле водоема

Переносная металлическая беседка

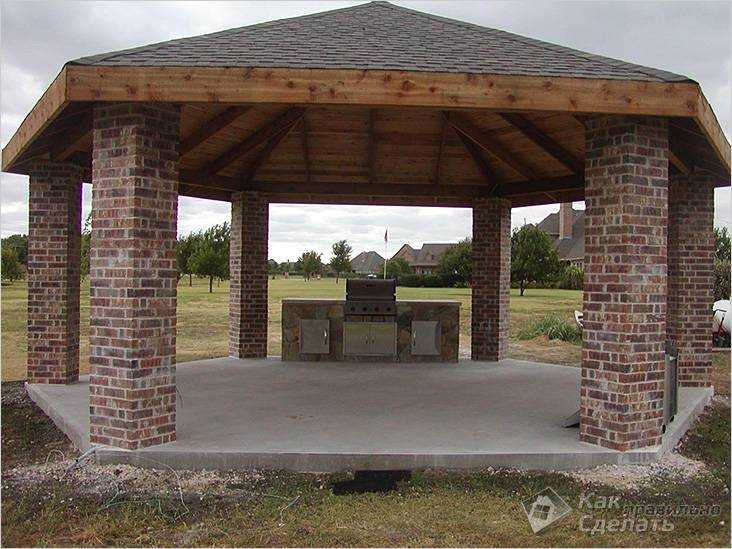

Из камня с мангалом

Кирпичная конструкция

Источник статьи: http://kakpravilnosdelat.ru/shestigrannaya-besedka-svoimi-rukami/

Монтаж шестиугольной крыши беседки

Выбирать придется не столько с формой, сколько с материалами: укладывать крышу можно как шифером, так и черепицей или металлопрофилем.

Первым этапом проводится установка стропильной системы для шестигранной беседки. Используйте остатки профтрубы. Можно использовать болты для закрепления, но выглядеть это будет не так аккуратно, рекомендуем приварить. Стропила будут выступать за пределы стоек (оптимально – на 15-20 см).

Далее проводится укладка. Как и чем покрыть крышу?

1. Уложите слой фанеры не более 20 мм (закрепить ее к стропилам допускается саморезами через каждые 15 см).
2. Уложите гидроизоляционный материал (рубероид) для влагоизоляции крыши: обеспечим надежность и предотвратим протекание дождевой воды.
3. После укладки покрываем поверхность шифером или черепицей.

Допустимо сделать стропильный каркас для 6 ти угольной беседки из деревянных досок, нов этом случае вам придется заниматься уходом за деревом – покрывать его специальными антисептиками против гниения и насекомых.

Другие материалы, из которых можно построить беседку для дачи

Как сделать фундамент

Примеры столов в беседку

Помимо предложенного варианта, есть еще множество способов изготовить стол самостоятельно. Ниже будет приведена подборка идей, которые вы сможете реализовать у себя в беседке. Помимо стандартной прямоугольной формы, его можно сделать круглым, шестигранным, большим и так далее.

Не забывайте про другой материал — металлические конструкции также имеют место.

Из дерева

Хотелось бы все-таки отдать приоритет классическим деревянным столам и привести побольше фотографий возможных конструкций. Далее будут более нестандартные решения, а пока что давайте посмотрим на простые примеры.

Круглый

Неестественно будет выглядеть стол квадратной или прямоугольной формы в круглой беседке. Поэтому для такого типа помещения лучше подобрать круглую форму, благо изготовить своими руками тоже можно, хотя и заметно труднее.

Шестигранный (шестиугольный)

Идеально подойдет для круглой беседки. Каждый человек за столом получает свое личное пространство, которое не нарушается сидящими рядом людьми.

Большой

Изготовить стол больших размеров довольно затруднительно, так как необходимо работать с массивным и тяжелым материалом, а также добиваться соответствия в технической плане на большем фронте работ.

Это создает некоторые сложности для любителей строить своими силами, однако, при большом желании и наличии материала, такой вариант также реализуем.

Отделанный мозаикой

Интересно и нестандартно выглядит стол с кусочками мозаики на столешнице. Существует масса вариантов изготовления подобного типа вплоть до использования живых листьев. Внедрить такой стиль у себя на даче вообще не проблема.

С металлической конструкцией

Оригинальным решением будет установить в беседку стол из металла. Данный материал менее подвержен влиянию окружающей среды, в том числе пролитым напиткам и упавшим кусочкам пищи, а также выглядит более эффектно.

Пошаговое описание самостоятельной сборки

Прежде, чем сделать шестигранную беседку своими руками, необходимо подготовить чертеж. На нем указываются габаритные размеры конструкции и способы стыковки элементов каркаса: рамы пола к фундаменту и стойкам, а также крепление стоек к крыше.

Для качественного изготовления стола и лавочек эскизный чертеж также не будет лишним. Он поможет точно рассчитать габариты мебели с учетом ее комфортного размещения.

Размеры постройки и ее площадь подбирают, исходя из расчетной вместимости. Для строения, в котором за стол сядут 6 человек, длина боковой грани должна быть не менее 1,25 метра. Начертив план беседки, продумав размещение скамеек и столика, можно приступать к разбивке фундамента. В Интернете содержится несколько разных способов выполнения этой операции.

Изучив их, мы выбрали самый простой и понятный:

• Отрезаем кусок веревки (ее длина должна быть равна радиусу окружности, в которую вписан шестигранник нашей беседки). Привязываем к концам веревки два деревянных колышка.
• Забив один колышек в землю, натягиваем веревку и вторым колышком как циркулем прочерчиваем на грунте окружность.
• В любой точке окружности забиваем один колышек, а вторым делаем на ней засечку. Пройдя по всему контуру, мы получим 6 точек. Это углы нашей будущей беседки (схема №1).

Схема №1 Последовательность разбивки фундамента

Выполнив вынос контура беседки на участок, можно приступать к закладке ее фундамента. Результат этой работы и другие этапы монтажа вам наглядно пояснят поэтапные фотографии.

Для деревянной конструкции, так же как и для металлокаркасной достаточно столбчатого фундамента. Его можно сделать из кладочных бетонных блоков, выкопав под них неглубокую яму (40-60 см). Высота фундамента над грунтом – 1 блок.

Для лучшей связи блоков с деревянной рамой пола в их пустоты забивается арматурный стержень. Стыки антисептированного бруса (сечение 15х10 см) соединяют способом «внахлест» и насаживают на арматуру.

Наружу выпускают 15-20 см стержня для монтажа стоек. В стойках сверлят отверстия соответствующего диаметра и глубины.

Установив 4 бетонных блока под лаги пола, их попарно врезают в опорный брус фундамента.

Опорный брус и лаги пола установлены на фундамент (сверху лежат обрезанные в размер стропила крыши)

Деревянные стойки-колонны (сечение 10х10 см, высота 220 см) ставят на арматуру и фиксируют в вертикальном положении с помощью обрезков доски.

Установив обвязочный брус на верхние торцы стоек, временные связи снимают.

В средней части стоек по периметру шестиугольной беседки на высоте 110 см врезают перила (доска 50х100 мм). К ним будет крепиться ограждение.

К верхнему поясу обвязки крепится доска (50х100 мм), а в ее центральной части вертикально устанавливают шестигранный столбик. В него будут упираться стропила крыши.

Концы стропильных ног обрезают под таким углом, чтобы они плотно стыковались с гранями упорного столбика, и поочередно фиксируют их саморезами к обвязочному брусу и столбику.

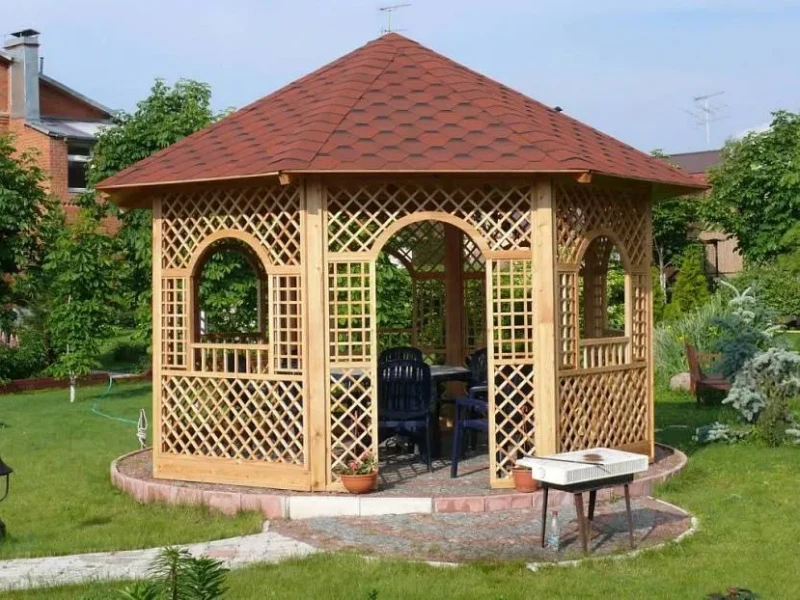

Если крыша шестигранной беседки будет накрыта битумной черепицей, то под нее нужно уложить плиту ОСП. Для ее монтажа к стропилам крепят доски обрешетки.

Раскрой плиты выполняют на земле, а на крыше ее фиксируют саморезами к стропилам и обрешетке.

Свесы кровли перед монтажом черепицы обшивают металлической карнизной планкой.

Стыки между плитами ОСП промазывают силиконовым герметиком, после чего укладывают на них карты битумной черепицы.

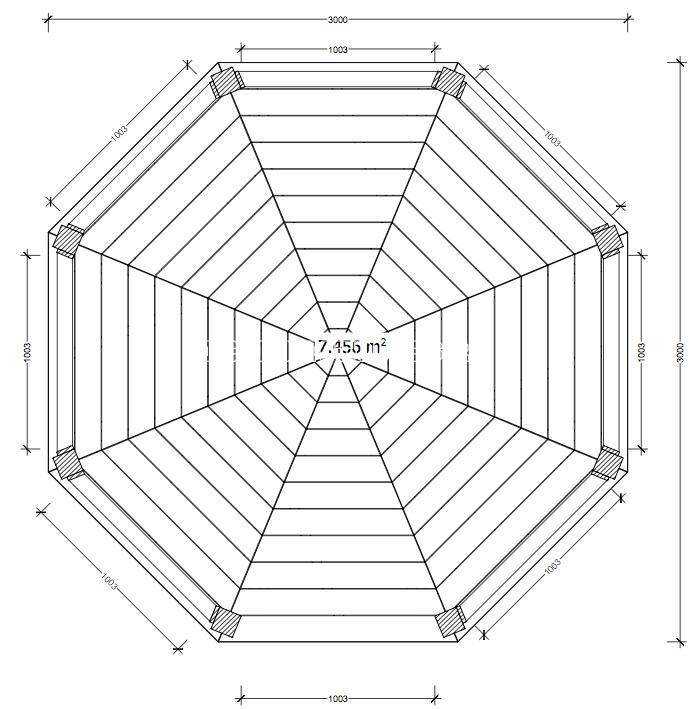

Завершающий этап строительства – укладка половой доски (палубной или шпунтованной). Для защиты от сырости грунта «соты» опорных брусьев зашивают пароизоляцией.

После этого остается лишь установить строганный брусок ограждения боковин.
