Фундамент ушп (утепленная шведская плита): технология строительства

Минусы такого основания

1. Высокая стоимость. Цена УШП выше, чем у малозаглубленной ленты и плиты. Но если сложить стоимость фундамента другого типа, системы отопления, утеплителя, опалубки и ежемесячную плату за тепло, то шведская плита выйдет дешевле. Тратиться придется сразу, а для большинства это существенный недостаток.

2. Не подойдет для неровных участков. УШП проблематично строить на склоне, да и не целесообразно. Но плитный фундамент также имеет этот недостаток.

3. Нельзя обустроить подвал или высокий цоколь. Исторически сложилось, что русские избы на севере имеют большой подпол и высокий цоколь, но в случае с УШП такая конструкция невозможна, поэтому лучше выбрать другой тип фундамента.

4. Высокая квалификация. Необученная бригада вряд ли справится с обустройством шведской плиты. Если работы сделаны некачественно, то весь смысл УШП пропадает. Если вы никогда не занимались строительством, лучше заказать фундамент под ключ.

5. Нельзя отремонтировать коммуникации. Достать трубы из бетонной плиты невозможно, поэтому придется делать все на совесть, чтобы ломаться было нечему. Правда можно соорудить запасной трубопровод, но на это уйдут деньги и время.

Фундамент по технологии УШП — это не волшебное основание под любой дом, а эффективная система, которая работает, когда выполнены все условия. Решать, подойдет он вам или нет, нужно сопоставив плюсы и минусы в конкретном случае и рассчитав все нагрузки.

Технология монтажа

Делать УШП без проекта — пустая трата времени. Поэтому перед началом работ просчитайте нагрузку вашего дома, нарисуйте схему теплого пола, найдите поставщиков строительных материалов в вашем регионе.

1. Очищаем площадку от растительности и мусора.

2. Копаем яму, если ниже находится грунт с низкой несущей способность, например, торфяник, придется заменить его полностью. Укладываем в котлован геотекстиль.

3. Закладываем песчаную подушку толщиной 15‒20 см, смачиваем и трамбуем виброплитой послойно.

4. Обустраиваем кольцевую дренажную систему, проводим коммуникации (водопровод, канализация, заземление, электросеть).

5. Засыпаем гравий средней фракции, трамбуем.

6. Ставим боковую опалубку из экструдированного пенополистирола, укрепляем ее досками.

7. Укладываем пенополистирол под основание, минимальная толщина — 20 см. Для УШП обязательно наличие ребер жесткости по периметру и в месте, где будут несущие стены.

8. Собираем арматурный каркас, устанавливаем на поверхность ЭППС с помощью ПВХ фиксаторов.

9. Монтируем теплый пол, привязывая его к арматуре нейлоновыми хомутами. Перед бетонированием обязательно проверяем функционирование системы.

10. Заливаем бетон марки М200‒М250. Обычно толщина плиты — 10 см, а ребер жесткости — 20 см. Если соорудить конструкцию толще, бетон невозможно будет эффективно прогреть

Важно провести все работы за один раз. Чтобы уплотнить смесь, нужно применять электровиброуплотнитель. 11

Делаем утепленную отмостку, чтобы исключить морозное пучение грунта

11. Делаем утепленную отмостку, чтобы исключить морозное пучение грунта.

Расценки

Если вы заказываете работы под ключ, средняя цена за 1 м2 фундамента начинается от 8000 рублей и зависит от расположения вашего участка, опыта компании, производителей и размера постройки. Если площадь здания меньше 100 м2, стоимость монтажа фундамента по типу УШП начинается от 9500 рублей.

В цену входят:

Материалы: песок, гравий, геотекстиль, трубы для дренажа, бетон, экструдированный пенополистирол, доски для поддержки опалубки, система теплого пола.
Работы: котлован, укладка дренажа, теплого пола, коммуникаций, установка опалубки, бетонирование.

Расценки на шведскую плиту зависит от качества материалов. Застройщики сомневаются, выдержит ли экструдированный пенополистирол нагрузки от дома. Он выстоит, если приобретете его у нормального производителя. Найти хорошую продукцию на региональном строительном рынке — проблема, поэтому и появляются минусы, которых не существует.

В таблице представлены марки ЭППС, который может выдержать нагрузки от фундамента в течение 30‒50 лет. Цены актуальны на конец 2015 года. Эти утеплители испытывали, вся документация есть на сайтах производителей. Технониколь и Пеноплэкс — российские компании. Материалы части зарубежных фирм делают на территории нашей страны.

Марка	Стоимость м3, рубли
XPS Технониколь CARBON ECO SP	5 000
URSA XPS N-III	4 300
Стайрофоам 300 А‒120	4 600
Пеноплэкс ГЕО	5 000

Технология «шведская плита»

22.04.2020 Шведская плита — это утепленный монолитный плитный фундамент малого заглубления. Главная особенность этой технологии в том, что всё основание дома базируется на слое утеплителя (под плитой). Под теплым домом грунт не промерзает и не пучинится. Такой фундамент пригоден для любых грунтов, при любой глубине залегания грунтовых вод.

Данная технология базируется на основных принципах проектирования и устройства малозаглубленных фундаментов на пучинистых грунтах, описанных в Стандарте организации (СТО 36554501-012-2008), разработанном научно-исследовательским, проектно-изыскательским и конструкторско-технологическим институтом оснований и подземных сооружений (НИИОСП) им. Н.М. Герсеванова (ФГУП НИЦ «Строительство»), ФГУП «Фундаментпроект», МГУ им. М.В. Ломоносова (геологический факультет, доктор технических наук Л.Н. Хрусталев) и техническим отделом ООО «ПЕНОПЛЭКС СПб».

Технология «шведской плиты» объединяет в себе устройство утепленной монолитной фундаментной плиты и возможность прокладки коммуникаций, включая систему водяного подогрева пола. Комплексный подход позволяет получить в короткие сроки утепленное основание со встроенными инженерными системами и ровный пол, готовый для укладки плитки, ламината или другого покрытия.

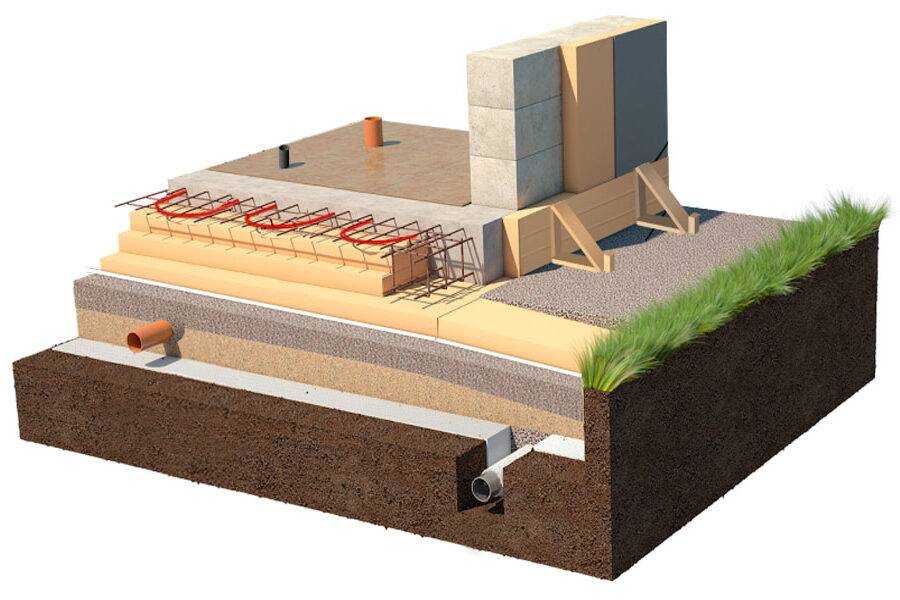

Принципиальная схема устройства утепленной шведской плиты

Особенности монтажа

Для обеспечения нормальной работы утепленной шведской плиты (УШП) и предотвращения морозного пучения необходимо предусмотреть устройство системы отвода грунтовых вод (дренажная система по периметру сооружения). Важную роль играет также устройство непучинистой подготовки (подушка из крупного песка, щебня). В случае, если применяется комбинация слоев щебня и песка, необходимо предусмотреть разделение данных слоев геотекстилем (при расположении грунта мелкой фракции над более крупным). Под плиту необходимо заранее заложить все необходимые коммуникации (водопровод, электричество, канализация и т.п.) и вводы.

Конструкция шведской плиты предполагает передачу всех нагрузок от сооружения (собственный вес, эксплуатационные нагрузки, снеговые и т.п.) на слой утеплителя, именно поэтому к используемому теплоизоляционному материалу предъявляются высокие требования по прочности. Наиболее рациональным вариантом применения в данной конструкции являются теплоизоляционные плиты ПЕНОПЛЭКС ФУНДАМЕНТ, обладающие практически нулевым водопоглощением и высокой прочностью на сжатие.

Интегрированная в конструкцию фундамента система подогрева обеспечивает комфортные условия внутри помещения. А использование прочных и абсолютно влагостойких плит ПЕНОПЛЭКС ФУНДАМЕНТ в качестве подготовки основания в разы увеличит теплотехническую надежность и эффективность системы теплого пола. В качестве теплоносителя в системе может применяться обычная вода или антифриз (если в зимний период времени в помещении не будет возможности всегда поддерживать плюсовую температуру). В качестве отопительных трубопроводов в системах водяных теплых полов могут использоваться практически все виды труб: металлопластиковые, медные, из нержавейки, полибутана, полиэтилена и т.д.

При укладке греющих труб руководствуются следующими правилами:

Более высокая тепловая мощность теплых полов достигается более плотной укладкой труб. И наоборот, то есть, вдоль наружных стен греющие трубы должны быть уложены более плотно, чем в середине помещения.
Не имеет смысла укладывать трубы плотнее, чем через 10 см. Более плотная укладка ведет к значительному перерасходу труб, при этом тепловой поток остается практически неизменным. Кроме того, возможно появление эффекта теплового моста, когда температура подачи теплоносителя сравняется с температурой обработки.
Расстояние между греющими трубами не должно быть более 25 см, для обеспечения равномерного распределения температуры по поверхности пола. Чтобы «температурная зебра» не воспринималась ногой человека, максимальный перепад температуры по длине стопы не должен превышать 4°С.
Отступ греющих труб от наружных стен должен составлять не менее 15 см.
Не рекомендуется укладывать греющие контуры (петли) длиной более 100 м. Это приводит к высоким гидравлическим потерям.
Нельзя укладывать трубы на стыке монолитных плит. В таких случаях надо положить два отдельных контура по разные стороны от стыка. А трубы, пересекающие стык, должны быть уложены в металлические гильзы, длиной 30 см.

Технология изготовления фундамента

Устраивается шведская плита согласно следующим этапам:

Сначала разрабатывается котлован мелкого заглубления. Расчет его ширины должен включать размера дома по периметру плюс немного припусков с каждой стороны. Также производятся углубления под несущие стены.
Котлован покрывается ровным слоем песка. В некоторых случаях целесообразен геотекстиль. Он пропускает воду, но удерживает песчаный слой. Его толщина должна быть 10-15 см.
Слой песка тщательно утрамбовывается. Поверх него укладывается дренаж и водопроводные, канализационные и электротехнические коммуникации. По их длине необходимо дать небольшой запас.
Укладывается слой гравия, который покроет трубы. Его необходимо утрамбовать так, чтобы монолитная железобетонная плита была идеально ровной. Для этого слой материала увлажняют водой.
Укладываются два слоя пенопласта, между которыми выстилается гидроизоляция. Можно воспользоваться полимерной плойкой. Слой утепления должен составлять 20 см.
Поверх пенопласта выкладываются трубы системы теплого пола. Чтобы они сохранили объем при заливке бетоном, их стоит накачать воздухом.
Выкладывается армирующая сетка.
Многослойная конструкция одномоментно заливается бетоном и сразу разравнивается.

Следуя технологии многослойного пирога, шведская плита своими руками вполне реализуема и не требует привлечения специалистов.

Правила армирования фундамента

Чтобы плита сохранила свою жесткость и форму на протяжении всего срока эксплуатации, применяется армирование. Перед началом работ необходимо произвести расчет прутьев и подготовить их к эксплуатации, а также проволоку для соединения пересечений прутьев.

Она может иметь сечение диаметром от 4 до 8 мм. Необходимо нарезать из нее куски по 20 см. Расчет количества арматуры производится исходя из правила, что расстояние между ее прутьями составляет от 20 до 40 см.

Материал не должен быть ржавым или иметь малейшие деформации в своей структуре. Для связки шведской плиты, необходимо использовать два слоя арматуры. Первый располагается на высоте 5 см от дна котлована, а второй – чуть ниже уровня опалубки.

Для связки прутьев стоит применить специальный крюк или пистолет для вязки. Если планируется возвести тяжелые стены дома, то можно использовать и сварку

Важно надежно зафиксировать углы связки. Для устройства шведской плиты лучше применить ребристые прутья с поперечным сечением. Связывают их проволокой, узлом в виде восьмерки

Чтобы утепленная шведская плита не деформировалась, необходимо постараться, чтобы связка была максимально крепкой

Связывают их проволокой, узлом в виде восьмерки. Чтобы утепленная шведская плита не деформировалась, необходимо постараться, чтобы связка была максимально крепкой

Важно помнить, что прутья не должны соприкасаться с грунтом, так как это может вызвать их коррозию

Как произвести расчет?

Если планируется возвести «шведскую стенку» для малогабаритного здания, то расчет параметров можно произвести самостоятельно, придерживаясь таких параметров:

Слои фундамента шведская плита

толщина общей плиты производится железобетонной отливкой и должна оставаться в пределах 120-180 мм;
по периметру основания необходимо оснастить ребра жесткости не меньше, чем 30×30 см. Они станут основанием под несущие стены;
под стены дома по всему периметру возводятся внутренние ребра жесткости с шагом от 1.5 до 4 м;
размер укрепляющих полос должен быть не меньше, чем 200×200 мм;
ушп фундамент может иметь разную глубину. Если задумано цокольное помещение, то котлован может достигать 2 м;
плита армируется стальным прутом диаметром 10-14 мм и ячейкой 20×20м; производится двухслойное армирование, с расстоянием между слоями более 100 мм. Нужно следить, чтобы сетка армирования полностью поглотилась бетоном.

Утепление фундамента

Технология фундамента предполагает интегрирование в него системы теплого пола. Чтобы утепленная шведская плита стала возможна, необходимо следовать следующим правилам установки греющих труб:

устройство труб должно быть плотным, причем вдоль наружных стен необходима более высокая плотность, нежели посередине плиты;
чтобы сбалансировать расход труб и обеспечить оптимальную теплоотдачу, расстояние между ними должно быть не менее 10 см;
чтобы обеспечить равномерное распределение тепловых потоков, расстояние между трубами должно составлять не более 25 см; температурные перепады по полу не должны превышать 4 градусов, тогда они не будут ощущаться ногой;
греющие трубы должны быть заложены в ушп фундамент не менее, чем в 15 см от наружных стен;
расчет длины труб рекомендуется производить так, чтобы она не была больше, чем 100 м, потому как чрезмерная длина приводит к гидравлическим потерям.

Сборка фундамента

По краям конструкция укрепляется брусьями, а поверх дренажа укладывается слой гидроизоляции из рубероида, например. Ее края должны выступать наружу на величину, равную толщине монолита. После этого согласно инструкции кладется несколько слоев теплоизолятора из плит пенопласта, в которых затем обустраиваются ребра жесткости.

Поверх утеплителя укладываются арматурные прутья толщиной 12 миллиметров, связываемые в перекрестьях отожженной мягкой проволокой.

Параметры усиления выбираются с тем расчетом, чтобы толщина бетонного слоя в этом месте была не менее 30 миллиметров. Непосредственно по сетке прокладываются трубы теплого пола, после чего их крепят к ней специальными хомутами. В местах, выделенных для установки ребер жесткости, трубки размещаются в прочных гильзах. Распределители системы «теплый пол» выводятся наружу, а затем надежно фиксируются на вертикально забитых металлических прутьях.

Затем система отопления заполняется теплоносителем и тестируется на герметичность под нормальным давлением. Непосредственно перед бетонированием нужно будет вывести наружу и заглушить трубные выводы инженерных систем, после чего в подготовленную ранее опалубку заливается жидкий бетон.

В процессе заливки раствор уплотняется с помощью вибратора, что позволяет избежать образования пустот, которые особо опасны в местах укладки арматуры. После этого поверхность монолитного основания выравнивается и надежно укрывается полиэтиленовой пленкой.

При сооружении фундамента по данной технологии (на основе УШП) важно соблюдать требования заводской инструкции по сборке. Лишь при выполнении этого условия удается получить надежное фундаментное основание, воспользовавшись которым впоследствии можно будет построить комфортное и вполне надежное жилище

Что представляет собой УШП (утепленная шведская плита)

Фундаменты УШП технологии представляют собой высокотехнологичные малоуглубленные основания, которые допустимо строить в регионах с самыми разными климатическими условиями. Главное удобство такого варианта состоит в возможности параллельно со строительством провести все необходимые коммуникации под зданием.

Определение

Утепленная шведская плита – это современная разновидность фундамента монолитного типа в виде утепленной с нижней части пенопластом плиты, со встроенным отоплением и коммуникациями.

Суть технологии

Суть технологии обустройства УШП состоит в создании многослойной структуры фундамента, который после изготовления и установки может выполнять функции пола, поскольку имеет идеально ровное бетонное основание. Фундамент расположен на тщательно утрамбованной и укрепленной подушке из щебенки и песка, что позволяет сделать основание достаточно прочным (укрепляется ребрами жесткости толщиной около 20 сантиметров).

Для придания высоких теплоизоляционных характеристик перед заливом бетонного основания проводится высококачественная теплоизоляция (основания и по бокам), к тому же есть возможность оборудовать встроенные в фундамент коммуникационные системы.

Утепленная шведская плита — основные преимущества и слабые стороны

Опыт эксплуатации в Швеции плитного фундамента подтверждает, что шведская теплая плита объединяет в себе инновационные технические решения, направленные на энергосбережение. УШП плита широко используется за рубежом и постепенно внедряется нашими строителями.

Характерной особенностью технологии шведской плиты является то, что шведскими производителями под эту технологию уже просчитаны всевозможные варианты устройства фундамента в зависимости от типа грунтов

Постоянно увеличивается количество сторонников новой фундаментной основы благодаря ее преимуществам:

сокращенная продолжительность строительных мероприятий. Необходимые инженерные коммуникации укладываются одновременно с сооружением фундаментной основы;
отсутствие неровностей на бетонной поверхности. Шлифование чернового пола на завершающем этапе строительства позволяет укладывать на бетон напольное покрытие;
предотвращение деформации почвы под фундаментом при замерзании. Теплоизолированный фундамент минимизирует вероятность деформации грунта при отрицательной температуре;
возможность строительства утепленного основания без применения специальной техники. Отсутствие необходимости использования грузоподъемных устройств снижает объем затрат;
инновационная конструкция многослойного фундамента. Магистрали отопительного контура размещены в бетонной основе, что позволяет избежать дополнительных мероприятий по их прокладке;
возможность использования УШП плиты для постройки домов на различных почвах. Цельный фундамент, при сооружении которого используется арматура, позволяет осуществлять строительство объектов на проблемных грунтах;
равномерное повышение температуры бетонной основы при нагреве. Обеспечивается соблюдением технологии укладки отопительных магистралей;
поддержание комфортной температуры. Благодаря повышенному коэффициенту полезного действия отопительной системы и процессам конвективного теплообмена легко поддерживать требуемый микроклимат;
уменьшение влажности воздуха. Независимо от концентрации влаги в грунте исключается образование сырости, плесени и грибка внутри помещения.

Шведская теплая плита под воздействием усилий от веса здания не растрескивается и надежно утепляет помещение. Одновременно с преимуществами, УШП плита имеет следующие недостатки:

трудоемкость выполнения ремонтных мероприятий, связанная со сложностью доступа к забетонированным коммуникациям;
недостаточно высокая долговечность шведской плиты, обусловленная ограниченной продолжительностью эксплуатации теплоизолятора;
невозможность обустройства подвального помещения;
необходимость квалифицированного выполнения теплотехнических расчетов, так как от характеристик и размера утеплителя зависит толщина шведской плиты;
увеличенная сметная стоимость работ, связанная с выполнением специальных тепловых и прочностных расчетов;
невозможность обустройства теплоизолированной фундаментной плиты в условиях наклонного рельефа.

Процесс возведения УШП фундамента

Такие строительные работы необходимо выполнять поэтапно и качественно. Можно соорудить УШП фундамент своими руками, так как этот процесс не характеризуется высокой степенью сложностью.

Подготовительные мероприятия

Первым делом необходимо подготовить площадку под основание. Эти мероприятия включают в себя следующий план действий:

Рытье котлована.
Выравнивание площадки.
Выкапывание углубления по периметру и внутри под внутренними стенами для ребер жесткости.

Укладка геотекстиля

Хотя шведская плита – это фундамент неглубокого заложения, важно минимизировать влияние грунтовых вод. Для этого необходимо руководствоваться следующим планом действий:

Устроить дренаж и сделать песчаную подушку.
Уложить на подготовленную под основание площадку гидроизоляционные материалы. Для этих целей подойдет обычный рубероид, укладка которого ведется в несколько слоев.

Возведение опалубки

Теперь целесообразно выполнить опалубку. Для этого нужно выполнить максимально прочную и надежную опалубку при помощи большого количества подпорок. При недостаточно прочной конструкции под действием тяжелого залитого бетона она разрушится.

Теперь нужно сделать проект всех коммуникаций, учитывая подключение к наружным сетям.

устройство утепленной шведской плиты

Утепление УШП фундамента

Как правильно утеплить фундаментную плитку? Здесь нужно руководствоваться следующим планом действий:

По всей площади в опалубку уложить утеплитель. Утепление фундаментной плиты ведется со всех сторон. Для прокладки теплоизоляционного слоя применяют пенополистирол. Толщина слоя утеплителя должна составлять 20–30 см.
Монтаж утеплителя должен вестись в два слоя, а между ними расположить гидроизоляционную пленку.
Выполнить утепление отмостки.

Теплые полы в фундаменте УШП

Сэкономить на отоплении поможет еще система теплый пол, трубы которой будут вмонтированы в саму бетонную плиту основания. Укладка труб по периметру здания должна вестись более плотно, чем в центре.

Максимальное расстояние между трубами может составлять 25 см, а минимальное – 10 см. При соблюдении этого минимального допустимого расстояния и плотном монтаже труб можно получить их перерасход при не изменяющейся температуре пола. Закладка труб теплого пола должна вестись в 15 см от наружных стен.

Процесс армирования

Перед тем как выполнить бетонирование, необходимо в опалубку с уложенным утеплителем установить армирующий каркас, размеры ячеек которого 20х20 см. Он придаст бетонной плите дополнительную прочность. Процесс осуществляется по следующему плану:

Укладывается в 2 слоя армированная сетка. Расстояние между слоями должны быть не менее 10 см.
Арматура должна быть ребристая, так как гладкая имеет плохое сцепление с бетоном. Связка арматур – проволочная.
В зависимости от почвы и нагрузки будущего здания осуществляется расчет ребер жесткости и армирования.
Подбирается необходимое значение диаметра арматуры.

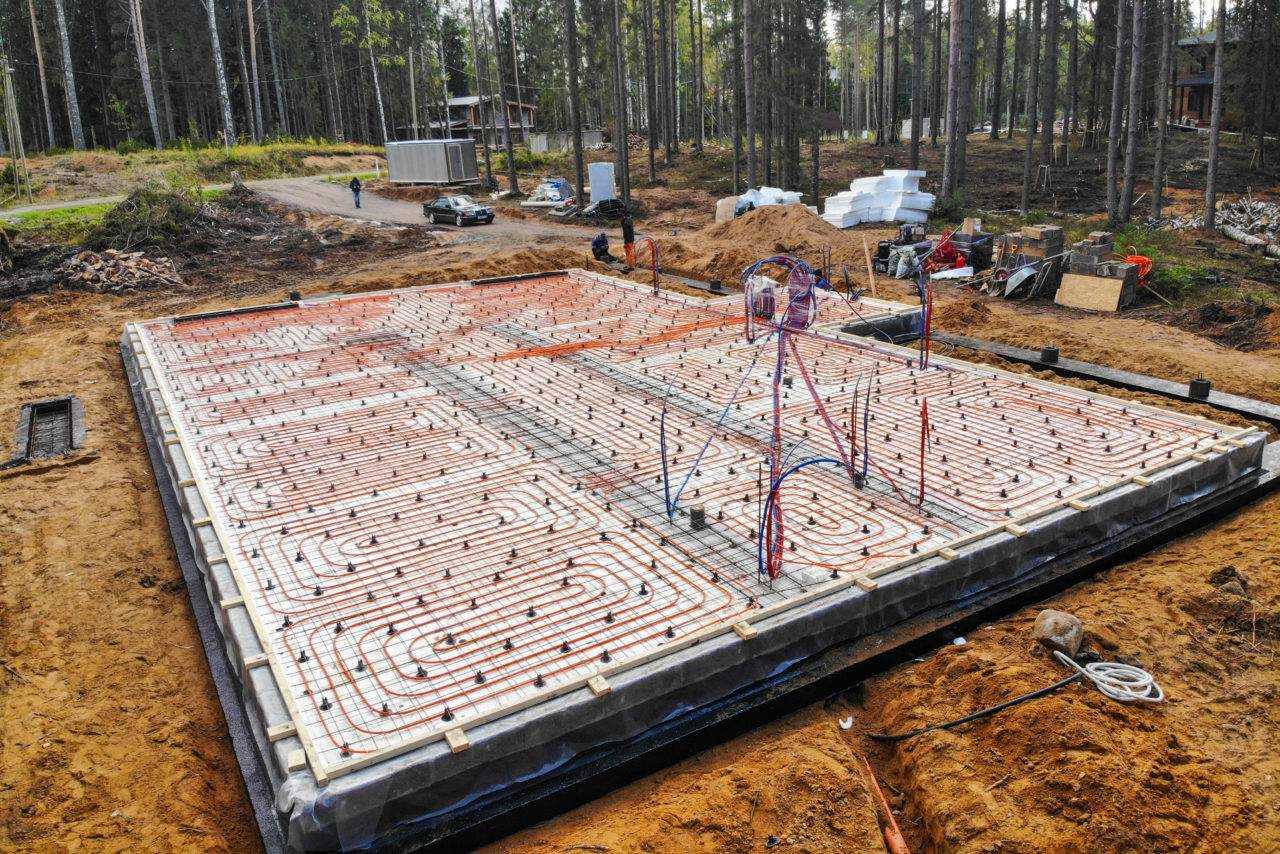

Человек показывает устройство свой утепленной плиты перед заливкой:

Заливка бетона

Перед тем как выполнить заливку бетону, необходимо проложить все коммуникации, которые включают в себя:

монтаж труб для системы «теплый пол»;
укладку канализационных и водопроводных труб;
укладку газовых труб и кабелей.

Порядок действий следующий:

Проверить на герметичность все вмонтированные трубы. Загнать в трубы под необходимым давлением воздух, чтобы под тяжестью бетона они не смялись, поставить заглушки. Для достижения результата монолит, необходимо заливать фундамент не по частям, а сразу огромным количеством

Для этих целее нужно использовать специальную строительную технику. Одновременно с заливкой выполнить уплотнение бетона виброоборудованием

Очень важно, чтобы высыхание бетонного слоя происходило равномерно. Для этого верхний слой нужно смочить водой с целью защиты от пересыхания

Накрыть бетонную фундаментную плиту, предохраняя ее от влияния атмосферных осадков. Готовую бетонную плиту отшлифовать, а готовую поверхность фундамента можно считать черновым полом для укладки отделочных материалов.

На этом работы по возведению УШП фундамента для каркасного дома окончены. После проведенных мероприятий вы получите прочную, надежную и долговечную конструкцию. Кроме этого, утепленная шведская плита – отличное решение для тех людей, кто хочет сэкономить на отоплении. Вся процедура по обустройству фундамента – несложная, хотя и требует определенного опыта и знаний.

Технология возведения утепленной шведской плиты

Как говорилось выше, успех такой технологии как утепленная шведская плита, зависит во многом от соблюдения технологии строительства. Вольнодумие и пренебрежение технологическим процессом в угоду удешевления или экономии времени, скорее всего приведет к нивелированию всех достоинств данного фундамента.

Купили пенополистерол не соответствующей плотности, зато дешевле. Арматуру заложили по тоньше и по реже, а не как того требовал расчет веса здания. Отказались от дренажа, сделали подушку по тоньше, марку бетона выбрали по дешевле. Или плиту залили не разом, а по частям.

Все это приведет к плачевным последствиям и крупным денежным потерям. Давайте учится на чужих ошибка. Вы не первые и не последние, кто приступил к постройке собственного дома. Ваш путь, уже прошли десятки и сотни тысяч человек. И их опыт у Вас перед глазами, давайте хотя бы не сразу его игнорировать.

Подготовка пятна застройки

Итак, если вы добрались до этого пункта, то у Вас на руках уже должен быть окончательный план вашего дома. Окончательный — означает, что он согласован со всеми членами вашей семьи.

Главные согласующие лица — жены, мамы, тещи, именно они в последний момент могут переиграть все на свете. Увеличить кухню, уменьшить зал, расширить окно, передвинуть дверь.

Ваша задача, довести до их сведения, что конструкция утепленной шведской плиты не имеет возможности к перепланировке. Расширить комнаты уже не получится.

Обычно, ваш участок перед строительством выглядит примерно так:

Заросший участок перед началом строительства

Плодородный слой в пятне застройки нужно будет удалить. Дело в том, что он имеет свойство перегнивать, что в дальнейшем приведет к его усадке.

удаление плодородного слоя с участка

Более того, учесть нужно и место для отмостки и дренаж под плитой УШП, а это примерно на 1,5-2 метра с каждой стороны больше чем размеры дома. Для экономии времени и сил, на эту операцию привлекаем экскаватор. Далее, уплотняем основание виброплитой в несколько проходов.

уплотнение основания виброплитой

Прокладываем дренаж и формируем песчаную подушку

Первым слоем в утепленной шведской плите является слой геотекстиля. Далее, следует установить систему дренажа. Она призвана отводить от плиты избытки талых и грунтовых вод. Систему монтируем согласно проекту к ревизионным колодцам.

монтаж дренажной системы

Теперь пришло время формировать песчаную подушку. Песок относится к не пучинистым грунтам и служит демпферов в случае подвижек нижних слоев грунта. Толщина песчаной подушки должна составлять 0,2-0,5 метра.

Песок следует укладывать слоями по 5-10 сантиметров. Каждый слой необходимо уплотнять виброплитой 2-3 раза. Так же, в этом слое следует прокладывать подводящие и отводящие коммуникации (водоснабжение, канализация, электричество). Обязательно проверьте уклон канализации, что бы вода нигде не застаивалась.

коммуникации утепленной шведской плиты

Установка опалубки и прокладка утеплителя

Делаем разметку дома. Выставляем углы и отмечаем межкомнатные перегородки. Согласно проекту дома, выводим соответствующие коммуникации в указанных в проекте местах

На данном этапе важно соблюсти прямоугольность всех углов и параллельность соответствующих сторон. Это можно проверить отбив диагонали (они должны быть равны) или по теореме Пифагора. Устанавливаем опалубку и прокладываем первый слой пенополистирола толщиной минимум 100мм

Поверх утеплителя укладываем слой гидроизоляции

Устанавливаем опалубку и прокладываем первый слой пенополистирола толщиной минимум 100мм. Поверх утеплителя укладываем слой гидроизоляции.

Далее, в местах где не будут проходить несущие стены или межкомнатные перегородки укладываем утеплитель толщиной 100мм в два слоя. Второй слой, обязательно должен перекрывать швы первого слоя. В идеале промазывать швы клеем или монтажной пеной.

Конструкция утепленной шведской плиты

Вязка арматуры

Конструкция утепленной шведской плиты, обязательно предполагает обильное армирование как несущих элементов, так и всей площади плиты. Диаметр продольной арматуры следует выбирать от 10 до 20 мм в зависимости от расчетной нагрузки дома.

Арматуру для хомутов можно выбрать в пределах 8-10мм. Строго-настрого запрещено соединять хлысты арматур электросваркой. Локальный перегрев в местах сварки ухудшает свойства арматуры. Допуская только вязка арматуры стальной проволокой.

Удлинение хлыстов арматуры следует производить путем наложения одного хлыста к другому. Пересечение в этом случае должно составлять 15-20 диаметров арматуры.
