Устройство свайно-забивного фундамента: его преимущества и недостатки, а также отзывы и схема отделки основания с ростверком

Виды

Изделия делятся на 2 группы:

• готовые ЖБИ, производятся в заводских условиях;
• каркасные конструкции, которые заливаются бетоном на участке после монтажа в грунт.

Первый вариант используется для строительства основания по грунтоцементной, буронабивной, инъекционной технологии. В данном случае на изделия не оказывает воздействие существенная нагрузка при заглублении в почву. Это позволяет сохранить целостность ЖБИ.

Второй вариант применяется, когда планируется использовать следующие методы забивки железобетонных свай: с помощью гидравлического молота, оборудования, продуцирующего вибрационные волны, техники вдавливания под воздействием статического давления.

В этих случаях увеличивается риск преждевременного разрушения ЖБИ, что приводит к снижению надежности всей конструкции. По данной причине сначала в почву заводят металлический каркас.

Кроме того, железобетонные изделия делятся на группы с учетом формы сечения: круглая, прямоугольная, квадратная. Различают также сваи по типу конструкции:

• монолитные;
• составные.

Форма наконечника, заглубляемого в почву, тоже отличается: бутылочного типа, конусообразная, существуют и тупоконечные изделия. При выборе учитывают способ установки опор и тип грунта.

Монолитные

Эти цельные изделия производятся в заводских условиях. Их отличает многовариантность решений: существуют остро- и тупоконечные монолитные сваи данного вида, прямоугольного, квадратного и круглого сечения. Внутри ЖБИ — каркас, заполненный бетоном, пустоты отсутствуют. Это повышает прочность изделий.

Устанавливаются сваи путем вдавливания в почву. Предварительно бурить отверстия под них не нужно. Монолитные ЖБИ используются для возведения объектов разного целевого назначения: частное жилье, гражданское строительство. Отличает изделия данного вида существенный вес. Для транспортировки, монтажа понадобится специальная техника и несколько рабочих.

Пустотелые оболочковые

По названию можно понять, как устроены железобетонные сваи этой группы. Внутри они полые. Снаружи опоры не отличаются от монолитных аналогов. Однако для установки пустотелых ЖБИ необходимо подготовить участок: делают отверстия под сваи, при этом их диаметр ненамного превосходит размер железобетонных изделий, т. к

важно обеспечить надежную фиксацию

Существуют составные ЖБИ. Их собирают из нескольких элементов перед тем, как будет осуществляться погружение в грунт.

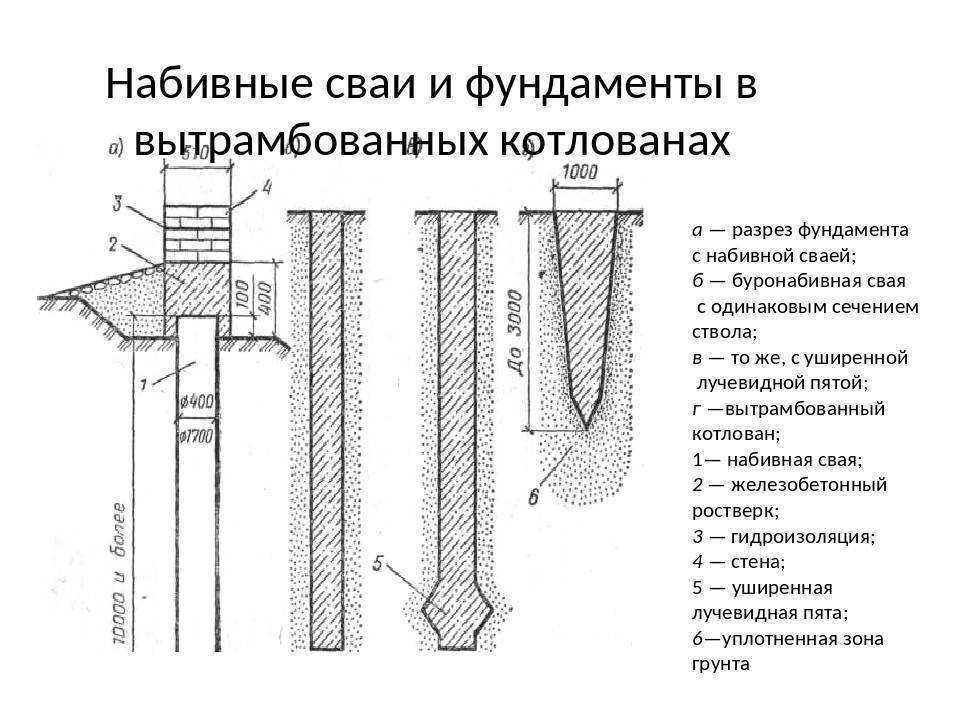

Набивные

Различают варианты:

• с ненапрягаемой продольной арматурой, поперечным армированием;
• с напрягаемой продольной арматурой, поперечное армирование в большинстве случаев также выполняется, но существует вариант без усиления таким способом.

По форме набивные конструкции тоже отличаются: прямоугольные, квадратные, круглые. Однако при монтаже в сложных грунтах (в регионах с низкой среднесуточной температурой) предпочтение следует отдавать последнему из вариантов. Если использовать сваи квадратного сечения, увеличивается риск их крена. Это приведет к разрушению постройки в дальнейшем.

Набивные сваи отличаются по технологии монтажа. Сначала устанавливается гильза из прочного материала. Затем выполняется монтаж арматуры и заливка бетона. Распространен вариант свай набивного типа с уширением в нижней части. Гильза может быть заполнена песком, грунтом, но для строительства крупных объектов применяют бетонную смесь.

Технология строительства

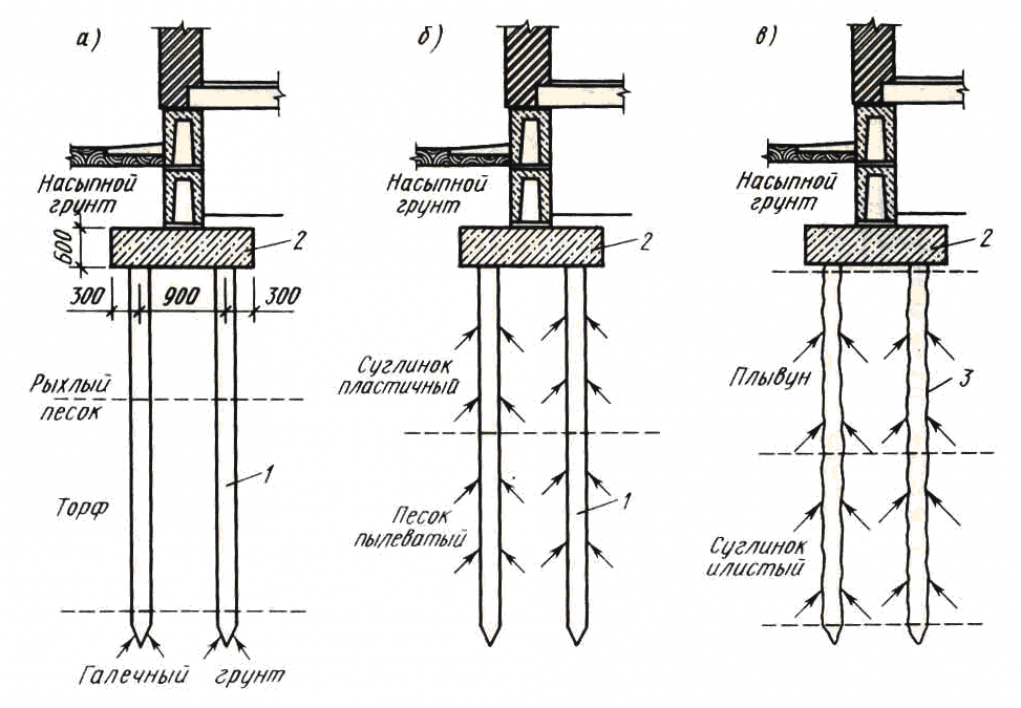

Фундамент на железобетонных сваях может быть устроен по нескольким методикам:

• Одиночные несвязанные сваи, предназначенные под опору отдельных элементов строения (балки, стены и т.п.)
• В виде рядов опор, идущих под наружными стенами и связанных между собой ростверками.
• В виде свайного поля, когда опоры равномерно располагаются по всей площади будущей застройки.

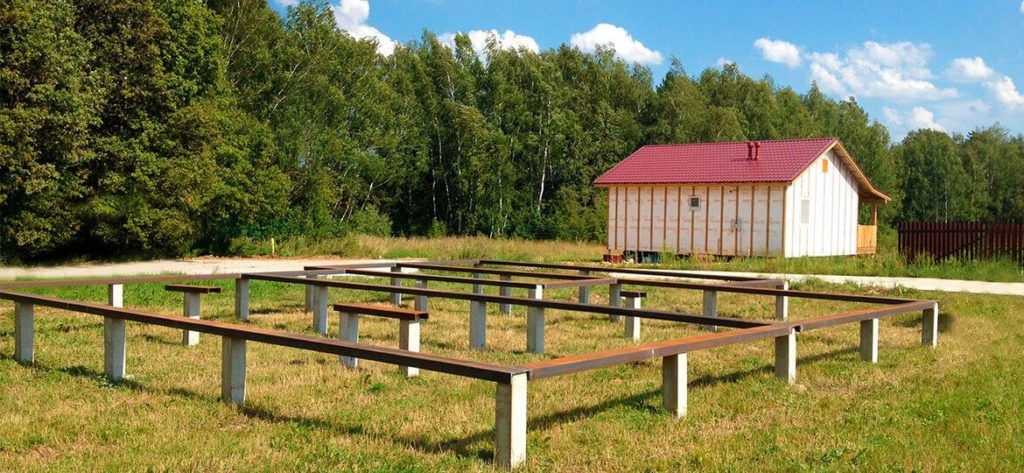

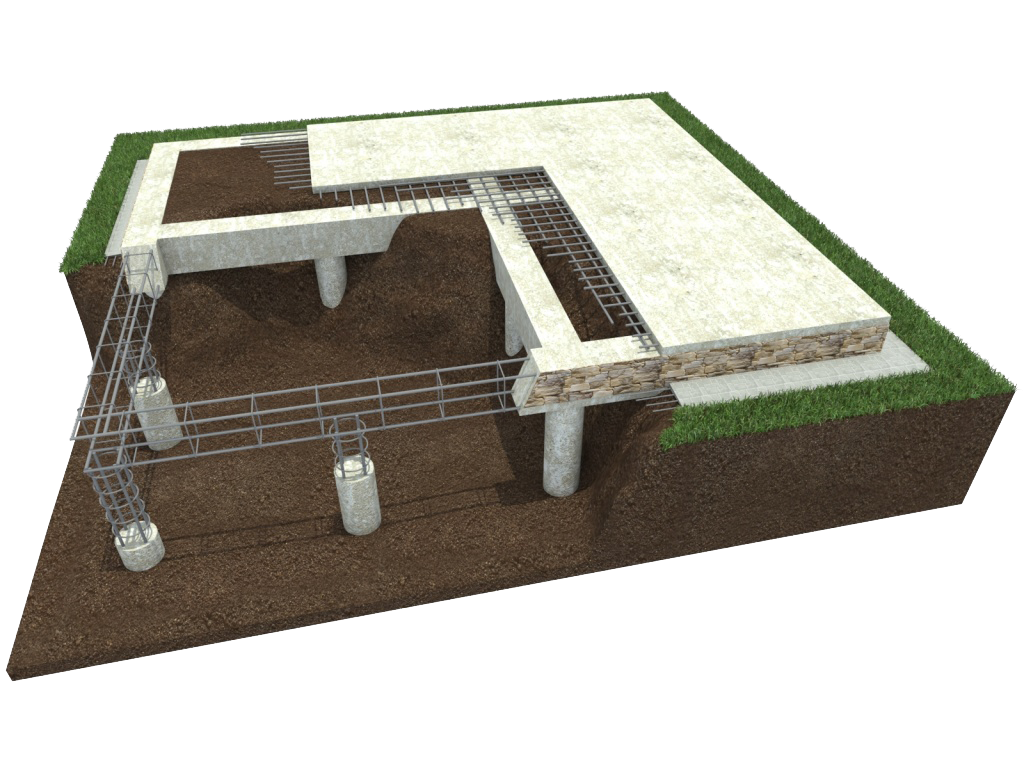

Макет фундамента на сваях ЖБ

Разметка фундамента

Чтобы получить надёжное и долговечное несущее основание, нужно правильно рассчитать нагрузку, которая будет действовать на него после постройки дома. Для этого высчитывается масса будущего здания, берутся объёмы каждого стройматериала (кирпич, доски, брусья, шифер и т.д.) и умножаются на их удельный вес, после чего все данные складываются. Полученную сумму следует увеличить на 10 – 15%: это вес внутренних и наружных отделочных материалов, мебели и бытовой техники.

Затем, в соответствии с типом грунта на участке вычисляется несущая способность фундамента. Эти данные можно взять из сводных таблиц строительных нормативов, в соответствии с которыми и рассчитывается необходимое количество свайных опор, а также их расположение.

Разметка территории обычно производится при помощи теодолита. Но, поскольку далеко не у каждого частного застройщика имеется этот прибор, и не всякий человек умеет им пользоваться, произвести разметку можно с помощью подручных инструментов.

Территория строительства очищается от растительности, крупных камней, пней и т.д. После этого, в соответствии с проектом берётся начальная точка отсчёта – один из углов здания. Чтобы дом на железобетонных сваях имел правильную прямоугольную форму, обе диагонали должны быть равной длины. Для этого используется теорема Пифагора из программы средней школы: a2 + b2 = c2: сумма квадратов длины и ширины здания равна квадрату диагонали. У прямоугольного здания обе диагонали должны быть равны. Если одна диагональ больше другой, значит, постройка имеет вид ромба.

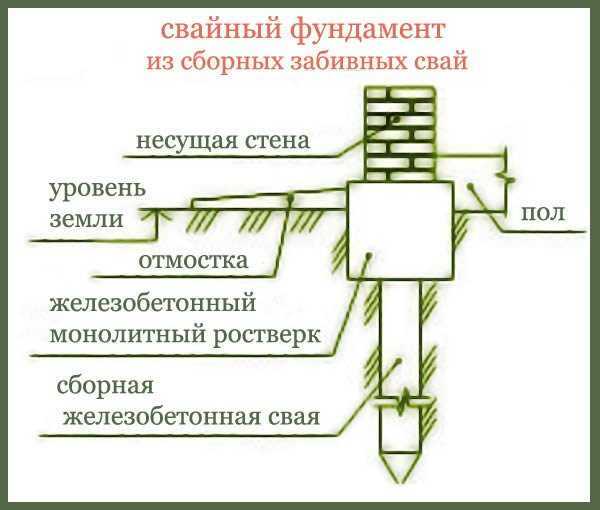

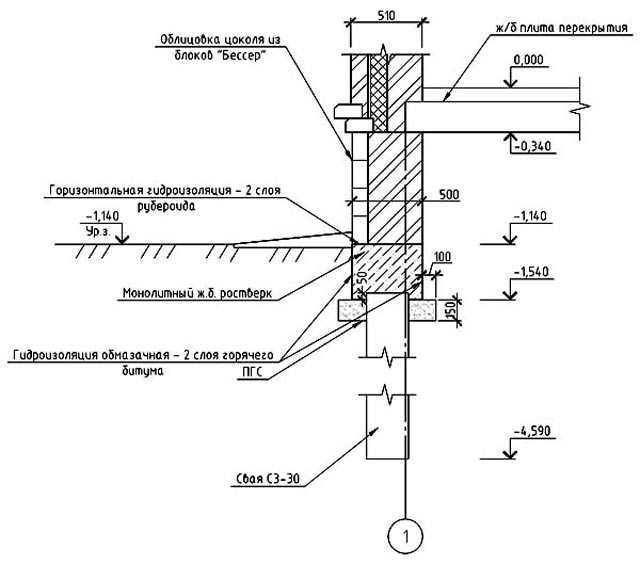

Устройство фундамента на ЖБ сваях

Далее, по углам постройки устанавливаются доски-обноски, на которые натягиваются осевые линии: проволока или шпагат, повторяющие периметр здания. Вдоль этих линий производится разметка фундамента: через определённые промежутки в зависимости от необходимого количества свай лопатой делаются лидер-лунки. В этих места и будут устанавливаться сваи. После произведения разметки можно приступать к монтажу ж/б свай.

Заглубление свай

Если строительство производится на слабых, насыпных или болотистых грунтах, железобетонный фундамент должен заглубляться вплоть до прочных несущих слоёв. Чтобы определить глубину их залегания, производится бурение лидер-скважин. В случае, если строительный участок имеет высокий уровень грунтовых вод, сваи должны углубляться ниже уровня промерзания почвы. Для каждого региона этот показатель индивидуален.

Углубление забивных свай в грунт может производиться несколькими способами:

• Ударная технология – забиванием при помощи молота-копра.
• Вдавливанием тяжёлыми механизмами. Применяется в случаях, когда ударная техника недопустима из-за нахождения рядом ветхих построек и прочих ограничениях.
• Вибропогружением. Свая углубляется при помощи вибрационного воздействия специальными механизмами.
• Подмывом грунта. Рядом с забиваемой опорой производится бурение скважины, в которую под большим давлением подаётся вода, вымывающая грунт.

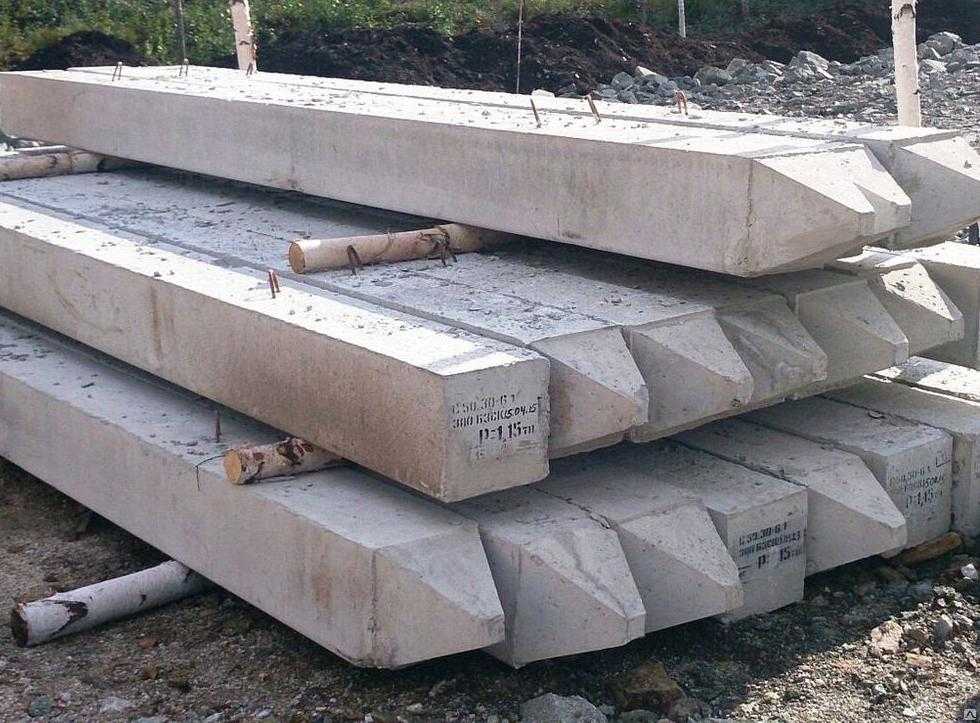

Установка ЖБ свай

Все перечисленные способы, кроме классического забивного типа, подразумевают применение дорогостоящей спецтехники. Это делает такие методики неприемлемыми в частном строительстве, так как непомерно повышает сметную стоимость всей постройки.

Для заглубления свай ударной технологией могут использоваться недорогие устройства – механические или ручные копры. Ручной молот-копр может быть изготовлен своими руками. Он состоит из станины-мачты с закреплённым на её вершине блоком. Через блок перекидывается прочный трос, на один конец которого крепится груз: бетонная или металлическая болванка. Другой конец троса служит для подъёма груза и сбрасывания его с высоты на установленную вертикально сваю. Для облегчения подъёма трос может накручиваться на барабан ручным или механическим приводом.

Используя технологию забивного свайного фундамента, можно с минимальными затратами сил, времени и финансов построить надёжное и долговечное основание, а в случае строительства на слабых или водонасыщенных грунтах данная методика часто является единственно возможной.

Нормативные требования

Технологические особенности производства регламентируются документом ГОСТ 19804-91. В соответствии с ним должна обеспечиваться достаточная надежность, чтобы ЖБИ служили минимум 90 лет. Допустимо использовать сваи при возведении одно- и многоэтажных построек, мостовых конструкций и объектов другого целевого назначения.

Нормы выпуска опор данного типа регламентируются документами: ГОСТ 6727.80 и 7348.81 (особенности армировки), ГОСТ 19804-2012. Отдельные требования предъявляются к мостовым конструкциям.

Например, минимально допустимая марочная прочность цемента при производстве свай для строительства подобных объектов — М350. Для увеличения надежности используется продольное армирование таких изделий. Повышенные требования предъявляются и к многоэтажным постройкам. По этой причине для их возведения используют такие же монолитные сваи существенной прочности.

Армирование свай

Армировать сваи можно, применяя как продольную, так и поперечную арматуру. В основном, используется продольная арматура. Поперечная арматура, так называемая связка, служит для объединения продольной, в целях упрочнения конструкции. Размер диаметра, который имеет поперечная арматура, должен быть равным XU диаметра стержней в продольной арматуре (более 8 мм). Допускается применение бетона (марки более 300). Несколько рядов (2 или 3) сеток арматуры, с размером клетки до 5 см, монтируют на головы свай. Между такими сетками допускается расстояние менее 5 см. К самому низу свай, укрепленных сварным башмаком, требуется приварить продольную арматуру. В процессе изготовления свай из железобетона допускается применять гидротехнический бетон с обычной арматурой.

Особенности

Железобетонные забивные сваи отличаются по массе. Значение данного параметра варьируется в зависимости от плотности раствора, что определяется типом объекта. Длина изменяется в пределах от 3 до 12 м. Для плотных грунтов выбирают малогабаритные изделия. Забивные ЖБ сваи существенной длины подходят для подвижных и различных типов сложных грунтов. Это позволяет выйти на прочные слои почвы.

Применяются ЖБИ, когда планируется возводить фундамент по технологии забивания опор. Они используются в качестве главной меры по упрочнению объекта. В данном случае возводится свайное основание. Распространен комбинированный вариант, при этом опоры объединяются ленточным фундаментом, ростверком.

Еще одна функция ЖБИ данного вида — укрепление котлована или старого основания. Опоры устанавливают рядом с имеющейся конструкцией или стенкой котлована.

Площадь и конфигурация сечения отличаются. Размеры таких изделий зависят от назначения объекта, глубины погружения — данные факторы определяют уровень воспринимаемой опорами нагрузки. Достаточная длина ЖБИ рассчитывается с учетом способа соединения объекта и фундамента: монолитная плита или монтаж чернового основания непосредственно на сваях. Последний из вариантов используется при строительстве малогабаритных легковесных конструкций, например, деревянных домов.

Плюсы и минусы забивных железобетонных свай

К достоинствам армированных бетонных опор, погружаемых в грунт путем забивки, относят:

• длительный эксплуатационный срок – правильно выбранные сваи, соответствующие действующим стандартам, способны прослужить 90 лет и более при соблюдении технологии монтажа;
• высокая прочность – армированные опоры выдерживают вес строительных конструкций многоэтажных построек и эксплуатационные нагрузки;
• устойчивость на проблемных грунтах – свая контактирует с грунтом практически всей поверхностью, что добавляет ей устойчивости;
• большой диапазон применения – забивные опоры можно применять на грунтах практически всех типов, если породы имеют высокую плотность или каменистые включения, предварительно бурят лидерную скважину.

Список недостатков серии забивных железобетонных свай включает высокую стоимость самих изделий, их транспортировки и монтажа. Для установки опор требуется привлечение спецтехники. На местности со сложным рельефом, где использование спецтехники затруднено, применение забивных опор может оказаться нерентабельным.

Частные застройщики нередко решают вопрос, что лучше – винтовые сваи или забивные железобетонные?  Винтовые опоры подходят для возведения индивидуальных домов, дач, хозяйственных построек. Они дешевле, проще в доставке и их можно установить собственными силами.

Но для капитального строительства на сложных грунтах больше подходят забивные железобетоны сваи 150х150 мм и более. ЖБ опоры выдерживают нагрузку в 10 раз выше, чем винтовые, и служат в несколько раз дольше металлических, склонных к коррозии.

Область применения фундамента на сваях

Применение свайного фундамента связано с особенностями местности, где предполагается проведение строительных работ. Чаще всего сваи используются при следующих условиях:

• Наличие слабого грунта, который преобладает на торфяниках и в заболоченной местности. Слабым или неустойчивым можно назвать грунт, который теряет устойчивость при проникновении воды. При строительстве на таком грунте необходимо перенести нагрузку строения на более плотный слой, располагающийся более глубоко.
• Высокое расположение грунтовых вод, оказывающих пагубное воздействие на традиционный фундамент.
• Неровный рельеф на участке.
• Подвижный грунт, который также негативно влияет на многие виды основания.
• Строительство в регионах с преобладанием постоянных низких температур. Возведение заглубленных типов фундамента в такой местности просто невозможно. Свайный фундамент уменьшает объем землеройных работ, таких как рытье котлованов или траншей, удаление освободившегося грунта.
• Близкое расположение каких-либо водоемов.
• Малый бюджет строительства не позволяет привлекать наемных рабочих для возведения традиционной основы. Свайное основание возводится быстро и с минимальными затратами.

Сваи под фундамент на проблемных грунтах обеспечивают надежность и прочность строения. Однако строить крупные объекты на таком фундаменте не рекомендуется. Объясняется это тем, что основание на сваях имеют небольшую несущую способность.

Особенности свайной технологии

Свайные технологии используются в строительстве с незапамятных времён: ещё в доисторические времена люди строили таким образом дома на берегах рек, озёр и морей. Главная цель такого метода – заглубление опоры-столба ниже уровня слабого грунта вплоть до крепких слоёв, способных выдерживать нагрузку здания.

Преимущества

Среди главных преимуществ свай можно отметить:

• Абсолютную универсальность. Свайные технологии могут использоваться для возведения построек на любых грунтах и рельефах. Его можно использовать при строительстве массивного коттеджа и небольшой дачи – единственное различие в данном случае будет заключаться только в длине и сечении свай. Свайный фундамент отлично подойдёт для каркасного строительства и возведении жилого дома по технологии «экодом», так минимизирует техногенное вмешательство в окружающую среду.
• Высокие несущие качества. При произведении правильного расчёта и установке необходимого количества свай такой фундамент может выдержать значительные нагрузки без значительной усадки даже на болотистой почве.
• Малые трудозатраты. Устройство свайного основания исключает крупномасштабные земляные работы, как при закладке несущих оснований ленточного типа. Это позволяет сэкономить большое количество сил и рабочего времени.
• Экономия финансовых средств. Сметная стоимость строительства с использованием свайных технологий намного меньше, чем цена ленточного или плитного оснований. В этом случае можно обойтись без дорогостоящих работ по выемке грунта и устройству дренажной системы на участке строительства.

Фундамент на забивных сваях для частного дома может быть сделан из древесины. Опоры из дерева позволяют быстро и недорого соорудить основание для небольших построек, как хозяйственного, так и жилого назначения. Деревянные опоры, согласно положениям ГОСТа № 9463, изготавливаются из древесины хвойных пород: сосны, ели и пихты. Наиболее предпочтительным материалом является лиственница, благодаря стойкости её древесины к воздействию сырости. Толщина деревянных забивных опор зависит от их длины: так, при длине сваи 6,5 м её толщина должна составлять не менее 22 см, а при длине 8,5 м – уже 34 см.

Для увеличения срока службы деревянного фундамента сваи перед установкой следует обработать антисептическими пропитками.

Конструктивные особенности

Сваи ж/б фундамента различаются по своим конструктивным особенностям. Они могут быть выполнены в качестве цельной или составной конструкции. В первом случае опора представляет собой единую деталь, а во втором – состоит из нескольких элементов, собираемых воедино непосредственно перед установкой или в процессе её заглубления.

По типу армирования железобетонные сваи могут быть напряжёнными и ненапряжёнными. Напряжённое армирование производится методом предварительного нагрева продольных элементов, изготавливаемых из высокопрочной арматуры. Ненапряжённое армирование производится методом обычной заливки армокаркаса из продольных элементов, связанных поперечными перемычками.

В зависимости от формы поперечного сечения ж/б сваи могут быть:

• Круглые, с полостью или без неё.
• Квадратные, с внутренней полостью или без неё.
• Прямоугольные.
• Тавровые или двутавровые.

Продольное сечение может быть следующего вида:

• Призма.
• Цилиндр.
• Трапеция.
• Ромб.
• Пирамида.

Конструкция заглубляемого конца может быть либо заострённой, либо тупой. Для лучшего сцепления с грунтом заглубляемый конец может иметь различные сложные формы с объёмным расширением: «булавовидные сваи», с лепестком, с винтообразным концом и т.д.

Отказ сваи при забивке

Глубина погружения сваи определяется расчетным методом и отражается в проекте. Однако на практике свая может не достигнуть расчетной глубины или уйти ниже заданной отметки.

Случай, когда свая больше не погружается в результате прикладываемого к ней усилия называется «отказ грунта» или «отказ сваи».

Расчет точки отказа можно выполнить по формуле:

Убедиться, что свая точно достигла «отказа» выполняется ряд ударов (при ударной технологии) или увеличивается время, в течение которого к оголовку сваи прилагается усилие (при вдавливающей технологии). Эти удары, не приводящие к продвижению сваи в почву, называются «залог».

Есть еще один термин, описывающий случай, когда свая не погружается из-за перегрева – «ложный отказ». В этом случае работы приостанавливаются на время, достаточное для остывания наконечника сваи, находящегося в грунте.

Примечание. При отсутствии отказа по достижению проектной глубины сваи дозабиваются после четырехдневного перерыва. Если отказ не достигнут – следует искать причины и менять порядок проведения забивки, чтобы исключить снижение проектной несущей способности конкретной сваи.

Разновидности ЖБ-свай по типу сечения

Забивные железобетонные сваи применяются для строительства одноэтажных и многоэтажных жилых домов, производственных и сельскохозяйственных зданий, складских помещений, мостов, эстакад, причалов, пирсов и т.д. От типа строения во многом зависят конструктивные особенности забивных столбов.

Классификация ЖБ-свай

Сваи квадратного сечения. Сторона квадрата может колебаться от 25 см до 40 см. Самая распространенная разновидность в наземном строительстве, особенно в частном. Не подходят для возведения оснований под гидротехнические объекты (пирсы, причалы, мосты), зато применимы практически на любом типе грунта, вплоть до текучих.

Существует еще одна разновидность квадратных свай, так называемые сваи-колонны. Их особенностью является то, что нижняя часть такого столба погружается в землю, а верхняя поддерживает потолок первого этажа здания. То есть является колонной.

• Квадратные сваи с полостью. Такие столбы имеют пустое пространство круглой формы внутри тела. Это позволяет снизить вес изделия и расход бетонной смеси, а, следовательно, и материальные затраты. Отличаются чуть меньшей прочностью, чем аналоги сплошного сечения, поэтому не применяются на почвах, склонных к повышенным изгибающим воздействиям.
• Полые сваи круглого сечения. Бывают двух типов – с закрытой подошвой и с открытой. Сваи с открытой стопой, так называемые сваи-оболочки, используются в сейсмически неустойчивых районах – при погружении, внутрь такого столба набивается почва, увеличивая его устойчивость и сопротивление выдавливанию. Столбы с закрытой подошвой используются чаще всего при возведении автодорог.

Плюсы и минусы фундаментов на забивных сваях

Этот вид фундамента очень распространен, он позволяет возводить высотные конструкции (до 60 метров), а также строить многоэтажные жилые дома, так как обладает самой высокой несущей способностью из всех разновидностей фундаментных оснований. Обусловлено это тем, что при погружении забивным методом, почва в месте установки не только не повреждается, но и дополнительно утрамбовывается. А чем прочнее земляной пласт, тем выше его несущая способность и устойчивость основания под застройку.

Основные преимущества фундамента на забивных сваях

1. Имеет максимальную несущую способность.
2. Очень быстро строится.
3. Позволяет устанавливать опоры с большой длиной боковых поверхностей.
4. Упираясь своим основанием в прочные скальные породы, свая передаёт им несущую нагрузку.
5. Такой вид фундамента применяется при строительстве частных домов с несколькими этажами.
6. Этот фундамент обеспечивает высочайшую прочность изделию. Согласно ГОСТу, бетонные сваи по своей прочности определяются не менее 200 кгс/ см2. Это означает, что нагрузка в 125 тонн будет выдержана самой слабой опорой. К примеру, стальными сваями удерживается нагрузка, которая не превышает 20 тонн для одной опоры.
7. Обладает хорошей влагостойкостью, может выдержать большое давление воды (более 2 МПа). Деревянные сваи (лиственница), при их заглублении ниже, чем уровень грунтовых вод, устойчивы к влажности, и могут «стоять на века».

Минусы фундамента с забивными сваями

1. Минусом фундаментов с забивными сваями, является высокая стоимость производимых работ, а также плата за взятое в аренду пневматическое оборудование.
2. Умеренная устойчивость к морозам. Бетонные сваи выдерживают 50 циклов замерзания, с последующим оттаиванием. При использовании во время производства особого морозостойкого сорта бетона, можно увеличит этот показатель до значения в 150 циклов. Но, стальные сваи выдерживают перепады бесконечно, без ограничения во времени.
3. При погружении свай в грунт наблюдается значительный уровень шума, который предусмотрен технологией производства.
4. Большой вес ЖБИ-изделий. А это добавляет сложностей в транспортировке, погрузке, разгрузке, установке. Все это требует затрат на спецтехнику.
5. Часто нее подходят для установки в городских условиях, так как вибрационные нагрузки на почву могут нанести вред близлежащим постройкам, коммуникационным магистралям. В таких случаях применима технология обустройства набивных свай.
6. Невозможно произвести монтаж на объектах с ограниченным пространством, так как необходимо место для складирования самих свай, маневрирования сваебойной техники. На подобных участках чаша весов также склоняется в пользу буронабивной технологии.

Относительно стоимости забивных свай следует отметить, что цена будет напрямую зависеть не только от размеров выбранных вами свай, но и от применяемых при их изготовлении конструкционных материалов (бетонные, стальные, деревянные сваи).

Основные преимущества

К достоинствам оснований на винтовых сваях относятся:

• небольшая стоимость строительных материалов, необходимых для возведений свай и монолитных плит;
• быстрота возведения, так как нет необходимости ждать пока бетон наберет свою марочную прочность;
• меньший расход бетона из расчета того, что толщина плиты меньше, чем в классическом монолитном фундаменте, а некоторые виды свай производятся стандартных размеров в заводских условиях;
• минимальные расходы на транспортную доставку, исходя из того, что практически все составные элементы фундамента можно сделать непосредственно на площадке;
• при соблюдении правильной технологии монолитный ростверк можно сделать и в зимний период, сваи легко устанавливаются в каменистый или мерзлый грунт;
• учитывая, что винтовые сваи устанавливаются на глубину ниже точки промерзания почвы и упираются в прочные пласты почвы, то просадка дома будет минимальной.

Разновидности ЖБ-свай по типу сечения

Забивные железобетонные сваи применяются для строительства одноэтажных и многоэтажных жилых домов, производственных и сельскохозяйственных зданий, складских помещений, мостов, эстакад, причалов, пирсов и т.д. От типа строения во многом зависят конструктивные особенности забивных столбов.

Классификация ЖБ-свай

Сваи квадратного сечения. Сторона квадрата может колебаться от 25 см до 40 см. Самая распространенная разновидность в наземном строительстве, особенно в частном. Не подходят для возведения оснований под гидротехнические объекты (пирсы, причалы, мосты), зато применимы практически на любом типе грунта, вплоть до текучих.

Существует еще одна разновидность квадратных свай, так называемые сваи-колонны. Их особенностью является то, что нижняя часть такого столба погружается в землю, а верхняя поддерживает потолок первого этажа здания. То есть является колонной.

• Квадратные сваи с полостью. Такие столбы имеют пустое пространство круглой формы внутри тела. Это позволяет снизить вес изделия и расход бетонной смеси, а, следовательно, и материальные затраты. Отличаются чуть меньшей прочностью, чем аналоги сплошного сечения, поэтому не применяются на почвах, склонных к повышенным изгибающим воздействиям.
• Полые сваи круглого сечения. Бывают двух типов – с закрытой подошвой и с открытой. Сваи с открытой стопой, так называемые сваи-оболочки, используются в сейсмически неустойчивых районах – при погружении, внутрь такого столба набивается почва, увеличивая его устойчивость и сопротивление выдавливанию. Столбы с закрытой подошвой используются чаще всего при возведении автодорог.

Плюсы и минусы фундаментов на забивных сваях

Этот вид фундамента очень распространен, он позволяет возводить высотные конструкции (до 60 метров), а также строить многоэтажные жилые дома, так как обладает самой высокой несущей способностью из всех разновидностей фундаментных оснований. Обусловлено это тем, что при погружении забивным методом, почва в месте установки не только не повреждается, но и дополнительно утрамбовывается. А чем прочнее земляной пласт, тем выше его несущая способность и устойчивость основания под застройку.

Основные преимущества фундамента на забивных сваях

1. Имеет максимальную несущую способность.
2. Очень быстро строится.
3. Позволяет устанавливать опоры с большой длиной боковых поверхностей.
4. Упираясь своим основанием в прочные скальные породы, свая передаёт им несущую нагрузку.
5. Такой вид фундамента применяется при строительстве частных домов с несколькими этажами.
6. Этот фундамент обеспечивает высочайшую прочность изделию. Согласно ГОСТу, бетонные сваи по своей прочности определяются не менее 200 кгс/ см2. Это означает, что нагрузка в 125 тонн будет выдержана самой слабой опорой. К примеру, стальными сваями удерживается нагрузка, которая не превышает 20 тонн для одной опоры.
7. Обладает хорошей влагостойкостью, может выдержать большое давление воды (более 2 МПа). Деревянные сваи (лиственница), при их заглублении ниже, чем уровень грунтовых вод, устойчивы к влажности, и могут «стоять на века».

Минусы фундамента с забивными сваями

1. Минусом фундаментов с забивными сваями, является высокая стоимость производимых работ, а также плата за взятое в аренду пневматическое оборудование.
2. Умеренная устойчивость к морозам. Бетонные сваи выдерживают 50 циклов замерзания, с последующим оттаиванием. При использовании во время производства особого морозостойкого сорта бетона, можно увеличит этот показатель до значения в 150 циклов. Но, стальные сваи выдерживают перепады бесконечно, без ограничения во времени.
3. При погружении свай в грунт наблюдается значительный уровень шума, который предусмотрен технологией производства.
4. Большой вес ЖБИ-изделий. А это добавляет сложностей в транспортировке, погрузке, разгрузке, установке. Все это требует затрат на спецтехнику.
5. Часто нее подходят для установки в городских условиях, так как вибрационные нагрузки на почву могут нанести вред близлежащим постройкам, коммуникационным магистралям. В таких случаях применима технология обустройства набивных свай.
6. Невозможно произвести монтаж на объектах с ограниченным пространством, так как необходимо место для складирования самих свай, маневрирования сваебойной техники. На подобных участках чаша весов также склоняется в пользу буронабивной технологии.

Относительно стоимости забивных свай следует отметить, что цена будет напрямую зависеть не только от размеров выбранных вами свай, но и от применяемых при их изготовлении конструкционных материалов (бетонные, стальные, деревянные сваи).

Способы монтажа фундамента на железобетонных сваях в зависимости от грунта

Наименование	Грунт	Особенности
Сухой способ	Твердоглинистый, полутвердый, тугопластичный	Без укрепления стенок. Бурение ковшовым буром или шнековой колонной. Расширение скважины необязательно. Устанавливается опалубка, но в процессе залития бетоном постепенно извлекается из углубления. Оголовок на сваях в холодное время защищается утеплителем. Применимо для опор с диаметром 40-120 см. и высотой до 30 м. Монтаж своими руками.Противопоказания: промышленные и бурные водные потоки на территории дома.
Обсаднотрубный способ	Любой	Бурение вращательным, ударным или взрывным способами. Гидродомкратами, забивкой или вибропогружением в скважину углубляются обсадные трубы: аналогично устанавливаются забивные сваи для фундамента. Стыки – замки или сварка. Опоры армируются. С помощью системы домкратов обсадная труба вращается и совершает возвратно-поступательные движения, уплотняя бетон.
Обсаднотрубный способ по технологии фундекс	Сейсмически нестойчивый	Щадящий, без потери свойств грунта. Бурение без выемки почвы – вдавливание раскатчиком или коническим катком с вала. Наконечник-раскатка остается в углублении, присоединяется к трубе с помощью замка. Труба армируется, заполняется сначала смесью равных объемов песка, цемента и воды, а затем пластинчатым бетоном. Вытаскивается возвратным вращением. По технологии фундекс можно забить сваи под фундамент.
Глинисторасворный способ	Неустойчивый обводненный	Раствор с содержанием глины 1,2 г/см3 создает гидростатическое давление, вследствие чего исчезает потребность в опалубке. Раствор из бентонитовых глин под давлением подается по пустотелой буровой штанге в скважину. Готовится на месте строительства дома. После залития поднимается по стенкам скважины вверх, попадает в пустоты, с помощью насоса выкачивается в штангу. Циркуляция постоянна. Скважина армируется. Впоследствии бетон вытесняет раствор из углубления. Так же для откачки используются вертикально-перемещаемые (бетонолитные или малозабивные) трубы.

Примечание к обсаднотрубному варианту

Взрыв применяется для формирования подошвы: обсадка погружается в скважину, на дно закладывается снаряд, конструкция заливается бетоном – после взрыва на месте подошвы образуется полость, заполняющаяся бетонной смесью.

Фундамент из железобетонных свай активно используются в частном домостроительстве на слабых грунтах.  Сваи под фундамент монтируются своими руками, выдерживают несущую нагрузку в 400 тонн, не воздействуют на опоры соседних построек.

Характеристики и размеры железобетонных забивных свай

Материал подготовлен для сайта www.moydomik.net

Параметр	Значение
Прочность, кгс/см.кв.	не менее 200
Размеры свай сплошного сечения, мм	250х250; 300х300
Габариты полых свай, мм	300х300; 400х400
Размеры круглых свай, мм	диаметр 160-270
Шаг спирали по центру, мм	300 мм (L= до 6 м.п.) 200 мм (L=7-12 м.п.)
Шаг спирали по краям, мм	50 мм (на длине 400 мм до концов сваи)
Длина свай сплошного сечения, мм	3 – 11 м.п.
Длина полых свай, мм	3 – 12 м.п.
Длина составных свай, мм	до 28 м.п.
Вес свай сплошного сечения, кг	700 (L=3 м.п.) – 2500 (L=11 м.п.)
Вес полых свай, кг	520 (L=3 м.п.) – 3000 (L=12 м.п.)
Марка бетона	не ниже М200
Морозостойкость	F100
Водонепроницаемость	W2 (нулевое поглощение влаги)
Несущая способность сваи-стойки (опирается на твердый грунт)	Зависит от прочности грунта под пяткой сваи
Несущая способность висячей сваи (опирается на вертикальные стенки скважины)	Рассчитывается в процессе проектирования или определяется непосредственно в процессе забивания свай

Характеристики свай из ЖБИ сплошного квадратного сечения приведены в ТУ 243-57 Минстроя.
