Утепленный люк на чердак своими руками: чертежи, установка, размеры

Монтаж обшивки утепления чердака

Третий вариант, как часто бывает, лежит посредине и является комбинацией первых двух вариантов. Что можно наглядно представить с помощью рисунка 1.

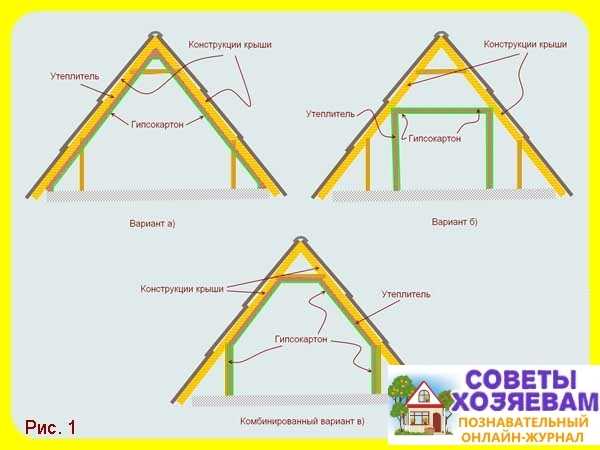

Варианты устройства комнаты на чердаке

Поскольку наружная обшивка стены служит лишь для защиты утеплителя, для неё можно использовать тонкие ГКЛ или ОSB-3. Изнутри же нужна обшивка листами ГКЛ толщиной 12,5 мм (лучше двойная). Или ОSB-3 толщиной 14 мм.

Толщина утеплителя (лучше использовать полужесткую мин. плиту) в стене будущей мансарды колеблется в пределах 100-200 мм, в зависимости от региона.

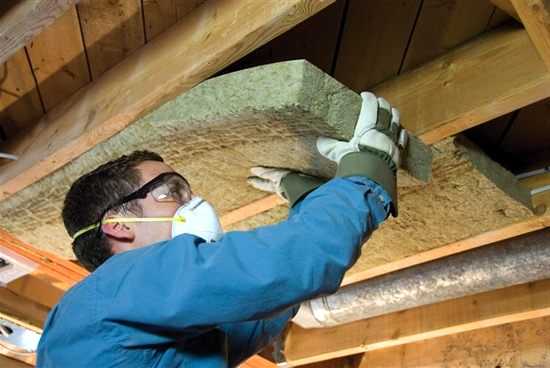

Утепление крыши — обязательное условие при устройстве жилой комнаты на чердаке.

Правильно выбранное расположение лаза

Очень важно при обустройстве утепленного люка на чердак определить его грамотное месторасположение. Здесь придется столкнуться с разными нюансами:. 1

Месторасположение лаза выбирают так, чтобы крышка могла открываться свободно внутрь или наружу (в зависимости от конструкции и задумки)

1. Месторасположение лаза выбирают так, чтобы крышка могла открываться свободно внутрь или наружу (в зависимости от конструкции и задумки).

2. Крепление петель может быть с широкой или узкой стороны.

3. Люк, расположенный в углу под стропильной системой, будет мешать свободному проникновению на чердак. При проделывании проема нельзя попадать на балки перекрытия, чтобы не нарушить целостность конструкции крыши.

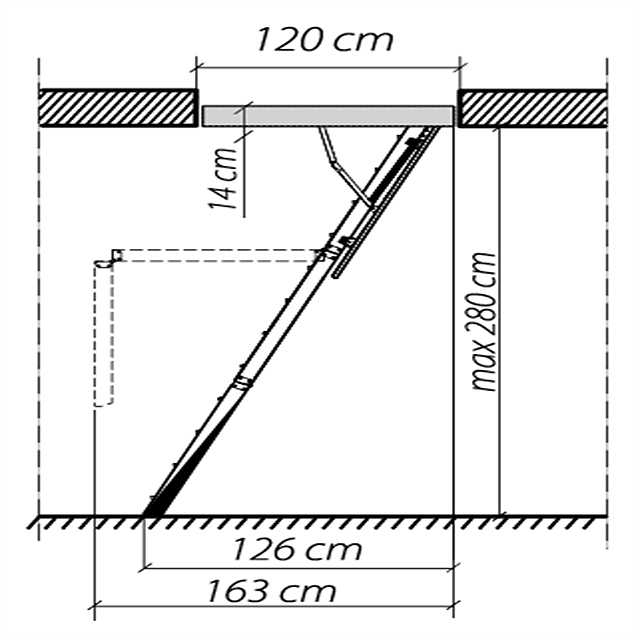

4. Месторасположение лаза во многом зависит от типа применяемой лестницы. Если предполагаются стационарные лесенки или железная (деревянная) лестница, то эта конструкция должна хорошо вписаться в общий интерьер комнаты и не загораживать прохода.

простой чертеж утепления люка (рис.3) деревянный (рис.4)

5. Если у вас бетонные плиты перекрытия. то долбить проем лучше всего в месте стыковки двух плит, как на рисунке 2.

6. Если есть возможность устройства выдвижной лестницы, нельзя загораживать место ее выдвижения.

7. В варианте со складной лестницей придется потрудиться над ее конструкцией и способом крепления к люку.

Люк на чердак утепленный можно изготовить своими руками, исходя из имеющегося проема, который в стандартном варианте составляет 120 см в длину и 60 см в ширину. Бывают случаи, когда проем имеет форму квадрата с размером 100х100, 80х80, 70Х70 и др. Это играет существенную роль только в том случае, когда на чердак придется затаскивать объемные неделимые предметы.

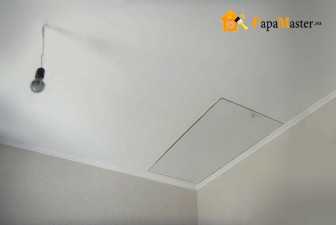

потайной (рис.5) со складной лестницей (рис.6) с деревянной лестницей (рис.7) люк со складной лестницей (рис.8)

Дополнительное утепление

Абсолютно все современные ляды можно условно разделить на две категории: с прикрепленной лестницей и без нее. В каждом случае действуют свои нюансы. Если владелец частного дома приобрел уже готовую конструкцию с раскладной лестницей, тогда проводить дополнительное уплотнение вовсе не обязательно. Если же мастер все делает своими руками, тогда все последующие действия необходимо тщательно обдумать.

Эксперты отмечают, что многие производители укомплектовывают ляды специальными теплосберегающими пластинами, расположенными на лицевой поверхности крышки. За счет этого создается необходимый эффект, а также предотвращается потеря ценного тепла. Для самостоятельного утепления люка необходимо подготовить качественный фанерный лист, а также сам уплотнитель. Можно использовать те обрезки, которые остаются после обшивки чердака. После этого необходимо выполнить следующие манипуляции:

1. На первоначальном этапе нужно сделать замеры проема чердачного люка.
2. На основании полученных данных можно собрать каркас из досок (толщиной от 2 до 3 см).
3. Теперь мастер может собрать крышку люка, которая должна быть на 50 сантиметров меньше, нежели сама рама. Благодаря этому можно максимально прочно зафиксировать уплотнительный материал.
4. Сверху на крышку необходимо уложить пароизоляционную пленку.
5. Для фиксации всех деталей можно использовать обычные деревянные планки и клей.
6. Люк нужно закрыть подготовленным листом фанеры и задекорировать. В этом случае можно проявить всю свою фантазию, но готовое изделие должно гармонично вписываться в уже существующий интерьер.
7. Все деревянные детали необходимо обработать качественным антисептиком.
8. На финальном этапе остается только закрепить сделанный своими руками люк на второй этаж. В этом случае мастеру пригодятся петли и саморезы.

Не менее оригинально будет смотреться конструкция, которая утеплена пенопластом.

Проход на чердак

Где в доме оборудовать место входа на чердак – частный вопрос, который решает каждый в соответствии с планировкой, назначением комнат и собственными потребностями. В деревянном частном доме сделать отверстие в потолочном перекрытии проще. Специалисты рекомендуют выпиливать выход с чердачного помещения между балками. Если размеры не позволяют сделать квадрат, люк можно вытянуть в длину, сделать прямоугольным.

Обустраивать проем в бетонном строении нужно в месте стыковки бетонных плит, чтобы сохранить прочность перекрытия. Сначала рисуют схему на бетоне, коробка люка должна помещаться в проеме, значит должна быть меньше. Затем в углах квадрата при помощи перфоратора высверливают сквозные отверстия, далее режут бетон болгаркой по начерченным линиям периметра, как бы наживляя срез.

Важно! Работать болгаркой следует аккуратно и осторожно, при попадании диска на арматуру велика вероятность его деформации и порчи. Затем перфоратором сверлят отверстия через 10-15см, разрушая плиту, сбивают бетон, срезают арматуру. Обязательна зачистка неровностей

Просмотр поможет сделать все точно и аккуратно

Обязательна зачистка неровностей. Просмотр поможет сделать все точно и аккуратно

Затем перфоратором сверлят отверстия через 10-15см, разрушая плиту, сбивают бетон, срезают арматуру. Обязательна зачистка неровностей. Просмотр поможет сделать все точно и аккуратно.

Важно! Покупая люк или сколачивая его своими руками, помните, что необходимо сделать небольшой проем (1см) между стенкой и коробом для утепления. Это расстояние нужно заложить в чертежи на предварительной стадии

Виды люков

Перед тем как приступить к строительству выхода на чердак, необходимо определиться с выбором противопожарных чердачных дверей.

Для этого отмечается зона их расположения, режим работы, правильно рассчитывается параметры проема для люка.

Чтобы гарантировать безопасность, противопожарные двери в зависимости от вида чердачного помещения выбираются по соответствующему размеру, форме и классифицируются:

• по материалам (для изготовления используется металл, дерево, конструкционные плиты);
• способу действия (бывают распашными одно – и двухстворчатыми; раздвижными однопольными, двухпольными; подъемными);
• степени огнестойкости (минимальный предел несгораемости первого уровня до 1,2 часа, второго – 0,6 ч., третьего – 2,5 ч.).

Относительно места расположения люк может находиться вертикально, во фронтальной части чердака, в углу потолка (при покатом виде кровли), горизонтально.

Режим работы створок выполняется согласно с утвержденными правилами ТБ, где одностворчатые противопожарные двери должны находиться в закрытом состоянии при нормальных эксплуатационных условиях или пожаре.

Открываться они могут только во время прохождения человека на крышу при технологической необходимости.

Для двухстворчатых дверей процесс закрывания-открывания осуществляется поочередно, как при возникновении возгорания, так и при обычном пользовании.

Для любого чердачного люка существует одна общая особенность – механические элементы дверей выбираются и монтируются с учетом наружного открывания створок.

Как сделать люк в деревянном перекрытии

Изготовить проем квадратной формы для люка на чердак в деревянном потолке можно самостоятельно, процесс состоит из достаточно простых действий. Но если планируется сделать проем круглой формы, то следует учесть некоторые нюансы.

Вырезать люк в этом случае необходимо в соответствии со следующей инструкцией:

• На потолке жилого этажа выполняют разметку будущего проема, при этом следует к планируемым размерам добавить толщину отделки. Если с нанесением разметки вверху возникают трудности, то можно воспользоваться более простым вариантом: начертить разметку проема на полу комнаты, а затем, используя отвес, спроецировать на нижнюю поверхность чердачного пола.
• Далее устанавливают подпорки. Это могут быть деревянные бруски или домкратные стойки.
• В середине предполагаемого проема сверлят сквозное отверстие, выполняя действия внизу.
• Теперь нужно подняться на чердак и вставить в имеющееся отверстие металлический штырь. Пользуясь шпагатом и карандашом, на чердачном полу чертят круг.
• Выпиливают отверстие по начерченному кругу. Встречающиеся балки на пути распила следует пропускать, их можно выпилить после основных работ.
• Выполняют загиб материалов для оформления проема в форме круга.

Дополнительное утепление

Абсолютно все современные ляды можно условно разделить на две категории: с прикрепленной лестницей и без нее. В каждом случае действуют свои нюансы. Если владелец частного дома приобрел уже готовую конструкцию с раскладной лестницей, тогда проводить дополнительное уплотнение вовсе не обязательно. Если же мастер все делает своими руками, тогда все последующие действия необходимо тщательно обдумать.

Эксперты отмечают, что многие производители укомплектовывают ляды специальными теплосберегающими пластинами, расположенными на лицевой поверхности крышки. За счет этого создается необходимый эффект, а также предотвращается потеря ценного тепла. Для самостоятельного утепления люка необходимо подготовить качественный фанерный лист, а также сам уплотнитель. Можно использовать те обрезки, которые остаются после обшивки чердака. После этого необходимо выполнить следующие манипуляции:

1. На первоначальном этапе нужно сделать замеры проема чердачного люка.
2. На основании полученных данных можно собрать каркас из досок (толщиной от 2 до 3 см).
3. Теперь мастер может собрать крышку люка, которая должна быть на 50 сантиметров меньше, нежели сама рама. Благодаря этому можно максимально прочно зафиксировать уплотнительный материал.
4. Сверху на крышку необходимо уложить пароизоляционную пленку.
5. Для фиксации всех деталей можно использовать обычные деревянные планки и клей.
6. Люк нужно закрыть подготовленным листом фанеры и задекорировать. В этом случае можно проявить всю свою фантазию, но готовое изделие должно гармонично вписываться в уже существующий интерьер.
7. Все деревянные детали необходимо обработать качественным антисептиком.
8. На финальном этапе остается только закрепить сделанный своими руками люк на второй этаж. В этом случае мастеру пригодятся петли и саморезы.

Не менее оригинально будет смотреться конструкция, которая утеплена пенопластом.

Как утеплить чердачный люк своими руками

Предисловие. В данной статье мы расскажем о том, как самостоятельно утеплить чердачный люк с лестницей в частном доме и о современных материалах для утепления чердачного люка. Каждый обладатель загородного дома с холодным чердаком хочет максимально использовать данное пространство в летний период, но зимой эта конструкция может доставить неудобства в виде потери тепла и конденсата. Как этого избежать читайте далее.

Перед установкой люка на чердак и его утеплением, следует определиться с расположением в доме лестницы на чердак. При этом вам следует учесть уклон крыши дома, расположение балок потолка и какой вариант лестницы (отставная или стационарная) вам больше подойдет. Если вы решились на установку люка, то следует утеплить чердачный люк, чтобы не терять тепло в зимний период через конструкцию. Видео по теме размещено в конце статьи.

Как сделать люк в деревянном перекрытии

Изготовить проем квадратной формы для люка на чердак в деревянном потолке можно самостоятельно, процесс состоит из достаточно простых действий. Но если планируется сделать проем круглой формы, то следует учесть некоторые нюансы.

Вырезать люк в этом случае необходимо в соответствии со следующей инструкцией:

• На потолке жилого этажа выполняют разметку будущего проема, при этом следует к планируемым размерам добавить толщину отделки. Если с нанесением разметки вверху возникают трудности, то можно воспользоваться более простым вариантом: начертить разметку проема на полу комнаты, а затем, используя отвес, спроецировать на нижнюю поверхность чердачного пола.
• Далее устанавливают подпорки. Это могут быть деревянные бруски или домкратные стойки.
• В середине предполагаемого проема сверлят сквозное отверстие, выполняя действия внизу.
• Теперь нужно подняться на чердак и вставить в имеющееся отверстие металлический штырь. Пользуясь шпагатом и карандашом, на чердачном полу чертят круг.
• Выпиливают отверстие по начерченному кругу. Встречающиеся балки на пути распила следует пропускать, их можно выпилить после основных работ.
• Выполняют загиб материалов для оформления проема в форме круга.

Монтаж люка на чердак

Монтаж люка на чердак сводится к закреплению короба в вырезанном проеме. Понятно, что крепить его нужно надежно. Установка люка аналогична установке любой двери.

Сначала крепят коробку, соединяя её стороны с торцами проема забивными анкерами с гайкой, стальными прутами, вбитыми в предварительно проделанные технологические отверстия. Такое крепление необходимо, если дом с бетонным перекрытием.

Важно! Чтобы «примерка» короба к проему была эффективной, положите его на две доски, которые закреплены к потолку, не держать же тяжелую конструкцию на руках. Зафиксировать люк на время его установки, можно устроив его на специальных подпорках, что не вполне надежно. В деревянном доме можно обойтись без анкеров, использовать для крепежа большие саморезы, гвозди

В деревянном доме можно обойтись без анкеров, использовать для крепежа большие саморезы, гвозди

Важно, чтобы коробка была установлена, ровно посередине проема

Монтаж петлей на коробку и люк чердака лучше производить при сборке. Сделать своими руками расчет места их установки, в деревянной крышке прорезать углубления, прикрутить навесы. После того, как произведена установка люка на чердак, вернее его коробки, остается на петли надеть крышку от люка.

Сложные конструкции

Эксперты отмечают, что люк на чердак всегда можно доукомплектовать стационарной лестницей. Но для реализации этой идеи мастеру нужно будет прорезать проем определенного размера. Все дальнейшие манипуляции зависят от того, на какой именно конструкции владелец недвижимости остановит свой выбор. Качественная работа по сборке и монтажу люка с небольшим трапом обладает некоторыми сложностями.

Мастер должен следить за тем, чтобы отверстия всех взаимодействующих элементов совпали по размеру, а именно:

• проем;
• выдвижная лестница;
• дверки.

Конечно, измерить все эти параметры можно самостоятельно. Если же было приобретено готовое изделие, мастеру необходимо аккуратно снять с него все размеры. Сама крышка должна располагать достаточным пространством, чтобы вместить самую длинную часть выдвижной лестницы в собранном виде. Кроме того, вес изделия должен с запасом выдерживаться крышкой. В противном случае сложно будет избежать поломки конструкции, возможна травматизация человека. Желательно предусмотреть наличие специальной защелки, которая крепко удерживает объемную конструкцию в рамке потолочного проема.

Два варианта обустройства чердачного люка

Сразу отмечу, что оба варианта гарантировано, работают и проверены на практике. Если вас интересует быстрый монтаж, то лучше выбрать 1 способ обустройства, а для творческих личностей, у которых есть время и желание подойдет 2 вариант.

Вариант 1: быстро, просто, надежно

Речь идет о пластиковой конструкции. Для начала вам нужно выполнить точные замеры потолочного проема, чертеж здесь делать не обязательно вполне подойдет простенькая схема.

• Помимо длины и ширины необходимо промерить диагонали, если они не одинаковые, значит, проем перекошен и требует выравнивания.
• Толщина перекрытия считается косвенным параметром, но эта характеристика также указывается. С такой схемой можно заказывать оконный блок.

При заказе пластикового люка желательно сразу купить облицовку для откосов

• Теперь вам нужно временно зафиксировать конструкцию в проеме. Для этого вставляете люк в проем, и расклиниваете его по периметру, после чего снимаете дверцу и проверяете диагонали рамы, перекосов быть не должно.
• В раме есть капельники (отверстия для конденсата), они должны смотреть вниз.
• Дальше берете дрель или перфоратор и насквозь, через раму высверливаете с каждой стороны по 2–3 отверстия. Через эти отверстия фиксируется конструкция, на бетоне используются анкера, на деревянных перекрытиях саморезы.

При высверливании и фиксации главное чтобы раму не перекосило

На следующем этапе ставится на место крышка, после чего зазор между рамой и перекрытием задувается монтажной пеной, а когда она высохнет, срезаются излишки и приклеиваются откосы.

Пластиковую конструкцию способен установить любой домашний мастер

Правильно выбранное расположение лаза

Очень важно при обустройстве утепленного люка на чердак определить его грамотное месторасположение. Здесь придется столкнуться с разными нюансами:. 1

Месторасположение лаза выбирают так, чтобы крышка могла открываться свободно внутрь или наружу (в зависимости от конструкции и задумки)

1. Месторасположение лаза выбирают так, чтобы крышка могла открываться свободно внутрь или наружу (в зависимости от конструкции и задумки).

2. Крепление петель может быть с широкой или узкой стороны.

3. Люк, расположенный в углу под стропильной системой, будет мешать свободному проникновению на чердак. При проделывании проема нельзя попадать на балки перекрытия, чтобы не нарушить целостность конструкции крыши.

4. Месторасположение лаза во многом зависит от типа применяемой лестницы. Если предполагаются стационарные лесенки или железная (деревянная) лестница, то эта конструкция должна хорошо вписаться в общий интерьер комнаты и не загораживать прохода.

простой чертеж утепления люка (рис.3) деревянный (рис.4)

5. Если у вас бетонные плиты перекрытия, то долбить проем лучше всего в месте стыковки двух плит, как на рисунке 2.

6. Если есть возможность устройства выдвижной лестницы, нельзя загораживать место ее выдвижения.

7. В варианте со складной лестницей придется потрудиться над ее конструкцией и способом крепления к люку.

Подходит к концу строительство гаража, он примыкает к дому, для доступа на чердак гаража, потребовалось сделать утепленный люк. Так как пользоваться им буду крайне редко, то смысла в покупном нет, поэтому буду делать своими руками, при чем лестница к люку будет просто приставная, и если не будет мешать, то базироваться будет на стене перед люком постоянно.

И так имеем проем в потолке, немного больше чем сам люк, на фото проем, потолок еще не утеплен. На фото видно истрепавшуюся ветрозащиту стены дома, так как она простояла год без защиты.

Люк на чердак будет располагаться между двух потолочных лаг, расстояние между ними — 99 см. Ширину люка сделал 90 см, итого проем 99 на 90 см.

Установил проемные доски 1 и 2

После установки проема самого люка на чердак, сделал опорные бруски, на которых будет лежать крышка люка, так как с одной стороны у меня есть полка из доски (на фото на ней лежит шуруповерт) от перегородки, то я поставил всего 3 опорных бруска.

Саму крышку люка, я вырезал из ОСБ 3, петли использовал простые дверные, закрепил все на саморезы. Для того что бы утопить петли, подложил под них рейку толщиной 10 мм, ОСБ имеет 9 мм.

Послу установки петель на люке, его можно утеплять. В качестве утеплителя буду использовать экструдированный пенополистирол толщиной 50 мм

Клеить буду на монтажную пену, для наилучшего сцепления обработаю поверхность ОСБ от пыли и прочих ненужностей

Вырезал куски пенополистирола нужных размеров, и только после этого нанес монтажную пену на люк, затем приложив пенополистирол, нужно его придавить и немного поелозить по люку, что бы выгнать воздух из пены, что бы она стала похожа на клей и потеряла объем.

После этого положил груз, что бы пенополистирол как следует приклеился

Осталось добавить нащельники. Пока что все.

Данный самодельный люк не плохо себя показал за зиму, доделывать ни чего не стал, все устраивает, готовимся к следующей зиме, впереди еще много чего нужно сделать.

Техника безопасности

Изготовить и установить люк на чердак своими руками вполне возможно. По времени эта работа может занять пару дней, в зависимости от опыта строителя и наличия необходимых инструментов и материалов.

Техника безопасности при создании чердачного лаза своими руками крайне важна. Необходимо убедиться, что в месте работ не проходит электропроводка. Производя работы болгаркой и перфоратором, обязательно нужно использовать защитные очки. Работы будут производиться на определённой высоте, поэтому необходима надёжная лестница или устойчивая стремянка. Соблюдая эти простые правила можно быстро и безопасно дополнить свой дом новым помещением.

Каким может быть чердачный люк

Чердачное отверстие или люк – дыра в потолке может быть разной, различаться по материалам, из которых изготовлен и особенностям конструкции. Люк на чердак изготавливают из металла или дерева.

Люк из металла отличается надежностью. Но большой вес неподъемной крышки сводит преимущества к минимуму, к тому, же такой люк нужно утеплять, значит увеличивать его вес. Устанавливая металлический люк, следует помнить, что при закрывании его трудно удержать, он может нанести травму, захлопываясь. Добротный металлический вход на чердак должен оснащаться гидроцилиндрами, пружинами, крепиться на прочную основу.

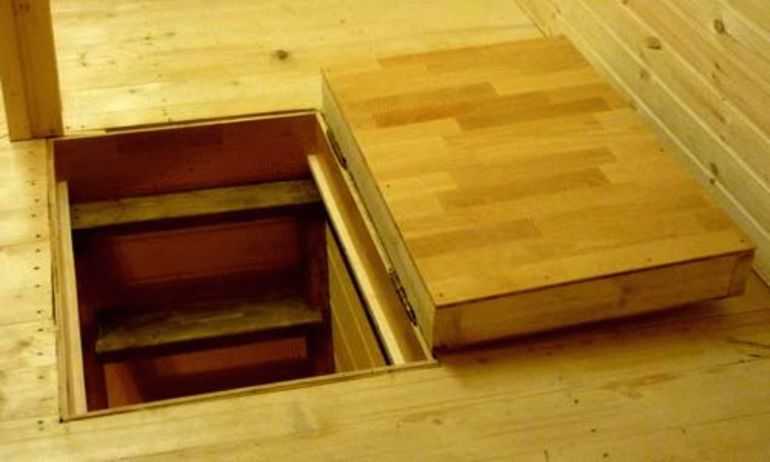

Предпочтительнее деревянный люк. Несмотря на то, что по крепости дерево с металлом не сравнится, деревянный чердачный люк обладает несомненными преимуществами.

Даже не утепленный, он не пропускает сверху холод и препятствует утечке тепла из помещения. Деревянный люк легкий и внешне привлекательный. На чердак с такой дверью может подняться кто угодно без усилий. Да и сконструировать и установить деревянный люк намного проще.

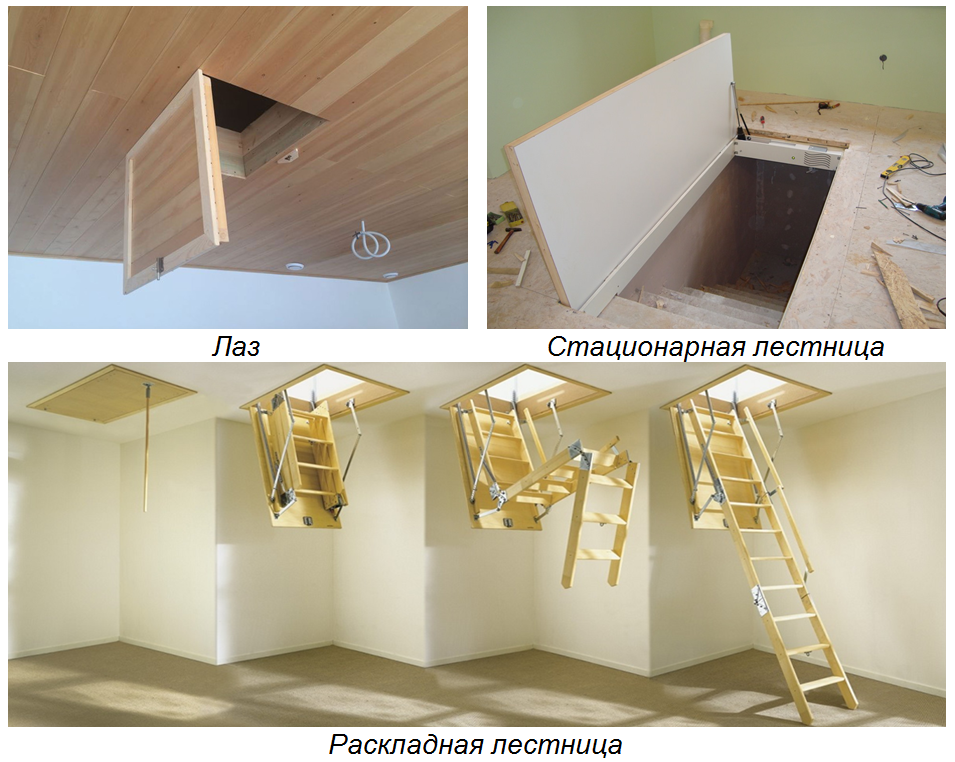

Люк на чердак может иметь разные размеры, по-разному откидываться вверх, опускаться вниз и может раздвигаться. Откидной люк нужно открывать с усилием, что не очень комфортно, то же можно сказать и о падающем вниз люке. К тому же, если люк открывается вниз – как ставить лестницу. Люк для чердак с нижним открыванием предполагает установку раздвижной чердачной лестницы, это конструкция удобная, оригинальная. Наиболее интересен вариант раздвижного входа на чердак, но изготовить его своими руками довольно проблематично.

Противопожарные люки

Существует и такая разновидность, как противопожарные люки, основная функция которых заключается в препятствовании распространению огня в случае возникновения пожара в доме. В зависимости от качества и индивидуальных характеристик, определяется период времени, на протяжении которого подобные люки не позволяют перекинуться пламени с чердака на нижние помещения или же, наоборот, с жилых этажей на крышу здания.

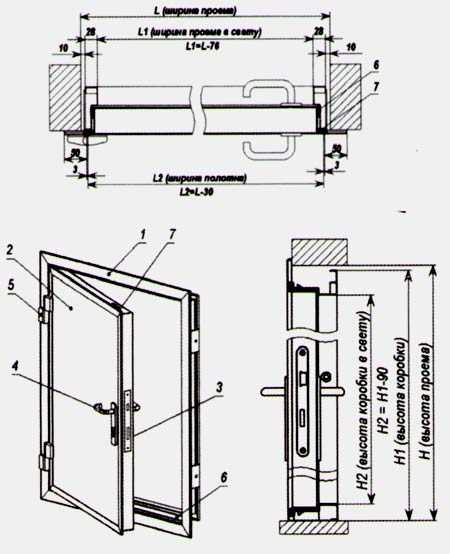

Чертеж с размерами противопожарного люка

Традиционным материалом для таких изделий является высокопрочная сталь, под которой имеется особая начинка из оснастки, способная отталкивать огонь.

Существуют и противопожарные люки, которые изготавливаются из древесного материала. В этом нет ничего удивительного – подобные изделия обрабатываются специальными лаками и антисептиками, которые обладают огнезащитными характеристиками.

Процесс монтажа противопожарного люка будет отличаться от установки традиционного устройства, поскольку придётся учесть несколько важных моментов:

1. Люк обязательно должен быть установлен петлями вверх, чтобы его крышка открывалась строго в чердачное помещение, а не наоборот.

   Правильная установка противопожарного люка

2. Коробка под такой люк должна быть обязательно усилена, иметь угловую основу и крепиться на специальных петлях. Обычно они идут в стандартном комплекте при покупке люка.
3. Учитывая специфику и предназначение люка, в период монтажа необходимо отслеживать все зазоры – их должно быть немного, а в случае возникновения все щели обязательно заполнять огнеупорным материалом.

Изготовление люка

Если складная лестница размещается на крышке проема, она не видна из помещения и не станет помехой в интерьере. Простые чертежи помогут определиться с размерами люка и изделия. Измерив стороны прохода в чердачное помещение, начинают собирать люк своим руками.

Необходимо подготовить следующие материалы:

• бруски сечением 50х50м;
• лист фанеры 10 мм;
• клей ПВА;
• крепеж;
• дверная защелка с ручкой.

От бруска отрезается две части равные длине проема и две аналогичные его ширине (120х70 см). Каждый край бруска выпиливается на половину ширины. Эти участки намазываются клеем ПВА и склеиваются между собой в прямоугольник. Для удержания точной диагонали на рамку крепятся прямоугольные треугольники из фанеры, называемые косынки. После высыхания клея бруски дополнительно соединяют саморезами, а косынки убирают. К заготовке прикручивается подготовленный лист фанеры. Конструкция примерятся к проему. Чтобы люк удерживался в закрытом положении, в него врезают дверную защелку. Фурнитура имеет удобную ручку, с помощью которой люк будет открываться.
