Критерии выбора
Выбирая конфигурацию кровли, учитывают стоимость материала, внешний вид, габариты постройки. Для дома с мансардой чаще используют одну из 2 разновидностей крыши – двухскатную или ломаную. К плюсам первого типа конструкции относят:
- простоту монтажа стропил;
- стойкость к снеговой нагрузке;
- повышенную прочность.

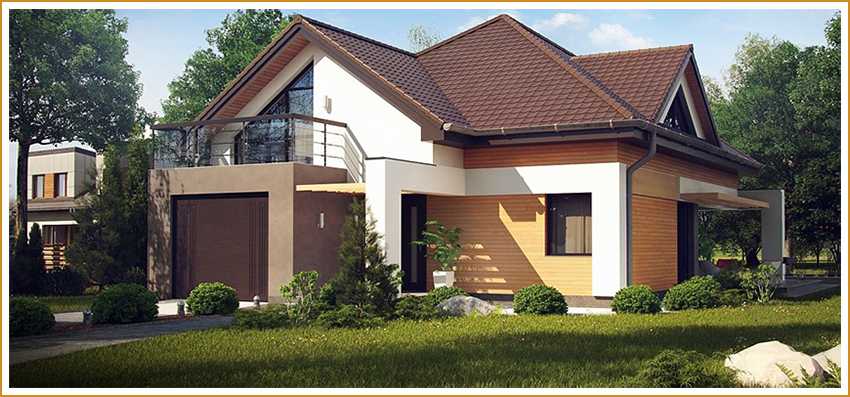

Вальмовая крыша подходит для частных коттеджей с большой площадью, требует присутствия слуховых и панорамных окон, отличается сложностью монтажа.
Ломаная кровля с большим наклоном стоит дорого, однако помогает увеличить размеры мансарды. Здание с конфигурацией кровли, объединяющей характеристики двускатной и вальмовой, выделяется элегантным видом, украшает выступающие элементы постройки.
Чердак в доме — полезная вещь!
Многих застройщиков к строительству мансарды подталкивают переживания по поводу пустующего и вроде бы пропадающего зря, бесполезного пространства не эксплуатируемого чердака. Но чердачные крыши существуют уже тысячу лет и придуманы не зря. Чердак обеспечивает оптимальные температурно — влажностные условия для кровли, стропильной системы и перекрытия верхнего этажа, а также удобный контроль и простую замену их частей.
Устройство мансарды фактически превращает крышу в бесчердачную конструкцию. В конструкциях мансарды условия работы всех элементов крыши ухудшаются, что неизбежно сокращает срок их службы. Придет время, и замена утеплителя и других деталей мансардной крыши будет ох, как сложна. Проще будет мансарду снести и построить заново.
О дефектах кровли мансарды можно узнать, только когда вода закапает с потолка. Заменить или просушить теплоизоляцию крыши будет крайне сложно. Так что, чердак в доме — полезная вещь!
Дом без чердака
Двухэтажный дом с плоской крышей, без чердака. Плоская совмещенная кровля дешевле скатной кровли чердачного типа в среднем на 30%; эксплуатационные расходы на такую кровлю также ниже в сравнении с другими решениями; снег с плоской крыши сдувает ветром.
Если у Вас остались сомнения в полезности чердака, чтобы не переживать по этому поводу, проще и дешевле построить дом с обычным верхним этажом, но с бесчердачной крышей или крышей с низким чердаком? Выглядеть такой дом будет по другому, но может быть настала пора поменять даму — моду?
Если разобраться, то многоскатная конструкция — это двукратный перерасход по древесине: балки перекрытия и стропильная система. В плоских крышах с минимальным уклоном стропильная система не нужна, так выходит экономнее.
Мансарда — жилье для бедных?
Мансарду придумали французы лет сто пятьдесят назад, когда стали переоборудовать чердаки старых домов в жилье для бедных. Задумайтесь, зачем в новых домах городить огород — переделывать чердачную изначально конструкцию крыши в бесчердачную мансардную, и воспроизводить жилье для бедных?
Мансарда опасна для здоровья !
Психологи утверждают, что перемещаясь по мансарде, из-за низких участков скошенных потолков, человек постоянно испытывает чувство опасности. А длительное напряжение — вредно для здоровья.

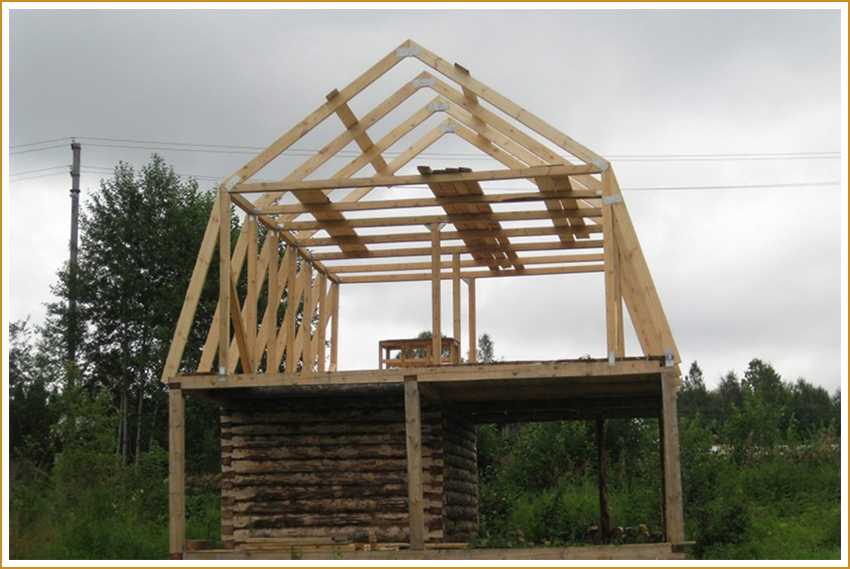

Особенности стропильных систем мансардных крыш
Каркас строится с той целью, чтобы обеспечить, что он выдержит весь вес мансардной крыши вместе с так называемым «кровельным пирогом». С другой стороны, он должен быть максимально лёгким для того, чтобы снизить нагрузку.
Обычно для таких работ используется древесина хвойных деревьев. Это связано с тем, что такая древесина с большей лёгкостью способна подвергаться обработке.
Перед использованием деревянные детали должны пройти антисептическую и противопожарную обработку.
Современные технологии и качественные строительные материалы позволяют самостоятельно построить качественную мансардную крышу. Однако, при этом нужно провести грамотное проектирование и расчёт необходимых параметров.
Особое внимание нужно обратить на качество и надёжность возводимой стропильной системы
Проектирование
Рассмотрим виды стропильных систем для мансардных помещений. Здесь мы расскажем об основных типах таких помещений в зависимости от их строения.

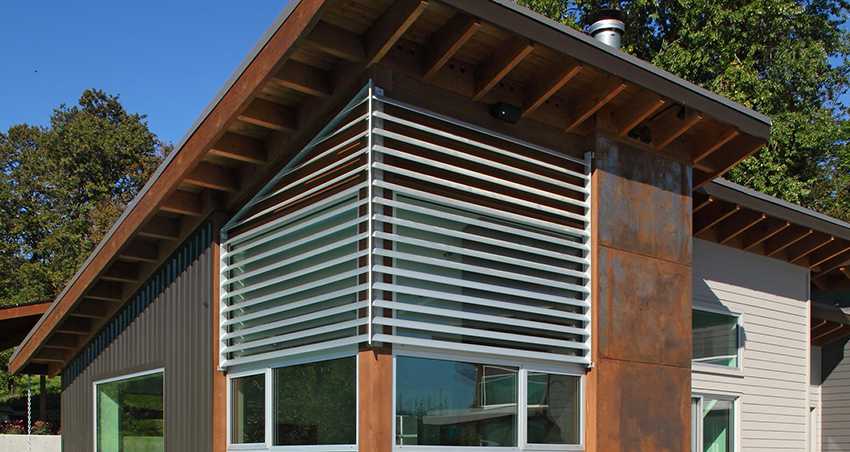

Односкатная
Здесь речь идёт о плоской наклонной поверхности. Однако, наклон в этом случае обычно бывает относительно небольшим. Проектировать такую мансарду гораздо легче, чем для других типов, но и полезного пространства в таком помещении будет относительно немного.
Двухскатная
Такого рода решений существует немало. Расскажем о некоторых из них. Это также один из самых простых вариантов. Выглядит он следующим образом.
Как мы здесь видим, при проектировании мансарды целостность крыши ничем не нарушена. Это позволяет снизить цену обустройства такого помещения.
Но оборотная сторона такого варианта состоит в том, что величина самой мансарды в данном случае является минимальной по сравнения с другими архитектурно-проектными решениями.
Ломаная двухскатная
Рассмотрим похожий вариант. Однако отметим, что он позволяет увеличить величину мансарды. Он рассчитан на другую разновидность устройства крыш.
Его основной недостаток тот же, что и в предыдущем случае. Здесь для помещения отводится очень мало места. Что, однако, окупается простотой проектирования такого рода мансард.
Мансардная с выносными консолями
Здесь мы рассмотрим более сложную геометрию.
Мы видим, что проектирование такого типа мансарды представляет определённые сложности. При этом помещение имеет гораздо больший объём, чем в предыдущих случаях. Имеется вертикальная внешняя стена, что даёт возможность сделать в мансарде качественные окна.
Важный аспект такого решения состоит в том, что здесь есть возможность выдвинуть вертикальную стену мансарды за пределы фасада дома. Это даёт хорошую возможность для увеличения площади помещения. Отметим, что здесь речь идёт об одноуровневой мансарде.
Двухуровневая мансарда
Здесь мы говорим о значительно более сложном варианте. Двухуровневое помещение с несколькими комнатами также может быть одним из вариантов мансарды.
Однако проектирование такой мансарды представляет собой непростую задачу, хотя и может предоставить дополнительную гибкость и эффективность при использовании доступного пространства.
Загородные коттеджи с мансардными крышами из Ондулина
В отличие от черепицы, гибкой кровли и натуральных покрытий, крыши из Ондулина отличает демократичная цена при достаточно высоком запасе прочности. Европейцы уже давно оценили практичность еврошифера и активно применяют его для обустройства кровель мансардного типа.
Фото: danmardomy.pl
Палитра натуральных цветов, максимально приближенных к природным оттенкам, позволяет органично вписать загородный дом в любой ландшафт.
Вальмовые крыши из Ондулина гармонично подчеркивают архитектурные особенности дома в любой стилистике, включая классическую.
При большой ветровой нагрузке в вашем регионе оптимальной будет четырехскатная мансардная крыша с покрытием Ондулином.
Достоинства и недостатки
Количество домов с мансардной крышей неуклонно растет. За что их любит народ:
- Мансарды выгодны с чисто практической стороны, по сравнению с полноценным вторым этажом цена таких крыш в 1,5–2 раза ниже;
- При относительно небольших затратах полезная площадь дома возрастает почти в 2 раза;
- Легко монтируются коммуникации, просто делаешь вывод с первого этажа и все;
- Если строить летом, то не нужно выселять жильцов;
- При наличии материала и грамотном подходе работу можно закончить за 2–3 недели;
- Мансардной крышей можно обустраивать не только дома, эта конструкция отлично подходит для бань, гаражей и прочих строений;
- Проекты мансардных крыш — это не паханое поле для дизайнера, здесь есть масса вариантов, но об этом чуть позже.
Дачный домик с мансардой — это прекрасное решение.
Но мансардная крыша дома имеет и ряд существенных недостатков:
- Межкомнатные перегородки второго этажа обычно делают из гипсокартона, а значит звукоизоляция «хромает»;
- Мансардные окна дороже обычных в 1,5–2 раза;
- Не каждый старый дом выдержит такую конструкцию, мансарда легче полноценного второго этажа, но гораздо тяжелее обычной стропильной системы.
Стропила в мансардных крышах
В несущей системе мансардной крыши стропила являются важнейшими элементами. Есть два типа этих деталей. Они бывают наслонными и висячими. Выбор зависит от типа крепления крыши к стене дома.
Более простым вариантом являются висячие стропила. Они применяются в случае, когда мансарда оборудуется на доме, не имеющем в средней части несущей внутренней стены. Опорами для данных стропил являются главные стены, промежуточные опоры для них не требуются. Пролет в таком случае не должен быть более шести метров. Если расстояние между стенами больше, в создании системы используются бабки, подкосы.
Висячие стропила в мансардной крыше
У конструкции, создаваемой из наслонных стропил, три опоры:
- 2 противоположные стены;
- несущая внутренняя стена, проходящая по центру внутри дома.
Такая система сложнее в монтаже. Но для просторной мансарды большой площади такой вариант является оптимальным. Он позволяет создать прочную систему, способную выдерживать существенные нагрузки, которые будет создавать кровля. Различные конструкции мансардных крыш частных домов можно посмотреть на фото, схемах.
Наслонные стропила создают прочную систему
Материалы для стропил в мансарде
В изготовлении несущей конструкции могут использоваться стропила из:
- деревянного бруса;
- металлического профиля;
- железобетона.
У деревянных конструкций много очевидных плюсов, что и обеспечивает им популярность. Главным преимуществом является небольшой вес системы. Отсутствие необходимости усиливать фундамент экономит расходы на его создание. При условии качественной пропитки специальными составами дерево будет в течение многих лет сохранять эксплуатационные характеристики.
Деревянные стропила имеют небольшой вес
Металл и железобетон привлекают застройщиков своей высокой прочностью, длительным сроком службы. Эти стропила в специальных обработках не нуждаются, они не портятся под влиянием внешних воздействий. Прочное основание, кирпичные, блочные стены выдерживают нагрузку, создаваемую тяжелой несущей системой кровли. К минусу таких стропил можно отнести сложность монтажа. В случае несоответствия размеров будет сложно подгонять их в процессе оборудования системы. Может потребоваться аренда тяжелой спецтехники для подъема стропил, что вызовет дополнительные расходы.
Стропила из металла не нуждаются в специальных обработках
Полезные советы
При выборе конструкции мансарды следует учитывать планировку дома в целом и эффективность использования отдельных комнат и пространств. При возведении мансардной кровли рекомендуется соблюдать одно простое правило — ее границы не должны выходить за пределы стен дома, расположенных ниже.
Перед тем, как вы решите как будете использовать помещения и комнаты, расположенные под крышей, необходимо тщательно рассчитать затраты на сооружение мансарды, ее инженерного обеспечения. И уже из этого принимать решение о назначении мансардного помещения.

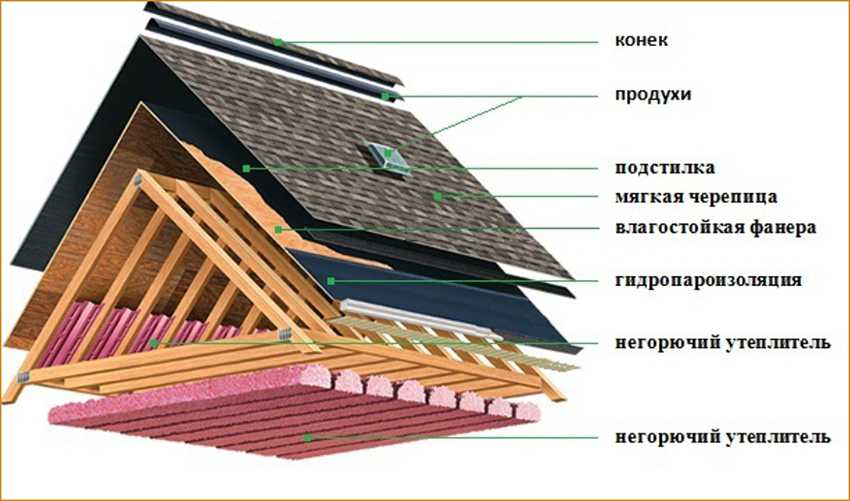

И самый главный момент — при строительстве крыши крайне важно сделать в ней качественную гидро- и теплоизоляцию. Они обеспечат полную защиту от протечек и других негативных воздействий внешней среды
Типы мансардных помещений
Отапливаемое мансардное помещение – реальная альтернатива второму жилому этажу деревянного или кирпичного дома. Дело в том, что увеличение этажности сооружения связано со значительными затратами на капитальный фундамент и сооружение лестницы. Разные конфигурации мансарды используют в зависимости от располагаемой площади и нужд домовладельца:
Схема конфигураций мансарды
- Одноуровневая. Под ломанными или прямыми скатами двускатной крыши располагают только одно жилое помещение. Сооружение мансарды такого типа не сопряжено с увеличением веса кровли, поэтому он подходит для строящихся и реконструирующихся построек. Выполнить расчет и построить чертеж одноуровневой мансарды может даже мастер без опыта. По строительным нормам высота потолков в жилом помещении должна быть 2,5 м и более.
- Одноуровневая с выносной консолью. Устройство мансардной крыши консольного типа размещают под асимметричной крышей. Чтобы увеличить площадь жилого помещения, его часть выносят на пределы периметра сооружения. Выступающую часть мансарды, опирающуюся на столбы, приспосабливают под навес или гараж. Крыша дома с консолями асимметрична, основную часть дома покрывает двухскатная крыша, а консоль – односкатная «заплатка». Консольный вид мансарды возводят, чтобы установить вертикальные окна для естественного освещения. Однако, создать проект и чертежи такой сложности под силу профессиональным архитекторам, а сложная схема стропильной системы не подходит для самостоятельного монтажа.
- Двухуровневая. Если высота крыши превышает 5 м, то в мансардном помещении можно обустроить две комнаты, расположенные на разных уровнях и соединенных лестницей. Такой тип мансарды не надстраивают на уже существующие дома. Двухуровневые помещения планируют на этапе проектирования, учитывают, создавая чертежи фундамента. Схема взаимного расположения стропильной системы специально разрабатывается для сложной, асимметричной геометрии скатов крыши. Второй уровень мансарды опирается на колонны, поэтому надежность конструкции напрямую зависит от правильности расчетов и профессионализма архитектора.
Двухуровневая мансарда
Дизайнеры могут создать из консольных и двухуровневых мансард настоящие шедевры, используя преимущества панорамного освещения, оборудовать оранжерею, детскую или спальню, наполненную свежим воздухом и светом, однако, для самостоятельного монтажа больше подходит простая одноуровневая конструкция.
Материал для изготовления стропильной системы
Стропила могут быть изготовлены из металла, железобетона или дерева. Каждый материал имеет свои достоинства и недостатки. Стропила из дерева являются экологически чистыми, они просты в работе, легко подгоняются под нужный размер. Но деревянные конструкции боятся излишков влаги и подвержены образованию на них плесени и грибка.
Обработка бруса антисептиком
Металлические и железобетонные конструкции можно такими составами не покрывать – грибок и плесень на них не появляются. За счет этого они считаются более надежными и прочными. Но главным недостатком является то, что при необходимости подогнать на месте их к нужным размерам будет сложно, а малейшая ошибка в расчетах может привести к тому, что кровля будет перекошенной. Также мастер, работающий с железобетонными или металлическими стропилами, может столкнуться и с другими сложностями – это большая масса изделий, которая вынуждает использовать спецтехнику даже для подъема элементов.
Строительство крыши-мансарды
Строительство мансардной крыши включает в себя монтаж стропил, укладку слоев гидро- и теплоизоляции, строительство обрешетки и финишную отделку крыши кровельным материалом.
Шаг 1. После того как будут построены стены дома, начинается создание стропильной системы мансарды. Стропила устанавливаются с выбранным шагом, опираясь на мауэрлат и коньковый брус.
Установка стропил
Стропила опираются на коньковой брус
Стропильная система
Шаг 2. Если дом строится по каркасной технологии, то проще всего элементы кровли собрать на земле, а потом поднять на крышу. Сборка конструкции производится из брусьев (100х50 мм – для каркасной части и 150х50 мм – для основания). Нижний элемент конструкции делится на два – находится середина. В каждую сторону от нее откладывается расстояние, равное половине ширины комнаты-мансарды.
Сборка элементов производится на земле
Нижний элемент конструкции разделен на две части
Шаг 3. Бруски такой же длины, как и высота будущей комнаты, приколачиваются к нижнему брусу в районе нанесенных крайних отметок.
Крепится брусок 220 см
Шаг 4. Приколачивается брусок, обозначающий потолок комнаты.
Элемент, обозначающий потолок комнаты
Шаг 5. На потолочном брусе снова находится середина, в районе которой приколачивается опора для стропил крыши. Чем этот брусок длиннее, тем круче будет скат крыши.
Опора для стропил
Шаг 6. На вертикальном брусе отмечается середина. Производится установка стропил-скатов крыши. Они будут идти от этого бруска, касаясь «стен» комнаты, до края крыши. Формируется конек крыши.
Устанавливаются стропила
Формируется конек крыши
Шаг 7. Система устанавливается на мауэрлат крыши над крыльцом. Такая же конструкция собирается и крепится с другой стороны крыши. По подобной схеме собираются другие части стропильной системы, которые также устанавливаются на предназначенное им место с определенным шагом.
Установка готовой конструкции
Стропильная система собрана
Шаг 8. Каркас мансарды обшивается пароизоляционным материалом, отдельные полосы которого укладываются внахлест, соединяясь между собой скотчем.
Стыки полос изоляционного материала проклеиваются скотчем
Шаг 9. Гидроизоляционный материал при помощи брусков и гвоздей фиксируется на стропильной системе.
Крепление материала к стропильной системе
Шаг 10. Кровля утепляется минеральной ватой, которая укладывается на гидроизоляционный материал между стропилинами.
Утепление крыши минеральной ватой
Шаг 11. Сверху утеплитель тоже закрывается гидроизоляционным материалом, полотна которого укладываются с нахлестом друг на друга не менее 15 см. Фиксация производится при помощи брусков.
Фиксация гидроизоляционного материала
Шаг 12. «Пирог» крыши зашивается плитами OSB или другим выравнивающим материалом. После этого производится монтаж кровельного материала.
Обшивка кровельного пирога плитами OSB
Монтаж стропил
Однако изучить строение конструкции стропил, и произвести грамотные расчеты — только половина дела. Самую качественную подготовку может обесценить бестолковая реализация, и для кровли такое обстоятельство едва ли не важнее, чем для иных строительных сфер
Вот почему так важно уметь своими руками пошагово выполнить все работы
Бруски непременно выходят за контур наружной стены. Это требование позволяет повысить доступную полезную площадь.
Опираться нижняя балка должна на перекрытие; опирание на мауэрлат запрещено. Подкосные блоки по такой схеме располагаются под краями треугольных боковин. Не надо думать, что их обустройство усложнит работу. Ведь зато вполне можно отказаться от мауэрлата (правда, без бетонного слоя, куда будут анкерами примонтировать балки, обойтись все равно не выйдет). Карнизная ширина для деревянного жилища составляет минимум 0,5 м, для построек из натурального и искусственного камня — минимум 0,4 м; такие сведения позволяют правильно поставить при сборке все части и сразу же оценить готовый результат.
Сам вынос стропил производится крайне четко:
-
первым шагом оказывается крепление наружных балок, диаметр которых минимум 15х20 см;
-
затем придется протянуть шнур, связывающий крайние балки, и дополнить недостающие балочные элементы в промежутке (шаг отличается для теплых и необогреваемых помещений, высчитывается отдельно);
-
далее вырубают гнезда под крайние опоры, промеряя тщательно расстояние;
-
готовят эти опоры;
-
фиксируют временные распорки.
Когда они готовы, нужно сделать выверку точек под опоры — в этом поможет отвес. Если все правильно, в серединах фронтов ставят пару опорных блоков. Они подпирают прогоны. Связывают далее сами опорные конструкции между собой и с прогонными узлами. В центрах балок помечают, где будет производиться крепление опор и конькового блока. Установку дощатых стоек производят на строго одинаковых расстояниях.
Размер стоечных частей и перекрывающих балок должен быть идентичен. Предварительные соединения делаются с помощью гвоздей. Но собрать стропила при окончательной установке придется с использованием уголков. Начальную пару стоек фиксируют затяжными брусками. Уже только затем идет крепление отдельных стропил.
Ставят их на мауэрлаты либо на перекрывающие балки. Выбор того или иного варианта определяется планом строительства
Что немаловажно, коньковые стропила можно связать с помощью шайб и болтов либо за счет накладок из металла. Подкосы присоединяют к центрам боковых стропил, стоек и бабок, устанавливаемых в середине затяжки. Так работают последовательно по всем фермам
Затем их связывают при помощи прогонов. Дистанция между фермами должна составлять 0,6-1 м. Чтобы повысить прочность сборки, дополнительно применяют усиление скобами. Потом уже можно переходить к обрешетке и другим значимым элементам
Так работают последовательно по всем фермам. Затем их связывают при помощи прогонов. Дистанция между фермами должна составлять 0,6-1 м. Чтобы повысить прочность сборки, дополнительно применяют усиление скобами. Потом уже можно переходить к обрешетке и другим значимым элементам.
