Как сделать вертел для мангала своими руками

Преимущества и недостатки

Плюсы	Минусы
Полноценный отдых без постоянного присутствия у мангала.

Во время жарки сок не капает, а скользит по поверхности продукта, смачивая корочку.

Получение гарантированно вкусного мяса, не пригоревшего снаружи и не сырого с какого-либо бока (при определенной сноровке).

Одобрение сторонниками здорового образа жизни: жир не капает на угли и не образует канцерогены.

Готовка зимой облегчается, можно не сидеть все время на морозе, отмораживая ноги.

Хорош для массового производства шашлыков при большом потоке гостей.

Необходимо помнить об источнике питания для оборудования.

Применение электричества требует дополнительных мер безопасности.

Не рассчитав правильно скорость вращения, можно получить не прожаренный внутри шашлык.

Приготовление шашлыка – это таинство, в котором нужен индивидуальный подход к каждому шампуру. Избежать субъективного мнения противников механизации получится не у всех.

Кулинарная особенность! Шеф-повара отмечают, шашлык должен получить ударную порцию жара в первые 2–3 минуты готовки. Для этого мясо вручную подогревается вначале на одной стороне, а затем – на другой. Это приводит к образованию корочки, которая предотвратит вытекание сока. Только затем шампуры присоединяются к движущемуся механизму, и начинается равномерная обжарка со всех сторон без вмешательства человека.

Вариант 1:

Вариант 2:

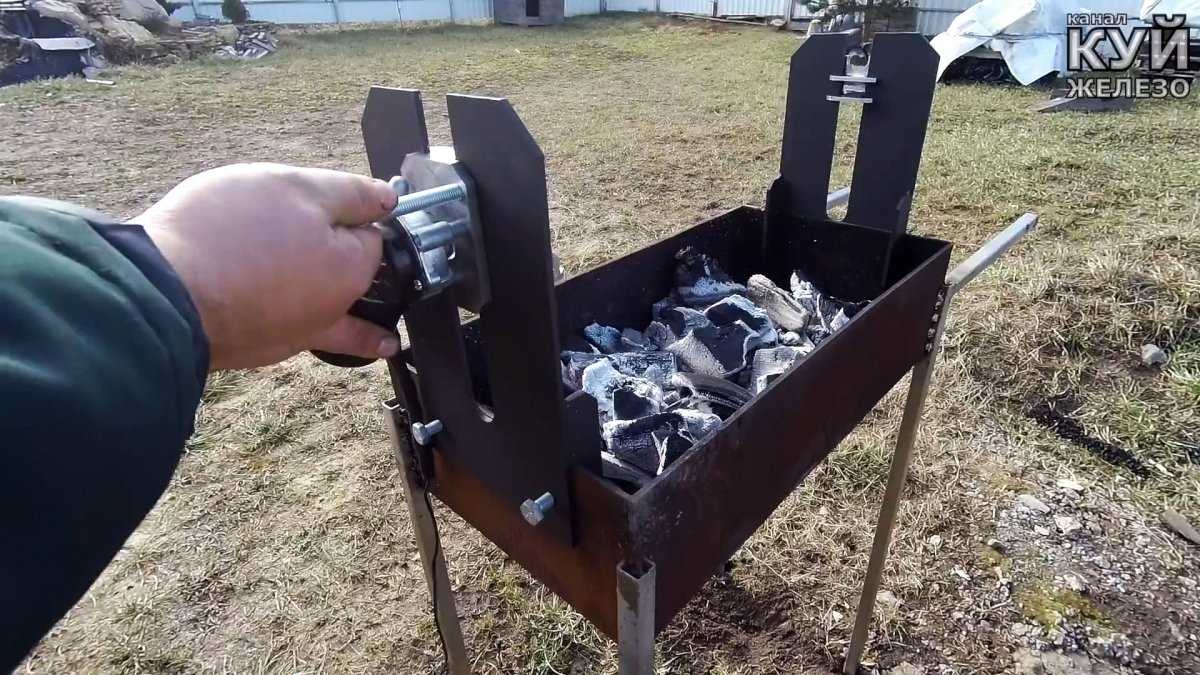

Монтаж мотора на мангал

Привод для вращения шампуров либо вертела — это специальная насадка, устанавливаемая на любой поверхности. Это может быть гриль электрический, кирпичи либо мангал, позволяющие с удобством обжаривать мясо. Изготовить мотор для мангала своими руками можно из электродвигателя от автомобильных дворников.

Подготовив набор для вращения шампуров, сделанный своими руками, как описано выше, следует перейти к установке электродвигателя на мангал. Деталь потребуется укрепить к боковой части устройства.

Чтобы сделать мангал с электроприводом шампуров своими руками, важно знать принцип монтажа цепи на велосипед. Затем можно начинать создавать электропривод мангала, что предполагает выполнение следующих действий:

1. Установка мотора.
2. Сборка цепи из шестеренок.
3. Натяжение составленной цепи.

Чтобы уложить вертел с электроприводом, в верхней части нужно сделать пропилы. Потребуется определить шаг, с которым должны устанавливаться сами шампуры. Для этого нужно измерить диаметры всех шестеренок, длина которых должна быть на 0,5 см больше.

Домашний мастер в состоянии смонтировать электропривод для вертела самостоятельно при наличии даже небольшого опыта работы с металлом. Основная сложность работы состоит в следующем:

• монтировать электромангал своими руками сложно;
• ремонт конструкции может оказаться затратным;
• поиск нужной детали является проблемным.

Хорошо, если имеется подходящий электропривод для мангала. Если он отсутствует, то его поиск может занять немало времени. При необходимости ремонта проблемы с мангалом в домашних условиях могут доставить владельцу техники много хлопот, если он слабо в ней разбирается. Умный хозяин самодельного устройства сможет без труда устранить все поломки.

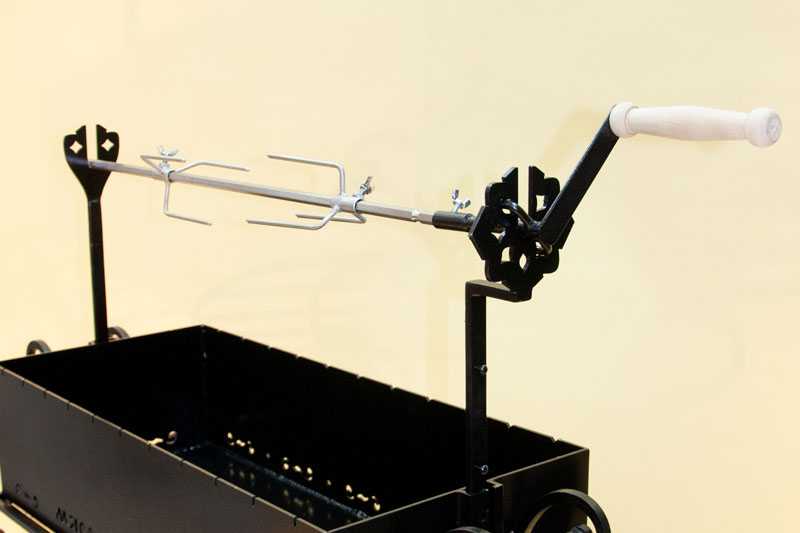

Делаем вертел и шампуры

Перед тем как приступать к изготовлению этих приспособлений, подумайте, какими параметрами они должны обладать. Вертел и шампур – это разные инструменты для приготовления пищи. Первый используют для готовки целых тушек, например, большая рыба, свиная нога, утка и т. д., второй – для жарки мелких кусочков мяса.

Шампур изготавливают шириной до 10 мм (в зависимости от размера кусочков мяса, которые планируется жарить). Для маленьких ломтиков хватит и 6 мм, но для больших (например, целой курицы) такой ширины недостаточно.

Форма шампура может быть разной:

1. Круглая.
2. Плоская.
3. Уголок.
4. Квадратная.

Для самых маленьких кусочков мяса используют плоские стержни. Квадратные подойдут для фарша, такая форма препятствует соскальзыванию. Круглые шампуры – не очень удобны, с них мясо легко съезжает и к тому же проворачивается при жарке.

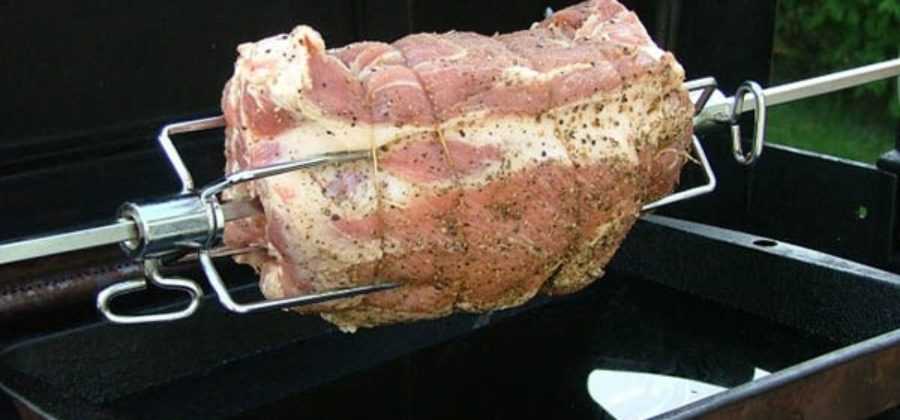

Для удобства вертел оснащают зубьями, которые надежно фиксируют тушу животного и препятствуют прокручиванию. Изготовить такое приспособление с зубцами в виде дуг или треугольников не составит труда, главное – не переусердствовать, иначе нанизывание мяса на электровертел будет затруднено.

Изготовление жаровни с электроприводом

Начало работ и подготовка материалов

Первоначально важно определиться с конструкцией и механизмом работы жаровни, подобрать и составить чертеж, подготовить все материалы. Самой главной частью у данной самодельной конструкции, отличающей ее от других, будет механизм вращения и двигатель

Благодаря этим двум компонентам, будет происходить автоматическое вращение всех необходимых элементов

Самой главной частью у данной самодельной конструкции, отличающей ее от других, будет механизм вращения и двигатель. Благодаря этим двум компонентам, будет происходить автоматическое вращение всех необходимых элементов.

Для мотора подойдут маломощные ненужные двигатели от транспорта, бытовой техники (микроволновых печей, плит, электро-шашлычниц) и так далее.

Мотор, сделанный своими руками, может быть оснащен редуктором, который позволит регулировать скорость вращения, либо работать в одном режиме.

Для механизма вращения понадобятся:

• велосипедные детали-звездочки, их должно быть столько же, сколько будет использоваться шампуров;
• велосипедная цепь.

Также необходим корпус жаровни, процесс изготовления своими руками и схему которого вы можете посмотреть на видео. Дополнительными необходимыми инструментами являются болгарка, сварочный аппарат и дрель.

Сборка электропривода для мангала

Все движущиеся механизмы лучше поместить в защитный короб, его изготавливают из металла
, вырезая нужный размер в соответствии с чертежами. Две пластины – прямоугольные пластины металла – вырезают для механизма и еще одну – для крепления редуктора. В продольной плоскости в металле дрелью делают отверстия для шампуров. Расстояние между ними рассчитывают, исходя из размеров шестеренок.

В качестве источника электроэнергии может выступать аккумулятор, или мангал с электроприводом напрямую подключают к розетке. Таким образом, электропривод для мангала будет обеспечен энергией.

К корпусу конструкции приваривают крепящие крючки для фиксации на мангале, это помогает при желании жарить шашлыки обычным ручным способом. Как собрать мангал своими руками, смотрите на видео. Мангал с электроприводом делает процесс приготовления шашлыков приятным и непринужденным, вы можете общаться с гостями, а не стоять над жаровней. Такой мангал готовит равномерно за счет вращения, мясо остается нежным, сочным и вкусным.

Вращение шампуров — утомительная и однообразная работа
, прерывать которую нельзя, чтобы вместо шашлыка не получить в результате угольки на шампурах. Идея создать мангал с электроприводом шампуров появилась давно.

Различные технические разработки со временем трансформировались в конструкцию, состоящую из электродвигателя с питанием 12 В и привода, состоящего из цепочки шестерней, или ременной передачи, обеспечивающей одновременное вращение всех стержней.

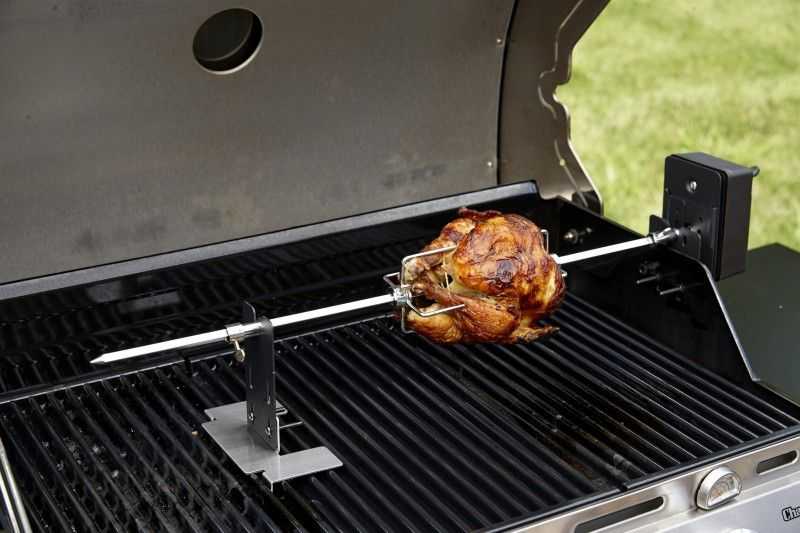

Покупной привод

Часто два простых элемента для такой системы не получается собрать даже под вертел для мангала. Во избежание трудностей приобретаем готовые виды привода для шампуров. Классический его тип работает от аккумуляторной батареи. Понятно, что от батарейки вращение будет с минимальной скоростью. И визуально собой представляет такое приспособление насадку, которую можно поставить на любую поверхность из стали или кирпича.

Покупная установка довольно мобильная, ее приятно брать с собой в дорогу. Важная особенность в возможности регулировки скорости вращения. Имеем встроенный электромотор с редуктором.

Из чего можно сделать шампуры

Существует немного материалов, из которых можно изготовить шампура для шашлыка. Чаще всего это металл или дерево, но последний вариант больше рассчитан на разовое применение. Поэтому лучшим вариантом станет нержавеющая пищевая сталь.

Этот материал должен быть способен выдерживать значительные температурные нагрузки. Он должен легко очищаться от остатков продуктов, от сажи и нагара. Ну и нужно, чтобы материал не боялся контакта с влажной средой и не был подвержен быстрой коррозии. Всеми этим свойствами обладает пищевая нержавейка. Также она имеет определённую склонность к деформации, упругость и прочность.

Преимущества и недостатки

Плюсы

Минусы

Полноценный отдых без постоянного присутствия у мангала. Во время жарки сок не капает, а скользит по поверхности продукта, смачивая корочку. Получение гарантированно вкусного мяса, не пригоревшего снаружи и не сырого с какого-либо бока (при определенной сноровке). Одобрение сторонниками здорового образа жизни: жир не капает на угли и не образует канцерогены. Готовка зимой облегчается, можно не сидеть все время на морозе, отмораживая ноги. Хорош для массового производства шашлыков при большом потоке гостей.

Необходимо помнить об источнике питания для оборудования. Применение электричества требует дополнительных мер безопасности. Не рассчитав правильно скорость вращения, можно получить не прожаренный внутри шашлык. Приготовление шашлыка – это таинство, в котором нужен индивидуальный подход к каждому шампуру. Избежать субъективного мнения противников механизации получится не у всех.

Кулинарная особенность! Шеф-повара отмечают, шашлык должен получить ударную порцию жара в первые 2–3 минуты готовки. Для этого мясо вручную подогревается вначале на одной стороне, а затем – на другой. Это приводит к образованию корочки, которая предотвратит вытекание сока. Только затем шампуры присоединяются к движущемуся механизму, и начинается равномерная обжарка со всех сторон без вмешательства человека.

Вариант 1:
Вариант 2:

Изготовление жаровни

Для тех, у кого нет мангала для переделки, кратко опишем, как смастерить его своими руками. Для сборки электрожаровни потребуются металлические листы – составляющие части толщиной около 3 мм, которые размечают и вырезают болгаркой.

Схема изготовления мангала

1. Все пластины поочередно зажимают в тиски.
2. В самом низу стенки на расстоянии 3 см друг от друга просверливают отверстия диаметром 10 мм. Они нужны для тяги, благодаря которой угли будут давать жар.
3. В дне также сверлят отверстия, но уже с меньшим промежутком. Их функция – избавиться от лишнего пепла.
4. Из полученных заготовок сваривают корпус мангала.
5. В завершение приваривают ножки.

В верхней части электрожаровни для вращения шампуров прорезают выемки, расстояние между которыми равняется ширине шестеренки с допуском в 0,5 см.

Покупной электропривод

Тем, кто не в ладах с техникой, проще будет приобрести готовый привод в магазине. Такой подход избавляет от трудностей, к тому же покупной электропривод часто снабжается фирменной аккумуляторной батареей.

Конструктивно магазинный привод представляет собой обыкновенную насадку, которую легко прикрепить к любой плоской поверхности. Привод способен питаться от батареек, правда, скорость вращения при этом будет минимальной. Выпускаются устройства, снабженные регулятором скорости.

Есть в продаже готовые мангалы с электроприводом. Мясо поджаривается от нити накаливания на вертикально расположенных шампурах, сок и жир стекают в предусмотренные углубления. Вкус шашлыка, поджаренного от нагревательного элемента, действительно отличается от мяса, приготовленного на огне, зато воспользоваться таким аппаратом можно даже в городской квартире.

Преимущества и недостатки

Плюсы

Минусы

Полноценный отдых без постоянного присутствия у мангала. Во время жарки сок не капает, а скользит по поверхности продукта, смачивая корочку. Получение гарантированно вкусного мяса, не пригоревшего снаружи и не сырого с какого-либо бока (при определенной сноровке). Одобрение сторонниками здорового образа жизни: жир не капает на угли и не образует канцерогены. Готовка зимой облегчается, можно не сидеть все время на морозе, отмораживая ноги. Хорош для массового производства шашлыков при большом потоке гостей.

Необходимо помнить об источнике питания для оборудования. Применение электричества требует дополнительных мер безопасности. Не рассчитав правильно скорость вращения, можно получить не прожаренный внутри шашлык. Приготовление шашлыка – это таинство, в котором нужен индивидуальный подход к каждому шампуру. Избежать субъективного мнения противников механизации получится не у всех.

Кулинарная особенность! Шеф-повара отмечают, шашлык должен получить ударную порцию жара в первые 2–3 минуты готовки. Для этого мясо вручную подогревается вначале на одной стороне, а затем – на другой. Это приводит к образованию корочки, которая предотвратит вытекание сока. Только затем шампуры присоединяются к движущемуся механизму, и начинается равномерная обжарка со всех сторон без вмешательства человека.

Вариант 1:

Вариант 2:

Основные этапы работ

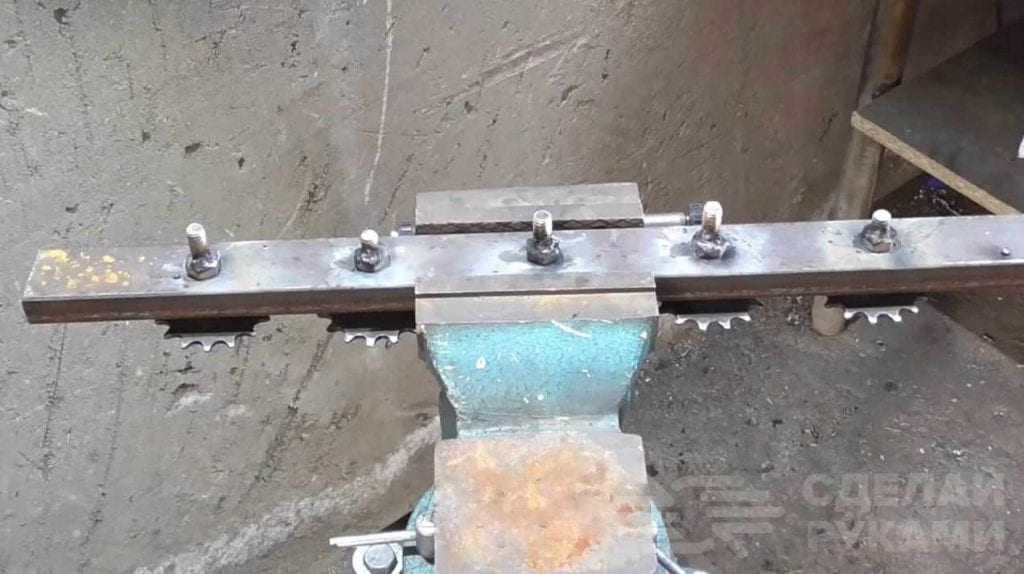

Для основы, на которой будет крепиться электропривод вместе со звездочками вполне подойдёт профильная труба. Отмеряем расстояние, которое будет разделять шампура друг от друга и просверливаем дырки

Важно, чтобы при насадке на шампур мясо не мешало проворачиваться друг другу, и между ними было небольшое расстояние

На болт насаживаем звёздочку и накручиваем гайку. Болт со звёздочкой вставляем в профильную трубу и закрепляем еще одной гайкой. После того как все звёздочки будут на месте можно будет болгаркой отрезать лишнюю часть болта.

Крепления для самих шампуров можно изготовить из обычного стального прута. Отрезаем от него одинаковые куски длиной примерно по 5 мм и просверливаем в них отверстие для шампуров. Сверху делаем прорези для закладки шампуров. Привариваем крепления к окончанию болта.

Делаем вертел и шампуры

Перед тем как приступать к изготовлению этих приспособлений, подумайте, какими параметрами они должны обладать. Вертел и шампур – это разные инструменты для приготовления пищи. Первый используют для готовки целых тушек, например, большая рыба, свиная нога, утка и т. д., второй – для жарки мелких кусочков мяса.

Шампур изготавливают шириной до 10 мм (в зависимости от размера кусочков мяса, которые планируется жарить). Для маленьких ломтиков хватит и 6 мм, но для больших (например, целой курицы) такой ширины недостаточно.

Форма шампура может быть разной:

Для самых маленьких кусочков мяса используют плоские стержни. Квадратные подойдут для фарша, такая форма препятствует соскальзыванию. Круглые шампуры – не очень удобны, с них мясо легко съезжает и к тому же проворачивается при жарке.

Для удобства вертел оснащают зубьями, которые надежно фиксируют тушу животного и препятствуют прокручиванию. Изготовить такое приспособление с зубцами в виде дуг или треугольников не составит труда, главное – не переусердствовать, иначе нанизывание мяса на электровертел будет затруднено.

>

Сборка цепи из шестеренок

Выбрав привод для автоматического вращения шампуров, следует смонтировать редуктор. Он должен передавать крутящий момент остальным деталям. Далее нужно приделать шестерню большего диаметра. После установки каждой детали потребуется натянуть цепь между шестернями.

Конструкцию нужно смонтировать на пластину, на которую установлен вал с подшипником. Монтаж готового двигателя выполняется к боковой стенке устройства снаружи. Для этого следует приварить к корпусу крючки из металла, что позволит подвесить мотор.

Схема составления цепи из шестеренок требует соблюдения определенной последовательности. Все подготовленные шестерни монтируются после укрепления 1-й шестерни. Следующая устанавливается на валу мотора через подшипник.

Далее на будущий автоматический мангал своими руками крепится 3-я шестеренка. К ней нужно припаять 4-ю, а затем 5-ю деталь. В целом их количество должно совпадать с числом шампуров электро мангала, сделанного своими руками.

Смонтировать шестерни нужно так, чтобы каждый шампур крутился с равной скоростью. Регулировка движения каждого вращающегося шампура выполняется за счет последней шестерни. Настройка вращателя шампуров необходима для регулирования скорости, с которой крутится вертел. Движение должно осуществляться 1 раз в 30 секунд. Если движение вертела происходит реже, то шашлычница не будет работать правильно, а мясо в ней начнет подгорать.

Механизм вращения шампуров, обеспечиваемый креплением шестеренок, зависит от их движения. Начальная шестерня должна приводиться в движение валом двигателя. Остальные вращаются одна за другой, передавая друг другу движение.

Когда все шестерни будут установлены, их потребуется скрыть. Для этого может быть использована металлическая полоса. В результате электрический мангал будет работать безопасно.

Установка двигателя на мангал

Монтаж элементов системы вращения шампуров проходит в такой последовательности:

1. Мотор.
2. Шестеренки.
3. Цепь.
4. Источник питания (аккумулятор).

Далее монтируют редуктор, который понижает частоту вращения на шампурах и передает усилие от мотора к шестеренкам. Изначально на валу двигателя устанавливают шкив или ведущую звездочку (в случае привода цепью). Ведомая шестерня, шкив или звездочка должна быть гораздо большего диаметра, чтобы понизить частоту вращения шампуров до приемлемой.

Всю систему (двигатель, редуктор и шестеренки) устанавливают на пластину, которая уже содержит вал с подшипниками. Мотор же крепят с наружной стороны мангала при помощи болтового соединения.

Изготовление системы шестеренок

Последовательность сборки такова:

1. Изначально монтируют первую шестеренку.
2. Вторую устанавливают уже на корпусе и связывают с мотором цепью.
3. Далее прикрепляют третью (также на стенке мангала).
4. Таким же образом крепят четвертую и последующие шестерни.

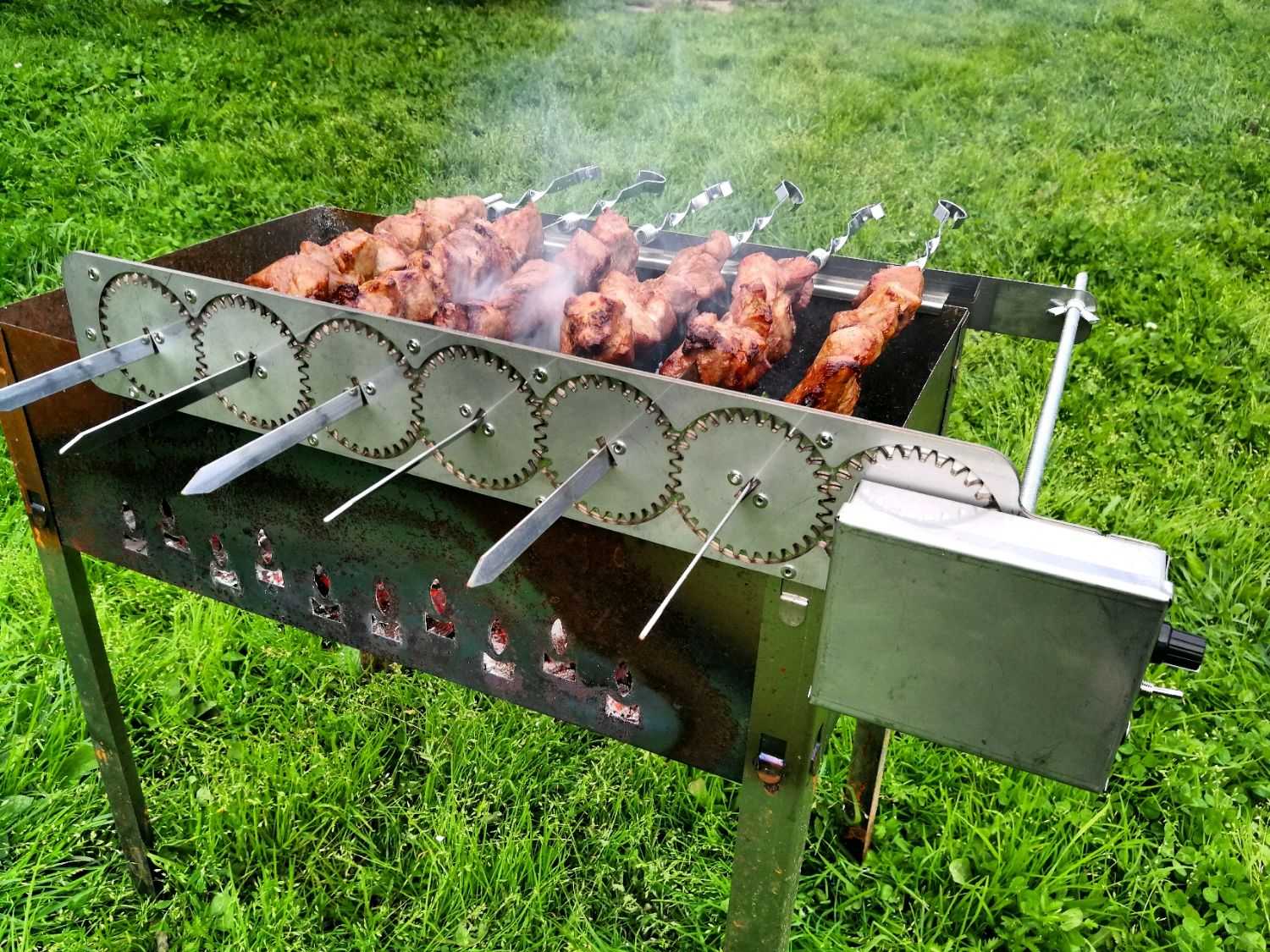

Профессиональное изделие, выполненное опытным мастером

Двигатель, начиная работать, вращает первую шестеренку, установленную на валу, та, в свою очередь, через цепь, ремень или зубья (в зависимости от конструкции) передает вращение на второю шестерню, та – на третью и так далее. Таким образом, шампуры с мясом поворачиваются с одинаковой скоростью.

Способы передачи вращения шампуров:

1. Соединить все шестерни цепью (в таком случае необязательно соприкосновение между ними, но при этом цепь должна быть достаточно длинной).
2. Установить привод только между электродвигателем и первой шестеренкой, закрепленной на валу, куда и будет одеваться ремень или цепь (в этом случае используют достаточно широкие звездочки – 3-4 мм, с минимальным люфтом, чтобы исключить соскальзывание при зацеплении друг с другом).

После того как шестеренки смонтированы, натягивают приводную цепь. Изменяя размер ведущей звездочки или вала, добиваются необходимой скорости вращения шампуров.

Важно! После монтажа шестеренок на мангал с электроприводом в целях безопасности требуется скрыть движущиеся части защитной пластиной

Особенности сборного мангала

Сборными мангалами рынок дачных принадлежностей переполнен. Но в основном это ненадежные и хлипкие одноразовые агрегаты. На 1 раз весьма достойная, не слишком дорогая альтернатива полноценному мангалу. Но, что касается разборки и последующей сборки, то здесь уже сложнее. Поскольку данные устройства состоят из 2 пластин стали, которые вставляются в ножки. А ножки выполняются из гнутых уголков. К тому же от жара мангал в целом шатает. Сами пластины держатся на усиках, и их демонтаж в ножках затруднен. Если и получится разобрать покупной мангал, то собрать в исходное положение точно не удастся, а в саже перепачкаться точно получится.

Но в качестве великолепной альтернативы покупным мангалам для барбекю можно самостоятельно смастерить сборный, компактный, при этом надежный и долговечный мангал. Для этого стоит всего на всего изменить конфигурацию мангала. Если это проделать, то раскладка и сложение будут достаточно просты и не займут долгое время. Как плюс, подобная процедура полностью устранит возможность испачкаться в саже или перепачкать близлежащие предметы при перевозке. Ведь все внутренности будут закрыты.

Необходимые материалы и инструменты для изготовления мангала, который вращается, своими руками:

• листы металла (нержавеющая сталь);
• металлические ножки;
• металлические прутки;
• шампуры (готовые);
• гайки;
• винты;
• зажимы;
• сварочное оборудование;
• сверло;
• дрель;
• отвертки.

Как сделать электропривод для мангала своими руками?

Для того чтобы сделать , сначала придется собрать редуктор, который будет служить для понижения оборотов двигателя и передачи крутящего момента к вертелам.

1. Вырезать болгаркой из листового металла 2 одинаковые пластины для изготовления корпуса привода. Размеры подбираются индивидуально, в зависимости от параметров барбекю.
2. В верхней части пластин нужно сделать ряд пропилов для укладки шампуров. Расстояние между ними должно быть чуть больше диаметра шестеренок.
3. Для сборки редуктора на валу двигателя закрепить «звездочку» или шкив с меньшим диаметром. К другой, большой, приварить шестеренку. Насадить конструкцию на вал с подшипником, укрепленный на пластине. Расстояние от его оси до нижней части пропила на корпусе должно быть равно диаметру шестерни. Величину большой «звездочки» подбирают с таким расчетом, чтобы вертел делал 1-2 оборота в минуту вокруг своей оси. Этого будет достаточно, чтобы мясо жарилось, но не подгорало.
4. На противоположном конце корпуса привода на валу через подшипник установить 2-ю шестеренку.
5. Закрепить на шампурах вблизи рукоятки шестерни, диаметр которых совпадает с диаметром шестеренки, приваренной к шкиву или «звездочке» .
6. Установить двигатель в удобном месте на ножках жаровни, натянуть цепь или клиновой ремень от маленькой «звездочки» или шкива на валу двигателя к большой, закрепленной на корпусе привода. Вторую цепь натянуть горизонтально между шестернями на корпусе привода и на большой «звездочке».
7. Просверлить по углам пластин отверстия и болтами соединить их так, чтобы механизм привода оказался внутри. Приварить крючки, на которых можно будет подвесить электропривод для мангала. На противоположной стороне жаровни смонтировать опору для шампуров в виде полосы металла или уголка с отверстиями подходящего диаметра.

Для приготовления шашлыка шампуры устанавливаются острым концом в отверстия опоры, а закрепленные на них шестерни помещаются зубцами между звеньями горизонтальной цепи в корпусе привода. При подключении электродвигателя к источнику питания «звездочки» вращаются, передавая вращение на шестерни и приводя в движение горизонтальную цепь. Она, в свою очередь, вращает шестерни, закрепленные на шампурах, поворачивая нанизанные на них куски мяса.

При желании корпус привода легко снять с мангала и жарить шашлык обычным способом.

Не существует, наверное, человека, который не любил бы действительно качественный отдых, но мало кто умеет создать условия для этого. Во время отдыха на природе большинство людей только и занимаются тем, что готовят большую часть времени, а потом едят и уже действительно отдыхают. Хотя почти всего процесса приготовления на мангале можно избежать, и лишь приходить по времени и заменять шампура на новые. А пока человек отдыхает, за него работает автоматический электропривод, который обращает вокруг оси шампура, благодаря чему мясо не пригорает и полностью приготавливается.

Среди всех электрических мангалов лучше выбрать тот, в конструкции которого внутри стержней решетки имеются нагревательные элементы большой мощности. Это позволит жиру от мяса карамелизироваться, что придаст любому блюду особый вкус.

Делаем своими руками

Подбор электродвигателя

Мощность 12 v признается оптимальной. Народные мастера богаты на идеи и щедро делятся ими. Используются моторчики:

• от стеклоподъемников и дворников машин;
• от микроволновых печей;
• от аккумуляторных шуруповертов;
• изменения фазы ГРМ;
• от старых электроплит с функцией гриля и т. д.

Многие в шутку и всерьез вспоминают о двигателе Стирлинга, так как у мангала есть его необходимые составляющие: нагреватель (угли) и охладитель (атмосферный воздух).

Сборка привода шампуров

Концы шампуров вставляются в центр вращающихся шестеренок, которые соединены между собой в одну систему.

Существуют две основные разновидности передачи от шпинделей (валов электромотора), применяемых для механического вращения шпажек:

• зубчатая. К ее недостаткам относят жесткость передачи, необходимость смазывания и шум во время работы;
• с применением гибких элементов (например, цепь от велосипеда, ремень, лента, шнур). К ее слабым сторонам относят возможность проскальзывания ремня, повышение нагрузки на валы и опоры, увеличенные размеры в сравнении с зубчатой передачей, недолговечность ремня.

Принципы кручения зависят от предпочтений исполнителя. Центральная шестеренка может приводить в движение другие, находящиеся по сторонам от нее, или одна из боковых крутит примыкающую, а та, в свою очередь, следующую.

При последнем варианте все шампуры переворачиваются в одном направлении, что позволяет избежать задевания соседних кусков, а сок от них будет попадать на кусочки, оставляя их поверхность сочной. Когда кручение шпажек происходит в разном направлении, возрастает возможность трения и падения шампура – возможно, в минуту отсутствия наблюдения.

Крутящийся механизм каждый представляет по-своему, главными критериями выступают доступность исполнения, низкий уровень финансовых и трудовых затрат. Свои варианты умельцы предлагают один за одним, восхищая смекалкой.

Шампуры могут крутятся в одном направлении и в разных, есть возможность замедлять или подкрутить их по отдельности. Регулирование силы трения пасика или тросика происходит за счет жесткости пружин на крайнем шкиве.

Задача одновременного вращения решается также шатунной передачей, что актуально для принципа вращения колес поезда. Шатуны, находящиеся на осях, смещены на 90 0 . Одна из осей ведущая, вторая – ведомая.

Простота мысли нашла воплощение в следующей схеме. Катушки выполнены из капролона, а подшипники взяты от трамблера «Жигулей». Ремень использован от нерабочего принтера.

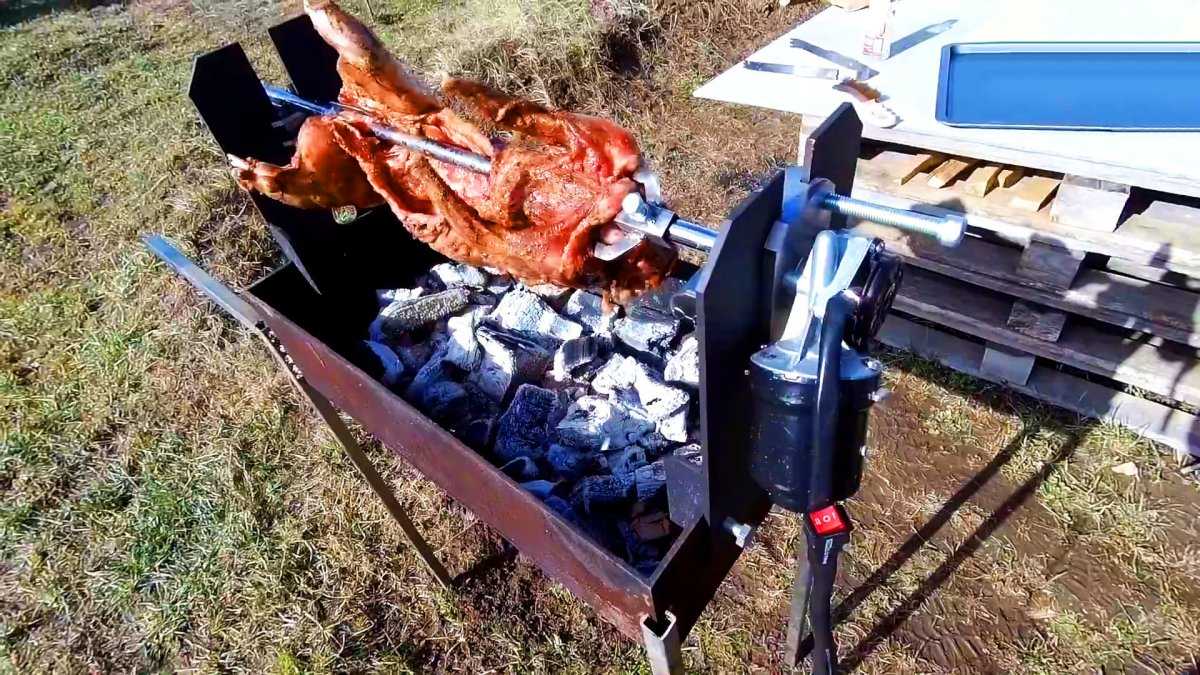

Мангал с электроприводом шампуров

Уже более пятнадцати лет я жарю шашлык и другие вкусняшки на раскладном мангале, и он всегда служил мне безотказно.

Но подчас не с руки» постоянно находиться рядом с мангалом , и поэтому пришла мысль сделать так, чтобы шампура крутились сами с использованием электропривода.

Что из этого получилось, смотрите в этом видео:

В ролике показано, как готовятся шашлыки и другие вкусняшки на самостоятельно модернизированном мангале с системой автоматического вращения шампуров.

В моем Наборе «Ленивого шашлычника» что то сделано своими руками «с нуля», что то куплено и переделано..

Скажу откровенно — очень удобное устройство получилось, которое реально помогает без особых усилий получить именно тот сочный и вкусный шашлык, который мы так все любим!

И даже друзья, которые имеют стационарные кирпичные мангалы (на дачах и в частных домах), частенько просят взять мой набор с собой, когда приглашают в гости.

О том, как сделать непосредственно электропривод для вращения шампуров, а так же о доработке самого механизма вращения — смотрите в следующем видео:

Внимание! В видео я использую повышающий преобразователь XL6009. Но, в последнее время стали попадаться преобразователи, некорректно работающие при входном напряжении ниже 3,6 В, и теперь я рекомендую вместо них применять DC-DC преобразователи MT3608

Поэтому и внешний переменный резистор нужен будет на 100-200 кОм.

Внимание: иногда, при ПЕРВОМ нажатии, ссылка может открыться некорректно (браузер (особенно Mozilla firefox), направит вас на неправильную страницу Aliexpress, не соответствующую нужной ссылке). Пож-ста, нажмите на ссылку повторно

Если это не поможет, попробуйте скопировать ссылку и вставить ее в др. браузер.

Комплектующие для самостоятельной сборки: — моторчик 12v с редуктором: — 6 об/мин http://ali.pub/1hn6ea или — 10 об/мин http://ali.pub/1mfdmx — холдер (держатель для аккумуляторов 18650) http://ali.pub/1fp2bh , (высокотоковый) http://ali.pub/1izrwz — аккумуляторы: Samsung ICR18650 http://ali.pub/18t72o Sanyo UR18650 http://ali.pub/17nhtm — PowerBank на аккумуляторах 18650 http://ali.pub/163aar , металл на 1 аккумулятор — преобразователь напряжения повышающий DC-DC MT3608 http://ali.pub/2ve5uv — переменный резистор на 100 кОм http://ali.pub/chfn9 (продавцу надо написать текст «Please send me 100 kOm», что бы вам прислали переменник на 100 кОм) — ручки для переменных резисторов http://ali.pub/1rzqso — мини тумблеры http://ali.pub/1rlc5q — мини выключатель 2PIN SPST ON/OFF http://ali.pub/1rlcqq

Механизм вращения шампуров можно найти в интернет по запросу: «Большой шашлычник Кедр», или здесь http://www.belvedor.com/product/sku_rj_shashlychnik.html или http://goo.gl/K11UTF

Направляющая (держатель для эл.привода) крепится к основной раме с помощь. 2-х винтиков М3. Отверстия с резьбой сделаны между зубьями шестеренки (др. места я не нашел), винты вкручены заподлицо, подточены и не цепляют шестеренку (правда, пришлось немного повозиться).

голоса

Рейтинг статьи

Инструменты

В этой статье поговорим об усовершенствовании обычного мангала. Чтобы сделать это самостоятельно, нужны следующие инструменты:

• электродвигатель;
• электрическая дрель;
• болгарка;
• шкив для привода;
• приводной ремень, можно использовать велосипедную цепь, но в таком случае вместо шкивов будут звездочки;
• шестеренки (их количество равно числу шампуров).

В качестве двигателя используют, например, моторчик от устройства омывателя стекол в машине или привода вращения дворников

В принципе, подойдет любой подобный мотор на 12 В, неважно, левого или правого вращения

Если использовать двигатель на 220 В, мангал с электроприводом получится не таким мобильным, к тому же появится риск травмирования электрическим током. Частота вращения также будет слишком высокой. Моторчик на 12 В запитывают даже от небольшого мотоциклетного аккумулятора. Шестеренки приобретают в магазине или самостоятельно вырезают из нержавейки.
