Чугунная топка для камина: особенности устройства

Виды камина по типу топлива

После подбора места важно рассмотреть, какие бывают камины для дома, чтобы выбрать подходящий тип. Прежде всего, они делятся по виду топлива. Классический вариант — дровяной камин, который топится на дровах, пеллетах либо брикетах

Кроме того, вы можете встретить угольные и газовые, электрические и дизельные. Газовые модели подойдут, если на даче проведен газ

Классический вариант — дровяной камин, который топится на дровах, пеллетах либо брикетах. Кроме того, вы можете встретить угольные и газовые, электрические и дизельные. Газовые модели подойдут, если на даче проведен газ.

Электрические модели — подходящий вариант для строения, где нет дымохода. Поэтому такие изделия выбирают и для квартир. Электрокамин выполняет функции традиционного обогревателя, но смотрится он изысканно и эстетично. Внутри предусмотрена имитация пламени, которое можно регулировать, делать больше или меньше. Кстати, можно найти модели с встроенным звуком потрескивания дров, что полностью имитирует работу настоящего дровяного камина.

Наиболее экологичными считаются биокамины, которые работают при использовании торфа, гранул из опилок, биогаза, сухого спирта и прочих видов жидкого топлива. Комбинированные модели сочетают действие газа и электричества. Большой плюс, что они не создают дым и копоть, легки в эксплуатации. Декоративное изделие или фальш-камин служит только для красоты. Он не функционируют и не требуют никакого топлива.

Для бани и сауны выбирают печь-камин. К тому же, такие устройства подходят сразу для обогрева, приготовления пищи и декора помещения. Они совмещают элементы классической печи и камина, работают на твердом топливе либо на газе. Современные модели отделывают натуральным камнем, керамикой, кованым металлом, термостойким стеклом. Поэтому они выглядят очень привлекательно.

Установка печи

• На подготовленное место ведется монтаж печи. Оборудование поступает с документацией и необходимыми деталями для установки. Основную сложность представляет поэтапное формирование дымохода:
• Направление трубы может быть горизонтальное или вертикальное. Выход идет через стену или потолок.
• Применяются двустенные трубы, между которыми должна быть проложена базальтовая вата. Ведется сборка системы труб дымохода и рассчитывается месторасположение отверстия в стене или потолке.
• К верхней части корпуса монтируется труба дымохода.
• Для регулировки тяги устанавливается шибер.
• В случае расположения трубы под углом используется полуотвод.
• К потолку крепится лист металла. В нем изготавливается отверстие, равное диаметру трубы.
• Пропускается сквозь него дымоход, а в свободное пространство (с боков) вставляется базальтовая вата.
• Если выход дымохода планируется в стену, то снаружи крепится тройник. В него вставляется вертикальная труба и он фиксируется хомутами к стене дома. Снизу монтируется дифлектор для сбора мусора.

Стальные топки. Интересный дизайн, быстрый нагрев

Чем хороши стальные топки? Прежде всего – особенностями конструкции. Если чугунные топки обычно представляют собой систему деталей, соединённых с помощью огнестойкого герметика, то стальные топки – сварные конструкции. Поэтому – высокая герметичность изделий, а значит – чётко регулируемое горение, надёжная работа системы «чистое стекло», экономия дров и по-настоящему красивое пламя.

Несмотря на надёжность и прочность, чугун хрупок. Грубый удар кочергой или небрежно кинутое полено могут повредить каминную топку из чугуна. Сталь более склонна «прощать» подобные ошибки в эксплуатации. Благодаря пластичности стали, из неё можно сделать топку любого размера. Серийные модели ограничены шириной в 1,5 м, но по индивидуальному заказу можно изготовить камин ещё шире.

Каминная топка Астов ПС 15057

Стальная каминная топка весит значительно меньше чугунной. Монтаж камина на основе топки из стали, за редким исключением, не требует отдельного фундамента. Это упрощает и делает дешевле обустройство камина в вашем доме

Однако меньшая инерция приводит к сильному нагреву стенок металлической топки, обращайтесь с ней осторожно!

Каминные топки из стали – по многим параметрам противоположность чугунных. Стальные топки быстро прогреваются и столь же быстро остывают. В результате греют они, только пока внутри горит огонь. Сталь менее надёжна, чем чугун, однако футеровка внутри топки частично компенсирует эту разницу. Она же придаёт «изюминку» дизайну. Гарантийный срок у стальной топки – до 5 лет, а срок службы в среднем 10-15 лет.

Рекомендации по выбору печки из чугуна

Домашняя печь обеспечивает тепло, создаёт уют и является частью интерьера. При выборе прибора из чугуна учитывают следующие факторы:

• регион проживания;
• размеры жилища;
• назначение сооружения;
• дизайн интерьера.

Чугунные конструкции подойдут для районов, в которых зимняя температура не опускается ниже минус 10—12 градусов. Для регионов с более суровыми морозами лучше выбрать кирпичную печку.

Размер дома тоже влияет на выбор прибора. Чем больше площадь жилища и выше потолки, тем мощнее должна быть чугунная печь.

Мощные конструкции не устанавливают в маленьких деревянных домиках. Для их обогрева достаточно приобрести компактную печку.

Назначение печи из чугуна зависит от конкретных условий. Хозяева могут выбрать печь-камин, варочно-отопительную или только отопительную печку в зависимости от своих предпочтений и вкусов. Камин хорош для гостиной, отопительную печь можно устанавливать в любой комнате, варочную печку — на кухне.

Дизайн помещений также влияет на выбор устройства. Заводские чугунные печи выглядят красиво и современно. Можно найти печи, выполненные в стилях хай-тек, барокко, модерн, прованс, что позволяет приборам отлично вписаться даже в самый изысканный интерьер.

Как установить своими руками?

В отличии от обычных каменных каминов, установка печи-камина не требует особых знаний в строительстве и длительной подготовки. Монтаж отопительного устройства выполняется в несколько шагов:

1. Подбирается место для установки. Дистанция до воспламеняющихся предметов должна соблюдаться в соответствии с инструкцией.
2. Проделывается отверстие в потолке над печкой с обеспечением противопожарной изоляции участка.
3. В отверстии устанавливается двухконтурная труба с переходником для одноконтурной. Такая труба способна выдержать сильные термические нагрузки.
4. С помощью одноконтурной трубы соединяется двухконтурная с печкой.
5. На крыше устанавливается крышная разделка для защиты от протекания.
6. Устанавливается специальный дымоход с зонтом, что бы дождь и снег не попадали в камин.
7. Эстетическая подготовка камина путем окрашивания термостойкой краской.

Весь процесс достаточно простой и занимает от одного до четырех дней. При наличии базовых знаний в строительстве самостоятельная установка камина не займет много сил и времени.

Инструменты

Чтобы выполнить установку отопительного устройства вам понадобиться стандартный набор инструментов. Для монтажа могут пригодиться:

Эти инструменты необходимы для быстрой и качественной установки.

Помимо инструментов необходимо заранее заготовить строительные материалы, которые понадобятся для монтажа. Основные строительные материалы:

• термостойкий герметик;
• саморезы;
• минеральные или гипсокартонные листы с волокнистым наполнением;
• керамическая плитка;
• металлические профили;
• фольгированная минеральная вата;
• термостойкая смесь.

При покупке материалов для монтажа не стоит экономить. Качественные материалы обеспечат надежность и долгосрочность вашей конструкции.

Какое место выбрать для печки?

Грамотное расположение печи-камина гарантирует хорошее прогревание всего помещения. Во время топки, устройство нагревается до 400-600 градусов, и благодаря металлической конструкции обеспечивает сильную теплоотдачу.

Такое свойство требует отсутствия каменной кладки или других экранов между печкой и помещением.

Для правильного расположения отопительного устройства рекомендуется начертить план с расположением дверей и окон.

Это поможет приблизительно рассчитать движение сквозняка при проветривании. Чтобы сохранить тепло, печка должна располагаться в месте, наименее затрагиваемом потоками холодного воздуха.

Что нужно сделать перед монтажом

Перед монтажом необходимо полностью расчистить участок и подготовить напольное покрытие, на которое будет устанавливаться устройство.

Важно! Одно из преимуществ печи-камина перед каменной — низкая стоимость монтажа. Большинство моделей не превышают вес в 200 кг — это позволяет устанавливать печь без дополнительной кирпичной кладки. Для обеспечения защиты напольного покрытия достаточно использовать притопочный лист для печи, который изготавливается из негорючих материалов и обеспечивает термостойкость

Зачастую сверху листа укладывается керамическая плитка, которая обеспечивает защиту от выпавших угольков и потоков теплого воздуха, а также придает эстетичности внешнему виду камина

Для обеспечения защиты напольного покрытия достаточно использовать притопочный лист для печи, который изготавливается из негорючих материалов и обеспечивает термостойкость. Зачастую сверху листа укладывается керамическая плитка, которая обеспечивает защиту от выпавших угольков и потоков теплого воздуха, а также придает эстетичности внешнему виду камина.

Поэтапное описание процесса

Чтобы получить надежную и безопасную конструкцию необходимо выполнять все действия при монтаже последовательно.

Установка устройства проходит следующим образом:

1. Расчеты. Необходимо изучить все размеры печи и дымохода, и заранее спланировать место расположения и возможность ухода за камином.
2. Подготовка места для установки. Расстояние печи до горючих предметов должно составлять не менее 1м. Уменьшить расстояние можно, если поверхность стен защищена гипсовым или металлическим листом.
3. Прорезка отверстия в перекрытии для дымохода. Для улучшения эстетичности вида можно установить декоративную пластину, которая будет перекрывать пробелы между дымоходом и отверстием.
4. Монтаж теплоизоляции. Крепятся металлические профили, на которые монтируется гипсокартонный или минеральный лист. Между листом и стеной укладывается слой фольгированной минеральной ваты.

Основные правила монтажа камина с воздушным отоплением

Вентилятор для камина лучше всего устанавливать в подсобном помещении. Во-первых, это позволит не нарушать эстетику интерьеру, а во-вторых, снизит порог шума, создаваемый работающим прибором.

Чтобы избежать шума при работе камина, выбирайте диаметр трубы с круглым сечением. Для эффективной работы такой системы отопления, в каждой комнате должно находиться вентиляционное отверстие с решеткой. Поэтому проектировка должна происходить на этапе строительства дома, иначе потребуется очень много сил и времени, чтобы обустроить воздушный камин в доме.

Анемостаты или закрытые диффузоры помогают осуществлять прогревание комнаты со всех сторон. Форма диффузора может быть круглой и квадратной, на функциональность работы системы это никак не влияет.

Диффузор

Система отопления с воздушным камином подходит для всего дома, кроме комнат, где предусмотрена отдельная вентиляция: ванная, туалет, кухня. Если опустить этот фактор, то в доме может быть нарушена система циркуляции теплого воздуха.

Конвекционная камера камина изготавливается из гипсокартона, а каркас выполняется из оцинкованного профиля.

Для предотвращения попадания жара в потолок, необходимо предусмотреть отсечку.

Термоотсечка под потолком

Это обеспечивает равномерное давление, вентиляцию в системе и максимальную пожаробезопасность, помогая предотвратить возгорание. Для этого, отопление воздушным камином должно учитывать определенные меры безопасности не только во время эксплуатации, но и на стадии возведения агрегата.

Давайте остановимся на ключевых моментах обустройства:

1. Каминная топка должна стоять на прочной подставке, выполненной из кирпича.
2. Фундамент под камин должен быть отделен от основного фундамента дома.
3. Система должна быть закрыта гипсокартонными листами.
4. Воздуховоды должны быть разведены по всему дому.
5. Узел воздуховодов необходимо расположить в техническом помещении.

Давайте рассмотрим основные достоинства кожуха для воздушного камина:

• Повышение КПД. Если сравнивать с обычным камином, который дает КПД 30-40 %, то воздушное отопление повышает производительность до 80-85% в зависимости от системы обустройства каналов и труб.

• Снижается расход топлива на 20 %. Даже после полного затухания твердого топлива, теплый воздух продолжает перемещаться по помещению.

• Использование горячего дыма. Если в стандартной системе отопления дома камином, дымоотводящая труба используется только в качестве отвода продуктов сгорания, то здесь металлический кожух осуществляет дополнительный нагрев помещения, отдавая теплый воздух в помещение.
• Максимальная температура газа при сгорании составляет 170С. Согласитесь, что это весьма не рационально не использовать этот ресурс? Специальный воздуховод, которым оснащают воздушный камин, обеспечивает циркуляцию горячего воздуха по дому.

Видео. Отопление дома с помощью воздушного камина

Перечисленные преимущества подобной системы отопления очень красноречиво говорят о необходимости реализации данного проекта.

Нормы эксплуатации камина

Для того чтобы система камина прослужила максимально долго, важно не только изучить фото- и видеоматериалы по монтажу, но и придерживаться ряда требований, а именно:

• замена древесины как основного топлива на иное в процессе работы камина крайне не рекомендуется, так как такое стремление увеличить скорость горения может негативно сказаться на его функционировании;
• использовать воду в качестве гасителя огня категорически запрещено;
• проводить чистку камина и иное обслуживание необходимо с периодичностью не реже, чем один раз в два месяца.

Чтобы камин работал лучше, на его дне всегда стоит оставлять слой сгоревшей древесины толщиной около 1 см. Внешнюю поверхность можно чистить тряпкой и обычным мыльным раствором.

Если топка камина является закрытой, то на ее стекле от сгорания древесины обычно образуется нагар, который без труда можно удалить обычным средством для чистки стекол. Внутренние стенки рекомендуется очищать специальной жесткой щеткой, что поможет избавиться от налета и золы.

Виды

Печи камины с чугунной топкой разделяют на:

• камины с открытым очагом (традиционный вид камина) обладают большей эстетической привлекательностью;
• камины с закрытым очагом (используется огнеупорное стекло) характеризуются более высоким уровнем безопасности, способностью обогреть большую площадь помещения, чем камины с открытым очагом, а также в них более экономно расходуется топливо.

Также камины закрытого типа дополнительно оснащены функцией дополнительного дожига газов, образующихся в процессе горения топлива.

В зависимости от конструкции камина, закрытые топки подразделяются:

• на топки с прямым стеклом;
• на топки с призматическим стеклом;
• на топки с закругленным стеклом;
• на топки с угловым стеклом;
• на топки с двухсторонним стеклом;
• на топки с трехсторонним стеклом;
• а также, на топки с индивидуальным размером стекла.

На потребительском рынке все большую популярность обретают чугунные топки для каминов Российского производства. На сегодняшний день самые известные отечественные производители каминов (как открытого, так и закрытого типа), зарекомендовавшие себя как производителей качественной продукции: , «Мета», «Интерьер».

На Российском рынке, большой модельный ряд чугунных топок для камина, предлагает Французский .

Угловая чугунная топка состоит из трех стен и характеризуется полукруглой или трапециевидной формой и компактными размерами, а также более высокой теплоотдачей, чем фронтальные камины.

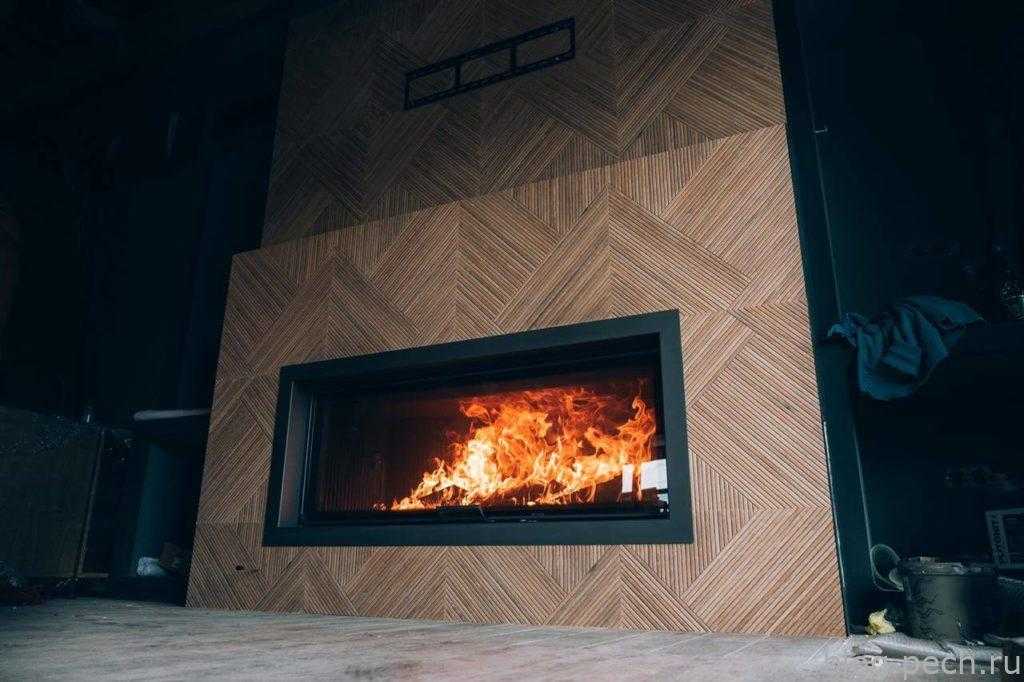

На снимке камин с закрытой топкой.

Проводим сравнение

Определить для себя, какой из двух представленных каминов лучше, можно после сравнения основных характеристик.

Эксплуатационный срок. Похвастаться длительным эксплуатационным сроком могут фирменные, дорогостоящие модели чугунных вариантов. Кирпичный очаг при регулярном использовании начинает портиться спустя 5-7 лет после кладки. Чугунные модели способны дарить тепло более 15 лет. Но многое зависит от производителя и выбранной модели. Если изначально дверцы были установлены

криво, на плохие детали, то не стоит ожидать от такого камина длительной службы. Поэтому при покупке внимательно осматривайте состояние агрегата, прочность крепления деталей, убедитесь в отсутствие сколов и трещин.

Внешний вид. В плане эстетичности лучше, безусловно, кирпичная печь. Ее можно построить с учетом личных предпочтений, опираясь на стилистику интерьера. А вот внешность его чугунного собрата многих отпугивает. Но решать, какой камин красивее, только вам.
Монтаж. Установить очаг из чугуна значительно проще. Объясняется это уже готовой конструкцией, которую можно купить в магазине. Квалифицированная бригада проведет всю работа за 3-5 дней. Для получения кирпичного камина потребуется найти грамотного печника (что сейчас большая редкость), составить схему будущего очага, вскрыть полы, залить фундамент, выложить кирпичи. Материал должен укладываться ровно, каждый слой проверяется строительным уровнем. Одна ошибка, допущенная в процессе кладки, повлияет на работу камина.
Стоимость. В этом пункте снова выигрывает чугунный камин. Стоимость конструкции и установки значительно ниже, чем цена на кирпичи и работу укладчиков. Если металлическая печка обойдется вам, в среднем, в 20 тысяч рублей, то его конкурент потребует вложений в 2-3 раза больше.

Экологичность. Кирпич при нагревании не выделяет неприятных запахов и опасных паров. А вот частички металла при выгорании распыляются в воздух, негативно сказываясь на атмосфере в доме.
Мобильность. Камин из чугуна тяжелый, но мобильный. По желанию, его можно переместить в другое помещение. Для этого придется сменить и место локации дымохода. Кирпичный очаг с места не сдвинуть. Для него предусмотрена только одна процедура – демонтаж, то есть снос.
Покупка. Чугунные образцы представлены в специализированных магазинах. Это позволяет сразу купить камин. Для создания кирпичного очага требуется время.
Отопительные возможности. Оба камина отлично выполняют свою главную функцию – отапливают помещения

Но есть одно важное различие: чугун нагревается медленно, но долго сохраняет тепло. Кирпич, наоборот, быстро нагревается, но и остывает также быстро

Выбирать по данному критерию нужно с учетом того, где будет установлен камин. Для дачи и загородной недвижимости подойдет кирпичная модель, позволяющая быстро получить тепло при заезде в домик. А с целью получения постоянного отопления от очага, лучше приобрести чугунный вариант.

Технология кладки корпуса

Правильный монтаж своими руками чугунной топки камина

Камин, в котором закрытая топка, это устройство, которое безопасно для эксплуатации, а потому его можно установить в любом месте помещения. Есть ряд рекомендаций, следуя которым можно понять, что схема сборки и выбора места расположения очень проста.

Камин с закрытой топкой является безопасным, поэтому его можно устанавливать практически в любом помещении

Рекомендации:

1. Каменное или кирпичное сооружение считается пожаробезопасным, и потому устанавливать камин можно в любом месте.
2. Если дом из дерева, то предварительно следует обложить стены специальными стальными листами, чтобы сделать их пожаробезопасными. Над листом металла обязательно должна нашиваться базальтовая вата, так как она не только не горючая, но и выглядит достаточно эстетично, а также является дополнительным слоем безопасности.
3. Прежде чем собрать дымоход, нужно сделать не только отверстие в потолке строго по инструкции, но и установить туда металлическую трубу из стали и теплоизолятор. Второй материал позволяет исключить промерзание, и так сталь не прогорает.

Чугунные топки выпускаются в нескольких видах – открытого, которые востребованы среди романтиков, которые предпочитают проводить часы, наблюдая за огнем, и закрытие, в которых топка закрыта специальным экраном в виде огнеупорного стекла. Именно топки закрытого вида могут работать, как камеры длительного сгорания, а также они являются наиболее безопасными в отличие от предыдущих моделей.

Особенности

Эксплуатация чугунного камина

Срок службы чугунной печи зависит от грамотной эксплуатации и правильного ухода за камином, хоть и считается, что он может служить десятилетиями. Действительно, чугун легко переносит перепады температуры, а стенки камина тяжело поддаются прогоранию. Однако, чугун легко поддается коррозии. Поэтому уход за ним заключается в основном в регулярной сухой чистке. Мыть можно только стеклянные дверцы и постамент. Не забывайте регулярно очищать камин от золы и остатков дров.

Важно выбрать и правильный вид топлива. В основном это дрова. Рекомендуется использовать такие породы деревьев, как береза (она отдает на 20% больше тепла, чем сосна) и лиственница

Топливом могут быть не только дрова, но и пеллеты и этанол

Рекомендуется использовать такие породы деревьев, как береза (она отдает на 20% больше тепла, чем сосна) и лиственница. Топливом могут быть не только дрова, но и пеллеты и этанол.

• Не стоит забывать и об элементарных правилах пожарной безопасности:
• не оставляйте камин без присмотра;
• не подпускайте к работающему камину маленьких детей;
• не устанавливайте камин рядом с легковоспламеняющимися материалами, мебелью и окнами;
• не устанавливайте камин в зоне активной жизнедеятельности: спальня, середина комнаты, кухня. Его легко опрокинуть. Лучшее место для камина — в углу или около дальней стены;

Регулярная чистка камина — залог долгой службы

Расчет производительности

Для того чтобы получить максимальную эффективность работы топки, необходимо правильно рассчитать тепловую мощность. Если правильно сделать расчет, камин может стать основным отоплением. Когда выполняется расчет производительности, нужно обязательно учитывать, несколько очень важных показателей:

Уровень теплоизоляции помещения. Если теплоизоляция дома плохая, тогда потребуется более мощная топка.

Объем помещения. Для помещения 200 куб. метров мощность топки должна быть не меньше 8 кВт. Если объем помещения достигает 250 куб. метров, устанавливается топка, мощностью 10 кВт. При использовании камина как дополнения к интерьеру, его мощность может иметь более низкое значение;

Конфигурация изделия. Топки обычно отличаются своим видом и обладают индивидуальными характеристиками, влияющими на их производительность. Угловые системы отличаются своей компактностью

Их внешний вид всегда привлекает внимание, однако обогреть большое помещение они не способны. Их лучше устанавливать в маленьком дачном домике;

Топливо

Самым популярным видом топлива остаются обыкновенные дрова, но в некоторых моделях можно использовать альтернативные виды. Это нужно обязательно учитывать. Ведь именно от топлива зависит уровень тепла в доме.

Стальные камины

Стальные каминные топки обладают схожими недостатками. Ее перегрев приводит к деформации материала, прогоранию и распаиванию по швам. У чугуна более низкая пластичность, хотя он крепче и жароустойчивее. Но стальные печи-камин не такие долговечные как кирпичные, зато их легко ремонтировать в случае поломки.

Топки двойного типа

Корпус топки двойного или дублированного типа создан для того, чтобы устранить главный недостаток сборной топки из чугуна. С этой целью стали использовать специальную сталь, в основе которой лежит жароустойчивая оружейная сталь разновидности CORTEN. Она обладает такими качества как пластичность и простота ее сварки, например, автоматизированным способом.

Идея заключается в том, что такие стальные топки включают в себя внешний и внутренний корпусы – будто один вставлен в другой. Наружный корпус является цельносварным и выполнен из пластичной стали. Благодаря ему топка остается герметичной в течение многих лет. Для создания внутреннего корпуса используют жароустойчивый чугун или футеровку из керамики/шамота (сочетание нескольких материалов). Этот корпус предназначен для защиты наружного от прямого влияния высоких температур и придания конструкции эстетичного внешнего вида. Например, популярен эффект кирпичной кладки. Также замену данного корпуса легко проводить с внутренней части. Этот современный способ изготовления каминных топок применяет большое количество производителей. Такая топка прослужит дольше, чем чугунный камин, в 2-3 раза.

Отличие между топками, которые были созданы разными методами, можно заметить не сразу. Оно будет заметно лишь спустя 10-15 лет использования топки и более. При этом многие производители предоставляют гарантийный срок длительностью 5-10 лет

Кроме материала топки стоит обращать внимание и на другие характеристики: мощность, наличие водяного контура, системы длительного горения и т.п
