Газовый мангал

Техника безопасности при резке газового баллона

Сразу приступать к резке заготовки нельзя. Внутри остается горючий газ, попутно присутствует газолин (газ в виде жидкости). Если начать любую механическую обработку: сверление или резание, – возможна искра, которая вызовет взрыв. Нужно удалить остатки горючих веществ изнутри емкости.

Отвинчивание вентиля

Бывает довольно трудно отвинтить вентиль. За долгие годы эксплуатации между элементами образуются довольно прочные связи, часто наблюдается диффузия одного металла в другой. Нужно поступить так.

Закрепить баллон от возможного поворота вокруг оси. Здесь используют ремни или толстая проволока.
На вентиль устанавливается газовый ключ (№ 2).
Его можно удлинить трубой примерно на 1 м.
Выбрать положение так, чтобы у полученного рычага был ход не менее 40…50 см.
Резко надавить на рычаг, создать ударную нагрузку.

В большинстве случаев подобный подход оказывается эффективным. Чтобы облегчить срывание вентиля можно обстучать горловину молотком.

Баллон заполняется водой. Она выдавит наружу все имеющиеся горючие вещества. Теперь можно разрезать газовый баллон.

Внимание! Все процедуры желательно проводить подальше от жилой территории. Выделяется довольно неприятный запах.

Из чего состоит угольный гриль

Гриль простой модели имеет металлический каркас и крышку

Но наиболее важной деталью является решётка. Она изготавливается из прочного алюминия или нержавеющей стали, и служит площадкой для мяса или других продуктов

Решётки предназначены для готовки мяса

Усовершенствованное устройство, называемое смокер-грилем, включает в себя несколько отсеков, благодаря чему становится многофункциональным. Оно может быть и грилем, и барбекю, и устройством для горячего и холодного копчения. В этом устройстве есть не менее двух камер, так как в одной сгорает топливо, а в другой жарится мясо или иной продукт. Друг с другом эти отсеки сообщаются последовательно или параллельно.

Смокер-гриль состоит из двух камер, что позволяет лучше зажаривать продукты

От того, где находятся камеры, ничего не изменяется: всё равно дым, идущий от испепеляющегося топлива, попадает на продукты. Тип готовки зависит от способа поступления дыма на продукты:

для горячего копчения дым направляют сразу на мясо;
для холодного копчения разные камеры соединяют дымоходом, который остужает воздух;
для получения блюд гриль готовят продуты над открытым жаром от горящего древесного угля и распахнутой (или затворенной) крышке.

Отличия от мангала и барбекю

Между собой гриль, мангал и барбекю похожи по способу приготовления пищи: продукты готовятся на углях и жаре. Но у мангала нет решётки, куда выкладывают мясо и овощи. Вместо неё используются специальные выемки на стенках и шампуры, причём используется он исключительно для готовки шашлыков.

Мангал используется для приготовления пищи на шампурах

Барбекю — это мангал с положенной поверх камеры решёткой. Чтобы превратить его в гриль, нужно добавить крышку. Она является регулятором температуры. Посредством крышки интенсивность жара можно увеличивать или уменьшать, добиваясь идеальных условий для готовки блюда.

Гриль представляет собой конструкцию с решёткой

Изготовление мангала из пропанового баллона: чертежи с размерами

Самый удобный вариант — это воспользоваться газовой горелкой, но вот не у всех она имеется дома. Зато болгарку найти намного проще. Нужно наметить границы, по которым вырезается крышка:

Отступите от швов, которые соединяют дно и основание, не менее 5 см.
Прочертите линию разреза.
Пропил делаете от центра к краю. Если используется болгарка, то диск должен быть расположен под прямым углом к плоскости баллона.

Для работы потребуется несколько дисков, так как толщина стенок пропанового баллонов большая, да и температура немаленькая. Чтобы сэкономить материал, нужно проводить резку не полностью, оставляя небольшие участки. Впоследствии при помощи зубила перерубаете эти остатки стенки емкости.

Заранее прикиньте, какой высоты у вас будет конструкция. Упоминали, что в качестве декоративной подставки подойдет основа от швейной машинки. Но если таковой нет, делаете из труб ножки, прикрепляя их к днищу основания мангала. Первоначально крепите ножки с помощью болтов (резьба должна выходить наружу). При необходимости лишнюю часть болтов срезаете и окончательно ножки привариваете к основанию. Снизу привариваете к ножкам металлические планки, чтобы в трубы не попадала грязь.

Если не планируете использовать мангал на земле, то лучше сделать регулируемые ножки. Для этого к каждой привариваете гайки, чтобы их плоскости совпадали и были параллельны основанию, на котором планируется установка. В качестве регулятора выступят болты, закручиваете их до упора. После чего, в зависимости от основания, выкручиваете на несколько оборотов, добиваясь устойчивого положения конструкции. Аналогичная регулировка предусмотрена на стиральных машинках, ванных, холодильниках и другой бытовой технике.

Дрелью делаете отверстия под петли, фиксируете при помощи заклепок и привариваете. В случае, если посадить только на заклепки, под действием высоких температур крышка рано или поздно отпадет. Можно без петель — съемная крышка, устанавливаемая сверху на основание. Но предусмотреть придется 4 планки, которые не дадут ей проваливаться. В верхней части крышки делаете отверстия и устанавливаете одну или две ручки. Они должны изготавливаться из жаропрочных материалов. Самый простой вариант — металлический прут. Его выгибаете и привариваете с тыльных сторон мангала, чтобы можно было вдвоем при необходимости перенести конструкцию.

В качестве ограничителя подойдет отрезок трубы или уголка. Он не позволит крышке перекинуться в обратную сторону и завалить всю конструкцию с шампурами и мясом. Для фиксации можно использовать 1-2 отрезка цепи. При сборке сначала фиксируете все элементы конструкции при помощи струбцин. Благодаря этому не будет зазоров, внешний вид окажется привлекательным, даже несмотря на простоту. Мангал из газового баллона своими руками сделать можно за 3-4 часа, если имеются все необходимые материалы и инструменты. Вот вам видео с пошаговой инструкцией и всеми размерами:

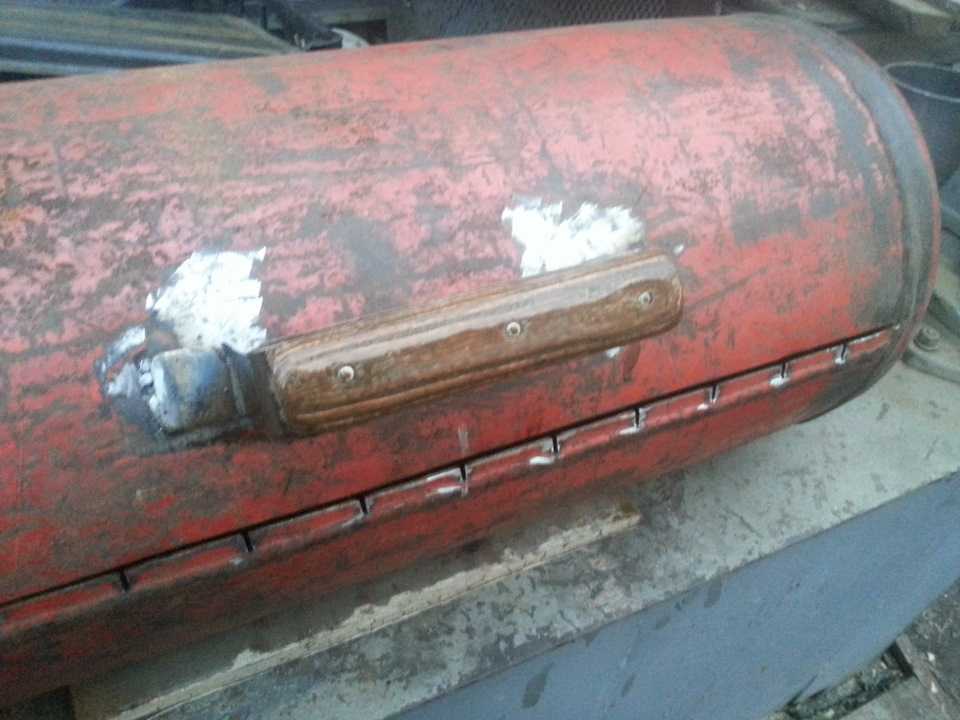

Приварка ручек и крышки

Стоит подчеркнуть, что не обязательно делать мангал с крышкой, можно обойтись и без нее. Но, если вы все-таки решили сделать шашлычницу с крышкой, то это правильный выбор. Благодаря крышке можно загасить пламя и уберечь внутреннюю часть гриля от попадания влаги.

Для того, чтобы крышка открывалась и закрывалась, вам понадобится пару прочных петель. В зависимости от выбранного количества петель, размещаются они на равно удаленном друг от друга расстоянии. Одна часть петли приваривается к поверхности гриля, а другая часть непосредственно к самой крышке. О правилах монтажа теплицы из поликарбоната расскажет этот материал.

При определении высоты тоже, важно учесть несколько нюансов:

удобство транспортировки гриля в транспорте;
комфорт при готовке блюд.

Если сделать слишком длинные ножки, мангал попросту не поместится в автомобиль. Если выбрать короткие ножки, вам будет не комфортно работать с грилем. В этом вопросе главное найти золотую середину. Практика показывает, что оптимальная высота конструкции составляет около 40 см.

Для того, чтобы изготовить ножки, можно выбрать обычную трубу, предварительно нарезанную на равные части. Чтобы концы ножек не углублялись в землю, на их концах сделайте плоские площадки. Для этого подойдет лист металла определенной толщины.

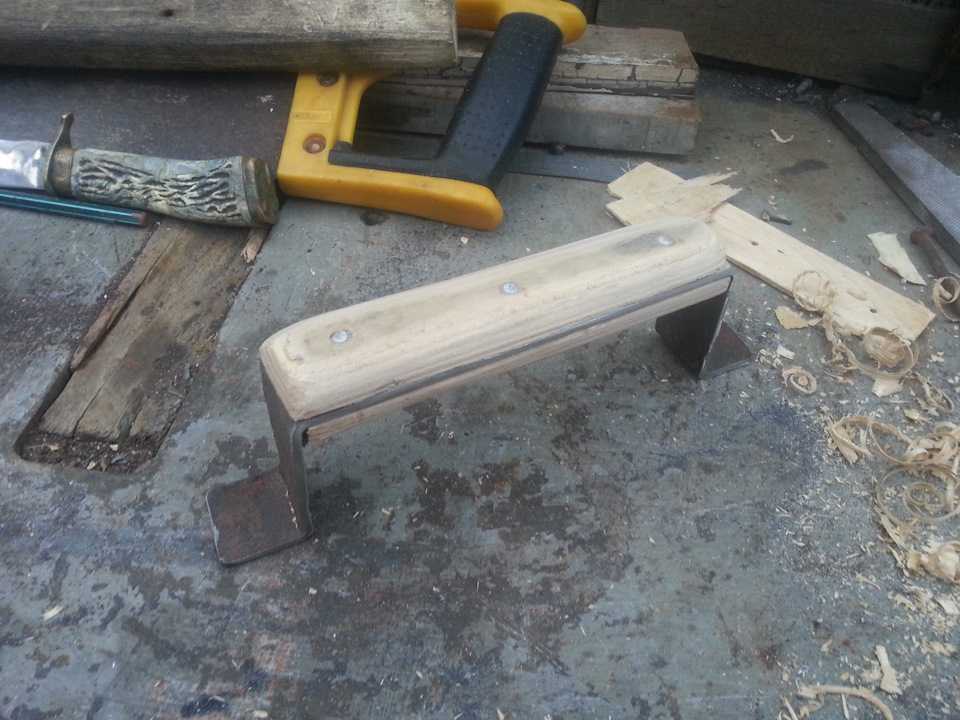

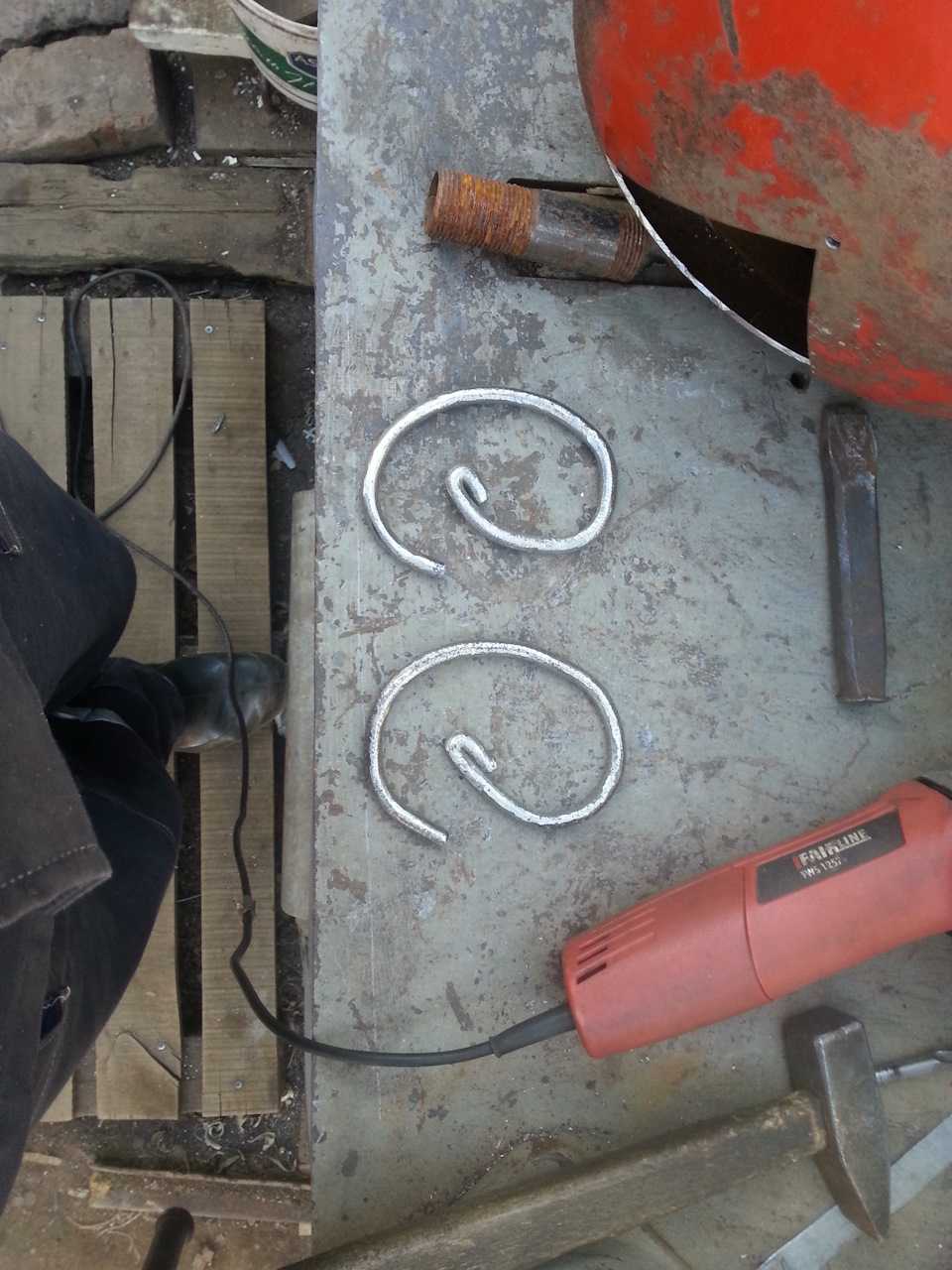

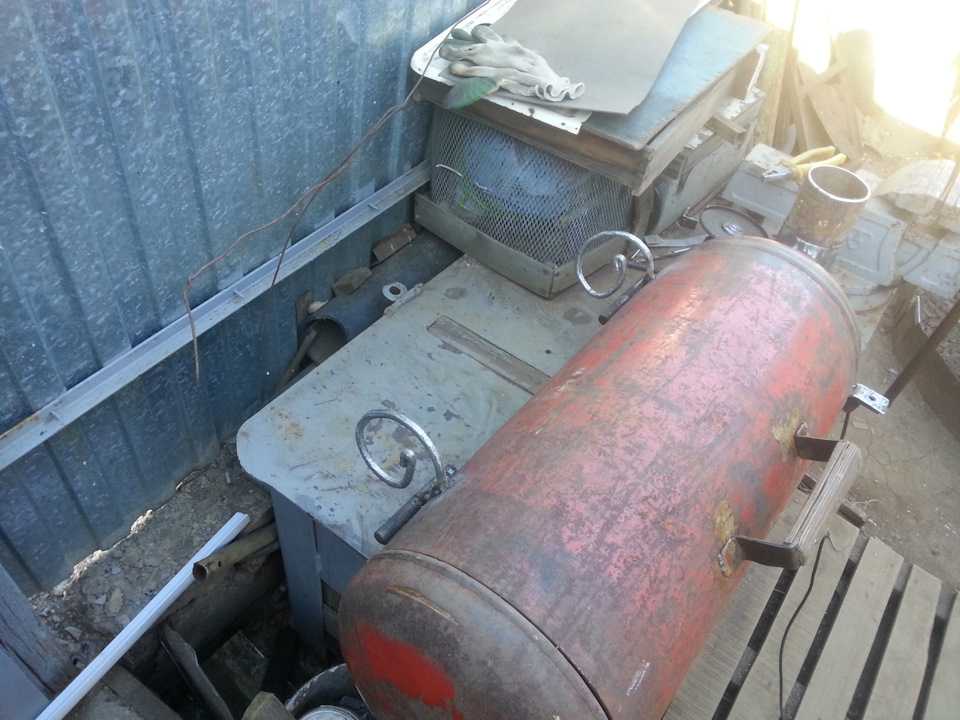

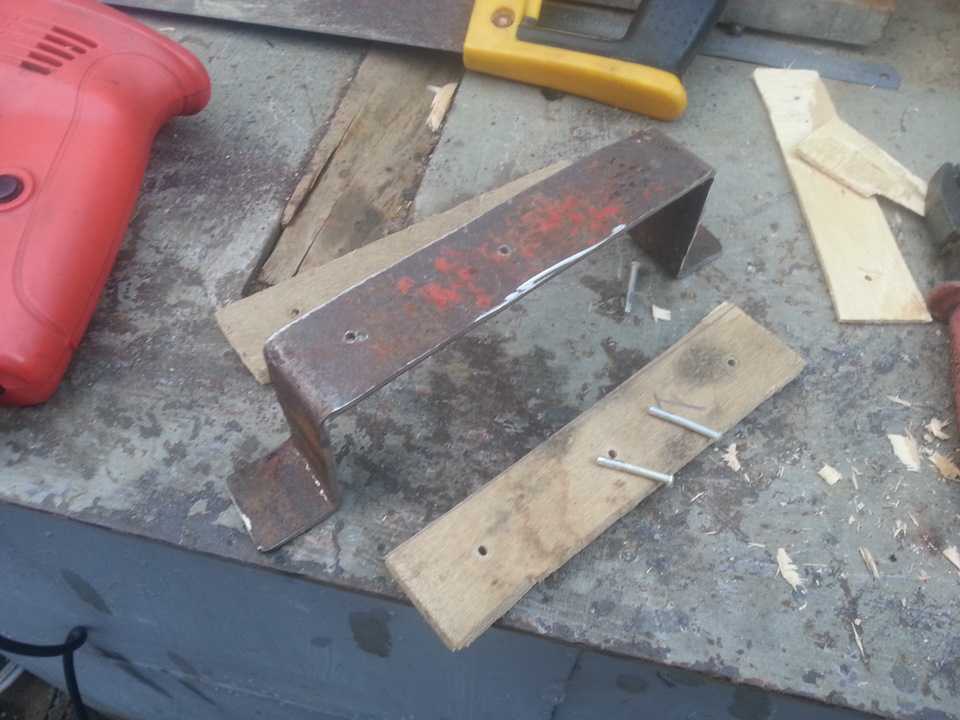

Ручки, при помощи которых удобно подымать гриль и открывать крышку, то их можно изготовить собственноручно или приобрести в магазине. Желательно использовать металлические ручки, так как они прослужат намного дольше и не придут в негодность из-за воздействия высоких температур. Про выращивание имбиря в домашних условиях читайте здесь.

С чего начать?

Первым делом нужно отыскать подходящий баллон для сжиженного газа. Это не составит большого труда, если вы хоть раз заправляли плиту газом из баллонов. Достаточно лишь заглянуть в свой гараж. Если вы не имеете в распоряжении пустой емкости для хранения сжиженного газа, не беда, пустой баллон можно приобрести в пунктах сбора металла. Чтобы изготовить качественный гриль, вам потребуется емкость 50 литров.

Смиритесь с тем, что изготовленный мангал не будет выглядеть презентабельно. Но это отнюдь не повлияет на качество приготовленного шашлыка. Конечно же, если приложить чуть больше усилий и внимательности в процессе изготовления гриля, то он будет иметь более опрятный вид. Необходимо предусмотреть место для размещения мангала или гриля.

Также стоит учесть то, что начало предстоящих работ предусматривает наличие сварочного аппарата, без него просто не обойтись. Если у вас нет данного оборудования, можно обратится за помощью к специалисту по сварочным работам. На сегодняшний день это не проблема. Существует масса объявлений, где высококвалифицированные сварщики предлагают свои услуги за сравнительно скромную плату.

Даже пустой баллон может иметь внутри остатки газов или конденсат. Чтобы его полностью опустошить достаточно лишь открутить вентиль и подождать пока газ полностью не выйдет. Эти действия нужно делать на свежем воздухе, не выбирайте для этого закрытые и тесные помещения. Также необходимо убедится, что поблизости нет источников открытого огня или искр, ведь это может привести к самовоспламенению газа.

Для определения того, что газа не осталось в емкости, необходимо использовать раствор мыльной воды. Если помазанный мыльным раствором клапан не выделяет пузырьки, в таком случае дело сделано, емкость совершенно пуста. Но на этом еще не все.

Далее, необходимо перевернуть баллон клапаном вниз, чтобы накопившийся внутри конденсат мог полностью выйти наружу. После этого емкость необходимо заполнить до верха обычной водой и оставить на пару дней. Для этого пригодится обычный шланг с напором воды. Как правильно класть тротуарную плитку своими руками на бетон расскажет эта статья.

Лишь после вышеприведенных действий последующие работы с емкостью будут максимально безопасными. Стоит подчеркнуть, что упомянутые действия обязательны к выполнению, от этого зависит ваша безопасность и окружающих людей.

После этого можно приступить к не менее важному моменту – созданию чертежа или проекта. Этот процесс индивидуальный, так как каждый человек может для дальнейшего удобства пользования мангалом внести некоторые коррективы в чертеж

Определите все основные параметры будущего изделия и запишите их на листе бумаге. При этом ничего не должно быть упущено.

Также стоит позаботиться о том, чтобы под рукой были все необходимые инструменты, к которым относятся:

электрическая дрель;
болгарка с диском по металлу;
отвертка или шуруповерт;
петли нужных размеров;
труба;
металлические заклепки;
аппарат для сварочных работ.

Естественно, главное, что еще потребуется, это сам баллон. Как упоминалось выше, предпочтительно использовать емкость на 50 литров, однако можно выбрать и баллоны меньших размеров.

Пошаговая инструкция по изготовлению своими руками

Распиливание. Это наиболее ответственный этап, так как от его качества зависит внешний вид будущего мангала и его эксплуатационные характеристики. С помощью болгарки необходимо сделать разрезы строго по намеченным линиям. Предварительно следует открутить полностью вентиль разводным ключом или срезать болгаркой, поливая водой для предотвращения случайного возгорания остатков газа от искры.

Распиливание баллона болгаркой по намеченным линиям

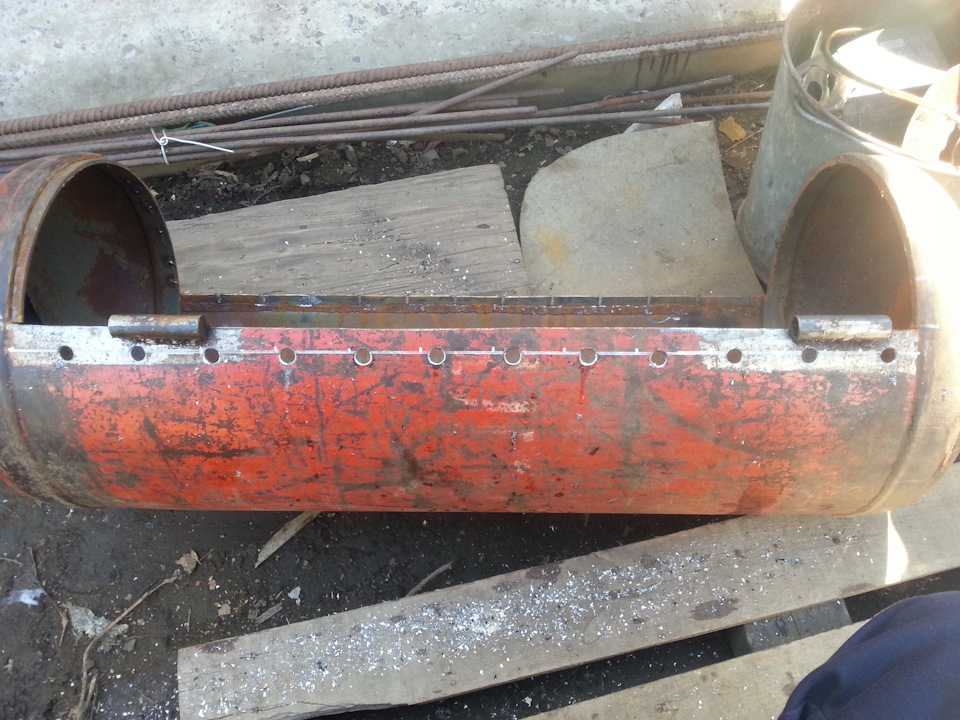

Приваривание петель к крышке мангала

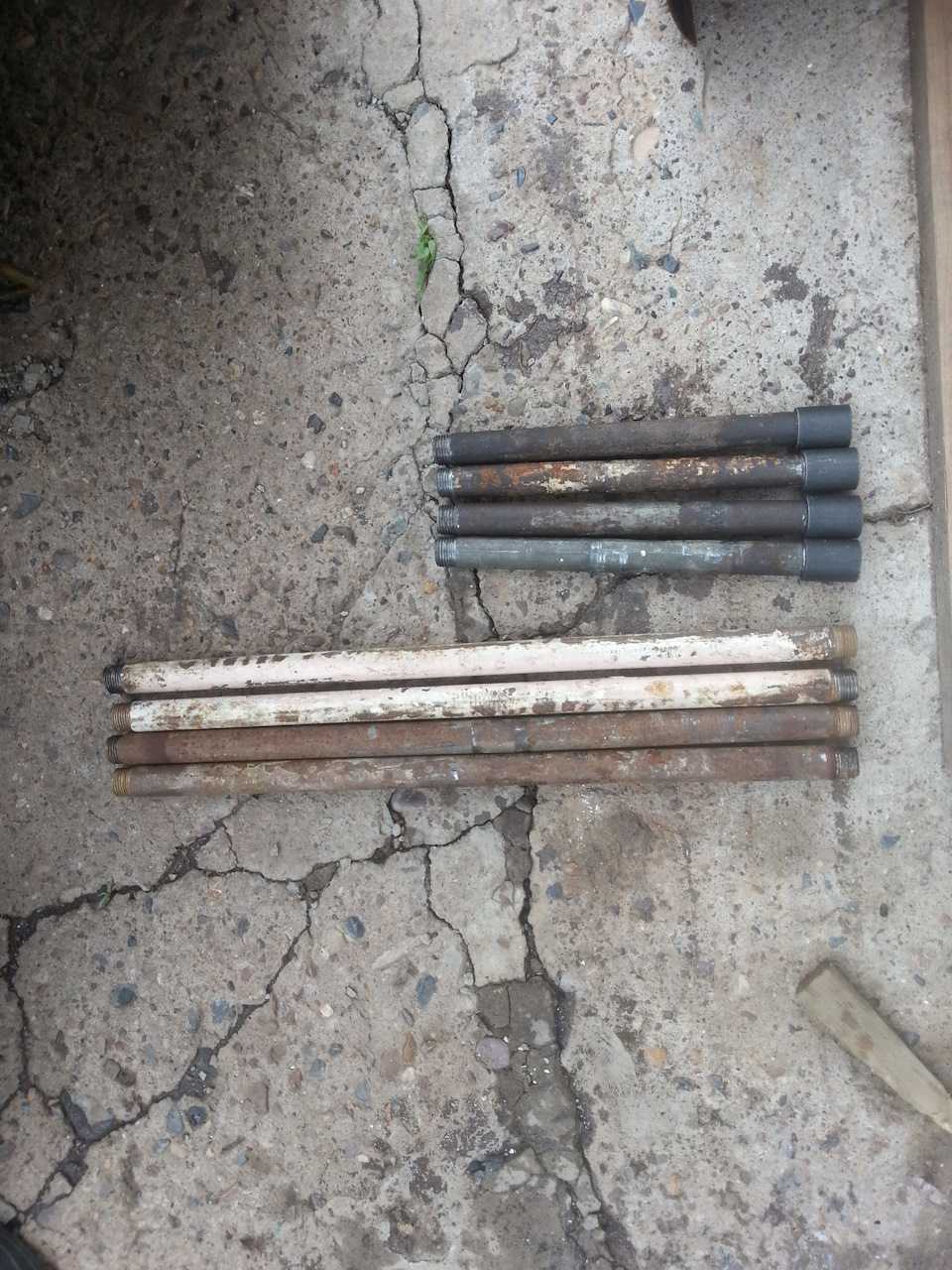

Изготовление ножек для мангала

Привариваем уголок к ножкам для создания прочности и исключения деформации баллона

Ножки для мангала — коптильни со старой швейной машинки с колесиками

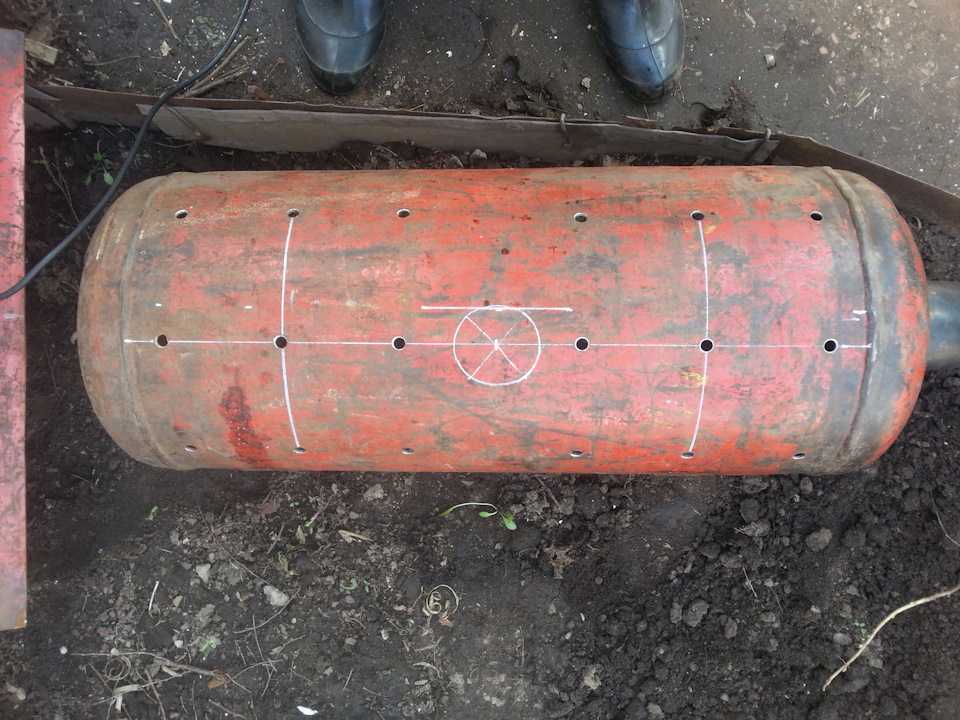

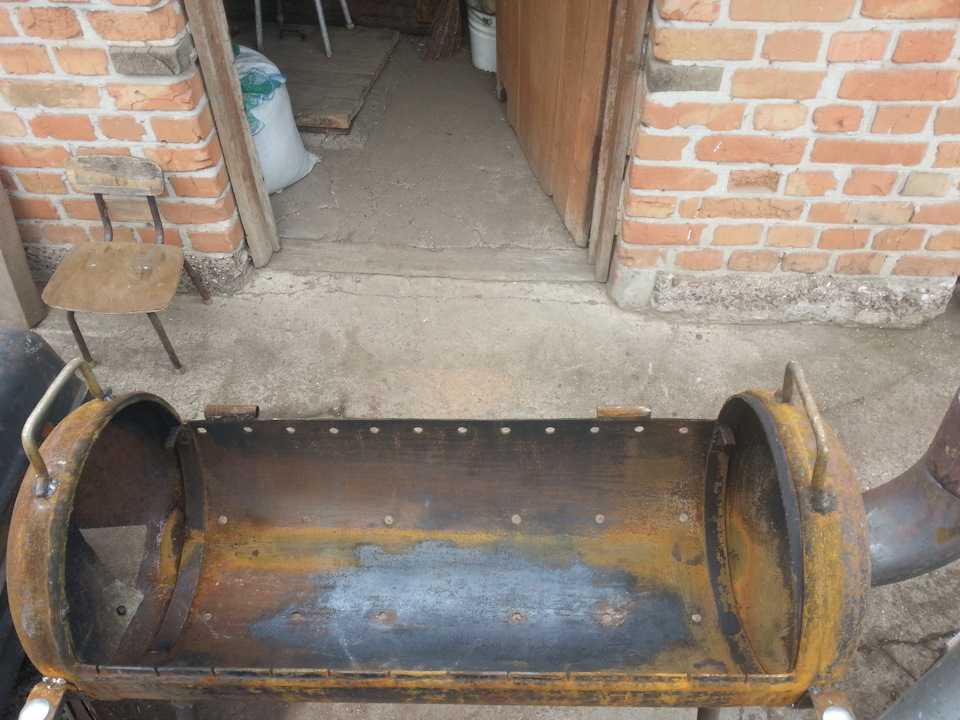

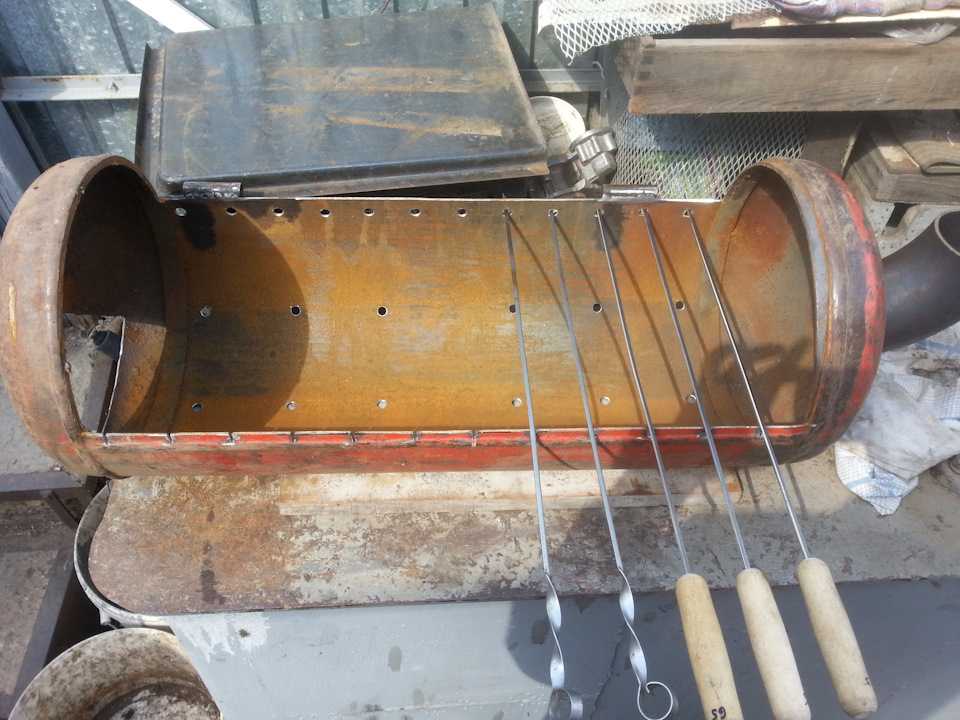

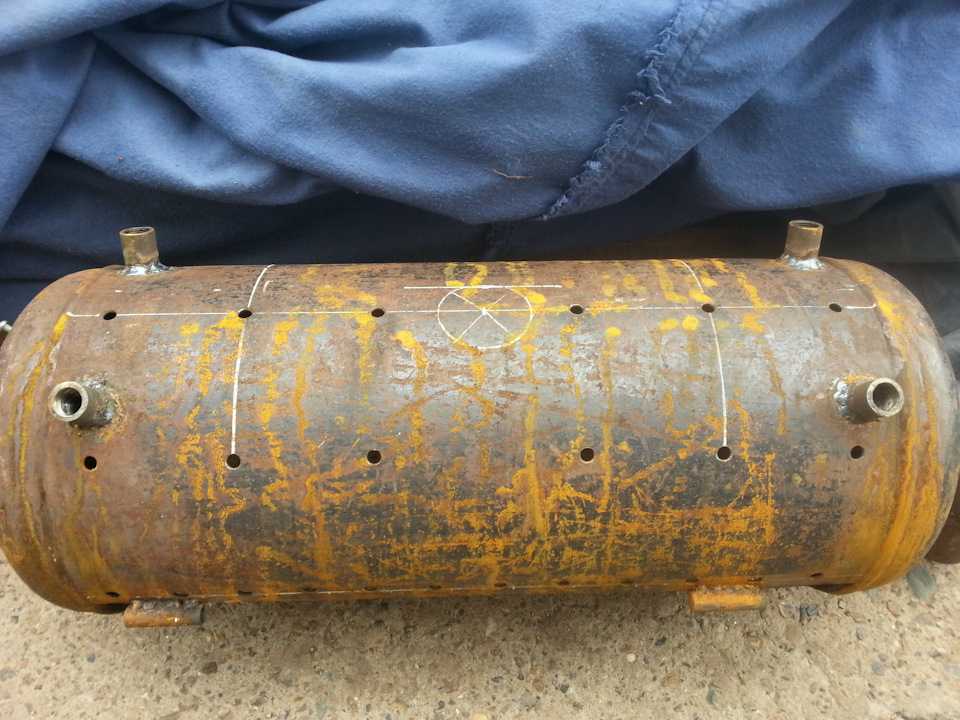

Отверстия в баллоне для системы вентиляции

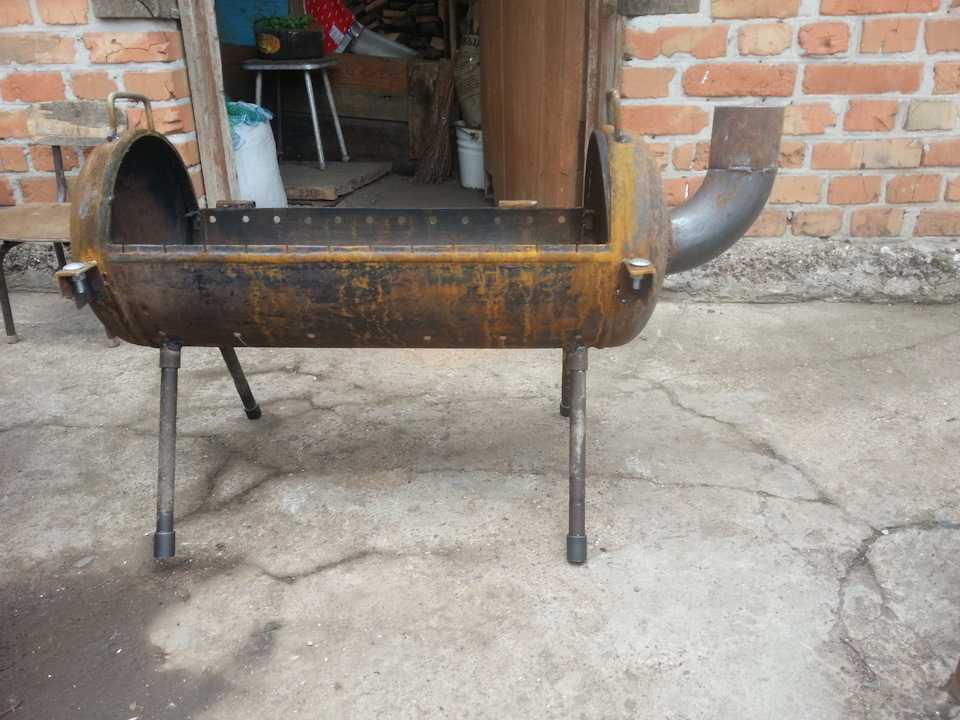

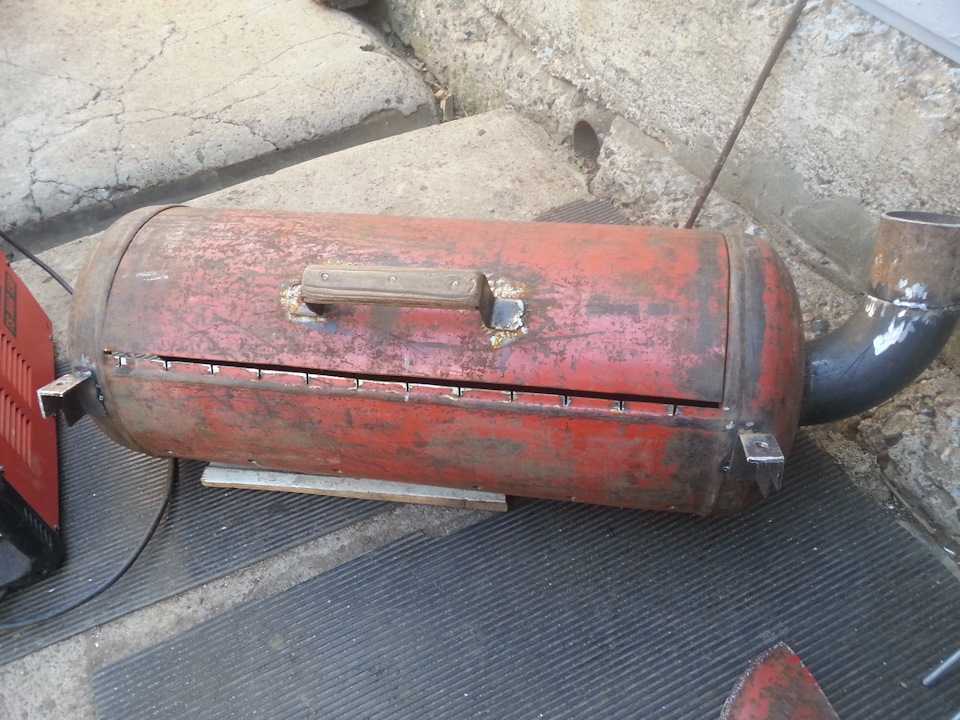

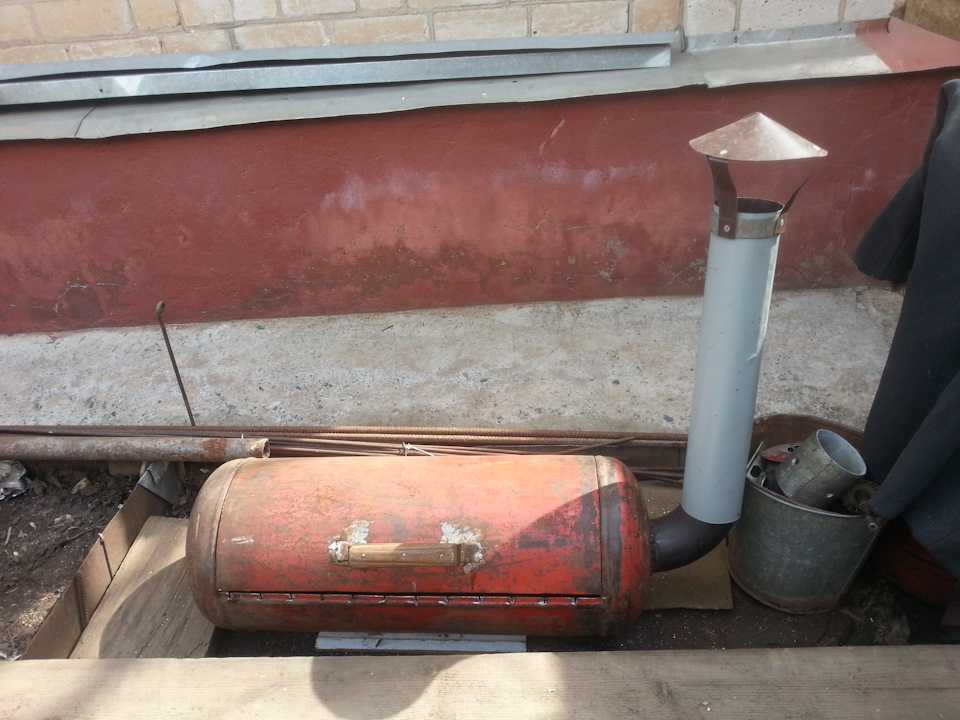

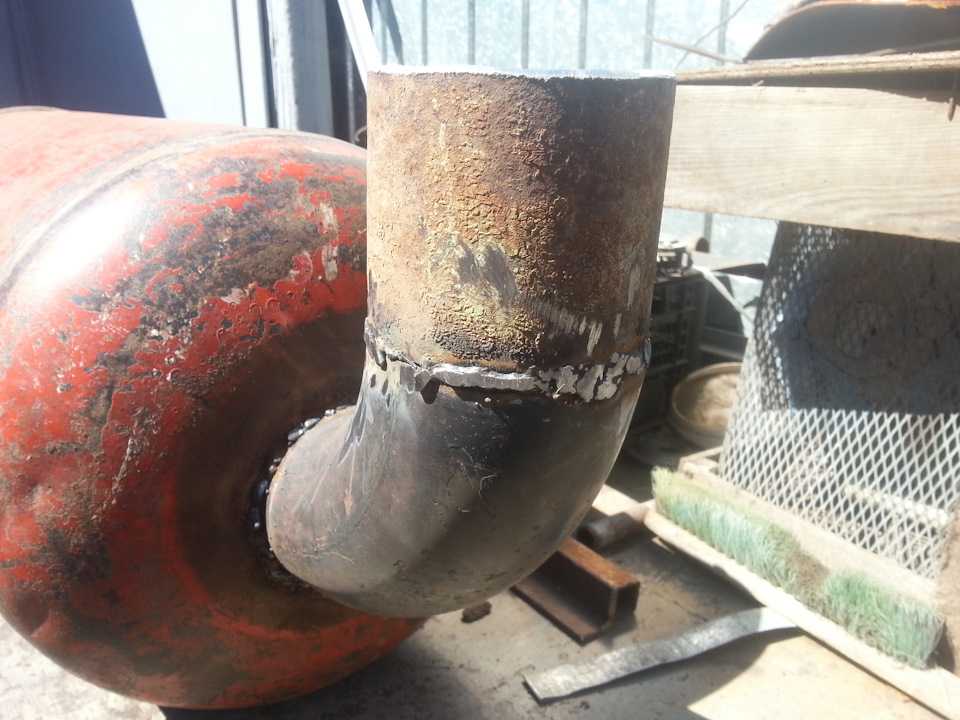

Дымоход на торце мангала из газового баллона

Как сделать с коптильней

Если хорошо постараться и приложить некоторые усилия, то ваш мангал может превращаться в домашнюю коптильню. Главным условием любой коптильни является полная герметичность.

Делается она, так же как и мангал, но только к ней добавляется топка, которую изготавливают из железного листа или небольшого газового баллона. Для этого часть днища мангала спиливают и приваривают к нему топку.

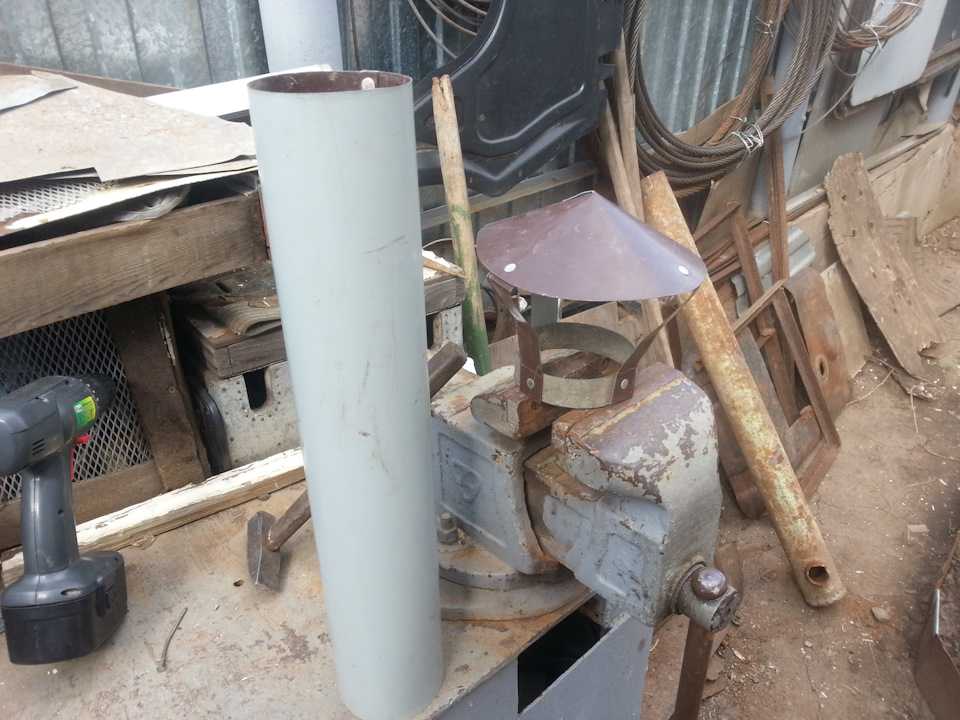

Дымоход является основным элементом коптильни. Его можно сделать самостоятельно или купить в магазине специальную трубу.

Мангал — коптильня с дымоходом из двух газовых баллонов

К процессу копчения можно будет приступать уже после того, как вы полностью прокалите мангал и топку дровами, чтобы запах газа метана полностью выветрился и не пропитал мясо или рыбу во время копчения.

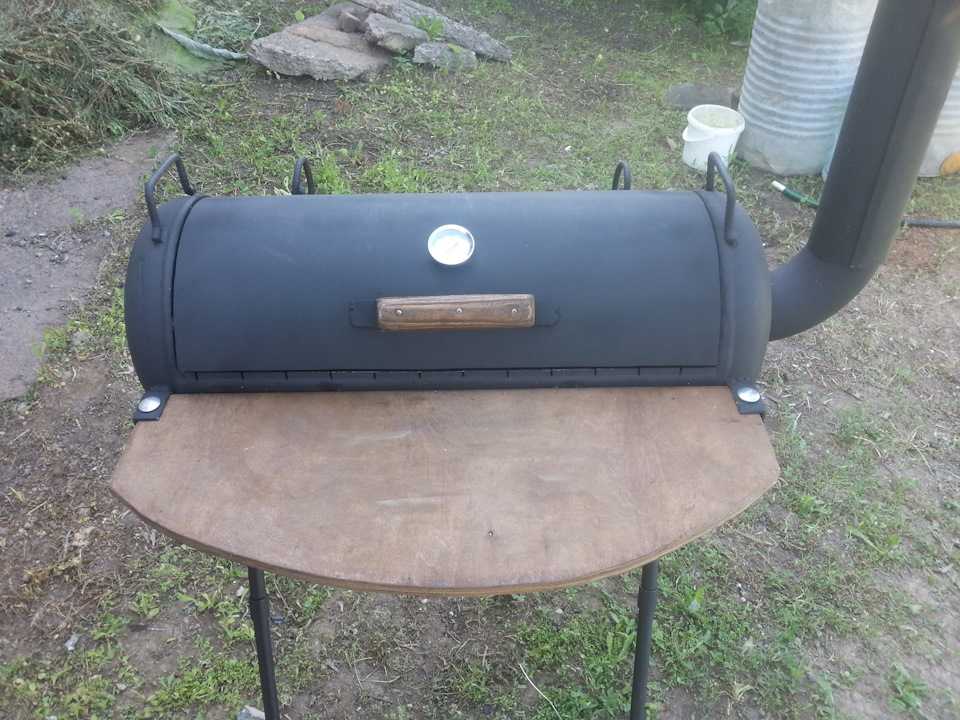

Выбор вида краски

Для окрашивания мангала из баллона лучше всего использовать термостойкие краски, так как максимальная температура в нём может достигать более 700 градусов. Для этого надо внимательно прочитать инструкцию.

Краски должны защищать металл от проявления ржавчины, а также от перепадов температур при попадании воды на его раскалённую поверхность.

При нагревании краска не должна выделять вредные для организма человека вещества и не вступать в химическую реакцию с другими веществами.

Термостойкая краска для окрашивания мангала

Этапы покраски

Перед началом окрашивания поверхность баллона следует очистить от старой краски с помощью дрели и специальной металлической насадки или наждачной бумаги.
Затем всю поверхность обезжирить спиртом, ацетоном или растворителем.
Краску перед нанесением необходимо хорошо перемешать до получения однородной консистенции и удаления возможных осадков и сгустков. Если краска слишком густая, то можно разбавить её небольшим количеством растворителя.
Наносить краску можно кистью или валиком в несколько слоёв, до получения красивой и гладкой поверхности. Каждый слой должен просыхать от получаса до двух часов в зависимости от вида краски.

При окрашивании мангала на улице температура воздуха не должна быть ниже 20 градусов и выше 40, так как при минусовых температурах краска начнёт замерзать, а при слишком высоких моментально сохнуть.

Акриловые жаростойкие краски сегодня являются наиболее востребованными и выпускаются они в аэрозольных баллонах. Благодаря уникальному составу они считаются наиболее безопасными, быстросохнущими, эффективными и долговечными. Также они обладают антикоррозийными свойствами.

Краску нельзя распылять вблизи открытого огня и во время работы необходимо надевать респиратор для защиты органов дыхания.

Распыляется на расстоянии 20 сантиметров и наносится в несколько слоёв. Время высыхания каждого слоя примерно 2 часа.

Палитра цветов достаточно большая, но самыми популярными всегда остаются чёрный и серебристый цвета.

Акриловая термостойкая краска для мангала

Как сделать мангал коптильню из газового баллона: советы и описание шагов

Важно! У мангалов из данного сырья есть еще один весомый плюс – они имеют стационарную или съемную крышку: такая конструкция не даст шашлыку намокнуть во время непогоды.

Самодельный агрегат прекрасно подходит для эксплуатации на даче, для загородного участка, а также в качестве передвижной жаровни – если использовать маленькую емкость, то конструкцию можно брать с собой на природу.

Мангал из газового баллона: минусы

Многие люди отказываются от подобной затеи в виду определенных факторов. Они предпочитают находить сложные решения, используя листы оцинкованной стали для самостоятельного изготовления устройства. Такое отношение сформировано минусами:

крупные габариты – не каждой семье требуется наличие такого огромного барбекю;
большой мангал нельзя перемещать или увозить с собой;
невозможность использования дров – применяется только уголь.

Первые два минуса решаются применением приборов меньшего диаметра, например, изделием на 5 литров

При работе стоит проявлять меры предосторожности, ведь ранее в сюда был закачен газ, поэтому имеется риск возгорания

Как разрезать газовый баллон для мангала: начальный этап работы

Процесс разреза должен сопровождаться полным соблюдением правил безопасности. Приобрести конструкцию можно по объявлению на сайтах. После покупки можно приступать к выполнению задач:

Слейте остатки пропановой смеси – запах у массы не самый приятный, поэтому работать лучше вдали от жилого помещения. Откройте вентиль и положите изделие на землю.
Залейте прибор водой из шланга, присоединенного к крану, и оставьте на 1 сутки.
По истечению указанного времени срежьте кран ножовкой по металлу и еще раз промойте изделие водой.
Перед тем как пилить сделайте разметку по чертежу.
Пропилы делают по 3 сторонам, а с четвертой стороны оставляют место для петель.
Наварите петли и пропилите четвертую сторону – дверца готова.

На будущую крышку наварите петли «с ушками», потом приделайте удобную ручку.

Мангал из газового баллона Паровоз: особенности изготовления

Фото: Мангал из газового баллона паровоз

Оригинально и стильно выглядит мангал-барбекю и одновременно коптильня для казанов в виде паровоза. Изделие великолепно дополняет экстерьер дома и украшает участок. Для конструкции идеально подходит пустая емкость от пропана – она послужит основной частью модели.

Важно! Конструкция будет выполнять сразу несколько функций: возможность готовить шашлыки, жарить на открытом огне, готовить под крышкой и коптить мясо.

Универсальный паровоз можно изготовить своими руками. Перед тем как самостоятельно сделать мангал из газового баллона по пошаговой инструкции, необходимо дополнительно подготовить стальные трубы разного диаметра, листвой металл, профильную трубу, арматуру, прутья, уголки и крепежи. Из инструментов пригодится болгарка, напильник, сварочный аппарат, дрель и молоток. Работа идет в такой последовательности:

Сборка рамы. Из профильных труб с помощью сварки изготовьте основание для локомотива, а из обрезков – имитированные колеса.
Корпус. Его делают из емкости от пропана: сначала пропилите дверцу, наварите петли и ручки. Если паровоз будет иметь несколько отделений – смастерите несколько дверок.
Сектор для копчения. Чертеж мангала с казаном делают из металла – он располагается в задней части и предназначен для размещения емкости. Здесь пригодится оцинкованная сталь.
Завершающим этапом станет декор. Над коптильней предусмотрите небольшой навес. Спереди можно приварить завитки из меди. Дополнительно можно соорудить кованые элементы по бокам локомотива.

Если в конструкции присутствует печь для копчения, то спереди паровоза нужно продумать дымоход. Он изготавливается из обычной оцинкованной трубы и одновременно служит дополнительным элементом декора.

Что нужно приготовить для работы?

Для начала работ необходимо подготовить инструменты, а также вспомогательные расходные материалы.

✹ Инструменты для выполнения работы:

углошлифовальная машинка (УШМ, болгарка) с набором отрезных и зачистных дисков;
сварочный аппарат с электродами. Практика доказала, что современные инверторные устройства могут производить сварку при постоянном токе в тонкостенных изделиях;
рулетка и другие измерительные приборы помогут разметить заготовки;
токарный станок позволит выточить петли и рукоять. Можно и купить необходимые приспособления;
электродрель со сверлами по металлу;
электрошуруповерт позволяет быстро собирать отдельные детали в узлы и целую конструкцию;
заклепочник вытяжного типа применятся для создания неразъемных соединений;
карандаш и чертилка, а также мел помогут размечать заготовки;
защитные приспособления: маска сварщика, фартук, перчатки, очки или маска для выполнения слесарных работ, респиратор.

✹ Материалы для работы:

баллон на 50 л газовой смеси;
катаные уголки, профильные трубы;
металлический прут диаметром 8…16 мм;
метизы: саморезы, винты и болты с гайками;
краска огнеупорная, жидкость для смывания загрязнений и жира;
черенок от лопаты или иного садового инструмента.

Материалы и инструменты для мангала

Основа конструкции — газовый баллон, объем его — 50 л. Высота — 1,2 м, а этого достаточно, чтобы впоследствии жар долго держался. И без труда можно будет уместить пару больших решеток для барбекю (актуально для приготовления большого количества мяса). Внешних повреждений на баллоне не должно быть, иначе мелкие очаги коррозии под воздействием высокой температуры и открытого огня превратятся в дыры. Не сразу, но спустя несколько лет активного использования такая участь ждет металл. А если решите готовый мангал покрыть слоем термостойкой краски, дефекты вылезут наружу. Дыры можно будет заварить, но внешний вид от этого испортится. Для работ вам потребуются инструменты и материалы:

дрель электрическая;
болгарка;
трубный ключ;
зубило и молоток;
отвертки;
труба металлическая;
петли для дверей;
уголок металлический.

В качестве ножек для мангала может подойти каркас от старой школьной парты, стойки от швейной машинки. Можно использовать и самодельные из уголка или профтрубы, арматуры. Если мангал устанавливается на постоянное место, то можно выложить подставку из кирпича. Предусмотрите только, чтобы снизу можно было легко выбирать золу.

Классификация устройств

Существует несколько различных вариантов газовых грилей.

Переносные

Это самый распространенный и практичный тип печей. Он установлен на двух колесах, легко перемещается, имеет хорошую устойчивость. Мобильный гриль можно переставлять с одного конца сада или террасы в другой, а затем хранить в защищенном гараже. Другое преимущество таких моделей — возможность поворачивать печь в зависимости от направления ветра.

Важно! Чтобы правильно расположить конструкцию, выберите устойчивую и ровную поверхность, открытую площадку подальше от любого топлива. Избегайте также близости стен и деревьев

Встроенные, на манер наружных печей

Интегрированные или встроенные, комнатные гриль-устройства похожи на наружные печи. Они снабжены прикрепляемой крышкой и подпитываются газом природного происхождения из централизованного газопровода. Такие печи устанавливаются в специально изготовленные кухонные острова или стойки.

Фото 1. Приготовление пищи на летней кухне при помощи встроенного газового гриля Napoleon BIPRO-825.

Туристические

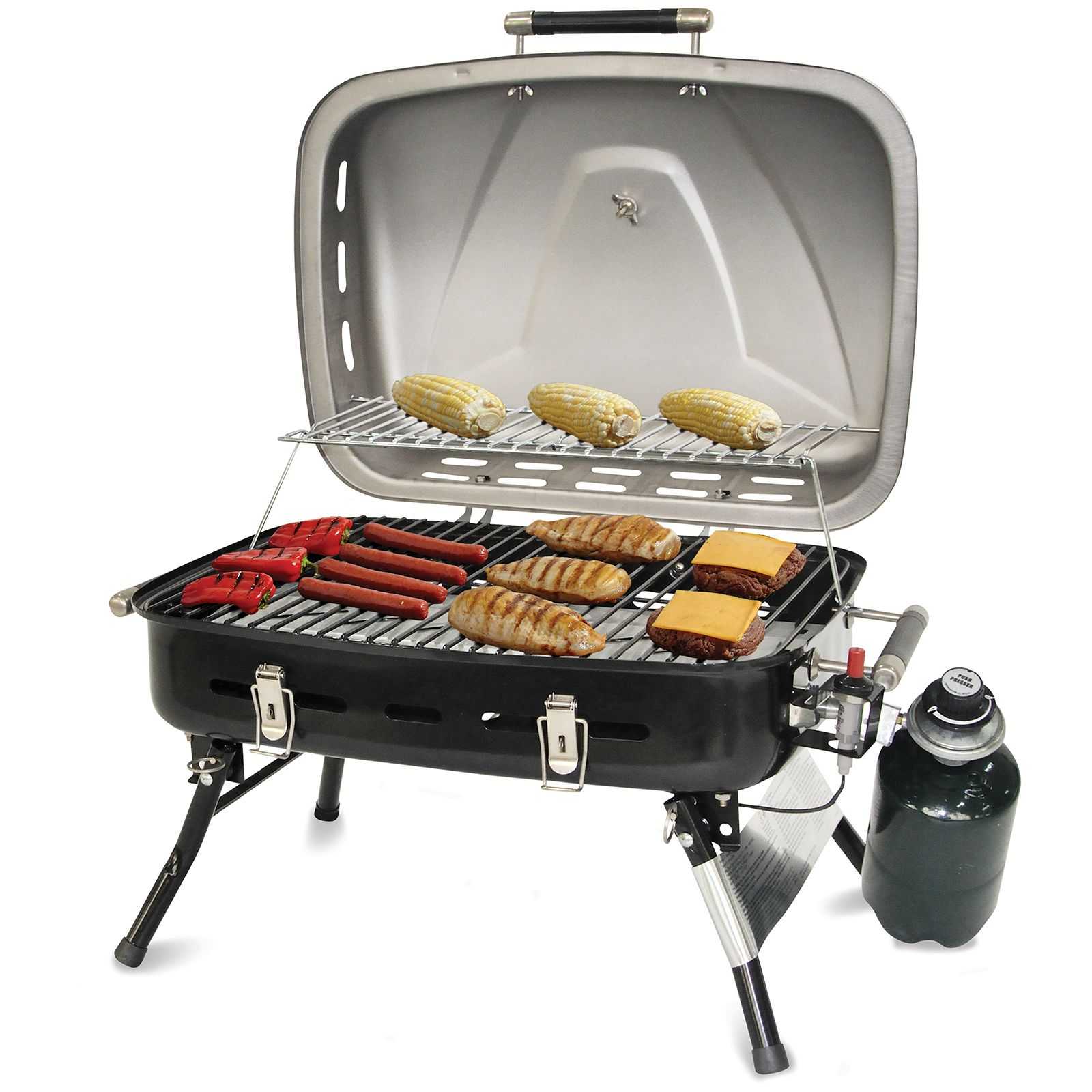

Портативный туристический гриль — самая простая модель газовой печи. Поставленная на три или четыре ножки различной высоты, она легко переносится и может сопровождать вас в туристических поездках или на пикник.

Для удобства транспортировки некоторые модели имеют одну или две ручки или даже полностью складываются. Ножки могут быть фиксированными или складными, как правило, они довольно прочные для того чтобы обеспечить равновесие.

Для установки портативного устройства важно найти подходящую ровную поверхность

Газовый гриль-мангал

Основное отличие газового мангала от туристического гриля — его прямоугольная форма и отсутствие крышки. По этой причине чаще всего для готовки на мангалах продукты нанизывают на шампуры, которые ставят поверх корпуса.

Такой мангал можно купить в магазине, потратив совсем небольшую сумму, или сделать своими руками, присоединив к нему баллон с газом.

Отсутствие крышки в такой печи заставит чаще переворачивать шампуры для более равномерной прожарки, а количество поступающего газа регулировать невозможно.

Как сделать газовый гриль своими руками, чертеж

В зависимости от размеров и поставленной цели технология изготовления будет отличаться.

Схема 1. Для приготовления шашлыка и блюд из небольших кусков на обычной кухне можно изготовить простейший газовый гриль. В роли нагревателя выступает домашняя газовая плита, но на её поверхность будет стекать жир и сок. На плиту устанавливается старая кастрюля высотой минимум 15 сантиметров с отрезанным дном, сверху на кастрюлю устанавливается решётка или сетка из нержавейки.
Схема 2. Для приготовления блюд из крупных кусков мяса, больших порций и использования на открытом воздухе придётся делать мобильный гриль с отдельной горелкой и возможностью подключения к газовому баллону. Такой гриль должен иметь крышку, регулировку температуры, массивную решётку.

Фото 1. Чертёж газового гриля, изготовленного из металлической бочки. Устройство оснащено вертелами, работающими на электричестве.

Готовим инструменты

В зависимости от материалов, которые доступны, набор инструментов может отличаться. Для изготовления простейшего гриля нам понадобится слесарный инструмент — молоток, пассатижи, пилка по металлу, дрель. Чтобы сделать хороший автономный гриль, придётся добавить:

Измерительное оборудование — штангенциркуль, линейка, циркуль, уровень.
Сварочное оборудование — для соединения нержавейки можно использовать специальные электроды или TIG-сварку в среде аргона. Если нет доступа к таким технологиям, гриль можно изготовить из железа, оно потребует простого сварочного аппарата.
Оборудование для резки металла. В гараже все работы по подрезке и подгонке делаются «болгаркой» или плазморезом.
Набор лерок и метчиков желателен, но при их отсутствии можно обойтись сварными прихватками.

Внимание! Пользуйтесь инструментами, соблюдая технику безопасности!

Порядок работ

Чтобы газовый гриль получился оптимальным по размерам и радовал качеством готовки, все элементы должны быть соразмерны и хорошо подогнаны.

Корпус можно изготовить из подходящей ёмкости из пищевой нержавейки или широкой эмалированной кастрюли.

Оптимальный диаметр выбирается исходя из требуемой мощности, для готовки хорошего стейка подойдёт ёмкость диаметром 40—50 см.

Эмалированная кастрюля, кег от пива, корпус от старого ресивера — все можно пустить в ход.

Для сбора жира лучше установить поддон.

Реализовать можно различными способами — поставить внутрь кастрюли металлическую тарелку соответствующего диаметра, сделать съёмное дно или насверлить в донышке кастрюли отверстий и поставить её на поддон большего диаметра.

В нижнюю часть гриля выше поддона устанавливаются форсунки. Это металлические трубки толщиной 1—3 сантиметра с насверлёнными отверстиями диаметром 3—5 мм, через которые проходит газовоздушная смесь.

Форсунки лучше сделать съёмными, их легче чистить. Реализуем эту задачу так: в стенку ёмкости ввариваем 3—4-сантиметровый отрезок трубы, он будет выполнять роль коннектора форсунок и смесителя. Диаметр трубы выбирается так, чтобы форсунка с усилием входила на 2—3 сантиметра и фиксировалась. Для большей плотности на край форсунки можно изготовить манжет из жаропрочного силикона.

К наружному краю коннектора таким же способом нужно установить смеситель газа и воздуха. Выглядит он так: трубка с тем же диаметром, что и форсунка, 5—8 см длиной. В стенке смесителя делается отверстие, и в него вставляется газовый жиклёр.

В случае если самостоятельно изготовить горелку сложно, воспользуйтесь деталями от старых газовых плит или газовых горелок от котла.

Экспериментально нужно добиться устойчивого горения без хлопков. Голубой цвет пламени свидетельствует об оптимальном сгорании. Изменять можно диаметр газового жиклёра, количество отверстий на форсунке, соотношение поступающего воздуха и газа.

На расстоянии 5—10 см ниже края ёмкости устанавливаем решётку. Её лучше сделать из прутков нержавеющей стали диаметром 3—5 мм, или вырезать из заводской решётки от мангала. Решётка должна прочно стоять на опорах и легко сниматься.

Фото 2. Гриль, изготовленный из старого газового баллона. В нижней части устройства есть отверстие для поступления газа.

В роли крышки можно взять стандартную от используемой нами кастрюли. Её нужно усовершенствовать: прорезать отверстия для выхода углекислого газа и установить термометр.

Газовый гриль готов. Для повышения функциональности устанавливаем его на металлическое основание, сваренное из прутка или квадратной трубы.

—>

Почему именно баллон?

Основной проблемой металлических жаровен считается быстрое прогорание металла. Слишком тонкий лист не выдерживает постоянного нагрева, становится слишком восприимчивым к коррозии, приобретает хрупкость. Как результат – постепенно разрастающиеся дыры на дне или распадающийся по швам короб.

Толстый металлический лист (3…5 мм) нужных размеров обойдется в солидную сумму, даже если покупать его в металлоломе, а вот списанный кислородный или пропановый баллон без вентиля (или с неработающим вентилем) будет стоит в 1,5…2 раза дешевле.

У газовых баллонов, даже самых маленьких, толщина стенки редко составляет менее 3 мм, что вполне достаточно для не слишком длительного горения.

Таблица 1. Размеры пропановых баллонов.

Таблица 2. Размеры кислородных баллонов.

Поскольку из соображений удобства приготовления чаще всего выбирают баллоны емкостью 40…50 л, то толщина стенки будущего мангала получается от 3 мм (для пропановых баллонов) до 6 мм – для кислородных, что вполне достаточно.

Изготовляем крышку мангала

При старте резки баллона надо учитывать, что при сквозном прорезе потечёт вода. Поэтому максимально убираем электрические провода и лучше резать на наклонном основании, контролируя поток воды. Да, я согласен, что мероприятие «мокрое», но это максимально безопасный метод разрезания газового баллона.

Делаем рез болгаркой по нашим размеченным линиям. Они у меня на схеме отмечены красным цветом. Диск для болгарки нужно выбрать потолще, как минимум 1.6 мм. Ширина реза компенсируется за счёт расширения металла при нагревании. Надо помнить, что метал на баллоне при сваривании «напрягается» и при резке может немного подклинивать диск, поэтому пользуемся клинышками. Заодно срезаем резьбовое соединение для крышки запорного крана. Оно находится сверху баллона.

Итак, когда крышка мангала у нас вырезана из листового металла, вырезаем полосы шириной 3см длиной один метр — три штуки, и привариваем по периметру крышки так, чтоб край полосы выступал на 1.5 см за края крышки. С помощью струбцин периодически прижимая полосу к крышке. Это не даст крышке проваливаться в середину мангала. Также привариваем ручку. Сварочные места подчищаем с помощью болгарки и зачистного диска. Установив крышку на баллон, нужно её отцентровать и приварить завесы, предварительно отступив одинаковые размеры от краёв баллона.

Рекомендую по краям крышки приварить стопорную цепь, которая при открытой крышке будет фиксировать её положение и тем самым снимать всё напряжение с навесов и не выламывать их.

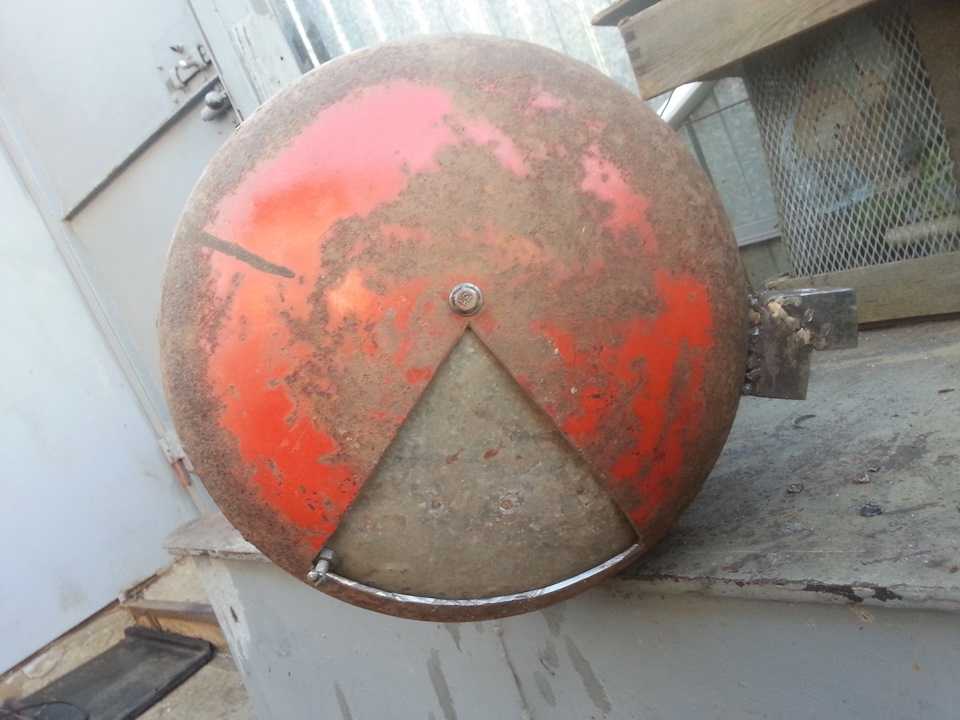

Со стороны верха газового баллона, там, где мы срезали резьбовое соединение, можно сделать задвижку, которая будет регулировать выход дыма, то есть степень прокопчённости мяса. Из листового металла вырезаем три полоски по 10см и плоскогубцами или в тисках подгибаем край так, чтоб примерно получился уголок и обварим по периметру отверстия соблюдая ровность размеров. И с того же листового металла вырезаем саму задвижку, делая припуск в размере не более 1см чтобы был свободный ход.

С нижней части газового баллона есть цилиндрическая подставка, которую мы тоже срезаем с помощью болгарки. Она приварена разрывным швом по окружности баллона.

Нюансы использования полученного изделия

Даже если поверхность мангала покрыта антикоррозийными красками, не рекомендуем подвергать его дополнительным испытаниям и оставлять на улице под открытым небом. Лучше всего летом и весной ставить его под навес, а осенью и зимой убирать в гараж или в помещение хозяйственной постройки.
Если после того как вы сделали все необходимые мероприятия по устранению запаха из баллона он всё равно остался, то необходимо просто несколько раз провести обжиг внутренней части мангала и запах исчезнет навсегда.
Во избежание вылета искры из жаровни и возникновения пожара следует эксплуатировать изделие на безопасном расстоянии от быстровоспламеняющихся предметов. Также после окончания процесса приготовления не стоит высыпать золу, так как она может тлеть ещё около двух дней и стать причиной возникновения огня.

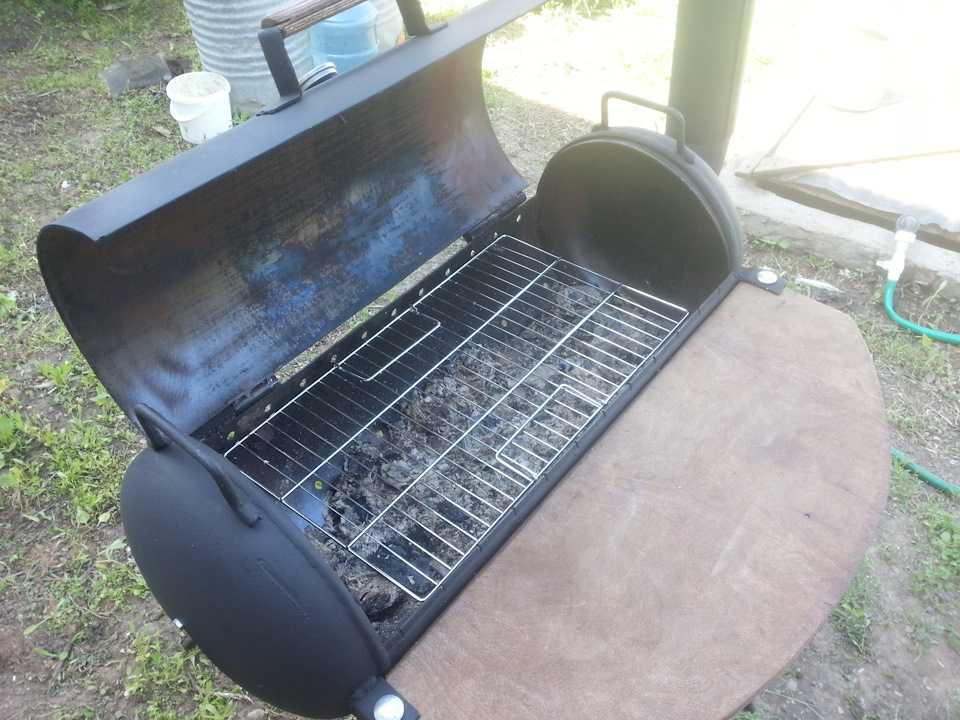

При необходимости мангал можно использовать как барбекю, если установить обычную металлическую решётку от холодильника.
Крышка мангала не только защищает внутреннюю поверхность изделия от атмосферных осадков, но и является основной частью при превращении мангала в коптильню.

Мангал, который изготовлен из газового баллона, может служить также коптильней и барбекю. Если на обычной стандартной жаровне мясо просто жарится, то в данном случае оно ещё и печётся благодаря особенной конструкции изделия. Даже при использовании небольшого количества углей стенки мангала хорошо прогреются и мясо полностью прожарится.

Мангал из баллона будет служить вам долгие годы при условии его правильной эксплуатации и при должном уходе. Это прекрасная многофункциональная конструкция, которая позволяет не только жарить шашлыки, но и делать прекрасные домашние копчёности. И если вы подошли к изготовлению такого изделия серьёзно и основательно, то в будущем мангал будет радовать вас и вашу семью «своими» шашлыками и копчёными вкусностями.

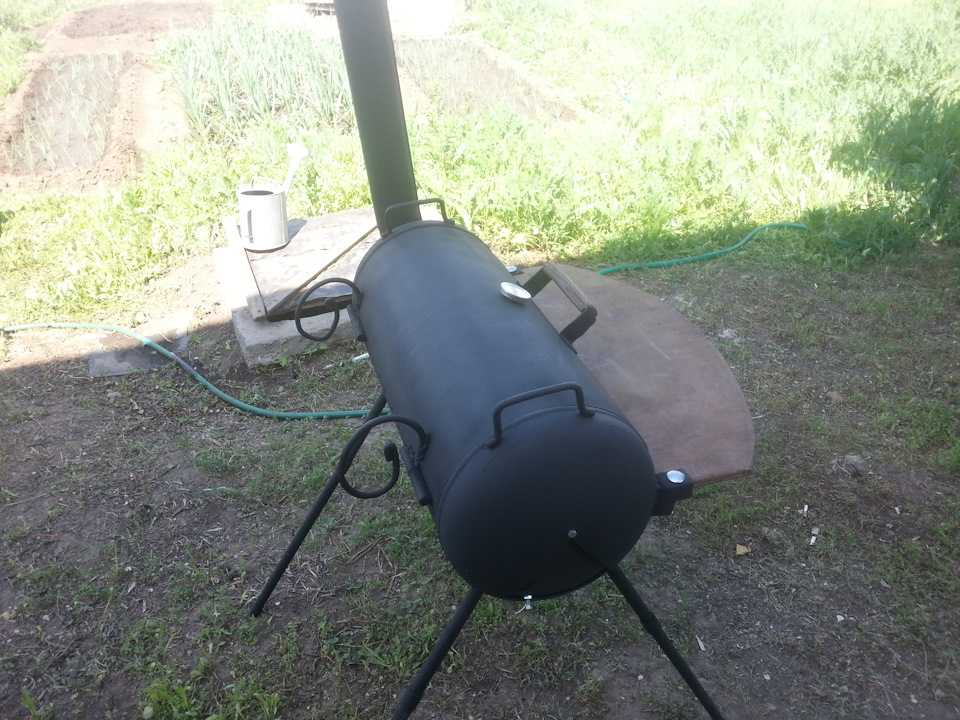

Мой второй опыт мангала из газового баллона, на ютубе полным полно видео, вот решил сделать подарок другу на день рождения, думаю получилось неплохо, но он был в восторге, главной фишкой для меня являлось то, что все части, разбираются и складываются внутрь, тем самым он получается очень мобилен и удобен, спасибо за внимание)

Тем кому интересно вот видео:

Материал

Часто такие барбекю для дачи ставятся на открытых участках. И поэтому нужно очень внимательно отнестись к материалу такого устройства.

Оно может быть с керамическим покрытием. В плане экологии это исключительно чистый материал. Он помогает исключить потери основных пищевых характеристик продуктов и появление противных запахов во время кулинарного процесса.

Хорошо для гриля подходит нержавеющая сталь. По прочности это превосходный вариант. Однако со временем его хороший облик тускнеет.

Самый бюджетный вид – это эмалированные составляющие. Их надёжность сомнительна. Покрытие довольно быстро ухудшается. Но, если аппарат будет применяться крайне редко, этот вариант вполне оправдан.

Чугун – это лидер по прочности. И в плане эстетики он мало уступает конкурентам.

Какой бы агрегат ни был выбран, важно основываться на его параметрах и целях применения
