Мангал коптильня из газового баллона своими руками

Как довести конструкцию до совершенства

Простота изготовления и другие достоинства мангала из баллона несколько омрачаются заключениями экспертов-шашлычников о том, что мясо в них получается не таким вкусным, как в жаровнях традиционного типа. Тщательное исследование проблемы выявило несколько провальных моментов.

Из-за округлого днища слой углей в центре и по краям отличается по высоте. Эта неоднородность приводит к тому, что дрова, которые находятся на периферии, прогорают гораздо дольше, чем в середине закладки — жар в центре оседает намного быстрее.
Сферические стенки излучают инфракрасные лучи не в сторону шашлыка, а на угли, что ещё больше усиливает описанный выше эффект.
В отличие от плоскодонной конструкции, поступление кислорода в мангал, изготовленный из круглой ёмкости, осуществляется неравномерно.

Устранить недостаток, который не позволял получить «правильный» шашлык, оказалось совсем просто. Доработка мангала требует обустройства продольного воздуховода по всей длине его днища. Для этого понадобится стальной уголок размерами 80×80 мм и длиной 900 мм. В обеих его полках с шагом в 50 мм проделывают отверстия диаметром 12–15 мм. Воздуховод вваривают в днище так, чтобы оба его края оставались снаружи. Суть усовершенствования более понятна из представленного рисунка.

Продольный воздуховод устранит все недостатки, присущие мангалам со сферической формой днища

Подготовительные мероприятия

Прежде чем взять в руки сварочный аппарат, необходимо подобрать газовый баллон и подготовить его к работе, составить примерный эскиз будущего мангала и запастись необходимым инструментом и материалами.

Какой баллон можно использовать

Для изготовления мангала подходят любые газовые баллоны цилиндрической формы. Оптимальным вариантом является достаточно вместительная и самая распространённая 50-литровая ёмкость для бытового пропан-бутана. При желании получить более мобильную и лёгкую конструкцию, которую можно будет перевозить в багажнике легкового автомобиля, можно взять стандартный баллон на 27 литров. При этом надо учитывать, что ширины рабочего пространства переносного мангала может быть недостаточно из-за сферической формы боковин.

Идеальным вариантом для стационарного барбекю будет автомобильный газовый баллон на 50–80 литров. Он имеет увеличенный диаметр, поэтому разжигать дрова будет намного удобнее. Кроме того, такой сосуд обладает повышенной вместительностью. Его ширина даёт возможность задействовать всю длину стандартного шампура, а это позволит приготовить обед на большую компанию. Единственным нюансом является то, что найти ненужный автомобильный газовый бак будет непросто, а покупка нового будет нецелесообразной с финансовой стороны.

Мангалы, построенные из автомобильных газовых баллонов, отличаются увеличенной шириной, а следовательно, и большей вместительностью

Газовые баллоны изготавливаются из высококачественной легированной стали толщиной 3 и более миллиметров, поэтому, даже если ёмкость длительное время стояла под открытым небом, она, скорее всего, будет пригодной к использованию. Если же сосуд сильно проржавел, то не стоит тратить на него время — найти заготовку в хорошем состоянии не составит труда.

Как обезопасить себя от взрыва

Даже если вентиль используемой ёмкости полностью откручен и газ из неё не выходит, не спешите браться за болгарку. Несмотря на то что внутри баллона давление сравнялось с атмосферным, в нём, скорее всего, остались небезопасные вещества — пропан-бутан и конденсат. Последний сливают, переворачивая сосуд вверх тормашками, а чтобы полностью удалить взрывоопасное содержимое баллон доверху наполняют водой и оставляют на несколько часов. Только после того, как будет выполнено это требование и слита жидкость, можно приступать к резке и сварке металла.

Приступать к работе можно только после полного удаления остатков газа

Схемы и чертежи

Мангал из газового баллона является настолько простым сооружением, что не требует тщательного проектирования. Тем не менее на подготовительном этапе рекомендуется составить небольшой чертёж или эскиз будущей конструкции с указанием размеров всех её элементов. Это даст возможность определить, сколько и какого металлопроката потребуется, а также позволит правильно спланировать отдельные процессы. Возможно, в работе над мангалом вам помогут чертежи и схемы, представленные в нашей галерее.

Галерея чертежей и схем

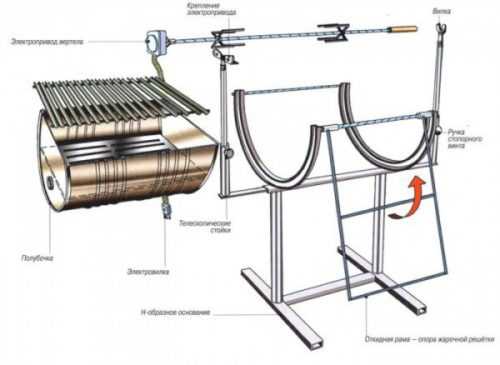

Схема мангала с опорной конструкцией

Чертёж мангала из 50-литрового газового баллона

Конструкция мангала из газового баллона

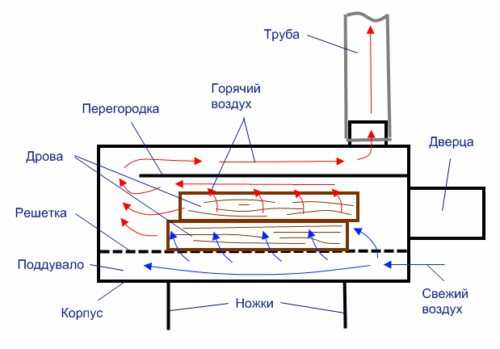

Схема движения разогретого воздуха

Материалы и инструменты, необходимые для работы

Кроме, собственно, самого газового баллона, понадобятся:

отрезки стальных труб и уголков;
металлические ручки для крышки мангала;
дверные или мебельные петли;
труба диаметром 100 мм с 90-градусным коленом, если планируется устанавливать дымоход;
решётка, которая понадобится для барбекю;
болты с гайками или заклёпки.

Кроме того, следует подготовить декоративные элементы, предназначенные для облагораживания конструкции, а также грунтовку, краску и растворитель, которые понадобятся для её окрашивания.

Если же говорить об инструментах, то мы уверены в том, что они найдутся у каждого интересующегося вопросом постройки самодельного мангала:

сварочный трансформатор или инвертор;
УШМ — угловая шлифмашина (в просторечье «болгарка»);
электроды Ø3–4 мм;
отрезной и зачистной диск к УШМ;
дрель электрическая;
набор свёрл для работы по металлу;
струбцины для фиксации металлических деталей;
длинная металлическая линейка;
чертилка;
кёрн;
разводной и газовый ключ;
набор гаечных ключей.

Если после изготовления мангал будет подвергнут окраске, то дополнительно подготавливают насадку-щётку на дрель или «болгарку», а также кисти или распылитель с компрессором.

Удаление газа из баллона

Итак, газовый баллон найден. Теперь его надо осмотреть на наличие дефектов. Затем из емкости удаляется газ, поскольку даже после полного извлечения пропана остается накопившийся пар, который при взаимодействии с искрой может воспламениться

Это очень важно, ведь травмы в процессе работы никому не нужны. Для избавления от пропана баллон следует вынести на уличную площадку

Категорически запрещено проводить такую работу в дождь

Рабочее место не должно содержать взрывоопасных и легковоспламеняющихся веществ

Категорически запрещено проводить такую работу в дождь. Рабочее место не должно содержать взрывоопасных и легковоспламеняющихся веществ.

Изначально изделие ставится вертикально. Далее откручивается вентиль настолько, насколько это возможно. После чего баллон кладется на землю на боковую часть, и из него выходит оставшийся газ. Через некоторое время выполняется проверка на наличие пропана. Достаточно воспользоваться кашеобразным мыльным раствором, который наносится на вентиль. Если на мыле появляются пузыри, то газ еще не вышел, и необходимо немного подождать.

После абсолютного удаления газа следует взяться за работу по удалению горловины путем срезания верхней части баллона. Верхушка с краном обязательно срезается ножовкой по металлу. После извлечения верхушки образуется полость, в которую надо налить воду, воспользовавшись шлангом. При таком методе все неприятные запахи исчезнут.

Появление искры — недопустимо. Для снижения риска возгорания газа следует время от времени обрабатывать место реза водой.

Начало работ

Поводом для конструирования коптильни своими руками служит необычайно высокая стоимость готовой конструкции, если ее покупать в магазине. Надо отметить, что при должном выполнении всех советов по реализации схемы получится коптильня, в которой можно готовить продукты, ничем не отличающиеся по качеству от тех, что коптятся в покупных устройствах.

Для начала надо освободить баллон от остатков газа. Для этого открывается вентиль, и баллон переворачивается вверх дном. Чтобы убедиться, что весь газ вышел, приготовьте мыльную пену и нанесите ее на кран и штуцер. Любая утечка газа будет сопровождаться образованием пузырей. При этом все перечисленные работы необходимо проводить на достаточно большом расстоянии от жилого дома и, естественно, от открытого огня.
После этого баллон наполняется водой, чтобы его тщательно прополоскать. Горловину следует спилить ножовкой по металлу. Параллельно с этим необходимо полотно ножовки и саму горловину поливать холодной водой, чтобы не допустить излишнего нагрева металла, иначе существует опасность возгорания.
Еще раз промывают баллон водой, при этом периодически его встряхивая. Выливать воду необходимо подальше от застроек, так как она может неприятно пахнуть газом. Нельзя пренебрегать полосканием баллона водой. Если вы пропустите этот шаг, то его резка или сварка станут потенциально опасными. Малейшая искра может привести к взрыву газа.

Способы копчения

Отталкиваясь от времени обработки, температуры, поддерживаемой в коптильной камере, и сроку хранения готового изделия различают горячее и холодное копчение. В первом случае процесс приготовления длится от 4 до 8 часов при температуре в 40-120 градусов Цельсия, а копченый продукт хранится около 2 месяцев.

Во втором — копчение занимает 24-72 часа при 19-25 градусах с предварительным отвариванием или засаливанием продукта, и срок его хранения увеличивается до полугода. Когда температурный режим или время тепловой обработки находятся в диапазоне между указанными значениями, получаются изделия полу-холодного копчения.

Газовый баллон – что можно из него сделать

Это универсальная емкость, которая отличается вместительностью и прочностью, что очень важно при высокотемпературной обработке продуктов

Печь для казана

Лучше, чтобы емкость опускалась в баллон на 2/3. Для превращения пропанового баллона в печь в нем необходимо проделать дверцы, монтировать печную фурнитуру, установить дымоотвод. Сделанная своими руками печь не только эффективна, но и удобна, что позволяет без особых усилий транспортировать ее.

Мангал

В боковых стенках просверливаются отверстия под шампуры, а также делаются срезы, с помощью которых будет создаваться тяга. Также такие срезы помогают сливать накопившуюся в мангале жидкость во время дождя. Там, где у баллона располагается вентиль, после обработки остается отверстие. Рационально его приспособить под дымоотвод.

Мангал-барбекю

Важно помнить об устойчивых ножках, поскольку конструкция должна иметь прочную опору. От этого зависит ее надежность и безопасность. Для предотвращения деформаций от влияния высокой температуры на внутренней части устройства приваривают металлический уголок, дополнительно фиксируя его струбциной

Для предотвращения деформаций от влияния высокой температуры на внутренней части устройства приваривают металлический уголок, дополнительно фиксируя его струбциной.

Коптильня

Основные элементы одинаковы в таких агрегатах, отличается их расположение. Такая коптилка эффективна, а подобрав емкость больших габаритов можно готовить продукты не только для себя, но и на продажу.

Удаляем газ и вскрываем баллон

Перед началом работ по сооружению коптильни из газового баллона следует осмотреть заготовку. Нет смысла использовать слишком проржавевшый баллон: такая коптильня прослужит недолго.

Осмотр и очистку следует проводить только на улице вдали от источников огня, желательно на сквозняке. Баллон переворачивается вверх дном и из него выпускается газ.

С помощью мыльной пены, нанесенной на выходной клапан, можно проверить, вышел ли газ полностью. Если мыло продолжает пениться, это означает, что он еще продолжает выходить.

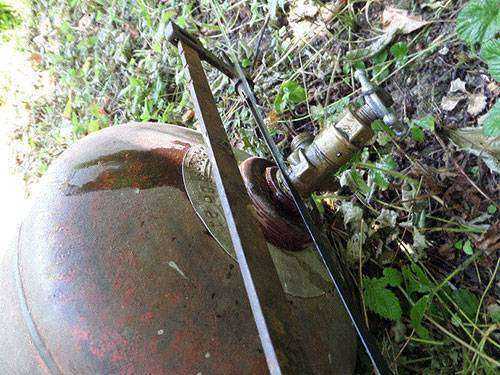

Для удаления остатков газа с помощью ножовки по металлу аккуратно спиливается горловина. Чтобы предупредить вероятность возгорания, во время работы место спила несколько раз поливается водой.

После открытия баллон тщательно промывается водой из шланга. Можно добавить в воду небольшое количество аммиака, нашатырного спирта и выдержать несколько часов: они способны удалить остатки конденсата газа на стенках.

Для очистки баллона можно воспользоваться и другим способом. Следует полностью выкрутить и удалить вентиль, выпустить весь газ и подсоединить к образовавшемуся отверстию тонкую трубку, через которую баллон под самый верх наполняется водой. Так как отверстие очень маленькое, жидкость будет заливаться достаточно долго. Для ускорения процесса можно аккуратно просверлить в верхней части небольшое отверстие и залить воду через воронку. Спиливать горловину у баллона, наполненного жидкостью, будет уже безопасно. Приступать к дальнейшим работам можно лишь после повторной промывкой емкости проточной водой.

Баллон необходимо полностью заполнить водой

Сборка и сварка узлов

Для придания жесткости коптильню из баллона необходимо укрепить ребрами жесткости. Для этого к внутренней поверхности приваривают металлические уголки. Процедура сборки выполняется в следующей последовательности:

Коптильню ставят на подставку или к ней приваривают ножки.
Топка соединена вместе с коптильной камерой.
Дымоход подключен.

После сварки всех элементов конструкции проверяется тяга. Если машина не работает должным образом, проверьте правильность сборки.

Подставка для коптильни

Если агрегат стационарный, безопаснее соорудить подставку. Для этого используются металлические уголки. Они привариваются к цилиндру перпендикулярно. Чтобы конструкция была более устойчивой, профиль внизу усилен дополнительными металлическими уголками.

Качество швов контролируется, так как курильщик должен выдерживать большой вес. Преимущество фиксированной конструкции в том, что на подставке можно соорудить дополнительные полки для дров и кухонных принадлежностей.

Изготовление и сварка ножек

Если коптильня из газового баллона своими руками собирается как переносная конструкция, рационально сделать съемные ножки.

Для этого в нижней части емкости просверливаются отверстия и на ножки привариваются гайки.

Изготовление дымохода и топки

В некоторых случаях возможно разжечь огонь прямо в корпусе коптильни. Практичнее соорудить отдельную топку, так как в этом случае можно будет использовать агрегат как для холодного, так и для горячего копчения. Для изготовления духовки понадобится еще один баллон меньшей емкости.
Очаг делается по следующему принципу:

В цилиндре 2 отверстия: под вентилятор и для заправки топлива.
Внутри между очагом и вентилятором закреплена решетка, предотвращающая попадание огня в камеру.
Независимо от вида дыма, необходимо построить дымоход. В случае горячего копчения он может быть непродолжительным. Для холодного приготовления берут более длинную трубку, чтобы дым лучше охладился.

Чтобы конструкция трансформировалась, соединение дымохода между камерой и топкой должно быть съемным, чтобы можно было использовать агрегат для холодного и горячего копчения.

Установка решетки и поддона

В коптильню установлена решетка для продуктов и поддон для сбора жира. Готовые устройства можно использовать как решетку:

грили с ножками для микроволновок или духовок;
улучшенные приспособления из форм для пельменей и др.

Если диаметр готовых решеток не подходит для коптильни, подставку для еды лучше соорудить самостоятельно. Для этого используются металлические прутья. Если внутрь коптильни положить трубку, то с помощью крючков можно легко подвесить куриные или рыбные тушки.

Внизу камеры с продуктами установлен съемный металлический поддон для сбора жира с краями, чтобы скопившаяся жидкость не перетекла в емкость и не испортила вкус продуктов. Для облегчения очистки накрывайте сковороду пищевой пленкой перед каждым приготовлением.

Покраска и декорирование готовой конструкции

Правильный подход к отделке готовой конструкции позволит превратить коптильню в неповторимый элемент экстерьера. Придать оригинальности помогут кованые детали: ножки, ручки. Для удобства перемещения устройства по территории смонтированы колеса. Установка дополнительных столешниц и подставок для продуктов, дров и посуды ускорит и упростит процесс приготовления.
Для бензобака, который долгое время находился в эксплуатации, важна покраска. Это не только сделает внешний вид привлекательным, но и продлит жизнь конструкции. С помощью термостойкой краски удастся скрыть сварные швы, защитить поверхность от коррозии и высоких температур. Для покраски выбираются термостойкие краски и лаки. Ограничений по цвету нет, но практичнее использовать черную краску. Хорошо скрывает следы пригорания и копоти.

Требуемый инструмент и расходники

Некоторые работы по изготовлению такой коптильни потребуют работы со сварочным аппаратом, поэтому можно заблаговременно позаботиться о том, чтобы в сооружении коптильни помог друг или мастер, если такой агрегат отсутствует в домашнем хозяйстве. Кроме этого, потребуются:

болгарка;
мелок для разметки;
рулетка;
три пары петель;
труба ¾»;
листовой материал толщиной 4 мм;
пруты арматуры с диаметром 5 мм;
дрель;
ножовка по металлу;
три газовых баллона.

Ввиду того, что проект коптильни у каждого получается индивидуальным, могут понадобиться дополнительные комплектующие, которые можно докупить по ходу дела.

Конструктивные особенности многофункционального очага

Основной сложностью комбинированных очагов являются неодинаковые условия для приготовления продуктов. Поэтому мангал с коптильней из газового баллона должен конструироваться с учетом этого нюанса.

Технология копчения

Существует несколько вариантов копчения продуктов:

холодное – дым вначале охлаждается внутри длинной трубы, поступает в камеру с рыбой/мясом в течение 1 – 3 суток, обеспечивая сохранность деликатеса 2 – 6 месяцев;
горячее – дымогенератор расположен непосредственно возле камеры с продуктами, процесс копчения резко сокращается, однако деликатесы хранятся в течение пары месяцев, не более того;
полухолодное – процесс занимает 24 – 36 часов, длина трубы между дымогенератором и продуктовой камерой среднего размера 1,5 – 2 м.

Поэтому в зависимости от выбранной технологии коптильня из баллона по умолчанию будет иметь, в принципе, одинаковую конструкцию. Но, ее элементы будут разнесены друг от друга на разное расстояние.

Размеры мангала и барбекюшницы

Жаровни, предназначенные для приготовления мяса на шампурах, называются мангалами, имеют габариты:

длина – произвольная, зависит от количества шампуров, расстояние между которыми составляет 8 – 10 см;
высота (глубина) – 15 – 20 см считается оптимальным расстоянием от мяса до углей;
ширина – в зависимости от длины шампура (выпускаются производителями 30 – 50 см), стандартным размером считается 25 – 40 см;
ну реальный чертеж с реального баллона, чтобы рассмотреть все цифры, нажмите на картинку для увеличения.

Высота от уровня земли менее критична, при изготовлении стационарной жаровни обычно составляет 0,8 – 1,2 м. Барбекю жарят на решетках, высота и длина очага остаются прежними, ширина зависит от аналогичного параметра самой решетки. Для гриля габариты жаровни менее критичны, однако требуется крышка для поддержания одинаковой температуры внутри жаровни.

В отличие от жаровни из листовой стали и бочки мангал из газового баллона обладает достоинствами:

толщина стенки 2,5 мм;
б/у баллоны стоят недорого;
компактные габариты сэкономят пространство участка;
корпус в принципе готов, что снизит трудоемкость работ.

Внимание: Для многофункционального очага одного баллона будет недостаточно, так как он будет использован для мангала. Дымогенератор сооружается из второго 50 л резервуара аналогичного назначения или из листовой стали

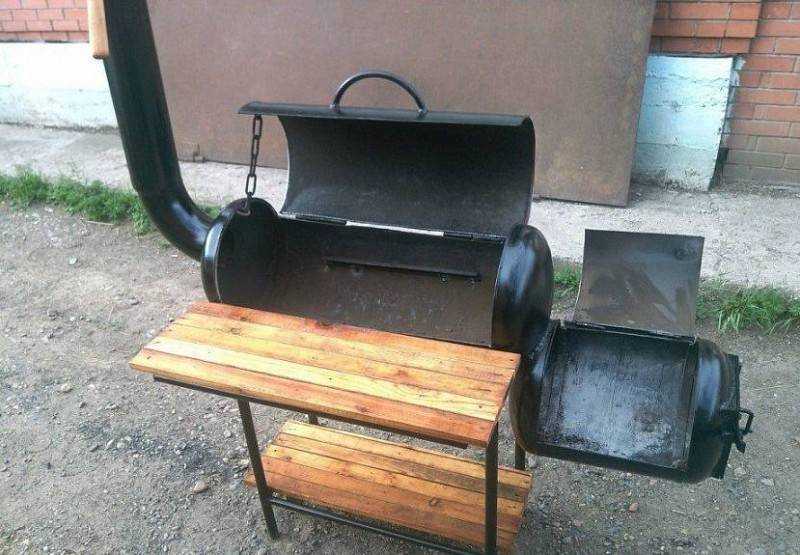

Конструкция мангала-коптильни

В силу вышеизложенных нюансов гриль, мангал, барбекю и коптильня вполне могут совмещаться внутри одной конструкции. Классический мангал идеально подходит для продуктовой камеры коптильни при наличии герметичной крышки, не пропускающей дым наружу. К жаровне необходимо добавить дымогенератор, соединенный с ней напрямую (горячее копчение) или трубой (полухолодное и холодное копчение) нужной длины.

Поскольку очаг в 90% случаев является стационарным, его опорный узел (ножки, подставка) можно декорировать витыми или коваными элементами, дополнить козырьком от дождя. Дымоход необходим в любом случае.

Как работает коптильня-баллон

В отличие от мангала коптильня требует две емкости. Также приветствуется использование трубы. На выходе конструкция имеет:

Топку;
Камеру копчения;
Дымоотвод.

Если камера копчения представляет собой длинный баллон в лежачем состоянии (емкость лежит на ножках), то топка – небольшая емкость, в которой сгорают дрова.

Топка соединяется с камерой копчения посредством трубы, которая передает жар. Соединение происходит через дно камеры копчения. Второй полукруглый конец используется для врезания трубы-дымоотвода. В итоге размеры коптильни из баллона превышают размеры традиционного мангала в виде металлического ящика.

Чем покрасить, чтобы «дёшево и навсегда»

Металлическое сооружение надо покрасить как из эстетических, так и практических соображений. Незащищённая сталь будет быстро ржаветь, что не добавит конструкции ни красоты, ни долговечности. Лучше всего для окрашивания мангала подойдёт любая термостойкая краска, предназначенная для автомобильных глушителей, однако её высокая цена и сложная технология нанесения не позволяют назвать этот вариант идеальным. Те же недостатки имеют и краски на основе силикона, специально созданные для окрашивания металлических печей, каминов, барбекю и мангалов.

Дешёвым и практичным материалом является кузбасс-лак и аналогичные минеральные составы на основе битумных смол.

Окрашивание скроет все огрехи изготовления и сделает конструкцию завершённой

Покрытие должно выполняться в 3–4 слоя, с полной промежуточной сушкой после каждого нанесения. Разумеется, красить внутреннюю поверхность мангала нет необходимости — налёт копоти, наоборот, будет способствовать получению идеального продукта.

Недостатками этого способа является длительное время высыхания и неприятные, токсичные испарения. К тому же краска длительное время остаётся непрочной, поэтому требует бережного обращения. Первые 2–3 протопки лучше всего провести «вхолостую». Это устранит запах, сделает покрытие более прочным и безопасным. Когда же минеральный состав спечётся, повредить его будет очень сложно. Практика свидетельствует, что такой состав не требует обновления десятилетиями.

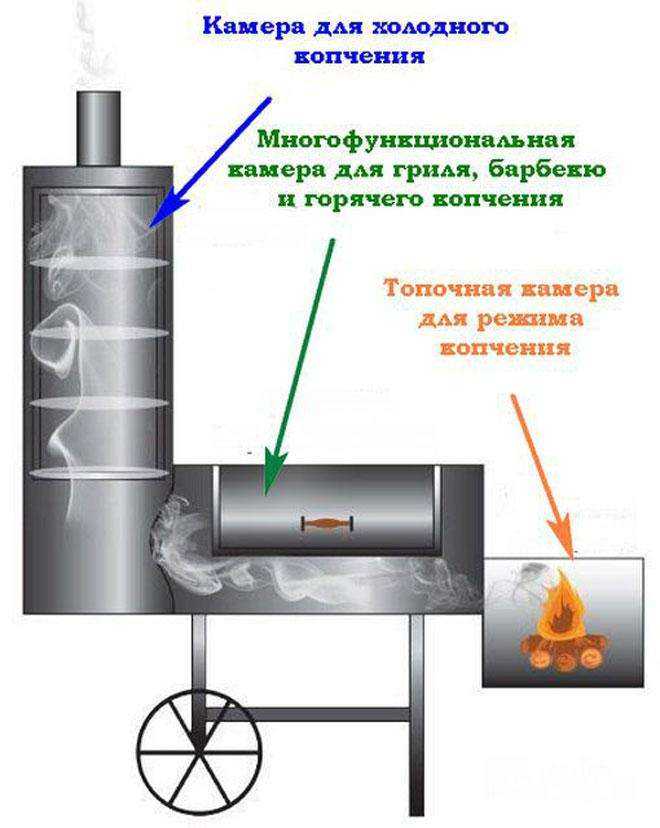

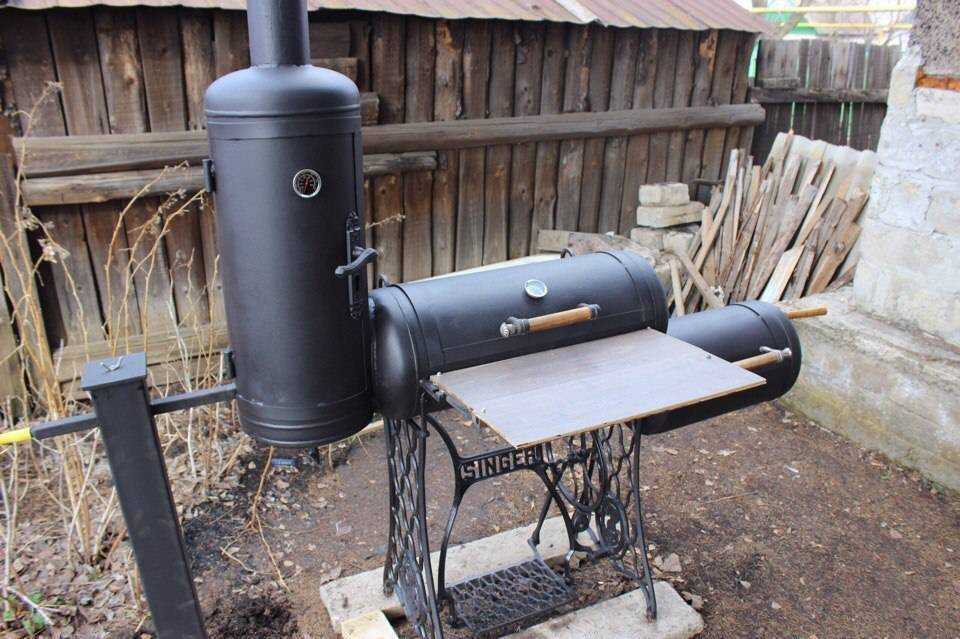

Коптилка из трёх баллонов

Из трёх баллонов получается установка, позволяющая готовить продукты разными способами — мангал-коптильня-барбекю 3в1. Такая мангал коптильня из газового баллона коптит горячим и холодным способами, а также готовит мясо на гриле. Этот аппарат состоит из трёх ёмкостей — топки, гриля и коптильной камеры холодного копчения.

Читайте сейчас: Одноразовая коптильня своими руками и готовые решения

Изготовление топки

Эта часть размещается горизонтально и для неё используется самая маленькая ёмкость:

Вырезать боковую стенку на ширину 1/3 окружности.
Сделать из вырезанной части откидную крышку для загрузки дров и закрепить её на петлях.
В дне баллона вырезать квадрат 100х100мм для поддувала и также закрепить на петлях.
Изготовить и установить колосниковую решётку длиной, соответствующей длине корпуса, и шириной 1/3 диаметра.

Камера для гриля и горячего копчения

Отсек для гриля и мангала изготавливается аналогично топке:

Вырезать и установить откидную крышку.
Сделать пропилы для шампуров.
Приварить вдоль откидной крышки на 5см ниже края стенок крепления для решётки.

Коптильная камера холодного копчения

Этот отсек изготавливается из ёмкости самого большого размера и устанавливается вертикально, отверстием для вентиля вниз:

Вырезать дверцу на всю длину баллона и шириной 1/3 окружности.
Закрепить дверцу на петлях и прикрепить к ней крючок или шпингалет.
Через каждые 15см к боковым стенкам приварить крепления для решёток.
В верхней части коптильной камеры вырезать отверстие Ø100мм.
Прикрепить к этому отверстию дымоход.
Изготовить и закрутить в отверстие, оставшееся от вентиля, дренажную пробку для слива конденсата и воды при мытье камеры.

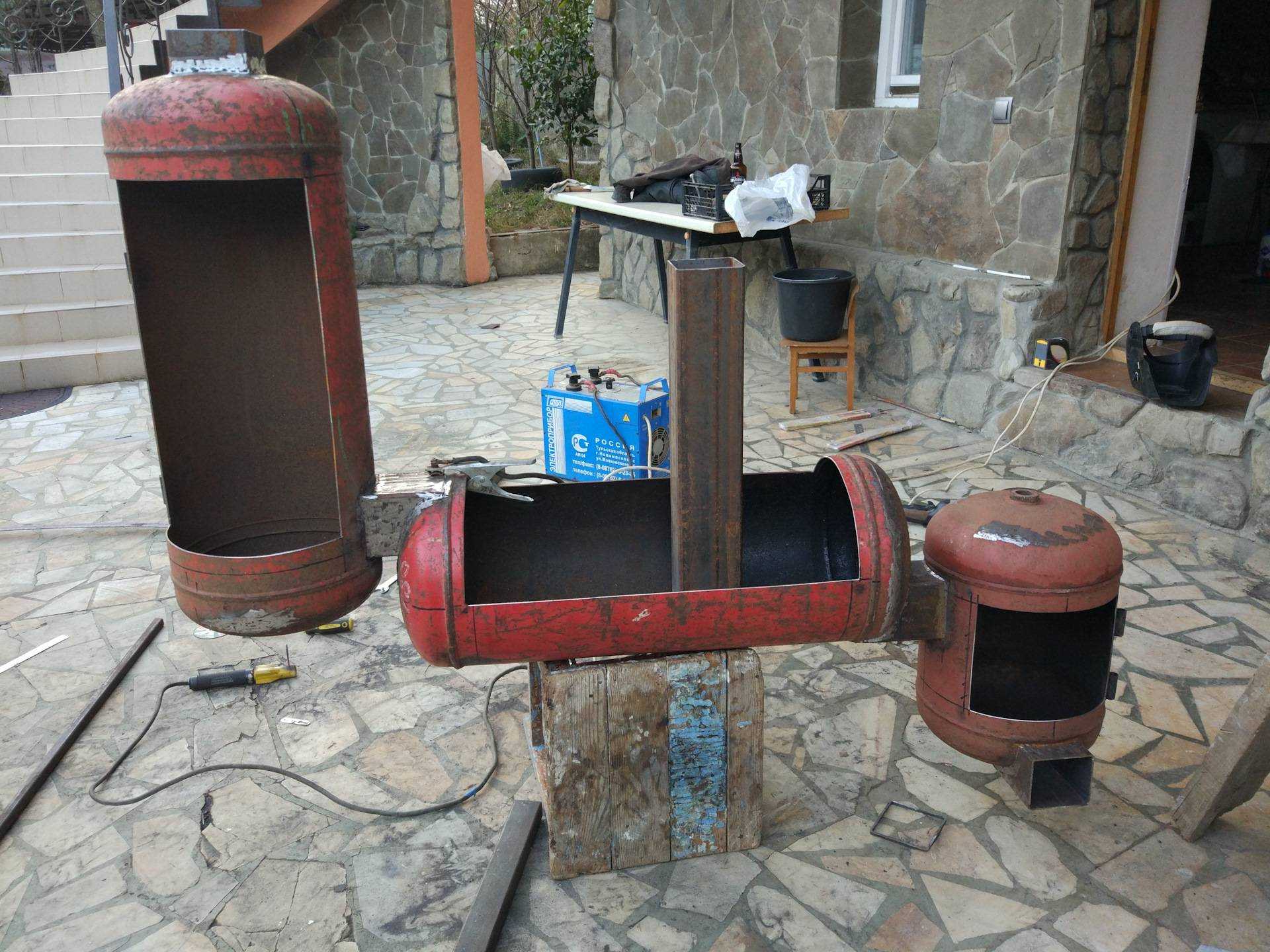

Сборка

Собирается мангал коптильня на подставке из труб или уголков при помощи электросварки. Отверстия между частями неправильной формы и имеют размер около 100х100мм. Они вырезаются одновременно на прилегающих частях так, чтобы эти элементы можно было соединить между собой без зазоров.

Пошаговая инструкция по сборке состоит из следующих пунктов:

Установить на подставке гриль-камеру.
Соединить топку и гриль. Соединительные отверстия располагаются в верху топки на конце, противоположном поддувалу и в нижней части гриля, на дне баллона.
В верхней половине гриля возле отверстия для вентиля и в нижней части коптильной камеры прорезать соединительные отверстия. Соединить элементы между собой.

Чертеж сборки мангала-коптильни

Коптильную установку из газовых баллонов можно изготовить в домашней мастерской любым мастером, знающим, как сделать коптильню из бочки.
