Как сделать коптильный шкаф для холодного и горячего копчения своими руками

Универсальная коптильная камера из вагонки

Далее будет приведена инструкция по изготовлению шкафа, приспособленного как для горячего, так и для холодного копчения.

Каркас делаем из строганных брусков сечением 40х40. Длина вертикальных — 140 см; горизонтальных (внутренний размер) — 60 см. Соединяем уголками на саморезы. Высота ножек — 30 см.

Спереди каркаса делаем паз, в который будет вставляться дверка (так же из сороковых брусков, собранных на уголки). Паз выбираем фрезерной машинкой.

Внутри на все стенки прибиваем фольгу, после зашиваем вагонкой.

Чтобы прибить фольгу на заднюю стенку, дополнительно прикручиваем к ней бруски.

Дверку обиваем фольгой, внутрь кладём утеплитель, затем обшиваем вагонкой с двух сторон.

В качестве ручек можно использовать оконную фурнитуру.

Проём дверки герметизируем резиновым уплотнителем.

Внизу шкафа сверлим два отверстия для подключения тэна.

В боковой стене отмечаем отверстие под вентилятор (диаметр 100 мм) и выпиливаем его лобзиком.

Сверху сверлим отверстие диаметром 50 мм под трубу для вытяжки.

Снаружи утепляем минватой (на толщину бруса), крепим гидробарьер и забиваем вагонкой.

На противоположной вентилятору стенке отмечаем отверстие для дымогенератора.

Делаем заготовку для крыши: четыре бруска, запиленных под 45 градусов. Длина каждого — 65 см.

Из брусков-заготовок собираем крышу

Собираем крышу на уголки и зашиваем фронтоны вагонкой.

Сверху также бьём вагонку, одну сторону можно сделать открывающейся.

Результат:

Готовая коптильня из вагонки

Как работает коптильня

Для копчения продуктов их необходимо поместить в закрытую ёмкость с дымом. Она называется «коптильная камера». Внутри коптилки устанавливаются решётки с продуктами или крюки.

Сам дым вырабатывается в другом устройстве — дымогенераторе. Для этого в него помещается щепа для копчения лиственных деревьев. Есть два способа производства дыма:

• Нагрев. Щепа нагревается до температуры дымовыделения внешним источником тепла — костром, газовой или электроплиткой. В некоторых конструкциях в щепу помещается трубчатый электронагреватель ТЭН.
• Горение. В таких аппаратах дрова и опилки тлеют, а выделяющийся дым поступает к продуктам. Это происходит за счёт естественной тяги или при помощи компрессора.

В аппаратах для холодного копчения эти элементы являются отдельными устройствами, которые соединяются дымоходом. Проходя по нему дым охлаждается и поступает в коптильню остывшим до 20-40°С.

При горячем копчении процесс обработки производится при температуре 60-120°С. В этих аппаратах дымогенератор и коптильная камера находятся в одном корпусе.

Домашнюю коптилку для любого вида копчения можно сделать своими руками.

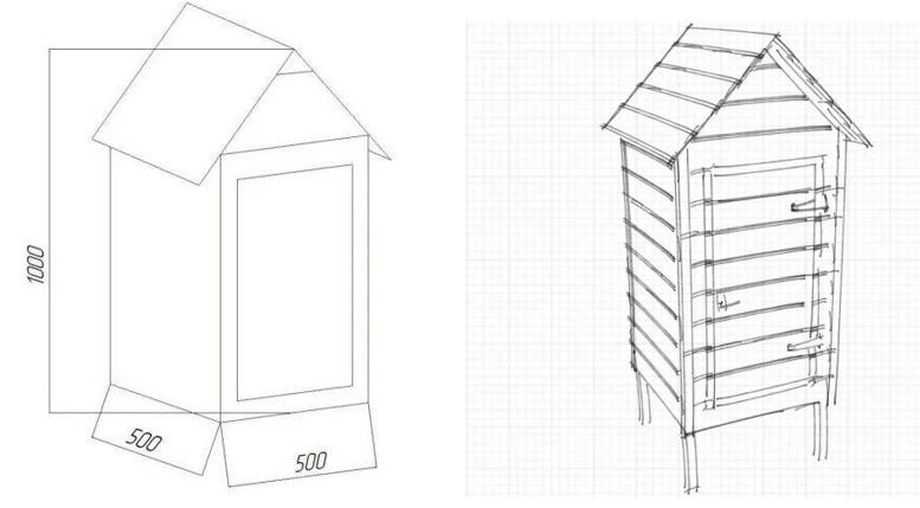

Чертеж домашней коптильни, изготовленной своими руками

Тонкости устройства

Для того чтобы сделать качественную коптильню дома своими руками, нужно хорошо представлять, как она устроена и принцип ее работы. Пожалуй, основное требование – это герметичность конструкции. Крышку необходимо сделать подвижной, чтобы она легко снималась и надевалась, а из конструкции во время готовки практически не уходил дым.

Перечислим основные элементы самодельной коптильни.

Независимо от того, какая емкость выбрана для основы коптильни, ей потребуется подставка или ножки для устойчивости.

• Для закрепления продуктов внутри нужна решетка или крюки для подвешивания (для рыбы или мяса).
• Под решеткой необходимо размещение специального поддона, на который должен стекать жир. Иначе он будет капать прямо на дрова и сгорать, а это может пагубно отразиться на качестве продуктов.
• Для поддержания необходимого температурного режима обязательно наличие термометра. Также при монтаже нужно предусмотреть, чтобы дым обволакивал продукты равномерно со всех сторон.

Условная схема самой простой коптильни изображена ниже.

Перед первым копчением стоит ознакомиться с важной информацией о выборе продуктов и подготовке их к копчению

• Не стоит забывать, что мясо имеет достаточно мягкую текстуру. Чтобы оно не распадалось в процессе готовки, каждый кусочек следует перевязать шпагатом или использовать специальную сетку. Подобную сетку мы видим при покупке копченого мяса или рыбы.
• Чтобы облегчить себе очистку поддона, перед началом готовки можно застелить его фольгой. Так жир не будет скапливаться на нем и подгорать. А фольга, в свою очередь, совершенно не помешает процессу копчения и не повлияет на вкус продуктов, т. к. она отлично пропускает тепло. После завершения работы фольга просто снимается и выбрасывается. Поддон остается практически чистым.
• Для подготовки рыбы к копчению чаще всего ее натирают крупной солью с добавлением пряностей. Жирные сорта рыбы заворачивают пергаментом и помещают на пару часов в крепкий рассол.

• Спинная часть жирной рыбы (балык) также натираются крупной солью, заворачиваются в марлю, затем вымачиваются в воде, чтобы избавиться от излишков соли. И только после этого можно приступать процессу копчения.
• Для копчения стоит приобретать исключительно свежую рыбу и подготавливать ее самостоятельно. Есть несколько признаков, заметив которые, от покупки рыбы лучше воздержаться: впавшие глаза, серый цвет жабр, раздутое брюхо, слишком мягкое мясо на спинке. Если при нажатии на тельце рыбы там остается вмятина, это свидетельствует о ее несвежести и такой продукт не получится достаточно вкусным, как бы профессионально его не коптили.
• Если нужен хороший результат, обязательно учитывать все необходимые факторы. Это качество и свежесть продукта, состав маринада и время маринования, качество и происхождение опилок для розжига.

Чтобы получить максимально сочное и вкусное мясо без какого-либо налета, стоит его завернуть в мокрую марлю перед готовкой. По завершению копчения марля просто убирается, а мясо получается чистое и сочное.

Есть еще несколько универсальных правил, которые помогут начинающему любителю копченостей.

• Время маринования продукта обратно пропорционально времени его приготовления. Это значит, что чем дольше мясо пролежало в маринаде, тем быстрее оно дойдет до полной готовности.
• Продукты приготовятся еще быстрее, если их мариновать не в холодильнике, а в помещении с комнатной температурой.

• Щепки фруктовых деревьев, добавленные к основному топливу, придадут продуктам особенный приятный аромат.
• Срок службы коптильни напрямую зависит от толщины ее стенок. Логично, что приспособление со стенками в 2 мм и выше прослужит гораздо дольше, чем такое же, но с толщиной в 1 мм.
• При соблюдении всех норм безопасности копчение в городской квартире может не уступать по качеству копчению на природе. В первом случае обязателен вывод дымохода в форточку.
• Чтобы не допустить появления горечи в мясе, нужно время от времени открывать камеру и выпускать лишний дым. Это относится к любому виду копчения и любой конструкции коптильни.

Почему-то многие гурманы с копчением ассоциируют только рыбу и мясо. А зря, ведь коптить можно огромное количество продуктов. Например, овощи, фрукты, грибы, орехи и многое другое. Всеми известный и любимый чернослив – это как раз копчено-вяленые сливы. Закоптить также можно картошку, лук, морковку и свеклу. Сочетая их с мясом и вкусной заправкой, можно приготовить необычный и очень вкусный салат. Сделав походный вариант коптильни, можно готовить грибы прямо на природе.

Схемы, чертежи и размеры коптилен холодного, горячего копчения из дерева

Создание самодельной деревянной коптильни на своем участки потребует соблюдения некоторых правил и внимания к деталям. Схем устройства таких агрегатов множество – принципы же обычно не отличаются из чертежа в чертеж. Чтобы изготовить шкаф холодного копчения, необходимо расположить источник дыма и непосредственную продуктовую камеру в нескольких метрах друг от друга.

Для установки горячей коптильни понадобится немного иной подход. При таком способе приготовления источник дыма находится непосредственно под продуктовой камерой. Поэтому приведенная ниже схема отличается от предыдущей:

Продукты горячего копчения имеют особенный вкус — такому способу гурманы реже отдают предпочтение, нежели холодному

При выборе типа копчения важно опираться на несколько аспектов. Во-первых, бюджет

Устройство не требует большого количества материала, однако способ приготовления может добавить лишние строчки расходов. Горячий коптильный шкаф из дерева своими руками не потребует дополнительного оформления канавы и топки – на этом можно значительно сэкономить.

Во-вторых, немаловажным аспектом остаются вкусовые предпочтения. Чтобы понять, какая коптильня нужна семье, стоит поинтересоваться их привычками и желаниями и осознать, какой способ приготовления окажется разумным.

В-третьих, временные затраты. Оба варианта достаточно просты в исполнении, однако их установка потребует сил. Значительно быстрее сделать облегченную версию агрегата – горячий шкаф

В изготовлении коптильни из дерева для холодного копчения важно правильно смонтировать канаву и топку, обустроить внутренние стенки и четко все установить – это замедлит процесс

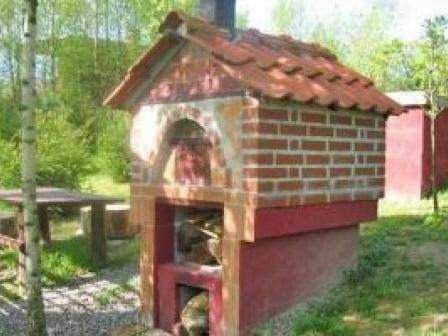

Как сделать несложную коптилку из кирпича своими руками

Простая кирпичная коптильня возводится на небольшом фундаменте из стандартного кирпича с последующей декоративной отделкой. Дымоход изготавливается из железной либо асбестовой трубы. Расстояние составляет полтора метра от камеры до топки. Обустраивать несложную кирпичную коптильню можно без специального подбора места.

Мини коптилка из подручных материалов

Для несложной коптилки холодного копчения под коптильную камеру закладывается фундамент, который заливается монолитным слоем. В яму глубиной в 40 сантиметров засыпаются гравий с песком, затем укладывается армирующая сетка и заливается бетон.

При выкапывании ямы под фундамент, сразу производится ров для дымохода. В землю закладывается труба, кирпичный короб. После заливки фундамента можно приниматься за обустройство топки. Топка может быть изготовлена из железного ящика или кирпича с задвижкой. Ящик герметично совмещается с дымоходом.

Несложная кирпичная коптилка своими руками

Когда фундамент устоялся, можно начинать выкладывать стены камеры. Её можно делать в полкирпича, с внешним декором или уступами для будущих полок. В кладку закладываются поперечные прутья для крюков. Простая коптильня оборудуется защитной крышкой. Для этого подойдёт каркас из дерева с куском мешковины, которая будет увлажняться в процессе копчения. Сверху камеры можно поставить металлический съёмный мангал.

Как быстро сделать несложную коптильню для дачи

Если заливание фундамента при возведении простой коптильни не предусматривается, можно организовать столбики из бетона и железную объёмную бочку. В зависимости от затрат на изготовление коптилки, зависит ее долговечность. Если около камеры организовать две топки, можно соорудить устройство и для холодного и для горячего копчения. Используются они попеременно.

Несложная самодельная коптильня

Коптилка для дачи устанавливается в отдалении от дома на возвышенности. На место для костра укладывается лист металла. С двух сторон для оборудования жаровни выкладываются кирпичные столбики или ставятся из бетона. Сверху ставится железный короб с полочками, поддоном, задвижкой либо крышкой сбоку. Сверху закладываются и вынимаются продукты. Поддон предназначается для закладки опилок. При нагревании они будут выделять дым и коптить продукцию. Такую коптилку можно перевозить и устанавливать на природе.

Мини коптилка простая для дачи

Для более простого оборудования, можно применить старый холодильник, деревянный, железный ящик, бочка. При желании, можно коптить продукты даже на мангале. Берётся отрезок трубы либо бочка, укладывается боком на мангал. Внутри устанавливается решётка, выкладывается продукция. На дно бочки насыпаются опилки. Бочка закрывается, разжигается огонь.

Смотрите видео: Мини-коптильня. Как быстро закоптить ребрышки

Если на рыбалке, охоте или в походе захотелось копчёностей, берутся брёвна либо камни. Создаётся аналог топки, укладываются нарубленные дрова, жжётся довольно много углей. Затем всё накрывается свежими ветками, травой, наверху выкладываются подготовленные продукты. На угли насыпаются опилки. Продукты время от времени переворачиваются.

Без профессиональной коптилки можно организовать комнатку между растущих по бокам деревьев. Она ограждается брезентовым материалом, одеялами, ветками с листьями. Угли из древесины, вода, опилки и герметичность — это главные требования для проведения копчения. Процесс может растягиваться на несколько дней. Главное — не забывать добавлять опилки и менять продукцию для готовки.

Несложная коптильня из нержавейки

Разновидностей мини и несложных коптилок из кирпича и подручных материалов достаточно много. Выбирайте самостоятельно подходящий вариант для дачи, который вы сможете сделать своими руками. – это практичное устройство для вашей семьи.

Для любителей копченых деликатесов из рыбы и мяса, коптильня со средних веков занимала первое место. Сегодня преимущества коптильни своими руками на дачном участке или рядом с частным домом очевидны – рыба и мясо приобретают оригинальный вкус, а по сравнению с магазинными аналогами за качество и свежесть продукции всегда можно поручиться.

Несложно найти информацию о том, как построить коптильню из подручных материалов, но кирпичный вариант будет служить более продолжительное время, для постройки такого сооружения не потребуется особых навыков и средств, главное – старательность и терпение. Если соблюдать инструкцию, уже в ближайшее время можно радовать близких и друзей ароматными копченостями.

Изготовление стационарной коптильни горячего копчения из кирпича

Советы по изготовлению коптильни и полезное видео

Кулинары, которые давно готовят таким образом, советуют делать следующее:

1. Для розжига пользуются стружками веток. Подойдут обрезки древесины. Приятно пахнет яблоня, груша, вишня.
2. Поленья нужны для получения углей. Только после этого загружайте поддон со щепками.
3. При приготовлении перекрывайте дымоход, чтобы температура и дым не уходил. Только в этом случае стружки будут тлеть, а не гореть.
4. Не передерживайте продукты в камере. Избыток дымного запаха перебивает собственный вкус еды, что портит гастрономические качества блюда.
5. Если требуется ускорить процесс приготовления, скажем, сала, его необходимо предварительно проварить в подсоленной воде.

Профессионалы готовы предоставить бесплатный мастер-класс по изготовлению коптильни. Достаточно просмотреть видеозапись. Здесь мастера поделятся секретами и особенностями. А значит, вы не допустите ошибки, и все сделаете правильно.

ПолезноБесполезно

Как выбрать коптильню холодного копчения

Итак, вы решили не самостоятельно строить коптильню, а купить готовую. Но перед вами открывается широкий выбор, и сам собой возникает вопрос: “А какая лучше?”. Коптильня холодного копчения – это тот товар, при выборе которого не нужно спешить, а следует разобраться в критериях выбора, важных именно для вас.

Чаще всего коптильня является закрытым ящиком, имеющим несколько решеток внутри (на которых готовятся продукты) и поддоном (в котором происходит тление топлива). Нужно выбирать коптильню с емким корпусом, так как в нем копчение мяса, рыбы, сала, сыра, овощей или фруктов происходит более равномерно.

Основная задача коптильни – это копчение. Однако, при выборе коптильни холодного копчения, не стоит забывать и о её весе (ящик с толщиной стенки 6 мм и габаритами 500 на 500 на 800 мм, весит примерно 60 кг – подумайте, насколько это вас устраивает).

Выбор коптильни во многом зависит от условий её использования. Если вы решили отправиться на затяжную рыбалку с палатками и там пользоваться коптильней, тогда лучше выбрать коптильню, металл которой равен 0,8 мм. Она легка, удобна, и компактна (40×27×17). Это очень удобно, зачем заниматься транспортировкой тяжестей? Поскольку, люди устраивают такой отдых не часто, то коптильня будет служить вам достаточно долго, пока стенки ящика не прогорят.

Если же вы будете устанавливать коптильню холодного копчения на даче или во дворе, тогда лучше брать более тяжелый и надежный вариант из нержавейки, с толщиной корпуса 2,0 мм.

Если для вас вес не имеет значения, а главное – это долговечность конструкции, то покупайте массивную коптильню холодного копчения из толстой нержавеющей стали. Она прослужит вам десятилетия. Лучше выбирать конструкцию с дополнительными ребрами жесткости, для укрепления корпуса.

Если вы покупаете коптильню, чтобы готовить копченые деликатесы дома, то обязательно покупайте агрегат, содержащий гидрозатвор, в этом случае проблемы отвода дыма будут решены. А если вы решите перевезти коптильню на дачу, то трубочку можно легко заткнуть подручными средствами.

Как построить деревянную коптильню в виде домика с односкатной крышей своими руками

При наличии навыков работы с деревом и столярного инструмента такая коптилка строится за один рабочий день из досок лиственных пород дерева или фанеры толщиной 8 мм.

Проектирование коптилки

Перед началом работ составляется чертеж деревянной коптильни холодного копчения. При этом необходимо учесть следующие моменты:

• место установки;
• желаемые размеры;
• тип крыши — односкатная или двускатная;
• вид копчения — холодное или горячее;
• при холодном копчении тип дымогенератора — отдельно стоящий или в земле.

Перед началом работ необходимо подготовить место установки, а в случае выбора дымохода, проложенного в земле — прокопать для него канаву.

Сделать такой аппарат можно также из деревянной бочки. Сделанная своими руками коптильня из бочки обладает всеми достоинствами коптильни в виде домика.

Необходимые материалы

Для изготовления корпуса размером 90*60*120 см с односкатной крышей необходимы:

• бруски сечением 50х50мм для каркаса;
• доски, вагонка или фанера для обшивки стен и крыши;
• поддон для сбора жира 40х70 см;
• рейки для решёток размером 80х50 см;
• дымоход из асбоцементной или оцинкованной трубы ∅80-120 мм длиной 30-50 см;
• лист шифера или профнастила для крыши.

Процесс изготовления

Для сборки корпуса необходимо:

1. Взять 4 бруска сечением 50х50 мм, 2 передних длиной 150 см, 2 задних 140 см. От одного из концов отмечают 30 см для ножек.
2. На боковых стенках на внутренней стороне прикручивают рейки или металлические уголки для решёток с продуктами. В коптильне горячего копчения дополнительно монтируется крепление для поддона для сбора жира. Его также можно установить на подставке на ножках.
3. Вертикальные стойки соединяют горизонтальными поперечными брусками 50х50 мм. Таких брусков необходимо 8 штук — 4 длиной 60 см, 4 длиной 90 см. Соединяют бруски саморезами, а для прочности используются металлические уголки.
4. После сборки каркаса задняя сторона, боковые стенки и дно обшиваются досками или фанерой. На переднюю стенку на петлях вешается дверь.
5. В дне и в верху одной из стенок прорезаются отверстия для входного и выходного дымоходов. Это можно сделать в досках, предназначенных для обшивки, до их крепления к каркасу. При наличии отдельно стоящего дымогенератора отверстие для входного дымохода прорезается в противоположной стороне от выходного отверстия над полом.
6. Сверху корпус накрывается листом шифера или профнастила. Допускается применение шпунтованной доски или вагонки.
7. Монтажной пеной или войлоком герметизируются все щели. Это делается для поддержания температуры и плотности дыма.
8. Устанавливается дымоход. Для регулировки тяги в нём рекомендуется установить заслонку.
9. Изготавливается необходимое количество решёток. Они делаются из деревянных реек или металлических прутков или нержавеющих трубок. Решётка из нержавейки — это оптимальный вариант. Она легко моется и не впитывает запахи. При рекомендованных размерах коптилки и реек размер решётки составляет 80х50 см.
10. Если нет готовой ёмкости для поддона, то он изготавливается из листового металла. Для этого берётся прямоугольный кусок металла 50х80 см, в нем вырезаются уголки 5х5 см, края загибаются и места стыка завариваются электросваркой. Заготовку можно вырезать из бака старой советской стиральной машинки.

После сборки устройство ставится на место эксплуатации.

Схема деревянной коптильни

Изготовление двухскатной крыши

Такая коптильня выглядит красивее, но сложнее в сборке, чем с односкатной крышей:

1. все вертикальные стойки берутся одинаковой длины;
2. над передней и задней стенками из брусков собираются два равносторонних треугольника;
3. вершины треугольников соединяются бруском;
4. при монтаже крыши из металлического листа он сгибается посередине под углом 60-90°.

Схема двухскатной крыши

Условия эксплуатации устройства

Коптильня холодного копчения является стационарной — ей отводят специальное место на участке

Она нуждается в постоянном присмотре: важно вовремя увлажнять мешковину, не давая просачиваться струйкам дыма, и постоянно поддерживать процесс тления древесины. В зависимости от погодных условий или из-за скопления конденсата может раскисать земля под коптильней, и тогда во время копчения у продуктов появляется неприятный вкус

Поэтому между закладками обязательно проветривайте сооружение и давайте время ему просохнуть.

Перед холодным копчением нужно заранее подготовить продукты, замачивая их по специальным рецептам в солевых растворах.

Соорудив холодную коптильню на участке, нужно научиться с ней работать. Любые изменения технологии влияют по-своему на качество продукта. Например, наличие золотистой корочки и запоминающегося вкуса зависит от влажности используемых опилок.

Подойдя к строительству коптильни основательно, тщательно продумав детали, можно сделать прибор изюминкой участка, который гармонично впишется в общую картину.

Вариант №2. Коптильня горячего копчения

Проще всего коптильню такого типа сделать из листов металла. Но перед тем, как приступить к работе, следует подготовить все необходимое (перечень приведен ниже).

1. Пара металлических листов толщиной в 2 миллиметра и габаритами 1565х610 миллиметров.
2. Тонкие арматурные пруты.
3. Болгарка.
4. Метр.
5. Столярный уголок.
6. Сварочный аппарат.

После этого можно приступать непосредственно к изготовлению. Алгоритм действий должен быть следующим.

Шаг первый. Вначале первый металлический лист следует разрезать на четыре части

Для получения в результате квадратной коптильни важно, чтобы размеры всех элементов были одинаковыми. Чтобы разрезать лист, используется болгарка с соответствующим диском. Шаг второй

Два листа свариваются между собой при помощи капельной сварки, после чего при помощи столярного уголка следует удостовериться, что плоскости соединены между собой строго под прямым углом. При необходимости их положение корректируется. Затем аналогичным образом свариваются остальные стороны

Шаг второй. Два листа свариваются между собой при помощи капельной сварки, после чего при помощи столярного уголка следует удостовериться, что плоскости соединены между собой строго под прямым углом. При необходимости их положение корректируется. Затем аналогичным образом свариваются остальные стороны.

Шаг третий. В целях достижения герметичности все внутренние швы нашей конструкции необходимо аккуратно проварить.

Шаг четвертый. Из другого металлического листа вырезается дно будущей коптильни, после чего его следует тщательно приварить к сделанному на предыдущем этапе коробу.

Шаг пятый. После этого можно приступать к изготовлению крышки конструкции

При помощи болгарки следует вырезать четыре полосы листа нержавеющей стали (важно, чтобы размеры этих полос несколько превышали внешние габариты готового короба). Крышка приваривается. Когда все работы будут завершены, должна получиться достаточно глубокая крышка, чтобы ее можно было с легкостью надевать на короб

Когда все работы будут завершены, должна получиться достаточно глубокая крышка, чтобы ее можно было с легкостью надевать на короб.

Шаг шестой. Изделие почти что готово. Но для полного завершения всех работ к корпусу привариваются железные ручки и пара уровней металлических стержней. Сверху корпуса следует приварить стержни для монтажа поддона, в котором будут скапливаться жиры и соки. Верхние же прутья требуются для того, чтобы размещать крюки с мясом или же рыбой.

Видео – Изготовление коптильни (вариант с горячим копчением)

Все, после этого можно начинать эксплуатацию коптильни. Тепло в данном случае будет обеспечивать электрическая плитка, но чтобы получать большую температуру, желательно разжигать костер.

Обратите внимание! При желании габариты коптильни можно изменять в ту или иную сторону, но главное требование при этом должно соблюдаться – речь идет о полной герметичности камеры для копчения. Также отметим, что для того, чтобы сделать мини коптильню своими руками, вначале следует заняться чертежами будущего изделия. В таком случае можно будет грамотно рассчитать количество требуемых расходных материалов

В таком случае можно будет грамотно рассчитать количество требуемых расходных материалов

Также отметим, что для того, чтобы сделать мини коптильню своими руками, вначале следует заняться чертежами будущего изделия. В таком случае можно будет грамотно рассчитать количество требуемых расходных материалов.
