Порядовка барбекю с казаном из кирпича: кладочные чертежи мангала с печкой своими руками

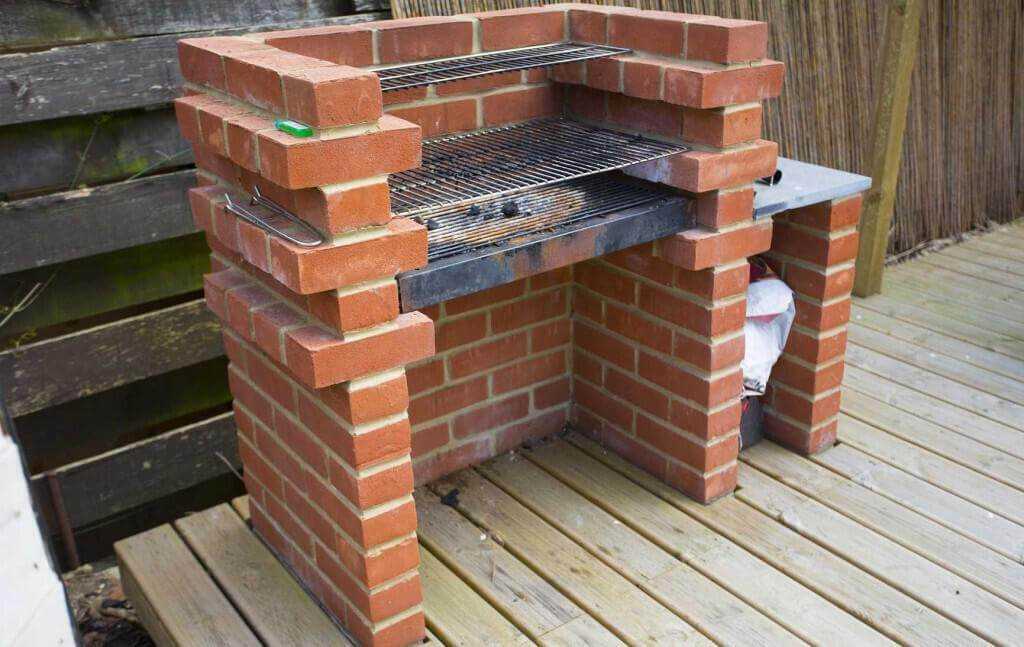

Простой кирпичный мангал

Эта конструкция очень проста, легко изменяется под любые потребности и желания. Состоит из кирпичных стенок, в которых устроены выступы (кирпич положен на ребро). На эти выступы укладываются жаропрочные листы (металл и др.), решетки, шампура. Удобно, особенно если есть какая-то крыша над головой на случай осадков, но строится она отдельно и по желанию.

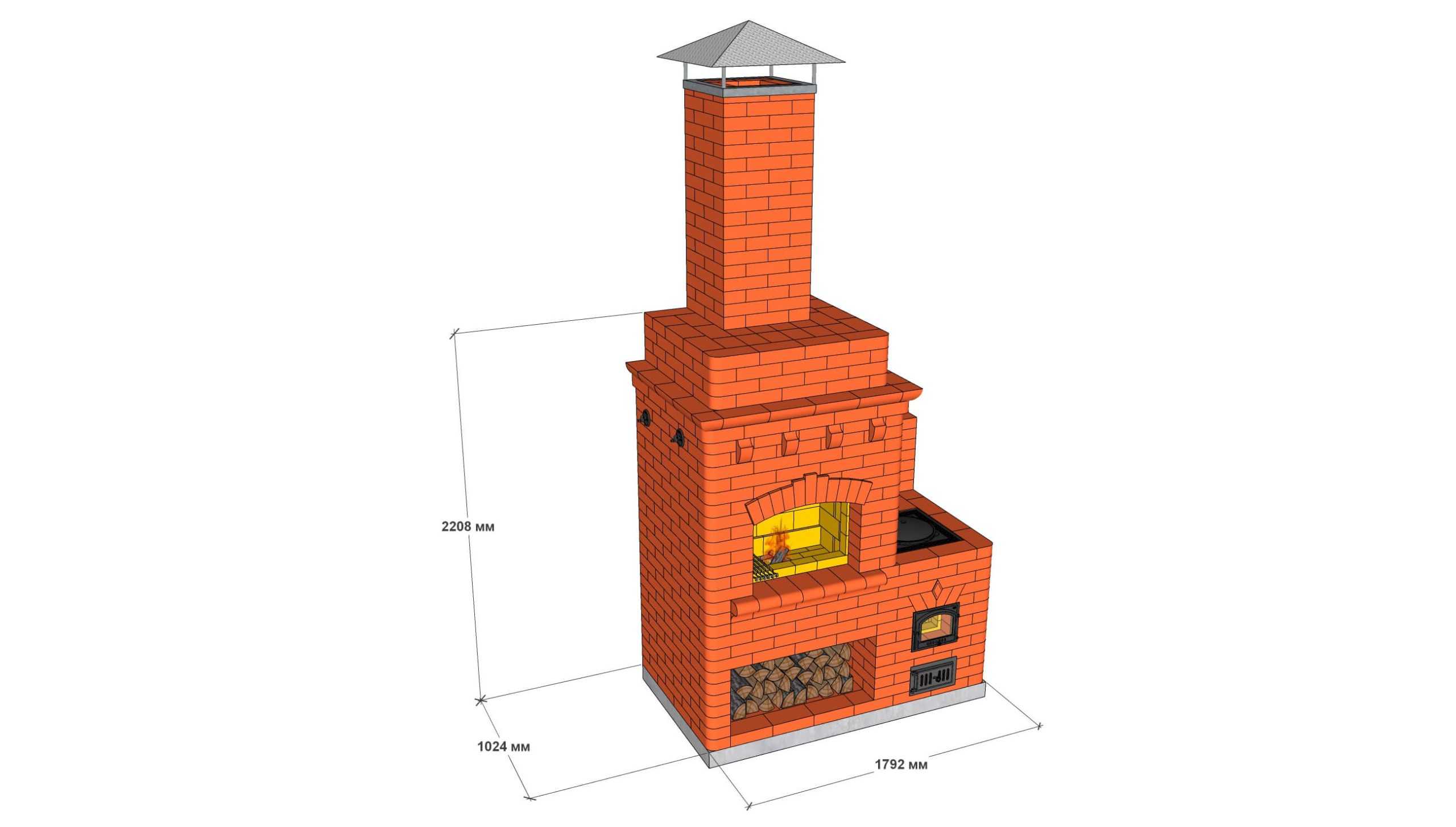

Проект и фото готового мангала/барбекю из кирпича

Под любое строение из кирпича требуется фундамент, или, как минимум, подготовленное основание. Даже не этот небольшой мангал из кирпича. Так как кирпичей идет немного — стенка в полкирпича, то под данную конструкцию подойдет утрамбованная площадка, выложенная каким-либо твердым покрытием.

Подготовка основания

Снимают плодородный слой, если нужно, углубляют котлован. Глубина должна быть порядка 20-25 см. Размеры фундамента или площадки — на 50 см больше габаритов печи во все стороны. Дно выравнивают, на него высыпают щебень средней фракции. Толщина слоя щебня — 15 см. Его хорого трамбуют. Желательно — виброплитой, если ее нет, металлической или деревянной трамбовкой.

Дальнейшие шаги зависят от выбранного основания. Если это одно из покрытий — брусчатка, тротуарная плитка и подобные материалы, то насыпается слой мелкозернистого песка, в который по уровню укладывается покрытие.

Если выбран в качестве основы плитный фундамент, он армируется прутком 10 мм в диаметре. Укладывается вдоль и поперек фундамента с шагом в 20 см, в месте пересечения связывается. Если вязать специальной проволокой не умеете, можно стянуть пластиковыми хомутами. Допускается для данной модели армирование готовой сеткой из толстой проволоки. Выставляется по краям опалубка и все заливается бетоном марки М250. Работы можно начинать через неделю, если среднесуточная температура была не ниже +20°C, и через две, если было +17°C.

Порядовка (кладочные чертежи) и рекомендации по кладке

Для этого кирпичного мангала используют полнотелый керамический кирпич М200. Можно брать печной, но он дороже, шамотный класть не стоит: не те температуры и он слишком е любит влагу, чтобы нормально себя чувствовать в открытом мангале.

Кладку ведут на глиняно-песчаную смесь, в которую для большей прочности добавляют немного цемента. Для новичков лучше взять готовую смесь для печей, только не жаростойкую, без шамота. Замешивать по инструкции, толщина шва — 3-5 мм, выдерживать строго. Постоянно контролировать вертикальность стенок и горизонтальность кладки

Это важно для нормальной эксплуатации печи

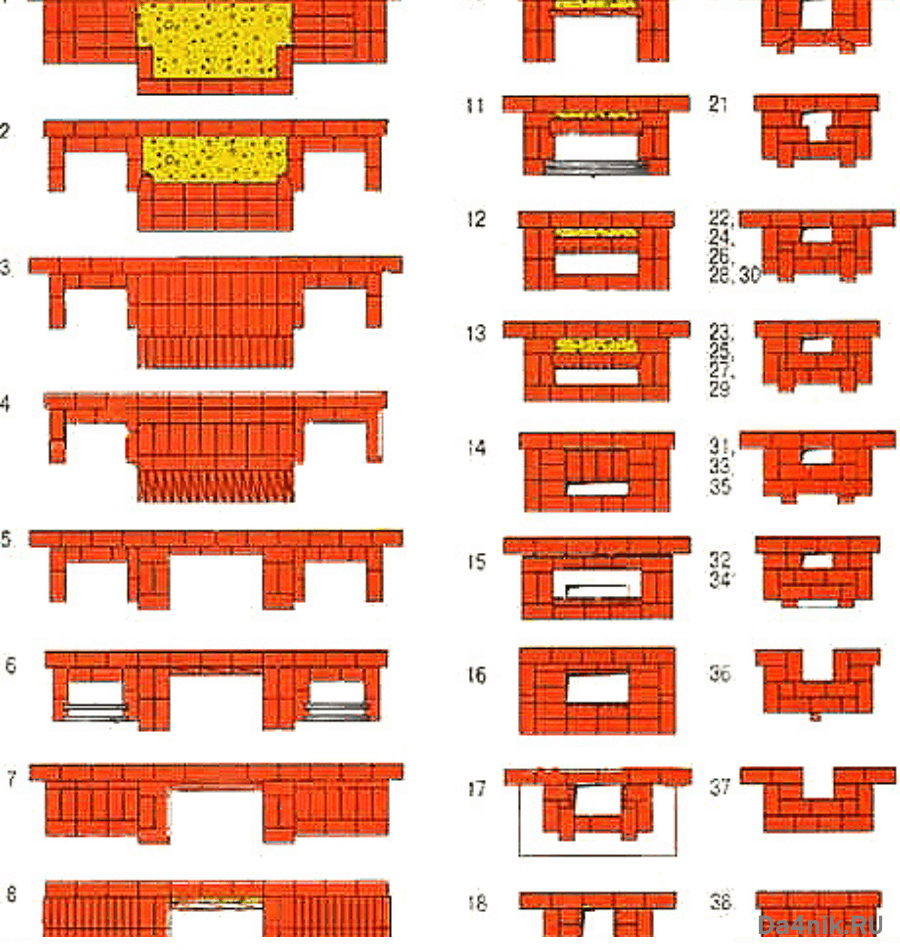

Порядовка мангала из кирпича (кладочные чертежи)

Как видите, все действительно очень просто. Каждый нечетный ряд начинается с целого кирпича, нечетный — с половинки. В 6-ом и 10-м ряду кирпичи ставят на ложок — боком, и разворачивают поперек основной кладки. Если делаете барбекю — под решетку — в этих же рядах задняя стенка кладется из кирпича, также поставленного на ложок, а для сохранения толщины кладки их ставят в два ряда, также как и остальные — с перевязкой — смещением швов. Если собираетесь использовать и ка мангал — для шампуров — на задней стенке кладете кирпич тоже на ложок, делая выступ и в этой зоне. Впереди как опору для шампуров используют профильную металлическую трубу небольшого сечений, вырезанную по размеру. В ней под шампура можно проделать выемки.

Начиная с 7-го рядка кладку ведут только на половине — правой или левой — как вам удобно, но данная раскладка дана под жарочную камеру слева — она шире, а слева находится столик. Если вам удобнее наоборот — делайте зеркальное отражение этой порядовки.

Кирпич — гигроскопичный материал, чтобы уменьшить количество влаги, которую он будет «тянуть» из основания и продлить срок его эксплуатации, под первый ряд нужна гидроизоляция. Можно уложить в два слоя рулонный материал (типа рубероида или гидроизола), пройтись по периметру гидрофобной пропиткой. Не помешает слой гидроизоляции и между первым и вторым рядом.

Вот как выглядит одна из вариаций кирпичного мангала без столика (если вам он ненужен, просто игнорируйте эту часть)

После того, как мангал из кирпича сложен, его оставляют сохнуть при теплой погоде на 1-2 дня, при более прохладной — на 3-5. Потом можно провести пробный запуск. Примерная «экипировка» приведена на фотографии готового мангала. В этой версии сделаны три ряда выступов: верхний — для продуктов, средний — для углей, нижний — для сбора прогоревших углей и золы.

Чтобы сложенный мангал более-менее долго служил, его желательно покрыть составом, уменьшающим гигроскопичность. Для данного случая лучше всего подойдет лак КО-85. И еще неплохо было бы предусмотреть какую-то крышку: закрывать на случай дождя и на зиму.

Что такое барбекю: конструкция и особенности

Само название блюда, способа приготовления и даже праздника, где готовится такое блюдо, пришло к нам из французского и английского языков (barbecue, сокр. BBQ). Фактически это любые продукты, приготовленные на жару от тлеющих углей. Термин во многом аналогичен более привычному нам названию «шашлык», да и сама технология приготовления та же. Различий не так уж много – и там, и там чаще всего готовится мясо, дичь и блюда на их основе, жар дают угли, сами угли располагаются в металлической, каменной или кирпичной емкости. Основная разница, пожалуй, в том, что шашлык готовят на шампурах (длинных металлических стержнях с ручками или без), а барбекю – на решетке.

От этого различия и происходит разница в конструкции шашлычниц и барбекю. Для шашлыка необходимо четко выверенное расстояние между бортиками емкости для углей – шампуры должны лечь на бортики так, чтобы рукоять и противоположный конец находились за пределами зоны приготовления. В барбекю на бортики ложится решетка, ее размер ограничен только соображениями прочности (она не должна прогибаться при нагреве под весом уложенных продуктов).

Впрочем, ничто не мешает уложить шампуры с шашлыком на решетку барбекю, а на обычный мангал (шашлычницу) пристроить решетку для приготовления кусков рыбы или куриных окорочков.

Под печью барбекю из кирпича обычно понимают довольно сложное сооружение. Оно обязательно включает в себя место для углей с держателем решетки над ним, дополнительные поверхности для раскладки/разделки продуктов. Часто в конструкцию включают также полки/ниши для дров, мойку, варочную поверхность (обычно с отдельной топкой), коптильню и так далее.

Рассмотрим три варианта строительства барбекю из кирпича – от самого простого до полноценного комплекса «уличной кухни». Однако начать в любом случае стоит с фундамента, тем более что он выполняется почти одинаково для всех типов уличных печей.

Особенности конструкции кирпичного мангала

Несмотря на все разнообразие жаровен, можно выделить основные элементы, которые присутствуют всегда:

• основание. Это не обязательно капитальный фундамент, бывает достаточно площадки, отсыпанной гравием или песком. Но с учетом нашего климата лучше все же забетонировать основание и проложить к нему удобную дорожку;
• опорные стенки. Самые простые мангалы строятся в виде буквы «П» — две боковые стенки, на которые опирается решетка, и задняя. Она не только закрывает угли и мясо на решетке от ветра, но и «связывает» боковые стенки, придает конструкции прочность;
• решетки для углей (дров) и приготовляемой пищи. Место для углей может быть представлено сплошной плитой или решеткой, под которой располагается поддон. Это достаточно удобно – по мере прогорания углей зола ссыпается в поддон, откуда ее несложно убрать. Решетка для продуктов может быть одна или две-три;
• расположенная рядом с решетками столешница. Поскольку шашлыки в другие блюда в процессе приготовления часто поливают маринадом или соусом, добавляют ингредиенты или подготавливают новые порции, аналог разделочного стола очень полезен.

Размеры и материалы

Это небольшой мангал из кирпича своими руками сложить можно даже не имея никакого опыта. Он представляет собой сооружение в виде буквы «П». Есть две части: собственно жаровня и рядом столик. Конструкция несложная и легко модифицируется. Можно добавить еще одну секцию рядом, сделать шире или уже, глубже или мельче. Можно сделать два выступа под решетки — это если готовиться будет большое количество шашлыков.

В базовом варианте размеры такие:

• ширина 180 см;
• глубина 90 см;
• высота мангала 100 см.

Для кладки этого садового мангала можно брать полнотелый керамический кирпич, можно использовать и шамотный ША-8. Для данной ниже порядовки использовано 202 кирпича.

Для нижней части  — до 5-го ряда — раствор используют цементно-песчаный 1:3 или с добавлением к нему одной части извести. Далее, там где уже будет идти нагрев, используется глиняно-песчаный раствор. Его пропорции подбирают исходя из качеств глины (жирная, нормальная, тощая). По густоте — он не должен быть слишком жидким, но и не слишком густым. Примерно, как хорошая густая сметана.

Порядовка и порядок работ

Этот дачный мангал складывается из кирпичей, уложенных «на постель». Два выступающих ряда (кирпичи уложены поперек) служат опорой для листа жаровни и сетки мангала. Тут можно класть и на ложок (ставить на узкую часть), тогда лист поднимется чуть выше. В нижней части можно складывать дрова или использовать для других хозяйственных нужд.

Ряды кладутся в перевязку — со смещением, для этого нужны половинки кирпичей. Их можно нарезать болгаркой. Первые шесть рядов формируют жаровню и стол справа. Начиная с 7-го ряда кладка идет только в той части, где будет располагаться сам мангал.

Толщина шва 5-8 мм. Она должна быть одинаковой.

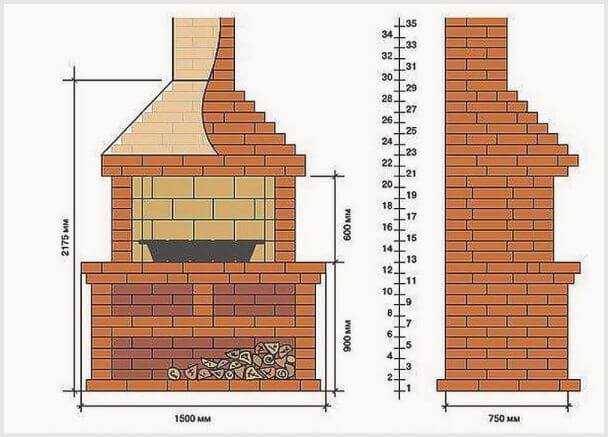

Порядовка небольшого дачного мангала из кирпича

Чтобы не нарушить геометрию при строительстве, можно натянуть шнуры и по ним ровнять все ряды. Но каждый кирпич и каждый ряд контролируете уровнем на горизонтальность. Постоянно нужно проверять вертикальность стенок и углов. Для этого используют строительный отвес (шнур с грузком на конце). Можно вертикальность проверять и уровнем, но он имеет погрешность, тем более, если это не профессиональный, а любительский инструмент. Так что при такой проверке есть солидная вероятность получить жаровню с косыми, заваленными стенками.

Порядовка этого кирпичного мангала проста, и дополнительных пояснений не требует. Могут возникнуть вопросы по поводу сушки. Если погода сухая, оставляйте мангал сушиться на три-четыре дня. Потом можно понемногу разводить огонь. Пару дней топите в щадящем режиме, используя тонкие дрова и понемногу. Потом можно зажарить первую партию шашлыков.

Один из вариантов простого мангала из кирпича. От базового вариант отличается тем, что есть два ряда выступающих кирпичей. Еще одно отличие — столик имеет меньшие размеры

Если предвидятся дожди, а над мангалом нет навеса, накройте его клеенкой. Примерно через неделю можно начинать медленную просушку: огонь разводите небольшой и ненадолго. Сушка будет идти тоже 2-3 дня. Затем мангал из кирпича, сложенный своими руками можно испытывать.

Барбекю комплекс из кирпича с прямым сводом

Поскольку сложные своды – это самая проблемная часть кладки любой печи, предлагаем для начала чертеж и порядовку более простой конструкции для беседки или дачи.

Обратите внимание: по сравнению с предыдущими, 12 и 13 ряды расширены. Это своего рода декоративный «пояс» печи, опора для расширения и свода

Для облицовки зоны горения необходим пиленый вдоль или тонкий (плинфовый) огнеупорный кирпич, например, ШБ-6.

С 22-го ряда начинается перекрытие топочной камеры и постепенное сужение свода.

С 26-го ряда топка переходит в трубу, до нужной высоты чередуются ряды 30 и 31.

Важно: если печь барбекю своими руками выкладывается в беседке, пристройке или любом другом сооружении с крышей, необходимо поднять верхнюю плоскость трубы как минимум на 0,5 м выше уровня конька или плоскости навеса!

Еще один важный момент: для выкладки полок и перекрытий в кладку стен вмуровывают металлические полосы или стержни и на них укладывают кирпичи перекрытия.

Предлагаем также другие проекты для зоны барбекю на даче, своими руками реализовать их не сложнее, чем предложенную выше схему.

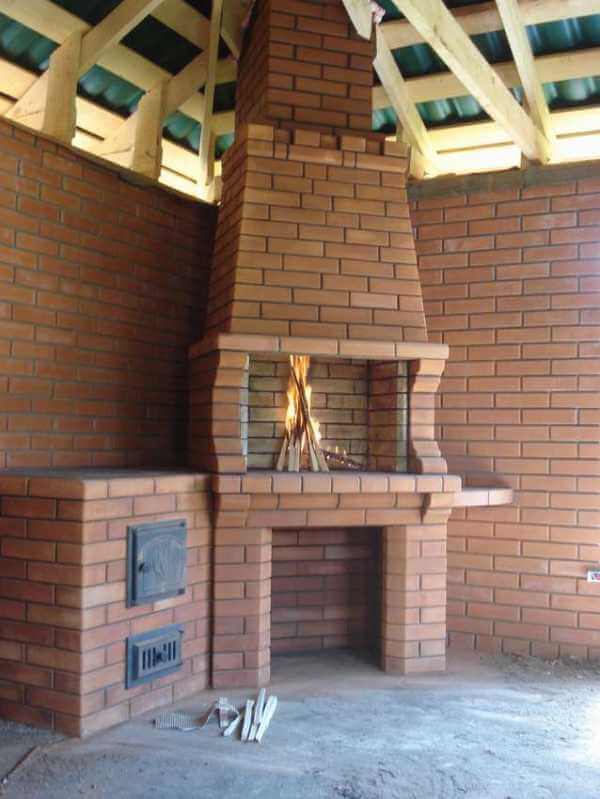

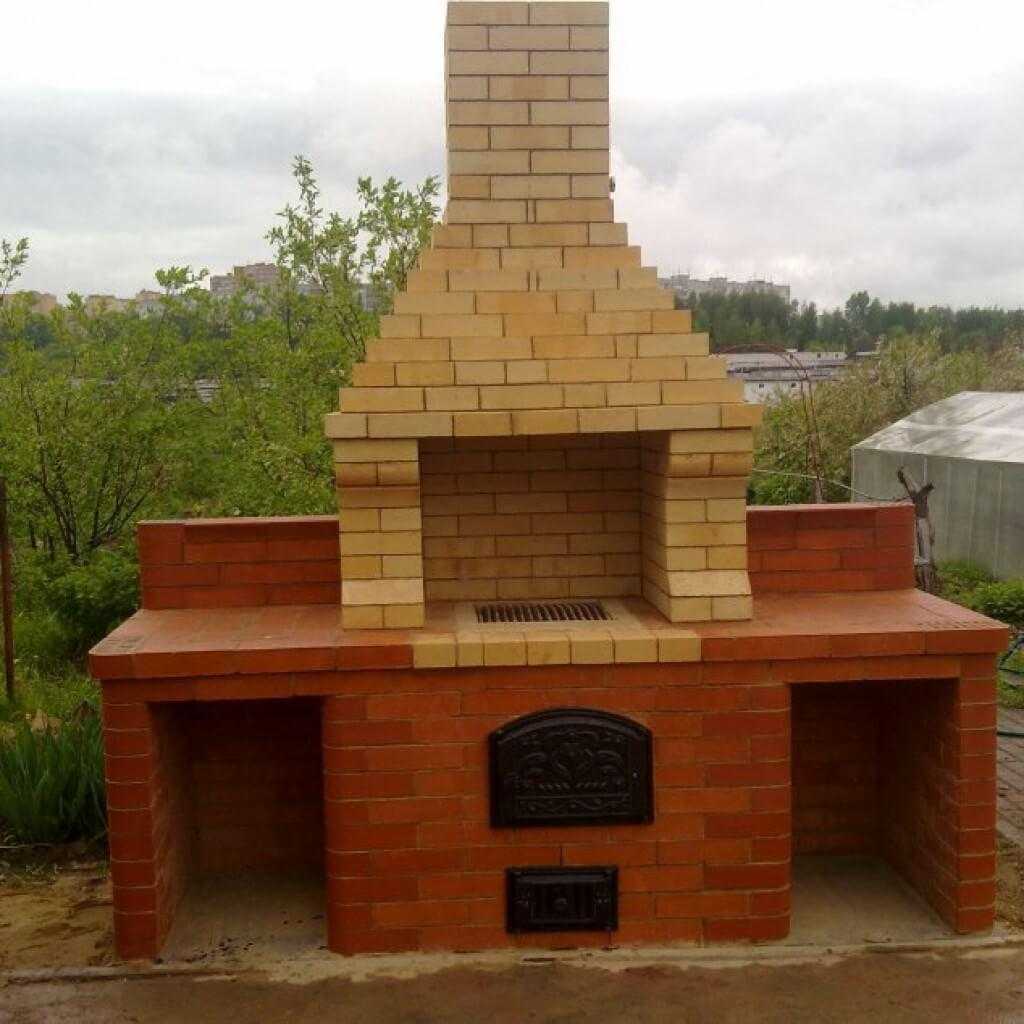

На фото таже прямой свод, решетка устроена над закрытой топкой. Дверки для топки и прочистки монтируются в переднюю стенку печи, как показано на порядовке ниже. Дополнительно на этой схеме имеется чугунная плита (варочная поверхность).

Еще один вариант, на примере обычной русской печи, показан в видео.

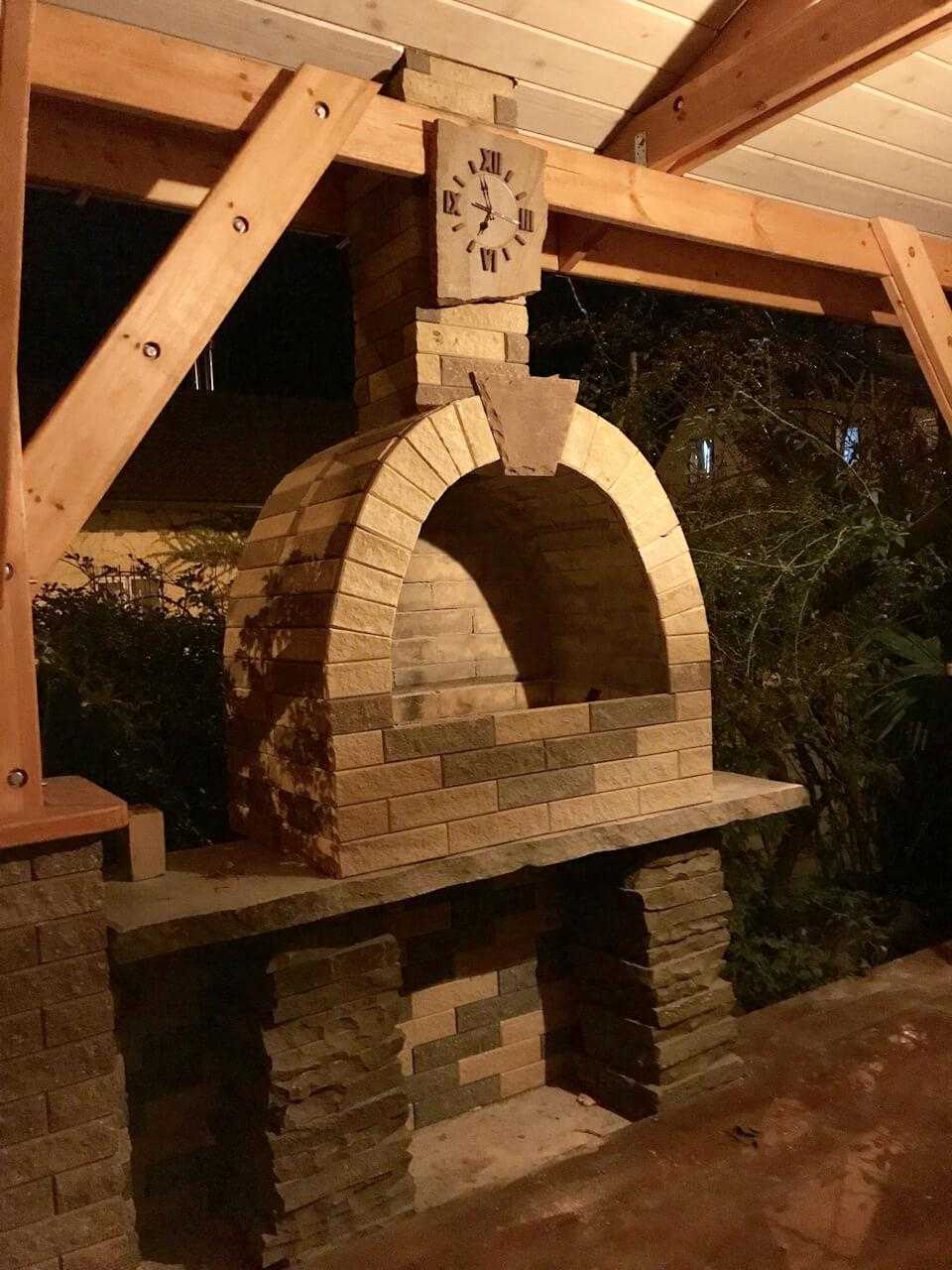

Очень интересно смотрится барбекю-гриль для дачи, где своими руками выложен арочный свод.

Достаточно подробно технология выкладки такого свода изложена в видео.

Иногда во дворе недостаточно места для устройства крупного комплекса прямой конфигурации. Тогда может оказаться удобнее использовать угловую схему.

Формирование кирпичной кладки

Чтобы сделать качественную кладку мангала, можно применить такие способы:

• Кладка в половину кирпича. Кладка идет одним рядом шахматным порядком, то есть перекрытие стыков кирпича нижнего ряда.
• Цепной вариант кладки. Является прочной конструкцией. Два горизонтальных ряда связываются друг с другом

Нюансы кладки:

• Вместо обычного цементного раствора применяется цементная клеевая смесь. Она способна выдержать резкие перепады температуры. Очень прочная и высокого качества
• При выкладывании двух-трех рядов, следует оставить работу на некоторое время для схватывания раствора.
• Для ровности конструкции обязательно применяем уровень
• Чтобы кирпич плотно лег на свое место, по нему слегка можно постучать молотком
• Выкладывание арки происходит при помощи деревянных подпорок, которые некоторое время будут удерживать кирпич на своем месте до схватывания раствора
• При выкладывании места жаровни в барбекю, требуется между кирпичей положить специальные крючки для установки над углями сетки или держателя шампура. Кроме металлических крючков можно также сделать выступы из кирпичей, на которых будет фиксироваться решетка для барбекю

Огнеупорный кирпич применяется только в месте, где будет гореть огонь. Остальной мангал можно выкладывать обычным кирпичом.

Делаем коптильню

Для начала надо определиться с конструкцией. Это может быть коптильня холодного копчения из кирпича и горячего. Здесь будет существенная разница в установке.

Коптильня из кирпича своими руками чертежи вы можете сделать под себя. Но принцип работы вы видите на фото. В очаге поддерживаем огонь, и по штольне дым движется к камере.

Если это промежуток будет коротким, тогда дым не будет успевать остыть и копчение будет горячим. При охлаждении в камеру он будет поступать в холодном виде, и это уже будет холодное копчение.

Что надо подготовить

Для того, чтобы сделать коптильни из кирпича своими руками, необходимо заготовить все необходимые материалы:

• Специальный огнеупорный кирпич, так как использование других видов кирпичей не рекомендуется, особенно силикатного. Он пойдет для рабочей части и топки. Для отделки можно применить и лицевой материал.
• Глина. Для термоустойчивости кладки применяется раствор на основе глины. Можно воспользоваться готовыми растворами, приобретенными в строительных магазинах. Достоинство таких растворов заключается в том, что их следует лишь развести водой.
• Лопата и емкость для замешивания раствора.
• Дверцы для коптильни.
• Уровень
• Шпатель и кельма для кладки.
• Молоток.
• Песок, щебень, цемент или бетонная плита.
• Металлические прутья и решетки.

Подготовка для очага

Это основание можно выложить обычным кирпичом или залить бетоном, предварительно сделав опалубку, согласно габаритным размерам коптильни.

Это основание можно сделать и таким образом:

• На месте будущей коптильни по ее размерам выкапывается яма.
• На дно этой ямы насыпается щебень и песок (первым засыпается песок) и утрамбовывается.
• Сверху на щебенку укладывается металлическая решетка и заливается бетоном. Если коптильня не большая, тогда можно и не армировать фундамент, а просто залить бетоном.

Кладка

Кирпичная коптильня своими руками делается по определенным правилам и в нужной последовательности. Для строительства небольшого объекта уйдет немного времени, если вовремя сделаны все необходимые подготовительные работы и приобретен необходимый материал.

Кладку таких объектов выполняют только специальным кирпичом. В данном случае – это огнеупорный и красный кирпич, предназначенный для печных работ.

Итак:

• Сначала производится прокладка в грунте дымохода. Ширина этого канала равняется 35 см, высота канала 25 см, его длина – 250-300 см. Коптильная камера, как правило, находится в конце дымоходного канала. Высота этой камеры приблизительно равна 150 см.
• Камера выкладывается в четверть кирпича, с использованием глиняного (или на основе глины) раствора.
• Такой же высоты будет и топочная камера. При выполнении работ необходимо проконтролировать, чтобы коптильная камера была выше топочной, а уклон дымоходного канала составлял около 8 градусов.
• После прокапывания дымоходного канала, его трамбуют и выкладывают кирпичом. Кладка выполняется также в четверть кирпича. После высыхания дымоходного канала его засыпают землей.
• Слой грунта должен быть примерно 15 см. Обычно коптильни устанавливаются на дачных или приусадебных хозяйствах, но и то на тех, чья площадь позволяет это сделать.

Выбор дизайна

Создание мангала разделено на несколько поэтапных действий. Если их соблюдать в точности, тогда:

• конструкция будет прочной и долговечной
• индивидуальность – мангал-барбекю будет единственным в своем роде
• таким мангалом можно запросто пользоваться зимой
• вероятность ошибки будет сведена к минимуму

Первым шагом является выбор дизайна. Печь должна быть простой и функциональной. В то же время следует предусмотреть внешний вид и некоторую площадку в помощь при приготовлении мяса. Это может быть небольшая столешница или отведенной место для хранения ложек, вилок, шампуров. А также можно выделить место для складирования дров для приготовления пищи.

Пример организации рабочего пространства

Поскольку мангал индивидуальная вещь, размеры и дизайн также индивидуальны.

Барбекю может быть двух видов:

1. Открытый – рабочая поверхность открыта. Внизу создана сквозная ниша для дров. Так же для удобства может располагаться столешница.

2. Закрытый – это конструкция многофункциональная. В основном, данный мангал ставится возле стены. Ниши все закрытые, имеется крыша и арка, а также:

• Столешница для подготовки продуктов и посуды
• Место нагревания чайника или разогрева первого блюда
• Место хранения посуды
• Место хранения дров
• Место под раковину

Стоит учесть! Данный мангал требует большего количества материала, а также кропотливой работы, связанной с делом печника.

Мангал своими руками из кирпича: технология строительства

В то время, как застывает плита фундамента, необходимо замешать глиняный раствор для кладки. Глина замачивается в воде на несколько дней, при подсыхании подливается вода, смесь периодически помешивается. После этого добавляется песок. Готовый раствор не должен растрескиваться в руках.

За день до начала работ следует подготовить кирпич. Чтобы он лучше схватывался и не забирал влагу из раствора, его обильно поливают водой.

Через каждые два слоя кладку желательно перекладывать металлической сеткой для большей прочности сооружения. После семи уровней выполняется перекрытие. Далее продолжается кладка еще в три ряда. Последние ряды предназначены для организации зоны гриля. В конструкции следует оставлять небольшие зазоры, обеспечивающие поступление воздуха для горения.

Если проект предполагает дымоход, то можно использовать обычную чугунную трубу. Минимальная высота – 150 см. Чтобы атмосферные осадки со временем не разрушили дымоход, сверху крепится козырек, навес или миниатюрная крыша.

Наружные стены строения можно просто оштукатурить, облицевать плиткой или облагородить натуральным камнем.

44 Чертежа мангалов из кирпича с размерами и схемами

Здесь собрано более 44 чертежей, схем и макетов как мангалов, так и мангальных комплексов из кирпича, т.е. с печкой, коптильней, плитой под казан и со всякими другими наворотами.

Мангали из кирпича с металлической оправой

Мангал из кирпича и металла – переносной.

Этот простой мангал сделан своими руками автором из железа и кирпича. Рама сварена из металла, в внутрь в рабочую зону “шашлычницу” вложен огнеупорный кирпич.

Хоть он и из кирпича, но все же переносной (около 50 кг.) два человека смогут перенести в гараж на зиму.

Глубина – 20 см. Комментарий автора: (20 см это самое оптимальное глубже дырки нужны, меньше мясо горит)

Профиль – битая граньПокрашен термокраскойЛюди советуют, что если кирпич огнеупорный, то угли нельзя заливать водой, а то кирпич быстрее разрушиться от перепада температур

Совет: если у вас обычный высокий мангал из металла, то положите на дно огнеупорный кирпич, тогда высота уменьшиться до рекомендуемой и дно не будет выгорать, что увеличит срок службы

Мангал из кирпича + печь под казан своими руками

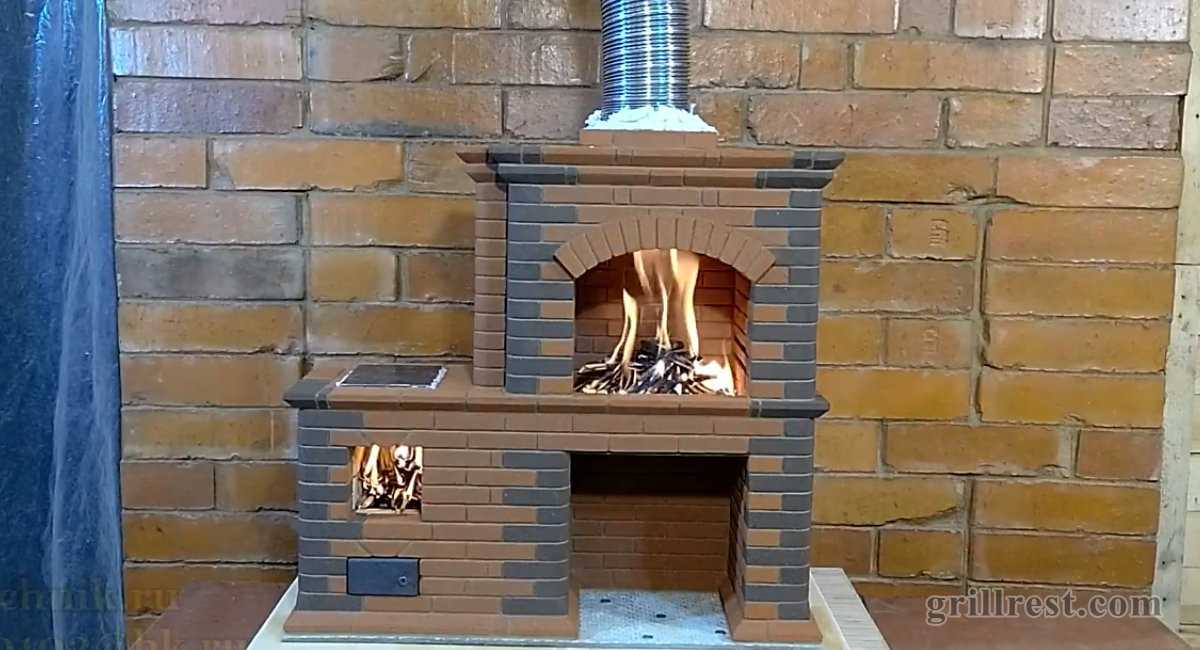

Это мангал и печь, на которую поставить казан или сковороду, автор сделал сам своими руками. Печь отделена от мангала металлической перегородкой, когда угли в печи созревают, их выгребают в мангал (убрав перегородку). На печь можно поставить. К тому же автор утверждает, что это по совместительству ещё и тандыр лайт “, выгребя весь уголь вполне можно поставить на пару-тройку часиков маленький чугунок с картошечкой и мясом”

Автор хотел сделать весь мангал из металла, но делать их кирпича оказалось выгоднее.Каркас из металла, нижняя обвязка и вертикальные балки из трубы 40х40. Сварен стол, на него уложена металлическая сетка (для лучшей сцепки глины), на стол уложены кирпичи. Для того чтобы высота стенок получилась 16 см (как рекомендуется для жарки шашлыков), автор решил положит профтрубу на первый ряд кирпичей, чтобы не резать кирпичи для второго ряда. Получилось 120 мм (кирпич) + 40 мм (труба) = 160 мм или 16 см.

На печи сверху чугунная конфорка для казана или сковороды. Труба – оцинкованная труба для водостокаПечь – из огнеупорного кирпичаМангальная зона – из обычного кирпичаВсе клалось на шамотной глине с пескомПол бетонРазмер по обвязке — 1200х1800

Пошаговые фото:

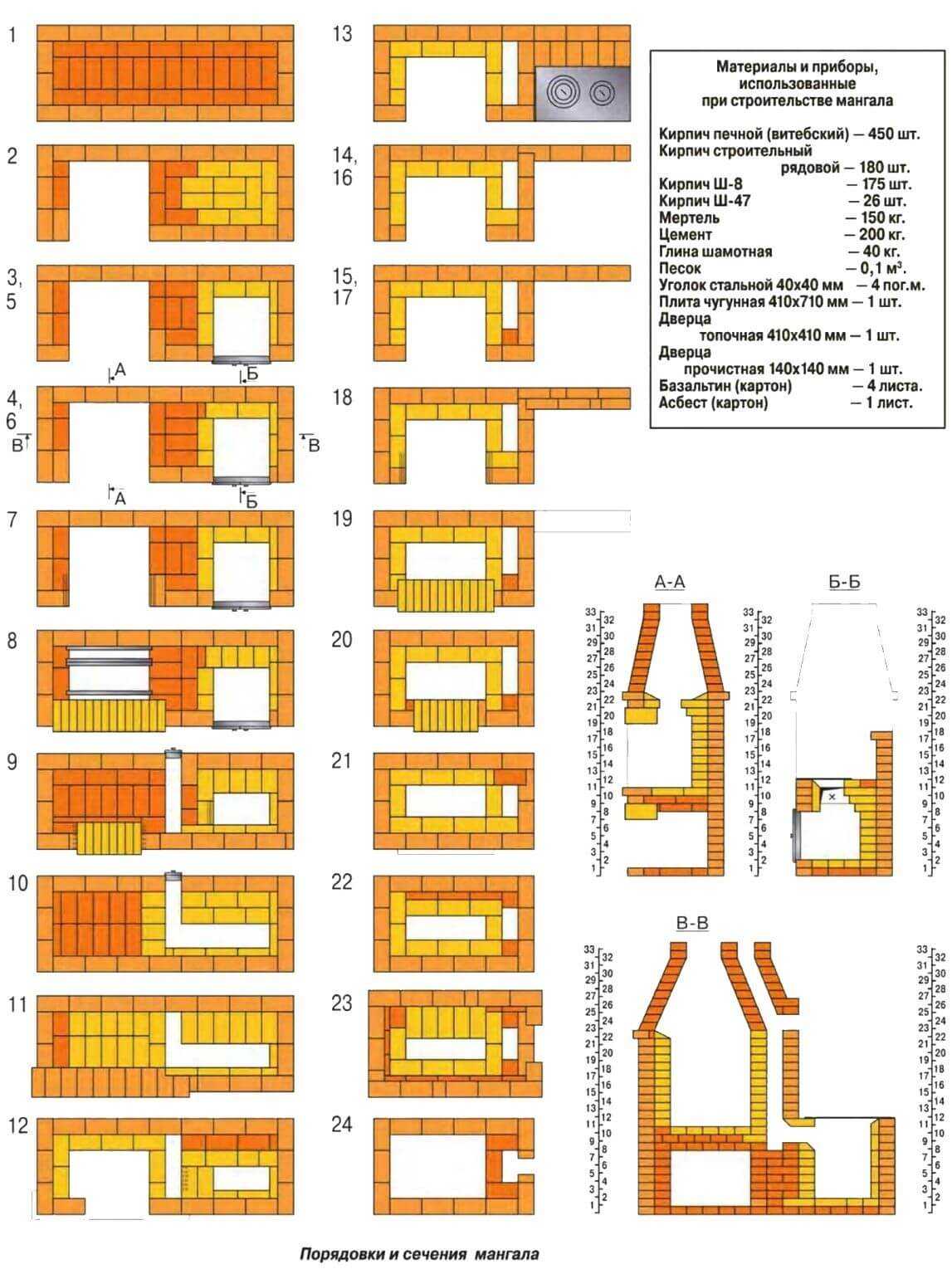

Порядовка для кладки своими руками

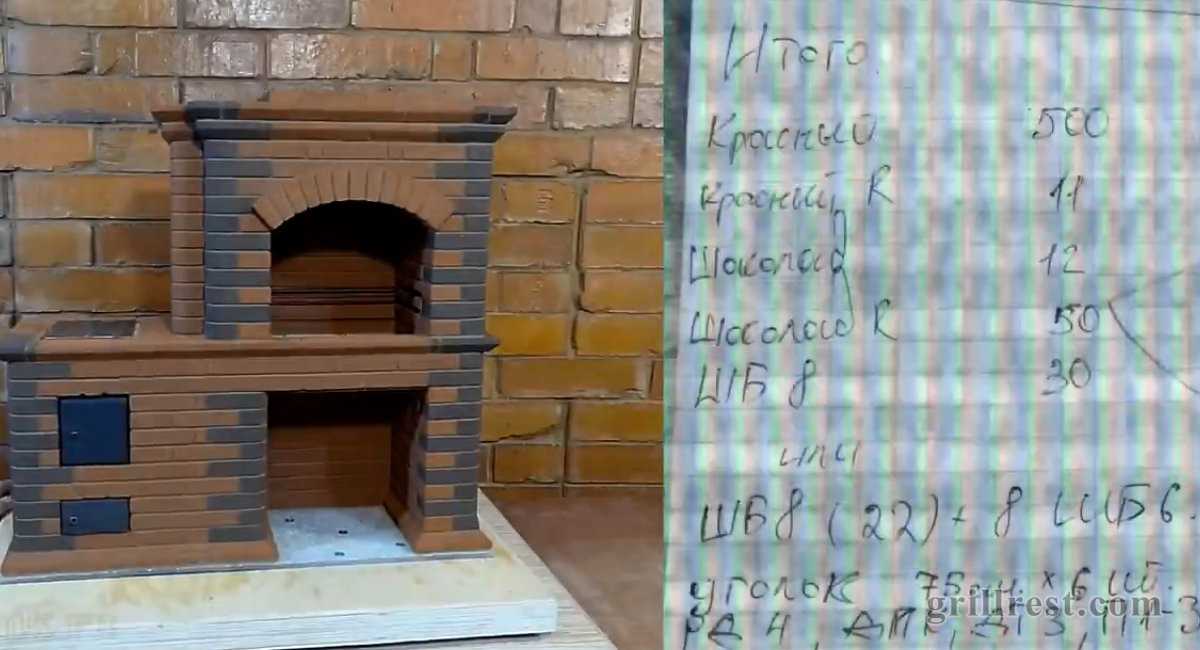

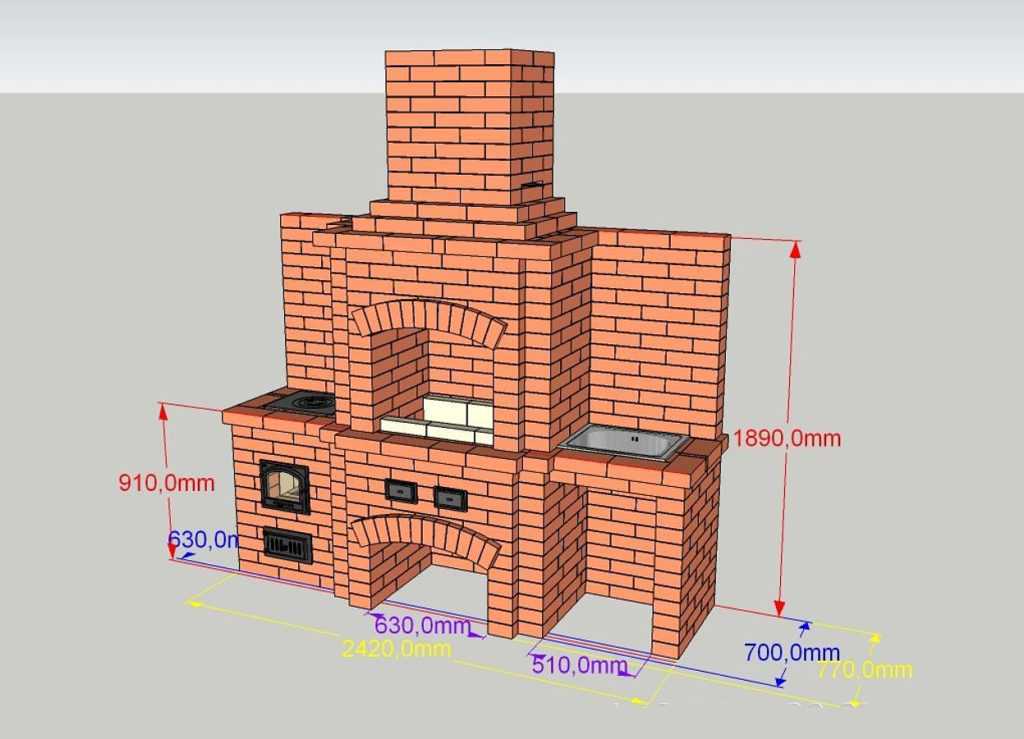

Делать будем вот такой мангал с плитой под казан:

Размер барбекю: 187,5 (ширина) * 62 (глубина) * 182 (высота) см.

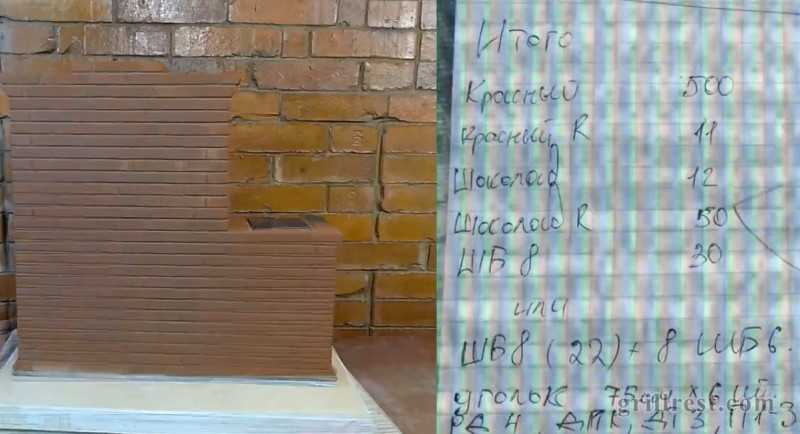

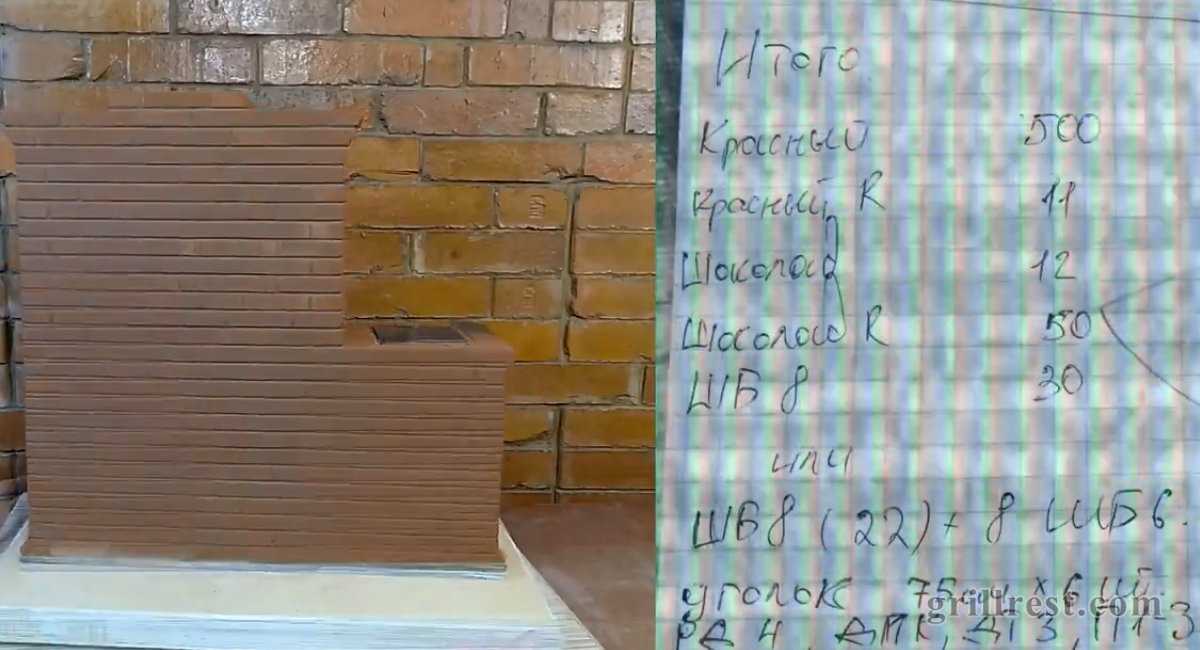

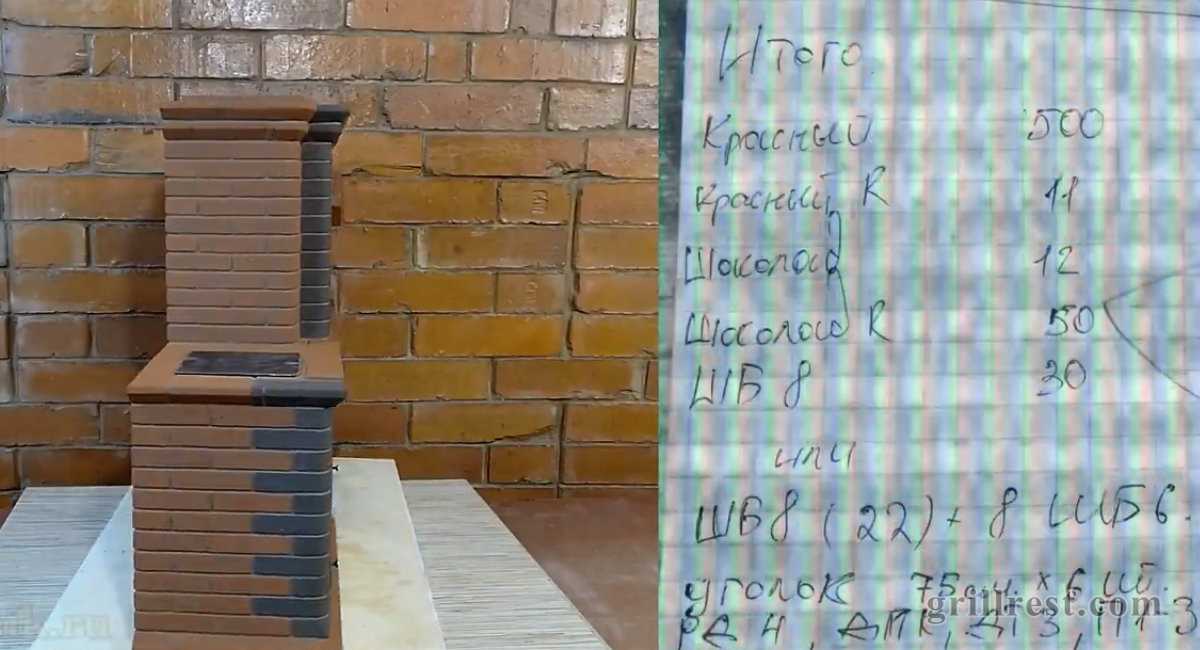

Количество, марки и цвета кирпичей:

Алгоритм действий:

1. Вывести горизонтальную плоскость, отбить диагональ до 5 мм разницы.

2. Сформировать зольную камеру, установить поддувальную дверку (ДП-2, ДПК).

3. Перекрыть дверцу поддувала, сформировать зазор для доп. подачи воздуха к ней.

4. Положить шамот на основание топливника, использовать базальтовый картон между шамотом и внешним кирпичом. Поставить колосник (РД-4).

5. Установить топочную дверку (ДТ-3).

6. Футеровать топливник (ШБ-8, ШБ-6).

7. Закрыть нишу под газоходом.

8. Сформировать канал казана, сделать выборку под уголок дна мангала.

9. Перекрыть крышу и топочную дверцу.

10. Для перекрытия хайла наложить шамот. Поверх основания мангала — тоже.

11. Футеровка ниже топочной дверки на 5-10 мм.

12. 13-ый ряд — сделать выступ столешки от 3 до 5 см. Установить чугунную плиту П1-3 (410*340).

13. Перейти к кладке тела.

14. Сделать прорези под закладные.

15. Нарезать заготовки (16 см) для арки. Разметить на клин (3-5 мм).

16. Вмонтировать кружала, поставить пятовые кирпичи.

17. Класть арку строго по уровню.

18. Согнать газовую камеру. Построить выход канала казана.

19. Полностью перекрыть арку.

20. Закрыть выход канала.

21. Изготовить карнизную полку. Выступ — 3-5 см.

22. Переход к трубе, установка задвижки (3В-6).

Результат:

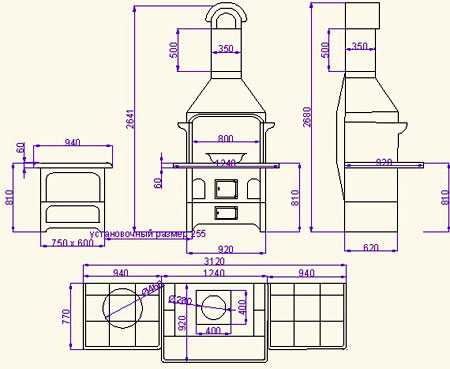

Подготовка к строительству: чертежи и оптимальные размеры

Возведению конструкции печи-барбекю должны предшествовать подготовительные мероприятия по выбору места постройки, составлению чертежей и схем.

Для создания печи-барбекю можно использовать уже готовые чертежи

При выборе участка для строительства нужно руководствоваться следующими правилами:

1. Между печным комплексом и жилым домом должно быть расстояние не менее 5 м.
2. Доступ к кухне не должен быть слишком удалён от конструкции. При необходимости их можно расположить под одной крышей.
3. Постройку следует размещать подальше от жилого дома соседей, так как запахи и дым могут их раздражать.
4. Решение всех строительных моментов следует доверить специалистам.
5. Перед застройкой необходимо провести исследование грунта, и, в соответствии с его качеством, выбрать подходящий тип основания.

Важную роль играет размер будущей печи-барбекю.

Высота печи-барбекю должна быть такой, чтобы любому члену семьи было удобно готовить на ней

Если поверхность с мойкой, решётку барбекю или казан разместить слишком низко, то через некоторое время устанет спина, а при расположении рабочих поверхностей слишком высоко в процессе приготовления без ожогов не обойтись.

Если ширина выбранного участка не позволяет сделать широкую конструкцию, то данным оптимальным параметром можно считать величину в 240–250 см. Такой печной комплекс будет компактным и удобным. Ширину жаровни следует сделать 63–65 см.

Размер печи для казана составит 3,5 кирпича с каждой стороны, что соответствует 87 см.

Простой мангал из кирпича

Любое сооружение из кирпича требует фундамента. И даже такой небольшой мангал, как представлен ниже, очень нежелательно ставить прямо на почву. Фундамент заливать придется. Сделать его можно ленточным или плитным. Плита надежнее: зимой ее не поведет и кладка не развалится.

Этот простой мангал из кирпича своими руками сможет сложить даже новичок

Размеры фундамента под мангал из кирпича на 10-15 см больше его габаритов. Сначала снимается растительный слой, при необходимости  котлован углубляется на 10-15 см. Дно его выравнивается и трамбуется. Насыпается слой щебня 10 см и снова трамбуется. Желательно использовать при этом виброплиту: ручной трамбовкой вы достаточно грунт не уплотните. Высота ленты — 20-30 см, толщина плитного фундамента — 10 см.

В зависимости от выбранного типа фундамента сооружается соответствующая опалубка. Для большей прочности делают армирование прутком 10-12 мм диаметра. Для ленты — по периметру укладывают две нитки, для плиты делают «клетку»: укладывают прутки вдоль и поперек с шагом 20 см. Заливается все бетоном марки не ниже М200.

Если температура во время строительства держится в районе +20°C, примерно через неделю можно продолжать работы: бетон набрал более половины прочности. На него укладывают два ряда гидроизоляции (рубероид, толь, современные рулонные гидроизоляции), промазывают битумной мастикой или другим жидким гидроизоляционным раствором. После этого можно начинать кладку.

Размеры и материалы

Это небольшой мангал из кирпича своими руками сложить можно даже не имея никакого опыта. Он представляет собой сооружение в виде буквы «П». Есть две части: собственно жаровня и рядом столик. Конструкция несложная и легко модифицируется. Можно добавить еще одну секцию рядом, сделать шире или уже, глубже или мельче. Можно сделать два выступа под решетки — это если готовиться будет большое количество шашлыков.

В базовом варианте размеры такие:

• ширина 180 см;
• глубина 90 см;
• высота мангала 100 см.

Для кладки этого садового мангала можно брать полнотелый керамический кирпич, можно использовать и шамотный ША-8. Для данной ниже порядовки использовано 202 кирпича.

Для нижней части  — до 5-го ряда — раствор используют цементно-песчаный 1:3 или с добавлением к нему одной части извести. Далее, там где уже будет идти нагрев, используется глиняно-песчаный раствор. Его пропорции подбирают исходя из качеств глины (жирная, нормальная, тощая). По густоте — он не должен быть слишком жидким, но и не слишком густым. Примерно, как хорошая густая сметана.

Порядовка и порядок работ

Этот дачный мангал складывается из кирпичей, уложенных «на постель». Два выступающих ряда (кирпичи уложены поперек) служат опорой для листа жаровни и сетки мангала. Тут можно класть и на ложок (ставить на узкую часть), тогда лист поднимется чуть выше. В нижней части можно складывать дрова или использовать для других хозяйственных нужд.

Ряды кладутся в перевязку — со смещением, для этого нужны половинки кирпичей. Их можно нарезать болгаркой. Первые шесть рядов формируют жаровню и стол справа. Начиная с 7-го ряда кладка идет только в той части, где будет располагаться сам мангал.

Толщина шва 5-8 мм. Она должна быть одинаковой.

Порядовка небольшого дачного мангала из кирпича

Чтобы не нарушить геометрию при строительстве, можно натянуть шнуры и по ним ровнять все ряды. Но каждый кирпич и каждый ряд контролируете уровнем на горизонтальность. Постоянно нужно проверять вертикальность стенок и углов. Для этого используют строительный отвес (шнур с грузком на конце). Можно вертикальность проверять и уровнем, но он имеет погрешность, тем более, если это не профессиональный, а любительский инструмент. Так что при такой проверке есть солидная вероятность получить жаровню с косыми, заваленными стенками.

Порядовка этого кирпичного мангала проста, и дополнительных пояснений не требует. Могут возникнуть вопросы по поводу сушки. Если погода сухая, оставляйте мангал сушиться на три-четыре дня. Потом можно понемногу разводить огонь. Пару дней топите в щадящем режиме, используя тонкие дрова и понемногу. Потом можно зажарить первую партию шашлыков.

Один из вариантов простого мангала из кирпича. От базового вариант отличается тем, что есть два ряда выступающих кирпичей. Еще одно отличие — столик имеет меньшие размеры

Если предвидятся дожди, а над мангалом нет навеса, накройте его клеенкой. Примерно через неделю можно начинать медленную просушку: огонь разводите небольшой и ненадолго. Сушка будет идти тоже 2-3 дня. Затем мангал из кирпича, сложенный своими руками можно испытывать.

Возможно, вам будет интересно почитать «Как сделать мангал из металла своими руками»

Монолитный фундамент

Конструкция печи с казаном требует надежного и прочного фундамента. Его основание должно быть немного шире, чем сама печь. Допускается добавить не меньше 25 см спереди, по 10 см с других сторон печи.

Котлован выкапывают на глубину не меньше 40 см. Дно уплотняют, затем засыпают 10 см песка, 10 см щебня. После этого укладывают сварную металлическую сетку.

Сколачивают опалубку из досок и заливают фундамент. В раствор можно добавить пластификатор, чтобы не появились трещины. Во время застывания бетон можно пролить водой и накрыть пленкой.

Для высыхания бетона потребуется 3 недели. После чего можно приниматься за кладку печи.
