Печь-барбекю из кирпича своими руками: чертежи и порядовка

Выбираем и готовим место для строительства

Преимущества металлических мангалов

Чем же так хороши мангалы из металла? Монолитную печь для барбекю или кирпичный ее вариант отличается капитальностью — в таком случае конструкцию не нужно будет убирать на зиму, да и выглядит она надежнее, прочнее, долговечнее. Кроме того, печь из камня можно усовершенствовать дополнительными рабочими зонами, которые позволят не только жарить мясо, но и запекать овощи, рыбу, коптить продукты. При этом выглядеть печь будет благородно, она органично впишется в облик любого участка. Стоит ли обращаться к металлу?

В большинстве случаев — определенно, стоит. У капитальных конструкций есть свои плюсы, но и портативность — это далеко не недостаток. Металлический мангал занимает немного места, что хорошо для скромных по площади участков. Установить такую печь можно даже на тесной террасе или в небольшой беседке. Кроме того, даже стационарную ее версию можно перевозить с места на место, хотя и с небольшими неудобствами — а при создании походного складного варианта свой мангал можно будет взять с собой на природу, даже не имея автомобиля.

Есть у создания металлического мангала своими руками и другие преимущества.

• Конструкция будет полностью пожаробезопасной. Используемые материалы устойчивы к высоким температурам; если при работе использовались правильные чертежи с указанием достаточных размеров мангала из металла, то даже случайное возгорание окружающих предметов маловероятно.
• Небольшие финансовые затраты. В то время, как на кирпичи, бетон или натуральный камень может уйти много денег — по крайней мере, за счет финишной отделки — траты на металл будут мизерными.
• Простота работы. Все, что нужно для того, чтобы правильно изготовить мангал из стали — это начальные навыки работы со сварочным аппаратом. Для того, чтобы оптимизировать приток воздуха, понадобится также поработать с дрелью.
• Скорость изготовления. Из-за большого количества технологических перерывов использовать мангал, построенный из кирпича или бетона, можно не меньше, чем через месяц. Металлическая же конструкция будет готова к эксплуатации сразу по завершении сборки.

Минусом может стать недостаток эстетичности печи из стали. Однако внешний вид любого мангала зависит только от дизайнера и мастерства изготовителя. Стоит лишь взглянуть на некоторые проекты, чтобы убедиться — и такую конструкцию можно превратить в шедевр.

Простейшая самодельная конструкция

Тип конструкции

Большое внимание при покупке необходимо уделить конструкции. К примеру, если дизайн участка уже готов, смене не подлежит, то как нельзя лучше подойдет стационарный мангал. Если на участке есть навес, то приемлемой будет встроенная либо подвесная модель

Вот наиболее популярные из них:

Если на участке есть навес, то приемлемой будет встроенная либо подвесная модель. Вот наиболее популярные из них:

Стационарная

Такая конструкция возводится раз и навсегда, перемещению не подлежит. К тому же такое устройство необходимо установить на прочное основание. Чтобы защититься от осадков, мангал устанавливают под навес. Необходимо предпринять все меры пожарной безопасности. Среди неизменных плюсов можно назвать:

• Долговечность и безопасность;
• Легкость в уходе и эксплуатации;
• Разнообразное меню для приготовления.

На колесах

Такой гриль имеет форму жаровни на углях. Снизу находится поддувало и емкость для сбора пепла. В верхней части расположена решетка для приготовления пищи. Модели долговечны, легки в применении и уходе. Конструкции бывают различными в размерах.

Подвесная

В комплектации имеется цепь и крепления. Но такие модели подвешиваются единожды, иными словами, они стационарные. Площадь поверхности у них большая, поэтому пища прогревается равномерно. Блюда и продукты здесь готовятся в разных вариациях, а вкус отличный!

Мангал-коптильня

Конструкция мангал-коптильня сама по себе очень удобное и практичное изделие, поскольку за один прием можно приготовить и шашлык и закоптить мясные продукты

Чтобы начать самостоятельно делать, нужно обратить внимание на важные нюансы:

• Размеры конструкции стоит подбирать с учетом количества людей, которых нужно будет накормить. Слишком маленькие изделия не будут удобными, поскольку прийдеться разделать процесс приготовления пищи на несколько подходов. Слишком большие сооружения не выгодны из-за того, что не вся поверхность будет использоваться.
• Каким будет сооружаться изделие: стационарным или разборным.
• Основной материал для изготовления: метал или кирпич.

Мангал-коптильня

Особенности построения коптильни

В постройке коптильни рекомендуется чтобы сооружение включало крышку, которая будет задерживать дым для копчения продуктов. Существует несколько способов ее изготовления:

• Соорудить ее раздвижную из двух половинок.
• Сделать с одной половинки. В таком случае она будет откидная.
• Съёмную.
• Задвигающую.

Основание коптильни можно разместить на ножках из метала, или сделать кирпичные опоры. Длину ножек можно подобрать индивидуально. В конструкцию мангала-коптильни можно встроить дополнительный столик. При таком варианте будет комфортно готовить еду на приспособлении.

При сооружении этого девайса нужно быть готовым к тому, что это займет много времени и сил. Но то, что получиться в результате будет полезным на протяжении многих лет. Качественно сделана конструкция– это залог того, что приготовленные блюда всегда будут вкусными.

Очень компактная коптильня

Весь процесс состоит из тех же этапов, что и предыдущие изделия. Отличие в том, что укладка кирпичей делается по другим чертежам.

Что касается облицовочных работ, то также требуется уделить этому не мало внимания. Можно использовать декоративный кирпич. Сейчас его видов большое количество, поэтому внешне девайс можно сделать таким как требует того обстановка. Также, чтобы вся локация изделия выглядела эстетично, можно обложить ее тротуарной плиткой.

Устройство конструкции

Самый простой и дешевый вариант кирпичной шашлычницы — по сути кирпичный мангал, который не потребует много сил и времени на постройку.

Далее строим саму шашлычницу. Для этого потребуется определенное количество кирпича. Какое именно, необходимо рассчитать заблаговременно, учитывая желаемые параметры возводимой конструкции.

1. Чтобы добиться большей функциональности, шашлычницу из кирпича своими руками рекомендуется сделать с одной стороны частично открытой. Для этого 3 стороны необходимо выложить высотою в 7-9 кирпичей, четвертую — высотою в 3 кирпича. При кладке обязательным является использование уровня.
2. После этого можно приступать непосредственно к сооружению очага своими руками. Для этого потребуется исключительно огнеупорный кирпич.
3. На готовое основание необходимо уложить арматуру и закрепить на ней цементным раствором плоскую плитку, которая также должна быть выполнена из огнеупорного материала.
4. Потом можно сделать несколько рядов кладки кирпича, при этом в боковых стенках требуется положить поперек по 2 кирпича — они необходимы для решетки.
5. Затем требуется положить еще 2 ряда кирпичей, после чего можно расшивать швы. Отметим, что поддувало выкладывать вовсе не обязательно.

Из металлических уголков изготавливают решетку для шампуров, которую крепят на металлических штырях, заблаговременно вмурованных в стены.

Дополнительно рекомендуют положить на самое дно очага металлические листы (их обязательно должно быть несколько, и они должны быть выдвижными) для того, чтобы легче убирать золу.

Так устроена наиболее простая, однако при этом очень качественная и долговечная (в зависимости от качества применяемых материалов) шашлычница, которую совершенно не сложно построить своими руками.

https://youtube.com/watch?v=WJ2VlPERthw

После того как шашлычница будет полностью готова, ей нужно дать некоторое время на усадку, после чего можно облицевать разнообразнейшими декоративными материалами, чтобы придать ей неповторимую индивидуальность.

Построенную у себя на участке шашлычницу можно обшить фаготом либо облицовочным кирпичом — так она будет не только функциональным, но и эстетичным элементом участка.

Инструменты и материалы

Перед тем, как построить кирпичный мангал на даче, нужно по готовому или составленному заранее проекту самостоятельно рассчитать требуемое количество материалов.

Это необходимо, чтобы не столкнуться с их нехваткой или наоборот, чрезмерными оставшимися излишками. На основании рассчитанных по проекту количеств материала составляется смета.

Расчет делается так, чтобы материал был с небольшим запасом. Из инструментов понадобятся:

• лопата;
• корыто или бетономешалка;
• ведра для раствора;
• мастерок;
• уровень, отвес;
• дисковая пила.
• шамотный (печной) кирпич, выдерживающий температурные перепады без растрескивания;

Расходные материалы:

• материал для фундамента (бутовый камень, цемент, песок, щебень, доски или гладкая фанера для опалубки);
• арматурная сетка;
• лист железа;
• металлические решетки, задвижки, уголки, дверцы.

Если мангал проектируется с нишами и рабочей областью — дополнительно понадобится столешница из камня. В качестве кладочного раствора обычно берут смесь глины с песком, по крайней мере, для топки.

Цементный раствор будет быстро разрушаться и растрескиваться при воздействии высоких температур (может достигать 1000 °С в топке) и температурных перепадов. Глину обязательно предварительно замочить на несколько дней. Глина и строительные смеси с ней предлагаются в строительных магазинах.

Справка: огнеупорный материал требуется для выкладки топливника, непосредственно контактирующего с огнем. В целях экономии для возведения цоколя и элементов, не испытывающих воздействия открытого пламени и высоких температур, можно взять обычный кирпич — в т.ч. оставшийся от разбора каких-либо сооружений, очищенный от остатков раствора.

Особенности конструкции кирпичного мангала

Соус барбекю

Учитывая, что уличные барбекю чаще всего используются для приготовления мяса, стоит обязательно позаботиться о наличии соуса, способного придать готовому блюду неповторимый вкус.

Можно, конечно, приобрести готовый, но стоит обратить внимание на следующий рецепт, в домашних условиях который приготовить не составит особого труда. Для этого потребуется:

• Кетчуп (полстакана);
• Сахар коричневый (треть стакана);
• Уксус яблочный (столовая ложка);
• Соус соевый (две чайные ложки);
• Соус вустерширский (две чайные ложки).

Все ингредиенты необходимо тщательно смешать в любой емкости. Готовый соус можно также использовать в процессе приготовления мясного блюда.

При желании всегда можно добавить различные специи, которые несколько изменят вкус соуса. Чаще всего это лук и чеснок, а также различная зелень, в большом количестве выращиваемая на дачных участках. В таком случае основное блюдо получится еще более вкусным, насыщенным, и, главное, полезным.

Таким образом, барбекю своими руками при желании сможет сделать каждый. Надо лишь учитывать обозначенные рекомендации – и все обязательно получится.

Простой кирпичный мангал

Эта конструкция очень проста, легко изменяется под любые потребности и желания. Состоит из кирпичных стенок, в которых устроены выступы (кирпич положен на ребро). На эти выступы укладываются жаропрочные листы (металл и др.), решетки, шампура. Удобно, особенно если есть какая-то крыша над головой на случай осадков, но строится она отдельно и по желанию.

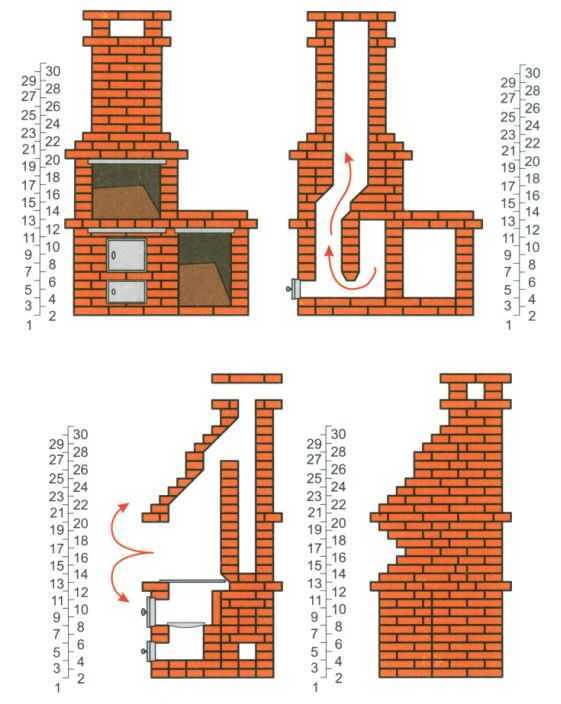

Проект и фото готового мангала/барбекю из кирпича

Под любое строение из кирпича требуется фундамент, или, как минимум, подготовленное основание. Даже не этот небольшой мангал из кирпича. Так как кирпичей идет немного — стенка в полкирпича, то под данную конструкцию подойдет утрамбованная площадка, выложенная каким-либо твердым покрытием.

Подготовка основания

Снимают плодородный слой, если нужно, углубляют котлован. Глубина должна быть порядка 20-25 см. Размеры фундамента или площадки — на 50 см больше габаритов печи во все стороны. Дно выравнивают, на него высыпают щебень средней фракции. Толщина слоя щебня — 15 см. Его хорого трамбуют. Желательно — виброплитой, если ее нет, металлической или деревянной трамбовкой.

Дальнейшие шаги зависят от выбранного основания. Если это одно из покрытий — брусчатка, тротуарная плитка и подобные материалы, то насыпается слой мелкозернистого песка, в который по уровню укладывается покрытие.

Если выбран в качестве основы плитный фундамент, он армируется прутком 10 мм в диаметре. Укладывается вдоль и поперек фундамента с шагом в 20 см, в месте пересечения связывается. Если вязать специальной проволокой не умеете, можно стянуть пластиковыми хомутами. Допускается для данной модели армирование готовой сеткой из толстой проволоки. Выставляется по краям опалубка и все заливается бетоном марки М250. Работы можно начинать через неделю, если среднесуточная температура была не ниже +20°C, и через две, если было +17°C.

Порядовка (кладочные чертежи) и рекомендации по кладке

Для этого кирпичного мангала используют полнотелый керамический кирпич М200. Можно брать печной, но он дороже, шамотный класть не стоит: не те температуры и он слишком е любит влагу, чтобы нормально себя чувствовать в открытом мангале.

Кладку ведут на глиняно-песчаную смесь, в которую для большей прочности добавляют немного цемента. Для новичков лучше взять готовую смесь для печей, только не жаростойкую, без шамота. Замешивать по инструкции, толщина шва — 3-5 мм, выдерживать строго. Постоянно контролировать вертикальность стенок и горизонтальность кладки

Это важно для нормальной эксплуатации печи

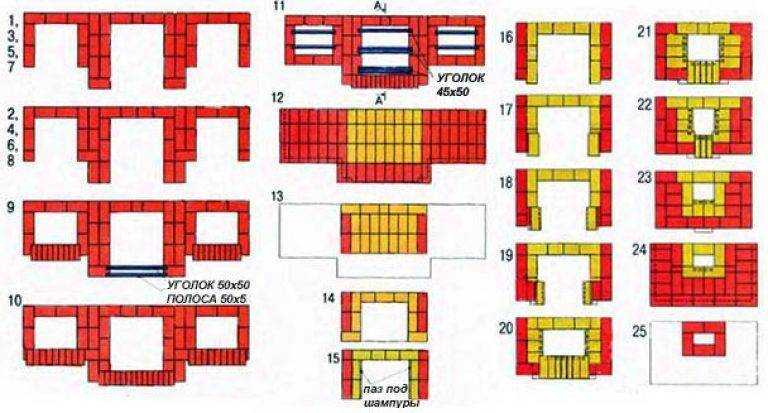

Порядовка мангала из кирпича (кладочные чертежи)

Как видите, все действительно очень просто. Каждый нечетный ряд начинается с целого кирпича, нечетный — с половинки. В 6-ом и 10-м ряду кирпичи ставят на ложок — боком, и разворачивают поперек основной кладки. Если делаете барбекю — под решетку — в этих же рядах задняя стенка кладется из кирпича, также поставленного на ложок, а для сохранения толщины кладки их ставят в два ряда, также как и остальные — с перевязкой — смещением швов. Если собираетесь использовать и ка мангал — для шампуров — на задней стенке кладете кирпич тоже на ложок, делая выступ и в этой зоне. Впереди как опору для шампуров используют профильную металлическую трубу небольшого сечений, вырезанную по размеру. В ней под шампура можно проделать выемки.

Начиная с 7-го рядка кладку ведут только на половине — правой или левой — как вам удобно, но данная раскладка дана под жарочную камеру слева — она шире, а слева находится столик. Если вам удобнее наоборот — делайте зеркальное отражение этой порядовки.

Кирпич — гигроскопичный материал, чтобы уменьшить количество влаги, которую он будет «тянуть» из основания и продлить срок его эксплуатации, под первый ряд нужна гидроизоляция. Можно уложить в два слоя рулонный материал (типа рубероида или гидроизола), пройтись по периметру гидрофобной пропиткой. Не помешает слой гидроизоляции и между первым и вторым рядом.

Вот как выглядит одна из вариаций кирпичного мангала без столика (если вам он ненужен, просто игнорируйте эту часть)

После того, как мангал из кирпича сложен, его оставляют сохнуть при теплой погоде на 1-2 дня, при более прохладной — на 3-5. Потом можно провести пробный запуск. Примерная «экипировка» приведена на фотографии готового мангала. В этой версии сделаны три ряда выступов: верхний — для продуктов, средний — для углей, нижний — для сбора прогоревших углей и золы.

Чтобы сложенный мангал более-менее долго служил, его желательно покрыть составом, уменьшающим гигроскопичность. Для данного случая лучше всего подойдет лак КО-85. И еще неплохо было бы предусмотреть какую-то крышку: закрывать на случай дождя и на зиму.

Корпус печи-барбекю Гудкова

Материалы

1. Кирпич огнеупорный (шамотный) ГОСТ 390–96.
2. Кирпич глиняный обыкновенный ГОСТ 530–2012.

Корпус печи выкладывается из кирпича либо огнеупорного, либо керамического (обязательно полнотелого). Огнеупорный кирпич выдерживает 1300 °С и более. Обыкновенный глиняный кирпич должен быть хорошо обожжен. Недожженный, пустотный, силикатный, а также кирпич с трещинами для печной кладки не подходит.

На печь потребуется кирпича — 465 шт.

Печные приборы:

• однокомфорочная плита варочная 420х500 мм;
• решетка–мангал 420х500 мм;
• металлический лист 500х600 мм;
• прочистная дверка 140х140 мм;
• поддувальная дверка 270х140 мм;
• топочная дверка 250х270 мм;
• колосниковая решетка 300х200 мм;
• уголок стальной 32х32х4 мм длиной 500 мм — 4 штуки, 600 мм — 6 штук;
• проволока стальная 2 мм — 10 м;
• шнур асбестовый 5 мм — 10 м.

Глино-песчаный раствор

Для печных работ применяется в основном пластичная чаще всего красная глина и мелкий просеянный песок. Необходимая пропорция состава раствора берется, исходя из жирности глины. Жирность зависит от процентного состава в ней песка:

• жирная — 2–4%;
• средняя — 15%;
• тощая — 30%.

Состав раствора (глина, песок):

• жирная — 1:2,5;
• средняя — 1:1,5;
• тощая — 1:1.

Важно! Перед началом работ глину замачивают на сутки, а затем, постепенно размешивая, добавляют понемногу песок. Можно также купить готовую растворную смесь для печных работ. Такие смеси выдерживают высокие температуры и значительно сократят время, необходимое на приготовление раствора

Такие смеси выдерживают высокие температуры и значительно сократят время, необходимое на приготовление раствора

Можно также купить готовую растворную смесь для печных работ. Такие смеси выдерживают высокие температуры и значительно сократят время, необходимое на приготовление раствора.

Инструмент печника

Печная кладка — это та же кирпичная кладка, поэтому в основном и инструмент для нее практически такой же.

1 — кирка; 2 — кельмы; 3 — киянка; 4 — расшивка; 5 — отвес; 6 — уровень; 7 — угольник

Корпус садовой комбинированной печи

Работы по возведению корпуса печи необходимо проводить только при наличии хотя бы временного навеса над ней. Для удобства работ можно выложить корпус сначала насухо, подбирая кирпич.

Важно! Нельзя обколотой стороной кирпича выкладывать внутрь топливника или дымохода. Перед укладкой глиняный кирпич увлажняют, на 1–2 мин. опуская в воду

Шамотный кирпич только ополаскивают, чтобы убрать пыль. Толщина шва у глиняного кирпича должна составлять менее 5 мм, а у шамотного — 3 мм

опуская в воду. Шамотный кирпич только ополаскивают, чтобы убрать пыль. Толщина шва у глиняного кирпича должна составлять менее 5 мм, а у шамотного — 3 мм

Перед укладкой глиняный кирпич увлажняют, на 1–2 мин. опуская в воду. Шамотный кирпич только ополаскивают, чтобы убрать пыль. Толщина шва у глиняного кирпича должна составлять менее 5 мм, а у шамотного — 3 мм.

При производстве печных работ необходимо соблюдать строгую горизонтальность поверхностей каждого ряда и вертикальность углов. Перевязка швов должна составлять 1/2 кирпича.

Все печные приборы устанавливаются одновременно с кладочными работами. Металл и кирпич имеют разную величину линейного расширения, поэтому все металлические элементы печи устанавливаются с зазором в 3–5 мм, затем этот промежуток заполняется асбестовым шнуром.

К печным дверцам крепится стальная проволока для заделки ее в кладку.

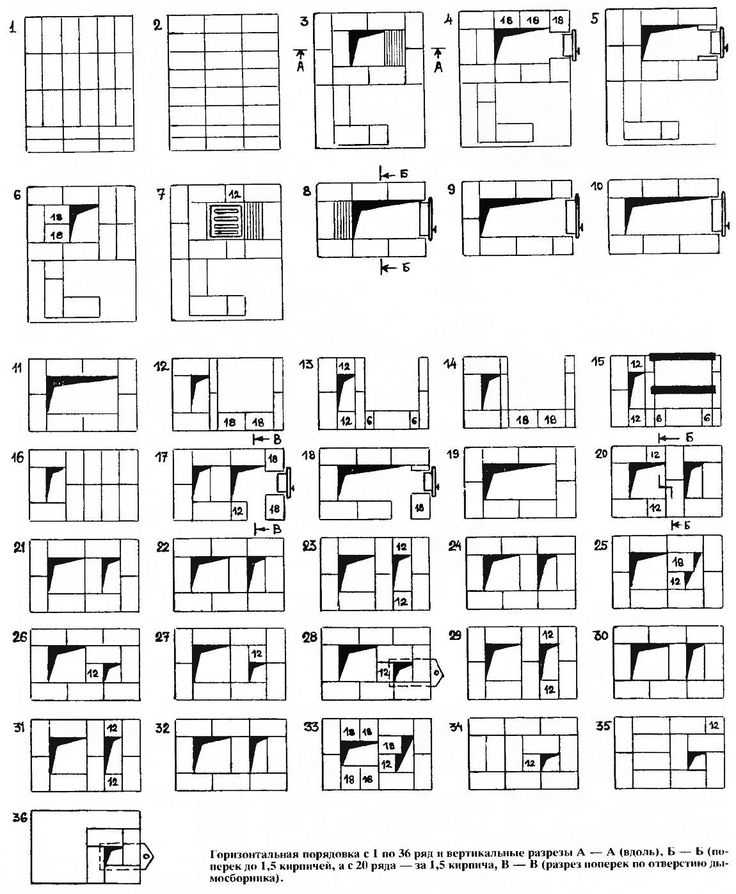

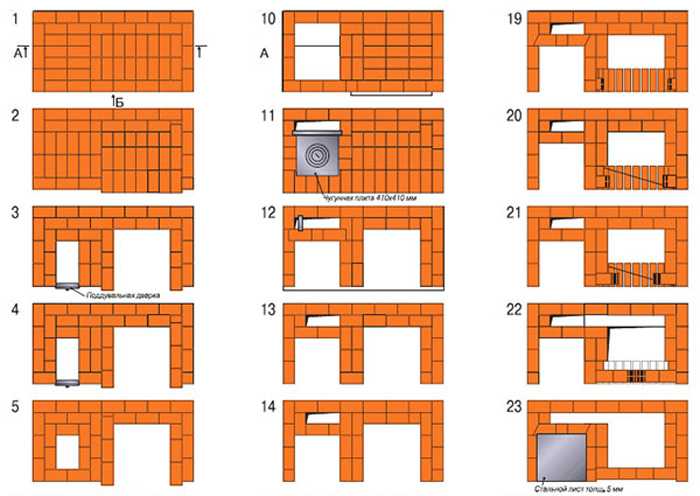

Порядовки

Можно установить чугунную варочную печь, а можно и решетку-мангал по желанию.

При устройстве свода над варочной плитой кирпич устанавливается на стальные уголки. Также на уголки укладывают решетку-мангал или чугунную плиту. Канал дымохода для садовой печи-барбекю можно делать 270х140 мм, 270х270 мм, а также 400х140 мм. Внутреннюю стенку дымохода необходимо оштукатурить, чтобы она была ровной и не давала копиться в неровностях копоти.

Для пожарной безопасности печь-барбекю устанавливается не ближе 7 м от стен дома. Отделка такой печи выбирается по вкусу хозяина. Это может быть расшивка швов, оштукатуривание или отделка изразцами.

Просушка печи проводится осторожно, не торопясь. Небольшим количеством топлива ее топят в течение 3–8 дней

Что такое мангал и почему именно из кирпича?

Это слово пришло к нам с Ближнего Востока, от тюркских народов. В обиходе кочевых и условно оседлых народностей мангал – это металлическая переносная жаровня для приготовления еды (не путать с жаровней для обогрева шатра или дома). Обычно мангалы имели ручки для переноски, полусферическую крышку и ножки. Традиционно они изготавливались из меди в виде большой чаши.

В современном понимании термин представляет собой любое приспособление для получения углей из дров и жарки мяса (а также рыбы, птицы, овощей и прочего). Мангалы бывают:

• Простые (стенки с опорой для решеток) и сложные, с несколькими очагами, столешницей, подводом водопровода и другими элементами;
• переносные (разборные, складные, неразборные) и стационарные;
• металлические, кирпичные, каменные;
• с одной или несколькими решетками;
• с получением жара от дров, угля, газа, электричества;
• длительного использования, одноразовые и условно многоразовые (обычно из тонкого, быстро прогорающего металлического листа).

Разбирать конструктивные особенности всех видов мы сейчас не будем, поговорим о наиболее популярном и удобном в использовании кирпичном самодельном мангале на капитальном основании.

Почему именно кирпич? Этот материал несложно найти – купить, использовать оставшийся от строительства, даже приспособить к делу ломаные кирпичи. Он удобен в работе, легко укладывается в ровные стены, дает достаточно прочную опору для решеток жаровни, нетребователен в эксплуатации.

Стоит ли строить кирпичный мангал с коптильней своими руками?

Благодаря материалу изготовления мангала-коптильни, такое устройство приобретает ряд преимуществ:

• долговечность;
• надежность;
• эстетичность;
• удобство процесса готовки.

Но есть и минусы:

• для сооружения необходим опыт в стройке из кирпича;
• невозможность переместить готовое изделие, из-за чего нужно тщательно продумывать размещение.

Для выбора подходящего проекта любители барбекю ориентируются на стоимость исходных материалов, умение с ними работать. Также нужно учитывать и функционал.

Сложные проекты формата “мангал-казан-коптильня” стоит использовать, если все функции будут востребованы. Часто решающим фактором становятся внешние характеристики устройства. Независимо от варианта постройки мангала-коптильни из кирпича, удобство и высокое качество приготовления в нем обеспечены.

Изменение показателей в зависимости от материала изготовления мангала: размеры, чертежи

Подготовительные работы

Вот теперь начинается самое важное. Подготовительные работы требуется проводить тщательно, так как они имеют даже большее значение, чем само строительство. Ошибка на данном этапе может повлиять на всю будущую конструкцию, в итоге существенно снизив срок ее службы

Ошибка на данном этапе может повлиять на всю будущую конструкцию, в итоге существенно снизив срок ее службы.

Итак, первым делом необходимо выбрать место для мангала. Жаровня должна быть расположена с подветренной стороны, чтобы дым не мешал в приготовлении пищи.

Участок выбирайте ровный, с доступом к воде, в удалении от дома. Идеальный вариант – подводка канализации и водоснабжения к коптильне.

Прекрасным решением будет установить мангал неподалеку от беседки. Но только стоит помнить о технике пожарной безопасности и не устанавливать сооружение рядом с деревьями и легковоспламеняющимися объектами.

Для того, чтобы облегчить себе задачу, можно построить чертежи коптильни с учетом всех элементов конструкции. Ниже приведены различные чертежи, по которым можно построить мангал коптильню своими руками .

Следующим этапом подготовительных работ является постройка фундамента, который начинается с установки опалубки. Землю требуется расчистить от плодородного слоя, травы и камней.

Укладка первого ряда производится при помощи бутового камня, а щели засыпают щебнем, сверху заливая раствором цемента.

Количество слоев рассчитывается исходя из размеров мангала. Временной промежуток укладки каждого из них – сутки.

Когда вы решите, что фундамент достаточно толстый, необходимо будет его выровнять.Для этого используют уровень. Затем основание гидроизолируют (чаще всего полиэтиленом) и оставляют на несколько суток в покое.Итак, прошло несколько дней, фундамент просох и окреп. Теперь начинается самый творческий этап, ведь мангал-коптильня может принимать различные формы, и в пределах сохранения функциональности каждый волен творить то, что ему вздумается.Порядовка начинается с укладки первого ряда без применения скрепляющей смеси.

Делается это для того, чтобы разметить рабочую поверхность и просчитать, каким способом выкладывать кирпич, понадобятся половинки или же только целые.За сутки до укладки с помощью смеси кирпич смачивают водой, чтобы он не напитывался от цемента и не снижал его крепость.Для смешивания скрепляющего раствора песок, цемент и гашеную известь берут в пропорции 3:1:1. Воду добавляют, помешивая смесь, до того момента, пока она не станет напоминать густую сметану.Каждый ряд кирпича начинают укладывать от углов, и после завершения каждого проверяют с помощью уровня и отвеса. Для того, чтобы углы мангала были прочнее, их укрепляют при помощи проволоки.Изготовление жаровни подразумевает под собой, первым делом, установку металлических уголков между стенами.

Топку сооружают из толстостенного металла, проделывая в ней отверстия для воздуха.Чтобы удобно установить решетку, два кирпича на противоположных стенах кладут с выступом внутрь.Помните, что первые 8 рядов от основания оставляют для хранения дров и других принадлежностей. Если же вы хотите мангал-коптильню с арочными перекрытиями, девятый ряд необходимо отвести под фанерную опалубку (1 см в толщину). Десятый ряд станет перекрытием ниши для хозяйственных принадлежностей.

При этом кирпич толщиной в 18 сантиметров укладывается ребром, а следующий ряд служит для выравнивания дровницы.

12 ряд при этом образует столешницу, а с 13 по 15 – топку с последующей опалубкой.Чтобы вывести кадку под дымоход, кирпич, начиная с 20 ряда, подрезают изнутри. Топка заканчивается 24 рядом, затем кладется труба. Это становится последним этапом в строительстве мангала.Далее все зависит от вас.

Если коптильня устраивает в первозданном виде, то можно пропустить этап облицовки. Однако зачастую ее все же проводят, используя плитку «под кирпич».Также можно добавить различные декоративные элементы, украсить кирпичное «тело» мангала-коптильни, столешницу, выстроить рядом место для хранения посуды и прочего.На этом строительство можно считать оконченным. Однако, при желании вы можете оставить в мангале место для казана.

Правда, так как для него необходимо место внутри очага, потребуется дополнительный дымоход.Для оборудования места под казан поверх очага устанавливают толстую чугунную пластину (2 см). Необходимо учесть, что для казана нужно отверстие в плите. Чтобы иметь возможность готовить не только в казане, дырку можно закрывать кольцами разного диаметра.На видеоролике наглядно показано, как сделать мангал коптильню из кирпича своими руками.
