Штурвал, автодиски и конструктор из трубок: самодельный садовый органайзер-катушка для шлангов

Что это такое

Полив растений — это частая, иногда — ежедневная процедура. Ее производят с помощью пластикового или резинового шланга, который укладывают между грядками и направляют струю воды в нужное место. При этом по окончании полива шланг приходится убирать, иначе его можно случайно повредить. Кроме того, лежащий под ногами шланг — частая причина падений с непредвиденными последствиями.

Катушка — это простое и весьма практичное приспособление, обеспечивающее максимально аккуратное и щадящее размещение садового шланга. Это именно катушка, но шланг не просто наматывается на нее — он подключается к утолщенной центральной оси устройства. На торцевой части оси есть соединительный элемент, к которому присоединяют второй шланг, подключенный к источнику воды.

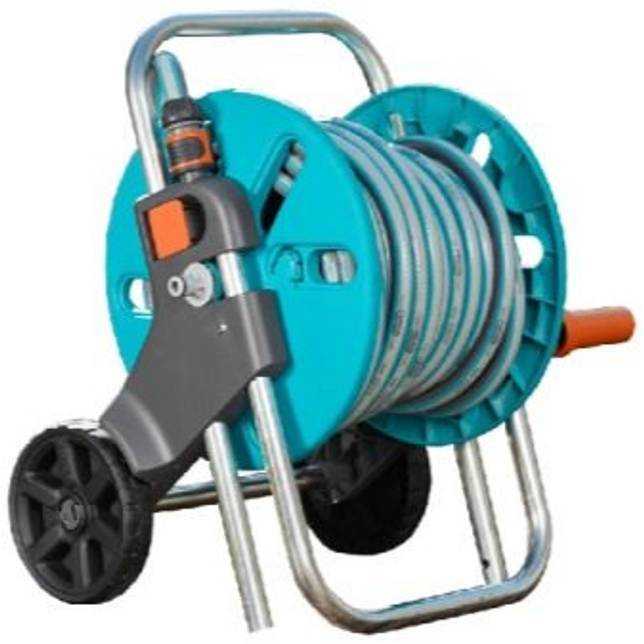

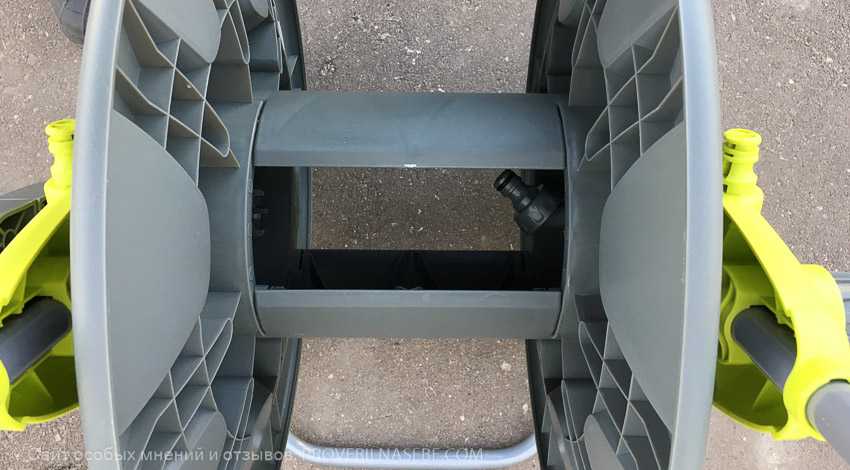

Катушка для шланга RACO 4260-55/586

Такая схема подачи максимально компактна и удобна, освобождает владельца от необходимости постоянно перемещать шланги с риском поломать или повредить растения.

Удобная катушка для поливочного шланга своими руками

Удобная катушка для поливочного шланга своими руками

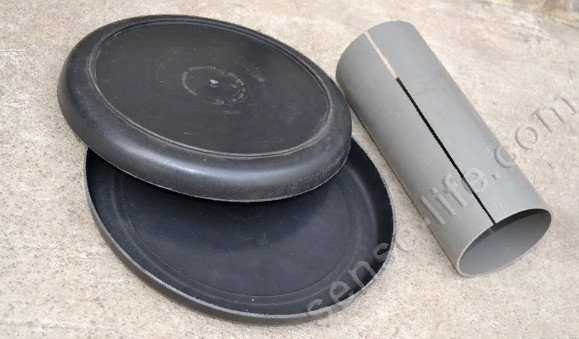

Пока не пришла весна — пора бы подготовиться к поливочному сезону. В связи, с чем и была приобретена шланга длиной 30м. Но учитывая, что место полива находится вдали от дома, и шлангу оставлять на участке нельзя (ибо сопрут), а каждый раз разматывать и сматывать не интересно, то придется самому сделать катушку для шланга (мысль приобрести катушку у меня отпала, как только узнал цену на них!). Было желание сделать катушку, которая была бы такой-же функциональной, как и заводская, прослужила бы много лет и не уступала бы по эстетичности. Для изготовления катушки своими руками, первым делом занялся поиском материалов. Если с рамой и сердцевиной все было более-менее понятно — отрезок канализационной трубы и полоса 20х4мм (то, что имелось в наличии), то для боковин ничего подходящего не нашлось.

Фанеру отбросил сразу, поскольку постоянно будет контактировать с влагой (конденсат от шланги), поэтому рассчитывать на то, что катушка прослужит долго, не стоит. Более долговечные варианты и при этом имеющие привлекательный внешний вид, которые мне пришли в голову, это применение крышек от большой кастрюли (выварки) или применение днища от пластикового тазика. Поскольку крышки отдельно не продавались, были приобретены два тазика (явно не для пищевых продуктов), по довольно низкой цене.

Отступив пару сантиметров от края дна, отчертил линию и ножовкой отрезал днище.

Диаметр боковин составил 30см. Длина сердцевины катушки 33 см. Поскольку диаметр канализационной трубы довольно мал для навивки шланги, я ее разрезал вдоль и в дальнейшем расширил.

Из полосы 20х4мм был сварен каркас. По центру каркаса приварены отрезки тонкостенной трубы ¾» (чтобы в нее свободно входила ось – труба ½»).

Поскольку тазик оказался не особо жестким, то для увеличения жесткости, решил приклеить вставки из ПВХ пластика. Спросите, почему бы сразу не сделать боковины из ПВХ пластика? Дело в том, что ПВХ пластик довольно мягок и легко царапается. Через 1-2 года внешний вид у такой катушки будет не ахти. Для жесткости, можно было бы использовать и фанеру (установив ее с внешней стороны, чтобы не контактировала с влагой), но у меня ее просто напросто не оказалось.

Относительно центра очертил окружность диаметром 140мм и просверлил четыре отверстия для шпилек, и центральное отверстие для ½» трубы.

Чтобы было меньше перегибов шланга при подключении к оси, поначалу хотел использовать в качестве тройника фильтр грубой очистки, где вместо фильтра вкручивался штуцер для подключения коннектора поливочного шланга. Но не тут, то было, высота от центра оси до края коннектора оказалась больше диаметра сердцевины.

Пришлось искать другой вариант, который оказался на много проще, используя обычный тройник и уголок, можно получить какой угодно угол.

Трубу, которая не задействована в водоснабжении я попросту залил силиконовым герметиком, дабы не мучиться потом с его герметизацией на выходе, при чем на выходе будет установлена рукоятка для намотки.

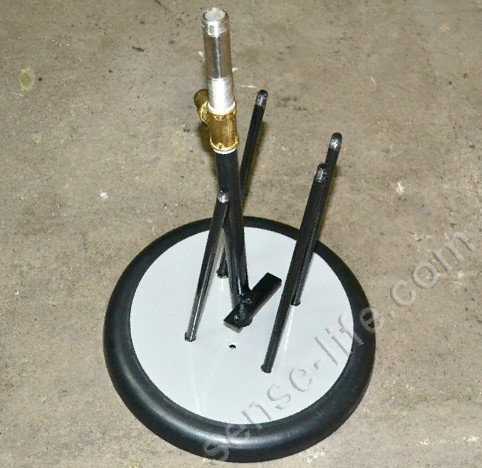

Шпильки были изготовлены из 10мм прутка

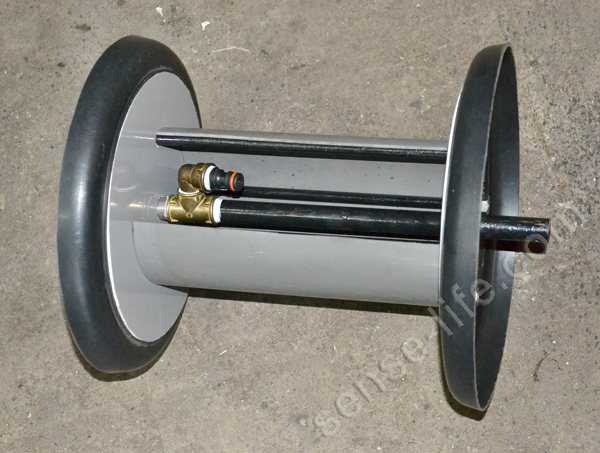

Поскольку шпильки были установлены по радиусу большему чем радиус канализационной трубы, то чтобы надеть канализационную трубу на шпильки, ее пришлось нагреть строительным феном. В итоге получился довольно солидный зазор, который оказался вполне удобным для подключения коннектора к штуцеру.

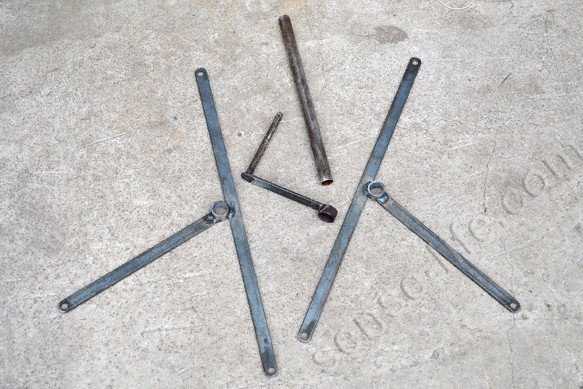

Для соединения рамы использовались те же шпильки из 10 мм прутка, а в качестве ручек, на шпильки были одеты отрезки полипропиленовой трубы.

С рамой я немного не угадал, и отрезки труб, в которые заводится ось катушки, оказались короткими.

Чтобы при намотке катушку не телепало из стороны в стороны на ось поставил шайбы (из полипропиленовой трубы).

Теперь остается надеть коннектор на шланг, подключить к оси катушки и намотать шлангу. Первоначальную намотку лучше производить вдвоем, чтобы один разматывал шлангу, а другой наматывал на катушку, таким образом, вы избежите перекручивания шланги. Я думаю, что катушка для шланга изготовленная своими руками получилась ничуть не хуже заводской. Напоследок хочу отметить, что если сделать верхнюю часть каркаса более длинной, то для удобства передвижения можно установить колесики от ручной тележки. Вместимость данной катушки ориентировочно на 40м шланги диаметром ½».

26.02.2016

Оценить самоделку, мастер-класс, идею. Комментарии

Полив может быть увлекательным

Пистолет-распылитель

Хотя бы однажды взяв такой пистолет в руки, вы поймете, что полив – процесс на редкость увлекательный и ничуть не однообразный: в зависимости от выбранного режима вы сможете быстро полить дерево, аккуратно напоить цветы и овощи, создать мельчайшую туманную завесу для капризных декоративных культур.

Обмороженные пальцы от ледяной воды – на такие жертвы идут дачники, чтобы полить свой сад

В пистолете-распылителе можно отрегулировать интенсивность напора, чтобы не размыть грунт при поливе растений под корень, а если потребуется долгая непрерывная работа, просто зафиксируйте курок в определенном положении, и рука не устанет от напряжения. Кстати, если вам никак не удается приобщить к дачному труду мужскую половину вашей семьи – есть беспроигрышный способ добиться желаемого: поручите им полив и вручите пистолет-распылитель. На них будет оказано двойное воздействие: зов крови (все мужчины в той или иной степени – воины) и возможность пострелять (пусть даже водяной струей). А сколько радости это доставит младшему поколению!

Дайте ребенку хороший пистолет-распылитель, и он польет весь сад!

Дождеватели и разбрызгиватели

Если времени для спокойного полива в ручном режиме нет, лучше и не начинайте: быстро вы сможете только смыть пыль с листвы и промочить поверхностный слой почвы, а до корневой системы влага дойти не успеет. В экстренном темпе заливать растения тоже нежелательно, на пользу такой полив не пойдет.

Постепенное увлажнение грунта гораздо лучше, чем интенсивное

Не забывайте, что постепенное увлажнение грунта гораздо лучше, чем интенсивное. В этом случае на помощь садоводам и огородникам придут разбрызгиватели. Когда я поставила на плантации земляники первый простейший дождеватель, моему счастью не было предела.

Дождеватели и разбрызгиватели избавят огородника от рутинной работыИ не только потому, что высвободилось немало времени для других огородных работ, которые просто невозможно без участия человека: прополки, мульчирования и других. Самое главное достоинство разбрызгивателя – состояние растений и почвы: постепенное увлажнение благотворно влияет на любые культуры – с этим не поспоришь. Но и для почвы такой способ полива оказался предпочтительнее: она не уплотнялась, как при локальных поливах, на поверхности не образовывалась корка (исчезла необходимость беспрестанного рыхления междурядий). Дождевателями можно полить участок любой конфигурации, если есть возможность сочетать устройства с различной зоной охвата: прямоугольной, круглой и по секторам.

Дождевателями можно полить участок любой конфигурации

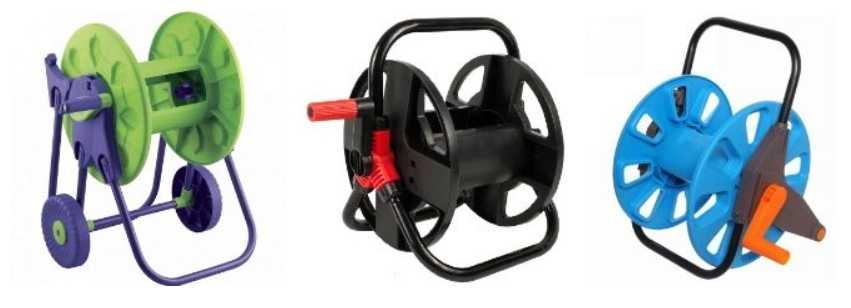

Разновидности

Диаметр катушек может заметно различаться, на них могут умещаться шланги следующей длины (м):

• 25;
• 40;
• 50;
• 90.

Катушки могут быть также мобильными и стационарными с инерционными автоматическими узлами, на тележках с роликами. Во время работы существует множество причин, чтобы наматывать шланг на катушку, не покидая рабочего места. Это обеспечивает безопасность и простоту использования оборудования, такие приспособления эффективно позволяют продлить срок службы техники. Шланги используются в самых разных областях:

• моют транспорт;
• поливают приусадебный участок;
• чистят оборудование на производстве.

Окружающая среда активно действует на материал шланга, она бывает нередко агрессивна, способствуя быстрому его износу. Металлический барабан для шланга из нержавейки – это устройство, которое действенно позволяет продлить срок службы. Особенно это актуально для химического, мебельного, машиностроительного и пищевого производства. В частном домовладении катушка для шланга на колесах также часто бывает крайне необходима в теплое время года. Типовые катушки со шлангом, которые применяются в быту, имеют следующую длину (м):

• 8;
• 10;
• 14.

Если требуется шланг более длинный, то это автоматически ведет к удорожанию барабана-бобины. Самый распространенный диаметр шланга – это 19 мм. Чаще всего такого «калибра» вполне хватает, чтобы решать даже комплексные задачи. Сама катушка неизбежно немного снижает динамику движения жидкости, проходящей через шланг.

В качестве иллюстрации можно привести такой пример: насос генерирует объем воды 92 литра в минуту. Если расположить шланг на однодюймовой катушке, то это приведет к потере поступления жидкости процентов на 15%. Существует множество разновидностей различных катушек, наиболее популярные из них – это самоскручивающаяся бобина, функционируют подобные устройства обычно от электрического привода. Катушка-автомат, которая питается от сети 220 вольт, это оборудование, с которым несложно работать, его недостаток:

• стоит достаточно дорого;
• при монтаже требуется тщательная подгонка;
• нуждается в стабильном питании от сети.

Барабаны с электрическим приводом работают также от дизельного генератора. Управление происходит с помощью пульта дистанционного управления. Также весьма популярны напольные стационарные барабаны, которые снабжены специальными подставками-ножками, которые надежно фиксируют устройство, не позволяя его перемещать по территории цеха.

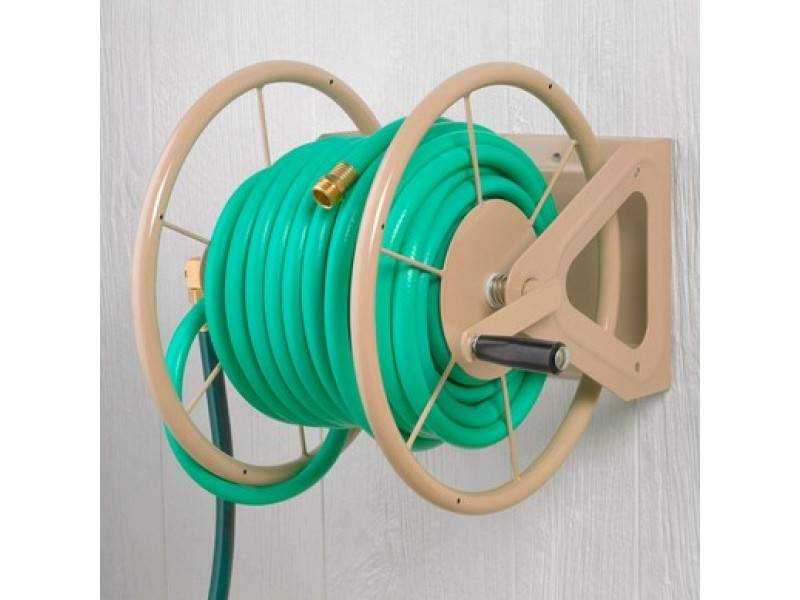

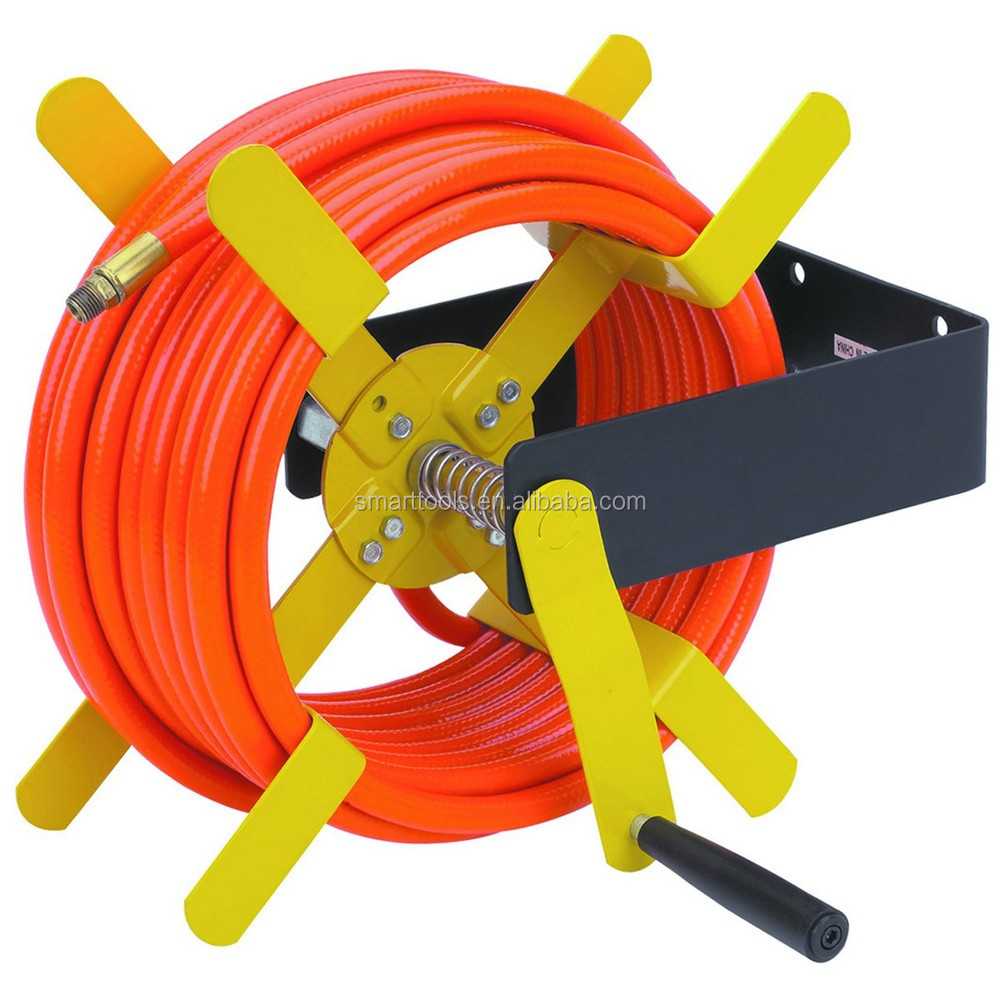

Востребованы также настенные устройства, которые могут крепиться с помощью надежного фиксатора в любой точке вертикальной плоскости. Пружинные «смотки» также получили большое распространение во всем мире, в них присутствует механизм возврата, при этом существует специальная фиксирующая пружина, которая дает возможность возвращать бобину в первоначальное положение.

Выгода от приобретения барабана:

• сводится к нулю трение шланга об пол, что увеличивает срок службы;
• снижается риск падения и получения травмы;
• рабочее место становится более функциональным;
• увеличивается производительность труда.

При эксплуатации катушки следует учитывать следующие моменты.

• Катушка может быстро портиться, если она «имеет дело» с некондиционным шлангом.
• Если шланг слишком длинный, то появляется больше вероятностей его разрыва. Скорость движения воды в шланге немаленькая, чем она больше, тем больше шансов, что в каком-то месте может случиться разрыв.
• Длинный шланг всегда рекомендуется оставлять на катушке, располагаться на ней он должен равномерно.
• Перед приобретением устройства рекомендуется проконсультироваться у специалиста, который имеет практический опыт работы.
• Покупать барабан следует на торговых площадках, которые имеют хорошее реноме.
• Покупать следует товар производителей, предоставляющих гарантийные сроки.

Какие шланги желательно использовать с катушкой?

На концах шланга должны быть быстросъемные наконечники соответствующего диаметра. Один наконечник подключаем к выходу внутри катушки:

Затем начинаем наматывать шланг, следя, чтобы он не перекручивался и не перегибался. Если вы используете хорошие шланги, например фирм Gardena, Hozelock или подобные, можно особо не волноваться. Они гибкие. Достаточно перед намоткой просто разложить их на газоне по прямой. Если шланг длинный, можно нести ее (катушку) руками в направлении лежащего на земле шланга, постепенно сматывая его.

Если у вас более простой и недорогой шланг, который не отличается гибкостью, придется внимательно следить, чтобы с одной стороны он не переламывался, с другой, не образовывал на катушке слишком больших петель. Лучше всего не сматывать шланг сразу после того, как по нему долгое время текла холодная вода из скважины. Пусть сначала немного прогреется на солнце и обретет упругость.

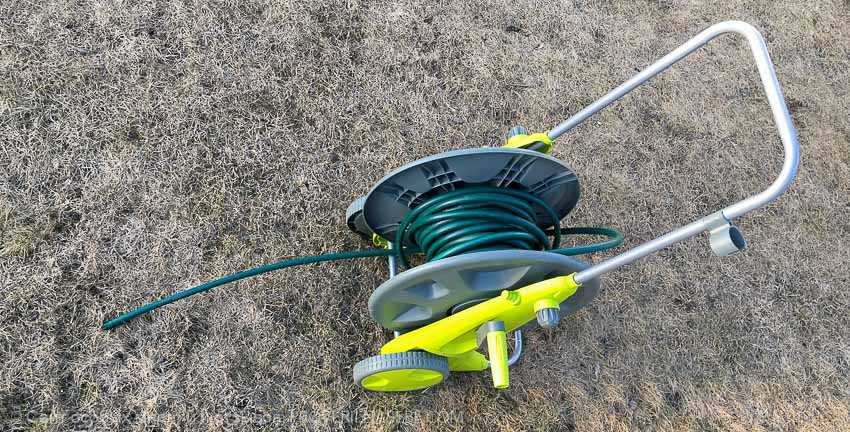

В результате у нас получается тележка-катушка с намотанным на нее поливочным шлангом. Ее можно легко убрать в сарай или другое место «с глаз долой». Это действительно удобно.

Увы, один из моих шлангов был куплен три года назад в самом начале садовой карьеры. Со временем он утратил гибкость и свернуть его в компактный моток без переломов бывает очень трудно. На предыдущем фото он смотался нормально лишь потому, что до этого лежал на газоне под палящими лучами солнца и немного «размяк». Надеюсь, вы понимаете, что при разматывании шланг довольно долго сохраняет витиеватую форму и лежит на газоне не прямой линией, а причудливой спиралью.

Отсюда вывод. С катушкой стоит использовать только достаточно гибкие шланги. Стоят они дороже, но служат не в пример дольше, а хлопот и мороки с ними гораздо меньше.

Катушка для поливного шланга

В теплое изоляционно-удаленное лето 2021 года я много времени проводил на даче. А куда деваться? Все планируемые поездки/отпуска накрылись, а в квартире я с апреля насиделся вдоволь. Жена развила бурную деятельность — цветочки/ягодки плюс газончики/грядочки. В какой-то момент я устал запинаться о поливочные шланги и решил занять руки и голову.

Конечно, катушка для шланга не бог весть какой «проект», — готовую в магазине можно за пару тысяч купить. Но на любой даче огромное количество всякого шмурдяка, который валяется годами, потому как выкинуть жалко. Поэтому я решил катушку изготовить, — из того, что есть. А было у меня много чего: обрезки фанеры, куча всякого крепежа + разобранный старый стальной водопровод на 3/4 дюйма (трубы, сгоны, угольники, тройники и прочая и прочая).

Использованные материалы: сгон (2 штуки), тройник на 3/4, уголок на 3/4, контргайка (2 штуки), заглушка, штуцер для шланга (2 штуки), фиксатор трубы (2 штуки)

Самый мешающий шланг (он же самый длинный) у меня был 19 мм диаметром (3/4 дюйма). Я на бумажке быстренько посчитал максимальный размер бобины и приступил к реализации. Окружности размечал с помощью центровочного шурупа и карандаша на веревочке. В общем, три часа с лобзиком, отверткой и гаечным ключом, и катушка готова. Красил тоже тем, что было в наличии.

В магазине пришлось покупать только мелочевку: два штуцера для подключения вводного и выводного шлангов, две контргайки, торцевую заглушку и уголок на 3/4 с внешней резьбой. Да, еще купил два фиксатора полипропиленовых труб — для переноски.

Катушка отдельно

Переноска отдельно

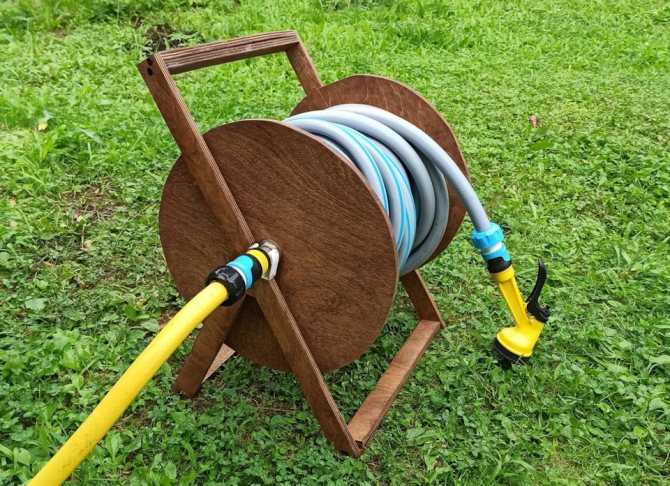

Катушка готова к первому испытанию

Конечно, проект «из того, что было» имеет свои минусы. Сгоны у меня были от старого водопровода — одинаковой длины. Если бы покупал, то взял бы разные. Испытания подтвердили мои опасения: внутренний вывод надо смещать максимально близко к боковине. А так шлангу мало места, и он заламывается при переходе на бобину.

Пришлось напрячь голову и поскрести по сусекам. В результате был найден пластиковый держатель для шланга стиральной машины. Он был немного обрезан, подогнут и прикручен в качестве направляющей для поливного шланга. Диаметр вывода стиралки, как раз, 3/4 дюйма — встало идеально, и шланг перестал заламыватьс

Держатель был такой (фото не мое), прикручивал его к катушке тремя шурупами на внутренний вал

Катушка в деле

Первоначально я планировал делать ручку для наматывания шланга на катушку. В результате не стал. Все варианты выходили сильно дорогими в реализации. А катушек планировалось три штуки — две под шланги и одну под провод удлинителя для газонокосилки. Как оказалось, — катушка прекрасно крутится руками, правда, не очень быстро.

Пару недель так и крутил. А потом просто «сделал» универсальную ручку. К сожалению, фото оригинала не делал, а сама конструкция осталась на даче. Короче, я просто взял самый маленький разводной ключ, вставил в отверстие на ручке длинный болт и прихватил его гайкой. Потом просто просверлил «туннель» в деревянном цилиндрике. В результате заимел быстросъемную ручку для любой своей катушки.

Для наглядности изобразил примерный вид своей универсальной ручки. В реальности сам ключ там в полтора раза меньше, болт в два раза больше, а деревянная рукоять имеет отверстие

Производители и модели

Существует несколько торговых марок, которые зарекомендовали себя с самой лучшей стороны. Цены на продукцию довольно высокие, но катушки имеют длительный срок службы, они надежны и работают безотказно. К ним относятся торговые марки Gardena и Hozelock.

Катушки Gardena обладают автоматическим сматыванием, шланг не перекручивается, не «ломается». Опора у катушки надежная, конструкция устойчивая. Система имеет компактные параметры, обладает эргономичной ручкой шланга. Изделие можно брать, например, в туристический поход, использовать в дачных работах, применять в производственном цеху малого предприятия.

Барабан Hozelock предназначен для шлангов, которые способны выдержать повышенное давление. Катушка сделана из современных инновационных материалов, которые могут работать в агрессивных средах. Модели могут иметь как инерционную смотку, так и автоматическую. Барабаны могут перемещаться на тележках-платформах, также есть стационарные конструкции. Перед покупкой рекомендуется внимательно познакомиться с ТТХ, посмотреть, как устройство работает в различных средах. Например, в химической пищевой индустрии используется материал:

• прочный ПВХ;
• нержавейка.

Барабаны Hozelock по критерию цена/качество, такие устройства весьма приемлемы.

Изготовление катушки для шланга своими руками- фото

1.Трубы внутри барабана подают воду в шланг и являются осью вращения катушки.

2.При выборе ширины и диаметра барабана исходил из необходимости доступа к трубам во время монтажа и эксплуатации.

3.Размеры катушки взял немного больше заводских, чтобы можно было нарастить длину шланга.

4.Размеры заготовок для кронштейна вымерял по месту с учётом зазоров и толщины шайб.

5.При склеивании кронштейна в дело пошли все имеющиеся струбцины.

6. После высыхания клея обрезал выступающие части, обработал шкуркой и просверлил отверстия под ось.

7.Перед окончательной сборкой покрыл кронштейн акриловым лаком.

8.Металлический соединитель при подключении к подводящей трубе позволяет катушке вращаться, не нарушая герметичности.

9.Фитинг для подключения шланга собрал под углом, чтобы он не перегибался. Дополнительным заглушённым отводом, вставленным в отверстие в толстой рейке барабана, зафиксировал катушку на оси.

10.Подключены внешние трубы для подачи воды.

11.Для облегчения отпиливания элементов колеса-штурвала я оснастил пилу маленькой «кроваткой» с боковым упором.

12.Колесо состоит из 8 элементов, ступицу выточил из ветки орешника, а спицы — из сосны.

13.Отверстия под шканты делал ближе к внутренней стороне элементов колеса. После скругления наружного периметра восьмигранника они окажутся в центре.

15.Для стяжки колеса при склеивании использовал ремённую стяжку для рамок, из которой вынул вставки для углов, и струбцины.

16.Штурвал с вклеенной заглушкой.

Предисловие

Вряд ли вы являетесь разводчиком суккулентов, если не прошли мимо заголовка статьи. В наших широтах каждый, кто хочет разбить сад и огород, должен позаботиться о надлежащем поливе растений. Марафон с лейкой, по старинке, пусть проходит теща, а для любимой жены придется прикупить шланг поливочный на катушке.

Доводка рукоятки

Металлическая основа катушки прикручена, однако вращать ею барабан будет проблематично. Поэтому стоит продумать ручку. Её можно изготовить из двух отрезков полипропиленовых труб. При этом один, более тонкий, должен свободно входить во второй. Более толстый отрезок нужно обработать, сняв все углы. Далее, тонкий отрезок помещается в толстый, внутрь вставляется болт с широкой шайбой, после чего вся конструкция фиксируется на основании гайкой. Получается, что центральная часть туго затянута, а оболочка на ней легко вращается. При этом шайба не даёт более толстой трубе слететь в сторону.

Ручка свободно вращается, а значит, можно приступать к окончательной сборкеФОТО: youtube.com

Процесс изготовления

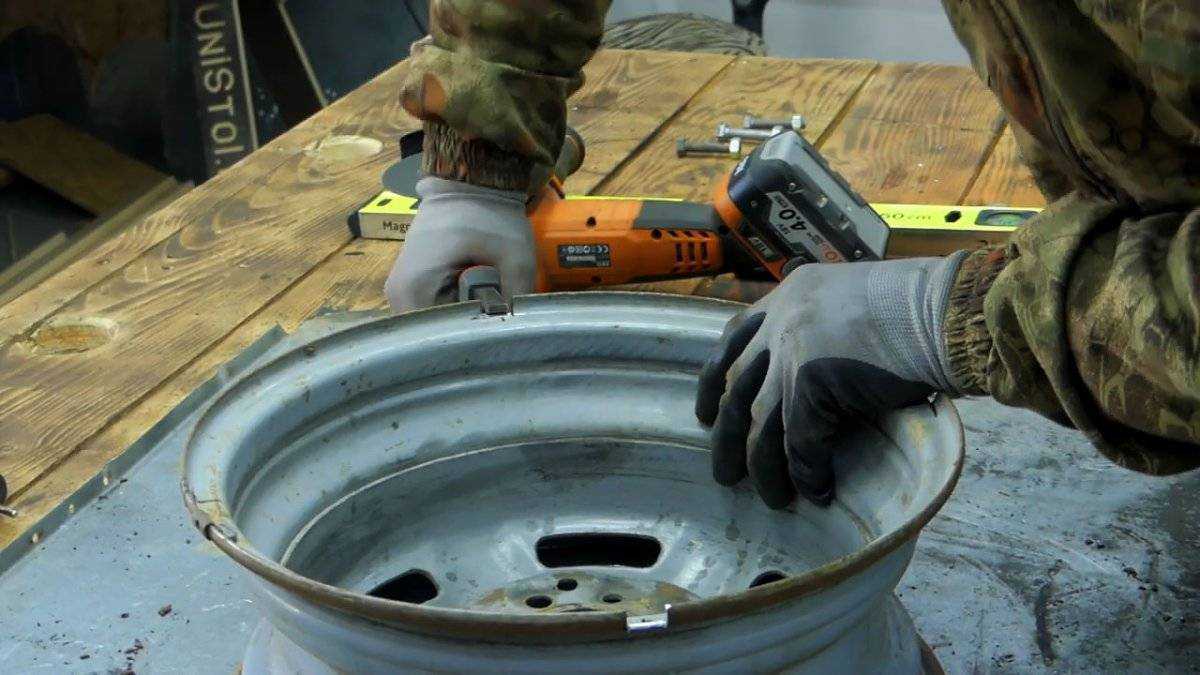

Разрезаем бортовое кольцо пополам посредством болгарки и отрезного диска. Одну половинку делим еще раз на две равные части.

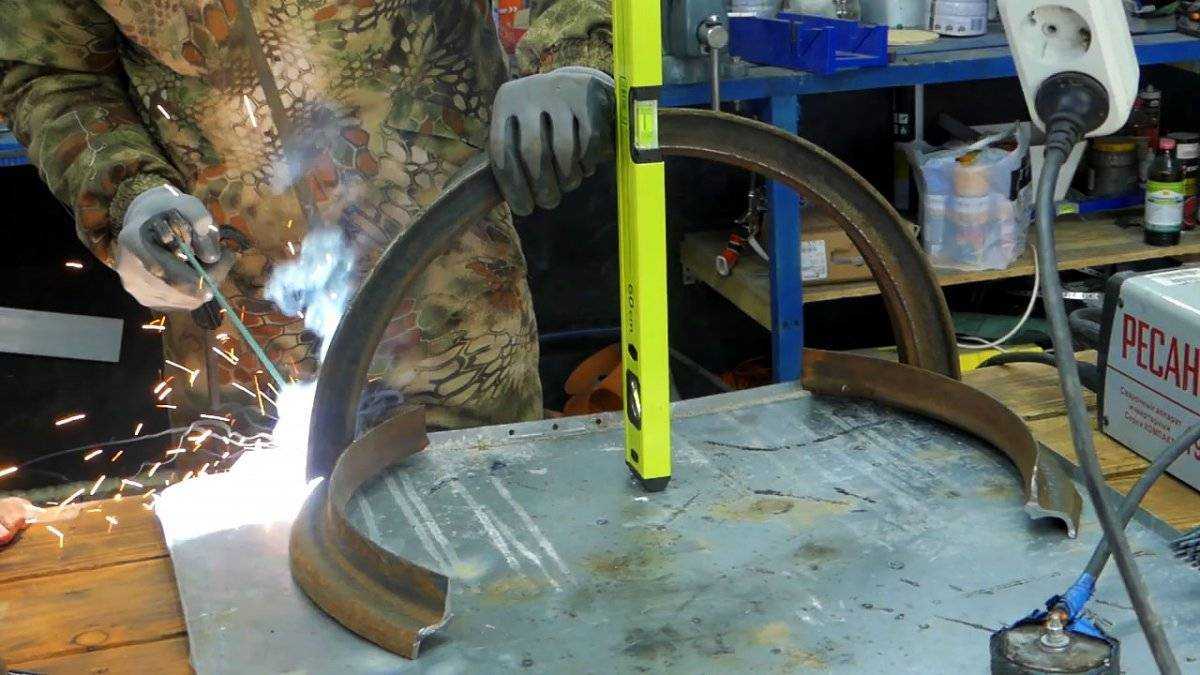

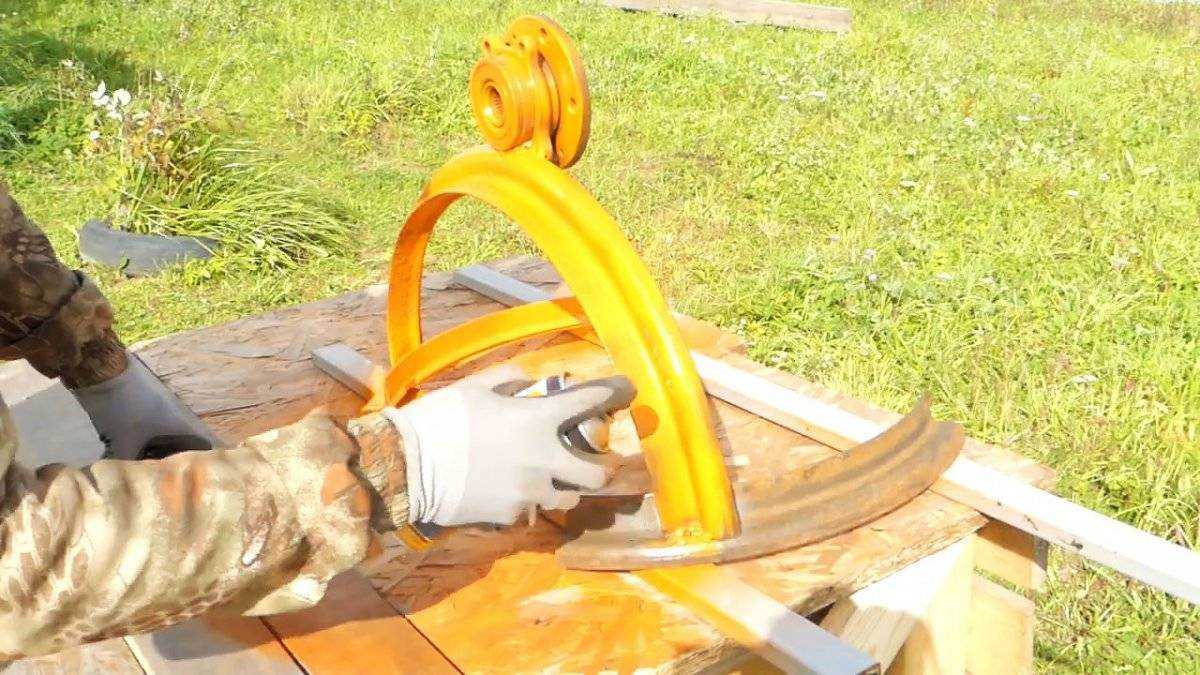

Устанавливаем вертикально половинку диска концами на ровную поверхность. К ней изнутри впритык укладываем четвертинки выпуклыми сторонами наружу, ближе к одному краю и симметрично друг другу.

С помощью уровнемера проверяем вертикальность положения половинки диска и привариваем ее к четвертинкам.

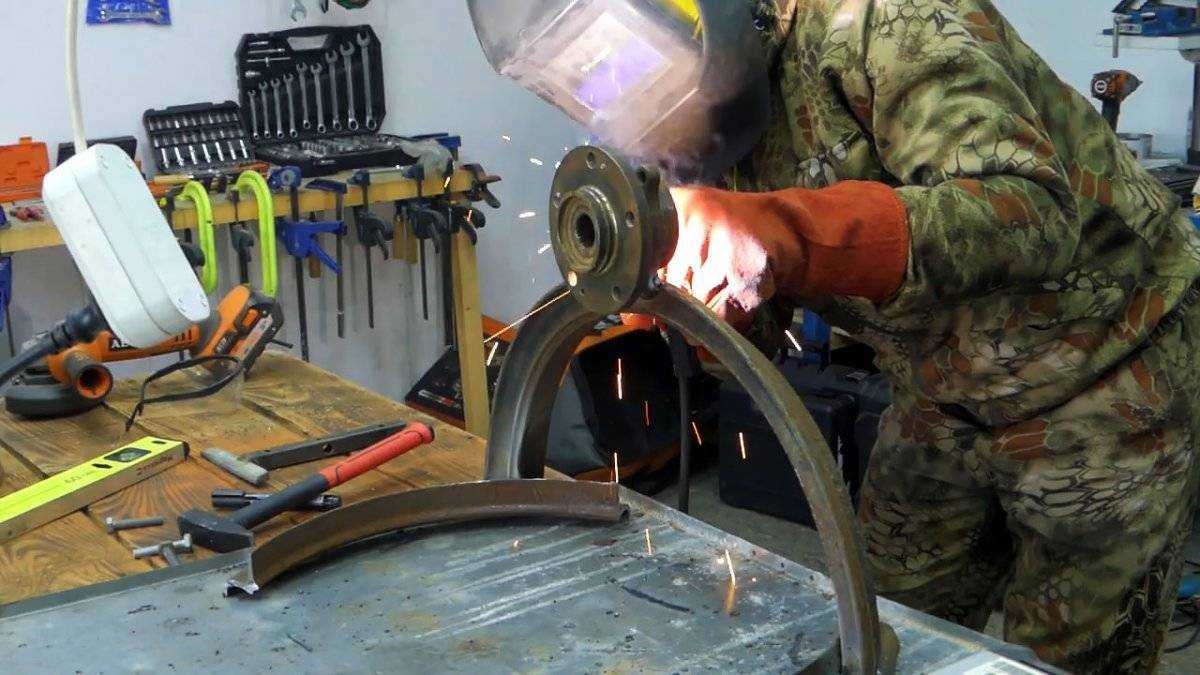

На самом верху к вертикальному элементу привариваем ступицу колеса от легкового автомобиля так, чтобы ее фланец был направлен в сторону длинных концов горизонтальных элементов.

Закрепляем на ступице диск и проверяем легкость вращения в подшипнике ступицы. Если эти две детали от разных машин, отверстия могут не совпадать. Тогда, используя ступицу как шаблон, нужно наметить, а затем просверлить дрелью новые отверстия в диске.

Окрашиваем собранный узел (без диска) из баллончика с аэрозольной краской.

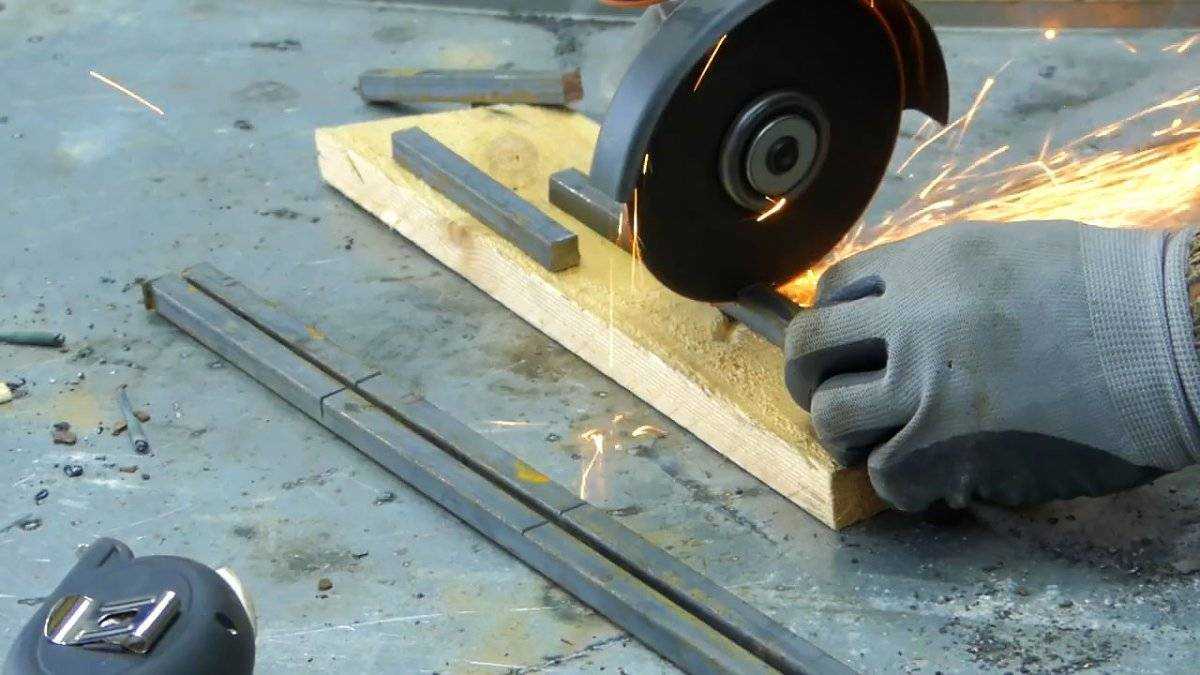

Из прутков квадратного сечения отрезаем восемь одинаковых по длине заготовок, концы которых обрабатываем (скругляем) на механическом наждаке.

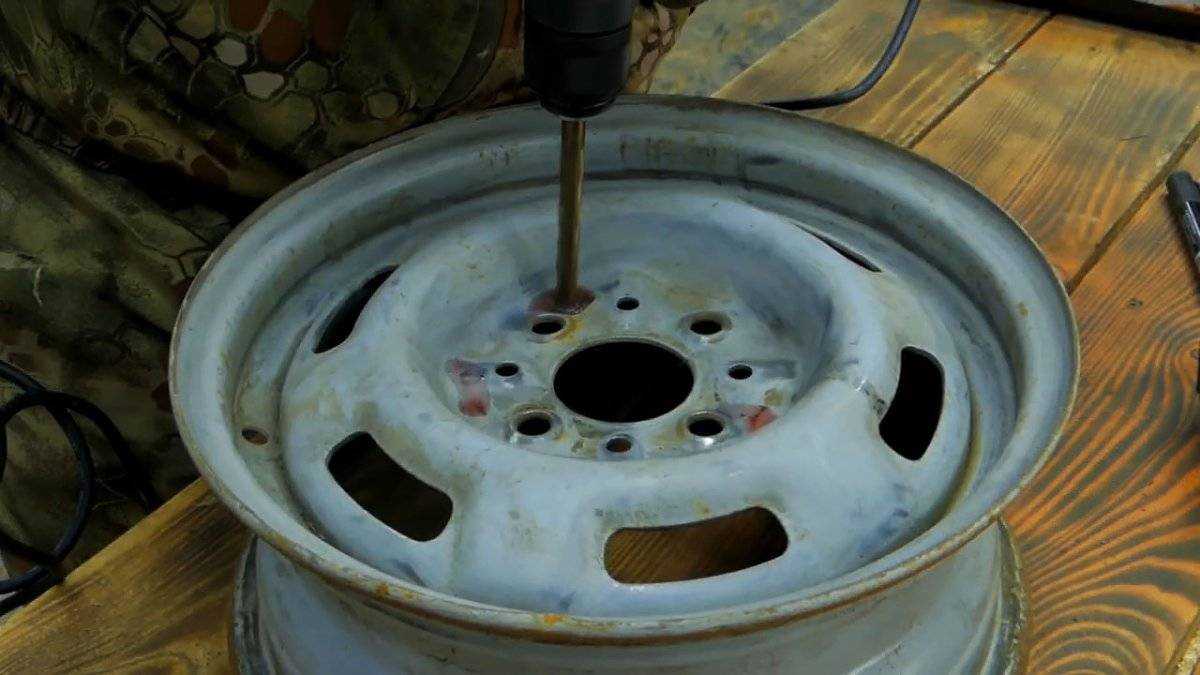

На дисках с обеих сторон с помощью уровнемера, маркера, дрели и плоскогубцев выполняем по четыре прямоугольных выреза, расположенных равномерно по окружности.

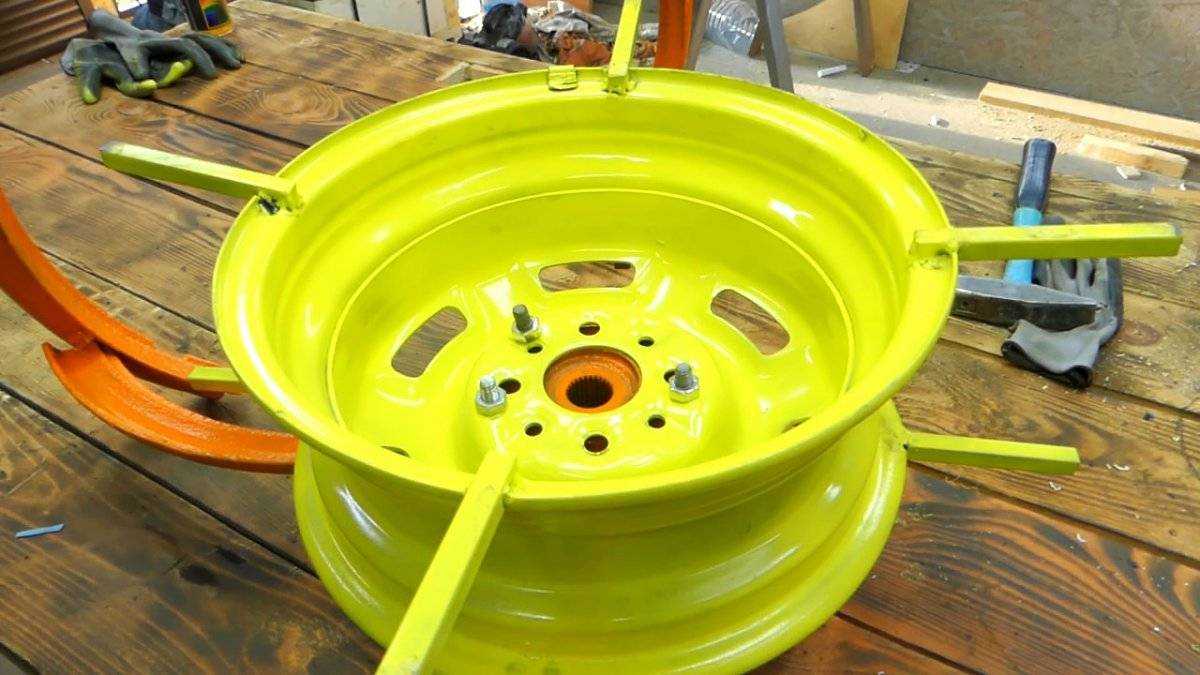

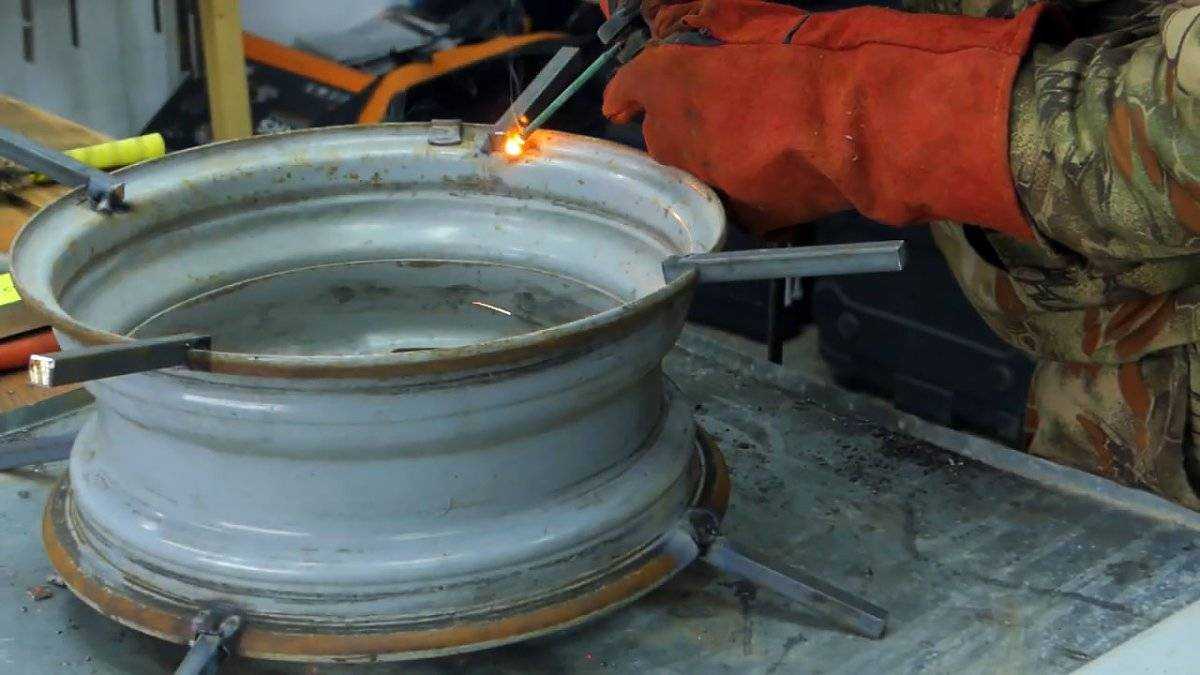

Помещаем в эти вырезы радиально квадратные прутки, слегка наклоненные вверх, и привариваем в таком положении.

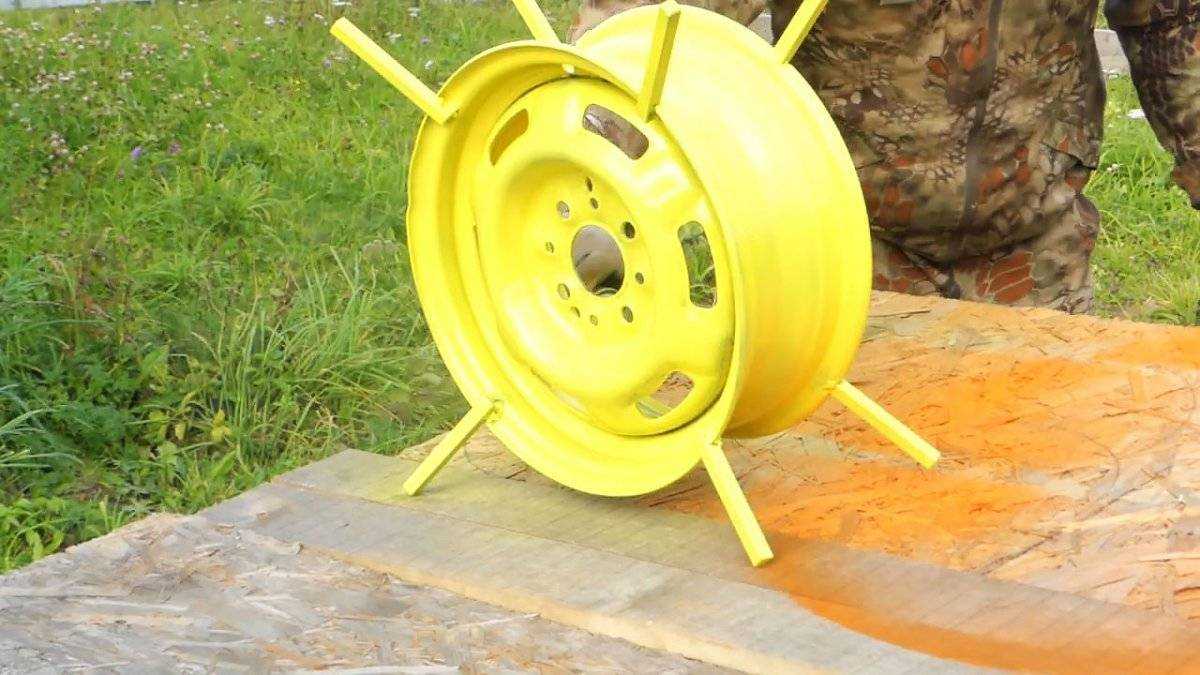

Места сварки обрабатываем болгаркой и красим узел из баллончика с аэрозольной краской.

Устанавливаем диск на ступицу и закрепляем с помощью трех болтов и гаек. На концы прутков подматываем изоленту и с натягом закрепляем пластиковые колпачки.

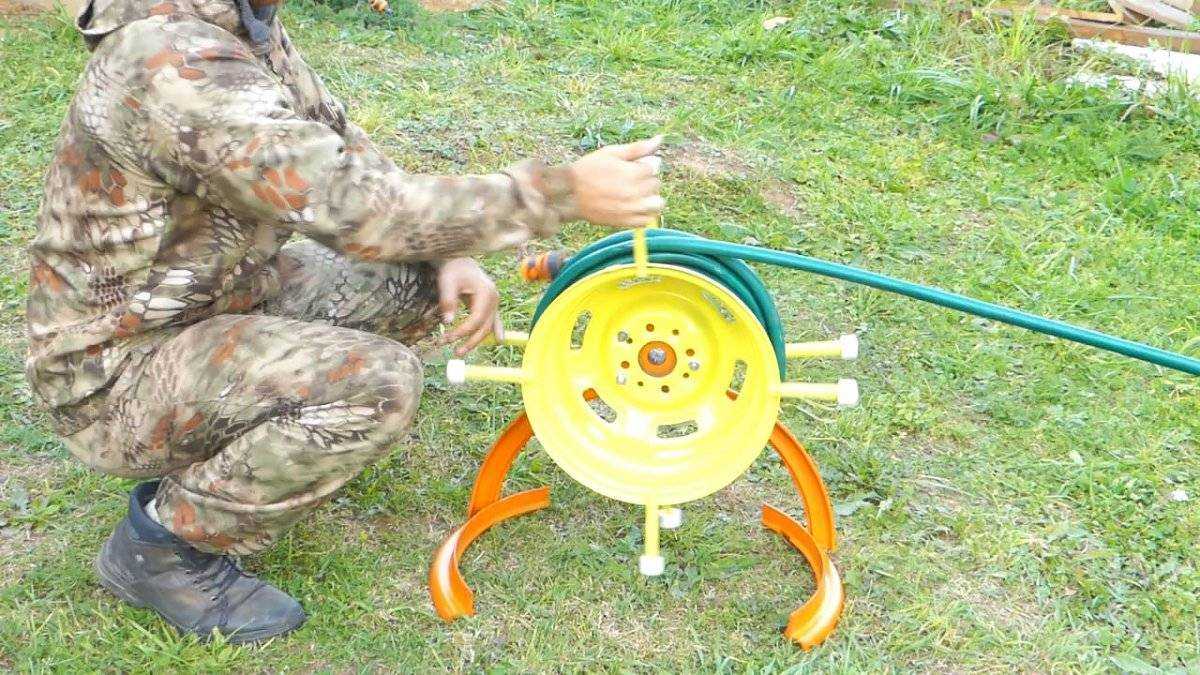

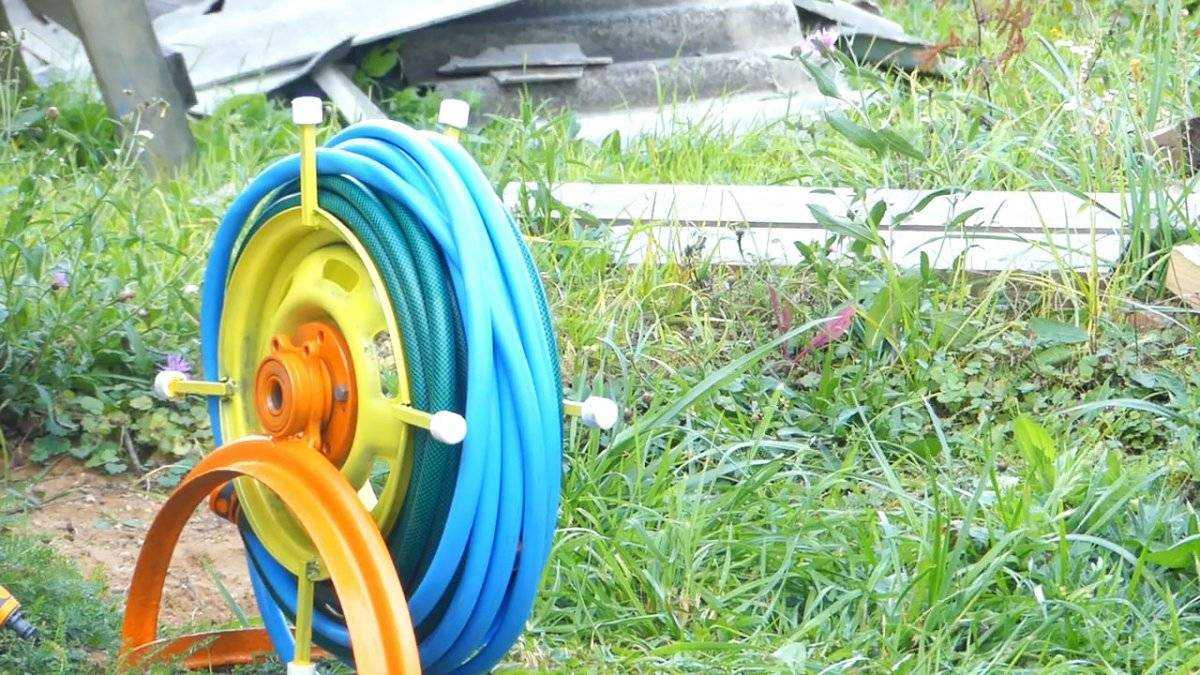

Катушка полностью готова к работе. Проверяем ее в деле: закрепляем конец шланга на диске и начинаем его вращать за прутки-ручки, которые одновременно будут служить ограничителями для шланга.

Смотка происходит довольно легко, поскольку диск вращается на подшипнике ступицы. Чтобы размотать его, достаточно потянуть за свободный конец.

Рекомендации по хранению

Чтобы правильно хранить шланг и катушки на даче, рекомендуется выполнять несколько правил. Не рекомендуется соединять шланг с трубой входа в катушку, несмотря на то, что катушка обладает шлангом. В жаркое время года не следует держать шланг и катушку под прямыми лучами ультрафиолета, это продлит срок их службы. Особенно данная рекомендация актуальна для шлангов, которые сделаны из ПВХ и силикона.

Наматывая шланг на барабан, следует отсоединить его от водопровода, дать стечь воде. Между фиксаторами следует поместить катушку, методично ее вращать, очищая при этом шланг от грязи с помощью хлопчатобумажной тряпки. Катушка и шланг могут служить не один десяток лет, если правильно их хранить. Резиновые шланги имеют срок службы до двух десятков лет, шланги из ПВХ стоят дешевле и выдерживают они срок эксплуатации до 10 лет. В холодное время года шланги хранят в свернутом состоянии на стенах, вдали от грызунов.

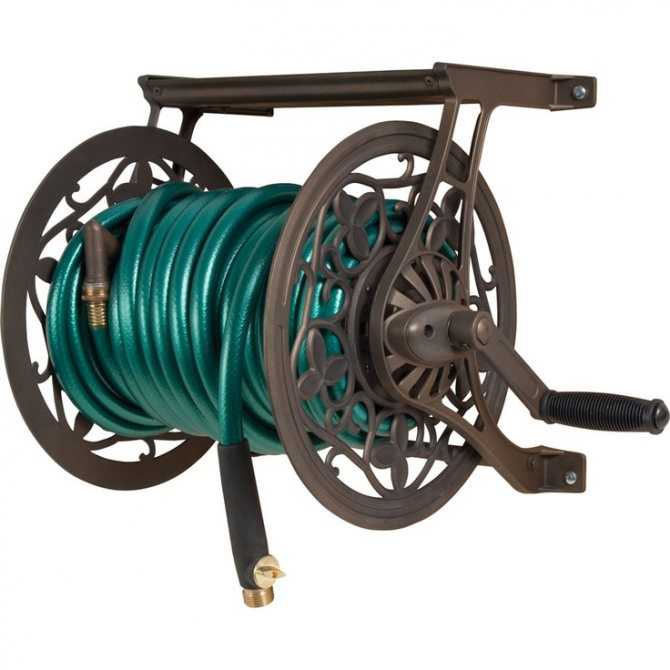

В течение весны-лета шланги и катушки хранятся под навесом. На земле шланг также можно оставлять. Следует следить, чтобы у шлангов не образовывались скручивания или сгибы. В фирменных магазинах можно найти кованые «держалки» или фиксаторы, которые удобно укреплять на вертикальных плоскостях. Нередко они выполнены в декоративном стиле, что может также нести и эстетические функции и надежно позволяют хранить катушки и шланги. Удобно использовать для хранения катушек и шлангов старую покрышку, она способна защитить от грязи и пыли.

О том, как сделать катушку для садового шланга своими руками, смотрите в видео ниже.

Ножки тележки

Ножки я сделал из двух уголков. Одну сторону уголка, отступив от края 20 мм, загнул на угол 135 градусов внутрь уголка, другую отогнул на 45 градусов наружу. Углы можно проверить транспортиром или угломером. Сформированный таким образом уголок я надел на выступающий профиль основания, подрезанный на 45 градусов, и прикрепил заклёпками.

Чтобы изготовить держатель для барабана, я согнул одну полку у двух уголков так, чтобы в получившиеся скобы свободно входила алюминиевая трубка – ось катушки. Держатели закрепил на стойках П-образной рамы на высоте 270 мм от основания. На последнем этапе закрепил дверную ручку сверху П-образной рамы.

Как сделать катушку для поливочных шлангов

В данном видео показано, как сделана катушка, которая делает удобным наматывание и размотку поливочного шланга на дачном участке. Шланг при хранении не пережимается, легко разматывается, приспособление стоит на небольших колесиках и благодаря этому мобильно.

С началом поливного сезона каждый год наступает проблема сматывания и разматывания шланга. Поэтому было решено изготовить приспособление из простых материалов для хранения и траспортировки шланга.

Катушка сделана из 2 велосипедных ободов на подвижной оси из гладкокатаной арматуры 12 миллиметров. Вварена в трубочки. При хорошей смазке барабан отлично вращается. В движение он приводится при помощи рукоятки.

Габаритные размеры

Ширина приспособления составляет около 30 сантиметров, длина спицы около 20 см. Такие габариты позволяют уместить три слоя шланга, примерно 40 метров, а при полной нагрузке до 70-80 м. Катушка установлена на колеса для удобства транспортировки.

В следующем ролике покажем вам катушку из полипропиленовых труб для шлангов для полива в саду в огороде. Было принято решение отказаться от металлической конструкциив комбинации с деревянными деталями, чтобы максимально ее облегчить и сделать катушку переносной.

Использованы 25 миллиметровые трубки. Это обычные самые дешевые полипропиленовые трубы, а часть рукоятки из трубы со стеклопластиковым усилением. Ушло такой трубы около 1 метра.

Электроника для самодельщиков в китайском магазине.

В данном случае катушку с осью можно легко разобрать, кроме рукоятки и оси. Понадобились также сантехнические манжеты 50х25. Сама катушка очень качественная, прочная и труба в ней очень плотно сидит.

В другой статье о том, как сделать полив автоматическим.

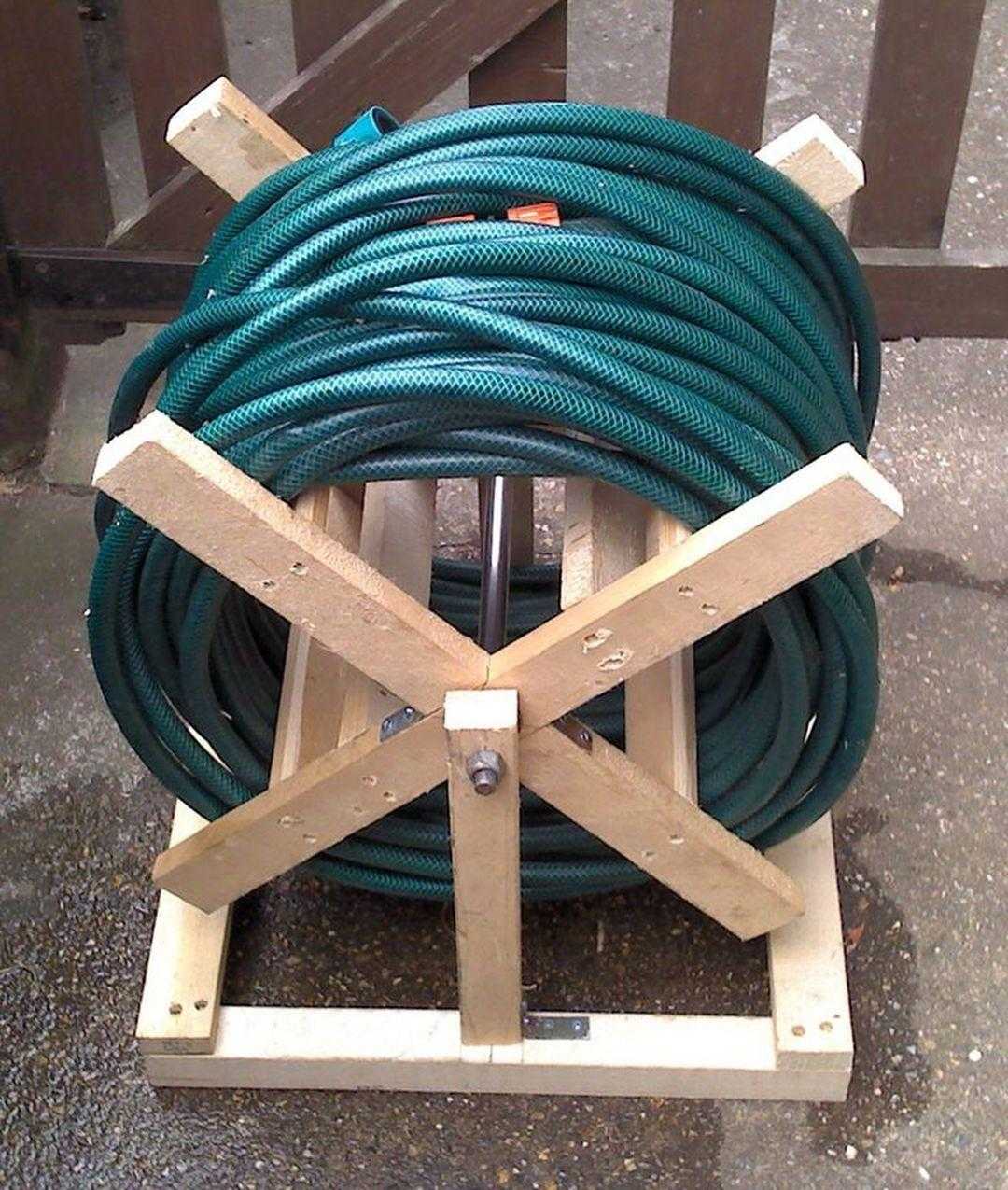

Вариант катушки для шланга – самоделка

Такая катушка отличается практичностью, так как шланг не нужно сматывать и отдельно подсоединять к емкости. Она уже подсоединена к ней. Теперь о том, как ее сделать.

Для того, чтобы сделать такой держатель шлангов в саду, нам нужны заглушки, как на фото ниже, и обрезок ПВХ трубы.

Так же подготовим ручку, и две стойки как на фотографии.

Середина катушки будет иметь такую деталь, в которую сбоку поступает вода, а середина будет подключена к шлангу.

Четыре шпильки, и труба с креплением крепятся к первой боковине катушки.

Далее прикручивается вторая боковина, а на очи одевается отрезок трубы.

Для каркаса используем такие же оси, и ПВХ трубки.

По бокам делаем шайбы из обрезков ПВХ трубы.

Вот такая катушка поучилась. Конструкция удобна, и проста в изготовлении.

Шланг для подачи воды подключается с левого боку.

Изготовление ручки катушки и её крепёж

Для платформы, на которой будет крепиться металлическая ручка, лучше всего использовать отрезной диск с алмазным напылением. В нём необходимо просверлить два отверстия под болты, расположенные одно напротив другого. Расстояние между ними необходимо замерить и записать – оно ещё пригодится при изготовлении самой ручки, при помощи которой будет вращаться барабан катушки.

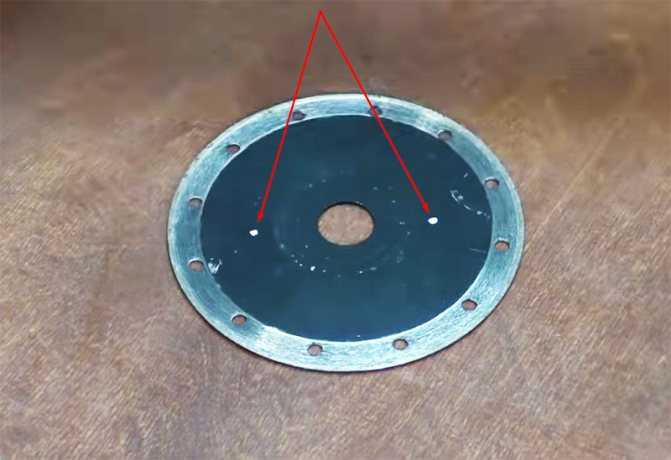

Разметка под крепёжные отверстия на диске с алмазным напылением ФОТО: youtube.com

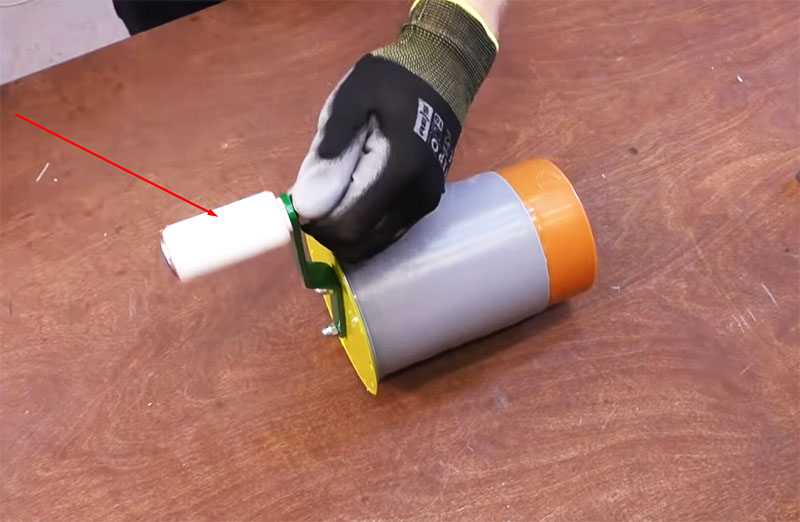

Работа с рукояткой барабана катушки

Для изготовления ручки можно использовать металлическую пластину. Её необходимо немного выгнуть, чтобы после прикручивания рукоятки она не задевала за канистру. В той части, которая будет прикручиваться к барабану, делается 2 отверстия, которые должны совпасть с теми, что просверлены в диске.

Когда эта работа выполнена, стоит окрасить детали, придав эстетики внешнему виду изделия. В данном случае для рукоятки и корпуса из канистры был выбран насыщенный зелёный цвет, а для платформы из диска жёлтый.

Детали окрашены, стрелками отмечены крепёжные отверстия ФОТО: youtube.com

Изготовление катушки для шланга своими руками пошагово

Барабан я изготовил под шланг внешним d 21 мм и длиной 30 м.

Установив барабан со шлангом на подставку, последний удобно тащить к месту полива. При намотке на барабан нужно отсоединить его от водопроводной трубы, чтобы стекла вода, оставшаяся в шланге. Его свободный конец его вставить между распорками барабана и крутить тот одной рукой, а второй рукой удалять ветошью грязь со шланга.

Для торцевых стенок барабана вырезал из фанеры толщиной 7-8 мм два круга d 430 мм. В центре каждого проделал отверстие d 10-12 мм под будущую ось. Она одновременно служит и ручкой для вращения барабана. Изготовил ее из металлического прута диаметром 10-12 мм длиной несколько больше, чем габариты барабана.

Изготовил 8 распорок из реек 25х 10 мм и расположил их равномерно по окружности d 220 мм (рис. 1). Рейки закрепил между торцевыми стенками барабана металлическими уголками 25x25x1 мм (по 2 шт. на каждую рейку) при помощи шурупов (можно винтов).

Для крепления толкателя барабана (поз. А рис. 1) изготовил квадратную накладку (подойдет фанера или доска толщиной 12-15 мм). В центре квадрата просверлил отверстие d 12 мм и распилил его пополам. Половинки закрепил с внешней стороны барабана, на некотором расстоянии друг от друга. Толкатель изготовил из 2-х полосок листовой стали толщиной 1-1,5 мм, шириной 10 мм, длиной 100 мм. Изогнул их на оси барабана, скрепил с помощью винтов d 3-4 мм по 2 с каждой стороны. Для фиксации толкателя также использовал винт d 3-4 мм, который пустил сквозь ось. Толкатель установил так, чтобы он располагался между половинками накладки, а ось свободным концом выходила из противоположной стенки барабана приблизительно на 40 мм.

Подставку под барабан

(рис. 2)

закрепил на стене сарая, в котором храню шланг. В качестве опор использовал доски подходящей ширины толщиной 15-12 мм. Расстояние между опорами барабана 460 мм. Между собой скрепил их поперечными планками

(2 шт.)

. Подставку повесил на стену при помощи 4-х кронштейнов, в которых просверлил отверстия под шуруп (можно гвоздь), вбитый в стену. В опорах сделал посадочные пазы под ось барабана

(рис. 3)

. Чтобы он не соскакивал при намотке шланга, там, где расположена ручка, изготовил простейший замок

(поз. Б рис. 3)

из стальной полоски толщиной 1-1,5 мм, шириной 15 мм: один ее конец неподвижно закрепил на оси 1 (шуруп 3×15), а второй конец имеет паз 2 для захода замка под упор 3 (шуруп 3×15).

Чтобы деревянная катушка не гнила под дождем, покрасил ее.
