Мотоблок Нева инструкция

Инструкции по эксплуатации для мотоблоков Нева, различных годов выпуска вы можете скачать или посмотреть на этой странице сайта. Руководство пользователя по ремонту мотоблоков типа МБ подскажет как самостоятельно устранить многие неисправности вашей техники Нева.

Нет сомнения в том, что мотоблоки оказывают большую помощь при обработке своего участка или огорода. Они могут работать по 10-20 часов в год, и многие годы сохранять свою работоспособность, освобождая вас от тяжелой кропотливой ручной работы.

Большая проблема в том, что инструкции и руководства для наших железных помощников склонны теряться со временем. Таким образом, мы попытались построить библиотеку из них в доступной форме в формате PDF , который идеально подходит для распечатывания. В самом деле, вам будет удобнее пользоваться напечатанными инструкциями, чем просто просматривать их в интернете.

Преимущества и недостатки производителя

К преимуществам оборудования, по отзывам владельцев, относится использование силовых агрегатов с повышенной мощностью и крутящим моментом. Установка дополнительных колес на культиватор позволяет буксировать прицеп, для улучшения сцепления с грунтом необходимы грузы, но завод их не производит. На части модификаций применены колеса уменьшенного диаметра, снизившие вес установки. Но из-за малого размера катки погружаются в рыхлый грунт, затрудняя передвижение культиватора.

Плюсом культиваторов Нева являются габаритные размеры, позволяющие разместить оборудование в багажном отделении легкового автомобиля. В комплекте поставляются дополнительные инструменты (список зависит от модификации и даты выпуска оборудования). Недостатком установок является повышенная стоимость (по сравнению с китайскими производителями).

Аналоги

Конкурентами оборудования завода «Красный Октябрь» являются мотоблоки, собираемые заводом «КаДви». Изделия оснащаются идентичными моторами и схожими по конструкции коробками передач. Аналогичные модели культиваторов собираются под брендами Viking, Stihl или Husqvarna. Изделия оснащаются 4-тактными моторами (дешевые модификации оборудованы 2-тактными агрегатами) с цепными или червячными редукторами, в производственную программу входят установки с электрическими моторами, питающимися от бытовой сети переменного тока.

Система зажигания мотоблока

Регулировка зажигания

Катушка зажигания для мотоблока Нева регулируется следующим образом:

Взять лист бумаги и сложить его в 4 раза;
Открутить болты, которые держат модуль;
Под них подложить бумажку и закрутить болты на место;
В ручном режиме повернуть маховик;
Проверить наличие искры.

Видео обзор регулировки зажигания двигателя мотоблока

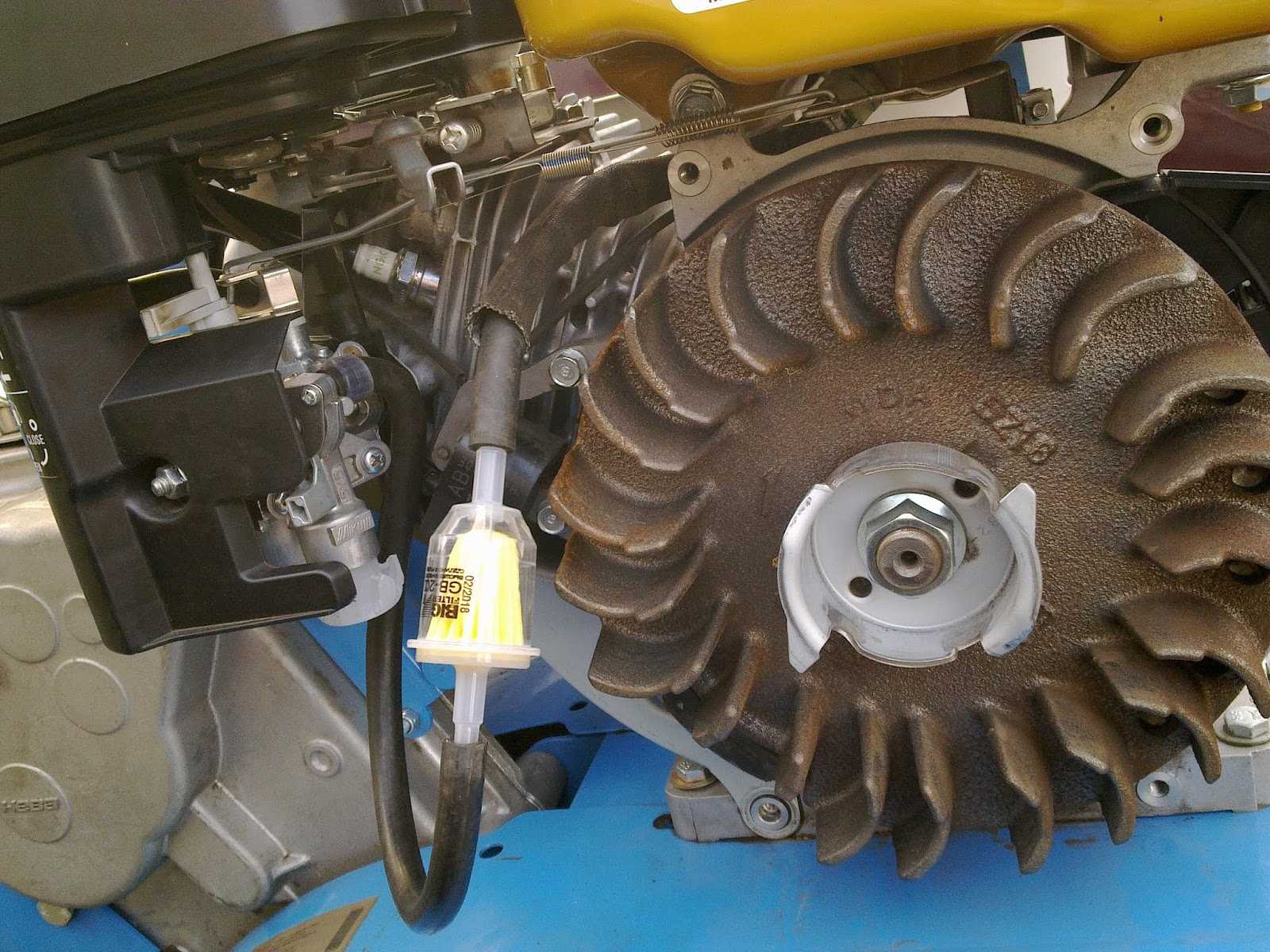

Одним из главных факторов правильной работы системы зажигания играет зазор между стартером и маховиком. Он должен быть в пределах от 0,1 до 0,15 мм.

Для его регулировки на мотоблоке Нева необходимо снять корпус и открутить болты статора. Затем поставить щуп и выставить необходимый зазор, закрутить болты обратно и проверить зазор по всей поверхности маховика.

Генератор, неисправности, устранение

Генератор является важной составляющей всего механизма. Он предназначен для зарядки аккумулятора и работы фар

При выборе генератора необходимо обратить внимание на его мощность. Она должна превосходить мощность всех подключённых устройств для обеспечения бесперебойной работы

Для мотоблока Нева возможно использовать старый автомобильный генератор.

Важно! Во время его установки необходимо соблюдать схему представленную ниже. В противном случае возможно воспламенение генератора

Всего в генераторе 4 провода. Два из которых голубые. Именно благодаря ним и подсоединяется преобразователь. Красный, подключается к фарам, и даёт напряжение на них.

Электростартер

Многие люди стремятся улучшить работу своего мотоблока. В зимние времена года он плохо заводится из-за того, что ручной стартер не прокручивается. В решении этой проблемы для мотоблока Нева придумали специальный электростартер. Это автономное устройство, которое при включении зажигания начинает вращаться и даёт искру.

Электростартер является сложной конструкцией, и изготовить его в домашних условиях не реально. Можно использовать любой другой автомобильный электростартер, который мог остаться от старой машины.

Свечи

О том для чего нужны свечи, и как их менять мы уже разобрались. Давайте посмотрим на марки, которые необходимы под каждый конкретный вид двигателя Нева:

Принципиальные отличия культиваторов Нева МК 80, 100, 200.

Культиватор Нева МК-80 имеет 6 фрез, позволяющих обрабатывать полосу шириной до 90 и глубиной 21 см. На агрегат установлен двигатель Субару, четырехтактный мощностью 4,5 л. с., с нижним расположением клапанов. Используется 3-х ступенчатый редуктор и клиноременная передача. Имеется реверс, что делает работу существенно легче. Двигатель работает на бензине АИ-92 и АИ-95, с трансмиссионным маслом SAE30 или SAE10W30, в зависимости от температуры окружающего воздуха.

Культиваторы Нева МК-100 комплектуются двигателями Робин Субару с чугунной гильзой камеры сгорания. Мощность на выходе 3,5 – 5,0 кВт. Культиватор предназначен для всесезонной работы.

Технические характеристики инструмента:

тип двигателя – с нижними клапанами;
рабочий объём камеры сгорания 183, 143 см 3 ;
количество передач – 1 вперёд, 1 назад;
ширина полосы – 95 см;
дополнительная комплектация – боковые диски.

В общем, неутомимый работник средней силы.

Многоступенчатая коробка передач подарила топовой модели 3 скорости, которые переключаются на руле. Это означает, использовать в работе можно любые навесные инструменты.

Основная функция – поднимать и рыхлить почву, выполняется на глубине 32 с шириной полосы 90 см. После небольшой переделки культиватор будет косить, работать снегоуборщиком, возить грузы.

Отличительные особенности культиватора Нева МК-200:

уникальный редуктор с 3 ступенями в прочном корпусе;
первый отечественный 2 скоростной, с реверсом, механизм;
продуманный компактный корпус и съёмные узлы делают доступной транспортировку в багажнике автомобиля;
переднее колесо сдвоенное.

Получился культиватор универсального использования.

Редуктор, неисправности, устройство

Редуктор предназначена для передачи вращения, которое идёт от двигателя к колёсам и навесному оборудованию. Он регулирует скорость и направление движения.

Устройство редуктора

Редуктор сконструирован таким образом, что для регулирования его работы нет необходимости в разборке всего механизма. Все регуляторы расположены на внешней стороне.

Коробка переключения передач имеет 5 позиций. При нажатии на рычаг муфта выводится из зацепления, когда он отпускается — возвращается на место.

Если привод соединён с правой полуосью, то в этот момент переключения мотоблок приостанавливается. При утоплении ручки, цепляется левая звездочка и передача сдвигается вниз. Если необходимо повысить передачу, то ручка передвигается вперёд.

Основные поломки редуктора

Вышли из строя фиксаторы или пружины. В этом случае следует их заменить на новые;
Сбились настройки самого редуктора. Ослабить винты, выставить первую передачу, и закрутить обратно;
Появляется масло на валу. Основная причина такого поведения – выход из строя манжета. Его необходимо заменить на новый. Также рекомендуется заменить сальники. Для этого достаточно поддеть старые, вытащить и установить новые;
Заклинивает передача. Здесь проблемы с цепью. Следует осмотреть её, и при нарушении целостности заменить на новые;
Передача не фиксируется. Скорее всего, износилась вилка. Отремонтировать её не получится, только заменить на новую.
Скрежет в редукторе. Чаще всего возникает при повышенных нагрузках на мотоблок. Это свидетельствует о том, что-либо вышла из строя полуось редуктора, либо необходимо изменить натяжение ремня привода.

Разборка и ремонт редуктора

Краткий видео обзор редуктора мотоблока Нева: устройство, разборка, ремонт

Карбюратор, неисправности, регулировка

Ниже представлен алгоритм настройки карбюратора на мотоблоке Нева с двигателем Subaru.

На схеме изображены три винта, которые отвечают за количество подаваемого топлива.

Винт 1 — количество оборотов полного газа;
Винт 2 — количество оборотов малого газа;
Винт 3 — отвечает за работу на холостом ходу.

Для регулировки карбюратора необходимо выполнить следующие манипуляции:

Закрутить до упора винт 1 и 2;
Затем открутить их примерно на 1 оборот;
Включить зажигание и прогреть мотор;
Затем рычаг управляющий заслонкой поставить до выключения двигателя (то есть до того момента, пока обороты будут на минимальном уровне);
Выставить уровень минимального холостого хода третьим винтом;
Затем установить максимальные обороты на холостом ходу вторым винтом;
При необходимости откорректировать ещё раз минимальные обороты настройкой положения третьего винта;
Выполнять последние два пункта до тех пор, пока не получится стабильная работа двигателя;
При наличии перебоев снова закрутить до упора первый винт и открутить на полтора оборота.

Замена масла

Масло заливается в картер, при этом его нельзя смешивать с бензином. Для мотора культиватора или мотоблока нужно выбирать четырехтактное масло, соответствующее требованиям стандарта ГОСТ 10541-78.

Для определения уровня масла используется щуп.

Открутив пробку, обратите внимание на уровень — масло должно быть в области резьбы горловины

Крайне важно правильно соблюдать периодичность замены масла. После установки нового двигателя обкатка необходима, поэтому первая замена масла должна быть произведена через пять часов работы мотоблока

Последующие замены масла нужно производить каждые 25 часов работ. При активной загрузке агрегата на ферме владельцы, как правило, производят замену перед началом весенних работ

После установки нового двигателя обкатка необходима, поэтому первая замена масла должна быть произведена через пять часов работы мотоблока. Последующие замены масла нужно производить каждые 25 часов работ. При активной загрузке агрегата на ферме владельцы, как правило, производят замену перед началом весенних работ

Отметим, что необходимо постоянно поддерживать нужный уровень масла

Следить за этим важно, поскольку двигатель мотоблока производит средний расход не меньше 1 г/ч

https://youtube.com/watch?v=NC1ES9vYo20

Техника замены масла в двигателе довольно проста:

Мотоблок располагается вертикально.
Под ним устанавливается тара емкостью не менее 3 литров.
Снимается сапун.
Откручивается винт, и сливается старое масло.
Винт закручивается.
Заливается необходимое количество масла (проверяется щупом, как рассказано выше).
Закрывается сапун.
Проверяется работа двигателя.

Ремонт двигателя

Если с двигателем произошла неисправность, ремонт может потребовать использования запчастей. Кроме того, необходимо учитывать особенности установленного на агрегате мотора

Важно учитывать, что при желании почти любой ремонт может быть произведен своими руками, если доступны необходимые комплектующие, особенно когда речь идет о несущественных поломках

В случае же серьезных неисправностей правильнее всего обратиться в сервисную службу по ремонту данного оборудования. И, как уже было сказано, если качество и надежность работы имеющегося двигателя перестали устраивать, всегда можно произвести замену

Обкатка

Перед началом использования агрегата необходимо произвести его обкатку, что является важным мероприятием для надежной его работы продолжительное время. Она проводится в несколько этапов и составляет в общей сложности 20 часов. Это мероприятие необходимо производить для того, чтобы все узлы и детали притерлись в щадящем режиме работы механизмов

Важно помнить, что обкатку необходимо проводить при минимальной нагрузке на агрегат, которая должна составлять в среднем 50% от максимально допустимой нагрузки

Кроме того, после проведения обкатки нужно произвести замену масла и фильтров.

Навесное оборудование

Предприятие выпускает навесное оборудование, предназначенное для установки на мотоблоки и культиваторы Нева:

Сменные ножи, позволяющие самостоятельно провести ремонт штатной фрезы.
Картофелекопатель, достающий клубни с глубины до 220 мм.
Окучник дискового типа.
Роторная косилка с приводом от мотора культиватора.
Специальные колеса из металла, оборудованные металлическими зацепами на беговой части, используются для повышения проходимость по слабому грунту или снегу.
Металлический отвал с ручной регулировкой угла установки, позволяющий убирать снег или ветки с дорожного покрытия. Изделие весит 26 кг, обеспечивает очистку полосы шириной 1000 мм.
Специальный адаптер, оборудованный осью с 2 колесами и сидением для водителя. Устройство повышает устойчивость оборудования при движении. Для установки адаптера необходимо смонтировать универсальное сцепное приспособление.

Сборка

На практике отмечено, что мотоблок продается в собранном виде, но после покупки владелец может столкнуться с вопросом проведения регулировок узлов и агрегатов. Это даёт возможность подготовить машину к работе, по максимуму используя все ее характеристики в зависимости от условий эксплуатации. Основным моментом при проведении таких мероприятий является регулировка двигателя и системы подачи топлива.

Напор бензина, поступающего в двигатель через карбюратор, регулируется с помощью языкового приспособления, которое отжимается или поджимается в зависимости от количества поступающего топлива в карбюратор. Недостаток топлива можно определить по тому, как идет белый дым из выхлопной трубы. Превышение количества топлива в камере сгорания является причиной того, что «чихает» двигатель во время работы или вовсе не заводится. Регулировка топлива дает возможность настроить нормальную работу агрегата в зависимости от потребностей в сочетании с мощностью двигателя. Для проведения более серьезного ремонта может потребоваться собрать и разобрать карбюратор, почистив внутри жиклёры и каналы.

Чтобы двигатель работал без перебоев, на нем нужно настроить систему клапанов. Для этого в комплекте с агрегатом имеется инструкция по проведению работ, а также указана правильность и последовательность их выполнения.

Перед началом эксплуатации необходимо почистить все элементы, подтянуть болты и узлы.

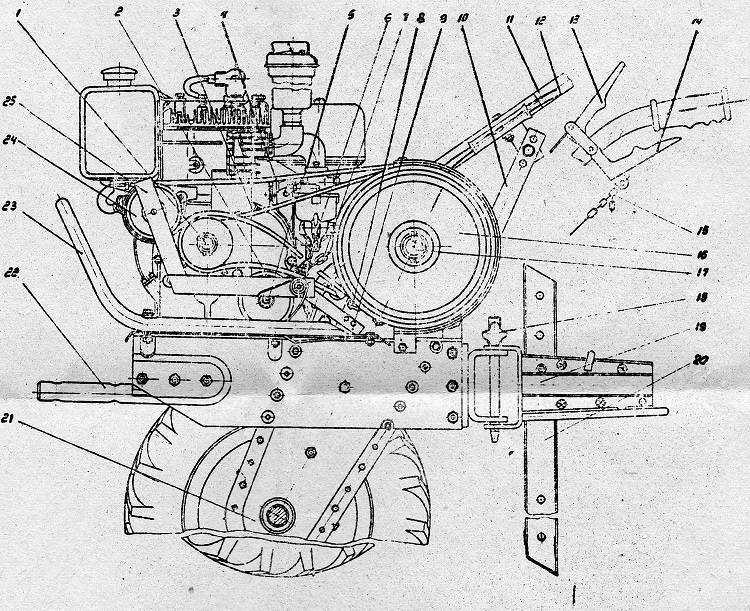

Конструкция и назначение

Несмотря на то что данное устройство производится в отечественных условиях, в нём используются импортные запчасти и узлы. Это сказывается на стоимости мотоблока, но при этом он остаётся доступным для большинства пользователей. Все агрегаты и запчасти качественные, при длительной эксплуатации с ними не возникает проблем.

Двигатель находится на колесной базе с одной осью и положительно зарекомендовал себя при выполнении различных работ в экстремальных условиях. При помощи мотоблока можно обрабатывать приусадебные участки и огороды. А также при использовании специального навесного оборудования мотоблок можно применять для уборки снега, сбора урожая и прочих работ.

Мотоблок отличается большим функционалом, но относится к среднему классу и имеет ограниченную производительность. При этом техника остается довольно экономичной.

Среди основных конструктивных особенностей данного мотоблока можно отметить следующие.

Трансмиссия. В этом узле объединяется редуктор и сцепление. Техника имеет 3 скорости, которые переключаются с помощью рукоятки на руле. Может развивать скорость до 12 км/ч и перевозить до полутонны груза.
Рама. Состоит из двух угольников, которые служат для монтажа и закрепления мотора с редуктором. А также имеется в задней части приспособление для навесных орудий.
Мотор. Располагается на раме и является лучшим из всех предложенных вариантов. Заявленный производителем моторесурс агрегата составляет 5 000 часов, но при правильной эксплуатации и своевременном обслуживании может прослужить дольше. Особенностью является наклонный поршень, который располагается в чугунной гильзе, а распредвал находится в верхней части двигателя и закреплен на подшипниках. За счёт этого удается обеспечить небольшую массу мотора с довольно приличной мощностью (9 лошадиных сил). Охлаждается агрегат воздушным способом, чего достаточно для работы даже в жарких условиях. Для обеспечения легкого запуска мотора производится модернизация выключателя зажигания, но мотоблок в стандартной комплектации поставляется с механическим компрессором, благодаря чему мотор можно завести стартером даже при минусовой температуре.

Механизм сцепления. Он состоит из ремня, а также натяжного устройства и пружины.
Колёса пневматические, могут работать независимо друг от друга, так как приводятся в движение отдельными механизмами.
Есть также ограничитель глубины, который устанавливается в задней части рамы. С его помощью можно регулировать глубину вхождение плуга в землю.

Благодаря всем этим особенностям мотоблок довольно удобный в работе и маневренный. На корпусе имеется специальная защита, которая оберегает оператора от попадания земли или влаги от колес.

Характеристики модельного ряда

Завод производит мотоблоки и культиваторы, техника отличается весом, размерами и конструкцией трансмиссии. Мотоблок, оборудованный мощным силовым агрегатом, позволяет вспахивать целинные грунты или буксировать прицепы весом до 300 кг.

Культиваторы предназначены для рыхления грунта на приусадебных участках, конструкция допускает установку ограниченного перечня навесного оборудования.

В основе конструкции сельскохозяйственного оборудования Нева лежит металлическая сварная рама с горизонтальным защитным щитком. На раме выполнены унифицированные точки крепления, позволяющие монтировать бензиновые силовые агрегаты различных производителей, электрокультиваторы в производственной программе не предусмотрены. Для пуска моторов используется ручной стартер (кроме модели мотоблока с электрическим пусковым устройством). Рукоятки управления смонтированы на специальном основании, позволяющем регулировать угол наклона.

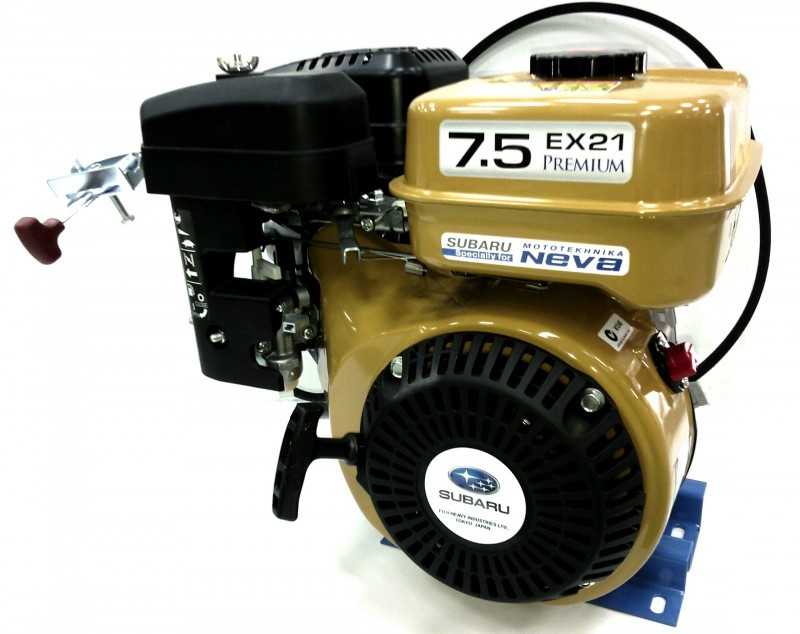

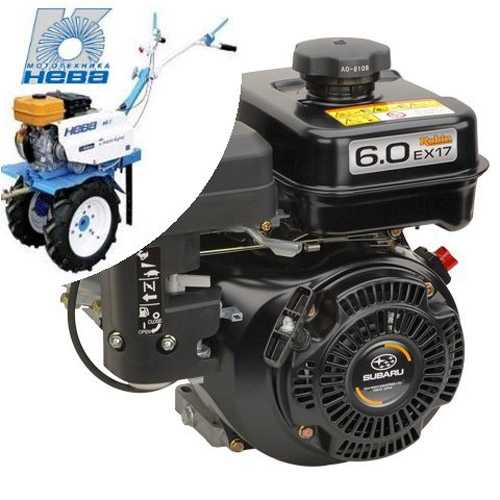

Мотоблок оснащается двигателями российского производства (КаДви) и импортными агрегатами Субару, Briggs&Stratton и Хонда, развивающими мощность до 10 л.с. Существует специальная модификация, оборудованная электрическим стартером и фарой головного освещения. В конструкции оборудования применена механическая коробка передач с понижающим редуктором, обеспечивающая 4 скорости переднего хода и 2 передачи для движения назад. Вес модификации с мотором Honda GX270 достигает 104 кг, ширина вспахиваемой полосы составляет 800 мм.

МК 70

Мини-культиватор оснащается 5-сильными моторами Briggs&Stratton или Kasei, работающими совместно с 1-скоростным цепным редуктором (передача заднего хода не предусмотрена). Оба мотора оборудованы верхнеклапанным газораспределительным механизмом со штанговым приводом клапанов. В редукторе размещена масляная ванна, подача смазки производится автоматически движущейся цепью. Для вспашки грунта применены фрезы диаметром 350 мм, предусмотрен регулятор глубины рыхления грунта.

Стандартная модель оборудована 5-сильным мотором Briggs&Stratton и 1-скоростной коробкой передач без возможности реверса. Для обработки грунта применены наборные фрезы диаметром 250 мм, размещенные на полуосях. Конструкция узлов позволяет демонтировать часть фрез, ширина обработки варьируется в пределах 600-900 мм. Культиватор оборудован узким корпусом, что позволяет вести работу в стесненных условиях между стволов деревьев.

Модификация 80 Р отличается применением 4-тактного бензинового двигателя Subaru EY15, который развивает мощность до 5 л.с. при рабочем объеме цилиндра 183 см³. Для передачи крутящего момента к коробке передач использованы ремни с натяжным роликом. В конструкции коробки передач установлены зубчатые колеса и цепь, трансмиссия обеспечивает 1 передачу для движения вперед и 1 до реверса. Масса установки 50 кг, установленные на полуосях фрезы обеспечивают обработку полосы грунта шириной 600 мм, глубина вспашки регулируется сошником.

МК-100

Малогабаритный культиватор, оборудованный 5-сильным мотором и цепной трансмиссией с ременным сцеплением. Завод выпускал 2 модификации изделия, которые отличались конфигурацией инструмента. На усовершенствованной модели предусмотрена установка боковых защитных дисков, снижающих риск повреждения деревьев при культивировании грунта. Установка не предназначена для работы на плотном грунте, ширина обрабатываемой поверхности составляет 600 мм. В зависимости от модификации глубина вспашки лежит в пределах 160-200 мм.

МК-200

Культиватор Нева МК-200 оборудуется несколькими типами двигателей мощностью 4,5-6 л.с. Для вращения рабочего инструмента или передвижения использован 2-ступенчатый цепной редуктор с промежуточной шестерней. Из-за повышенного до 65 кг веса оборудования применена передача заднего хода, упростившая маневрирование в стесненных условиях.

Для рыхления грунта применены фрезы диаметром 250 или 320 мм (зависит от типа мотора), применение стандартного регулятора не позволяет вспахивать почву на глубину более 160 мм. Для удержания равновесия при хранении использовано переднее колесо, смонтированное на откидном кронштейне. Бачок для топлива вынесен на верхнюю часть мотора, бензин подается к карбюратору самотеком.

Особенности эксплуатации

Культиватор Нева прост в эксплуатации, не требует каких-либо специальных технических знаний. Достаточно изучить заводскую инструкцию по эксплуатации и четко следовать ее рекомендациям. Агрегат потребляет бензин АИ-92, АИ-95, масло моторное класса SAE 10W-30. Для трансмиссии используется масло марки SAE 85W-90.

Возможные неисправности, ремонт

Как свидетельствует опыт владельцев техники, первые поломки и неисправности зачастую появляются вследствие неумелого обращения с техникой, неправильного переключения скоростей, применения некачественного масла, топлива. Поэтому, изготовитель настоятельно рекомендует строго следовать инструкции и не допускать досадных ошибок при эксплуатации культиватора, проведении обкатки агрегата, замене расходников.

Запуск двигателя

Если двигатель мотокультиватора Нева не заводится, следует проверить уровень топлива и масла, угол наклона агрегата, чистоту свечей зажигания. Для грамотного запуска необходимо четко соблюдать последовательность действий, рекомендованную изготовителем:

культиватор находится на ровной горизонтальной поверхности
достаточное количество горючего и моторного масла
подвижные соединения и крепления протестированы
выполнить поворот рычага газа, запуск мотора на половину от максимального числа оборотов
перейти на нужную передачу
нажать сцепление и произвести старт.

Для остановки двигателя действия выполняют в обратном порядке: отпускают сцепление, уменьшают обороты, рукоятку устанавливают на нейтралку, газ на «0», закрывают топливный кран.

Схема редуктора – разборка, сборка

При неисправностях редуктора бывает необходимость разобрать его и устранить возникшие дефекты.

Часть 1:

Часть 2:

Часть 3:

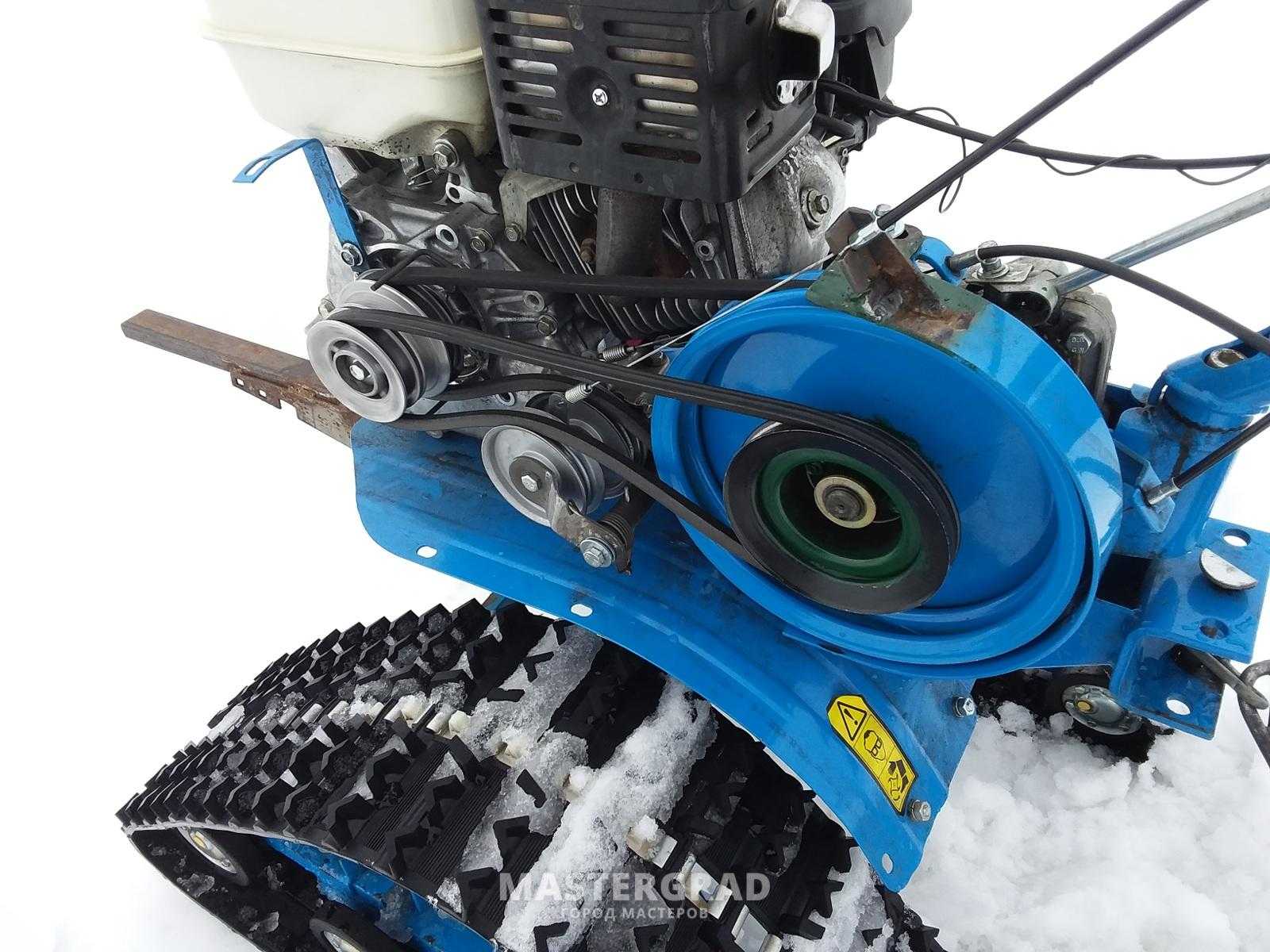

Ремни для мотоблока Нева

В основном в мотоблоках Нева используются клиноремневые передачи. Их представлено большое количество. И для каждого отдельного мотоблока следует знать ремень, который необходимо использовать.

Замена ремня на мотоблоке Нева:

Снять щиток, отвернуть два болта (7) и снять защитный кожух со шкивов (6);
Снимите ремень (3) заднего хода, путём снятия пружины (8), ослабив болт (2) направляющего шкива;
Открутить винты (5) держащие кронштейн (а);
Установить положение кронштейна таким образом, чтобы штыри позволяли снять ремень (10) переднего прохода со шкива;
Поставить на его место новый ремень (сначала он одевается на шкив редуктора, затем на шкив двигателя);
Собрать всё в обратном порядке.

О трегулируйте натяжение ремней! При отпущенных рычагах сцепления ремни должны свободно провисать, а шкив редуктора не должен иметь вращения при работающем двигателе.

Шкивы предназначены для натяжения ремней передачи. На российском рынке их представлено большое количество. Для замены шкивы необходимо вымерять ее диаметр. Существуют такие размеры: 18, 20 и 25,4 мм.

Ремонт

Это устройство, как и любые другие агрегаты, во время эксплуатации может выходить из строя, периодически требуя ремонта. При этом следует отметить, что некоторые узлы нельзя ремонтировать, а нужно полностью заменять. Чтобы произвести ремонт своими силами, надо иметь некоторые навыки, что позволит быстро устранить поломку. Наиболее часто выходит из строя именно редуктор. В таком случае будут проявляться следующие моменты:

движение рывками;
вытекание масла.

А также могут возникать и другие неприятности, например, нет искры на свече или закоксовались поршневые кольца. Все неисправности нужно устранять как можно быстрей или в ближайшее время — в зависимости от степени их серьезности. Что-то можно отремонтировать самостоятельно.

Если нет навыков в какой-то сложной технической проблеме, то рекомендуется обращаться на станции техобслуживания или к частным специалистам, которые занимаются ремонтом таких машин.

Сейчас есть много сервисных центров, которые предоставляют свои услуги по доступной стоимости.

Средний расход топлива на этом агрегате составляет 1,7 л за час работы, а емкость бака 3.6 л. Этого хватает для того, чтобы проработать беспрерывно 2–3 часа до заправки. Средняя стоимость мотоблока может варьироваться в зависимости от места продажи, наличия и вида навесного оборудования, а также прочих моментов. В среднем нужно рассчитывать на цену от 10 до 15 тыс. руб.

Зная все достоинства и недостатки этого мотоблока, каждый может сделать правильный выбор при покупке. Чтобы обезопасить себя и приобрести действительно качественную машину, рекомендуется выбирать агрегат оригинального производства с сертификатом качества и всеми необходимыми документами.

Обзор мотоблока «Нева» с двигателем Subaru в видео ниже.

https://youtube.com/watch?v=0zZq6mydShw

Сцепление, рычаги, тросики

Мотоблок Нева оборудован несколькими простыми элементами: рычагами и тросиками. От работы рычага коробки передач и всех соединяющих тросиков зависит количество оборотов двигателя. Таким устройством свойственно во время эксплуатации изнашиваться и выходить из строя. Поэтому их следует периодически проверять на целостность и при необходимости заменять.

Так же не стоит забывать про сцепление. Оно выходит из строя намного реже, но вилку тоже следует периодически осматривать. В случае необходимости все эти детали есть в свободном доступе в магазине.

Некоторые люди задумываются о том, чтобы не покупать новый тросик, а сделать его из подручных средств. Но лучше с этой деталью не экспериментировать и купить новую. Поскольку равноценно заменить его нельзя. Единственный вариант временной замены взять от машинного сцепления или скутера.

Правила эксплуатации

Правила использования сельскохозяйственного оборудования Нева:

Перед началом эксплуатации следует проверить уровень масла в картерах двигателя и коробки передач. Во время обкатки (первые 20-25 часов работы) запрещается перегружать оборудование и выводить силовой агрегат на максимальные обороты. После завершения обкатки необходимо слить загрязненное стружкой масло и заправить свежую жидкость.
После завершения вспашки необходимо удалить пыль и грунт с корпуса и фрез. Допускается очистка культиватора струей воды, подаваемой под давлением.
Переключение скоростей в трансмиссии выполняется только на стоящем оборудовании.
Перед хранением культиватора требуется перекрыть магистраль подачи топлива и слить остатки бензина из бака. Металлические поверхности протираются от влаги, установка должна храниться в сухом проветриваемом помещении.
В инструкции приведен график проведения технического обслуживания с перечнем регламентных работ. Для обеспечения бесперебойной работы рекомендуется следовать указаниям, приведенным в документации.
При эксплуатации культиватора следует соблюдать правила техники безопасности, регулировочные манипуляции выполняются после выключения двигателя.

Регулировка центробежного регулятора и карбюратора мотоблока Нева МБ-2К

Просто столкнулся с проблемой по настройке мотоблока Нева МБ-2. Во время эксплуатации, протирал тряпкой тягу центробежного регулятора и видать не сильно был затянут болт, — в общем она провернулась. После этого долго пытался наладить, пока не получилось. Попытаюсь описать, как я регулировали, как это работает.

Начну с центробежного регулятора. Его назначение поддерживать постоянную частоту вращения коленчатого вала двигателя при изменении нагрузки на вал. Т.е. для того чтобы мотоблок не заглох, когда Вы к примеру пашете. При этом через колёса, редуктор, шкив, ремень, шкив двигателя начинает притормаживать двигатель и если бы не центробежный регулятор, то двигатель заглох. Ведь у нас нет возможности как у машины давить всё больше на газ. Конструкция продумана очень грамотно.

После того как двигатель завели, раскручиваются грузики регулятора. Они за счёт центробежной силы разъезжаются, раскрываясь как цветок, и на штоке смещается вперёд, поворачивая рычаг регулятора. Теперь, если мы будем нагружать двигатель, при этом вращение двигателя начнёт замедляться. При этом скорость вращения грузиков снизится также, они начнут складываться (прикрываться как цветок) и рычаг регулятора начнёт возвращаться назад, что приведёт к повороту через рычаг центробежного регулятора, тягу, дроссельную заслонку карбюратора на увеличение расхода топлива, т.е. добавит газу. Т.е . выставив ручку газа в определённое положение, мы можем теперь не беспокоится, что двигатель при нагрузке заглохнет. Как только мы уменьшаем нагрузку, грузики опять расходятся и поворачивают через все тяги дроссельную заслонку теперь на уменьшение газа. В этой всей линейке есть ещё одна пружина. При увеличении газа она через трос и скобу в форме буквы «Г» растягивается и противодействует поворачиванию дроссельной задвижки в сторону уменьшения газа.

Дальше. Т.к. обороты «гуляют» при открытии полностью воздушной заслонки, то выходит бедная смесь. Необходимо её отрегулировать. Вкручиваем до упора винт корректировки рабочей смеси холостого хода. Теперь выкручиваем на полтора оборота этот винт и заводим двигатель. Устройство карбюратора таково, что при вкручивании винта мы перекрываем воздушный канал и увеличиваем количество бензина в двигатель. Т. е. обогащаем смесь, а если выкручиваем винт, то добавляем больше воздуха, поэтому обедняем смесь. Теперь при полностью открытой воздушной заслонке пытаемся вращением винта добиться максимально устойчивых оборотов, снижаем газ до минимума и опять пытаемся добиться минимально низких, но устойчивых оборотов двигателя.

Теперь смотрим еще одну немаловажную часть — винт упора дроссельной заслонки. При выведенном газе, он должен упираться в плату карбюратора. Теперь плавно выкручиваем его и добиваемся минимальных оборотов. Этот винт даёт закрыться дроссельной заслонке на определённый угол. Теперь можно и испытать в деле мотоблок. Дав ему прогреться под нагрузкой можно по свече узнать правильно ли отрегулирована рабочая смесь. Т. к. поработав на холостом ходу, Вы этого не увидите.

Определение проблем в работе двигателя по внешнему виду свечей зажигания.

Надеемся, что данная статья поможет Вам правильно подобрать свечу зажигания и определить состояние вашего двигателя. По внешнему виду электрода свечи зажигания можно определить состояние двигателя, пригодность калильного числа свечи зажигания, а также действительно ли карбюратор и угол опережения зажигания отрегулированы должным образом.

Мокрые электроды свечи зажигания (рис. 1-2) могут быть следствием одной из следующих причин:

(а) Очень богатая воздушно-топливная смесь (много топлива, мало воздуха). (б) Неисправность системы зажигания. (в) Попадание масла в камеру сгорания (изношенные: поршневые кольца или направляющие втулки клапана).

Источник статьи: http://xn--80aab7agyldnd.xn--p1ai/dvigatel/motoblok-neva-s-dvigatelem-subaru-nastrojka-i-ustanovka.html
