Мотоблоки урал, модели

Мотоблок Урал УМЗ-5В: особенности технических разработок

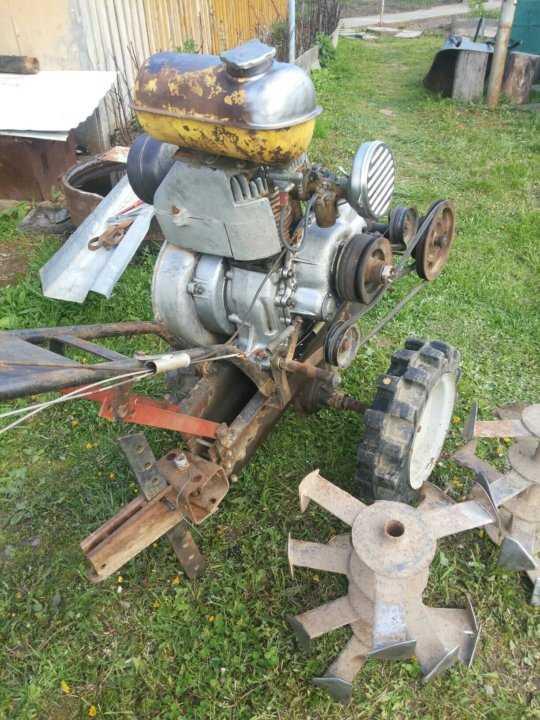

Мотоблок Урал с двигателем УМЗ-5В был одноосным и дополнялся баком для масла вместительностью 1,5 л. Широкая колея поддавалась регулировке, поэтому ее можно было смело настраивать согласно особенностям грунта и самого процесса работы.

Универсальностью агрегат не отличался и использовался в большинстве случаев именно для обработки почвы. Он не сопровождался навесным оборудованием, поэтому не подходил для скашивания травы, уборки снега или мусора. В то время рекомендовали использовать УМЗ-5В именно в летний период.

К негативным моментам можно отнести габаритность и чрезмерную тяжесть конструкции, не особую универсальность и невозможность транспортировки на далекие расстояния. Также во время работы машина немало шумела, чем провоцировала появление головных болей и ухудшение слуха. Естественно, при надевании протекционных наушников негативное влияние ощутимо снижалось.

Инструкция по эксплуатации мотоблока Урал УМЗ-5В

Технические характеристики:

Вес – 120 кг;
Вместительность топливного бака: 6 л;
Вид охлаждения – воздушное;
Диаметр цилиндра – 82 мм;
Номинальная мощность мотора – 5 л. с.

Из-за весовых особенностей работать с таким «монстром» женщинам не под силу, поэтому операторами мотоблока Урал УМЗ-5В становились только мужчины. Для более детального знакомства с особенностями разработки можно ознакомиться с инструкцией по эксплуатации и представленными видео.

Урал с двигателем ЗиД

Небольшие партии мотоблоков оснащались силовым агрегатом марки ЗиД-4,5. По конструкции мотор не сильно отличается от УМЗ-5В. На коленчатом валу расположены шкив и звездочка для привода цепи. Шкив размещен со стороны маховика, цепная передача — со стороны редуктора. Цепной привод применяется для привода стационарных установок. Смазка двигателя выполняется разбрызгиванием, масло подается плунжерным насосом из поддона, который вмещает 1,5 л жидкости.

Увеличенная мощность силового агрегата расширяет возможности для модификации своими руками. Техника способна работать в зимнее время с установленным роторным снегоуборщиком.

С китайским двигателем

Штатный мотор отечественного производства подходит не всем владельцам мотоблоков Урал

В поисках решения проблемы мощности по доступной цене, они обращают своё внимание на китайскую продукцию. Китайские производители предлагают продукцию, имеющую мощность 10, 12 и больше лошадиных сил по довольно низкой стоимости, доступной практически каждому фермеру. Благодаря более мощным китайским двигателям, у владельца мотоблока расширяются возможности для его модификации под свои нужды

Например, их используют в роли довольно мощных снегоуборщиков

Благодаря более мощным китайским двигателям, у владельца мотоблока расширяются возможности для его модификации под свои нужды. Например, их используют в роли довольно мощных снегоуборщиков.

Замена двигателя на мотоблоке Урал на китайский

Китайские двигатели удобным многим владельцам данных агрегатов благодаря простоте своей установки. Чтобы заменить штатный отечественный мотор Урала на продукцию из Поднебесной нет необходимости в каких-то особых переделках. Достаточно установить дополнительные поперечины.

Такие поперечины, изготавливаемые из металла, крепят к раме устройства, используя для этого сварку или болты. Первый метод считается надёжнее. Также понадобится установка в сцеплении самодельных шкивов. Причина этого — повышенная частота вращения коленчатого вала у китайских моторов.

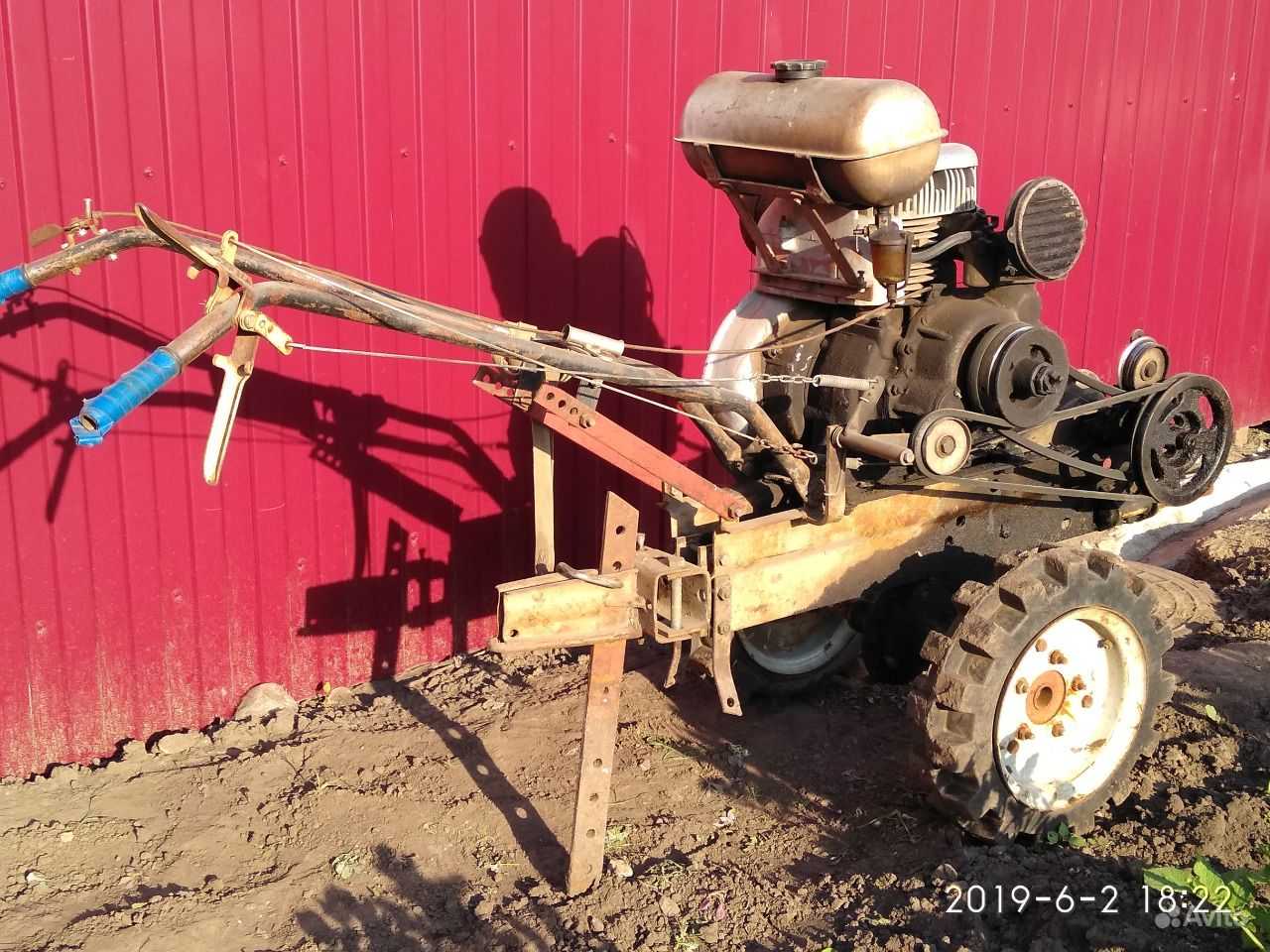

Мотоблок Урал УМЗ-5Б

Модель дополнена четырехтактным одноцилиндровым двигателем. Охлаждается он принудительно с помощью потока воздуха. Рабочий объем цилиндра – 520 см3. Мощность мотора (4,5 л. с.) позволяла выполнять множество полезных задач, причем вес устройства был настолько велик, что необходимость в использовании утяжелителя полностью отпадала.

Как свидетельствуют отзывы владельцев, при максимальной нагрузке расход топлива достигал показателя 1,5 л. Нередко запуск происходил с помощью пусковой рукоятки или специального шнура.

Технические характеристики:

Ход поршня – 90 мм;
Система смазки – разбрызгивание;
Емкость масляного картера – 1,5 л;
Температура масла не подымается выше 30°.

Инструкция по эксплуатации двигателя мотоблока Урал УМЗ-5Б

Агрегат известен своей стойкостью к разным механически факторам и возможность оперативного ремонта. Разобраться во всех тонкостях этого процесса поможет инструкция по эксплуатации и специальные фото, отображающие специфику конструкции двигателя и регулятора.

Нередко мотоблоки Урал продавались китайскими моторами, но такие модификации значительно поднимали стоимость устройства, поэтому обычные люди отдавали предпочтение отечественным компонентам (с двигателем ЗИД), понимая, что в случае возникновения проблем осуществить ремонтные работы будет несложно.

Устройство розжига мотоблока

Система зажигания является одним из важнейших компонентов как фирменного, так и домашнего пешеходного трактора. Его основная функция заключается в создании искры, необходимой для зажигания и постепенного сжигания топлива в хромированном цилиндре двигателя.

Простота заводского устройства агрегата позволяет осуществлять разовый ремонт зажигания мотоблока, который, чаще всего, заключается в установлении зазора между его элементами. Однако, чтобы сделать это правильно, нужно изучить конструкцию сборки.

Устройство зажигания любого сельскохозяйственного агрегата включает в себя катушку, которая сначала подключается к электрической сети системы, а также магнит и свечи. При запуске блока питания мотоблока подается напряжение, в результате чего между магнитным «башмаком» и стандартной свечой зажигания образуется ярко выраженная искра. Это необходимо для мгновенного воспламенения топлива, которое в данный момент находится в камере сгорания двигателя. На фото более подробно расскажу о конструкции системы зажигания использованного мотоблока.

Электронная система зажигания мотоблока также часто оснащена автоматическими выключателями, которые работают автоматически в случае любой неисправности устройства. Это приводит к аварийному отключению электроэнергии.

Видео: Регулировка Зажигания Мотоблока Урал

Чтобы проверить магнитный блок на магнето, вам понадобится:

Осторожно разберите колпачок на свече зажигания, которая привинчена к обычному месту, и вместо этого вставьте небольшой гвоздь. Последний должен быть чистым, без следов коррозии; Гвоздь следует устанавливать на расстоянии 7 мм от стенки цилиндра стандартного цилиндра силового агрегата мотоблока; Запустите двигатель сельскохозяйственного агрегата; Проверьте наличие искры при запуске двигателя. Он должен быть окрашен в ярко-синий цвет и четко виден

Если это не так, магнит вышел из строя

Он должен быть окрашен в ярко-синий цвет и четко виден. Если это не так, магнит вышел из строя.

Если магнит сломается, его необходимо будет заменить. Вы можете сделать это самостоятельно, исправив неисправные и установив новую деталь.

Мотоблок Урал — инструкция по эксплуатации, технические характеристики

Мотоблок Урал с двигателем УМЗ-5В служит верой и правдой уже многие годы у некоторых из наших читателей. Техника зарекомендовала себя хорошо, и даже после покупки с рук долгое время помогает в личном хозяйстве.

Производитель мотоблоков УРАЛ с двигателем УМЗ-5В — ОАО Уфимское моторостроительное производственное объединение. 25 лет в объединении производились средства малой механизации – мотоблоки. За это время в УМПО собрано 160 тысяч мотоблоков.

В 1998 году предприятием начато производство тяжёлого мотоблока Агрос – более мощного и производительного изделия с расширенным набором функций и комплектом навесного оборудования к нему. Производство Уралов было прекращено.

Многофункциональный мотоблок УМБ-К Урал предназначен для выполнения различных работ на приусадебных участках, в садах и огородах индивидуального и коллективного пользования.

При помощи мотоблока в комплекте с навесными орудиями можно культивировать и пахать почву, окучивать и выкапывать корнеплоды, косить траву, перевозить грузы и т.д.

Мотоблок в комплекте с прилагаемыми роторными культиваторами может обрабатывать любые виды почв, в том числе тяжелые, глинистые и каменистые.

Двигатель УМЗ 5В выдерживал жару и большие нагрузки, запасные части и расходные материалы для него не являлись дефицитом.

Технические характеристики мотоблока Урал с двигателей УМЗ-5В

Наименование	Значение
Тип мотоблока	Универсальный, одноосный
Масло в редуктор	ТАД-17,ТАп-15В, ТЭп-15,ТСп-15К,ТСп-14 по ГОСТ 23652-79
Объем масла в редукторе, л	1,5
Габаритные размеры, ммдлина ширина высота

1700 ±50690 ±2012800 ±50

Масса, кг 140

Масса перевозимого груза, кг, не более 350

Скорость движения, м/с (км/ч), не менее а) при движении вперед:-на 1 передаче ( 1-я передача редуктора + 1-я передача на двигателе)-на 2 передаче ( 1-я передача редуктора + 2-я передача на двигателе)-на 3 передаче ( 2-я передача редуктора + 1-я передача на двигателе)-на 4 передаче ( 2-я передача редуктора + 2-я передача на двигателе)б) при движении назад -на 1 передаче-на 2 передаче-на 3 передаче-на 4 передаче

0,34 (1,2)0,7 (2,7)0,8 (2,8)1,6 (5,7)

Дорожный просвет, мм 135±15

Колея транспортная, мм 580±15

Радиус поворота, м, не более 2

Двигатель

Тип двигателя Четырехтактный, карбюраторный принудительного воздушного охлаждения

Модель УМЗ-5В

Мощность максимальная (кратковременная), л.с. 5

Топливо Бензин автомобильный А-76 ГОСТ 2084-77 или Нормаль-80 ГОСТ Р51105-97

Диаметр цилиндра, мм 82

Рабочий объем цилиндра, л 0,475

Вес сухого двигателя,кг 52+2

Направление вращения шкива и вала редуктора (если смотреть соответственно со стороны вала редуктора или шкива) правое

Остальные технические характеристики двигателя приведены в руководстве по эксплуатации двигателя

Трансмиссия

Механизм сцепления Клиноременная передача с натяжными роликами

Редуктор двухскоростной, механический, цепной

Число передач редуктора-передаточное отношение на 1-й передаче-передаточное отношение на 2-й передаче 21:171:7

Рулевое управление штанговое, регулируемое по высоте

Шины d430х110 42Т.068.000

Параметры прилагаемых роторных культиваторов:

ширина захвата, мм 850, 1070

диаметр культиватора, мм 400

глубина роторной культивации за один проход, мм 100+50

Неисправности и методы их устранения

Инструкция по эксплуатации мотоблок Урал — скачать

Инструкция по эксплуатации на двигатель УМЗ-5В для мотоблока Урал — скачать Здесь можно найти подробное описание регулировки карбюратора и установки зажигания, а также возможные неисправности двигателя причины возникновения и способы устранения.

Замена двигателя на мотоблоке Урал на китайский- видео

Описание

Описание мотоблока Урал Патриот стоит начать с того, что эта машина собиралась оборонным предприятием из Башкирии под названием АО «ЦМПО». Это один из лучших примеров перевода военного производства на гражданские рельсы.

Мотоблоки Урал обладают низкой ценой и высоким качеством

Свою популярность мотоблок приобрёл благодаря простоте в эксплуатации и высокой ремонтопригодности. Эту машину можно ремонтировать прямо на ходу, а проблем с доступом к запчастям — нет никаких.

Основные особенности Уралов:

обрабатывают участки, площадью до гектара;
возможности не ограничиваются только обработкой грунта — способен убирать снег и перевозить грузы при использовании должного навесного оборудования;
трансмиссия устройства оснащена четырьмя передачами;
благодаря максимальной скорости до 15 километров в час, хорошо подходит для перевозки грузов в условиях плохих или отсутствующих дорог;
обладает повышенной устойчивостью благодаря широте колёсной базы;
допускается настройка колеи исходя из условий эксплуатации, что существенно увеличивает эффективность работы агрегата.

Внимание! Модели мотоблока Урал оснащают как двигателями отечественного производства, так и иностранными. Выбор того или иного варианта целиком зависит от предпочтений и бюджета потребителя. В данном видео проведем обзор мотоблока Урал:

В данном видео проведем обзор мотоблока Урал:

Дополнительное оборудование

Мотоблоки «Урал» получится укомплектовать большим количеством разнообразного оборудования, главным образом навесного и совместимого. Прежде всего это фреза – базовая деталь, необходимая для обработки поверхностного слоя грунта. Фреза перемешивает и измельчает землю, благодаря чему урожайность повышается. Кстати говоря, применять данное оборудование рекомендовано только на заранее подготовленном участке. Присоединить к «Уралу» удастся и плуг, который, как известно, применяется для вспашки целины или твердой земли.

Погружается плуг на глубину, доходящую до 20 сантиметров, но при этом оставляет за собой довольно крупные земляные комья, что считается большим недостатком. Однако слегка решает задачу плуг оборотный, обладающий специальной «перьевой» формой лемеха. Кусок земли в этом случае сначала несколько раз переворачивается и при этом измельчается, после чего уже отправляется в сторону.

В сельском хозяйстве незаменимой является косилка, позволяющая заготовить на зимний сезон сено, а также убрать траву.

Мотоблок «Урал» можно укомплектовать сегментной и роторной косилкой.

Роторная косилка обладает несколькими крутящимися ножами. За счет того, что деталь раскручивается и выпрямляется, трава срезается. Как правило, используется роторная деталь для уборки травки среднего размера, а заросший бурьяном участок лучше обработать сегментной косилкой. Данная деталь оборудована двумя рядами лезвий, которые перемещаются по направлению друг к другу. Тем самым у них получается справляться даже с самыми запущенными фрагментами земли.

Еще одним интересным оборудованием является картофелекопалка, а также картофелесажалка. Об их функциях можно догадаться по названию. Зимой актуальность приобретает использование навесного снегоуборщика и отвал-лопаты. Первый задействуется для очистки двора, причем функционирует даже при минусовой температуре. Оборудование поднимает снег и убирает его в сторону приблизительно на восемь метров. Отвал-лопата позволяет очистить дорожку, отбрасывая снег просто рядом.

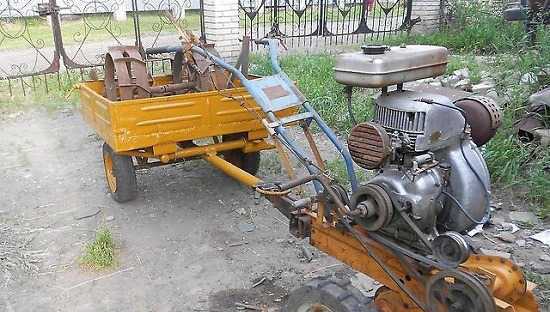

Наконец, важной комплектацией для мотоблоков «Урал» считается прицеп, способный вынести перевозку грузов, весящих вплоть до 350 килограммов. Такая конструкция бывает разной конфигурации, поэтому выбирать ее следует в зависимости от планируемых занятий. К примеру, если ожидается перевозка какого-то длинного и тяжелого материала, например, бревен или длинных труб, то телега должна обязательно быть на четырех колесах, позволяющих равномерно распределить вес груза

Грядущая транспортировка чего-то сыпучего требует самосвальных телег, у которых откидываются бортики. Объемные предметы удобнее перевозить в прицепе с высокими бортами

К примеру, если ожидается перевозка какого-то длинного и тяжелого материала, например, бревен или длинных труб, то телега должна обязательно быть на четырех колесах, позволяющих равномерно распределить вес груза. Грядущая транспортировка чего-то сыпучего требует самосвальных телег, у которых откидываются бортики. Объемные предметы удобнее перевозить в прицепе с высокими бортами.

Правила эксплуатации

Инструкция по эксплуатации, которая прилагается к мотоблоку, позволяет выяснить все вопросы, связанные с его использованием. В документе содержится информация, касающаяся сборки устройства, его обкатки, использования, ухода и длительного хранения

Собирать мотоблок важно по схеме, предложенной изготовителем

Далее бак заполняется топливом, добавляется смазочный материал, и используется обкатка при условии половины максимальной мощности мотоблока. Смазка деталей очень важна, так как мотоблок с завода поступает несмазанным, в результате чего образуется чрезмерное трение. Кстати говоря, по этой же причине первые восемь часов эксплуатации рекомендуется проводить в облегченном режиме, а по завершении провести замену масла. Другая важная информация, содержащаяся в инструкции, объясняет, как правильно проводится регулировка клапанов, и в каких случаях стоит снять шкив.

Характеристики

Приведем некоторые данные по мотоблоку.

габариты мотоблока: 1560/790/1050 мм;
клиренс 270 мм;
объём цилиндров 0,475 л;
масса – 125 кг;
при объёме топливного бака 6 литров расход топлива составляет менее двух литров бензина;
двигатель четырёхтактный с правым вращением, одноцилиндровый, использует бензин с любым октановым числом, хорошо реагирует на газ;
охлаждается воздухом;
аккумулятор показывает высокие показатели заряда.

Достоинства мотоблока «Урал»:

при массе агрегата более центнера необязательно дополнительно давить на ручки собственным весом, что облегчает обработку земли;
существуют многочисленные возможности самостоятельных усовершенствований и модернизаций конструкции;
высокие ресурсные показатели двигателя;
воздушный фильтр не требует замены прокладок.

Вместе с тем отмечены и следующие минусы:

частая течь смазки в стыках двигатель/редуктор;
приходится часто проверять уровень масла;
механизм распределения газов приводит к повышению расхода бензина и моторных масел по причине конструктивных особенностей;
не рекомендован к дальним поездкам с грузом (низкая скорость).

Двигатели УМЗ-5Б и его вариант УМЗ-5ДУ-Б имеют следующие характеристики:

четырёхтактный, мощность до 5,4л. с. (более 3,5 кВт);
оснащён двухступенчатым редуктором с передаточным отношением 1 к 6 либо 1 к 2,91;
один цилиндр;
охлаждение принудительное.

Модель «УМЗ-5ДУ-Б» отличается тем, что его редуктор одноступенчатый и его передаточное число 1 к 6, а на вале редуктора не устанавливают храповик.

В качестве альтернативы двигателям «Урал», если возникла необходимость его замены, часто выбирают импортную продукцию китайского производителя «Лифан» (Lifan).

Lifan была основана в начале 90-х годов ХХ века и на сегодняшний день является одной из самых известных у нас крупных компаний на автомобильном рынке. Кроме двигателей, «Лифан» производит и другую автомототехнику, отличающуюся оптимальным соотношением «цена — качество». Продукция сертифицирована, а к каждому изделию обязательно прилагается технический паспорт и инструкция по эксплуатации.

«Лифан» на российском рынке представляет разные типы двигателей. Одной из наиболее важных характеристик при выборе двигателя – монтажные размеры, так как они не всегда соответствуют российским стандартам.

Еще одна важная характеристика – мощность двигателя, так как в большинстве случаев двигатели Lifan имеют 6,5 л. с. против 5 л. с. у «Урала».

Собственно разборка не представляет особой сложности и выполняется за пару этапов даже специалистом с небольшим опытом, или совсем без него.

С крепежных разъемов снимается старый двигатель при помощи стандартных рожковых ключей.
Вначале отсоединяют топливо- и маслопроводы при их наличии.
Далее следует снять центробежный регулятор.
Иногда на этапе установки нового двигателя приходится применять прокладки, но при правильном подборе размеров такой необходимости нет. Наиболее простым способом является поставить переходную пластину с отверстиями для закрепления.

«Лифан» предлагает несколько линеек двигателей на бензиновом топливе: 168F, 168F-2, 177F и 2V77F.

Линейка 168F:

четырёхтактный;
мощность – до 5,4 л. с. (более 3,5 квт);
1 цилиндр;
охлаждение – принудительное;
коленвал расположен под углом 25 град.;
цилиндр – 163 см3;
топливный бак – 3,6 л;
цилиндр диаметром 68 мм;
вал диаметром 19 мм;
запускается вручную;
габариты 312х365х334 мм;
масса – 15 кг.

Двигатель 168F-2 интересует покупателей тем, что отличается от предыдущей версии повышенным ресурсом и более высокими параметрами – он мощнее (6,5 л. с.), имеет больший по объёму цилиндр (196 куб. см).

Двигатели в 9 л. с. представлены моделями Lifan 177F:

четырёхтактный;
мощность – до 9 л. с. (более 5,6 квт);
один цилиндр;
охлаждение принудительное, воздушное;
коленвал расположен горизонтально;
цилиндр – 270 см3;
топливный бак – 10 л;
запускается вручную;
габариты 378х428х408 мм;
вес – 27 кг.

Модель «Lifan 2V77F» имеет еще более высокие характеристики и большую мощность, по своим характеристикам – лучший тяжёлый двигатель своего класса:

четырёхтактный;
мощность до 17л. с. (более 12,4 квт);
два поршня;
механический регулятор оборотов;
охлаждение – принудительное, воздушное;
коленвал расположен горизонтально;
цилиндр – 615 см3;
топливный – 27,5л;
запуск – вручную;
габариты 455х396х447 мм;
масса – 42 кг.

Выбор двигателя на культиватор

В отличие от мотоблоков, которые могут использоваться вместе с активной навеской — мотокультиваторы используются только для культивации земли. Обычно у них нет колес.

Двигатель на мотокультиватор Крот

Мотокультиватор Крот выпускался в СССР, но теперь ни сам культиватор Крот, ни двигатели на него не производятся. Но это не проблема.

Для Крота вам будет нужен:

Современный двигатель по типу Лифан/Хонда с валом 19.05 или 20 мм
Специальный новый шкив для Крота под вал нового двигателя (для 19.05 мм и для 20 мм)
Новый ремень А750

Ответы на распространенные вопросы:

Какой мощности брать новый двигатель? Вам подойдет двигатель до 8 лс с 19.05 или 20 мм валом. Но мы бы советовали остановиться на 6.5 лс, мощнее — не нужно.
А старый шкив не подойдет? Нет, он был под другой диаметр вала.
Почему шкив двухручейковый? Есть модели Крота с задней скоростью, поэтому специальные шкивы для Крота всегда делаются на 2 ручья.
Хочу взять двигатель на 3 или 4 лс. Двигатели на 3 или 4 лс существуют в природе, но являются нестандартными. А поэтому будут стоить дороже широко распространенных 6.5 лошадных двигателей. Лучше возьмите на 6.5 лс.

Советы:

Лучше берите сразу 4-6 ремней. Они стоят дешево, но продаются не в каждом магазине.
На ютубе много инструкций по переделке Крота на новый двигатель. Например, вот и вот.

Инструкция по эксплуатации и обслуживанию

При правильной эксплуатации и обслуживании оборудования оно сможет проработать в течение длительного периода. Инструкция по эксплуатации выглядит следующим образом:

Проводится сборка и установка оборудования, подключение всех элементов.
Двигатели поставляются в продажу сухими. Этот момент определяет то, что нужно приобрести подходящее смазывающее вещество и залить его в конструкцию. Некоторые модели работают с топливной смесью, в состав которой включается масло.
Первый старт нужно проводить аккуратно. Для этого выбирается холостой режим, двигатель прогревается в течение нескольких минут.
После работы первых 20 минут рекомендуется провести сливание старого масла, после чего заливается новое. Это связано с тем, что на момент притирки основных элементов в смазывающее вещество может попасть металлическая стружка.
Первые несколько часов рекомендуется использовать культиватор на 2/3 мощности. Это позволит исключить вероятность появления различных неисправностей.
Первое время рекомендуется наблюдать за температурой двигателя, т.к. есть вероятность его перегрева.
При нестабильной работе мотора нужно остановить мотоблок, после чего найти причину появления проблемы.
После эксплуатации оборудования следует провести очистку поверхности от различных загрязняющих элементов. Кроме этого, проводится проверка состояния всех основных элементов, т.к. в дальнейшем эксплуатация с неисправностями не допускается.

Обслуживание предусматривает своевременную замену масла. При этом нужно периодически добавлять смазывающее вещество в редуктор.
