Замена масла в мотоблоке: какое и сколько заливать в редуктор

Наличием мотоблока в личном хозяйстве мало кого можно удивить, ведь данное техническое устройство известно еще с советских времен. Благодаря ему стало возможным быстрое и качественное культивирование почвы, что раньше занимало довольно долго времени, а также отнимало много сил.

Однако, чтобы ваш мотоблок, что называется, верой и правдой служил вам, регулярно вспахивая землю и выполняя прочие свои функции, нужно правильным образом его эксплуатировать.

В частности, нужно знать сколько заливать масла в редуктор мотоблока, чтобы он работал в оптимальном режиме, а его детали не стирались от отсутствия необходимой смазки.

В принципе, вся необходимая информация, как правило, указывается в инструкции по эксплуатации к конкретной модели мотоблока, где прямо указаны марки и сорта рекомендуемых масел.

Однако, бывают случаи, когда мотоблок приобретается с рук, либо иным способом, но смысл в том, что такие мотоблоки поставляются, в основном, без какой-либо инструкции.

Человек может быть в растерянности, не зная какое масло заливается в редуктор мотоблока, поэтому ему будет полезно знать об основных его видах, а также способах заливки в мотоблок.

Как разобрать?

Смазывать редуктор надо как можно тщательнее. Даже шумы могут быть устранены, если восполнить дефицит смазочных материалов. Но следует подходить как можно внимательнее к выбору подходящей марки смазки, недопустимо применение загрязненных составов.

Стоит учитывать, что посторонние звуки часто связаны с плохим затягиванием крепежей, с износом подшипников и шестеренок. Чтобы разобрать редуктор, надо:

снять его;
открутить винты;
убрать защитные крышечки;
вытянуть втулку выходного вала;
отсоединить рычаг, а затем вилку;
вынуть первичный вал (в тесной связке с шестернями);
извлечь втулки вала и цепи;
демонтировать блок вала и звездочек;
удалить промежуточный вал и шестерни;
снять муфту, полуоси (сборка проводится в обратном порядке).

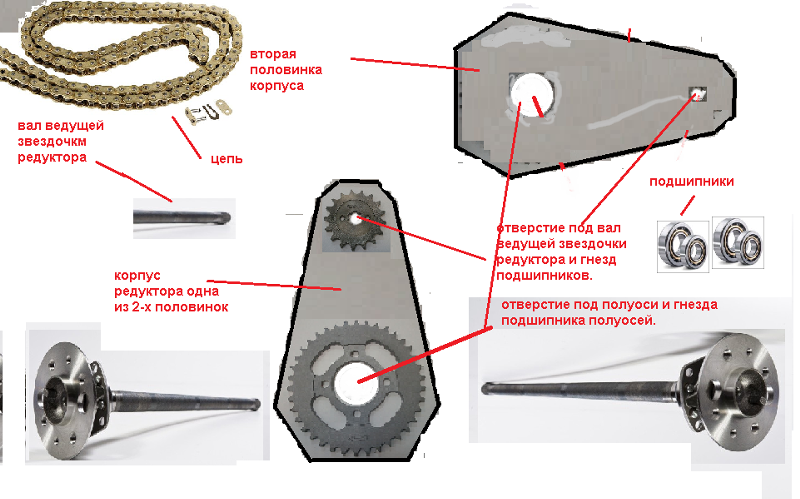

Понижающий редуктор своими руками

Чтобы собрать такое незамысловатое устройство, как понижающий редуктор для мотоблока своими руками, вам понадобятся следующие материалы, инструменты и приспособления:

стальной лист толщиной 0,5 см;
подшипники фланцевые;
труба, подходящая по диаметру к посадке подшипников;
болгарка;
дрель со сверлами по металлу и надфиль;
сварочный аппарат;
молоток;
линейка, рулетка или штангенциркуль, маркер по металлу;
крепежные элементы: шайбы, гайки, винты;
звездочки и цепь;
вал роторный.

Процесс сборки устройства включает в себя следующие этапы:

Важным элементом механизма является корпус, который изготавливается в виде прямоугольного короба из листовой стали. Одну боковую стенку необходимо сделать съемной для возможности проведения настройки и ремонта в дальнейшем. От качественно сделанного корпуса зависит исправность всего устройства, взаимное положение осей и валов, соосность посадочных мест под подшипники.
Гнездами для подшипников послужат небольшие отрезки труб, которые привариваются к одной из стенок корпуса.
Установить рабочие элементы: подшипники служат опорой для валов, к которым привариваются звезды разного диаметра, натягивается цепь для передачи крутящего момента от коленвала двигателя. На ведущих звездочках число зубцов всегда больше, чем на ведомых.
Последним этапом изготовления станет сварка корпуса, его покраска и установка съемной крышки.

https://www.youtube.com/watch?v=a4vtl0pTDTE

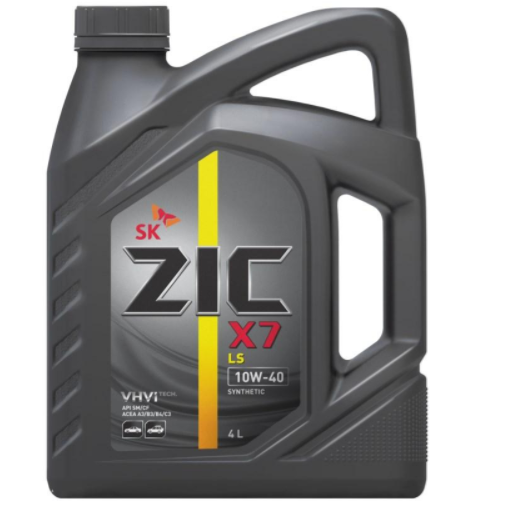

Классификация сортов масел

Вне зависимости от комплектации к каждому оборудованию выдается технический паспорт и руководство по эксплуатации. В последнем документе изготовитель предлагает подходящие марки горючего и смазки.

Смазочная жидкость в двигателе служит для:

смазки;
уплотнения;
очистки;
охлаждения.

Если используется воздушное охлаждение деталей, тогда масло остается на стенках горячего цилиндра. В результате чего загрязняется мотор, в таком случае понадобится залив масла в редуктор мотоблока.

В качественной продукции содержатся специальные добавки с противоокислительными свойствами. Они служат для очищения цилиндров от нагара и увеличивают срок службы техники.

По вязкости

Вязкость моторного масла является важным параметром, по которому выбирают смазку. На выбор продукции влияют следующие характеристики:

модификация мини-трактора;
температура воздуха.
особенности работы;
моторесурс.

Кроме того, смазочная жидкость делится на категории по сезону года на летнюю и зимнюю. Первая категория обладает повышенной степенью вязкости и имеют такие обозначения, как SAE 20, 60, САЕ 30 или 40. Зимний состав выделяется буквой W и отличается маловязким свойством (SAE 0W, 25W).

При замене масла в редукторе мотоблока в холодную погоду летними марками, устройство просто не получится запустить. Если летом применять зимние сорта, тогда детали не будут получать достаточное количество смазки.

Также производители предлагают составы, которые подходят для всех сезонов. Они обозначаются как 5W-40 и 10W30.

По составу

Смазочные вещества также делятся по составу на:

синтетические;
минеральные;
полусинтетические.

Если использовать неподходящую марку, тогда мотор перестанет нормально работать. Нельзя смешивать продукцию синтетического происхождения с минеральной.

По назначению

Марки смазок также делятся в зависимости от цели использования и модели культиватора. Производитель Honda рекомендует применять продукцию класса SF, обозначенную как 10W-30. Фирма Subaru предлагает марки для сурового климата – 5W-30, умеренного – 10W-30.

Компания Lifan требует для своего оборудования закупать для холодов SAE-30, а летом SAE 10W-30.

Изготовитель Калужский двигатель применяет всесезонные сорта категории SF и SH – 15W-30 и 10W-30.

Замена масла

Правильный выбор масла по маркировке имеет большое значение для качества устройства. Там, где температура часто меняется, рекомендуется использовать масло SAE. API масло считается универсальным решением. Конечно, следуйте инструкциям для конкретного культиватора.
Перед заливкой новой порции вылейте все использованное масло. Нельзя менять масло в отапливаемой коробке передач, лучше дать ей остыть. После добавления жидкости вы должны измерить ее количество с помощью специального зонда.
При использовании культиватора в обычном режиме трансмиссионное масло меняется каждые 100 часов. Если нагрузка очень высокая, вам придется сократить интервал пополам.

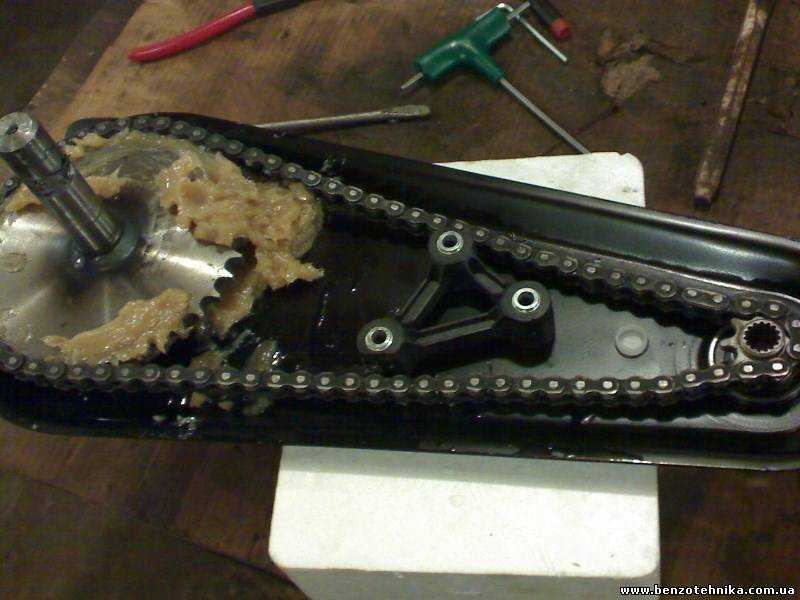

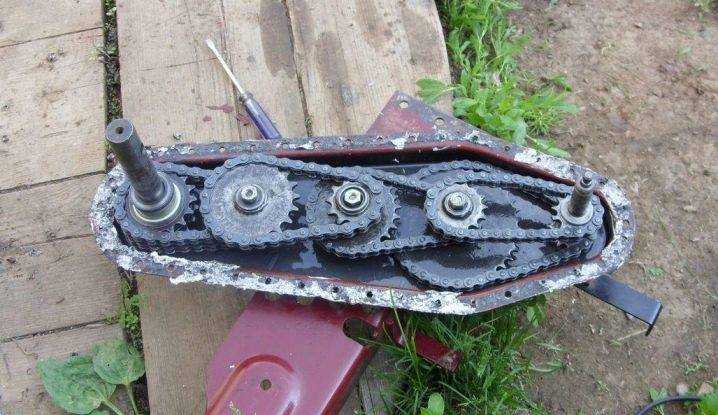

Цепной редуктор: устройство и принцип работы

Цепной редуктор – один из самых популярных видов, для применения в мотоблоке. Как его сделать своими руками, и по каким критериям производится расчёт.

Редуктор представляет собой неотъемлемую часть мотоблоков, культиваторов и прочей садовой техники. Это сложный механизм, который является передаточным звеном, что расположено промеж устройствами вращения электрического двигателя или двигателя внутреннего сгорания к конечному рабочему агрегату. Из главных показателей, которыми обладает цепной редуктор, можно выделить:

Передаваемую мощность;
Коэффициент полезного действия;
Число ведущих и ведомых валов вращения.

На вращательные устройства крепят зубчатые передачи, что передают, понижают и регулирует движение привода цепного конвейера.

Смазка для червячного редуктора

Смазка для червячного редуктора подбирается, исходя из технических соответствий условий работы механизма и свойств смазочного материала. Основное отличие червячного редуктора – использование при передаче крутящего момента червячной передачи. Червяк – это особый винт трапецеидальной формы, который может быть цилиндрическим или глобоидным. Червячное колесо часто изготавливается из двух разных материалов (для зубьев и для сердцевины), что позволяет использовать червячные редукторы в механизмах, где требуется высокий крутящий момент при низких угловых скоростях.

Червячные редукторы работают в условиях сильного трения, поэтому правильный подбор смазочных материалов играет решающую роль при эксплуатировании механизма.

Редукторная смазка «Мапсол-Р» представляет собой загущенное нефтяное масло со специально подобранным присадочным комплексом, который обеспечивает высокие антифрикционные и противозадирные свойства, позволяя применять смазку в особо нагруженных узлах трения открытых шестерней и других частей редукторов промышленного назначения.

Проблемы и способы их устранения

Если во время эксплуатации аппарата, дачник замечает повышенный шум в коробке передач, стоит немедленно остановить работу культиватора:

Для начала потребуется установить причину подобного явления. Специалисты утверждают, что шумы в редукторе возникают в связи с недостатком масла. Также подобная проблема может быть вызвана несоответствием качества применяемого масла по его марке и чистоте. К примеру, если неопытный фермер залил в топливный бак агрегата старый бензин или топливо сомнительного качества. В первом случае следует просто долить масло в редуктор культиватора до оптимального уровня. Во втором – сменить его марку;

Шуметь могут и узлы трансмиссии. Это происходит из-за некачественной затяжки крепежных деталей. Внимательно осмотрите аппарат и затяните их при необходимости;

Во многих случаях шумы порождают изношенные шестеренки и подшипники. Если причина в этом, фермеру стоит опасаться более серьезных поломок. Однако проблем с аппаратом не возникнет, если ремонт редуктора культиватора осуществляется своевременно. А заключается он в демонтаже и замене деталей, пришедших в негодность.

Если техника для обработки грунта вовсе не включается, если осуществляется ее произвольное выключение или переключение скоростей сопровождается трудностями, фермеру стоит задуматься над следующими причинами:

Могли износиться детали, которые участвуют в процессе переключения скоростей. Зачастую подобный износ происходит с торцами включающихся шестерен, что приводит к проблемам при смене скорости работу машины. В таких условиях потребуется осуществить демонтаж червячной коробки передач культиватора и правку зубьев шестерен посредством шлифовки. Если же износ необратим, эти детали аппарата нужно заменить;

Мог произойти износ шлицов валов или же сместились валы в осевом направлении в связи с истиранием подшипников и стопорных колец. Чтобы осуществить регулировку осевого положения валов потребуется установить дополнительные стопорные кольца. Если же износ подшипников и колец слишком сильный, их стоит заменить;
Фермер допустил неверное регулирование сцепления, что может привести к трудности переключения передач. Это может произойти вследствие неопытности оператора, который заблаговременно отпускает рычаг сцепления при переключении передач. В данной ситуации потребуется отрегулировать сцепление и обучиться правильному и своевременному переключению передачи.

Если происходит перегревание узлов трансмиссии, стоит проверить подшипники на степень их износа. Также причиной подобных проблем может стать недостаточное количество трансмиссионного масла в картерах, а также его низкое качество. В таких условиях основные мероприятия по ремонту изделия для обработки земли будут следующими:

замена изношенных подшипников;
замена масла.

Если на изделии для обработки земли установлен червячный редуктор культиватора, и фермер заметил течь масла из этого узла, то ему следует проверить сальники подшипниковых узлов на предмет правильной установки.

Подведем итоги

Редуктор культиватора – это сложный узел, который может быть червячным или цепным. Его особенности должны быть учтены фермером в процессе его эксплуатации. Нужно понимать, когда стоит производить замену масла или использовать такое средство как смазка редуктора культиватора, иначе поломок не избежать. Следующее видео расскажет о том, как правильно ремонтировать цепной редуктор культиватора своими руками.

Понижающий редуктор для мотоблока своими руками

Понижающий редуктор можно изготовить самому. Для этого на первоначальном этапе необходимо определиться с типом передачи, передаточным числом, а также определить межосевое расстояние между валом привода и валом колес.

Рассмотрим пример создания самодельного ходоуменьшителя для мотоблока с цепной передачей. Подобную конструкцию возможно повторить практически для любого типа мотоблока с минимальными изменениями.

Необходимые материалы и детали

Для постройки понижающего редуктора самостоятельно потребуются следующие инструменты и материалы.

болгарка;
сварочный аппарат;
дрель;
надфили и сверла;
штангенциркуль, линейка;
струбцины и тиски;
молоток;
лист металла толщиной 5 мм;
обрезки трубы с внутренним диаметром для посадки подшипников.

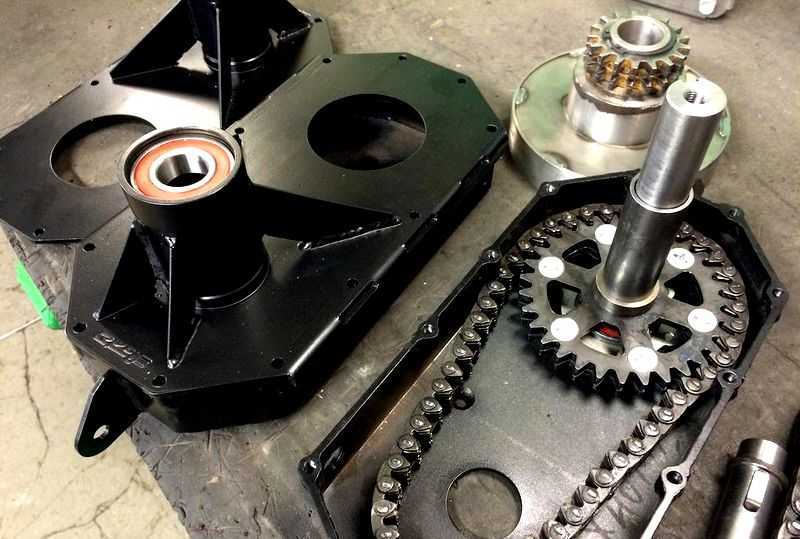

Сборка редуктора

Основной деталью проектируемого уменьшителя хода для мотоблока считается корпус. От него зависит качество всего механизма, взаимное положение осей и валов, соосность посадочных мест под подшипники. Изготавливаться корпус будет из листового металла методом сварки. Для облегчения обслуживания одну из стенок делают съемной.

Вместо гнезд для подшипников и точной расточки используются обрезки труб, внутренний диаметр которых равен внешнему диаметру подшипника. Их выставляют в необходимое положение и окончательно закрепляют сваркой.

Для изготовления валов используют круглый прокат из качественной стали. Его протачиваю до необходимого размера, делают бурты и канавки, фрезеруют шпоночные пазы. В процессе работы валы вращаются вместе со звездочками, передавая крутящий момент через цепь и шпонки.

Опорами для валов служат подшипники. Они воспринимают значительные нагрузки в процессе роботы. От их правильного выбора во многом будет зависеть долговечность и нормальная работоспособность редуктора. Оптимально использовать радиальные подшипники закрытого типа, которые требуют минимального обслуживания.

Звездочки и цепь, скорее всего, придется либо купить либо использовать от списанной техники. Изготавливать подобные детали самому трудоемко и нетехнологично.

Последовательность сборки понижающего редуктора для мотоблока проходит по следующему алгоритму:

Раскрой стального листа на детали корпуса и крышки.
Порезка труб.
Приварка посадочных мест для подшипников.
Сварка корпуса.
Покраска корпуса и крышки.
Установка подшипников.
Токарная и фрезерная обработка валов.
Установка валов с одновременной посадкой звездочек и цепи.
Монтаж крышки корпуса.

После выполненных операций ходоуменьшитель устанавливают на раму мотоблока и проводят ходовые испытания

Установка самодельного или сменного механизма

Если планируется эксплуатировать культиватор максимально интенсивно, следует применять угловые преобразователи энергии. Но такое устройство подойдет лишь в том случае, если стыковка трансмиссии и мотора происходит через цепь. Понижающие редукторы (они же ходоуменьшители) ставятся только в связке с двигателями воздушного охлаждения.
Корпусы самодельных аппаратов рекомендуют варить из стальных пластин. В отдельных случаях применяют вместо них валы тяжелых грузовиков (наподобие «Урала»).
Запуск самодельных преобразователей энергии производится точно так же, как и при использовании однотипных промышленных образцов. Первые пуски не должны выполняться при высокой нагрузке.

О том, как сделать понижающий редуктор без токарных работ, смотрите в видео ниже.

Какой бы качественной не была техника для возделывания дачного или приусадебного участка, за ней требуется хороший уход. В противном случае она может быстро сломаться. Давайте поговорим в этой статье о том, как обеспечить хороший уход и ремонт за редуктором культиватора, дабы он служил своим владельцам максимально долго.

Что представляет из себя редуктор?

Сколько заливать?

Другим немаловажным моментом является количество необходимого масла. Прежде чем ответить на вопрос – сколько масла нужно заливать в редуктор мотоблока, например Кроссер, VIKING, Forza, Садко, Дон, Huter, Профи, LANDER, Champion, Carver нужно сначала проверить уровень масла в редукторе. Для этого, нужно произвести определенные действия:

Необходимо поставить мотоблок на ровную поверхность, чтобы его крылья были строго параллельны данной поверхности.
Берем проволоку или прут длиной около 70 см, которые будут выполнять роль масляного щупа.
Загибаем импровизированный щуп в дугу.
Вставляем получившийся щуп в заливное отверстие до самого конца, т.е. до упора. После этого вытаскиваем обратно.

Если проволока на 30 см в масле, то это оптимальный показатель, т.е. доливать масла не нужно. Если чуть меньше, то необходимо произвести доливку в пределах данных значений.

Если же редуктор вообще сухой, то понадобится не менее двух литров трансмиссионного масла.

Периодическая замена масла в редукторе крайне важна не только потому, что это рекомендовано производителем, но и по целому ряду других причин. В частности, в процессе эксплуатации мотоблока, в масле, которое находится в редукторе, образуются посторонние металлические частицы.

Возникают они от трения и контакта составляющих мотоблока, которые понемногу крошатся, а вся эта металлическая крошка попадает в масло. Тем самым, масло начинает густеть, что приводит к нестабильной работе мотоблока, а в дальнейшем, и к выходу из строя редуктора.

Именно поэтому, своевременная замена масла в редукторе – это необходимая профилактическая мера, позволяющая избежать ремонта в будущем.

Действительно, куда логичнее потратить сумму в пределах одной тысячи рублей на покупку трансмиссионного масла, чем тратить куда большие денежные средства за дорогостоящий ремонт или полную замену редуктора.

Большой популярностью пользуются самодельные прицепы для мотоблока, которые можно сделать собственноручно.

Возможно, вас также заинтересует статья про снегоход динго т 150.

Как выбрать масло для редуктора

При выборе трансмиссионного масла для редуктора следует ориентироваться на информацию, указанную в Руководстве по эксплуатации мотоблока или мотокультиватора. Применение марок масел, не входящих в рекомендуемый перечень, приведет к ускоренному износу деталей редуктора.

Модель техники	Применяемые трансмиссионные масла	Объем заливки в редуктор
Мотокультиватор МК70	заправлен консистентной смазкой Литол-24, не требующей замены в течение всего срока эксплуатации изделия	—
Мотокультиватор МК100	заправлен консистентной смазкой Литол-24, не требующей замены в течение всего срока эксплуатации изделия	—
Мотокультиватор МК200	SAE85W-90 API GL-5	1,15 л
TM-5 ГОСТ 17479.2-85
Мотоблок МБ2 CS: GO	ТСп-15К (80w90),	2,2 л
ТЭП-15 (-5°С до 35°С) ГОСТ 23652-79 (SAE90 API GI-2),
ТМ-5 (-5°С до.25°С) ГОСТ 17479.2-85 (SAE90 API I-5)
Мотоблок МБ Компакт	SAE85W-90 API GL-5	1,15 л
ТМ-5 ГОСТ 17479.2-85
ТСп-15К (80w90)
Мотоблок МБ2	ТСп-15К (80w90)	2,2 л
ТЭП-15 (-5ºС до 35ºС) ГОСТ 23652-79 (SAE90 API GI-2)
ТМ-5 (-5ºС до.25ºС) ГОСТ 17479.2-85 (SAE90 API GI-5)
Мотоблок МБ23	ТСп-15К (80w90)	2,2 л
ТЭП-15 (-5ºС до 35ºС) ГОСТ 23652-79 (SAE90 API GI-2)
ТМ-5 (-5ºС до.25ºС) ГОСТ 17479.2-85 (SAE90 API GI-5)
Мотоблок МБ1 МультиАГРО	SAE85W-90 API GL-5	1,5 л
ТМ-5 (от.25 до 35) ГОСТ 17479.2-85
ТСп-15К (80w90)
Мотоблок МБ2 МультиАГРО	SAE85W-90 API GL-5	1,5 л
TM-5 (от.25 до 35) ГОСТ 17479.2-85
ТСп.15К (80w90)
Мотоблок МБ23 МультиАГРО	SAE85W-90 API GL-5	1,5 л
ТМ-5 (от.25 до 35) ГОСТ 17479.2-85)
ТСп-15К (80w90)

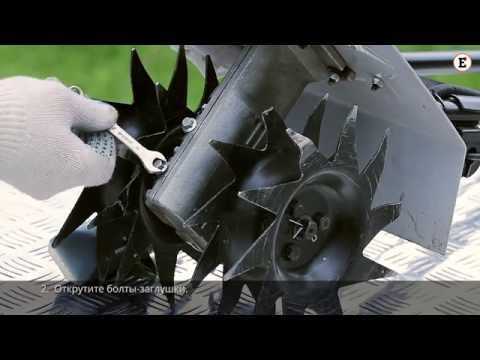

Как заменить масло в редукторе мотокультиватора

Техническое обслуживание редуктора мотокультиватора «Нева» МК200 следует производить через каждые 250 часов эксплуатации. Замену масла в редукторе лучше выполнять сразу после работы техники, так как в этот период легче сливать масло.

Для того, чтобы заменить масло в редукторе мотокультиватора, следует выполнить следующие действия:

Установить мотокультиватор в вертикальное положение
Подставить под редуктор емкость не менее 2 литров
Вывернуть пробку-сапун, очистить ее от загрязнений
Вывернуть винт слива масла, слить масло из редуктора
После слива масла ввернуть винт слива масла с прокладкой, затянуть винт. Масло утилизировать в пункт приема отработанных масел.
Залить свежее трансмиссионное масло 1,15 литра, соответствующей марки и температуры эксплуатации, через отверстие под пробку-сапун
Вверните пробку-сапун.

Какое масло заливать в редуктор мотоблока – выбираем средство

Выбор смазочного материала для редуктора имеющегося мотоблока зависит от нескольких факторов. В первую очередь, сюда относятся рекомендации производителя используемой сельскохозяйственной техники. Вторая, не менее важная особенность – это стоимость приобретаемого масла.

Непосредственно в магазине особое внимание следует уделить вязкости масла – как правило, этот параметр указан на банке с материалом. Также при необходимости в магазине всегда можно приобрести специальные добавки, способные существенно улучшить свойства выбранного смазочного средства

На практике самым оптимальным средством для смазки редуктора считается трансмиссионное масло. Этот состав способен предотвратить различные поломки механизма и защитить его трущиеся детали при работе в сложных условиях. Одними из лидеров на отечественном рынке считаются трансмиссионные масла марки ZIC 10W40 – это полусинтетический материал покрывает детали редуктора тонкой пленкой, и защищает их от износа.

Замена масла в мотоблоке – как выполнить самому?

Непосредственно перед выполнением процедуры, редуктор мотоблока потребуется очистить от старого смазочного материала. Сделать это несложно – в некоторых случаях потребуется разборка и демонтаж определенных деталей мотоблока, однако, большинство агрегатов имеют свободный доступ к сливной крышке редуктора.

Порядок действий при замене масла выглядит так:

Для начала имеющейся мотоблок потребуется установить на любую возвышенность – так будет гораздо проще слить масло с редуктора. При необходимости под колеса агрегата можно поставить кирпичи;
В нижней части редуктора находится сливная пробка, а в верхней – заливная пробка. Сначала нужно открутить заливную пробку, после чего уложить под сливную пробку широкую емкость;
Далее необходимо начать аккуратно откручивать сливную пробку. Как только из нее начнет вытекать масло, пробку нужно полностью открутить и дождаться, пока не стечет все смазочное средство;
После этого нужно закрутить сливную пробку, вставить воронку в заливное отверстие и залить новое масло;
Залив требуемое количество масла, необходимо вкрутить заливную пробку обратно. С ее нижней стороны расположен специальный щуп, длиной около 10 см – он предназначен для проверки уровня масла. Если залитый смазочный материал доходит до кончика щупа, то заливать масло больше не требуется. Более подробно о последовательности замены масла в редукторе бытового мотоблока расскажет видео.

https://youtube.com/watch?v=_2LY1uXDlfw

Сколько заливать масла в редуктор мотоблока?

Непосредственно перед заливкой нового масла нужно узнать, какой объем старого материала залит в редуктор.

Это делается в таком порядке:

Вначале мотоблок ставится на ровную поверхность;
Далее берется металлическая проволока, длиной не менее 70 см, и загибается в дугу;
Получившееся изделие нужно протянуть сквозь имеющееся заливное отверстие и просунуть его до упора. Как только проволока коснется днища редуктора, ее следует вытащить обратно.

После этого нужно высчитать длину проволоки, покрытой маслом. Если изделие оказалось в смазочном материал примерно на 30 см, то это считается оптимальным количеством масла, которое нужно залить в редуктор при замене. Если самодельный щур оказался полностью сухим, то в редуктор мотоблока понадобится вылить не менее 2 л не использованного ранее смазочного трансмиссионного средства.

Самостоятельное изготовление редуктора пошагово

Полноценный редуктор с картером, осями (валами) на подшипниках и наборами зубчатых шестерен или цепных звездочек своими силами сделать невозможно. Это сложный узел, требующий для изготовления поточной линии с множеством высокоточных станков. Иногда владельцы приспосабливают для своих агрегатов готовые понижающие или угловые редукторы от других машин и механизмов.

Самый простой вариант понижающего редуктора (точнее сказать – понижающей передачи) показан на следующем видео:

https://youtube.com/watch?v=8gMIqhPoHlw

Здесь использовались цепи и цепные звездочки от мотоцикла. Расписать пошагово все действия такого тюнинга невозможно. Основные этапы:

Перед заводским редуктором ставится самодельная стойка под рабочий вал, на подшипниках.
На рабочий вал крепятся большие шестерни от мотоцикла, пара. По одной с каждой стороны стойки.
На вал, расположенный в заводском редукторе, насаживаются маленькие звездочки.
Между звездочками натягиваются цепи, как на мотоцикле.

Трансмиссионное масло для мотоблока – выбор подходящего средства для смазки редуктора

Для смазки редуктора, имеющегося в конструкции мотоблока, следует применить специальное трансмиссионное масло. Оно должно соответствовать ряду важных критериев, главный из которых – это степень вязкости материала. Масло для редуктора должно быть достаточно вязким, чтобы покрыть все трущиеся детали механизма тонкой пленкой. Вместе с тем, ни в воем случае не следует использовать слишком густой состав, так как такое средство не сможет проникнуть внутрь всех имеющихся в редукторе запчастей.

Масло в редуктор мотоблока – как заменить без помощи специалиста?

Замена масла, имеющегося в редукторе мотоблока, выполняется практически по такому же принципу, как и замена смазочного состава в его двигателе. В каждом редукторе есть сливное и заливное отверстие, закрытые соответствующими крышками.
