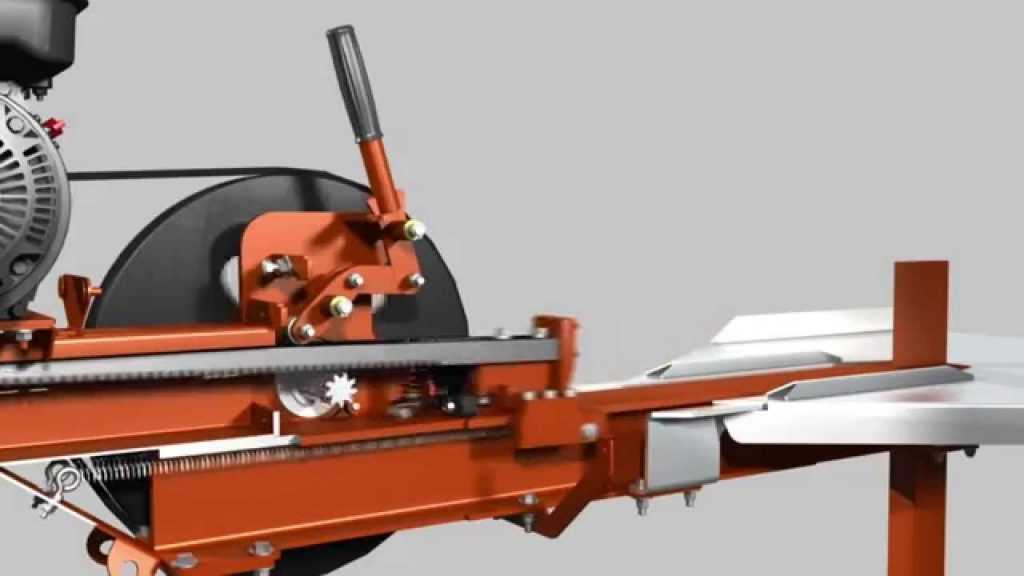

Принцип работы реечного дровокола

Как самостоятельно сделать дровокол?

Материалы и инструменты

Чтобы сделать функционирующий дровокол, необходимо подготовить следующие материалы:

Элементы из которых состоит дровокол

• конус. При наличии соответствующих навыков можно изготовить самостоятельно или приобрести готовую деталь;
• вал;
• шкивы;
• звездочки;
• приводной ремень. Можно использовать цепь от автомобиля или мотоцикла;
• подшипники, оснащенные корпусами;
• металлический уголок или трубы;
• стальной лист толщиной 4 мм для формирования рабочей поверхности;
• металлические обрезки;
• электрический двигатель;
• электропроводка;
• УЗО;
• болты и гайки;
• магнитный пускатель.

Правила выполнения сборки

После подготовки всех необходимых материалов и инструментов можно переходить к сборке дровокола своими руками:

1. При помощи болгарки разрезают уголки и трубы на куски нужной длины для изготовления станины.
2. Из металлического листа вырезают перекрытие для стола и полку.
3. С использованием сварочного аппарата соединяют элементы каркаса дровокола.
4. Чтобы сделать агрегат мобильным, рекомендуется приделать к нему колеса.
5. На готовый каркас устанавливают столешницу и полку.
6. Устанавливают опорную раму электродвигателя и сам силовой агрегат.
7. Собирают вал конуса: подшипники монтируют в корпуса, устанавливают вал и шкивы.
8. После сборки узла его закрепляют на станине с использованием болтов и гаек. Он должен свободно вращаться.
9. Монтируют ремни. Чтобы сделать работу оборудования эффективной, обязательно проверяют прямолинейность их движения.
10. Винтовой конус при помощи шпоночного соединения устанавливается на вал.
11. Монтируют рассекатель.
12. Устанавливают УЗО, магнитный пускатель, электрическую проводку.
13. Если удалось сделать все правильно, дровокол будет запускаться в работу.

Как сделать гидравлический дровокол?

Если нужно сделать гидравлический дровокол своими руками, необходимо дополнительно к основному перечню материалов подготовить масляный бак и насос, металлические балки, шланги высокого давления, гидроцилиндр. Технология изготовления агрегата выглядит следующим образом:

Чертеж для сборки гидравлического дровокола своими руками

1. Из прокатных материалов формируют станину.
2. Над балкой на высоте 5 см устанавливают гидроцилиндр.
3. На конце штока монтируют толкатель из листового материала.
4. Нужно сделать корпус для ножа, чтобы обеспечить его передвижение по станине.
5. В корпусе делают несколько отверстий и крепят нож с использованием болтов и гаек.
6. Соединяют в одну цепь все элементы гидравлической системы – насос, бак, гидроцилиндр, управляющий блок.

Гидравлический дровокол

Модели гидравлического типа тяжелее при изготовлении. Для изготовления понадобиться схема гидравлического дровокола, при сборке необходимо учитывать множество параметров:

• Расположение чушки может быть горизонтальным либо вертикальным, в зависимости от типа материала.
• Габариты агрегата подбираются под средние размеры обрабатываемых заготовок.
• Размер гидравлического цилиндра и мощности привода зависят на силу раскалывания бревна.

Изготовить гидравлический дровокол своими руками несколько тяжелее, чем остальные. Отличительными особенностями является равномерные детали на выходе, скорость раскола. Инструмент может использоваться как в домашних целях, так и при мелком производстве дров для продажи на рынке. Усилие, прикладываемое при процессе велико, поэтому материал при изготовке гидравлического дровокола своими руками должен обладать достаточной толщиной. Режущие ножи устанавливаются в форме квадрата или звездочки для распила чушки на несколько частей за один процесс.

Установка двигателя и главного вала

После этого можно устанавливать ремни. Сделав это, проверьте траекторию их движения – она должна быть прямолинейной. Если это не так, просверлите новые отверстия в столешнице, куда и установите вал. После этого снова проверьте траекторию. Эту процедуру делайте до получения необходимого результата. Ремни должны передвигаться без биений, иначе, они могут слетать.

Установите конус на вал и закрепите его винтами. Конус должен быть установлен прочно, без люфта. На валу сделайте лыски. Они могут пригодиться в случае, если конус застрянет в полене. Извлекать его придется с помощью трубного ключа. Лыски обеспечат сцепление ключа с валом. После этого установите рассекатель (для его изготовления может пригодиться старый молоток).

Виды гидравлических дровоколов

Рассмотрим подробнее устройство данных механизмов, чтобы понять принцип их работы и выбрать для себя подходящий вариант.

По количеству выполняемых операций все дровоколы делятся на бытовые и профессиональные. Первые только раскалывают дрова, а вторые снабжаются дополнительными устройствами для их подачи, торцовки и выгрузки.

В зависимости от положения раскалываемого бревна гидравлические дровоколы делятся на три типа:

• Горизонтальные. Полено укладывают на горизонтальный желоб. Существуют две схемы работы таких устройств. В первом случае нож фиксируется на станине, а толкатель двигает к нему отрезок бревна. Во втором варианте полено неподвижно стоит на упоре, а гидропривод подает к нему нож.
• Вертикальные. Полено стоит вертикально, а нож подается сверху и раскалывает его. Преимуществом данной схемы является более высокая производительность и компактность установки. Недостаток – необходимость придерживать бревно руками, что повышает риск травмирования.
• Смешанные. Такие механизмы могут работать как в вертикальном, так и горизонтальном режиме. Применяются в промышленной сфере деревообработки.

Другим отличительным признаком дровоколов с гидроприводом является вид двигателя.

Бытовой гидравлический колун оснащается электромотором, который вращает гидронасос. Данный привод имеет три важных преимущества: надежность, простоту  обслуживания и экологичность. Недостатком является жесткая зависимость от сети электроснабжения.

Более мощные мобильные дровоколы оснащают бензиновыми или дизельными моторами. Ими пользуются профессиональные лесозаготовители.

Для лесных хозяйств, фермеров и коммерческих предприятий созданы мобильные модели, работающие от гидравлической системы трактора или от его вала отбора мощности.

Существуют универсальные механизмы, которые могут работать от электродвигателя и тракторного привода или от бензинового мотора и тракторной гидравлики.

Цена бытового гидравлического дровокола, в зависимости от бренда, мощности двигателя и конструкции станины, находится в диапазоне от 9 000 до 32 000 рублей. Мощные модели, предназначенные для колки дров в больших объемах стоят гораздо дороже 70 000 — 120 000 рублей и больше.

Механический пружинный колун

Рекомендации, как сделать дровокол своими руками механического типа, сводятся к технологии сборки следующей конструкции:

• бетонирование вертикальной стойки
• навешивание на нее горизонтальной балки (шарнирный верхний узел в сочетании с нижним амортизатором)
• крепление на свободном конце балки короткой стойки с оснасткой для раскалывания внизу, утяжелителем сверху
• установка рабочей колоды, на которую помещается полено для раскалывания

Схема механического дровокола с пружинным механизмом

Еще одним вариантом механического колуна является конструкция на нижнем фото.

Самодельный механический колун по принципу сваебойной машины

В ней использован принцип сваебойной машины, применено минимальное количество деталей:

• шток для перемещения оснастки – устанавливается в рабочую колоду, на которой будут расщепляться поленья
• оснастка – клин, приваренный к втулке, скользящей по штоку, верхний утяжелитель, надеваемый на дополнительный шток, выходящей из верхней части клина

Для работы достаточно установить рабочий шток в отверстие колоды, поместить на нее полено, приподнять утяжелитель, придать ему ускорение. Для увеличения эффективности колки дров нижняя поверхность перемычки, соединяющей втулку с клином, так же имеет режущую кромку, помогая расщеплять древесину. Основным достоинством приспособления является малый вес/габариты, мобильность. Для крупных объемов заготовки дров потребуется значительные физические нагрузки. Однако, дровокол вполне пригоден для бани в саду, на даче.

Пример ножного гидроколуна

А теперь давайте рассмотрим пример, когда вы не хотите платить за свет и за бензин или другое топливо, но какой-то простейший гидроколун хочется. Как сделать так, чтобы все работало от человеческой силы? На самом деле просто.

Как это работает в жизни, можно посмотреть на видео:

Материалы и инструменты для сборки:

• гидравлический домкрат;
• профильная труба 40х50;
• уголки;
• стальные пластины толщиной 6-8 мм;
• резиновый жгут;
• кусок металла толщиной не менее 30 мм (для создания клина, который будет раскалывать древесину);
• болты М12;
• сварка, болгарка, измерительный инструмент, дрель и прочее.

Процесс изготовления

Шаг 1. Изготавливаем раму.

Основа служит профильная труба диаметром 40х50 мм. Но в одиночку она не справится и может согнуться. Тут варианта 2. Либо берем толще трубу, либо усиливаем существующую. С первым вариантом все понятно, а как сделать второй можно увидеть на фото. Делается простая ферма.

Привариваем направляющую к платформе. Следите за качеством швов, они должны быть высокого качества и надежные. На обратную сторону навариваем косынку.

Чтобы изготовить ползунок необходимо воспользоваться уголком. Режем на необходимые отрезки и свариваем. Основная задача сделать свободное скольжение по направляющей, но сильные следите чтобы не появились сильные люфты. Для усиления места, куда в последствии будет упираться шток гидравлического домкрата, приваривается косок пластины.

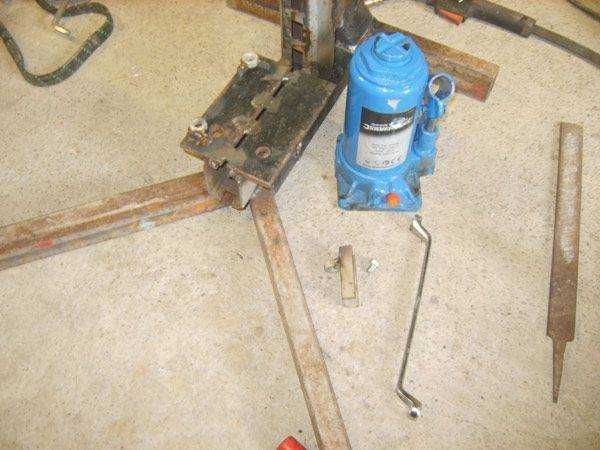

Шаг 2. Делаем основу для домкрата.

Требуется гидравлический домкрат с подъемной мощность в 10 т. Но можно мощность подобрать и меньше, к примеру, 6 тонн тоже справляется достаточно хорошо.  Но необходимо подготовить  хорошую опору. Для этого берем полоски металла толщиной 6–8 мм и привариваем под пятку домкрата.

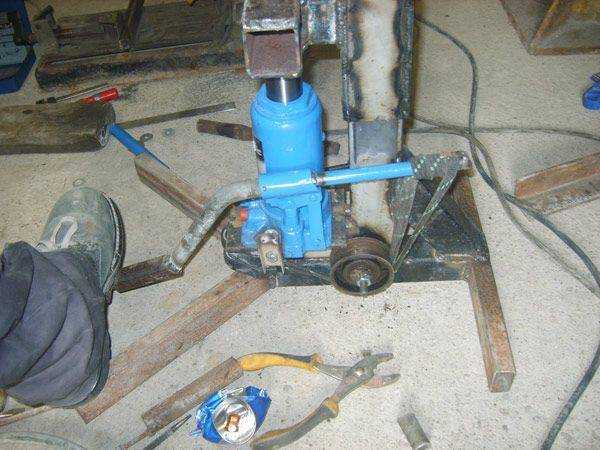

Шаг 3. Ручка.

По задумке домкрат работает от ноги, поэтому приходится модернизировать ручку. Для этого просто свариваем детали для получения необходимого изгиба удобного для ноги. Можно также приварить специальную педаль, чтобы нога не соскальзовала. Для возврата ручки в исходное положение, можно воспользоваться пружиной. Но автор пошел более сложным путем и приварил ролик и привязал к ручке жгут.

Шаг 4. Нож.

Режущую часть делаем из стали не менее 3 мм. Затачиваем в виде клина. Для крепления к направляющей используем винты М12. Винты требуют периодической проверки.

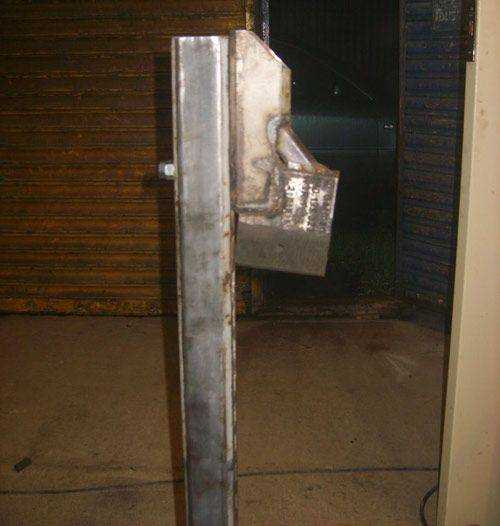

Фото ножа для колки дров

На этом ножной пресс для колки дров готов. Основное его преимущество, он не требует много ресурсов, весь подходящий материал можно найти в гараже. Источник http://www.sense-life.com/hands/drovokol.php

О конструкции

Механический дровокол на пружине.

Этот дровокол также, как и лом-колун использует физическую силу человека. Но физическая сила нужна небольшая, только чтобы вывести из равновесия балансир с колуном. Данный дровокол немного сложнее в изготовлении чем лом-колун, но более эффективный.

Усилие, которое нужно приложить для колки поленьев направлено вниз, поэтому практически нагрузка на спину отсутствует. По сравнению с лом-колуном требует значительно меньше физических усилий. Мощность удара зависит не только от физической силы человека, но и от массы колуна. У данного дровокола можно сделать достаточно мощный удар, который будет раскалывать практически любые поленья. Довольно высокая производительность.

Но у этого дровокола большие габариты и вес. Травмоопасный, но не более чем обычный топор. Требует доставки каждого полена к нему. Немного более сложный в изготовлении, чем лом-колун.

Принцип действия этого дровокола основан на ударе лезвия колуна с большой массой. Задача человека сводиться в выводе плеча дровокола из равновесия, то есть движением вниз нужно сдвинуть лезвие колуна, а оно уже из-за своей большой массы пойдет дальше по инерции. Возврат плеча дровокола в исходное положение происходит автоматически пружиной.

Чертежи конструкции дровокола. Важные моменты.

На чертежах ниже представлен дровокол на пружине. При его изготовлении все трубы можно заменить на любые другие, главное, чтобы хватило жесткости конструкции. Вместо одной толстостенной трубы сечением 40х60х6 мм можно использовать две трубы сваренные вместе с меньшей толщиной стенки и другого сечения.

Силаудара данного колуна зависит от массы его подвижной части. Чем больше массаколуна с грузом, тем больше энергия удара. Груз можно набрать из любых тяжелыхметаллических частей, например приварить два куска рельсы. Главное, чтобы грузбыл максимально большим, в идеале необходимо чтобы колун с грузом весил 50-55кг.

Пружинадолжна быть достаточно мощной, чтобы удерживать плечо колуна в горизонтальномположении. То есть здесь должен быть баланс между массой колуна с грузом исилой сжатия пружины. Если не хватает усилия пружины, то можно добавить вторуюпружину меньшего диаметра, просто вставив её во внутрь первой пружины. Пружинуможно взять от автомобиля, примерный диаметр пружины 110мм и высота 450-500мм.В сжатом состоянии, когда консоль дровокола находиться горизонтально, пружинабудет длиной 300мм.

Найти баланс между весом колуна с грузом и усилием пружины поможет регулируемая консоль, чем ближе будет колун к пружине, тем выше будет подыматься консоль.

Чертеж дровокола.Чертеж дровокола.Чертеж каркаса.Чертеж каркаса.Чертеж колуна.Чертеж консоли.Чертеж кронштейна.

Правила эксплуатации

Перед началом работы необходимо подготовить бревна и сам дровокол. Агрегат устанавливается на ровной твердой поверхности, а если инструмент оснащен транспортировочными колесами – их нужно предварительно снять.

Убедитесь в том, что устройство не имеет никаких дефектных деталей, а также повреждений гидравлики. При обнаружении любых нарушений целостности следует обратиться в сервисный центр либо, если вы работаете с самодельным инструментом, заменить деталь на новую. Бревна нужно использовать сухие, в этом случае раскалывать их проще и быстрее

Важно, чтобы в чурках не было никаких гвоздей, болтов и скоб, которые могут повредить режущую панель

Полено размещают таким образом, чтобы оно максимально надежно удерживалось направляющими, после этого следует нажать кнопку запуска и подождать несколько секунд – мягкое включение нужно для того, чтобы двигатель вышел на наибольшее число оборотов, только после этого можно нажать на второй рычаг, который приводит в действие поршень, толкающий бревно к резаку

Обратите особое внимание на то, что кнопку запуска, как и рычаг управления, следует удерживать во время раскола. Если хоть что-то одно из этого отпустить, поршень сразу же возвращается в исходное положение. Это своеобразная защитная система – если во время работы оператору установки нужно что-то поправить, то он не может этого сделать, не отключив весь механизм

Это своеобразная защитная система – если во время работы оператору установки нужно что-то поправить, то он не может этого сделать, не отключив весь механизм.

При работе с реечными дровоколом, вне зависимости от его типа и способа изготовления, следует придерживаться инструкций техники безопасности. Имейте в виду, что если поршень будет двигаться слишком быстро либо же неправильно работать, то во время раскола деревянных заготовок можно травмироваться. При быстрой подаче чурки к режущему полотну инструмент может заклинить, что приводит к его поломке.

При монтаже движущегося ножа следует еще на этапе проектирования оборудования позаботиться о грамотном его расположении. Место должно быть укрыто от работающего человека, в противном случае не удастся избежать получения травм. Если заготовку заклинило – не нужно стучать по ней, ваши руки во время работы агрегата должна быть максимально удалены от поршня и режущего полотна.

В следующем видео вас ждет первое испытание реечного дровокола.

Наколоть дров для бани или для барбекю, шашлыка – это удовольствие, экзотика, разминка и т.д. Но если колка дров является жизненной необходимостью для обогрева дома в течение долгой зимы, то развлечением назвать такое занятие трудно. Нужна физическая подготовка, да и в первую очередь здоровье, сила и ловкость.

Однако технический прогресс на месте не стоит, и уже во многих домовладениях реечный дровокол вытесняет ручной топор-колун. Такое устройство значительно облегчает заготовку дров на зиму, особенно пожилым людям. Дровокол можно купить в магазине или сделать своими руками.

Описание гидравлической конструкции

В гидравлических моделях используется двигатель и насосная гидравлическая техника. Такой аппарат способен переработать огромное количество древесины в кратчайшие сроки.

При сборке самодельного гидравлического агрегата необходимо учитывать:

1. Расположение древесины по вертикали и горизонтали.
2. Максимальные допустимые размеры сырья.
3. Особенности мотора, которые могут повлиять на мощность устройства.

Сделать гидравлический дровокол несколько сложнее, чем конусный. Однако его мощность и эффективность намного выше. Такой агрегат можно использовать в промышленных целях.

Пошаговые инструкции по изготовлению инструмента своими руками

Безусловно, самым простым и быстрым в самостоятельном изготовлении является механический тип инструмента, который не нуждается в использовании специальных узлов или какого-либо профессионального оборудования. Тем не менее дровокол с электроприводом имеет более широкое применение, он практичен и очень удобен в эксплуатации.

Механический вариант

Наиболее востребованной и простой в самостоятельном изготовлении является стандартная реечная конструкция.

Реечный дровокол самый простой в изготовлении

1. Выбор готовой схемы или самостоятельная подготовка оптимального варианта чертежа для изготавливаемой конструкции дровокола.
2. Приобретение и подготовка всех необходимых для изготовления дровокольного устройства материалов.
3. Сборка станины и устойчивой несущей рамы, выполненной с применением надёжного швеллера, профильной трубы или двутавра.
4. Выполнение монтажа всех конструктивных деталей с установкой толкательного механизма и, при необходимости, разных дополнительных деталей, представленных тепловым реле и защитной муфтой.
5. В качестве колуна в этом виде устройства настоятельно рекомендуется использовать элемент четырёхрезцового типа.

Дровокол с электроприводом

Для самостоятельного изготовления агрегата для колки дров с электрическим приводом следует подготовить материалы, представленные:

• стальной станиной для фиксации всех элементов установки;
• двигателем, мощность которого выбирается в соответствии с индивидуальными потребностями;
• валовым механизмом;
• понижающим редуктором;
• конусной насадкой с резьбой.

Могут использоваться три типа двигателей: коллекторные, с электронным видом управления или асинхронные, но последний вариант является наиболее востребованным и распространённым.

Простой, но функциональный механизм под незамысловатым названием «Морковка» легко изготавливается самостоятельно и не требует использования высокотехнологичных или слишком дорогостоящих деталей. Самостоятельное изготовление предполагает подготовку привода, простого редуктора с ремённой передачей, пары подшипников и вала, а также конуса с нарезанной резьбой и рамного стола.

Перед изготовлением дровокола ознакомьтесь со схемой его устройства

Привод с показателями мощности около 2 кВт и более можно демонтировать с любой старой стиральной машины, а самая сложная часть такой системы представлена конусом, который приобретается в готовом виде или изготавливается на заказ. Быстрое и лёгкое раскалывание деревянных чурок происходит благодаря процессу ввинчивания конуса в волокна древесины.

Менее популярна реечная конструкция, что обусловлено повышенным уровнем опасности при эксплуатации этого устройства. При этом рейка и пластина толкателя должны размещаться на каретке, перемещаемой по станине

Максимальное внимание потребуется уделить устойчивости рамы, а также качественным характеристикам устанавливаемой рейки

Эксплуатация такой самодельной конструкции предполагает очень тщательный расчёт скорости вращения шестерёнки, которая передаёт усилие на рейку. Чаще всего колка чурбаков при помощи такого дровокола осуществляется легко и быстро. Оператор приводит устройство в движение при прижиме рейки к шестерёнке. В результате отпускания ручки, контакт с работающей шестерёнкой уменьшается, что обусловлено наличием пружины и срабатывание возвратного механизма.

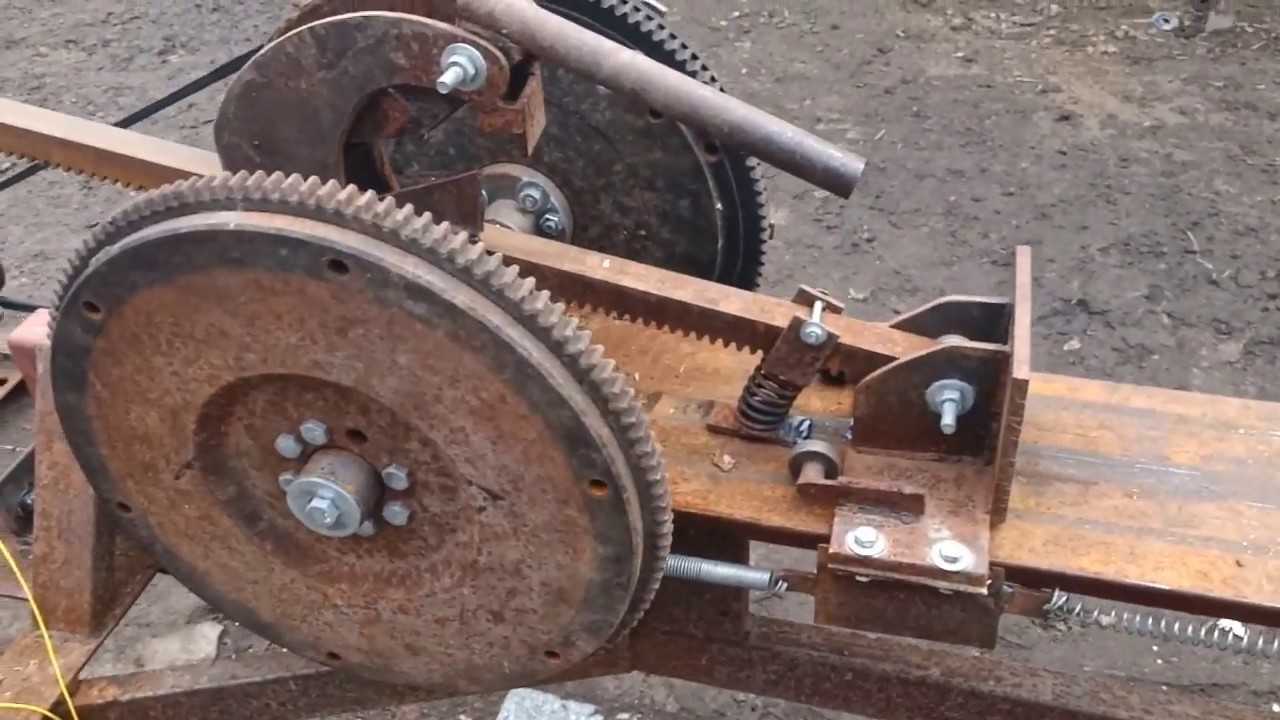

Особенности дровокола

Узел зубчатой передачи – основной элемент прибора. Среди других составляющих конструкции отмечают следующее:

• электрический или бензиновый привод;
• ответный шкив с ременной передачей на выходе;
• шестеренка с зубьями, установленная на конце вторичного вала;
• шкив, вращающийся с помощью подшипников большего диаметра;
• зубчатая рейка с толкателем на пружине;
• рукоятка управления;
• рабочий нож на конце рамы;
• сама рама с желобами, по бокам которой вставляется колода дров для последующего раскола.

Бревно кладется на продолговатое углубление и при вращении ответного шкива проталкивается и подается к месту распила. Это своего рода небольшая лесопилка собственного изготовления. Иметь такую конструкцию на участке означает экономить время и силы.

Виды механических колунов для дров: их преимущества и особенности функционирования

Видов механических дровоколов намного больше, чем устройств ручного типа. Это связано с большим многообразием типов используемых приводов. Однако преимущество механических приспособлений заключается не только в практическом отсутствии прикладывания физических усилий, но и возможности колки дров больших размеров. Расколотые дрова гораздо легче распилить на маленькие поленья, чем осуществлять распил больших бревен.

Принцип работы механических дровоколов основывается на выполнении следующих манипуляций:

• укладка или установка бревна в специальный желоб;
• привод (бывает разных видов) приводит в движение опорную часть или режущее лезвие, тем самым воздействуя на заготовку;
• нож впивается в древесину, в результате чего заготовка раскалывается на две и больше частей, что зависит также от конструктивного исполнения ножа.

Неоспоримым достоинством таковых агрегатов также является высокая скорость работы, а также возможность обработки больших объемов дров. Нельзя не отметить тот факт, что благодаря механическим дровоколам, можно осуществлять раскалывание древесины различных пород, с чем не всегда могут справиться ручные приспособления.

Как и ручные дровоколы, механические устройства также можно изготовить своими руками. Причем для этого не понадобится ничего покупать, так как устройства можно сделать из подручных средств, которые имеются в вашем гараже

Собственно этому уделим особое внимание, но для начала рассмотрим, какие же виды механические приспособления подразделяются, и чем они отличаются

Конусный дровокол с электроприводом

Принцип действия механизма – стальной конус с резьбой глубиной 3 и шагом 7 мм (скорее всего, придется заказывать у токаря) сажают на редуктор электродвигателя. Вращаясь, конус работает как бур и разрывает чурбаки. Более толстые поленья начинают разрывать с краев, а затем рвут середину.

Если нашелся двигатель с искомыми параметрами, конус насаживают на него без редуктора. Если же нет, рассчитывают, насколько нужно снизить обороты, и применяют насадку конуса через редуктор.

Основная проблема при сборке конструкции – найти подходящий конус, с электродвигателем и редуктором дело обстоит несколько проще. Такое приспособление имеет смысл делать при необходимости заготовки больших объемов дров.

Механизмы подачи бревна на расщепление

Дровоколы, в которых реализуется принцип продавливания через неподвижные ножи, механизируют основной технологический процесс: раскалывание чурбаков на отдельные фрагменты. По типу привода толкателя принято определять:

Гидравлические, в них толкатели связаны со штоками гидроцилиндров. Насосом создается давление в масле, которое передается внутрь механизма. Это самые простые конструкции, так как гидроприводные устройства не имеют дополнительных преобразователей энергии.

Инерционные используют вращающиеся массы. Накопленная маховиками энергия преобразуется в поступательное движение толкателя. Устройства используют специальные муфты сцепления, включаемые оператором после установке на ложе фрагмента бревна.

Реечные механизмы используют преобразователь из вращательного в поступательное движение с использованием зубчатого колеса и рейки с зубьями. В нужный момент шестерня поворачивается до зацепления с зубьями исполнительного устройства. Толкатель передвигает чурбан на неподвижные ножи. Он раскалывается на меньшие по размеру элементы.

Кривошипно-шатунный механизм из редуктора  получает крутящий момент. Он преобразуется в поступательное перемещение толкателя. Включение (выключение) регулируется постоянно разомкнутой муфтой сцепления. В нужный момент оператор включает сцепление, кривошип начинает вращаться, заставляя шатун перемещаться поступательно. Цикл завершается возвращением кривошипа и шатуна в исходное положение.

Разъемной гайкой и ходовым винтом. Включается двигатель, вращение вала передается на ходовой винт. В нужный момент разъемная гайка соединяется, вращающийся вал перемещает ее, действуя на толкатель. Для возврата меняют направление вращения вала (используется зубчатая передача обратного вращения).
