Дополнение к мотоблоку

Преимущества самодельного снегохода из мотоблока

Внешне самодельная машина менее привлекательная, по сравнению с аналогом заводского изготовления. Однако можно найти много положительных сторон. Одним из плюсов является тот факт, что снегоход делают под себя. То есть, хозяин четко знает, чего он хочет: перевозить грузы, ездить на рыбалку, в лес, заниматься другими делами.

Внешне самоделка не привлекательная, зато отвечает всем требованиям хозяина

Из других плюсов можно выделить следующие моменты:

1. Покупать в хозяйство мотоблок и снегоход дорого. Для хранения двух машин понадобится место, причем каждая из них будет простаивать в не сезон. Дешевле обзавестись одним мотоблоком. Использовать его зимой вместо снегохода, а летом по прямому назначению.
2. Самодельная конструкция не потребует больших затрат. Многие запчасти подойдут б/у от легкового автомобиля. На металлоломе можно дешево купить обрезки труб, швеллера и другого металла.
3. Снегоход можно использовать даже летом. Гусеничная машина имеет хорошую проходимость по грязи.

Самоделка является большим плюсом для умельцев, привыкших все делать собственноручно. Человек, проявляющий к технике интерес, постоянно усовершенствует ее, придумывает новые приспособления.

Как выбрать двигатель для снегохода?

Прежде, чем самому сделать из мотоблока снегоход, нужно выбрать двигатель для агрегата. Оптимальным вариантом станет использование мотора, оборудованного тягово-сцепным устройством и механизмом ручного управления. Этими комплектующими обладают двигатели мотоблоков Нева МБ-1 и МБ-2. Они достаточно надежны, выдерживают высокие нагрузки в тяжелых погодных условиях, не выходят из строя при экстремально низких температурах. Помимо моторов от российских мотоблоков, также можно использовать двигатели агрегатов японского производства. Лучше всего, если вы выберите 4-тактный одноцилиндровый мотор, оборудованный системой воздушного охлаждения. Такой двигатель также показывает отличные эксплуатационные показатели, практически не перегревается, а его детали не поддаются коррозии.

Третий вариант – это применение для снегохода из мотоблока 2-тактного двигателя. Он отличается простой конструкцией и небольшой массой. Такой мотор от мотоблока очень просто починить, имея под рукой только гаечные ключи и отвертку.

Снегоход из мотоблока и простых колес

Для колесной модели снегохода потребуется прицеп. Его соединяют жестко с рамой мотоблока. Еще нужны зимние колеса и немного смекалки.

Для жесткого сцепления прицепа используют швеллер. Заготовку длинной около 50 см жестко крепят параллельно оси будущей снегоходной машины. Сначала на концах швеллера сверлят отверстия, ставят хомуты. К оси снегоходной машины приваривают крестовину, осуществляют фиксацию заготовки болтовым соединением, ставят контргайки. Узел исполнит роль стопора, предотвращающего смещение прицепа в сторону.

Важно! Жесткое сцепление снижает маневренность. Однако у снегохода улучшается устойчивость

Прицепом послужат самодельные сани на лыжах из нержавеющей листовой стали

Прицеп ставят на лыжи, обустраивают сиденье водителя. С мотоблока снимают родные колеса. Вместо них ставят зимние шины. Иногда их делают самостоятельно в виде колец-насадок с траками на родные колеса мотоблока.

Болотоходы из мотоблока

Самодельные болотоходы по своему принципу действия и конструкции полностью повторяют схему снегохода. Принцип у обоих один – уменьшить давление на поверхность, по которой будет двигаться агрегат

Для создания болотохода важно подобрать или сделать самому колеса или гусеницы – ширина должна быть намного больше стандарта

Чтобы создать мотоблочный снегоболотоход, придерживайтесь примерного плана:

1. Усиление рамы или ее переустройство осуществляется с помощью установки дополнительных труб.
2. Мотор и руль размещаются на раме.
3. Здесь же устанавливаются ходовая и передняя звездочки.
4. Устанавливается промежуточный вал с резиновыми накладками.

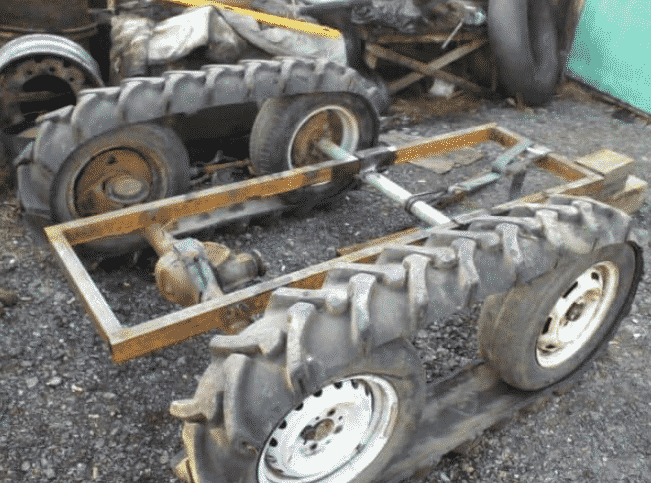

Для ходовой части можно использовать покрышки или гусеницы. Каждый вариант особенный по-своему, а все характеристики для создания гусеничного и колесного агрегата описаны выше.

Снегоход-болотоход

Пошаговая инструкция

Многие задаются вопросом – как сделать гусеницы на мотоблок своими руками? Чтобы ответить на этот вопрос, рассмотрим несколько действенных способов самостоятельного изготовления гусениц, проверенных на практике.

Из транспортной ленты для увеличения проходимости вездехода

Одним из самых простых методов считается изготовление гусеницы из транспортной ленты, с использованием втулково-роликовой цепи. Легкость заключается в том, что для их изготовления не нужно пользоваться большим количеством инструментов и вспомогательных средств.

Чтобы продлить эксплуатационный срок нашей транспортной ленты в устройстве гусеничного мотоблока, можно прошить её по краям леской, соблюдая шаг в 10 мм. Для соединения ленты в необходимое нам кольцо, можно прошить её по торцам, либо воспользоваться шарниром.

Особое внимание следует уделить толщине транспортной ленты, ведь она напрямую зависит от степени нагрузки на агрегат. Оптимальным будет выбор ленты толщиной не менее 7 мм

Кроме того, нам надо позаботиться о дополнительном колесе с каждой стороны.

Взять его можно от старого автомобиля, но помните, что диаметр должен быть идентичным колесу на мотоблоке.

Гусеничный модуль из автопокрышки

Гусеницы из автопокрышек для мотоблока тоже являются довольно распространенной самоделкой, отличающейся высокой надежностью конструкции. Однако, чтобы получившийся гусеничный мотоблок был практичным, нужно позаботиться о поиске правильных автомобильных покрышек.

На отечественном рынке сельскохозяйственной техники присутствуют различные варианты культиваторов не только российского, но и иностранного производства. Культиватор Мантис — надежная и практичная техника на десятилетия.

В последнее время большой популярностью пользуется малогабаритная сельскохозяйственная техника, позволяющая осуществлять ту же работу, что и их «старшие братья», но стоят они при этом на порядок меньше. Тут все о различных видах и характеристиках мини зерноуборочных комбайнов.

В частности, они должны обладать необходимым рисунком протектора, желательно, чтобы они были от тракторов или крупногабаритных машин. Рисунок протектора очень важен, потому что он выполняет роль грунтозацепов, а также повышает сцепление гусеницы с поверхностью.

Разделим процесс изготовления на несколько шагов:

• Найдя подходящие покрышки, нам необходимо вырезать из них дорожку для гусениц. Это довольно трудоемкая работа, на которую придется потратить достаточно много времени.
• Для вырезания можно использовать хорошо заточенный сапожный нож, который время от времени нужно смачивать в мыльном растворе – это поможет лучше резать резину.
• Также нужно срезать обе боковины с покрышек. Для упрощения процесса, боковину можно срезать с помощью электрического лобзика с мелкими зубьями.
• При необходимости, уберите лишние части внутри покрышки. Данную манипуляцию нужно выполнять, если дорожка слишком тверда изнутри.

Преимуществом такого способа является отсутствие необходимости его соединения в кольцо, т.к. покрышка уже имеет замкнутую структуру

Это повышает показатели надежности таких гусениц, что достаточно важно в условиях больших нагрузок

Однако, такие гусеницы получаются довольно ограниченной длины – ровно по длине автомобильной покрышки.

Как сделать самодельную гусеницу из ремней и цепей

Вездеходы на гусеницах из мотоблока можно изготовить при помощи самых обычных ремней, обладающих клиновидным профилем. Соединяются ремни между собой посредством грунтозацепом, прикрепленные к ремням при помощи заклепок или винтов.

Еще одним способом является изготовление гусеницы из цепей одинакового размера. Подобного материала навалом в гараже у многих дачников, что упрощает вопрос поиска. Весь процесс изготовления сводится к следующим моментам:

• Берутся две цепи одинаковых размеров.
• Последние звенья данных цепей необходимо разжать, после чего соединить их в замкнутое кольцо.
• Далее зажимаем звенья и завариваем их.

Крепление цепей между собой осуществляется при помощи грунтозацепов, которые можно сделать из обычных стальных пластин нужной толщины. Соединяются они с цепью при помощи болтов.

Мотоблок на гусеницах Буран

Если у вас нет желания изготавливать самостоятельно гусеницы, то можно позаимствовать ее от старой техники. К примеру, довольно неплохую работу показывает мотоблок на гусеницах от Бурана.

Целесообразно использовать именно старую деталь, ведь новая бурановская гусеница будет стоить достаточно дорого, а цель подобных переделок – это максимальная экономия на затратах.

Как своими руками изготовить гусеницы для мотоблока

Рассмотрим, как сделать гусеницы для мотоблока своими руками. Для сборки гусеницы своими силами можно использовать разные материалы, которые несложно найти. Список материалов и инструментов, которые нужны для изготовления гусеницы:

• болгарка;
• дрель;
• электролобзик;
• сварочный аппарат;
• болты;
• гайки;
• ключи;
• ножи;
• отвертки;
• плоскогубцы;
• шлифовальные ленты;
• цепи.

Гусеничный привод для мотоблока должен равномерно распределять нагрузку на землю во время эксплуатации. Поэтому он должен быть прочным и в то же время легким.

Рассмотрим, как сделать гусеницы на мотоблок своими руками. Чтобы собрать самодельные гусеницы, можно выбрать одну из нескольких идей.

Самый доступный способ — это использование роликовой цепи с транспортерной лентой. Для получения гусеницы из указанных материалов края цепи и ленты нужно прошить.

Для этого можно применить станок, а можно сшить вручную. Но такой способ ненадежный. Для соединения подойдет также шарнир, похожий на рояльную ленту.

Толщина гусеничной ленты должна соответствовать мощности агрегата. Для тяжелой сельскохозяйственной техники лучше взять ленту потолще (7-15 мм). Ее нужно ставить аккуратно, так как она довольно тяжелая.

Рассмотрим, как сделать самодельные гусеницы для мотоблока из шин. Есть еще один метод изготовления самодельных гусениц для агрегата, в котором используется тракторный или автомобильный протектор шин.

Такие гусеницы приготовить проще, и они намного практичнее. У данного способа есть еще одно преимущество — готовить отдельно грунтозацепы не придется.

Способ изготовления: сначала нужно подобрать шину и аккуратно вырезать из нее дорожку с протектором. Если делать это вручную, то понадобится хорошо заточенный нож. Но, как показала практика, лучше использовать электролобзик и пилку с мелкими зубьями.

Для уменьшения трения, во время работы с электролобзиком нужно время от времени мочить его водой или специальным мыльным раствором.

После среза нужно обратить внимание на изнаночную сторону. Если будут заметны лишние слои, то их надо срезать

Что касается грунтозацепов, то при их недостаточном количестве можно нарезать новые.

Преимущество гусеницы из шин заключается в том, что она изначально круглая и имеет замкнутый круг. Минусом может оказаться ограниченная ширина шины.

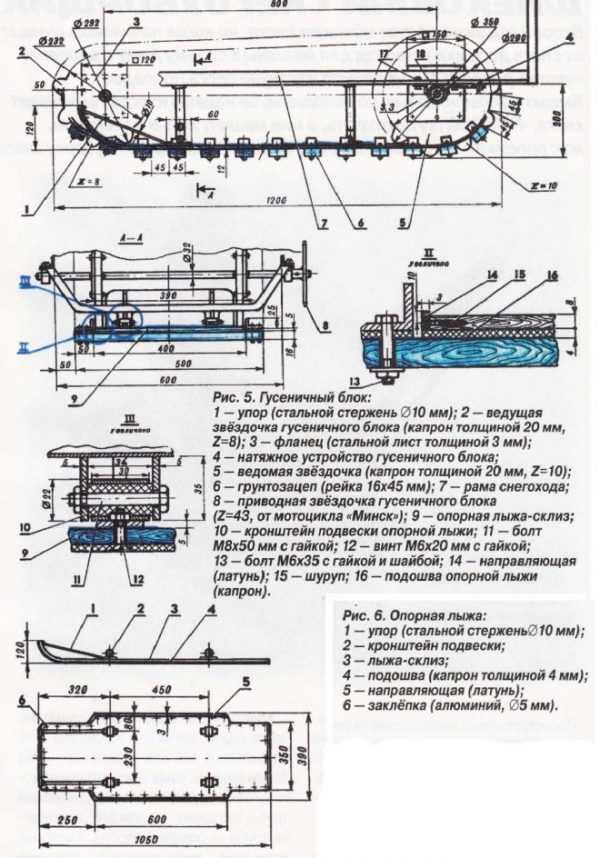

Схемы мини снегоходов, сделанных своими руками

Общую компоновку и кое-какие идеи о конструировании этих аппаратов мы уже рассмотрели здесь и здесь. Настало время поговорить о том, можно ли еще уменьшить размеры устройства. Иными словами, разберем, как делать своими руками мини снегоходы. Видео, которые будут представлены в этой статье, помогут визуально представить себе всю конструкцию.

Начнем обзор вот с такой интересной модели:

За исключением одной детали, все остальное в этом мини снегоходе сделано своими руками. Как? Об этом подробно рассказывает видео:

Как видим, подробно разобрана ходовая часть. Оригинальная система грунтозацепов, стоит присмотреться и, возможно, взять на вооружение.

Представляет интерес и вот такое решение:

Этот снегоход хоть и мини, но, как видно из фото, может быть и одноместным, и двухместным.

Любопытна вот эта конструкция мини снегохода:

Примечательна она тем, что движок взят от мотопомпы (163 м³), автомат регулировки просто заблокирован проволочным кольцом.

А вот такой интересный аппарат может получиться из скутера или мопеда:

По сути дела имеем просто сменный модуль в мини снегоходе. Понятно, что просто так, с бухты-барахты, приличный мини снегоход своими руками не сделаешь. Тут надо, чтобы эти самые руки из правильного места росли, нужны смекалка, слесарные навыки, знание физики в конце концов (хотя бы в объеме средней школы). Но, согласимся, когда готовое изделие, сооруженное самостоятельно, нормально поедет по снегу – это круто.

Полученные сведения помогут избежать самых распространенных ошибок. Ленту, кстати, нужно брать морозостойкую, иначе могут быть проблемы при низких температурах.

Как стыковать гусеницу? Двумя способами.

• В стык. Разрезаем ленту по грунтозацепу, срезаем его заподлицо с лентой, аккуратно стыкуем, устанавливаем скобы на место (накладки транспортерного ремня).
• Внахлест (самый простой способ). Разрезаем ленту в нужном месте, соединяем болтиками (до шести штук).

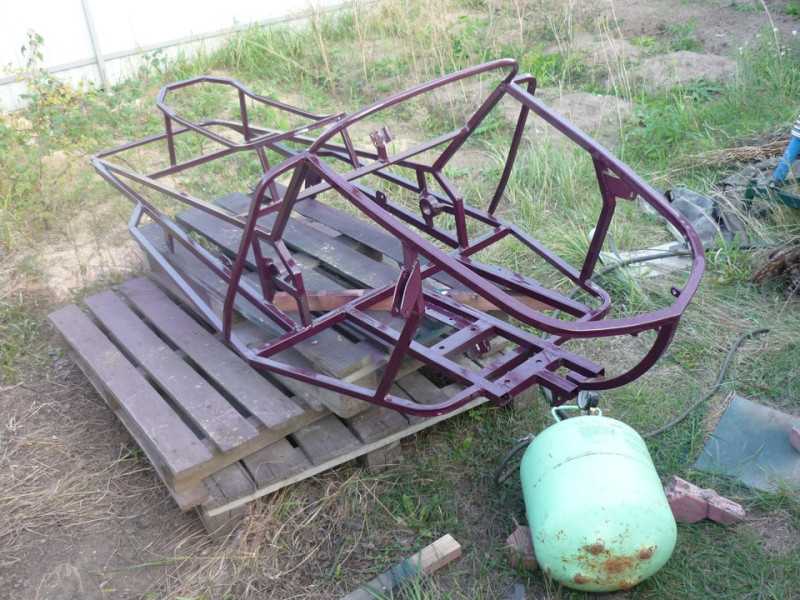

Постройка началась с изготовления рамы:

Рама собрана и сварена из профильной трубы по собственным чертежам.

Были закуплены: двигатель, гусеница, ролики, ведомый и ведущий валы со звездочками, ведущий и ведомый вариаторы (ведущий вариатор “Сафари”).

После этого началась сборка ходовой части:

Начался процесс сборки:Установка ведомого вариатора с ремнем на раму.

Сборка передней подвески, установка двигателя и регулировка вариаторов.Двигатель, для меньшей вибрации, установлен на резиновые подушки.

Все узлы и агрегаты были установлены на свои места, после чего началось изготовление обшивок:Накладки моторного отсека изготовлены из пластика (полипропилена).

Изготовлено сидение на металлическом каркасе с мягкой набивкой и обтянуто искусственной кожей.

И вот он, красавец! Стоит во дворе и ждет снега

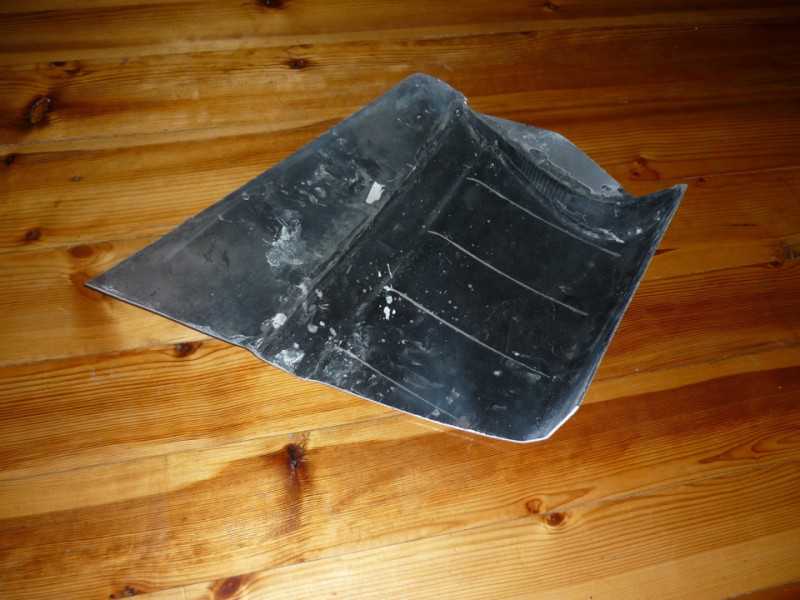

Лобовое стекло от снегохода “Тикси”, фара от скутера “Атлант”, капот изготовлен из капота ВАЗ2110. Лыжи от снегохода “Тайга”.

Есть свободный доступ к узлам и агрегатам для ремонта и регулировки:

Окончательно с цветом и названием не определились. Ждем ваших вариантов )

На гусеничном ходу

Гусеничные опоры применяются чаще других, одновременно выполняя функцию движителей. Причина в высоком КПД и надежности. Такая конструкция позволяет развивать высокие скорости, сохраняя устойчивость и маневренность. Существует несколько вариантов того, как своими руками сделать гусеницы для снегохода:

• из транспортерной ленты;
• из покрышек грузовика;
• из приводных клиновидных ремней.

Поперек транспортерной ленты надо прикрутить болтами распиленные вдоль оси пластиковые или ПВХ трубки не больше дюйма в диаметре.

С таким легким аппаратом может справиться даже ребенок.

Старые покрышки колес грузовика с зимним протектором тоже можно использовать в качестве гусениц, если отрезать от них боковины. Поперечины им не нужны, а вот обметать края леской с шагом в сантиметр придется, иначе покрышка быстро разлохматится.

Приводные ремни, так же, как транспортерную ленту, нужно оборудовать грунтозацепами. Несколько параллельных ремней, от 2 и больше, соединяют между собой поперечными прочными грунтозацепами, прикрепляя их к ремням заклепками или с помощью винтов. Расстояние между соседними зацепами должно равняться шагу ведущей звездочки.

Гусеницы из транспортерной ленты или ремней часто усиливают цепью, что увеличивает надежность и долговечность движителя.

В таких снегоходах легкость сочетается с надежным приводом.

Одна из разновидностей гусеничных снегоходов — это мотособака, которая получила название по сходству с упряжной собакой для нарт. В ущерб маневренности была облегчена конструкция, тяговое усилие также увеличилось. Зато это самый эффективный механизм буксировки по снегу.

Для смены направления нужно прикладывать значительные усилия со смещением центра тяжести мотособаки.

При движении дискомфорт от встречного ветра ослабляют, установив мотоциклетное стекло и брызговики для ног. Но полностью закрыться на таком транспорте от холодного ветра невозможно. Для комфорта нужна полностью закрытая кабина, а значит — вырастет вес и потребуется более мощный двигатель.

Снегоход с автомобильным двигателем предназначен для длительных поездок на большие расстояния. При теплоизолирующем материале кузова поездка сравнима с комфортом легкового автомобиля.

А самый простой способ достижения комфорта — это просто поставить заднеприводный автомобиль на широкие опоры вроде лыж, гусениц или пневматических колесных камер, а также пустить привод штатных колес к снегоходным движителям и прикрепить переднюю лыжу к рулевой сошке.

Нелишним будет при изготовлении предусмотреть сменную схему замены колес на лыжи и обратно, если использовать для переделки запасные детали.

Как сделать гусеницы для мотоблока своими руками ?

Существует несколько распространенных способов переделки колесного мотоблока в более проходимый гусеничный сельхозагрегат. Чтобы выбрать один из них, нужно предварительно изучить порядок действий при изготовлении и установке гусеничного привода.

Сборка гусениц из транспортерной ленты

Этот метод конструирования гусеничного привода считается одним из самых распространенных. Он заключается в использовании нескольких отрезков транспортерной ленты и цепи втулко-роликового типа. Главное преимущество этого способа заключается в его изначальной простоте при собственноручной сборке.

Создание гусениц для мотоблока должно производиться с использованием ленты достаточной толщины. Лучше всего выбирать 7-миллиметровый материал, который сможет прослужить достаточно долгое время.

Для изготовления гусениц из транспортерной ленты потребуется:

1. Прошить ленту по краям, используя для этого крепкую леску. Шаг должен составлять примерно 10 см. Чтобы соединить ленту в нужно кольцо, ее торцы можно прошить леской или использовать шарнирные соединения;
2. Выточить оси и прикрепить их к мотоблоку. Чтобы установить съемные детали, необходимо воспользоваться кронштейнами и дополнительными болтовыми соединениями. Несъемные оси фиксируются сплошным сварным швом;
3. Установить на прикрепленные оси дополнительные колеса, используя для их фиксации болты;
4. Надеть на колеса предварительно скрепленную транспортерную ленту.

https://youtube.com/watch?v=-caTFquYe3A

Этот метод переоборудования мотоблока подходит и в том случае, если изготовитель хочет собрать треугольный привод. Самым популярным из таких конструкций сегодня считается заводской гусеничный привод ГП-Н1. Он чаще всего устанавливается на модификации мотоблоков марки Нева и сельхозагрегаты других популярных брендов. Для его собственноручной сборки изготовителю потребуется по 2 дополнительных колеса с каждой стороны мотоблока. В результате сельхозагрегат будет укомплектован шестью колесами — по 3 с каждой его стороны. В конце на колеса останется надеть транспортерную ленту и начать эксплуатацию техники на участке.

Изготовление гусениц из резиновых шин

Этот способ выделяется повышенной надежностью. В результате переделки у конструктора получается универсальная сельхозмашина, которая сможет решать практически любые задачи без риска поломки ходовой части. Однако, чтобы достичь такого результата, нужно выбрать подходящие шины.

Лучше всего изначально взять покрышки от мотоблока или трактора – на них предусмотрен глубокий рисунок протектора, который исключит пробуксовку гусеничного механизма на гладкой ровной поверхности.

Чтобы собрать гусеницы из шин, изготовителю потребуется:

1. Вырезать из покрышек ровный длинный отрезок резины. Это можно сделать при помощи предварительно заточенного ножа для ремонта сапог, который потребуется регулярно смазывать мыльным раствором;
2. Срезать с покрышек боковины – для этого потребуется электрический лобзик с острыми мелкими зубцами;
3. Убрать лишние части резины внутри покрышек – это необходимо в случае, если шины слишком плотные и твердые.

После этого готовые куски покрышек потребуется установить на колеса мотоблока. Как и при изготовлении гусениц из транспортерной ленты, для установки резины от покрышек сельхозагрегат потребуется укомплектовать двумя дополнительными колесами – по одной с каждой из сторон.

Поэтапная инструкция

Каракат из мотоблока – это рациональное вложение сил и финансов. Вездеход из мотоблока создают по схеме. Конструируют основу. Можно будет взять готовые рамы. Например снять с б/у машин Урал или Иж. Они прочные и с маневренностью. Мост сзади включает обе подвески, которые делают из: стойки, покоса, втулки. Для колёсной базы вездехода. Разрешено применять б/у запаску с грузовой машины. Транспорт на ШНД легок в езде, с маневренностью. Монтируют сборную конструкцию двигателя, чтобы вездеход исполнял необходимый функционал. Если монтаж мотора окончен, ставят:

• трансмиссию;
• выхлопные части;
• тормозную конструкцию.

Подойдут детали со старого транспорта. Квадроцикл отличается хорошей проходимостью, манёвренностью, безопасностью. Он похож на 4-колёсный мотоциклетный транспорт. Обычно квадроцикл конструируют на мотоблоке от автомобиля Нева. Поэтапная инструкция следующая:

1. Переделка колес. Колёса разводят на равноценное расстояние от автокузова адаптерами.
2. Модернизируют и делают усиление рамы. Правильно применять готовое основание от мототранспорта, оно надежное, не спровоцирует проблем.
3. Устанавливают автодиски. Можно применить низкий профиль. Сократить трение между шинами, ободом можно прокладками из ткани.
4. Монтируют шины. Подходят колеса от грузовиков. Можно брать шины с малым давлением. Ставить амортизирующие элементы не надо.

После простых манипуляций созданный квадроцикл из мотоблока применяют на бездорожье. Кроме транспорта можно сделать ШНД.

На заметку!Независимо от типа создаваемой техники для езды по болотистым грунтам, важны зацепы, дающие высокую сцепку. Подойдут ШНД.

Мотоблок на пневматических колесах создает минимальное действие на дорогу. На мосту сзади применяют самодельные шины, которые можно ставить на:

1. Болотоход.
2. Мотосани (аэросанки).
3. Снегоход.
4. Буксировщик мотоблочный.

Можно купить магазинные элементы или приобрести детали отдельно (автопокрышки, камеры, диски). Схема сборки следующая:

1. Стандартные диски и крепежи сваривают трубками из металла.
2. Изготавливают большие камеры с более надежным креплением.
3. На готовый расширенный диск закрепляют шины. Её можно купить или применить б/у с грузовика. В дырку диска заводят воздухоклапан.
4. Колесо наполняют насосом. Созданные шины монтируют на вездеход из мотоблока.

Повышая мощь стандартного колёса обустраивают протектором. Для крепежа камер подойдут цепи, траки, сделанные в мастерской.

Были описаны более популярные самодельные модели с мотором от мотоблока. Однако на этом изобретательность мастеров из народа, в отношении такого агрегата не завершается. Жители севера давно оценили плюсы аэросанок, мотосанок, снегоходов. А минитрактор или буксировщик на мотоблочном моторе активно применяют фермеры.

Изготовление гусеничного снегохода

Существует несколько особенностей гусеничного снегохода, которые необходимо учитывать при его разработке:

Мотор должен быть расположен в тяговой части.
Гусеницы можно сделать самостоятельно
При этом важно уделить особое внимание надежности соединений.
При установке сидения и руля важно контролировать соблюдение баланса между всеми остальными частями машины.. Как сделать самодельный снегоход из мотоблока на гусеницах. Как сделать самодельный снегоход из мотоблока на гусеницах

Как сделать самодельный снегоход из мотоблока на гусеницах

На снегоходах из мотоблока на гусеницах нельзя набирать большую скорость, так как это может стать причиной аварии.
