Шнекороторные снегоуборщики: виды, модификации и особенности использования

Как сделать снегоуборщик к мотоблоку

Умельцы много показывают видео с самодельными снегоуборщиками, прицепляемыми к мотоблоку. Их отличие только в том, что механизмы являются навесками. Тяговую силу самодельные снегоуборщики получают через ремень от мотора мотоблока.

Существуют 3 распространенные модели самодельных навесок:

1. Роторную самодельную навеску изготавливают аналогично, как для роторной снегоуборочной машины с бензиновым двигателем. Направляющих лопаток можно поставить две, что позволяет увеличить ширину захвата снега.
2. Проще всего оснастить мотоблок самодельным отвалом. Рабочую часть вырезают из ½ части трубы диаметром 300 мм. С тыльной стороны приваривают тяги и сцепной механизм, позволяющий быстро соединять отвал с мотоблоком.
3. Шнекороторная самодельная навеска является комбинированным устройством. Для мотоблока – это самый производительный механизм. Улитка ротора закреплена к тыльной стороне ковша шнекового снегоприемника. Сначала винтовой нож перемалывает снег. Рыхлая масса поступает в улитку, где ротор перемешивает ее с воздухом и выбрасывает через отводящий рукав.

Роторную и шнекороторную навеску для мотоблока обычно ставят на лыжи. Отвал желательно оснастить подъемным механизмом, чтобы получился полноценный самодельный бульдозер.

Сборка шнека и корпуса одноступенчатого снегоуборщика

Изготовление шнекового снегоуборщика начинается с рамы. Конструкция своей формой напоминает детские санки. Если таковые имеются в наличии, то их можно использовать вместо рамы. Только санки нужны стальные, а не алюминиевые. Самодельную раму снегоуборщика сваривают из металлических уголков. Размеры всех элементов указаны на схеме. В итоге должна получиться конструкция габаритами 700х480 мм.

Самым сложным в изготовлении снегоуборщика является шнек. Сначала подготавливают материал для спиральных ножей

Неважно сталь это или резина из транспортерной ленты, процесс создания одинаков:

• Из подготовленного материала электролобзиком вырезают четыре диска. Их диаметр должен быть меньше полуокружности корпуса снегоуборщика. По нашей схеме этот показатель равен 280 мм.  Лезвия шнека делают двухсторонние, и они устанавливаются под углом в сторону подкидывающих лопаток.
• По центру каждого диска сверлят отверстие, равное толщине оси. В нашем примере взята трубка диаметром 20 мм.
• Получившиеся кольца разрезают с одной стороны, после чего растягивают края в разные стороны. В итоге должно получиться четыре одинаковых элемента спирали.
• Теперь настало время сделать из трубки вал. Сначала строго по центру приваривают две лопатки. Их располагают друг против друга. На концы трубы приваривают цапфы для подшипников.
• Металлические лезвия шнека просто фиксируют сваркой к трубе. Для резиновых ножей на вал приваривают крепежи из металлических пластин с отверстиями. Соединение элементов выполняют болтами.
• На цапфы шнека насаживают подшипники. Одна из них должна быть длиннее. На эту цапфу насаживают шкив или звездочку, что зависит от типа привода.

Шнек готов, и теперь настало время собрать корпус снегоуборщика:

• Для основного элемента ковша берут лист металла шириной 500 мм и сгибают из него полукруг. В нашем случае диаметр дуги получившегося элемента должен быть не менее 300 мм. В таком ковше ножи шнека диаметром 280 мм будут свободно вращаться.
• Из металла, фанеры или текстолита вырезают боковые полки ковша. По центру крепят ступицы для подшипников.

В финале осталось собрать из деталей ковш и установить внутрь шнек. Ножи должны свободно вращаться от руки не зацепляя корпус ковша.

Если шнековый снегоуборщик не является насадкой к мотоблоку, то продолжаем собирать конструкцию. Сначала на раме фиксируют крепления для двигателя. Их лучше сделать регулируемые, чтобы выполнять натяжение ременного привода. К нижней части рамы крепят лыжи. Если они деревянные, то для лучшего скольжения поверхность можно оббить пластиком.

Сверху по центру корпуса ковша снегоуборщика вырезают сопло. Отверстие должно строго совпадать с расположением подкидывающих лопаток. К соплу фиксируют патрубок, а на него надевают выбросной рукав для снега.

Готовый ковш снегоуборщика фиксируют болтами к раме с лыжами. Сзади приваривают рукоятку управления. Двигатель тоже прикручивают болтами к раме. На рабочий вал надевают шкив или звездочку, и делают привод со шнеком. Регулирующимися креплениями мотора выполняют натяжку ременной или цепной передачи.

Готовый снегоуборщик перед запуском проворачивают за шнек или шкив рукой. Если все крутится нормально без зацепов, можно попробовать запустит мотор.

Принцип работы снегоуборочной машины

Самодельные машины-уборщики снега для дома имеют тот же принцип работы, что и заводские Хускварна, forte qi jy 50, cmi 163, snow fox sf16353l. Такие самоделки захватывают и перемещают снег с помощью крупного горизонтально закрепленного винта (шнека).

Лопасти шнека приводятся в движение через вращающуюся на подшипниках ось (приводной вал), передающую крутящий момент от двигателя.

Когда агрегат движется вперед, широкий ковш, подобно воронке, набирает снежные массы и направляет их через винты-транспортеры. Расположенные под углом лопасти винтов, вращаясь, размельчают снег и проталкивают его далее, к насосу с механическим приводом, выталкивающим снег из разгрузочного люка наружу.

Пошаговая сборка агрегата

Рама для снегоочистителя является основанием. На ней крепятся все рабочие детали. В общих чертах рама снегоуборочной машины представляет собой прямоугольную установку, сваренную из профиля и уголков. Четких направлений по ее изготовлению дать невозможно, поскольку все будет зависеть от применяемых запчастей.

Предположим, двигатель можно взять от культиватора, бензопилы, или поставить электродвигатель. Для каждого отдельно взятого агрегата потребуется индивидуально изобретать крепление.

Установка рамы для очистителя снега

Если роторный снегоуборщик будет эксплуатироваться в качестве навески на мотоблок, то мотор можно будет не ставить. Следовательно, раму нужно делать короче, чтобы было достаточно места для закрепления только ротора с улиткой.

При конструировании навесного снегоочистителя, на его раму необходимо приварить скобу для обеспечения сцепки с мотоблоком.

Если роторный механизм будет самоходным, то на раме нужно предусмотреть блок крепежа колесной пары. Несамоходную снегоочистительную машину оптимальнее всего поставить на лыжи. Чтобы это осуществить, нужно приварить снизу рамы крепления, а на них зафиксировать деревянные полозья.

Собственноручное производство и монтаж ротора

Наиболее сложным элементом снегоуборщика несомненно является ротор. Главное требование предъявляют к крыльчатке. Она может сожержать от 2-ух до 5-ти лопастей. Впрочем, суть не в том. Их число зависит от субъективных вкусов. Самое главное — проследить, чтобы каждая из лопастей имела одинаковый вес. Иначе возникнет дисбаланс, и устройство будет вихлять.

С такой машиной работать не получится. В момент вращения несбалансированной крыльчатки агрегат будет подскакивать на месте от непреодолимой вибрации. Поэтому грамотно поступит тот, кто не пожалеет денег на заказ деталей на снегоуборочный ротор в специальной мастерской, где есть токарные станки.

Создание своими руками «улитки»

Конфигурация футляра роторного снегоуборщика в чем-то схожа с улиткой, в связи с этим ему и дали такое название. Для его производства потребуется отрезок трубы нужного диаметра протяженностью 15−20 см. Одну сторону у нее наглухо заваривают металлическим листом. Так получат заднюю стенку улитки. Именно к ней нужно будет прикрепить ступицу подшипников ротора. Впереди по бокам кольца приваривают 2 направляющие лопатки.

Вверху кольца прорезают отверстие и вваривают туда патрубок для рукава. Первую часть улитки закрывают одну треть, чтобы снег отводился через рукав, а не летел впереди ротора. Заглушку предпочтительнее делать на шпильках, съемную. Такая система даст возможность быстро добираться до крыльчатки.

Теперь закрепляем ротор внутри улитки. Для этого посередине обратной стенки улитки просверливают отверстие под вал. Ставят ротор на свое место, при этом плотно прижимая к кожуху ступицу подшипников. По проушинам фланца замечают место отверстий для крепежа. Ротор вынимают из кожуха, проделывают сверлением отверстия, после этого устанавливают механизм на место и при помощи болтов стягивают с задней стенкой улитки ступицу.

Так, внутри кожуха получился торчащий вал ротора. На него насаживается крыльчатку и тщательным образом стягивают гайками. С наружной стороны находится выступающий второй конец вала и ступица с подшипниками. На вал насаживают шкив ременной передачи. При предпочтении цепного привода ременному, вместо шкива укрепляют звездочку от мопеда. Ротор готов.

Безоговорочным преимуществом роторной самоделки считается реальность производства снегоочистителя с требуемой шириной захвата, а также значимая экономия денежных средств.

Преимущества и недостатки

обладают

• преимуществами;
• недостатками.

К преимуществам относят:

• высокую производительность при уборке слежавшегося глубокого снега;
• способность справляться с глубоким снегом;
• большую дальность отбрасывания.

К недостаткам относят:

• высокую стоимость;
• очень большой вес;
• очень маленькую рабочую скорость;
• зависимость от ВОМ и гидронасоса транспортного средства;
• невозможность использования в другие сезоны.

Слежавшийся или мокрый глубокий снег очень тяжело убирать с помощью плужных устройств из-за большой массы. Такой снег быстро забивает отвал и взлетает над ним, резко ухудшая обзор.

Попытка уборки такого снега с помощью отвала на низкой скорости приводит к недостаточному разгону снега. Поэтому вместо вылета на обочину, он начинает скапливаться перед плужным устройством.

Шнеки перемалывают снег, а ротор далеко откидывает его. Поэтому максимальная эффективность устройства достигается на той скорости, при которой подача снежной массы к ротору равна его производительности.

Если машина едет слишком быстро, то перегруженный ротор не успевает отбрасывать весь снег и перед агрегатом начинает расти снежная куча, мешающая движению.

Поэтому такие устройства эффективны лишь на очень маленьких скоростях (до 15 километров в час).

Из-за таких ограничений шнекороторные снегоуборочные устройства наиболее эффективны для пробивки дороги по снежной целине, что недоступно никаким другим типам агрегатов.

Шнекороторные агрегаты работают только от вала отбора мощности и гидравлической системы автомобиля.

Эта система управляет подъемом:

• ковша;
• крана;
• кузова.

Поэтому их можно установить лишь на машины, которые изначально оборудованы такой системой.

Попытка установить такой агрегат на обычный грузовик с не откидным кузовом приведет к очень большим затратам.

Придется серьезно потратиться на:

• покупку весьма недешевого агрегата;
• переделку машины.

Ведь необходимо не только установить гидронасос и систему управления, но и внести эти изменения в техпаспорт автомобиля.

Все это ограничивает область применения шнекороторных снегоуборочных навесных устройств.

Ведь тот же снежный отвал можно использовать и летом для разравнивания:

• песка;
• мелкого щебня.

К тому же, средняя стоимость шнекороторного устройства составляет 350 тысяч рублей, что в 2–3 раза дороже снежного отвала.

Технические характеристики

Ширина шнекороторных агрегатов обычно составляет 2,4–2,8 метра, что вполне достаточно для очистки от снега одной полосы.

Высота агрегата может достигать одного метра. Поэтому для уборки более глубокого снега его поднимают, чтобы сначала снять верхний слой, а затем максимально опускают и убирают нижний слой снега.

Масса многих агрегатов достигает 800 килограмм. Такие устройства эффективно очищают снег глубиной до 40–50 сантиметров при скорости движения до 5–10 километров в час.

Дальность отброса снега составляет 5–25 метров и зависит от:

• мощности мотора грузовика или трактора;
• глубины и плотности снега;
• скорости движения.

Схема механического устройства

Устройство снегоуборщика довольно просто и имеет в основе несущую раму. На нее монтируются двигатель, снегозахватывающий ковш, рукоятки.

Главной рабочей деталью является шнек, который, вращаясь, собирает и перемещает снег к крыльчатке, где снежная масса захватывается лопастями и подается сначала в полость механизма, а затем в выбросную трубу.

Схема самодельного снегоуборщика наглядно демонстрирует устройство агрегата.

Самый простой снегоуборщик – одноступенчатый. Захват и отброс снега у снегоуборщиков Чемпион 656, lux 163, Патриот осуществляется только вращающимся шнеком. В двухступенчатых конструкциях шнек дополнен металлической пластинкой-лопаткой (ротором), прикрепленной посередине приводного вала.

Видео: Самодельный роторный уборщик снега

Более подробно о роторном снегоуборщике смотрите на видео:

Эта конструкция применяется для уборки больших объемов снега и обеспечивает его выброс на расстояние до 12 м.

Мощность двигателя определяет тип снегоуборщика:

• Ручной, механический. Двигатель мощностью в 2,5-5 л.с. приводит в действие рабочие детали, а продвижение агрегата идет за счет прилагаемой пользователем физической силы. Снегоуборщик механический своими руками сделать проще всего.
• Любопытно, что “механическим снегоуборщиком” называется также пластиковая лопата с ручкой в виде металлической скобы, снабженная с обратной стороны усиливающими ребрами жесткости, с прикрепленным к лицевой стороне вращающимся шнеком.
• Если держать правильный наклон лопаты, чтобы шнек не висел в воздухе, а именно вращался, такой вариант “мотолопаты” без двигателя весьма эффективен для уборки не утрамбованного снега (до 10 см) на небольших площадях, особенно в труднодоступных местах.

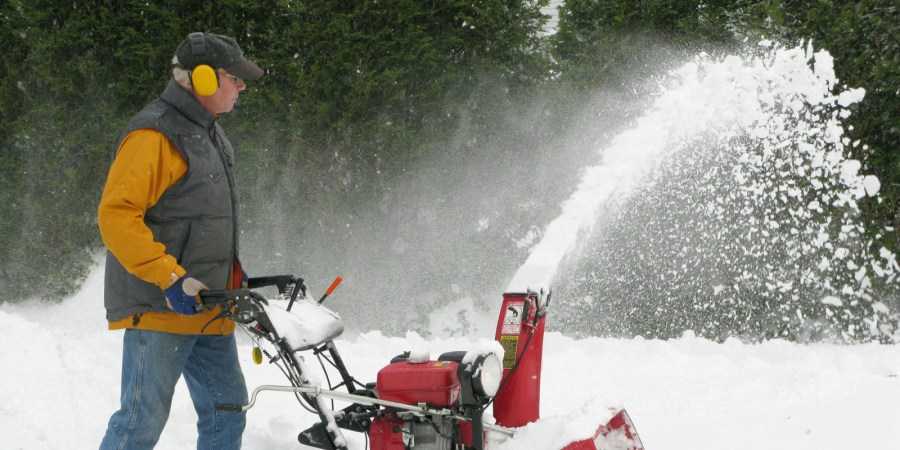

• Самоходный. Достаточно мощный двигатель, от 10 л.с., обеспечивает работу оборудования и движение колес или гусениц.

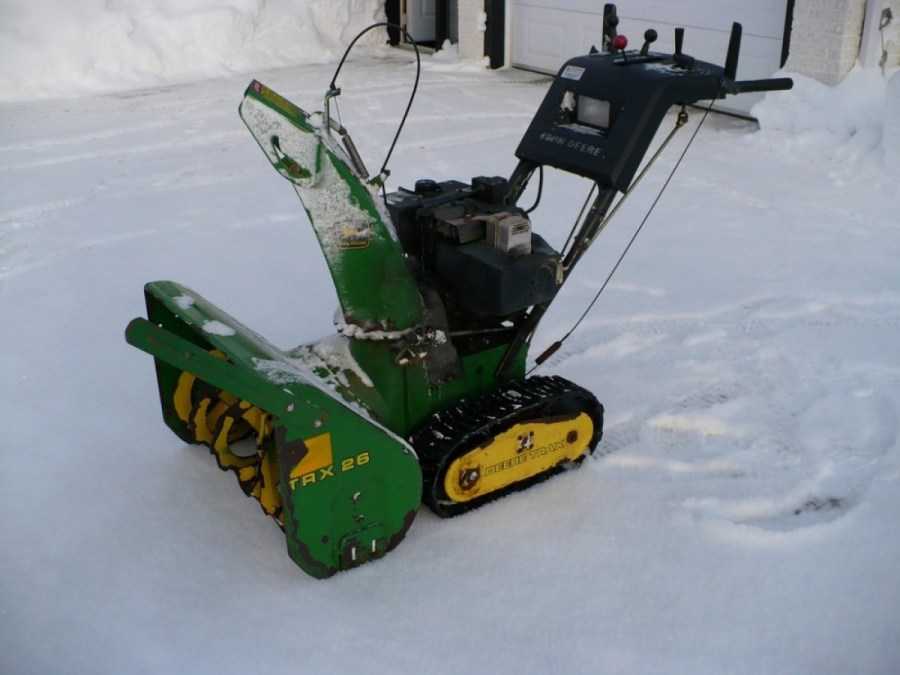

Гусеничная мини-техника

При нагрузке на глубоком снегу предпочтительнее гусеничный ход. Снегоуборщик своими руками на гусеничном ходу несложно сделать из гусеничной радиоуправляемой детской машины. Подойдет и минитрактор на гусеничном ходу.

Такую конструкцию можно оснастить фарами, веб-камерой и управлять ею дистанционно (пультом). Снегоуборочная мини-техника на гусеничном ходу считается наиболее производительной.

Принцип работы устройства

Принцип функционирования одноступенчатого либо шнекового устройства для уборки снега заключается в том, чтобы загребание, измельчение, а также сброс снега проходили посредством вращения шнека. Существует зубчатая и гладкая рабочая кромка шнека: гладкая — для устранения с участка рыхлого снега; зубчатая — для более плотной и обледеневшей кромки снега.

Шнековые машинки чаще всего намного легче шнекороторных и могут быть не только несамоходными. Они представляют собой лопаты на колёсах, которые нужно толкать вперёд, в результате чего они собирают весь снег и отбрасывают его в сторону. Шнек снегочистый запускается с помощью специального электрического либо бензинового двигателя (двухтактного либо четырёхтактного). Такие устройства хороши тем, что они довольно легки в управлении, компактные, мобильные и стоят недорого.

Техника безопасности

Работа со снегоуборщиком может повлечь серьезные травмы в случае пренебрежения правилами безопасности

Поэтому очень важно соблюдать следующие правила

1. Работать с устройством можно только при хорошей видимости.
2. При работе следует одеваться по сезону и обязательно иметь обувь с нескользящей подошвой.
3. Не рекомендуется использоваться шарфы и свободную одежду, которая может попасть в шнек.
4. Необходимо иметь защиту для глаза с боковыми щитками, а также обеспечить защиту ушей.
5. Нельзя пользоваться снегоуборщиком после приема наркотиков, алкоголя или лекарственных препаратов.
6. В зоне уборки не должно быть посторонних и детей.
7. Перед началом работ следует очистить пространство от нежелательных предметов.
8. Нельзя осуществлять запуск и остановку на склоне.
9. Не рекомендуется двигаться спиной.
10. Следует следить за тем, чтобы колеса устройства всегда имели опору, иначе есть риск опрокидывания.
11. Перед началом работы двигатель должен прогреться.
12. При работе на поверхности с камнями нужно следить, чтобы шнек не контактировал с ними.
13. При работе нужно внимательно следить за направлением движения, чтобы остановиться или изменить траекторию при появлении животных или прохожих.
14. Нельзя использовать снегоуборщик при угле наклона более 20 градусов.
15. Запрещено увеличивать скорость движения для более быстрой уборки, это не только может вывести технику из строя, но и привести к травмам.

Стоимость

Мы составили небольшую таблицу, в которую включили некоторые модели шнекороторных, фрезерных и фрезерно-роторных снегоуборщиков. Информация из таблицы поможет вам понять приблизительную стоимость снегоуборщика.

Название или модель агрегата	Тип	Привод шнека и ротора	Цена	Сайт производителя
Снегоочиститель фрезерно-роторный	фрезернороторный	гидромотор и ВОМ	350000	nermz.ru
Снегоочиститель шнекороторный Ураган-2200	шнекороторный	гидромотор и ВОМ	310000	konvend.ru
Су 2.5 «Истребитель Снега»	двухроторный	ВОМ	677000	pmzavod.ru
Снегоочиститель фрезерный Торнадо	двухроторный	ВОМ	245000	agromaksnsk.ru
Шнекороторный снегоочиститель на базе Урал и КАМАЗ	шнекороторный	два гидромотора	460000	dormash-k.com

Если вы хотите приобрести шнекороторный снегоочиститель, но вам нужно очистить небольшую территорию, то рекомендуем приобрести ручной (бытовой) вариант такого агрегата. О них вы можете узнать в данной статье.

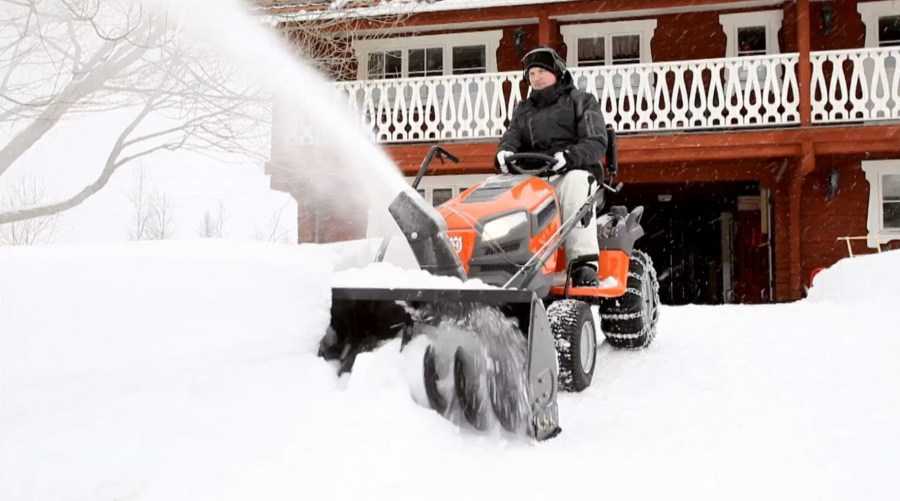

Также есть вариант приобрести навесной шнекороторный снегоочиститель для минитрактора или МТЗ. Такое оборудование менее производительное, но обойдется дешевле. Оно также подойдет для очистки небольших территорий.

Особенности использования с различной техникой

Выбирая шнекороторный снегоочиститель или другое подобное устройство, вы должны понимать, что рабочая скорость транспортного средства не превысит 5 километров в час. А при уборке слежавшегося глубокого снега скорость составит 0,5–2 километра в час.

Ведь двигатель придется держать на близких к средним оборотах, иначе он не сможет обеспечить достаточно энергии для работы шнекороторного механизма снегоуборщика.

Наиболее эффективно работают те агрегаты, которые устроены на тихоходной технике, такой как тракторы.

оптимальном диапазоне оборотов

• снижает расход топлива;
• продлевает срок его службы.

Легкие и тяжелые грузовики обычно не оснащают ВОМ, поэтому на них ставят шнековые устройства, работающие от гидронасоса.

Из-за того, что их производительность меньше, чем у шнекороторных устройств, шнековые агрегаты используют для уборки не слишком глубокого снега.

Это позволяет ехать на первой или второй передаче, благодаря чему снижается нагрузка на двигатель.

Некоторые производители предлагают устройства, предназначенные для очистки территории, лежащей за ограждением.

Такие агрегаты оснащают только:

• шнеком;
• гидравлическим приводом.

Встречаются и агрегаты с задним расположением, но для их работы необходимо двигаться задним ходом, что очень неудобно. Поэтому они не получили широкого распространения.

оставляя на дороге слой толщиной 1–3 сантиметра

Поэтому для максимальной очистки дороги или какого-то пространства необходимо устанавливать на машину еще и щеточное оборудование.

Максимальная эффективность очистки от снега достигается в том случае, если на один автомобиль установлены:

• шнекороторный механизм спереди;
• щеточное оборудование на шасси между колесами;
• оборудование для разбрасывания песка и соли сзади.

Подготовка к консервации и после ее окончания

Подготовка снегоуборочной машины к хранению в теплое время включает целый ряд процедур.

1. Все болты и гайки нужно обработать моторным маслом. Тросики залить жидкостью WD-40.
2. Мотор нужно завести и держать включенным, пока не закончится все топливо.
3. После этого следует оставить устройство с открытым баком для бензина на сутки. При этом накрыть отверстие нужно чистой тряпкой (чтобы внутрь не попал мусор). Держать снегоуборщик нужно в этом время в хорошо проветриваемом помещении. За сутки весь бензин испариться, и можно не опасаться взрыва или возгорания его паров.
4. После осуществляется вышеописанных действий нужно извлечь свечи, а в цилиндр залить 10 мл масла, подходящего для этого двигателя.

А, если есть триммер можно ли его переделать в снегоуборщик?

Да — это возможно, но есть некоторые нюансы. Модели с изогнутой штангой на основе передачи вращения с помощью стального троса не подойдут, поскольку они обладают недостаточной мощностью.

Как согнуть трубу в домашних условиях? Обзор самых эффективных методов (80 фото)

Мангал своими руками – инструкция как сделать из метала и кирпича (100 фото новинок)

Чтобы создать качественный снегоуборщик из триммера потребуется изделие с прямой штангой на основе редуктора и жесткой версии вала, поскольку такая схема обеспечивает достаточную мощность.

Изготавливаем лопатку с помощью листа металла, обладающего размером в 30 х 40 см. Края вырезанной пластины необходимо согнуть до образования бортиков с высотой в 2 см. Туннель для отвода снега приваривается к отверстию подготовленному для этого процесса. Лопатка монтируется снизу. Редуктор необходимо укрепить с помощью болтов, а ротор будет создан с помощью ножа триммера. Теперь вы знаете, как изготовить множество версий помощников для борьбы с зимними осадками. Для их создания потребуется немного времени и подходящие материалы, а сам процесс монтажа не отличается особенной сложностью.

• https://stroy-podskazka.ru/snegouborshchik/svoimi-rukami/
• https://kakpostroit.su/snegouborschik-svoimi-rukami/
• https://machinspec.com/kommunalnaya/snegouborshhik/sdelaj-sam.html
• https://rcycle.net/sneg-i-led/snegouborochnaya-tehnika/promyshlennaya-i-kommunalnaya/shnekorotornye-snegouborshhiki-vidy-modifikatsii
• https://stankiexpert.ru/ehlektroinstrument/snegouborshchik-svoimi-rukami.html
• https://sotka.guru/dachnye-prisposobleniya/snegouborschiki/snegouborochnaya-tehnika-svoimi-rukami-v-domashnih-usloviyah-snegouborschik.html
• https://rcycle.net/sneg-i-led/snegouborochnaya-tehnika/samodelnyj-snegouborshhik-kak-sdelat-snegouborochnuyu-mashinu-svoimi-rukami
• https://machinspec.com/kommunalnaya/snegouborshhik/rotornyj-svoimi-rukami.html
• https://agrognom.ru/inventar/snegouborshhiki/samodelnye-snegouborochnye-mashiny-dlya-doma-svoimi-rukami.html
• https://fermilon.ru/instrumenty-i-tehnika/samodelnyj-shnekovyj-snegouborshhik-svoimi-rukami-chertezhi.html
• http://landshaftdizajn.ru/snegouborshhik-svoimi-rukami/

Особенности конструкции

Снегоуборщик, изготовленный самостоятельно, может иметь довольно разное устройство. Но в любом случае должны быть две основные части: собирающая снег и перекидывающая его в нужное место. В качестве привода в основном используют бензиновые либо электрические моторы. Подбирая конструкцию будущей снегоуборочной машины, необходимо учитывать, насколько большой участок придется очищать. Простейшие модели недостаточно производительны и не всегда справляются с расчисткой прочных наледей, сугробов.

Несмотря на значительную тяжесть таких конструкций, никакой необходимости в физических усилиях для их перемещения нет. Что касается несамоходных снегоочистителей, то они чаще всего применяются для наведения порядка на дорожках в саду, на тротуарах и на плоских крышах.

Маневренность несамоходной техники довольно высока. Но когда требуется удалять плотный, основательно слежавшийся слой, или когда снега много, или когда он влажный, уборка становится весьма затруднительным делом. Мало того, понижается и маневренность аппарата. Чтобы в какой-то мере компенсировать этот момент, требуется использовать максимально легкие детали. Если предпочтение отдано бензиновым моделям, это не так уж принципиально.

Детали и материалы

Если вы решили сделать навесное снегоуборочное оборудование самостоятельно, то рекомендуем вам найти ближайший пункт приемачерного и цветногометаллолома.

На таких приемных пунктах можно найти различные агрегаты со списанной техники, которые подойдут для самодельного снегоуборщика.

Стоимость этих агрегатов будет в сотни раз меньше, чем новых и в десятки раз меньше, чем подержанных.

Хотя им может потребоваться ремонт.

Поэтому мы рекомендуем проверять все агрегаты перед покупкой.

Вот список основных деталейи материалов для изготовления своими руками самодельного снегоуборщика, которые можно приобрести в пунктах приема:

• уголки для создания каркаса;
• металл для обшивки корпуса;
• металл для создания ковша или снегоприемника;
• металл для шнекового механизма;
• ротор снегоотбрасывателя;
• шкивы различного размера;
• шестеренки различного размера;
• редукторы;
• цепные или ременные передачи;
• элементы крепления;
• болты и гайки.
