Допустимая высота бордюра и кто за нее отвечает? поребрик из бордюрного камня

Критерии качества

Их довольно много. Проверяют следующие параметры изделий:

• марку цемента, которая была использована для приготовления раствора;
• материал, из которого произведено армирование;
• прочность сварных соединений;
• невосприимчивость к резким температурным скачкам;
• точность габаритных размеров;
• трещиностойкость;
• категорию поверхности камня;
• класс бетона касательно его прочностных характеристик при сжатии;
• ширину раскрытия раковин и трещин;
• водопоглощение камней (в процентном отношении к массе изделия);
• толщину бетонного слоя, уложенного до арматуры и выполняющего защитную функцию;
• объем воздуха, который был вовлечен в раствор вместе с добавками;
• соответствие марки бетона (в плане морозостойкости) погодным условиям того региона, в котором использованы изделия.

Важно! Если при выборочном контроле обнаружены камни, не соответствующие ГОСТ-у, то всю партию принимают поштучно. Причем, каждое изделие проверяют именно на те показатели, по которым были обнаружены отклонения от нормативного документа. Потребитель, оформивший заказ на изготовление бортовых камней, имеет полное право потребовать документ соответствия изделий ГОСТ

Потребитель, оформивший заказ на изготовление бортовых камней, имеет полное право потребовать документ соответствия изделий ГОСТ.

Изготовление бордюров своими руками: готовим бетон и заливаем формы

Для самостоятельного создания ограждений из бетонного раствора понадобится:

• речной песок;
• цемент;
• пластификатор;
• пигментная добавка (для цветного ограждения);
• отработанное машинное масло.

Технология приготовления состоит из следующих этапов:

1. Цемент, песок и щебень смешиваются в бетономешалке в пропорциях 1:3:4 соответственно. Сначала в бетономешалку засыпается половина порции песка и щебня, перемешивается, затем загружается цемент и полностью остатки щебня с песком. Сухая смесь переваливается в бетономешалке не менее 5 минут.
2. Пластификатор растворяется в воде согласно инструкции и выливается в бетономешалку, затем постепенно заливается вода. Количество воды регулировать до тех пор, пока смесь не приобретет консистенцию вязкой массы.
3. Разведенный в воде пигментный краситель добавить в раствор и перемешивать его еще в течение 5 минут.
4. Форма для бордюров смазывается маслом — впоследствии готовое изделие будет легче вынуть.
5. Полученный раствор заливается в форму и извлекается из нее при схватывании — по истечении не менее 2 суток.

Для повышения плотности и прочности изделий рекомендуется использовать вибростол — в формах с раствором из заливки будет удаляться весь воздух. Для бетонного раствора рекомендуется использовать цемент марок М400 или М500, так конструкция получится намного прочнее. А речной песок желательно просеять перед замешиванием, чтобы удалить примеси глины, которая может снизить прочность бетона.

Для дополнительной прочности в формы, наполовину заполненные раствором, укладывается арматура, которая затем заливается остатками раствора. Окончательно бетонное изделие наберет марочную прочность только через месяц, поэтому раньше монтировать бетонные блоки не рекомендуется.

Правила и требования к процессу

Согласно указанным выше нормативным документам, при монтаже бордюров, должны выполняться следующие регламентные требования:

• Все работы по оформлению ландшафтного дизайна должны вестись, согласно рабочему проекту.
• Степень уплотнения искусственного основания при установке бордюров должна быть не менее 0,98.
• Для фиксации бордюрного ряда требуется присыпка уплетённым грунтом, либо устройство бетонной подушки.
• Работам по монтажу должна предшествовать геодезическая разбивка лицевого канта отбортовки с применением высокоточного оборудования. в данном случае, рекомендуется использовать приборы с привязкой к координатам со спутника.
• Допустимый зазор между бортовыми камнями не должен превышать 3 – 5 мм, в зависимости от категории объекта.
• Отклонение установленного бортового камня от проектных плоскостей должно быть менее 3%.
• При строительстве дорог федерального, регионального или городского значения, бортовой камень должен иметь сертификат, удостоверяющий соответствие требованиям ГОСТ 6665-91 «Камни бетонные и железобетонные. Технические условия».
• Превышение бортового камня над поверхностью проезжей части должно быть не менее 100 – 150 мм для обеспечения безопасности пешеходов.

Помимо указанных требований, при монтаже бортовых камней необходимо соблюдать красные отметки вертикальной планировки, вне зависимости от природного рельефа местности. В ряде случаев, вместо отрывки траншеи, эта операция требует устройства насыпи с её последующим уплотнением.

Технология укладки бортового камня

Технология укладки бортового камня Бордюры (бортовые камни) – это изделия, укладываемые узкой полосой. Используются для отделения проезжей части от тротуара, пешеходной дорожки – от зеленых насаждений, для зонирования сада, организации полос и островков безопасности. В ГОСТе 6665-91 предусмотрен выпуск нескольких типов бортового камня:

• прямого рядового,
• с уширением,
• лотком,
• криволинейного,
• въездного.

Для изготовления этой продукции применяется бетон класса прочности В30 и высокой морозостойкости – от F200. Пример технологической карты на бортовой камень – ltsr.ru/vibropress/bordyurnyy_kamen/.

Виды бортовых камней

Технология укладки бордюра определяется типом изделия.

По функциональному назначению различают:

Дорожные бортовые камни.

Служат для обрамления проезжей части. Имеют наибольшие габариты. Разделяют разные по функциональности зоны дорожного покрытия и защищают пешеходов от наезда автотранспорта. Обычно имеют серый цвет.

Тротуарные изделия.

Востребованы для ограничения пешеходных дорожек. Этот вид бордюра применяется при укладке тротуарной плитки. Предотвращает ее расползание и ограничивает разрастание травы.

Декоративные.

Используются для окаймления цветников, дорожек, площадок на личных участках. Садовые бордюры обычно имеют небольшую толщину и значительную длину, являются элементами ландшафтного дизайна и защищают грунт от расползания из-за талых и ливневых вод.

Необходимые инструменты и материалы

Для проведения работ по укладке бортового камня потребуются:

• строительный уровень,
• рулетка,
• штыковая лопата,
• инструмент для трамбовки,
• колья и шнур для разметки,
• резиновый молоток,
• лом,
• углошлифовальная машинка («болгарка»).

Для замешивания бетонной смеси и/или цементного раствора необходимы: бетономешалка или емкость для приготовления бетона вручную.

Из материалов, помимо самого бордюра, понадобятся:

1. Цемент.
2. Чаще всего используется портландцемент марок М400 или М500.
3. Крупный заполнитель – щебень гравийный, известняковый, гранитный, средней и мелкой фракции (до 40 мм). Понадобится в случае изготовления бетонного или песчано-щебневого основания для бортового камня.
4. Мелкий заполнитель – песок для строительных работ.
5. Вода.

Этапы работ

Укладка бордюра для ограничения плиточного, бетонного или асфальтового покрытия производится до монтажа покрытия. Для определения требуемого количества бортовых камней измеряют длину дорожки и делят это значение на длину бордюрного элемента. Полученное значение округляют в большую сторону. Если планируется обрамление дорожки с двух сторон, то результат вычислений удваивают.

Перед монтажом поребрика выполняют подготовительные мероприятия, которые включают:

1. Разметку будущей траншеи с помощью кольев, на которые натягивают нити. Они показывают уровень расположения верхней грани бордюрного камня.
2. Подготовку траншеи – вручную или с использованием экскаватора с узким ковшом. Ширина траншеи должна быть немного больше толщины бордюрного камня – на 5-7 см с каждой стороны. Глубина – равна сумме подземной части бортового камня и высоте подготовительного слоя, изготавливаемого несколькими способами.
3. Устройство подготовительного слоя.

Варианты изготовления «подушки» под укладку бортового камня:

• Наиболее простой способ – устройство утрамбованного песчаного основания толщиной 30-50 мм. Песок перед трамбовкой смачивают водой. На песчаный слой укладывают мелкофракционный щебень – 30-50 мм. Такой вид основы пригоден для монтажа тонких тротуарных и декоративных бордюрных камней.
• Второй вариант – устройство основания из цементно-песчаного раствора, который укладывают на дно траншеи с выравниванием и уплотнением. На раствор устанавливают бордюрный камень.
• Самой надежной основой является бетонная смесь класса прочности не ниже В15, выкладываемая на песчано-щебневую подушку сплошным слоем или отдельными кучами. Бордюр укладывают на незастывшую бетонную смесь.

Этапы монтажа бордюрных камней:

1. Бетонные элементы опускают в траншею на подготовленное основание с помощью специальных клещей. Тяжелые экземпляры массой по 100-120 кг опускают 2-3 человека.
2. Для установки камня в требуемое положение по горизонтали и вертикали используют резиновые молотки. Твердый инструмент в данном случае не применяют, потому что он может расколоть бетонный элемент.
3. Зазор между камнями оставляют равным 2-3 мм. Впоследствии его заделывают цементным раствором.
4. Пространство между камнем и стенкой траншеи заливают бетонной смесью или засыпают мелкофракционным щебнем, а затем проливают жидким цементно-песчаным раствором.

Вариант #1 – деревянная оградка из колышков

Для многих дачников их загородный участок – настоящее деревянное царство: и дом, и хозяйственные постройки, и баня, и беседка, и даже скамеечки в саду сделаны из дерева. Это не удивительно, потому что древесина – природный материал, который гармонично сочетается с зелеными насаждениями, цветами, каменными дорожками и водоемами. Она отлично подходит для создания любых дачных украшений, в том числе и для изготовления декоративного бордюра для клумбы.

Для оформления клумб используют деревянные элементы различных размеров и форм: небольшие пеньки, колышки из веток, старые доски, остатки брусков

Один из наиболее простых вариантов, доступных даже любителю, – невысокая оградка из колышков различной длины. За основу возьмем светлые деревянные столбики небольшого размера, цвет которых при необходимости можно изменить на более темный или яркий. Этапы создания ограждения из колышков предельно просты.

Подготовка строительного материала

Заготовками могут быть или деревянные бруски одинакового сечения, или толстые прямые ветки, которые необходимо приготовить заранее. С веток убираем кору и распиливаем их на элементы различной длины. Размеры изделий зависят от формы ограждения. В нашем случае это чередующиеся высокие и низкие столбики. Пусть одна часть заготовок будет длиной 0,30 м, вторая – 0,35 м.

Измеряем длину бордюра и высчитываем примерное количество изделий. Каждую деталь тщательно обрабатываем антисептиком или специальным защитным лаком – так бордюр прослужит гораздо дольше.

Заготовки для деревянной оградки найти несложно: если на участке не нашлось поваленных деревьев, можно использовать материалы, оставшиеся после строительства ограды

Выкапывание траншеи по периметру клумбы

Чтобы не озадачивать себя установкой каждого колышка в отдельности, вырываем канавку глубиной около 0,15 м. Для соблюдения точности предварительно намечаем контур ограждения – острым предметом проводим на земле линию.

Вырывая траншею, не нужно делать ее слишком широкой: в узкой канавке колышки будут зафиксированы более жестко и прочно

Установка колышков

Элементы оградки по одному помещаем в траншею и тут же закапываем их, тщательно утрамбовывая грунт. Чередуем – сначала короткий колышек, затем длинный. Если элементы различаются и по толщине, то стараемся чередовать различные заготовки, чтобы оградка в целом выглядела более однородно.

Поочередная установка колышков дает возможность тщательно закрепить со всех сторон каждую заготовку. Для утрамбовки грунта специального инструмента не требуется, достаточно утоптать его ногами

Установив все колышки и закрепив их, можно слегка изменить высоту деталей, используя молоток. Колышки не обязательно должны быть разными по высоте – многим нравятся ровные оградки из одинаковых элементов

Финальное декорирование бордюра

Если светлая древесина плохо сочетается с дизайном окружающих объектов, ее необходимо покрыть краской нужного оттенка: любым тоном коричневого, желтого или серого цветов. Отличный вариант – специальная защитная пропитка, которая одновременно сохраняет древесную структуру.

Чтобы сохранить естественную фактуру древесины, можно использовать прозрачный лак или аналогичное масло, предохраняющее дерево от разбухания, появления плесени и грибка

Технология изготовления

Обычно, тротуарные бордюры изготавливают в заводских условиях, однако технология производства довольно проста, поэтому блоки можно сделать самостоятельно. Такой вариант идеально подойдёт для владельцев приусадебных участков, которые хотят разнообразить ландшафтный дизайн загородного дома.

Технологический процесс начинается с изготовления формы для отливки. Сразу нужно уточнить, что форму можно приобрести в готовом виде — это монолитная конструкция, удобная для заливки и извлекания бетонной смеси. Однако форму можно изготовить самостоятельно, использовав листы фанеры или металла.

Отметим, что для удобства монтажа, одна сторона блока должна иметь небольшой скос. Этого можно добиться, изготовив соответствующую форму или срезать излишки шлейф машиной после схватывания смеси.

Для приготовления смеси, необходимо приготовить цементно-песчаную смесь (пропорция 1:3). Компоненты перемешивают до получения однородной массы.

Затем добавляют щебень в соотношении 3 части камня на 1 долю сухой смеси. В состав добавляют воду, перемешивают, не допуская образования комков.

После этого, смесь заливают в приготовленную форму, предварительно смазав стенки отработанным машинным маслом.

Если планируется делать армированный бордюр, форма заполняется наполовину, затем устанавливается арматура, доливается остаток бетона. Поверхность разравнивают строительным мастерком.

Чтобы можно было извлечь блок, залитая форма должна отстояться в прохладном месте 3-4 дня. После этого блок извлекают, оставляют сушиться на открытом воздухе ещё неделю. По истечении этого срока можно приступать к монтажу.

Виды бетонных бордюров для садовых дорожек

Существует три вида строительных материалов этого типа:

• Тротуарный дорожный камень промышленного производства, изготовленный в соответствии с требованиями ГОСТ 6665-91. «Камни бетонные и железобетонные бортовые. Технические условия».
• Формовой бетонный садовый бордюр, изготовленный своими руками непосредственно на строительной площадке.
• Декоративный бордюр, залитый в опалубку по аналогии с ленточным фундаментом.

Рассмотрим особенности каждого типа подробнее.

Бетонный формовой садовый бордюр ГОСТ 6665-91

Этот тип бордюра выпускается производственными компаниями, специализирующимися на изготовлении ЖБИ и тротуарной плитки. Готовые к установке изделия можно приобрести либо в производственной компании, либо в магазинах строительных материалов.

Технические характеристики садового бордюра:

• Обозначение в соответствии с требованиями ГОСТа: БР 100.20.8 (Бордюр Рядовой 100х20х8 см.).
• Назначение: отделение садово-пешеходных дорожек от газонов и клумб.
• Средняя масса, кг: 40.
• Класс бетона по прочности на сжатие: В22. Соответствует марке бетона М300.
• Размеры садового бетонного бордюра по ГОСТ: длина 1000 см, высота 200 мм, ширина 80 мм. На верхней грани элемента выполнена декоративная фаска 15х15х45 °.
• Материал изготовления: не армированный мелкозернистый бетон.
• Условия твердения бетона: пропаривание при температуре не более 70 градусов Цельсия.
• Средняя цена 1 единицы в розничной продаже: 140-185 руб. плюс доставка.

Формовой бордюр собственного изготовления

Должен соответствовать гостовскому изделию по всем техническим характеристикам, кроме двух факторов: заливка изделий производится в самодельные деревянные формы или покупные полипропиленовые формы, а пропаривание при температуре 70 градусов Цельсия заменяют вибрированием тем или иным способом.

форма для бордюра

Соответственно качество самодельного бордюра несколько хуже, чем элементов заводского изготовления. Для определения целесообразности самостоятельного изготовления, рассчитаем примерную себестоимость бордюрного камня произведенного своими силами. Исходные данные:

• Стоимость формы: 580 рублей.
• Стойкость формы: до 300 циклов заливки.
• Материал заливки: бетон М300;
• Стоимость 1м3 бетона: 3550 руб.
• Объем готового изделия: 0,016 м3.
• Количество единиц получаемых из 1 м3: 1/0,016=62 шт.
• Доля стоимости формы в одной единице: 580/300=1,93 руб.

Примерная себестоимость бордюра собственного изготовления: 3550/62+1,93=59 рублей. Подобная значительная разница в цене изделия заводского и цене самодельного изделия объясняется высокой себестоимостью пропаривания, начислениями на заработную плату, НДС и накладными расходами. Вывод. Если стоит задача получить недорогой садовый бордюр, есть смысл изготовить его своими силами.

Бордюр заливаемый в опалубку

Технология создания бордюра этого вида, аналогична технологии заливки ленточного фундамента. В предварительно отрытую и подготовленную канавку устанавливается опалубка, в которую заливается бордюр.

Опалубка выдерживается в течение 72 часов, демонтируется, готовый бордюр, болгаркой расшивается температурными швами, укрывается полиэтиленовой пленкой и после набора прочности (14-28 суток) готов к эксплуатации.

Преимущества: совмещение процесса изготовления и установки, минимально возможная себестоимость, возможность формирования элементов имеющих любую криволинейность. Недостатки: относительно низкое качество и долговечность, относительно худший внешний вид.

Разновидности

Характеристики бордюрного камня четко определены в стандартах, действующих на территории Российской Федерации. Наша фабрика использует высококачественное оборудование для производства бетонных изделий, что позволяет создавать продукцию в четком соответствии с действующими нормативами.

В нашем ассортименте представлены бордюры таких разновидностей:

• магистральные (ГОСТ 6665-91). Отличаются наибольшими размерами, их длина составляет 1 метр, высота – 300 или 450 мм, а ширина – 150 или 180. Масса в зависимости от размеров колеблется от 120 до 190 килограмм. Они наилучшим образом подходят для обустройства междугородних трасс или автомобильных мостов;
• дорожные. Весят 96 кг, длина и ширина такого бордюрного камня составляет 1000 и 300 мм соответственно. Изготавливаются по тем же нормативам, что и магистральные;
• садовые. Согласно ГОСТ 6665-91 могут быть метровыми или полуметровыми, вес составляет 18 или 36 кг. Широко используются в частном строительстве.

Все эти разновидности представлены в ассортименте нашей компании. Связавшись с представителями нашей компании, вы узнать все подробности о нашей продукции и получить бесплатную консультацию по их применению. Мы поможем подобрать наиболее подходящее изделие для достижения заданных клиентом целей, и предоставим транспортные слуги и помощь квалифицированных специалистов, способных произвести необходимые монтажные работы.

Технология монтажа

При проектировании зоны мощения следует учесть нюансы:

• идеально ровные участки встречаются крайне редко, пользователями дополнительно создаются неровности ландшафта для повышения эстетической ценности дизайна;

• фигурные элементы мощения из бетона являются водонепроницаемым покрытием, с поверхности которого дождевая вода и паводковые стоки отводятся специально изготовленными уклонами;

• поребрик размещается по периметру пешеходной зоны, площадки барбекю, и служит подступенком лестниц внутри подпорных стен, которыми осуществляется террасирование участка;
• бордюр гораздо выше тротуарной плитки, для него нужно выкопать траншеи;
• устанавливаются поребрики на пескобетон.

Поэтому вначале своими силами натягиваются шнуры с учетом уклонов самотека и отрываются траншеи для заглубления бордюрного камня, замешивается бетон из расчета 1 ведро на поребрик длиной 1 м.

Отбивка уровня и изготовление уклонов

В отличие от нахождения верхней точки пола при отделке помещений, технология разбивки участка существенно видоизменяется:

• существующий ландшафт не стремятся выровнять в общей плоскости;
• уклоны тротуарной плитки и поребриков копируют перепады высот местности;
• на узких тропинках создаются только продольные уклоны, на широких дорожках и площадках к ним добавляются уклоны поперечные;
• стоки собираются в точечные дождеприемники или линейные лотки ливневки, расположенные по краю фигурных элементов мощения;

Разметка участка шнурами.

После установки обносок на них натягиваются шнуры по внешнему периметру с учетом ширины поребрика 8 см. Верхняя грань бордюра не должна выступать над брусчаткой, если это не предусмотрено специальным проектом.

При разметке лестниц из брусчатки и невысоких подпорных стен из бордюров монтаж колышков или обносок необходим для каждой ступени отдельно. Для снижения отходов кроя и числа подрезки ФЭМ следует подогнать ширину дорожки под размер тротуарной плитки.

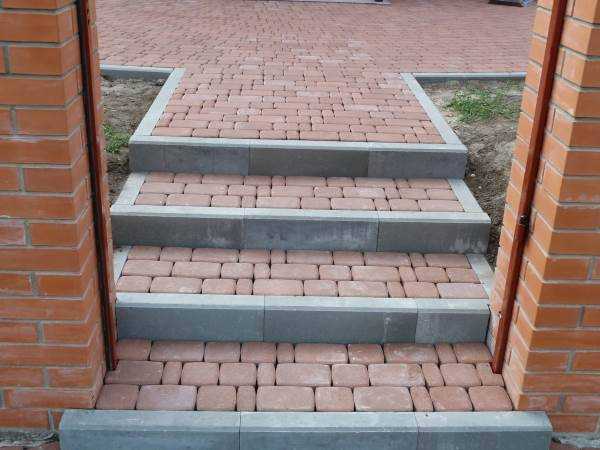

Ступени из бордюра.

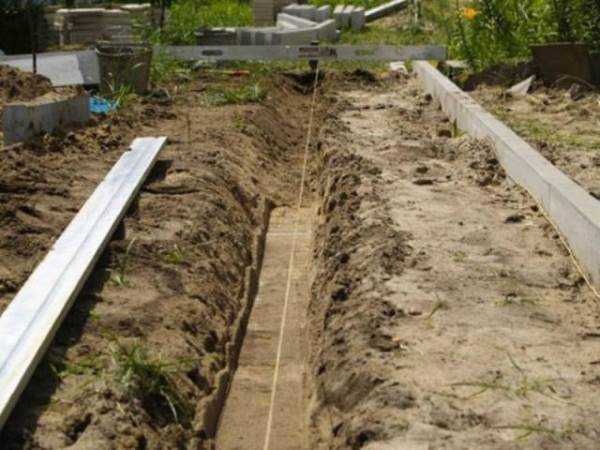

Траншея и подстилающий слой

Поскольку бетонные изделия запрещено устанавливать на плодородный слой, который может просесть после перегнивания содержащейся в нем органики, его снимают с зоны мощения целиком. Глубина получившегося котлована обычно больше, чем толщина брусчатки, но меньше, чем вертикальный размер поребрика. Поэтому необходимо выполнить несколько действий:

• отсыпать дно котлована песком при низком УГВ или щебнем на влажном грунте, оставив до уровня земли 8 – 10 см (5 см контактный слой песка или гранотсева, на который укладывается плитка, плюс толщина самой плитки);
• углубить котлован по периметру траншеями под размер поребрика, 2 см слоя пескобетона, на который он устанавливается, и подстилающего слоя под ним (15 – 20 см).

Нерудный материал нужно уплотнить площадным вибратором (виброплита) или ручной трамбовкой. Не рекомендуется проливать песок ведром/шлангом, лучше обильно смочить его перед укладкой в грунт.

При незначительном увеличении бюджета строительства можно резко повысить ресурс конструкции, если выстелить дно котлована нетканым материалом (дорнит, геотекстиль), исключающим взаимное перемешивание нерудного материала с почвой, прорастание корней сорной травы.

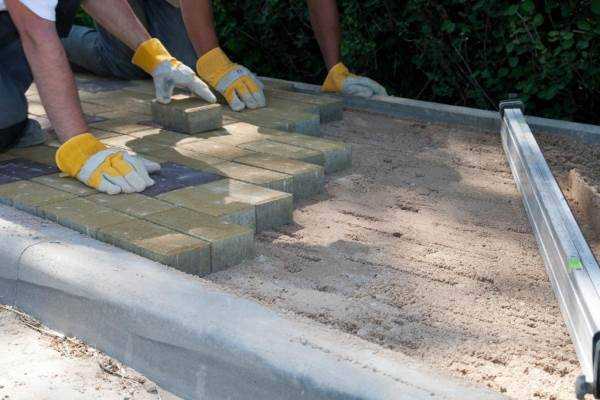

Установка садового бордюра

Классическая технология монтажа бетонных бордюров выглядит следующим образом:

• изготовление постели – пластичный пескобетон укладывается на подстилающий слой, выравнивается кельмой для 2 – 3 элементов максимум;
• монтаж поребрика – выставленный камень осаживается на бетоне резиновой киянкой;
• боковая фиксация – на уложенный бордюр наносится кельмой бетон снаружи и изнутри для образования небольшого уширения в нижней его трети по высоте.

Поребрики устанавливаются по шнуру вплотную друг к другу. Крой осуществляется специальным инструментом – гильотиной либо УШМ с оснасткой по бетону (алмаз, абразив).

Гильотина для раскалывания поребрика.

Производство бордюр и поребриков

Как уже говорилось, существует только две формы, а точней технологии производства. Из которых в дальнейшем можно проследить отличительные свойства и характеристики не только самих изделий, но и отличия между собственно самими типами производства. Итак, существует два способа производства:

1. Вибролитье.
2. Вибропрессование.

Каждый из способов имеет ряд своих недостатков и положительных сторон, отчасти их перечислили в разделе выше. Каких-то особенных правил при производстве нет, отличия можно классифицировать только в зависимости от выбираемого для производства материала. Как понимаете, выбор падает не только на бетон.
