Возведение деревянных перекрытий между этажами: подробная технология строительства

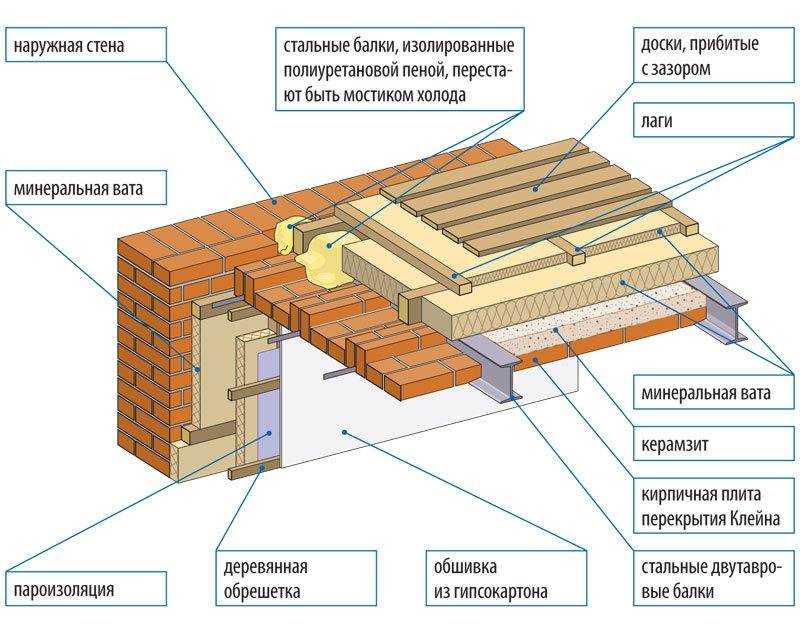

Достоинства и недостатки перекрытия по металлическим балкам

Конструкция с несущими элементами из стального проката обладает рядом достоинств:

• повышенной надежностью;
• высоким запасом прочности;
• длительным ресурсом эксплуатации;
• увеличенной несущей способностью.

Мнение эксперта: Перекрытия по металлическим балкам

В строительстве частного дома наиболее частое применение имеет монолитное перекрытие по металлическим балкам, так как сборное основание требует применения тяжелого крана, а деревянные перекрытия наименее прочные. В любом случае потребуется привлечение специалистов, так как при сборке моноперекрытия самое главное – правильно рассчитать и спроектировать все узлы конструкции.

Наряду с преимуществами, имеются и слабые стороны:

• трудоемкость монтажных работ, связанная с повышенной массой металлоконструкций и необходимостью их транспортировки с помощью специальных устройств;
• необходимость выполнения сложных инженерных расчетов, подтверждающих нагрузочную способность сооружаемых оснований на основе стальных профилей.

К недостаткам также относится подверженность металла воздействию коррозионных процессов, уменьшающих прочность конструкций. Однако с помощью специальных покрытий можно надежно защитить металл, и обеспечить долговечность металлоконструкций на протяжении всего периода эксплуатации здания.

Перекрытия по металлическим балкам очень прочны и надежны

Преимущества двутавровых балок

В отличие от традиционных деревянных балок двутавровые состоят из нескольких элементов, что дает определенные преимущества.

Что такое двутавровая балка перекрытия

Цены на двутавровые балки

Двутавровые балки

За счет того, что полки разнесены далеко друг от друга, двутавр имеет очень большой момент инерции. Если использовать под балки традиционные квадратные брусья и двутавры с одинаковым сечением, то последний держит в семь раз большие усилия на изгиб, а деформация у него в тридцать раз меньше. Вывод – применение по время сборки нагруженных элементов зданий вместо брусьев двутавров позволяет минимум в семь раз уменьшать расход дорогостоящих пиломатериалов, дома стоят значительно дешевле и при этом по прочности намного превосходят традиционные.

По своим характеристикам брус заметно проигрывает двутаврам

К основным преимуществам можно отнести следующие характеристики.

Прочность на изгиб вдоль оси

Мы специально обратили внимание на направление изгибающего усилия, показатели прочности двутавровой балки очень неодинаковы. Максимальное усилие двутавры выдерживают только при определенном направлении изгибающего момента, это всегда надо помнить и учитывать при монтаже

Как только нарушится положение элемента или изменится направление усилия, конструкция резко теряет первоначальную прочность. При правильном положении верхняя полка двутавровой балки должна работать на сжатие, а нижняя на растяжение. Стенка держит лишь незначительные переменные напряжения.

Стабильность геометрических размеров. Деревянный двутавр изготавливается из реек и плиты ОСП, эти материалы соединены таким способом, что изменение размеров в результате колебания влажности невозможно. Плиты ОСП-3 влагоустойчивые и не реагируют на повешение влаги. Это позволяет им компенсировать незначительные колебания параметров реек из натурального дерева. Более дорогие деревянные двутавры изготавливаются из клееной древесины, что исключает даже теоретическую вероятность возникновения деформации. Еще одно преимущество двутавров объясняется законами сопротивления материалов. Такие сечения в тридцать раз устойчивее квадратных, что дает возможность конструкциям не менять геометрию во время эксплуатации.

Оптимальное отношение веса к прочности. Геометрический профиль двутавровых балок позволяет им выдерживать большие нагрузки на изгиб при минимальном весе. Площадь сечения балки примерно в семь раз меньше площади сечения квадрата, выдерживающего такие же нагрузки. За счет этого облегчаются монтажные работы перекрытий, уменьшается количество необходимых дорогостоящих пиломатериалов. Можно назвать еще один плюс – снижение нагрузок на несущие стены и фундаменты, но оно настолько незначительно, что во время расчетов игнорируется.

Технологичность использования. Для монтажа двутавров нет необходимости использовать грузоподъемные механизмы и оборудование. Балки могут перекрывать пролеты длиной шесть метров, при этом никаких дополнительных подпорок не требуется, а прогиб не превышает допустимых значений.

Основные типы перекрытий

Основные виды перекрытий в частном доме:

• Балочные – в качестве несущих элементов выступают балки, пространство между ними заполняется звуко- и теплоизоляционными материалами. Для устройства применяются деревянные, металлические, железобетонные и сборно-монолитные.

  Рисунок 2. Виды балочных перекрытий

• Безбалочные – сооружаются из однородных элементов. К этой категории относятся монолитные и сборные (из заводских плит) железобетонные перекрытия в доме.

  Рисунок 3. Безбалочные конструкции

Также горизонтальные несущие конструкции бывают разных типов по расположению:

• подвальные;
• цокольные;
• межэтажные;
• чердачные.

Толщина перекрытия в частном доме рассчитывается исходя из предполагаемых эксплуатационных нагрузок. Так, минимальная нагрузка на чердачное перекрытие составляет до 105 кг/м2, на межэтажное и цокольное – до 210 кг/м2 (помимо веса самой плиты).

Сборные плиты перекрытия имеют стандартизированные размеры – для частных домов обычно применяются облегченные (ПНО, 3,1 и 1,6ПБ толщиной 160 мм) и стандартные (ПК и ПБ толщиной 220 мм) многопустотные изделия. ПБ производятся по современной технологии безопалубочного формования, а ПК и ПНО – в соответствии со старым опалубочным методом.

Рисунок 4. Применение пустотелых плит для перекрытия зданий

Распространенные виды двутавров

Каждый из производителей выпускает свои разновидности и типы двутавровых балок из дерева.

Основные, соответствующие СНиП, разновидности представлены ниже:

1. Двутавровое изделие серии БП. Применяется в конструкциях межэтажных перекрытий при возведении зданий с пролетами до 9,0 м. Высота варьируется от 190 до 460 мм. Пояс (брус наверху и внизу конструкции) 40×90 мм. Стойка из ОСБ толщиной 12 мм. Предельная длина 9000 мм.
2. Двутавровое изделие серии БС. Применяется в качестве стропил. Диапазон высот выпускаемых изделий 190-410 мм, пояс 40×60, стойка 9.5мм, максимальная длина 8500мм.
3. Стенная стойка серии СС. Применяется для строительства каркасных домов по «канадской» технологии. Играют роль основной стойки для монтажа наружной стены и внутренних перегородок. Выпускаются изделия с высотой от 130 до 250 мм, пояс 40×45, стойка – 9.6 мм, максимальная длина 8500мм.

Усиление железобетонной балки перекрытия

Усиление готовой, находящейся в эксплуатации железобетонной конструкции может потребоваться в следующих системных случаях:

Технический смысл и суть усиления балок перекрытия заключается в увеличении сечения изделия или уменьшении величины нагрузки с помощью возведения дополнительных элементов: колонн (стоек), разгружающих кронштейнов и подкосов, портальных рам.

Увеличение сечения изделия производится с помощью:

Также, строительные и строительно-ремонтные компании используют в своей практике усиления бетонных ЖБИ с помощью обвязки наружной поверхности балки стальным прокатом:

Стоит заметить, что выбор вида усиления балки перекрытия должен осуществляться по результатам обследования объекта и инженерного расчета.

Как избежать в процессе опасных ошибок?

А теперь давайте разберем главные ошибки при изготовлении таких балок.

Ошибка №1. Покупка неподготовленной древесины

Если вы беретесь самостоятельно изготовить изготавить такое основание для перекрытия, помните, что в заводских условиях балки готовят по специальной технологии, используя только калиброванный сухой материал. Это позволяет полностью исключить возникновение перекручивания балок так называемым «вертолетом», которое нередко происходит при применении обычных деревянных балок и досок.

Вам наверняка будет интересно посмотреть на сам процесс заводского изготовления таких балок:

Ошибка №2.  Использование неподходящего клеевого состава

Нельзя для склейки элементов двутавровой балки использовать эпоксидную смолу. У нее достаточно слабая адгезия конкретно в древесине, и придется выжидать немало времени, пока она затвердеет. А вот полиуретановый клей как раз подходит хорошо. Главное преимущество его в том, что он не горит и при этом сам термоактивен. Говоря простым языком, чем выше температура, тем крепче становится само изделие.

И уж точно нельзя использовать в качестве клея ПВА, ведь он совершенно не предусмотрен для применения в таких конструкциях.

Ошибка №3. Неправильное сопряжение балок

Речь идет о перерасходе балок. Дело в том, что в отличие от обычных деревянных балок, двутавры не крепятся внахлест. Для их крепления необходимо приложить балки встык и закрепить при помощи перфорированных пластин. Но не перфорированной лентой, применение которой потом приведет к опрокидыванию балки! Причем место установки перфорированных пластин определяется точными инженерными расчетами.

Ошибка №4. Применение не тех крепежных элементов

Еще одна популярная ошибка – это крепление двутавровых балок к стене и заделка их места монтажной пеной. А на самом деле использовать можно исключительно специальные закладные элементы.

Нельзя также применять слабые кронштейны, ведь после этого уже нельзя будет гарантировать несущую способность такого перекрытия и существует риск обрушения всей конструкции.

Не крепят двутавровые балки также обычными саморезами. Ведь сам по себе саморез – это не конструкционный элемент, и он не рассчитан выдерживать повышенную нагрузку, и используется только для крепления легких и не несущих конструкций.

Обратите внимание и на размер кронштейна, достаточность его высоты. Соотношение высоты кронштейна и балки должно стремиться к единице, то есть быть почти одинаковым

Чем меньше кронштейн – тем хуже.

Ошибка №5. Задействование посторонних элементов

Неправильно также использовать дополнительные элементы, которые не были предусмотрены конструкцией. На самом деле стандартное крепление двутавра достаточно жесткое, и еще как-то закреплять его нет необходимости.

Мы подготовили для вас иллюстрацию, которая поможет разобраться с самыми типичными ошибками монтажа таких балок:

Следуйте нашим советам – и у вас все получится!

Расчет сечения железобетонной балки

Правильно рассчитать железобетонные балки получится, если учитывать основные параметры самого изделия и всей конструкции. К числу базовых показателей, на основе которых выполняют расчет, относят габариты и сечение продукции. Алгоритм расчета железобетонной балки следующий:

• замеры пролета;
• определение прочности;
• подсчет высоты элемента из бетона;
• определение максимального момента;
• вычисление нагрузки на ЖБ балку перекрытия.

Эти параметры определят, какие железобетонные балки подходят для конкретной ситуации. Прямоугольные элементы применяют чаще, подбирая их сечение с учетом числа этажей.

Устройство проемов в перекрытии

Для одноканальной дымовой трубы размер проема будет небольшим, достаточно будет установить 2 распорки между балками. Если же проем должен быть немного шире как показано на рис. 10, то одну из балок в месте проема разрезают и укорачивают. Укороченные балки крепят к поперечным балкам, которые в свою очередь крепятся к соседним несущим балкам перекрытия по обе стороны проема. Дополнительных расчетов для данной ситуации проводить не требуется.

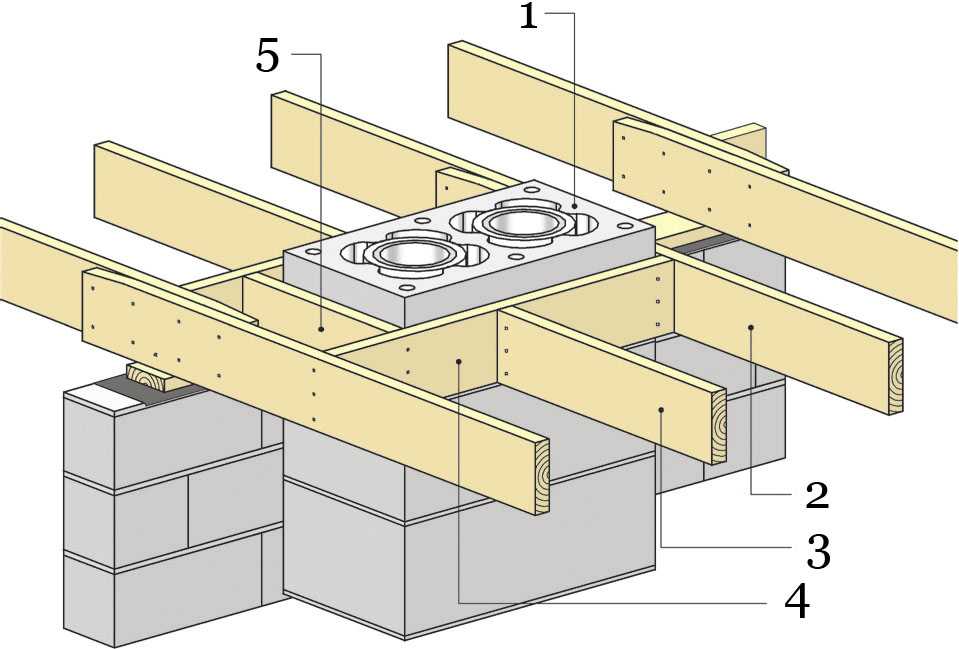

Рис.10. Устройство проема в перекрытии для дымовых или вентиляционных каналов.

1 – Дымовые, вентиляционные каналы2 – Несущая балка перекрытия3 – Укороченная балка перекрытия4 – Поперечная балка 5 – Распорка

Для стандартных лестничных проемов в малоэтажном деревянном домостроении достаточно применить сдвоенные несущие балки с обеих сторон проема и сдвоенные поперечные балки, в том случае если они не опираются на внутреннюю стену.

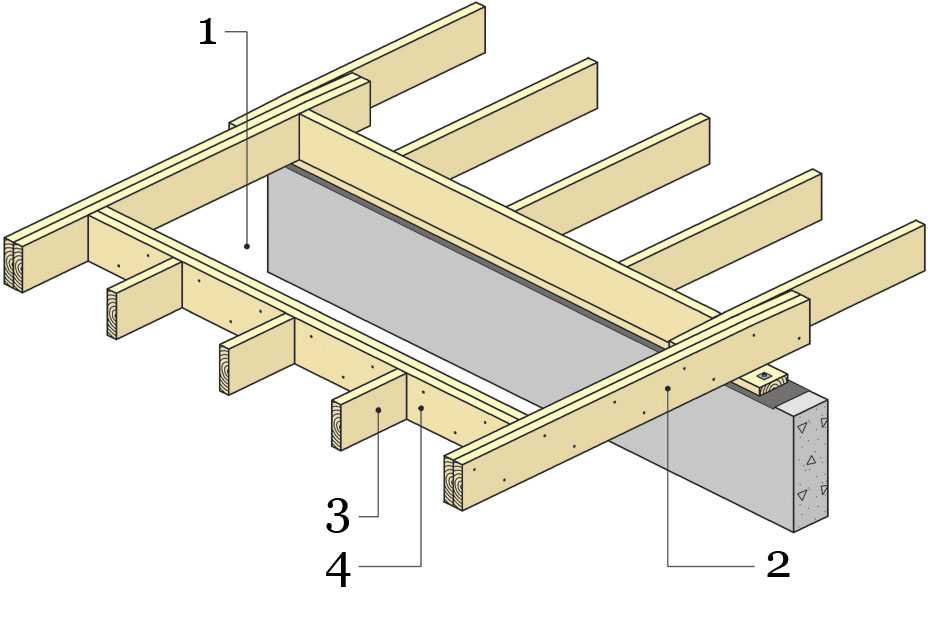

Рис.11. Устройство лестничного проема.

1 – Лестничный проем2 – Сдвоенная балка3 – Укороченная балка4 – Сдвоенная поперечная балка

Во всех остальных случаях необходимо произвести дополнительные инженерные расчеты.

Больше информации о строительстве деревянных каркасных перекрытиях можно узнать в рубрике  «Каркасное перекрытие».

Устройство

По назначению данные конструкции разделяются на следующие виды:

• цокольные,
• межэтажные,
• чердачные.

Цокольные и чердачные перекрытия требуют усиленной теплозащиты в силу высоких перепадов температур. Для межэтажных оборудуется качественная шумоизоляция, если на верхнем этаже будут находиться жилые комнаты. Конструктивно они состоят из следующих элементов:

• балки,
• подшивное перекрытие,
• изоляционные слои,
• накат,

Второй способ устройства деревянных перекрытий: между брусьями укладываются плиты минеральной ваты. Затем поперек них прикрепляются лаги, которые обшиваются накатом. Третий способ выполняют, как 2-ой, но добавляют еще 1 слой лаг и утеплитель между ними. Таким способом осуществляется усиление несущей способности всей конструкции.

Если устанавливаются балки перекрытия в деревянном доме, следует учитывать его усадку в течение года после возведения. Избежать деформации вследствие этого можно следующим способом: сочленения брусьев с наружными стенами закрепляются не жестко, а концы брусьев обрезают под 60º. В кирпичных стенах делают по-другому: в процессе возведения предусматривают специальные гнезда для закладки бруса. Между его концом и кирпичом должна находиться пропитанная битумом подкладка.

При монтаже деревянных перекрытий допускается наращивать балки. Для этого в месте соединения двух брусьев запиливают замок длиной 0,5-1 м. Элементы скрепляют между собой болтами. Конструкция будет более надежной, если концы наращенного бруса расположить на стене фасада. Кроме этого их надо пропитать битумом, а практически незаметное свободное пространство заложить утеплителем.

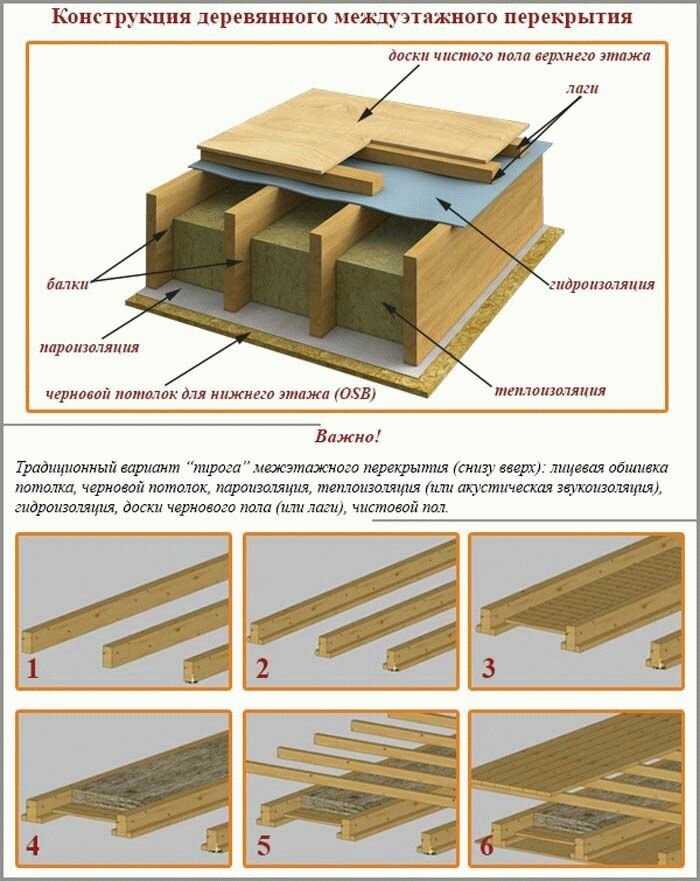

В целом конструкция перекрытия выглядит следующим образом:

• крайние балки располагаются на опорном брусе (мауэрлате) или на верхней металлической обвязке;
• следующие укладываются с шагом минимум 0,5 м (шаг тем меньше, чем больше длина пролета);
• крепление к срубу осуществляется при помощи надставок, прикрепленных болтами;
• между надставками при помощи длинных гвоздей закрепляются вкладыши.

Надставки применяются в случаях, когда уже уложена теплоизоляция, например, плиты минеральной ваты. Монтаж утеплителя снизу вверх осуществить легче и быстрее, поэтому часто используется такой прием. Для надставок берут брус 100 мм.

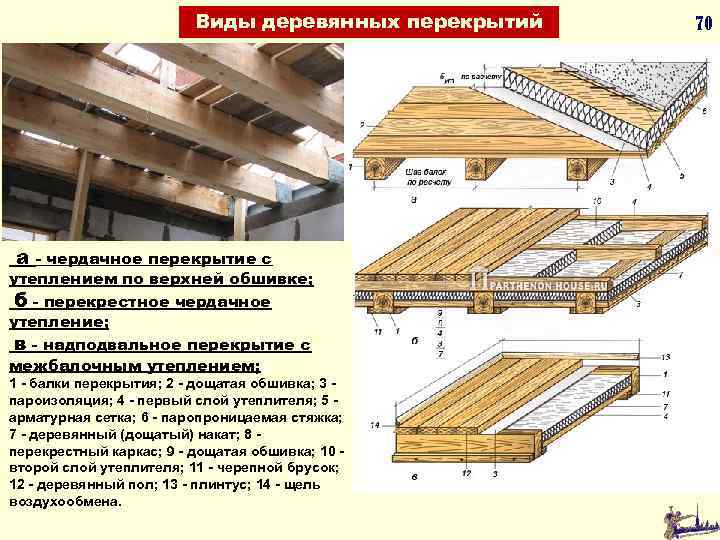

Разновидности деревянных перекрытий

Классический способ монтажа основан на устройстве несущей части из балок и заполнения пустого пространства. Для этого сбивают накат, состоящий из прилегающих плотно друг к другу щитов или досок. Следует отметить, что для работ часто используется не цельный или клееный брус, а деревянная двутавровая балка для перекрытий, отличающаяся легким весом и высокой прочностью. При помощи такой балки можно осуществить быстрый монтаж перекрытий.

Сама конструкция двутавровой балки делает ее отличным материалом для возведения каркасных домов. Таким образом, весь каркас и перекрытия собираются из одного материала, при этом монтаж не требует применения тяжелой техники. Конструкция двутавровой балки состоит из следующих элементов:

• доски-полки из прочной древесины обеспечивают хорошие несущие характеристики;
• пространство между ними занимает плита OSB; она удешевляет себестоимость изделия, уменьшает вес, что благоприятно сказывается на общем весе дома и его давлении на фундамент.

В заключение следует отметить преимущества деревянных перекрытий для частного домостроения. Домовладельцу не надо нанимать тяжелую технику вследствие небольшого веса бруса. Затраты на строительство минимальные, так как брус и доску можно приобрести из хвойных пород. Материал обладает высокими звукоизолирующими и теплосберегающими свойствами. Крепления осуществляются болтами или длинными гвоздями, что также является легким, быстрым и удобным способом монтажа.

Чтобы перекрытие было максимально надежным, следует подбирать точные размеры балок, используемых для работы. Так, например, расчет деревянных балок – неизменная часть работы перед их изготовлением, в расчет при этом берут длину балок и их сечение. Длина как деревянных, так и металлических балочных конструкций, зависит от ширины планируемого перекрытия, а сечение нужно просчитывать в зависимости от шага, нагрузки и длины пролета.

В Интернете можно найти специальные онлайн калькуляторы, помогающие выполнить расчеты онлайн, но далеко не все доверяют калькулятору, поэтому мы расскажем, по каким формулам и как именно производится расчет балок перекрытия.

Безбалочные перекрытия

Безбалочные разновидности перекрытий дома сооружаются в виде монолитных конструкций, а также с применением сборных изделий ЖБИ или специальных балок с блоками-вкладышами, которые укладываются вплотную друг к другу и после укладки монолитятся. Они выполняют одновременно несущие и ограждающие функции.

Монолитные железобетонные

Монолитное перекрытие представляет собой цельную бетонную конструкцию толщиной обычно 150-250 мм, опирающуюся на несущие стены. Такая плита сооружается непосредственно на строительном объекте.

Фото 5. Подготовка опалубки под монолитное перекрытие

Последовательность устройства:

1. Создание съемной опалубки с опорой на вертикальные стойки.
2. Изготовление и установка армирующего каркаса из арматуры 6-12 мм.
3. Заливка опалубки бетоном.

Фото 6. Изготовление армирующего каркаса

Основные преимущества монолитных железобетонных конструкций:

• Возможность перекрытия пролетов сложной конфигурации.
• Отсутствие необходимости заделки швов.
• Не требуется привлечение грузоподъемной строительной техники.
• Повышенная по сравнению с другими видами перекрытий несущая способность.

Фото 7. Бетонирование монолитной конструкции

Но и недостатки у монолита имеются – повышенная трудоемкость работ, большой вес (1 м2 перекрытия толщиной 200 мм весит примерно 500 кг), долгое высыхание бетона и, а также необходимость «ухода» за перекрытием до набора прочности (до 28суток). Также одним из основных минусов является высокая стоимость устройства – более чем на 30 % дороже по сравнению с применением пустотных плит заводского производства.

Сборные железобетонные

Применение пустотных плит считается самым востребованным на сегодня способом устройства перекрытий. Они укладываются вплотную друг к другу, а швы в месте примыканий заделываются раствором или бетоном (в зависимости от их размеров). Изделия производятся в заводских условиях, что гарантирует высокое качество и соответствие фактических характеристик показателям, указанным в сопроводительной документации.

Фото 8. Процесс монтажа железобетонных плит

Достоинства:

• Высокая скорость монтажа за счет привлечения грузоподъемной техники.
• Высокие прочностные характеристики – в продаже имеются изделия с несущей способностью от 300 до 1600 кг/м2.
• Небольшой вес – благодаря наличию продольных технологических пустот в конструкции.
• Нет необходимости ждать набора прочности как в монолите, соответственно сразу же можно приступать к следующему этапу строительства.

Фото 9. Цокольный этаж, перекрытый плитами

К недостаткам можно отнести то, что они производятся стандартных форм и размеров – это затрудняет перекрытие пролетов нестандартной конфигурации. Плиты, изготовленные методом непрерывного безопалубочного формования (ПБ), допускается резать под любым углом от 0 до 180°, но подобные работы лучше производить в заводских условиях.

Виды

Балки прямоугольного сечения (Рис. 1); балки T-образного сечения (Рис. 2); балки L-образного сечения (Рис. 3); прогоны (Рис. 4); балки двутаврового сечения (Рис. 5); двускатные балки двутаврового сечения (Рис. 6). Железобетонная монолитная или сборная конструкция бывает нескольких видов. Классифицируется материал в зависимости от способа изготовления, типа конструкции, области применения.

По способу производства перекрытия бывают:

• сборные балки железобетонные, изготавливаемые в заводских условиях. Отличаются наличием таврового или прямоугольного сечения;
• балки бетонные, производимые непосредственно на стройплощадке. Такой балкой укрепляется монолитная конструкция;
• сборно-монолитная структура, сочетающая в себе особенности двух предыдущих видов.

По типу конструкции балки подразделяют:

• на обычные и решетчатые двускатные плиты;
• односкатные железобетонные перекрытия;
• стропильные с расположенными параллельно рельсовыми креплениями, фиксирующие оборудование.

Такие сборные железобетонные элементы могут быть ломаными или криволинейными. Основная область применения: возведение крепких и надежных пролетов, выдерживающих высокие нагрузки. Как правило, это цеха с крановой спецтехникой, промышленные предприятия, большие складские помещения, с/х комплексы.

В зависимости от сферы применения предлагаются:

• двутавровые конструкции для плит, применяемые для сооружения промышленных и крупнопанельных зданий. Отличаются высокой стоимостью из-за хороших прочностных показателей;
• обвязочные конструкции, предназначенные исключительно для сооружения перемычек проемов между стеновыми массивами;
• подкрановые элементы для балансировки работы подъемных кранов;
• решетчатые материалы для строительства эстакад разного сечения;
• стропильные балки для обустройства кровли одноэтажных зданий;
• фундаментные железобетонные материалы для сооружения качественного ленточного сплошного фундамента.

Сравнительные характеристики

Для наглядности приведем сравнительную таблицу по основным параметрам с аналогичными металлическими и железобетонными изделиями, рассчитанным для площади в 200 квадратных метров. Из таблицы видно, что даст замена тяжелых металлических и железобетонных конструкций на двутавровые балки:

Характеристика	Двутавр деревянный	Доска или брус	Металлический двутавр	Монолитная железобетонная балка
Цена установки перекрытия за кв.м, euro	20	30	60	50
Срок монтажа перекрытий на площади, в днях	4	8	5	18
Требуемое количество людей	4	4	5	5
Потребность в грузоподъемных механизмах	Нет	Нет	Да	Да
Потребность мокрого процесса	Нет	Нет	Нет	Да
Геометрия элементов	Отсутствие усадок, скручивания, скрипов	Возможна усадка, ссыхаемость, растрескивание, скрипы	Отсутствие изменений	Отсутствие изменений
Вес конструкции, кг	45	55	310	370
Требование к проведению подготовительных доп. работ	Нет	Нет	Заделать швы, выровнять углы, оштукатуривание	Выровнять углы, оштукатуривание
Прокладка коммуникационных сетей в перекрытиях	Да	Затрудненно	Нет	Нет

Расчет металлической балки перекрытия

Бывают случаи, когда деревянные балки для междуэтажных или чердачных перекрытий использовать экономически не выгодно. Например, когда пролет слишком большой и поэтому для его перекрытия требуются деревянные балки большого сечения. Или когда у Вас есть хороший знакомый, который торгует не пиломатериалом, а металлопрокатом.

В любом случае не лишним будет знать во сколько может обойтись перекрытие, если использовать металлические балки, а не деревянные. И в этом Вам поможет данный калькулятор. С его помощью можно рассчитать требуемые момент сопротивления и момент инерции, которые для подбора металлических балок для перекрытия по сортаментам из условия прочности и прогиба.

Рассчитывается балка перекрытия на изгиб как однопролетная шарнирно-опертая балка.

Расчет необходимых материалов

Схема устройства монолитного перекрытия на двутаврах.

Объем необходимого раствора на монолитное межэтажное перекрытие высчитывается по формуле площадь*высоту опалубки – 5% (армирование). К примеру, для 100 м² при высоте в 15 см – это будет 15 м³ раствора (итог расчета равен 14,25, но лучше взять немного больше).

Расчет количества армирующего прута: длина*высота*4(обрешетка предполагает под собой 2 сплетенных слоя), т.е. для площадки 10*10 – это будет 400 м.

Расчет прута для скоб (прут на данном месте можно использовать самый простой, гораздо тоньше армирующего) – 0,4*площадь/4, где 0,4 м – это длина прута на 1 шт., каждая из них ставится в центр отдельно взятого квадрата в 4 м².

Расчет количества балок производится индивидуально в зависимости от шага.

При расчете монолитных панелей он производится аналогично, а смущающие распорки можно принять за ноль, т.к. их все равно придется накрывать.

Преимущества и недостатки по сравнению с плитами перекрытия

Деревянные балки могут похвастаться своей легкостью и простотой в установке. Бытует ошибочное мнение, что под легкие перекрытия из дерева не нужен армирующий слой. Это в корне не верно.

Важно!Для газобетонных стен в независимости от вида перекрытия всегда необходим армопояс!

В случае с деревянными перекрытиями его возведение распределит нагрузку от балок по всему периметру стен и предотвратит растрескивание газобетона от точечных нагрузок.

Плюсами деревянных балок являются:

1. Экологичность, так как дерево — это возобновляемый натуральный материал.
2. Небольшая масса.
3. Низкая теплопроводность по сравнению с бетонными конструкциями.
4. Невысокая цена по сравнению с другими видами перекрытий.
5. Большой ассортимент в выборе.
6. Простота установки балок.

Отрицательные стороны у древесины тоже имеются:

1. Недолговечность. Рано или поздно даже самые хорошие перекрытия могут начать гнить.
2. Малопрочность — дерево не сможет выдержать столько веса, сколько смогло бы перекрытие из бетона.
3. Горючесть (натуральные материалы легко воспламеняются).

Важно!Несмотря на такие значительные отрицательные качества, дерево все равно выбирают намного чаще, и вот почему: специальные составы для пропитки древесины смогут продлить срок службы, уберечь от гниения и воспламенения. А малая прочность искореняется благодаря использованию большего количества балок и уменьшения шага прокладки.

Теперь рассмотрим бетонные перекрытия и их недостатки:

Теперь рассмотрим бетонные перекрытия и их недостатки:

1. Первым и наиболее существенные минусом является дороговизна перекрытия из бетона. Мало того, что сами перекрытия стоят недешево, для их установки и перевозки потребуется и специальная техника (кран). Так что и за установку придется выложить определенную денежную сумму. У деревянных перекрытий этот минус отсутствует — установку можно произвести самостоятельно. Если балки небольшие, то достаточно будет и двух-трех человек. Чем они тяжелее и массивнее, тем большее количество людей придется задействовать.
2. Высокий вес. Мы уже говорили, что для монтажа потребуется специальная техника. А ещё потребуется более дорогой фундамент.

Как видите, все недостатки связаны лишь с ценой. Чтобы принять окончательное решение, ознакомьтесь со статьей про плиты перекрытия в газобетонном доме.

Инструменты и расходные материалы

Несмотря на то, что более прочной считается лиственница, она плохо работает на изгиб, поэтому для перекрытий ее стараются не применять, предпочтительным деревом для таких конструкций является древесина хвойных пород

Очень важно, чтобы ее хорошо очистили от коры и обработали антисептиками

Расходные материалы для создания плит перекрытия из дерева:

• подшивка потолочной поверхности фанерой или плитами ОСБ;
• лаги;
• доска;
• деревянные щиты для наката;
• бруски 50*50 мм, для фиксации наката;
• теплоизолятор в основном из группы минераловатных;
• пленка гидрозащитная;
• пленка парозащитная;
• крепеж.

Чтобы выполнить работы, застройщику понадобятся инструменты и приспособления по нижеприведенному списку

• болгарка;
• электродрель с насадками;
• ручная и циркулярная пила;
• электрический шуруповерт;
• обычный молоток;
• рубанок;
• степлер со скобами;
• измерительные инструменты: линейка, уголок, отвес, рулетка и уровень.

Требования и контроль за качеством

Основные аспекты, которые контролируют качество строительного укрепляющего материала, заключены в государственных нормативах, а именно в ГОСТ 20372–2015 «Балки стропильные и подстропильные железобетонные. Технические условия». Существует большой перечень требований к материалу, базовыми считаются:

• Индивидуальный подбор прочностных качеств к каждому типу сооружения. Для сооружений жилищного класса и чердаков выдержка перед механическим давлением 110 кг/м2. Нагрузка на цокольный этаж или междуэтажное перекрытие — 205.
• Жесткостные параметры. Междуэтажный пролет — 1 к 230, для чердачного перекрытия — 1 к 190.
• Шумоизоляционные и теплоизоляционные качества.
• Дополнительные моменты. Иногда рабочий процесс требует манипуляций, включающий обшивку балочных деталей или наполнение межбалочного пространства специфическим заполнителем.

Посмотреть «ГОСТ 20372–2015» или

Максимальная длина деревянной балки перекрытия. Сечение деревянных балок перекрытия

Как показывает практика, сечение балок деревянного перекрытия оказывает существенное влияние на способность балки выдерживать несущую нагрузку. Поэтому, необходимо предварительно выполнить расчет сечения деревянных балок перекрытия.

Деревянные балки перекрытия прямоугольного или квадратного сечения В деревянных домах в качестве межэтажных балок в декоративных целях может использоваться бревно.

Деревянные балки перекрытия круглого сечения (или овального) Как правило используются для устройства чердачных перекрытий. Круглая балка отличаются высокой устойчивостью на изгиб (зависит от диаметра).

Максимальная длина деревянной балки перекрытия из оцилиндрованного бревна составляет 7, 5 м.п.

Деревянные двутавровые балки перекрытия Могут быть изготовлены из массива дерева, или в сочетании ОСБ и фанеры. Активно используются в каркасном строительстве.

Деревянные балки перекрытия прямоугольного или квадратного сечения В деревянных домах в качестве межэтажных балок в декоративных целях может использоваться бревно.

Деревянные балки перекрытия круглого сечения (или овального) Как правило используются для устройства чердачных перекрытий. Круглая балка отличаются высокой устойчивостью на изгиб (зависит от диаметра).

Максимальная длина деревянной балки перекрытия из оцилиндрованного бревна составляет 7, 5 м.п.

Деревянные двутавровые балки перекрытия Могут быть изготовлены из массива дерева, или в сочетании ОСБ и фанеры. Активно используются в каркасном строительстве.

Деревянные двутавровые балки перекрытия

Преимущества деревянных двутавровых балок:

• точные размеры;
• возможность использования на длинных пролетах;
• исключена возможность деформирования;
• малый вес;
• уменьшение мостиков холода;
• возможность закрепить коммуникации;
• возможность монтажа своими руками без привлечения специальной техники;
• широкая сфера применения.

Недостатки:

• высокая стоимость;
• неудобны для утепления плитами.

Правильный подбор сечения деревянной балки должен быть включен в расчетный план, в противном случае, конструкция перекрытия окажется недостаточно или избыточно жесткой (лишняя статья расходов).

Заключение

Деревянные перекрытия между этажами, несмотря на свою многовековую историю, не утратили свою актуальность для частного домостроения и в наши дни. Современные строительные материалы и новые технологические разработки позволяют создавать такие устройства экологический безопасными, крепкими, теплыми и звуконепроницаемыми. Поэтому они успешно могут устанавливаться в домах, возведенных из любого стенового материала.

Деревянные перекрытия, изготовленные по проекту и с соблюдением всех технологических требований, способны качественно и с запасом, принимать и передавать все динамические и статистические нагрузки дома на фундамент, при этом гарантируя проектную конструктивную жесткость здания, а значить и длительный срок его эксплуатации.
