Изготовление монолитного перекрытия в доме

Расчет

Расчеты выполняют с целью того, чтобы понять, какую толщину выбрать для балок, стоек и шага между ними. Каждый материал обладает своей устойчивостью, для металлических балок это один показатель, для целостного бруса другой, для клееного бруса третий. Это же касается толщины фанеры, сорта дерева и т.д.

Для точных расчетов необходимо привлекать специалиста, делать «на глаз» опалубку как минимум нецелесообразно, конструкция может не выдержать вес бетона и просто рухнуть, потрескаться или перекоситься. Как максимум, это небезопасно для самих рабочих.

Готовые расчеты можно сравнить в онлайн калькуляторе, который учитывает все показатели.

Толщина перекрытия создается в пределах 140-250 мм, но может быть и больше (300-400 мм). Оптимальную ширину определяют в зависимости от длины пролета по самой длинной стене. Если для создания перекрытия по балкам в расчет берут именно ширину комнаты, то для монолитного перекрытия – длину. Длина пролета и толщина перекрытия по стандартам 1 к 30. То есть на 1 м пролета берут 3 мм толщины перекрытия.

Шаг между главными стойками также зависит от запланированной толщины перекрытия. В среднем используют промежуток от 1,2 до 1,4 м при условии, что толщина перекрытия не превышает 220 мм. Если перекрытие толще, то шаг нужно уменьшать. Для промежуточных стоек шаг аналогичный. Для данного перекрытия шаг вторичных балок (перпендикулярных основным) будет полметра.

Более точно определить шаг можно, сверившись с таблицей:

Опалубка для монолитного перекрытия своими руками

Плиты перекрытия при монолитном строительстве могут быть изготовлены по заказу на предприятиях ЖБИ, доставлены на площадку и смонтированы с применением крана, согласно правилам укладки перекрытий.

Опалубка для монолитного перекрытия

В тоже время, современные технологии строительства позволяет создать монолитную конструкцию, непосредственно на месте ее расположения. Более сложная задача, поэтому строители используют этот метод, только если нельзя использовать готовые изделия: нестандартная планировка здания, нет возможности задействовать подъемную технику и т.д. Создать монолитную плиту можно так же и своими руками, при соблюдении всех технологий.

Расчет монолитного перекрытия

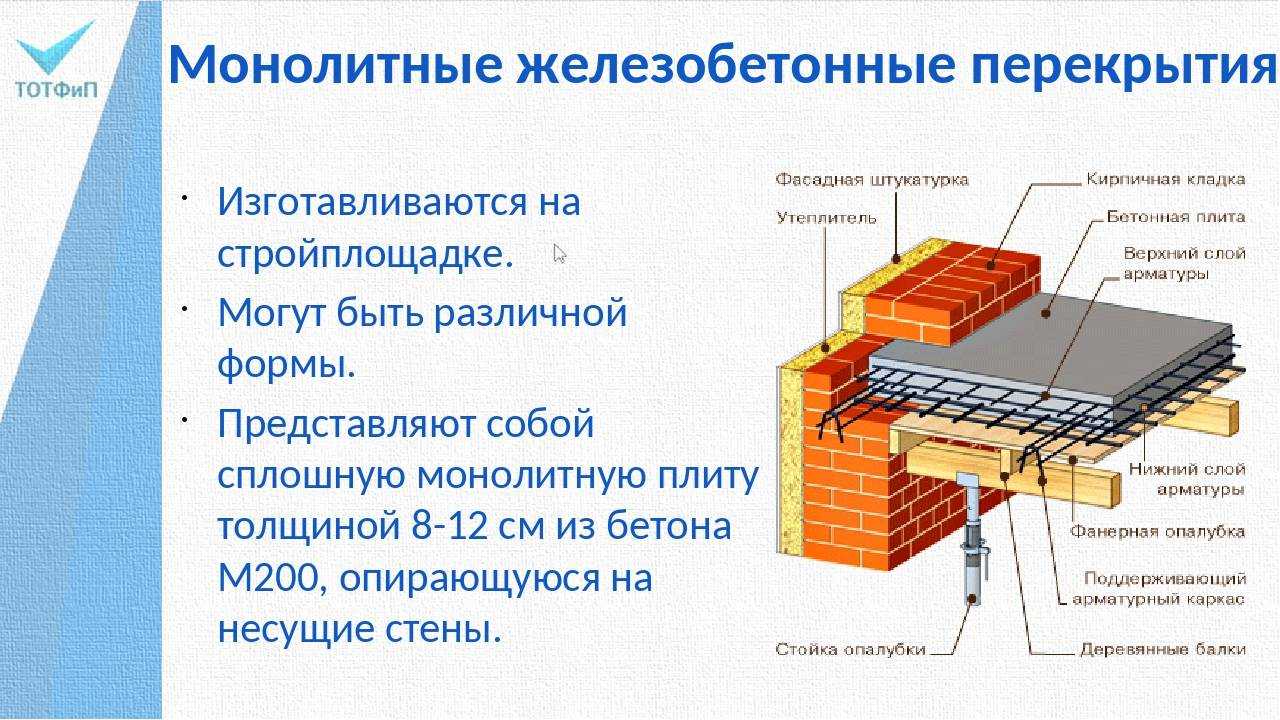

Монолитное перекрытие представляет собой плиту из бетона, армированную железом. Размеры плиты рассчитывают исходя из проектных параметров будущего сооружения.

Можно рассчитать толщину плиты самостоятельно, взяв за основу размер пролета, всегда принимаемого равным самой длинной стене. Соотношение длины и толщины принимают приблизительно 1 к 30, это должна быть минимальная толщина. Для пролета длиной 5 метров минимальная толщина должна быть 170 миллиметров, плюс 2-3 сантиметра для надежности. Максимальную толщину будущего перекрытия рекомендуют в 250 миллиметров. Отсюда следует, что самый длинный пролет, который можно закрыть без дополнительных опор составляет 9-9,5 метров. Более точные расчеты, все же, стоит доверить профессионалам.

Особенности, секреты и нюансы монтажа опалубки

Шаг установки телескопических опор – 1 метр.
Шаг вертикальных стоек из брусьев – 0,5 метра.
Опалубку для монолитного перекрытия можно снимать через 2 недели после заливки.
Фанеру можно заменить ДСП или тонкими досками, в этом случаи внешние поверхности тогда не получатся идеально ровными.
Постелите на фанеру или доски «палубы» полиэтиленовую пленку, тогда после демонтажа дорогие стройматериалы будут «как новые».
Поверхность после заливки нужно регулярно смачивать водой, методом разбрызгивания, так не будет трещин.

Правила армирования перекрытий и заливка бетоном

Укладка арматуры

Заливка бетона

Заливку лучше всего производить автобетононасосом – так заливка пройдет быстро, в один прием, конструкция получится абсолютно монолитной. На бетоне лучше не экономить – купить готовый раствор, либо приготовить самим в бетономешалке, цемент не менее М400. Для лучшего уплотнения по бетону надо обязательно пройтись глубинным вибратором.

Плюсы и минусы

Преимущества данной технологии достаточно очевидны

Создается равномерное давление на стены по всему периметру.
Стоимость монолита меньше готовых ЖБ плит, опалубка плит покрытия разборная, материалы могут использоваться повторно.
Не надо привлекать грузоподъемную технику (кран).
Перекрытие можно сделать нестандартным, практически любой формы, если того требует проект дома.

Главный недостаток технологии перед использованием готовых ЖБИ – затраты времени. Приступать к тяжелым работам на стройке можно только после того, как конструкция окончательно стабилизируется по внутренней структуре, а это срок не менее месяца. Решать, насколько технология выгодна, предпочтительна – только вам самим.

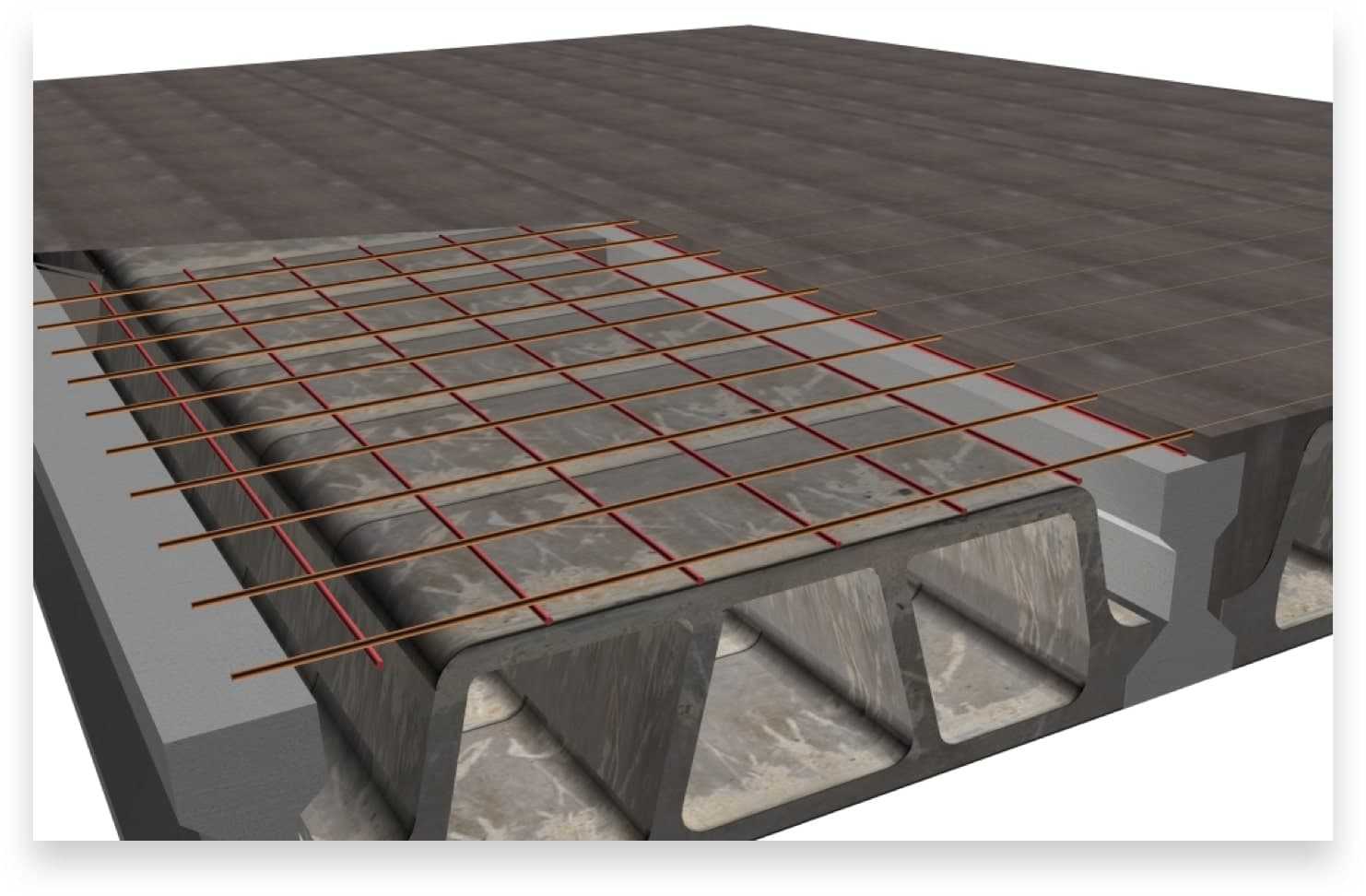

Опалубка перекрытия по профнастилу

Следует упомянуть и еще об одной технологии – создании монолитного перекрытия по профнастилу, которую также не сложно сделать своими руками. Заливка по профилированному листу, который можно использовать как и несъемную опалубку, создает дополнительные ребра жесткости, требует намного меньшего арматуры. В целом, уменьшается расход бетона, хотя такой метод нельзя назвать «бюджетным» из за стоимости профнастила.

Правила укладки перекрытий

Перед началом выполнения любых работ будет нелишним ознакомиться с правилами укладки монолитных плит. Основные рекомендации выглядят следующим образом:

длина пролета может составлять не более 900 см. Именно такой является максимально допустимая длина одной монолитной плиты;
для подъема плит необходимо использовать специальную технику. В соответствии с этим требованием в плиту должны быть вмонтированы петли, зацепившись за которые кран сможет поднять изделие на нужную высоту. Актуально для тех ситуаций, когда плиты покупаются в готовом виде либо изготавливаются самостоятельно, но на земле;
плиты можно укладывать исключительно на предварительно выровненные стены. Никаких существенных перекосов и перепадов быть не должно;
с каждого края плита должна опираться на стену на 9-15 см;
плиты укладываются с обязательной заделкой технологических швов и в целом всех щелей при помощи раствора. «Сухая» укладка недопустима;
в процессе монтажа плит надо постоянно следить за ровностью их укладки. Для проверки используются отвес и уровень;
плиты можно укладывать исключительно на несущие стены. Всевозможные простенки возводятся строго после завершения обустройства перекрытий;
если в монолитном перекрытии нужно сделать люк, его разрешается вырезать исключительно на стыке двух бетонных плит. Обустройство люка в одном ж/б изделии недопустимо;
плиты укладываются с 2-3-сантиметровым зазором.

Если длины одной плиты недостаточно для перекрытия всего пролета, можете воспользоваться одним из двух доступных вариантов:

уложите плиты впритык, оставив зазоры по краям комнаты. В завершении зазоры необходимо будет заполнить бетонными блоками;
уложите плиты не вплотную, а с равномерными промежутками (20-30 мм). В завершении промежутки заделайте бетоном, предварительно закрепив под перекрытиями опалубку, чтобы строительный раствор не проваливался вниз.

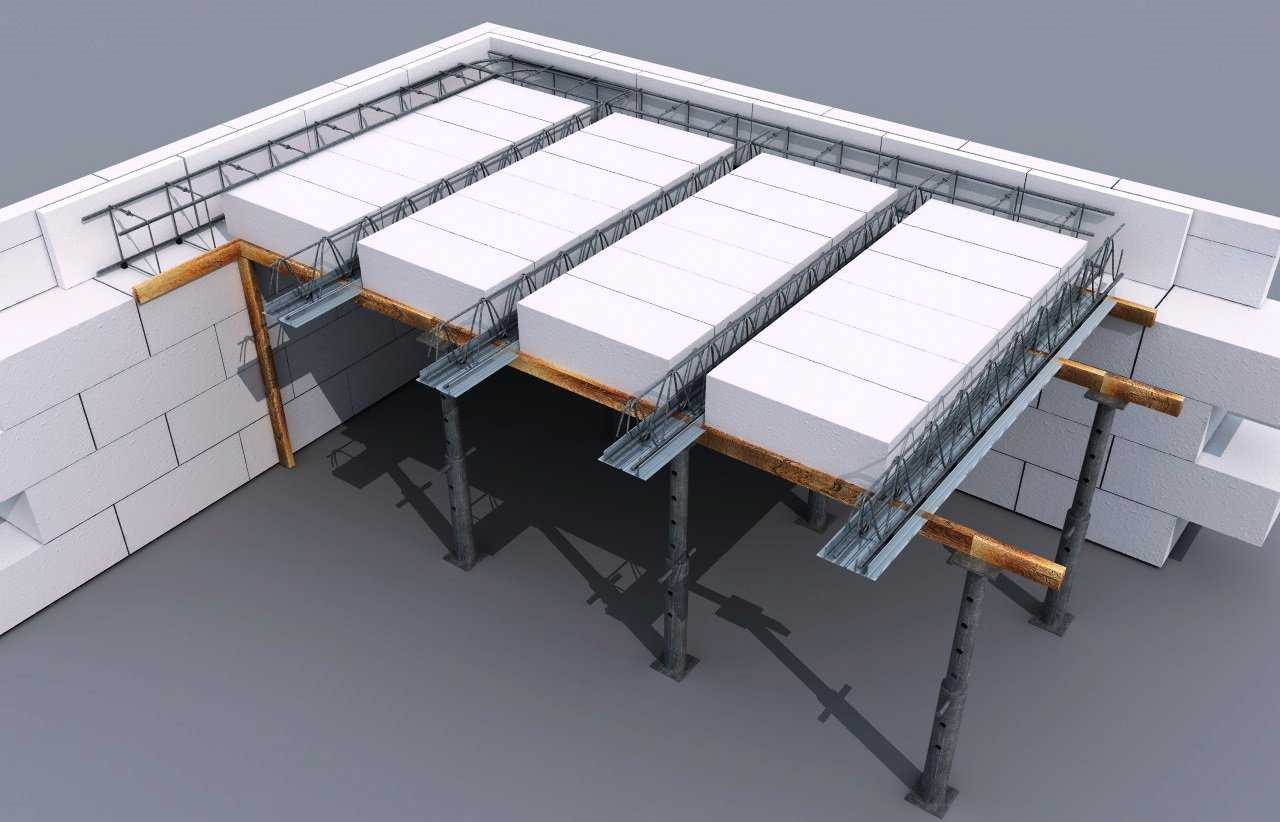

Преимущества сборно-монолитных перекрытий

● Отличное сочетание цены и качества. Это самые бюджетные железобетонные перекрытия. Сборно-монолитные конструкции могут быть дешевле обычных монолитных на 30%. Это достигается в том числе за счёт снижения стоимости работ, поскольку монтаж ведётся очень быстро.

● Высокая скорость возведения, что особенно актуально для тех, кто строит дом своими силами. Балки приходят на объект полностью готовыми к монтажу, под конкретные размеры и конфигурацию перекрываемого проёма. Газобетонные блоки для перекрытий также стандартные. Если под монолитное перекрытие нужно выстраивать съёмную опалубку вместе со вспомогательными материалами, то в сборно-монолитном опалубкой служат блоки и стены, на которые опирается перекрытие.

Кроме того, для монтажа сборно-монолитного перекрытия, как правило, не нужен кран или другие грузоподъёмные механизмы, все работы ведутся вручную (на финальном этапе необходим бетононасос). Вес балки – около 6 кг/ пог.м. Бригада из четырёх человек сооружает сборно-монолитное перекрытие площадью 100 м2 в среднем за 3 дня – от установки балок до бетонирования.

● Возможность монтажа на объектах, где затруднён заезд тяжёлой техники на участок. В этом преимущество сборно-монолитных перекрытий над готовыми пустотными железобетонными плитами. Такие плиты нужно подвозить к стройплощадке и устанавливать на стены с помощью крана. Притом доставить плиты для обустройства больших пролётов проблематично в силу очень большого веса конструкций, необходимых для этого.

В случае газобетонных стен под пустотные плиты придётся выполнять армопояс в кладке по периметру перекрытия: он будет распределять нагрузку от конструкции. К тому же плиты требуется дорабатывать, например, создавать на них монолитные участки с закладными деталями, к которым будет крепиться монолитная межэтажная лестница. Наконец, максимальный диаметр монтажных отверстий под каналы для коммуникаций не может превышать 100 мм. Сборно-монолитные перекрытия лишены всех этих недостатков.

● Полезная несущая способность – 450 кг/м2. Это более чем в два раза превышает требования строительных норм для перекрытий. Сборно-монолитные конструкции жёсткие и устойчивые. Они хорошо защищают от воздушного шума и отвечают требованиям пожарной безопасности.

● Возможность перекрыть безопорные пролёты длиной до 9 м.

● Возможность обустроить проёмы даже сложной формы (с эркерами, выступами и т.п.), а также балконы, консоли и другие элементы.

● Сборно-монолитные – самые лёгкие из железобетонных перекрытий. Их собственный вес – 280 кг/м2.

● Если работы по бетонированию выполнены качественно, то можно не делать бетонную стяжку поверх перекрытия, достаточно лишь тонкослойного наливного пола. Конечно, при условии, что не нужно «прятать» в полу коммуникации, иначе понадобится стяжка. Для сравнения: поверх пустотных плит всегда устраивают стяжку толщиной не менее 30 мм. А это дополнительные работы, затраты денег и времени.

● Удобство доставки: на одной грузовой машине можно привезти балки и блоки в количестве, достаточном для перекрытия пролётов площадью до 200 м2. Кроме того, можно включить блоки для перекрытия и стен в одну доставку.

Отметим ещё несколько особенностей сборно-монолитных перекрытий. Такие конструкции очень удобны для самостройщиков и тех, кто строит дом с помощью бригады, но без детального проекта. Вы обращаетесь в компанию, которая продаёт готовые балки для перекрытий такого типа. Компания, зная размеры и конфигурацию проёма, который нужно перекрыть, сама разрабатывает монтажную схему: количество и размеры балок, карту их установки. Остаётся только смонтировать конструкцию.

Кроме того, монтаж сборно-монолитного перекрытия довольно простой, благодаря чему исключаются многие ошибки, которые можно допустить при устройстве классического монолитного перекрытия.

Ещё нюанс. Сборно-монолитные конструкции часто используют при реконструкции зданий, когда нужно заменить ветхое перекрытие. Удобство в том, что балки и блоки можно поднимать вручную, имеющаяся коробка здания не мешает этому. К тому же расход бетона для такого перекрытия меньше, чем для обычного монолитного, что упрощает бетонирование даже при наличии готовой коробки дома и затруднениях в подаче бетононасоса.

Получить расчет стоимости и купить сборно-монолитные перекрытия можно у официальных дистрибьютеров YTONG

Технология монтажа плит перекрытия

Для монтажа необходимо наличие:

круглопустотных железобетонных плит;
автокрана;
цементного раствора (цемент, вода, песок);
мастерок;
болгарки или автогена;
кувалды;
уровня;
лома;
стальной щетки;
пакли;
гипсового раствора;
известково-гипсового раствора;
теплоизоляционного материала;
сварочного аппарата.

Нельзя сказать, что монтаж плит перекрытия — легкий процесс; наоборот, он считается довольно трудоемким и рискованным.

Любой фундамент не является ровным и гладким, поэтому перед монтажом железобетонных плит перекрытия правильно и целесообразно будет сделать фундамент ровным, например, выложить кирпичный ряд на бетонной основе. Проверить, насколько ровной является поверхность, можно с помощью уровня, нивелира. Положить плиты перекрытия можно только на максимально ровную поверхность, от этого зависит дальнейший срок службы всего здания.

Нужно позаботиться о прочности фундамента, потому что из-за пучения грунта может произойти его деформация, и в независимости от того, насколько ответственно строители подойдут к монтажу и как укладывать будут плиты перекрытия, здание со временем покосится.

Закрепить фундамент можно обычной армированной сеткой, на которую в дальнейшем наносится бетонный раствор и устанавливаются плиты перекрытия. Цемент должен быть не ниже марки 100. Высота цементного слоя должна быть не менее 20 см.

Перед установкой железобетонных плит перекрытия нужно подготовить их.

В случае если на поверхности имеются изъяны, выступы или сколы, их нужно устранить.

Чтобы понять, как класть плиты, предварительно перед установкой и монтажом железобетонных конструкций перекрытия нужно сделать расчет ширины таким образом, чтобы они заняли весь периметр и не оставались незакрытые части. Схема расчета довольно простая.

Перед процессом монтажа выкладывается подложка из бетонной смеси. Укладывать плиты перекрытия возможно только с помощью автокрана, так как вес их достаточной большой. Зацепив за петли железобетонные плиты, их поднимают и кладут на нужное место. Причем в одиночку провести укладку не получится, для этого процесса нужна команда из 3-5 человек. При установке нужно наблюдать за тем, чтобы каждая плита ложилась ровно, все элементы должны максимально прилегать друг к другу. Благодаря тому, что цементная подножка не застывает сразу, плиты еще некоторое время будут подвижны, и исправить неточности установки можно, поправляя их ломом.

Класть плиты перекрытия нужно только на капитальные стены будущего помещения. Монтаж внутренних перегородок и стен проводится после установки плит перекрытий, причем они должны опираться на стену на 12 см. Крепить смежные плиты нужно между собой монтажными петлями. Для укладки лучше использовать цементно-песчаный раствор, он должен быть жидкий, песок тщательно просеянный, иначе даже при попадании мелкого мусора может привести к деформации пола и потолка.

После того как проведена установка плит перекрытия, между ними остаются швы, которые обязательно нужно заделать. С помощью стальной щетки все швы необходимо очистить. Щели между элементами железобетонной конструкции заполняются паклей, заранее смоченной в гипсовом растворе. Слой пакли обязательно утрамбовывается. Когда гипсовая смесь высыхает, увеличивается ее объем, таким образом, пакля максимально прижмется к стенам. После этого щели замазывают известково-гипсовым раствором.

Для этого можно применить минеральную вату, бетонный раствор или забутовочный кирпич.

В любом процессе строительства могут возникнуть форс-мажорные ситуации, например, плиты могут лопнуть, если нарушены правила выгрузки или их неправильно хранили.

Но выбрасывать такой дорогой строительный материал нецелесообразно. Их можно устанавливать на 3 капитальные стены. Либо провести ими монтаж чердачного помещения, в этом месте нагрузка самая минимальная.

Классическое монолитное перекрытие: шаг за шагом

Как можно своими руками изготовить монолитную плиту перекрытия

В строительной литературе можно встретить очень простую формулу, с помощью которой легко рассчитать толщину перекрытия. Берут длину пролета и делят ее на 30. Полученный результат является оптимальной толщиной будущей плиты. Классическая схема армирования плит предполагает размещение рабочих стержней в верхней и в нижней частях плиты. Это перераспределяет нагрузку всей арматуры и упоров из катанки. При толщине плиты менее 80 мм, вполне достаточно будет использовать не арматурный прут, а проволочную сетку. Только нужно сделать так, чтобы она находилась внутри монолита. Для этого сетку приподнимают на 2,3 см над заливаемой поверхностью.

Арматурный прут с ребристой поверхностью

Арматурный прут между собой связывают проволокой или скрепляют сваркой. Первый способ более быстрый и удобный. Для связывания используют специальный крючок, который можно изготовить самостоятельно, а можно приобрести в магазине. В случае, когда плита предполагает толщину около 150 мм или даже больше, потребуется сделать два слоя арматуры. Слои делают друг над другом, скрепляя между собой перемычками. Размер получающихся ячеек должен варьироваться от 150 до 200 мм. Для нормальной прочности при самостоятельном изготовлении плиты перекрытия стоит использовать прут с одинаковым сечением. Чтобы прочность еще больше увеличить, можно привязать арматуру прутьями длиной от 40 до 150 мм к основной конструкции.

Распределение нагрузки на всю конструкцию происходит таким образом, что основная ее доля приходится на нижний слой арматуры. При этом верхний слой подвержен сжимающим воздействиям подобно бетону. Армирование производится путем заливания бетона в опалубку по всей поверхности перекрытия.

В целом весь процесс создания бетонной плиты перекрытия делится на три составляющие: монтаж опалубки, армирование и заливка бетона. Рассмотрим их все.

Создание опалубки

Опалубка для заливки монолитного перекрытия напоминает горизонтальную «палубу» из специальной влагостойкой фанеры, толщина которой 18-25 мм или сколоченной плотно обрезной доски толщиной 40 мм. Устанавливают ее по надежным поддерживающим балкам из деревянного бруса (80-100х100 мм), расположенным горизонтально.

Горизонтальные брусковые балки поддерживаются прочными вертикальными стойками, которые бывают готовыми, специальными (телескопическими) либо приготовленными самостоятельно из цельного бруса 100х100 мм, кругляка, имеющего диаметр 80-100 мм, а также прочных металлических труб или швеллера.

Для определения потребности в материалах для сооружения опалубки, нужно вычислить площадь всего перекрытия и его толщину. Последняя бывает от 10 до 20 см, в зависимости от того, какая ширина пролета и планируемая при будущей эксплуатации нагрузка. Прочность опалубки должна быть такова, чтобы без малейшей деформации выдержать вес бетона и той арматуры, которая будет в него вмурована. При толщине перекрытия в 20 см, вес образующейся плиты составляет около 500 кг на каждый м2. Поверхность опалубки лучше всего делать из обычной или ламинированной 20-миллиметровой фанеры. При использовании фанеры с ламинированным покрытием вы получите идеально гладкий потолок, не требующий большого объема отделочных работ. Высоту установки опалубки определяют с использованием нивелира или строительного уровня. Для этого отбивают горизонтальную линию, которая должна соответствовать высоте будущего перекрытия, по периметру всего пролета.

При использовании телескопических стоек их устанавливают в первую очередь по краям, применяя треноги и унивилки (короны). По стойкам устанавливают балки продольного направления на расстоянии в 2 м. Только после этого можно устанавливать промежуточные стойки. Не обязательно делать треноги на все. Обычно достаточно снабдить этой конструкцией 30 – 40% стоек. Расстояние между промежуточными опорами делают из расчета мощности перекрытия и толщины самих стоек. Усреднено на одну стойку с нагрузкой 900 – 1200 кг должно выделяться не более 1 м2 опалубки.

Схема опалубки для заливки бетонной плиты перекрытия

Если принято решение использовать самодельные стойки, то их длина должна соответствовать высоте установки нижней части продольных балок. Устанавливают самодельные стойки с шагом в 1 м на твердое основание или толстые обрезки доски с достаточной площадью. По продольным лагам помещаются поперечные на расстоянии друг от друга в 0,5 м, а сверху на них укладываются листы толстой фанеры. Верхняя поверхность этой конструкции обязана быть строго горизонтальной и отвечать заранее зафиксированному уровню.

Монолитная плита перекрытия – самостоятельное изготовление

Если производить сравнение монолитной основы с перекрытием, изготовленным из стандартных плит, то цельный вариант обладает комплексом преимуществ:

повышенной прочностью, обусловленной отсутствием стыков и швов в одновременно заливаемой монолитной конструкции;
равномерным распределением усилий на капитальные стены и основание, связанным с особенностями технологии;
возможностью выполнения оригинальной планировки, для которой проблематично подобрать серийные элементы.

Самостоятельное выполнение мероприятий по заливке позволяет сформировать надежное перекрытие без использования подъемного крана и привлечения наемных рабочих.

Самым надежным (но не всегда целесообразным) вариантом междуэтажного перекрытия является монолитное перекрытие

Армирование монолитного перекрытия 20:34

В строительстве, в гражданском или частном строительстве, часто используется армированное монолитное перекрытие. С его помощью обустраиваются ступени, формируется крыльцо, делаются армированные монолитные плиты перекрытия между этажами, а также монолитные плиты покрытия при устройстве эксплуатируемых плоских крыш. Армирование позволяет использовать сразу несколько материалов, делая общую конструкцию максимально прочной и износостойкой.

При армировании монолитных конструкций с помощью опалубки перекрытий, а в частности железобетонного перекрытия сочетаются бетон и металл, они взаимодополняют друг друга. Бетон защищает арматуру, обеспечивая прочную ровную поверхность, которая обладает рядом характеристик – звукоизоляция, теплоизоляция, прочность. Арматура принимает на себя конструктивную нагрузку, защищая бетон от разрушения. В зависимости от того, в каком направлении укладываются стержни, достигаются заданные параметры прочности и устойчивости к нагрузкам.

Обязательно каждое монолитное перекрытие имеет опорную арматуру, которая защищает бетон в пристенной зоне, и венец, который проходит через все несущие конструкции и соединяется с концами арматуры предыдущей монолитной конструкции (стены, колонны, пилоны, балки), для большей прочности и устойчивости всего сооружения.

Армированную сварную сетку из арматуры периодичного профиля диаметром от ф6 мм до ф25 мм, изготовленную в заводских условиях, можно купить в готовом виде. Применение готовых арматурных каркасных сеток в монолитном строительстве, значительно ускоряет процесс армирования монолитного перекрытия. Но при покрытии большого участка придется соединять несколько арматурных плит, что создает дополнительные стыки. Последние значительно уменьшают прочность конструкции, а также создает дополнительные расходы на длину арматуры. Поэтому гораздо лучше провести армирование монолитного перекрытия из отдельных перекрестных стержней арматуры, что позволит получить прочную, монолитную конструкцию перекрытия.

ГОСТ на арматуру периодического профиля скачать

Монтаж опалубки перекрытия балочного типа

Такая система перекрытий предполагает наличие в конструкции монолитных железобетонных балок, воспринимающих основную нагрузку, создаваемую перекрытием. Поэтому устройство опалубки перекрытия такого типа предполагает, кроме всего прочего, установку опалубки для этих балок.

Весь процесс осуществляется следующим образом.

После того, как была закончена заливка колонн, можно приступать к монтажу дна опалубки несущих балок. Они крепятся в специальные пазы, имеющиеся в опалубочной конструкции колонн. Затем осуществляется монтаж поддерживающих эти элементы телескопических стоек, при значительных высотах применяют системы объемной опалубки. Опоры таких систем устанавливаются на специальные треноги, повышающие устойчивость и соединяются между собой ригелями.

После этого можно приступать к установке боковых стенок опалубки балок, которые соединяются между собой и днищем при помощи специальных крепежных элементов. Следующим этапом является установка дополнительных деревянных балок, на которые будет осуществляться настилка палубы. Под данные балки также устанавливаются телескопические опоры.

Установка опалубки для заливки перекрытия завершается монтажом боковых щитов и укладкой армирующего каркаса.

На этом этапе выполняется:

окончательная юстировка конструкции,
проверяется уровень перекрытия,
кроме того, необходимо убедиться в отсутствии провисов и прогибов элементов опалубки.

Монтаж опалубки перекрытий без монолитных несущих балок

Технология установки опалубки в этом случае во многом сходна с работами описанными выше. Она даже несколько упрощена, отпадает необходимость в дополнительных ограждающих конструкциях (для заливки монолитных балок).

СНиП нормирует эти расстояния в соответствии с толщиной перекрытия, то есть его весом:

При высоте перекрытия до 230 мм шаг установки стоек не должен превышать 2 метров.
При увеличении толщины до 280 мм расстояние уменьшается до 1,7 метров.
При более мощных перекрытиях (до 320 м) стойки ставятся через полтора метра.

Следует брать во внимание, что этот шаг стоек опалубки перекрытия является максимально допустимым, поэтому следует монтировать опоры несколько чаще. В качестве щитов, их еще называют палубой перекрытия, применяют разнообразные материалы, в том числе фанеру, пластик, OSB. Учтите тот факт, что для получения качественной поверхности желательно применять ламинированные изделия, кроме того, фанера для опалубки перекрытий должна быть влагостойкой

Учтите тот факт, что для получения качественной поверхности желательно применять ламинированные изделия, кроме того, фанера для опалубки перекрытий должна быть влагостойкой

В качестве щитов, их еще называют палубой перекрытия, применяют разнообразные материалы, в том числе фанеру, пластик, OSB. Учтите тот факт, что для получения качественной поверхности желательно применять ламинированные изделия, кроме того, фанера для опалубки перекрытий должна быть влагостойкой.

Опалубка для перекрытий своими руками

Рассмотрим, как сделать опалубку своими руками. Для изготовления формы под стены и перекрытия используются следующие материалы:

влагостойкая фанера;
профильный лист;
древесина.

Виды опалубок

Горизонтальная опалубка для перекрытий состоит из щитов, расположенных на прочных опорах.

Виды опор:

телескопические легко регулируются по высоте, не составляет труда выставить их в горизонтальный уровень;
объемные стойки имеют невысокую стоимость, применяются для устройства опалубки малой площади;
в качестве опор служат чашечные или клиночные леса.

Стойки устанавливают с шагом не более метра. О том, как делать монолитные бетонные перекрытия, смотрите в этом видео:

Профильный лист в качестве опалубки

Профлист марки Н или НС способен выдержать большие нагрузки

В качестве опалубки перекрытия большой площади лучше всего использовать профлист (марки Н или НС), так как он способен выдержать значительную нагрузку и одновременно служит в качестве арматурного каркаса.

Этапы монтажа:

монтируем несущие металлические балки из швеллера или двутавровой трубы;
крепим профильный лист;
укладываем арматуру;
заливаем бетонный раствор и уплотняем с помощью вибратора. О том, как делать

Фанера в качестве формы под перекрытие

Для опалубки используют влагостойкую фанеру

При воздействии небольшой нагрузки рационально использовать влагостойкую фанеру для опалубки.

Понадобится:

опорные стойки;
несущие деревянные балки;
ламинированная влагостойкая фанера.

Этапы монтажа:

монтируются деревянные балки;
крепятся к балкам с помощью саморезов листы фанеры для опалубки;
монтируется арматура с помощью специальных пластиковых фиксаторов;
укладывается в качестве гидроизоляционного слоя полиэтиленовая пленка;
заливается бетонная плита.

Способы расчета устройства

Схема монолитного мужэтажного перекрытия.

Первым делом стоит рассчитать опалубку. В случае полноценной заливки железобетонного перекрытия расчет производится по формуле площадь+периметр*0,3. Т.о., при условии дома с периметром 10*10 потребуется 100+40*0,3=100+12 м². Если же бетон будет отливаться на балки, то формула изменится лишь в конечной цифре на 0,15-0,2 в зависимости от необходимости: 100+40*0,15=100+6 м².Самим пилить полоски не стоит, лучше заказать уже готовые. Выйдет немного дороже, зато сборные опалубки в таком случае будут отличаться высокой точностью изготовления.

Армирование рассчитывается по следующей формуле: площадь*4*2 + 2%. В случае когда используется технология установки на балки, множитель «*2» не употребляется. Таким образом, для того же дома потребуется 100*4*2+2%=816 м. Последние 5% нужны для изготовления скоб, которые помогут удерживать все армирование на весу. Для этажа, где используется половинчатый монолит, армирование будет равно 408 м.

Объем бетона считается проще всего – площадь*высоту-5% (армирование). Для плиты, установленной на балки, формула полностью аналогична. По итогам 100*0,3-5%=28,5 м³. В расчете на средние автомиксеры – 4 шт. Сам же раствор бетона замешивается в соотношении 1 часть бетона, 3 части песка и столько воды, сколько потребуется.

Балки просчитать сложнее, чем бетон, т.к. нередко их приходится стыковать. Но если подойти к расчету относительно грубо и представить, что стыки получились с нулевыми потерями, но дополнительным разлетом за пределы строения, то идеально использовать по 6 м. В этом случае получается, что рассчитывать надо сборные двойные балки, тогда формула выйдет 10*6*2=120 м (10 балок, каждая из которых состоит из двух по 6 м).

Современные технологии позволяют произвести расчет устройства плиты из бетона вплоть до последнего гвоздя. Так при изготовлении опалубки гвозди вбиваются попарно через каждые 0,5 м по всему периметру. Вертикальная опалубка имеет всего 0,3 м, но, тем не менее, для этого места потребуется дополнительная прочность, из-за чего будет вбито по 2 пары в каждое ребро. Итого на возведение опалубки для одного этажа потребуется 40*2*2+4*4=176 шт.

Серия и маркировка

Законодательство однозначно определяет серии и маркировку абсолютно всех железобетонных балок. Эти обозначения являются обязательными к нанесению на готовый продукт. Эта информация может указываться в сопроводительной документации. Зачастую для сооружения каркаса применяют бетонные профили с прямоугольным сечением. Они имеют маркировку Р. ЧИТАТЬ Как своими руками подготовить и залить пол в гараже бетоном

У однополочных типов конструкции стоит обозначение РО. При заказе двухполочного бетонного элемента маркировка на изделии или в техническом паспорте должна иметь вид РД. Если конструктивное решение не предусматривает наличия полки, то такая продукция обозначается буквами РБ. Для создания железобетонного балкона применяют балки, имеющие маркировку РКП.

Современные изделия отличаются между собой по типу, размеру и форме. Самыми популярными на сегодняшний день являются конструкции, предназначенные для создания фундамента и стропильной системы. Стропильная балка нужна для возведения крыши. Любые виды и типы железобетонных изделий имеют высокие эксплуатационные показатели, огнестойкость. Они не требуют особого ухода, а также ЖБИ относительно просто устанавливать.
