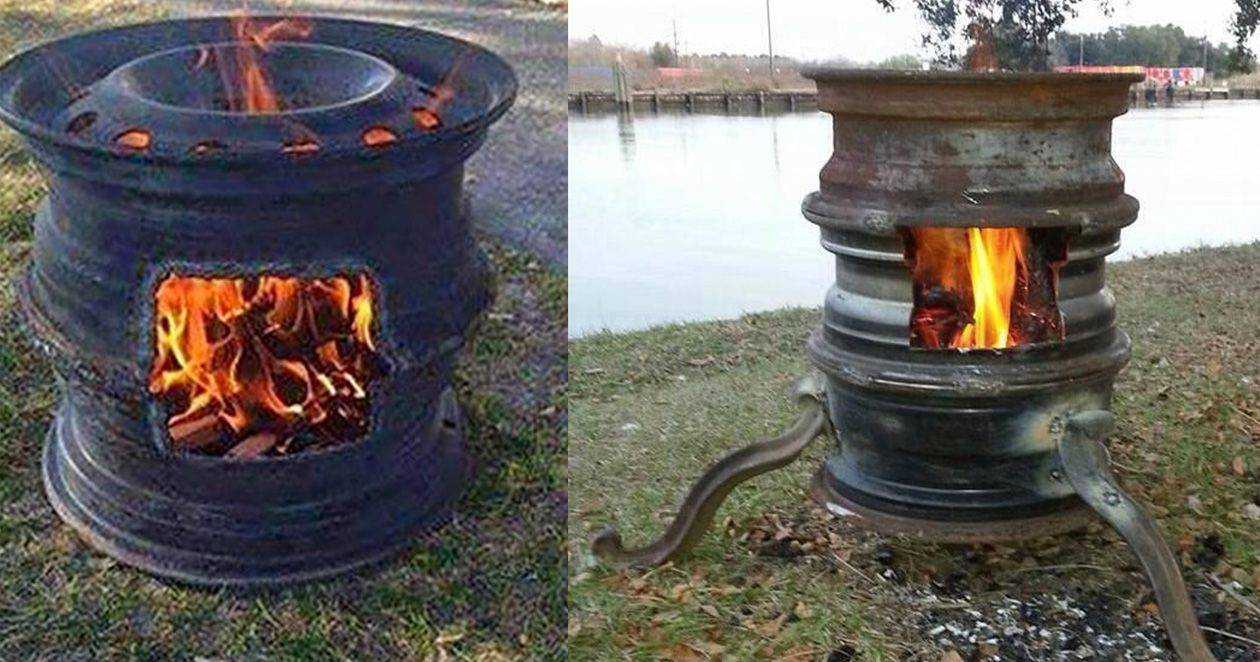

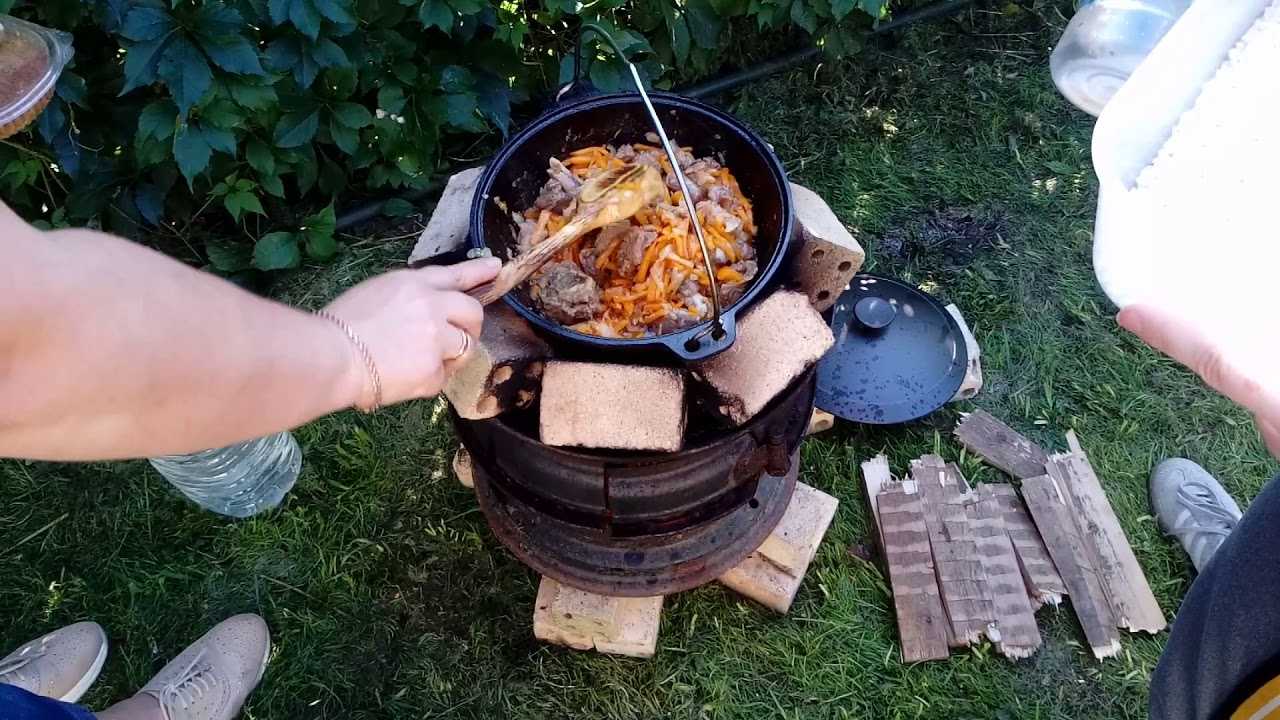

Печка из колесных дисков своими руками для бани и шашлыка

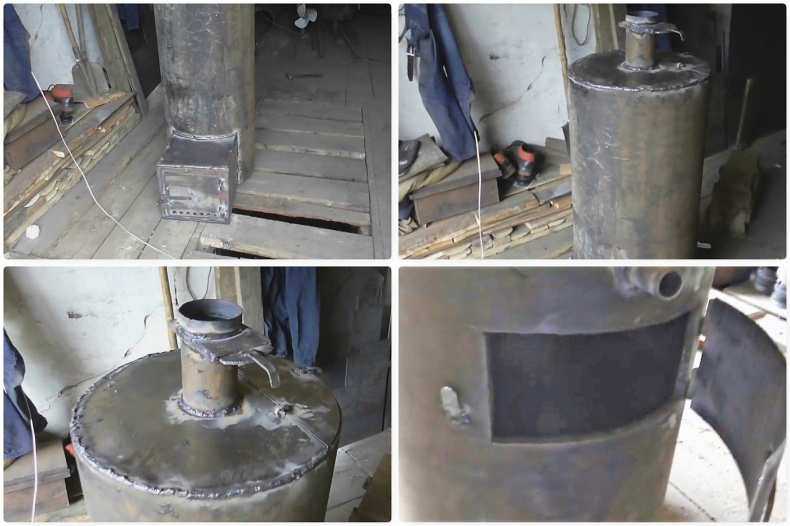

Вертикальное расположение печи

Если соблюдается такой принцип расположения, то колосники должны находиться непосредственно над каменкой. По диаметру печка соответствует тому калибру, который выбирается для трубы.

Алгоритм монтажа следующий:

От трубы предстоит отрезать порядка восьмидесяти сантиметров. Края хорошо зачищаются;
Днище соответствующего диаметра приваривается к основной части;
Поддувный проем проделывается снизу;
Монтаж колосников проводится по уровню выше, чем отверстие;
Над колосниками необходимо вырезать щелку для топки;
Отверстие для дымоходной части выполняется сверху печи;
Дверцы, подогнанные по размерам, присоединяются к проемам.

Когда все работы завершены, остается отшлифовать готовое изделие, а затем красятся.

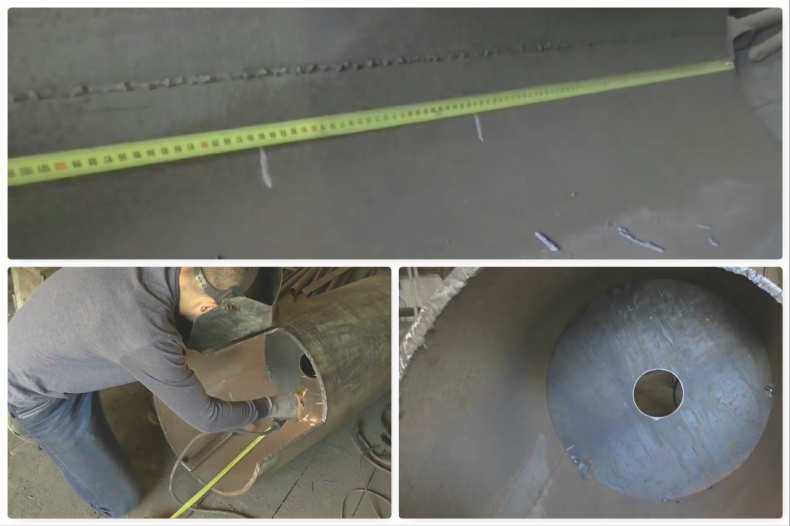

Сборка самодельной печи-каменки

Сборка печи-каменки из металла своими руками включает в себя следующие действия:

труба делится на две части по 0,9 и 0,7 м соответственно;
поддувало лучше делать у самого дня трубы, чтобы было проще убирать золу. Для этого сделайте в трубе отверстие диаметром 20 на 5 см. Полученный вследствие вырезания кусок металла не выбрасывайте – из него можно сделать дверцу. Выше поддувала нужно вырезать отверстие для погружения топлива. Старайтесь не повредить металл при работе;
с наружной части трубы приварите петли и ушки для защелок, а сами защелки на дверцы. Установите дверцы для поддувала и места загрузки;
вырежьте круг из листа диаметром 0,7 м и отверстие для колосниковой решетки посередине него. Если вам не удалось ее приобрести готовую, то изготовьте самодельную из стального прута. Круг нужно приварить изнутри несколько выше поддувала. Наша топка готова;
сделайте с обратной стороны трубы вырез для полива камней и установите дверцу;
сделайте конструкцию для укладки камней из металлических прутьев. Размеры следует подбирать исходя из средних размеров камней, которые вы планируете засыпать в печь;
засыпьте внутрь камни. Затем вырежьте еще один круг с 0,7 мм диаметром, просверлите в нем дымоходное отверстие, чтобы оно располагалось вблизи дальней стены печки. Приварите сначала трубу, затем к бункеру дымоходный круг;
приварите к большому куску трубы небольшой, сделайте в баке отверстие для крана и приварите;
вырезаем еще один круг и делим на две разные части. В той, которая больше размером, делаем отверстие дымохода, и прикладываем ее поверх всего сооружений и привариваем отверстие;
закрепляем меньший отрезок при помощи петель, затем через него будет набираться вода в бак.

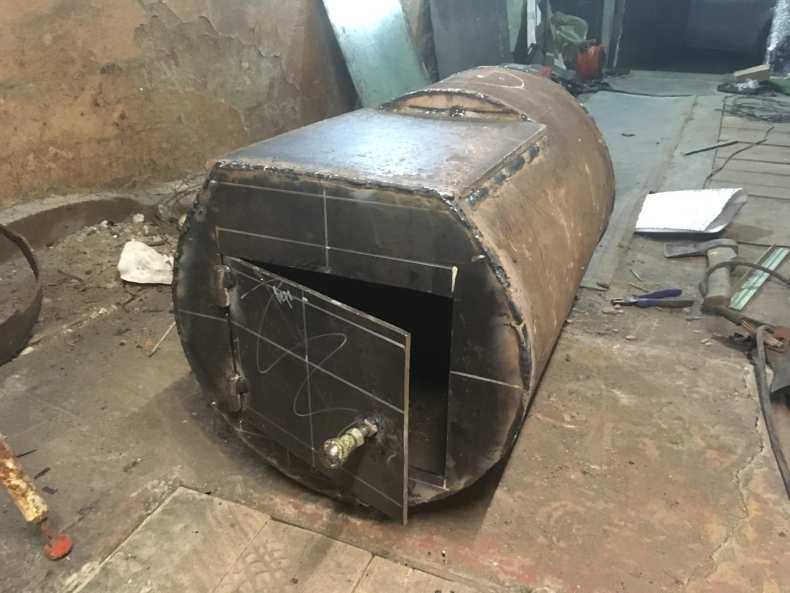

Горизонтальное расположение печи

Отличается такой тип конструкции выносом из парильни топки. Ее обычно располагают в предбаннике, поэтому разжигать печку получается не только проще, но и быстрее. Единственное условие – места для установки печи должно быть достаточно.

Порядок проведения работ:

Также как и в первом случае, отрезается от трубы кусок, размер которого составляет восемьдесят сантиметров. После чего необходимо отшлифовать проемы;
Колосник выполняется из листа металла, соответствующем, прямоугольнику с необходимыми размерами. Середина вырезается так, чтобы край остался достаточной ширины;
Привариваются металлические прутья;
Готовая часть колосника монтируется в корпус;
Для закрытия печи с задней стороны потребуется прямоугольник из металла. Когда есть потребность в каменке, то припуск при раскрое добавляется больше;
Для фасада подбирается такой же лист, в котором предстоит вырезать два отверстия. Одно для поддува, другое для топки;
Выполненная форма должна быть присоединена к трубе с передней стороны;
Наверх корпусной части делается отверстие в форме квадрата. Размер его составляет двенадцать на двенадцать сантиметров для дымохода;
Подготовленные дверки прикрепляются.

До того, как приступить к покраске, предварительно стоит провести очистку поверхности, как от ржавчины, так от образовавшегося налета. После окрашивания первый раз печка протапливается на открытом пространстве.

Из чего состоит печь-каменка

Металлическая каменка состоит из таких элементов, как:

камера для топлива;
бункер с камнями;
бак для жидкости.

Первый элемент нужен для горения топлива. Для его сооружения потребуется дверца для загрузки топлива и отверстие для воздуха, иными словами, поддувало. Каждый раз из топливника следует вовремя убирать золу посредством зольника – такой решетки.

Из топливника жар постепенно перемещается в каменный бункер. Он нужен для обеспечения теплообмена, камни при этом выкладываются на решетку, которая служит соединением между двумя элементами печи. Бункеры могут быть открытыми и закрытыми. Чтобы в бункере можно было менять камни и наливать туда воду, следует установить сбоку специальную дверцу.

И последний элемент конструкции – это бак для воды. Ее можно наливать через верх, а если есть необходимость обеспечения слива теплой воды, можно приварить к нему кран в нижней части. Также он оснащается дымоходом, чтобы продукты горения могли быть быстро отведены.

Правила пожарной безопасности при обустройстве самодельных печей

Печь, изготовленная из автомобильных старых дисков, создает тепло с помощью инфракрасного излучения. Для трансформации инфракрасного потока в тепло потребуется сделать обшивку для печи из металлических листов. Их закрепляют на расстоянии от 7 до 10 см от нагревателя. Такой же размер зазора между полом и печью.

Есть общие правила по безопасной эксплуатации банных печей из дисков:

На полу расположить плиту из бетона или железа. При этом данное сооружение должно выходить за края печи более 60-ти см в четырех направлениях. Это поможет исключить возможность пожара при выпадении уголька или другого топлива.
Дымоход и печь из металла не должны касаться воспламеняющихся легко и быстро материалов. Рекомендуется использовать в этом случае специальные прокладки для изоляции.
Перед тем как растопить печь, нужно обязательно проверять тягу в каналах. При ее отсутствии — немного прогреть дымоход либо прочистить дымоходы, зольник.
Нельзя использовать разжигатели в жидкой форме, потому что они могут легко послужить причиной выброса огня в помещение из топки.

Оптимальный вариант изготовления «бочки» из дисков

Печка горизонтального типа ничем не отличается от банных каменок и буржуек, изготовленных из водопроводных труб большого диаметра или пропановых баллонов. Для изготовления самой простой печи из дисков необходимо подобрать три камазовских обода.

Два оставляют без изменений, третий подвергают дополнительной обрезке и удаляют фланцевую стенку. Проще говоря, необходимо вырезать кислородным резаком или мощной болгаркой дно диска, оставить один лишь обод. Внутри обода укладывают металлическую решетку колосников и приваривают к стенкам диска.

Торцы двух оставшихся колес заваривают толстолистовым металлом, толщиной не менее 5 мм. На один из дисков наваривают навесы и оборудуют дверцей, в нижней части оставляют отверстие для чистки зольника печки. Обычно для этих целей используют выдвижной лоток из металла или секторную задвижку. Печь для бани должна в обязательном порядке оборудоваться заслонкой для поддувала.

В третий диск врезают фланец для дымохода, после чего все три элемента укладывают стопкой на металлической подставке, выравнивают и проваривают стыки между кольцами. Наиболее ценным в данной конструкции является простота и легкость установки. Печку можно установить в бане безо всякого фундамента. Достаточно уложить на пол лист стали на теплоизоляционной подложке, и можно монтировать печь.

Такая схема идеально подойдет для установки в небольшой бане на даче. По завершению сезона конструкцию весом чуть более 100 кг можно увезти или убрать на хранение.

Как правильно сложить печь буржуйку?

Самостоятельно правильно сложить кирпичную печь-буржуйку под силу даже новичку. Для этого нужно знать и соблюдать простые правила, которые pechnoy.guru предоставит ниже.

Схема и чертеж

Ниже рассмотрим, как своими руками сложить печку буржуйку из кирпича. Чертеж и размеры можно посмотреть на фото №1:

Фото№1 — чертеж буржуйки из кирпича своими руками

Порядовая раскладка кирпичей печи-буржуйки из показана на фото №2:

Фото №2 — порядовая раскладка кирпичей (схема)

С материалами и конструкцией печи мы определились, раствор готов. Устройства фундамента такая конструкция не требует. Для комфортной и безопасной работы, отопление нужно размещать, соблюдая все нормы пожарной безопасности. Выбрав место, стелем два слоя гидроизоляции. Сверху делаем подготовку из песка, толщиной 10 мм. Приступаем к кладке:

Сверху, без раствора, кладем кирпич (смотри фото №2, первый ряд). Строго контролируем горизонтальность с помощью уровня.
Устанавливаем дверку для поддувала. Закрепляем ее с помощью проволоки и оборачиваем асбестовым шнуром.
Продолжаем кладку (смотри фото №2, ряд №1).
Дальше идет шамотный кирпич (см. фото №2). Над ним будут установлены колосники.
Прямо над поддувалом ставим колосники.
Следующий ряд ставим на ложок. Сзади стенку кладем без раствора (выбивные кирпичи).
Устанавливаем дверь топки. Закрепляем ее с помощью проволоки и кирпичей.
Поверх кладем ряд на постель по контуру четвертого.
Следующий — снова на ложок. Сзади ставим 2 кирпича.
Сверху ряд должен перекрыть топочную дверцу и закончиться на 130 мм выше ее.
Продолжаем кладку, немного смещая кирпичи назад. Перед этим укладываем асбестовый шнур, на который установим варочную плиту.
Формирование дымовой трубы начнем со следующего ряда. Конструкцией предусмотрена установка насадной трубы из жести иди гофрированного алюминия. Труба не должна быть тяжелой. Иначе может сместиться центр тяжести.
На одиннадцатом ряду ставим задвижку для регулирования потока воздуха. Не забываем уплотнить ее асбестовым шнуром и замазать глиной.
Далее в четверик кладем дымовую трубу, которую стыкуем с металлической. Труба должна стоять строго вертикально и не откланяться в сторону. Для большей устойчивости, ее следует перекрыть тремя рядами кирпича.
Удаляем вышибные кирпичи, которые мы ставили на 4 ряду, чистим дымоход от мусора.
Теперь печь следует побелить. Известка пойдет любая. Специалисты рекомендуют добавить синьку и немного молока. Так побелка не будет темнеть и отлетать.
Устанавливаем металлический лист перед топкой.
Устанавливаем плинтус.

Пример готовой буржуйки из кирпича

Сушка

Причина появления трещин — избыточная влага в кирпичах, поэтому печь нужно тщательно просушить. Есть два этапа сушки: естественный и принудительный.

Естественная сушка длится не менее пяти суток. Все дверцы должны быть полностью открыты. Для повышения интенсивности процесса, поставьте перед топкой вентилятор или засуньте в нее и включите обычную электрическую лампу накаливания (только не энергосберегающую). Полностью высушить печь этим методом не удастся, поэтому переходим к следующему этапу.
Принудительная сушка производится за счет сжигания сухих дров. Проводят такую топку один раз в 24 часа. Топить следует только мелкими сухими поленьями. Приоткройте дверь поддувала и откройте наполовину заглушку.

Когда дрова прогорят, неплотно прикройте поддувало. А верхнюю заглушку закройте, оставив 1-2 см. Когда угли прогорят, откройте все каналы. Такую топку проводите в течении недели. В первый день сжигают около 2 кг дров. Далее каждый день прибавляйте 1 кг.

Изготовление дверцы для топки

Этот элемент является самым сложным во всей конструкции. В следующей таблице приведены унифицированные размеры печных дверок:

Размер	Поддувальные, прочистные дверки, мм	Проемы под топочные дверки, мм
длина	25	25	25	30	25
ширина	130	130	250	250	250
высота	70	140	210	280	140

Дверь для топки изготавливаем по чертежам, представленным на фото №3:

Фото №3 — чертеж дверки для топки и прочистной камеры

Обшивка металлом

Кирпичную буржуйку можно дополнительно обшить металлом. Получим металлическую буржуйку со всеми плюсами, но без минусов (кроме веса). Такая конструкция предохранит печь от растрескивания и сколов. Это значительно повысит срок службы. Для этого потребуется листовой металл, толщиной 4-6 мм. Процесс не представляет особой сложности. Металлический лист размечают, нужные детали вырезают «болгаркой» или резаком. Дальше проводят облицовку и соединяют с помощью сварки и металлического уголка.

Такая конструкция не только долговечна, но более безопасна. Однако, требует дополнительных расходов и трудозатрат.

Усовершенствования для самодельной печи ля бани из баллона

Топка самодельной печи из газового баллона показала, что от корпуса идет очень сильный жар. Есть два варианта: сделать сверху большую сетку для камней или обложить печку кирпичным экраном. Решено сделать сверху каменку. Ее сварили аз арматуры 14 диаметра.

Сетка для камней на банной печи из газового баллона

Как вы видите, чтобы защитить от жара стенку из бревен, сложили кирпичную стенку в полкирпича. Высота ее — не ниже закладки камней.

Даже при наличии сверху каменки, дымовая труба во время топки раскаляется сильно. По этому поводу есть тоже варианты:

Сделать дымовой на трубе сетку для камней. Этим вы увеличите инерционность печи, после прогорания дров в бане будет долго тепло. Еще уберется жесткое тепло, а также температура дымовых газов станет ниже, а это повысит пожарную безопасность. Конструкция видна на фото, использовать можно сетку с толщиной проволока 3-4 мм или сварить ее из тонкого прутка.
Сделать на трубе теплообменник. Он может быть в нескольких вариантах:
- Водяная рубашка. Сделать вокруг трубы герметичный бак с двумя патрубками, которые подключить к выносному баку с водой (можно запитать пару радиаторов водяного отопления).
- Просто теплообменник для увеличения теплосъема. Вокруг трубы просто наваривается еще один баллон, только длинный и узкий типа кислородного. За счет большей площади повышается отдача тепла.
- Змеевик на трубе. Вместо водяной рубашки вокруг трубы можно накрутить несколько витков трубы, желательно, медной, по которой пустить воду к выносному баку.
Использовать трубу как парогенератор. Если труба у вас из высококачественной нержавейки, на нее можно плескать воду и получать отличный пар. Ее температура часто бывает порядка 500°C, чего достаточно для получения хорошего пара.
Отличная идея есть у производителя печей Ферингер. В свой конвектор на трубе они наливают кипяток. При топке печи он, понятное дело, испаряется. Пар проходит вдоль трубы по воздуховодам, одновременно охлаждая трубу и быстро прогревая парилку (влажный воздух может переносить больше тепла, чем сухой).

Принцип работы конвектора на трубе у Ферингера

Зольник в такой конструкции, как описана выше неудобен: чистить его придется кочергой, выгребая угли в какую-то емкость. Не самый лучший вариант. Выдвижной в этом плане удобнее. Он же еще используется как регулятор интенсивности горения. Нагоняют температуру при открытом зольнике, горение идет активно. После достижения заданных параметров, зольник задвигают, воздуха поступает мало, горение почти затухает.

Схема печи из баллона с выдвижным зольником и теплообменником

Регулировка горения при помощи зольного ящика — грубая. Сделать тонкую регулировку можно приварив на дверку металлический стакан с шиберной заслонкой. Поворотом шибера вы увеличиваете/уменьшаете количество воздуха и интенсивность горения плавно, добиваясь именно того режима, который вам необходим в данный момент.

Пример дверки с шибером

Эта идея взята у печей Булерьян. Она проста и эффективна. Несколько фото устройств регулировки подачи воздуха в топку есть ниже.

Как можно сделать шибер на дверке

Обратите внимание, что диск шиберной заслонки обязательно делают или меньшего диаметра, чем внутренний диаметр стакана (на 5-10%) или вырезают в нем часть (сектор, срезают часть круга). Это условие обязательно. Так обеспечивается минимальная тяга, а она обязательна для безопасности: уносит продукты сгорания, не давая людям угореть

Так обеспечивается минимальная тяга, а она обязательна для безопасности: уносит продукты сгорания, не давая людям угореть.

Конструктивные особенности печи из колесных дисков

Печь для бани своими руками из старых машинных дисков – оптимальный вариант. По сравнению с металлическими магазинными печами, они дешевы, просты в конструкции и способны прослужить не меньший срок, чем покупные печки.

Особенности конструкции печи:

Небольшой размер.
Простота сборки.
Используемый материал крепкий, прочный устойчивый к повреждениям.
Круглая форма колес – оптимальная форма для банной печи.
Для растопки летом требуется всего пара поленьев (предпочтение стоит отдавать заранее приготовленным дровам из дуба).
Печь быстро остывает: в зимние холода процесс остывания печи занимает примерно 2 часа.
Во время топки можно мыться в бане, так как в этой конструкции отсутствует накопление угарного газа.
Возможность использовать разный материал для растопки бани.

Благодаря разной величине колес, можно выбрать размер будущей печи. Если требуется банная печь приличного объема, то идеальный вариант – печь для бани из дисков любой модели грузового автомобиля.

Монтаж трубчатого агрегата в парилке

Рисунок 5. Чертёж трубчатой печи

Чтобы грамотно сделать печь из трубы своими руками, нужно следовать определённой схеме:

Кромки корпуса подрезают углошлифовальной машинкой так, чтобы на выходе оказались боковины, расположенные строго под прямым углом относительно оси корпуса. Формируют фаску под боковины.

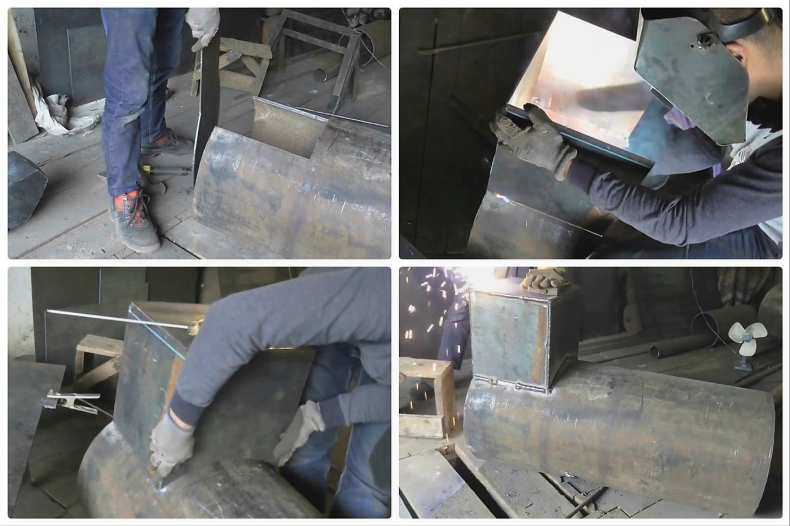

Металл зачищают от ржавого налёта и в трубе монтируют металлопрофиль, служащий опорой чугунной решётке (или решётке из стальной арматуры).
Если, согласно рекомендации, зольник делают обособленной коробкой, следующий шаг – формирование коробчатого элемента и приваривание его к внутренней части корпуса. На этой же стадии вертикально приваривают заготовленные стенки. На фронтальной стенке делают отверстие под загрузочную камеру. В альтернативном варианте можно просто приварить дверки зольника и топливника.
Монтируют гидробак и ёмкость для камней.
Формируют металлоопору под корпус. Под металлической основой обязательно прокладывают теплоизоляционный материал.
Из труб и коленных элементов изготавливают дымоотводящий канал

Поэтому нужно удостовериться в том, что всё рассчитано верно. Если всё просчитано корректно и согласно чертежу, готовый канал приваривают к полюсным элементам – трубе и дымоходу.
Поверхность корпуса прикрывают термоизоляцией и жестяным чехлом. Чтобы сохранить уровень теплоотдачи и умножить количество влаги в парилке, открытые корпусные зоны рекомендуется прикрывать съёмными кожухами.

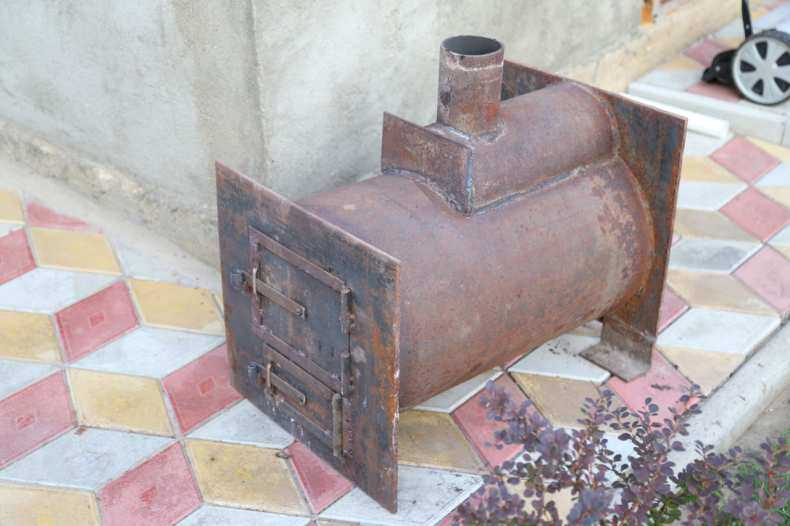

Рисунок 6. Готовая горизонтальная печка

Окрашивание позволяет, к тому же, избавиться в помещении от запаха металла. Но это всего лишь бонус, поскольку характерный запах быстро выветривается после нескольких топок и без дополнительного покрытия.

На этом работы по изготовлению печной конструкции закончены. Необходимо убедиться в том, что агрегат установлен надёжно и можно приступать к банным процедурам. Хотя небольшой уход от оси корпуса особо погоды не делает, лучше устанавливать конструкцию строго по осям.

Немного рекомендаций по использованию дисковой печи

В процессе эксплуатации могут возникать некоторые сложности, которые можно вполне избежать, если соблюдать некоторые простые правила:

Главное, надежно сварить все стыки будущей печки. В процессе эксплуатации в парилку через не заделанные щели может попадать дым

Это не очень приятно, поэтому уделите особое внимание сварочным работам. Конечно, при длительном использовании от больших температурных режимов, могут возникнуть трещины, но они легко устраняются при помощи глины и хорошо просушенного песка. Песок может помочь найти новые щели

Перед тем, как начать использовать печь, ее нужно обработать с помощью краски. Краска должна быть обязательно устойчивой к большим температурам. На верхнюю часть сооружения нужно обратить особое внимание. Испарение жидкости происходит именно в ней. Иногда металл может подвергаться коррозии и в следствии этого терять свои свойства. Лист из нержавеющей стали нужно установить на дымоходную трубу. Вода высоких температур оказывает отрицательное воздействие на конструкции. Для крепежа может подойти заранее приготовленный хомут. Его можно купить в магазине или изготовить самостоятельно. Соблюдайте пожарную безопасность. Если пол в бане деревянный, то обязательно должно быть огнеупорное сооружение. Перед помещением, где находиться топка, нужно установить кусок железа 20 на 30 сантиметров. Это будет огнеупорный щит. По всей площади снизу сделайте изоляцию. Расстояние между изоляцией и печкой засыпьте песком и камнями. Промежутки между печью и изоляцией рекомендуется засыпать сухим песком, а сверху заполнить камнями. Эти природные материалы впитают в себя большую температуру, которую дает нам печка. Кроме этого, они отлично удерживают полученное тепло и, благодаря этому, могут позволить печке дольше удерживать температуру даже после угасания дров. А в-третьих, это отличный декор для вашей бани

Песок может помочь найти новые щели. Перед тем, как начать использовать печь, ее нужно обработать с помощью краски. Краска должна быть обязательно устойчивой к большим температурам

На верхнюю часть сооружения нужно обратить особое внимание. Испарение жидкости происходит именно в ней

Иногда металл может подвергаться коррозии и в следствии этого терять свои свойства. Лист из нержавеющей стали нужно установить на дымоходную трубу. Вода высоких температур оказывает отрицательное воздействие на конструкции. Для крепежа может подойти заранее приготовленный хомут. Его можно купить в магазине или изготовить самостоятельно. Соблюдайте пожарную безопасность. Если пол в бане деревянный, то обязательно должно быть огнеупорное сооружение. Перед помещением, где находиться топка, нужно установить кусок железа 20 на 30 сантиметров. Это будет огнеупорный щит. По всей площади снизу сделайте изоляцию. Расстояние между изоляцией и печкой засыпьте песком и камнями. Промежутки между печью и изоляцией рекомендуется засыпать сухим песком, а сверху заполнить камнями. Эти природные материалы впитают в себя большую температуру, которую дает нам печка. Кроме этого, они отлично удерживают полученное тепло и, благодаря этому, могут позволить печке дольше удерживать температуру даже после угасания дров. А в-третьих, это отличный декор для вашей бани.

В заключении хочется сказать, что соорудить самостоятельно печку для бани из старых дисков не так уж и сложно. Нужно всего лишь соблюдать рекомендации и выполнять каждый этап работ на совесть.

Пошаговая инструкция укладки 1 — 7 ряд

Готовиться предварительно битумная прокладка для гидроизоляции. Для первой кладки кирпичи необходимо смочить водой. Обязательно проверяются углы. Края порядовки тщательным образом мериются, чтобы не было зазоров для прохождения дыма.

Для второго ряда, также как и для всех последующих, порядок кирпичей должен соответствовать размещению кирпича на стыке нижних. Дверка устанавливается на уровне третьего ряда. Ее крепят проволокой с оцинковкой или полосками стали, которые крепятся более легко.

На уровне четвертого ряда укладывается колодец, куда будет попадать зола. Устанавливаются решетки, через которые попадает воздух. Стенка сзади под решеткой округляется при помощи кусков кирпича.

Дверка, предназначенная для поддувала, ставится на уровне шестого ряда.

На уровне седьмого ставится не только чугунная дверь для топки, но и колосник.

Как сделать печь для бани из дисков грузового автомобиля своими руками

Традиционно для банной печи используют кирпич, но народные умельцы приспособились выполнять эту конструкцию из подручных материалов. Что делать, если кирпича нет под рукой, а вот готовый вариант из стали или чугуна приобрести дорого? Как ни странно, эксперты рекомендуют сделать печь в баню из дисков.

Особенности будущей конструкции
Устройство
Принцип работы

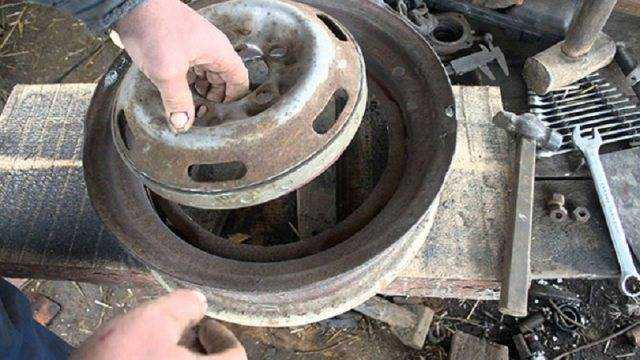

Выбор колесных дисков
Расходные материалы
Инструменты
Инструкция по изготовлению
Расчет и обустройство фундамента
Защита стен и потолка
Изготовление конструкции
Обустройство дымохода
Вывод трубы
Особенности эксплуатации
Вывод

Подготовительные работы

Прежде всего, позаботьтесь об инструментах и расходных материалах. Вам понадобится:

стальная труба: диаметр – 50 см, высота – 1,5 м;
металлический лист толщиной не меньше 1 см;
дымовая труба: длина – 50 см, диаметр – 30-35 см;
пруты для колосников;
стальные листы для дверок;
металлические петли;
кирпичи;
цемент;
песок;
болгарка;
сварочный аппарат.

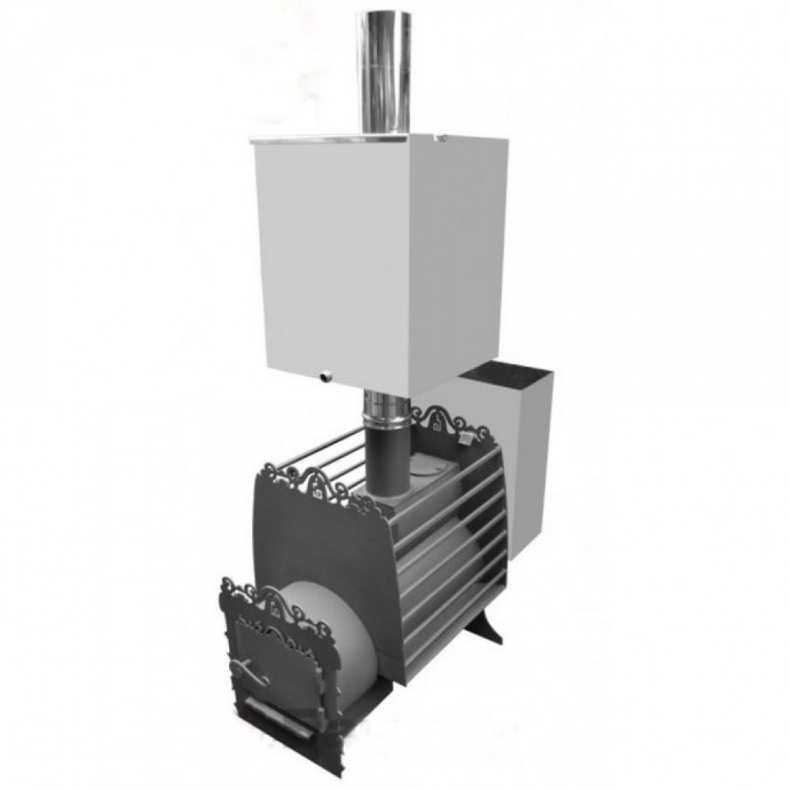

Горизонтальная печь для бани

Далее нужно выбрать, какую именно печь вы будете мастерить. Вариантов два:

Вертикальная – компактная модель, в которой топка и колосники размещаются друг над другом. Идеальный вариант для маленьких парных.
Горизонтальная – более традиционная модель с увеличенным топочным отсеком. Последний часто выносится в предбанник для упрощения процесса растопки. Используется преимущественно в больших банях.

Определившись с видом печи, приступайте к составлению рабочего чертежа. В нем нужно указать расположение, размеры и конфигурацию всех составных частей будущего устройства.

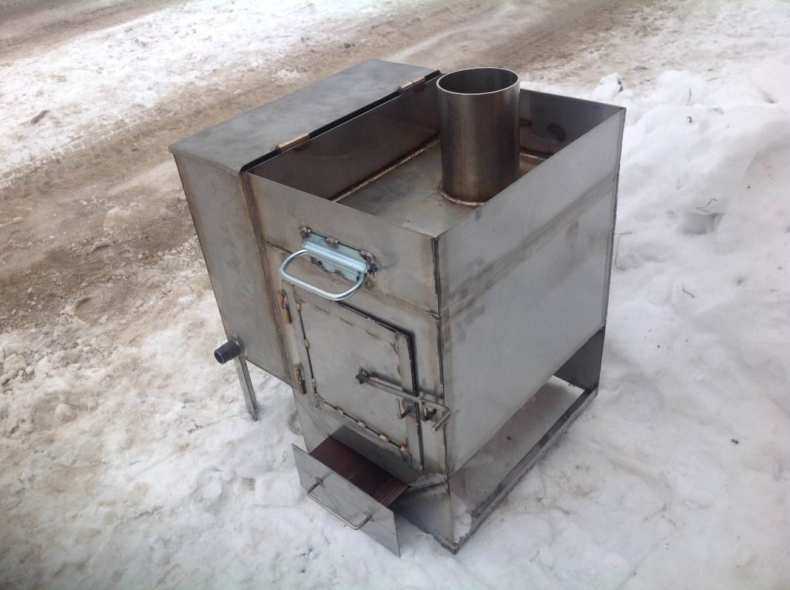

Изготовление печи из метала своими руками (пошагово)

Если есть желание, металлическую печь можно сделать самостоятельно. Для этого необязательно иметь какие-то специальные навыки, достаточно изучить систему изготовления такого оборудования в интернете или в книжном формате. И конечно же запастись хорошим настроением.

Инструкция

Для начала подготавливают необходимый материал. В данном случае листовая сталь чем толще, тем лучше.

Делают эскиз с указанием размеров всех деталей печи. Узнают общую площадь. Это поможет понять хватит ли металла или нет.

Переносят размеры на материал, вырезая все элементы под углом 90 С. Боковые части должны быть одинаковыми. Для резки используют шлифовальный аппарат. Или же болгарку, но она опасна, поэтому с ней поаккуратнее. При появлении заусенцев, их стачивают. Перед сваркой проверяют точность всех размеров;

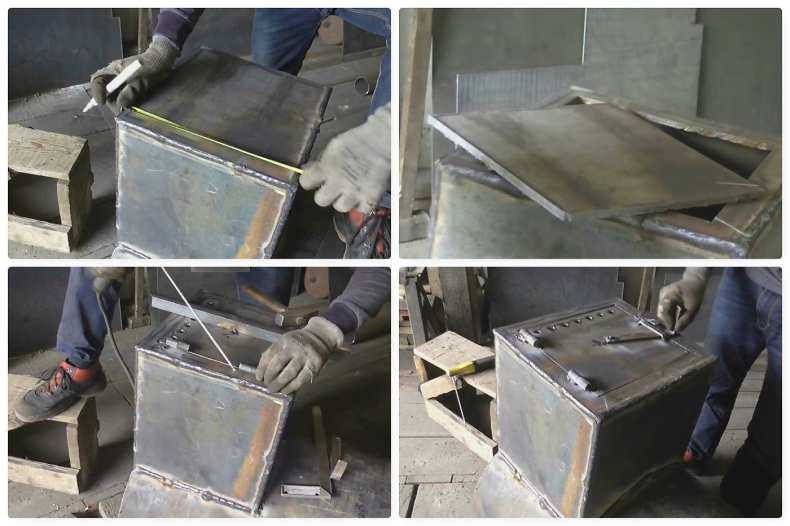

Переходят к сварке. Для этого выбирают ровную поверхность без посторонних предметов рядом. И начинают сваривать каменку. Для этого ставят на ребро пару боковых частей и под прямым углом начинают делать прихваты. В данном случае нужно избегать перегрева тока, иначе швы будут кривые. Также смотреть ровные ли листы и при необходимости выравнивать их;
Проверяют угольником углы. И сваривают по такому образцу еще пару боковин. Все соединяют до получения короба;
Приваривают дно и крышку. Делают дверку в каменке. Для этого короб размещают горизонтально и прорезают элемент болгаркой или сваркой;
Приваривают трубы для воды. Вырезают в топке выемку для закладки дров;
Переходят к сбору печи. Вырезают выемку под трубу. Она будет находиться в верхней части каменки. По периметру подсоединяют полосы из металла до 2 см. А также уголок и каменку;
Приваривают дверцу. Ставят внутреннюю каменку. Приваривают крышку от внешней каменки. Проверяют на наличие недочетов и устраняют их в случае необходимости;
Заканчивают работу установкой элемента для чистки сажи;
Самодельная печь из металла готова!

Банная печь из колесных дисков своими руками

Для создания печки из дисков для бани рекомендуется сначала подготовить материал: тщательно очистить машинные диски от ржавчины, пыли, грязи, остатков краски. Для этого применяется шлифовальная шкурка. После приведения дисков в надлежащее состояние можно начинать сооружать конструкцию.

Емкость для воды

Для создания последней, верхней части печи нужна пара автомобильных дисков. Этот отсек предназначен для нагрева воды.

Важно! Бак должен быть герметичен. Болгаркой вырезаются центральные пластины для закрепления

Оставляются исключительно ободы. После вырезки центральной части, оставшиеся ободы прочно свариваются

Болгаркой вырезаются центральные пластины для закрепления. Оставляются исключительно ободы. После вырезки центральной части, оставшиеся ободы прочно свариваются.

Поверхность второго бака накрыть крышкой. Можно использовать заслонку. Для большей безопасности рекомендуется приварить крышку, оставив небольшое отверстие для залива воды. На дне бака размещается металлическая пластина.

Когда все сварочные мероприятия закончены, вверху и в основании емкости нужно вырезать отверстия для дымохода, который будет тянуться через весь бак. С боков, на уровне дна, монтируется тонкая трубка, обязательно под наклоном. Ее закрывают краном, предназначенным для слива горячей воды.

Бак следует тщательно проверить на отсутствие щелей, отверстий, через которые может утекать вода. При обнаружении дефектов, их легко устранить с помощью сварки.

Обустройство каменки и верхней части топки

Третий и четвертый диски предназначены для создания каменки, крыши топки. У одного диска требуется убрать середину, у другого — оставить как есть.

Диски поставить друг на друга и сварить. Ступица нетронутого диска располагается по центру. Она будет выступать в качестве решетки. Наверх открытой емкости помещают камни. Закрывать емкость не нужно.

Чтобы сделать каменку прекрасно подойдут натуральные камни с ровной округлой формой. К ним относят базальт, перидотит и другие. Их цена довольно высока. Для бюджетного варианта хорошо подойдут обычные речные камушки. Эти камни уже успели закалиться под воздействием солнца и воды. Выбирать рекомендуется породы камней с темным цветом и однородной структурой.

Важно! Камни подвергаются разрушению под влиянием высоких температур. Это создает препятствия для полноценного выхода дыма

Содержимое каменки нужно периодически менять.

Фундамент и кирпичная кладка

После сбора основных элементов корпуса печки из дисков для бани, приступают к созданию крепкого, устойчивого к воздействию высоких температур, основания. В качестве материала подойдет стяжка из бетона. Для облицовки внешней поверхности фундамента отлично подойдет кирпич. Основание должно высохнуть. Только после этого можно заниматься нижней частью конструкции.

Для примера, на печку с размером кладки 62*62 см потребуется 60 красных термоустойчивых кирпичей. Их скрепляют с помощью глины или цемента, укладывают в форме в виде квадрата. Обязательно оставить место для поддувала отверстие для дверцы. Вверху – крепится решетка колосника.

Сборка печки

Собирать части печки из колесных дисков для бани нужно последовательно.

Часть из металла соединить с нижней частью из кирпича. Из листа металла вырезать дверцы для отверстия топки и поддувала. Закрыть их полученными дверцами. Чтобы было удобно и безопасно пользоваться печкой, рекомендуется заранее сделать ручки для каждой дверцы. Можно использовать болты крупного размера.

Для топки требуется дополнительно металлическая щеколда и петля из того же металла, чтобы топливо не могло выпасть из печи и дрова могли спокойно гореть, отдавая тепло помещению.

Между каменкой и топкой есть центральное отверстие ступицы. К нему приваривают вторую трубу и закрепляют сваркой с верхом дымохода.

Камни размещаются в каменке следующим образом: нижний ряд – камни крупного и среднего размера, а сверху – камни поменьше. Для создания прочной конструкции к ободу каменки и бака для воды привариваются швеллеры из металла. Их крепят на верхнюю часть печи под небольшим наклоном.

Труба должна быть выведена в дымоход, оборудованный жаростойким кирпичом. Обязательно присутствие заслонки. Для нагрева воды в такой печи потребуется не более часа.

Подготовительный этап – выбор чертежа, материалов, инструментов

Самодельная печь для бани из трубы изготавливается на основе рабочего чертежа, в котором содержатся данные о конструктивных элементах устройства, а также представлена схема его монтажа. Чертеж печи можно разработать самостоятельно или воспользоваться готовым вариантом.

Без чертежной документации сложно проводить сборку конструкции, поскольку высока вероятность допущения ошибок на любом производственном этапе, которые могут привести к неэффективной работе оборудования.

Чтобы изготовить печь своими руками, необходимо подготовить:

отрез толстостенной трубы диаметром от 500 до 550 мм, толщиной от 8 до 15 мм, длина – до 150 см (для топочной камеры и водяного резервуара);
отрез стальной трубы диаметром от 310 до 340 мм, толщиной до 8 мм (для каменки);
отрез трубы диаметром до 150 мм, толщиной от 2 до 5 мм (для дымоотвода);
листовой металл толщиной до 12 мм;
готовый колосник или металлический прут (для самостоятельного изготовления);
дверки для основных камер или металл (для самодельной модели);
тяжелые петли для гаражной дверки (для самодельных дверок);
сварочное оборудование (ручное или полуавтомат);
болгарку с кругами для резки и зачистки;
электродрель;
слесарный инструмент.
