Навесы из металлопрофиля во дворе частного дома

Строительство своими руками

Когда проведены расчеты, выбран подходящий проект и подготовлены материалы, можно приступать непосредственно к сборке односкатной крыши.

Работы проводятся в стандартной последовательности:

Первый шаг – создание разметки на участке

Особое внимание уделяется расположению опорных элементов – они должны находиться строго на линиях прямоугольника. Чтобы избежать неточностей, следует использовать для разметки лазерный нивелир, веревку или другие приспособления.

Далее необходимо выкопать или выбурить ямы для фундамента металлических стоек

Расстояние между опорами определяется, исходя из расчетного веса всего каркаса и кровли: чем он больше, тем меньший шаг должен быть между опорами. Для небольшой крыши оптимальным значением будет 1,5-2 метра.
Дно каждой ямы нужно засыпать щебнем. Затем в них вставляются закладные элементы – металлические подошвы прямоугольной или квадратной формы с отверстиями для болтов, к которым затем будут прикрепляться опоры. Далее их заливают бетонной смесью. Дальнейшие работы проводятся только после окончательного схватывания бетона.
К профильным трубам, которые будут использоваться в качестве опор, приваривают «ответные» металлические подошвы с такими же отверстиями, как в закладных элементах. Затем их прикручивают в вертикальном положении к закладным деталям.
На следующей стадии проводится сборка каркаса. Профильную трубу необходимо разметить и порезать на фрагменты нужных размеров, исходя из чертежей. Далее из кусков труб изготавливаются прямоугольные и клиновидные фермы для односкатной кровли.
Каркасные элементы крепятся в определенной последовательности. Сначала монтируются горизонтальные балки, затем прямоугольные фермы, на завершающей стадии – клиновидные конструкции.
Установка кровельного пирога начинается с создания обрешетки крыши. Ее изготавливают из деревянного бруса или влагостойкой фанеры необходимой толщины. На нее укладывается слой пароизоляции, поверх нее монтируется контробрешетка, тепло- и гидроизоляция (в такой же последовательности), и сверху укладывается основное кровельное покрытие.
На завершающей стадии проводится покраска металлических конструкций. Их желательно окрашивать в два слоя или более, чтобы покрытие было более надежным и долговечным.

О строительстве 1-скатной кровли для частного дома можно прочитать тут. А из этой статьи вы узнаете о критериях выбора между односкатной и двускатной конструкцией.

Материалы для навеса из профнастила

Соорудить навес из профилированного листа вполне по силам каждому. Прежде чем приняться за конструирование, нужно определиться с материалами. Поскольку односкатная конструкция наиболее простая, рассмотрим, какие материалы потребуются именно для нее:

опорные столбы. На эти элементы будет возлагаться нагрузка от всего сооружения. Основными материалами для опор являются деревянный брус или металлическая труба. Во втором случае для работы также потребуется сварочный аппарат. Однако у металлических столбов есть несомненное преимущество – они не подвержены гниению и прослужат гораздо дольше, чем дерево;

каркас. Эта часть навеса также может быть выполнена из металла или дерева. Оба материала отлично подходят для подобных целей;

материал для кровли. Выбор профлиста будет зависеть от множества факторов. В этом случае требуется учесть нагрузки, которые будут возлагаться на кровлю. Для более высоких показателей нагрузки материал должен обладать достаточной прочностью. Кроме этого, многое зависит от средств, которые планируется вложить на строительство навеса

При выборе материала особое внимание стоит уделять качеству защитного покрытия;

крепеж. Для полностью металлической конструкции потребуется приобрести болты с гайками

Если же будет использоваться дерево, то понадобятся гвозди, а также оцинкованные саморезы с резиновой шайбой для монтажа профлиста.

Перечень инструментов напрямую зависит от того, с каким материалом придется работать. Если же навес будет сооружаться из дерева, то можно обойтись минимальным плотницким набором.

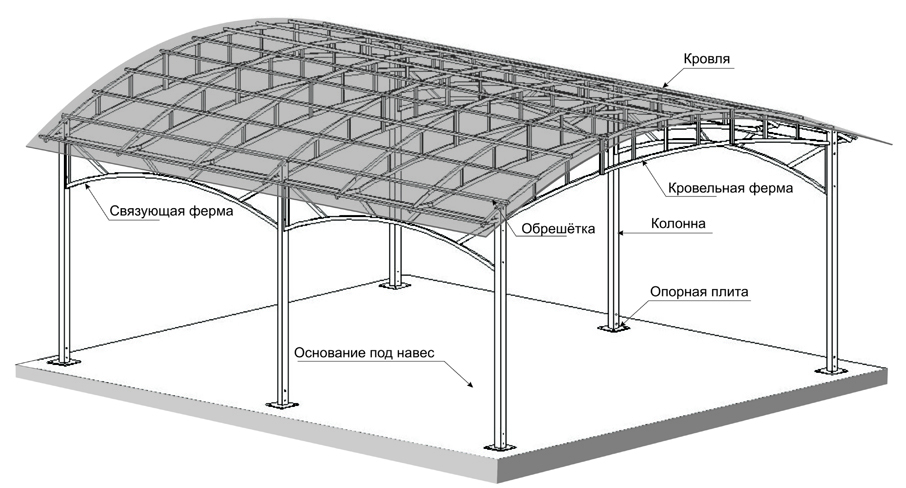

Фермы в качестве элементов каркаса

Фермы выполняют функцию дополнительной связывающей детали при обустройстве навеса. Они придают каркасу большую устойчивость и прочность (прочитайте: «Как сделать каркас из профильной трубы для дома – теория и практика»). Для них следует специально нарисовать чертеж. Согласно нормам, проведение расчетов требуется для ферм из труб, у которых угол наклона составляет более 6 градусов. Но специалисты считают, что нужно отталкиваться от 8 градусов.

Дело в том, что зимой на поверхности крыши при незначительном угле наклона будет накапливаться опавший снег. Оптимальным принято значение, равное 15 – 20 градусов. Такой наклон ската кровли подходит для покрытий из профнастила, шифера, пластика, поликарбоната и других современных материалов.

Фермы могут иметь следующую форму:

• треугольную;
• арочную;
• прямоугольную;
• ломанную;
• трапециевидную.

Внутри ферм дополнительно монтируют стойки, прогоны, раскосы, подкосы. В чертеже должны быть указаны как размеры, так и перечень и количество материалов, которые потребуются.

Далее монтируют обрешетку из бруса высотой 50 миллиметров. Она нужна для фиксации покрытия кровли. Деревянный брус следует предварительно обработать антисептическим средством, либо покрасить краской, чтобы не допустить порчу древесины.

Определение

Металлическими навесами называют простые стационарные или мобильные строительные конструкции уличного типа, выполняющие роль защитного сооружения или декоративного элемента экстерьера. Основными конструктивными элементами данного вида строений является крыша, состоящая из каркаса и водонепроницаемого кровельного материала, и прочные опоры, которые в ряде случаев может заменять стена.

Фото металлического навеса

В общем понимании это укрытие от непогоды, ультрафиолета и других природных воздействий. Однако помимо защитной функции данные сооружения могут дополнять архитектурный проект здания с эстетической точки зрения.

Применение металлопрофиля

Металлопрофиль хорошо подходит для возведения навесов как хозяйственного, так и рекреационного назначения. Рекреационные применяются в качестве защиты от солнца и ветра над бассейнами, детскими площадками.

Хозяйственный навес сооружается в месте обустройства летней кухни, складирования хозяйственного инвентаря или в месте стоянки автомобиля. Конструкция навеса может быть отдельно стоящей или быть продолжением дома. В первом случае навес возводится на отдельных опорах, а во втором – одной или двумя сторонами опирается на стену дома.

Односкатный навес

Наиболее простой в установке – односкатный навес. При его возведении один ряд опор ниже второго, из-за чего лист металлопрофиля монтируется под наклоном. За счет такой конструкции крыши снег беспрепятственно сходит вниз.

Существуют и другие типы конструкций из металлопрофиля: двухскатные, арочные. В первом случае будет сложнее выполнить каркас и больше подбирать листов металлопрофиля для перекрытия кровли. Двускатный навес зачастую используется для защиты большого участка от ветра и дождя. Он более устойчивый к неблагоприятным погодным условиям.

Для выполнения арочного навеса необходимо будет воспользоваться услугами профессионалов. Арочную конструкцию сделать самому довольно сложно. Поэтому зачастую устанавливаются односкатные навесы.

Профнастил в качестве кровельного материала зачастую выбирают за счет его преимуществ:

• Экологичности.
• Долговечности.
• Стойкости к ультрафиолету.
• Стойкости к низким температурам.
• Долговечности.
• Прочности.
• Приемлемой стоимости.
• Простоты в уходе.
• Пожаробезопасности.

Помимо всех преимуществ профнастил легко можно смонтировать своими руками. Соорудить конструкцию можно без посторонней помощи, но при условии, что навес будет небольших размеров. Навес из металлопрофиля может преобразить экстерьер дома, если работу по его установке провести со знанием дела.

Большинство производителей предлагают готовый набор для сборки навеса. Достаточно разобраться в готовых чертежах и по ним собрать каркас. Но такой вариант обойдется дороже, чем сборка каркаса из отдельных профильных труб. В случае последнего варианта придется потратить время на подборку, подрезку опор.

Материалы для строительства навеса

Заливаем фундамент и возводим каркас

Строительство навеса начинается с очистки участка под него. Выбранная территория очищается от мусора и верхнего слоя грунта. По периметру участка 6х3 метра вкапываются деревянные колья, между которыми натягивается веревка, для выравнивания границ площадки. После того как она будет готова, переходим к закладке фундамента. Для этого нужно выкопать 6 ям на глубину промерзания почвы, примерно 1-1,2 м. Ямы выкапываются в два ряда по 3 ямы, расстояние между всеми ямами 3 м.

На дно ямы утрамбовывается слой щебня и песка около 10 см. Затем наливается слой бетона, это еще 10 см и устанавливается профтруба 80х80 мм. После того как труба будет выставлена по уровню, можно залить ее бетоном до земли и поставить подпорки, чтобы она не наклонилась. Опорки не убираются, пока бетон не наберется прочности, это примерно неделя времени.

Следующий этап это приваривание ребер жесткости металлоконструкции. Для этого профтруба 50х40 мм укладывается на три опоры и присоединяется сваркой. Работать нужно как минимум вдвоем, поскольку одному поднять тяжелые элементы очень сложно. Далее к ребрам жесткости привариваются фермы, расстояние между которыми составит 1,5 м.

После этого к вершинам ферм приваривают прогон. Параллельно приваренному прогону привариваются оставшиеся профтрубы 50х25 мм с расстоянием между ними 60-62 см, по обеим сторонам крыши. На этом сбор металлоконструкции будет завершен.

Монтируем крышу своими руками

Завершает процесс строительства навеса – крепеж поликарбоната. Сначала каждый лист поликарбоната разрезается на 3 части длиной по 2 м. По краю крыши нужно оставить припуск 10-15 см. К металлической конструкции лист прикручивается при помощи метиза (саморез с резиновым уплотнителем и шайбой). Предварительно просверливается отверстие по диаметру больше самореза на 2 мм. Саморез вкручивается строго перпендикулярно, плотно, но не чрезмерно, чтобы не повредить материал.

Между собой листы поликарбоната скрепляются специальным профилем. Такое соединение герметично и надежно. Стык поликарбоната на вершине фермы нужно сделать при помощи углового профиля. Таким образом, на каждой стороне навеса будет закреплено по 6 листов поликарбоната. Торцы поликарбоната закрываются торцевым профилем, что предотвратит попадание воды и пыли.

На этом строительство двускатного металлического навеса своими руками закончено. Сделать такую работу под силу начинающему мастеру. Главное соблюдать инструкцию и технические требования. Удачи!

Размеры и функционал

Функционал постройки очень важен для составления чертежей и грамотного расчета навеса. Рассмотрим типовые проекты разных видов конструкций.

Козырьки над входной дверью

Расчет консольных козырьков проводится, исходя из габаритов крыльца. По нормативам, верхняя площадка должна быть больше ширины двери в полтора раза, средняя ширина двери – 900 мм, делаем расчет: 900*1,5 = 1350 мм – оптимальная глубина крыши над входом. Ширина навеса зависит от ширины ступеней + 300 мм с каждого бока.

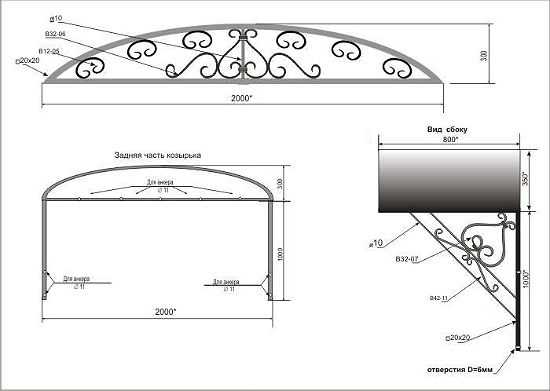

Чертеж козырька над входной дверью

Консольно-опорные навесы обычно устраиваются по площади всего крыльца и закрывают ступени. Глубина крыши рассчитывается, исходя из количества ступеней, средняя глубина которых по СНиП 250-320 мм, плюс верхняя площадка. Расчет ширины навеса над крыльцом регламентируется стандартной шириной ступеней – 800-1200 мм + 300 мм с каждой стороны.

Рассчитываем размеры:

• Стандартного консольного козырька – 900-1350 мм на 1400-1800 мм.
• Консольно-опорного навеса над крыльцом, пример расчета на 3 ступени и площадку: глубина (900/1350 + 3*250/320) = 1650 – 2410 мм, ширина 800/1200 + 300 + 300 = 1400-1500 мм.

Чертеж балочно-опорной постройки с ассиметричной крышей

Веранды и террасы – чертеж и расчет

Веранды и террасы располагают вдоль одной из стен дома, поэтому здесь актуальны балочно-опорные и консольно-опорные конструкции. Минимальная глубина – 1200 мм, оптимальная – 2000 мм, как раз на расстоянии установки опорного столба.

Чертеж пристраеваемого навеса с опорной балкой

Расчет крыши по перпендикуляру 2000+300 мм, но плоская кровля целесообразна исключительно для районов с минимальным количеством осадков, в остальных регионах рекомендуется сделать уклон 12-30о. Чтобы рассчитать глубину крыши навеса потребуется теорема Пифагора: с2 = а2 + в2.

Пример расчета:

Если угол уклона = 30о, прилегающий к нему катет (глубина крыши навеса по перпендикуляру) – 2300 мм, второй угол 60о. Возьмем 2 катет за Х, он лежит напротив угла в 30о, и по теореме равен половине гипотенузы, отсюда гипотенуза равна 2*Х, подставляем данные в формулу:

(2*Х)2 = 23002 + Х2

4*Х2 = 5290000 + Х2

4*Х2 — Х2 = 5290000

Х2(4-1) = 5290000

3*Х2 = 5290000

Х2 = 5290000 : 3

Х2 = 1763333, (3)

Х = √1763333, (3) = 1327 мм – катет, который будет прилегать к стене дома.

Расчет гипотенузы (длины крыши с уклоном):

С2 = 13272 + 23002 = 1763333 + 5290000 = 7053333

С = √7053333 = 2656 мм, проверяем: катет, лежащий против угла 30о равен половине гипотенузы = 1327*2 = 2654, следовательно, расчет верен.

Отсюда рассчитываем общую высоту навеса: 2000-2400 мм – это минимальная эргономичная высота, рассчитываем с учетом наклона: 2000/2400 + 1327 = 3327/3737 мм – высота стены навеса возле дома.

Как построить отдельно стоящий односкатный навес из металлопрофиля своими руками, чертежи каркаса и фермы

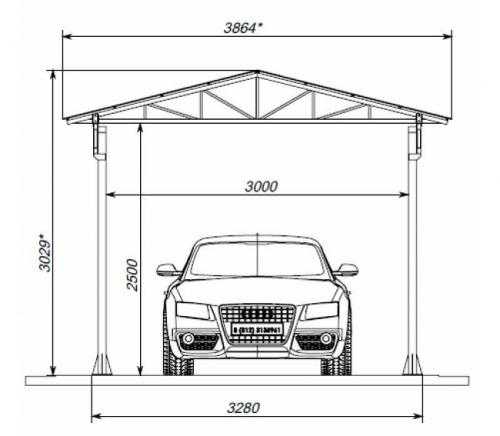

Стоянки для автомобилей – стандартный расчет и чертеж

Стоянки для автомобилей устраивают как отдельно стоящие постройки либо балочно (консольно)-опорного типа. Если планируется изготавливать навес для машины своими руками, чертежи делаются с учетом класса автомобиля. Габариты стоянки по ширине рассчитываются: размер автомобиля + 1,0 м с каждого бока, на 2 машины учитывается + 0,8 м между ними.

Чертеж небольшой конструкции для стоянки или хозблока

Пример расчета навеса для машины среднего класса, ширина – 1600 -1750 мм, длина – 4200-4500 мм:

1600 /1750 + 1000 + 1000 = 3600/3750 мм – ширина навеса;

4200/4500 + 300 +300 = 4800/5100 мм – эргономичная длина, чтобы осадки не заливали площадку.

Расчет ширины навеса на две машины:

3600/3750 + 800 = 4400/4550 мм.

Зачастую, для авто строится арочный навес из поликарбоната своими руками, чертежи удобной конструкции на свайном фундаменте представлены ниже.

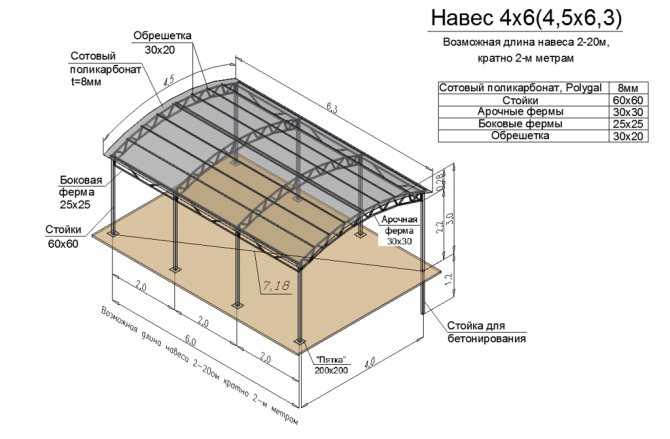

Пример, как построить навес для автомобиля своими руками, чертеж арочной металлоконструкции с поликарбонатной крышей

Беседки

Навесы для отдыха обычно устраивают в глубине участка, это отдельно стоящие конструкции на свайном, столбчатом, ленточном, плитном фундаменте. Выбор основания зависит от габаритов строения и характера грунта, это необходимо отразить в чертежах.

Средний размер беседки 3*4, 4*4, 4*6 м. Чтобы самостоятельно рассчитать конструкцию и сделать чертеж, следует учесть параметры:

• Для комфортного отдыха 1 человека необходимо 1,6-2 м2 площади по полу.
• Если под навесом располагается мангал, то между печью и зоной отдыха рекомендуется оставить свободную площадку шириной 1000-1500 мм.
• Удобная ширина сидушки 400-450 мм.
• Эргономичный размер стола 800/1200 на 1200/2400 мм, индивидуальный расчет делается с учетом 600-800 мм на 1 человека.

Чертеж отдельно стоящего навеса-беседки из дерева

Виды

По своей конструкции постройка имеет различные способы исполнения. Здесь все зависит от назначения навеса, материала и личных предпочтений хозяина. Сегодня построить пристройку можно различными способами с учетом выбранного материала. Для возведения опор могут применять металл или дерево. Аналогичным образом выполняется и кровельный каркас. А вот как смотрится металлический сайдинг под дерево, можно увидеть здесь.

Универсальность профнастила в том, что не нужно осуществлять подгон перекрытия под крепления

(Также стоит обратить своё внимание на то, как осуществляется обшивка фронтона профнастилом). А связана это с тем, что ребра листа сосредоточены очень близко и этого вполне достаточно, чтобы зафиксировать железное полотно. Облицовка по периметру также может быть различной

Пристроенная конструкция бывает открытой, отделанный досками с окнами, представлена в виде террасы

Облицовка по периметру также может быть различной. Пристроенная конструкция бывает открытой, отделанный досками с окнами, представлена в виде террасы.

А вот какие бывают козырьки и навесы над входом, можно увидеть здесь.

На видео- навес из профнастила примыкающий к дому:

https://youtube.com/watch?v=RxbGI0EqdnM

Навесы, выполненные из поликарбоната, могут иметь различную конструкцию. К самым распространённым стоит отнести:

• арочные;
• односкатные;
• двухскатные.

Их отличие между собой состоит в сложности установки и количестве затраченного материала.

А вот какие бывают навесы для машины из поликарбоната, и как их можно сделать, поможет понять данная информация.

Арка

Этот вариант навеса из поликарбоната имеет довольно привлекательный внешний вид. Чтобы пристроить ее к дому, необходимо иметь значительный строительный опыт, ведь данная конструкция отличается своей сложностью.

Навес арка из профнастила примыкающий к дому

Возникают они по той причине, что погоны крыши, к которым предстоит фиксировать профнастила, должны быть представлены в изогнутой форме. А для получения подобного изгиба задействуют специальное оснащение.

Односкатный навес

Этот вид пристройки из профнастила не нуждается в особом опыте и применении специального оборудования

Но при этом здесь потребуется повышенное внимание при выборе правильного угла наклона кровли

Односкатный навес

Благодаря ему навес не будет подвергаться постоянному скоплению снега зимой, а обрешетка освобождается от ненужного давления. Точно также можно выглядеть навес над крыльцом из поликарбоната.

bbb77658765d88a0938f3bf98f404168.jpe

Двухскатный навес

Эта конструкция представляет собой полноценную крышу. Для получения такого навеса одного профнастила будет мало. Двускатная кровля может быть использована в том случае, когда требуется просторная летняя кухня открытого типа. Также существует другой вариант кровли – это многоскатная. Такого рода сооружение является самым сложным в плане выполнения. Изготовлять его могут только профессиональные строители.

Двухскатный навес

Если говорить про габариты навеса, то их выбор должен происходить с учетом нагрузки и предназначения конструкции. Навес, примыкающий к дому, не должен быть большим, иначе стена не сможет выдержать осуществляемую нагрузку. Если этот навес над крыльцом, то он не должен быть очень маленьким. А вот навес для авто рассчитывается с учетом его размеров. А вот как выглядит текстура стены под штукатуркой, можно посмотреть здесь.

Если машина небольшая, то она сможет поместиться под конструкцией не менее 2,3х5,5 м. Для внедорожника или грузового авто придется отыскать нагрузку с габаритами 3,5 х 6,6 м. Также стоит учитывать высоту навеса. Оптимальной принимается параметр 2,3 м. Но для газели этого будет недостаточно. При увеличении высоты навеса повышается вероятность попадания дождя и снега под пристройку.

Возможно

ГОСТ

Процесс возведения любых строительных конструкций регламентирован актуальными нормативными документами, навесы не являются исключением.

Существует масса узконаправленных документов, трактующих требования к возведению данных конструкций в разных сферах и отраслях. Однако основные условия, которые не могут быть изменены или не соблюдены изготовителем, отражены в следующих документах:

1. ГОСТ 23118 «Конструкции стальные строительные. Основные технические требования»
2. СНиП 31-01-2003 «Здания жилые многоквартирные»
3. СП 31-107-2004 «Архитектурно-планировочные решения»

Односкатный навес для машины. Подготовка проекта

Строительство навеса начинают с подготовки проекта. Он включает чертёж с основными размерами и описанием параметров будущей конструкции. В проекте учитывают оптимальные условия для эксплуатации, состав покрытия, характеристики основы и покрытия.

1. Выбор лучшего зимнего варианта.

Все преимущества навеса для автомобиля полностью раскрываются зимой.

При разработке проекта обязательно рассматривают климатические особенности местности.

Доказано, что зимой автомобиль лучше хранить под навесом.

Конструкция из опорных столбов и крыши надёжно защищает от осадков, а к тому же не создаёт свой микроклимат. Заехав зимой под навес, машина постепенно остывает, а значит, не покрывается росой. В гараже из-за смены температуры выпадает роса, которая постепенно разрушает металл кузова.

В районах с холодной и продолжительной зимой выбирается более прочная конструкция, выдерживающая толстый слой снега. Каркас из дерева или металла дополнительно усиливают, чтобы выдержать нагрузку до 150 кг на кв. м кровли.

Среди кровельных материалов только поликарбонат не меняет своих качеств в условиях суровой зимы.

1. Выбор покрытия площадки.

Недорогой и простой способ покрытия – это засыпка щебёнкой. Чтобы не делать спуск, покрытие должно находиться на уровне земли. Жёсткость у щебёнки достигается качественной трамбовкой.

Более затратные способы — это укладка бетона или тротуарной плитки. В любом случае перед укладкой площадку готовят: снимают слой почвы, делают отсыпку щебнем и песком, утрамбовывают.

1. Выбор размеров конструкции.

В зависимости от количества машин выбирают размеры.

Стандартами установлено, что для одного автомобиля навес должен быть по длине больше машины на один метр, а по ширине до двух метров.

Для двух машин ширина навеса рассчитывается по формуле: Ш = Ш1 + Ш2 + 2 м + 0,8 м, где:

• Ш1 и Ш2 – ширина машины;
• 2 м – запас по 1 м с наружных сторон автомобилей;
• 0,8 м – расстояние между автомобилями.

Высота выбирается с учётом габаритов автомобиля с грузом на багажнике. При очень высоком навесе косые осадки попадают внутрь конструкции. Оптимальная высота 2,3 метра.

Универсальными считаются следующие размеры:

• Средний автомобиль с небольшой площадкой – 6,0 х 3,0 м;
• Микроавтобус, внедорожник – 6,5 х 3,5 м;
• Два автомобиля – 6,5 х 6,0 м.

1. Выбор материалов опоры.

В качестве строительных материалов для стоек подходят: металл, дерево, бетон, кирпич, камень.

Обычно опоры строят из металла или дерева. Их легко монтировать, а главное, они обходятся дешевле, чем другие строительные материалы.

Металлические стойки.

Основное требование к сборным металлическим опорам – это прочность. Чтобы выдерживать нагрузку кровли со снежным покровом, потребуются 100 — миллиметровые металлические трубы. Диаметр зависит от шага установки. Минимальный размер труб допускается, если стоек много. А вот для односкатной кровли с четырьмя стойками потребуются трубы максимального диаметра.

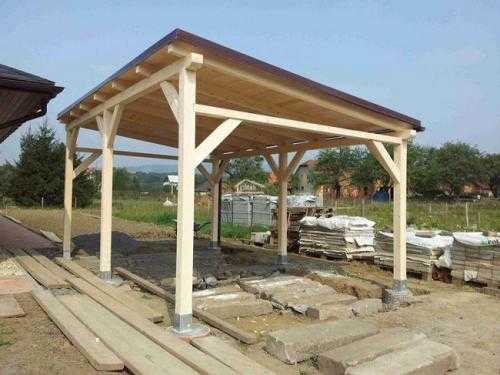

Деревянные стойки.

К опорам из дерева предъявляют особые требования. Прежде всего, это связано с возможным гниением из-за влажности. Опоры из качественных сортов древесины, обработанные перед установкой, прослужат до 15 лет.

Достаточную надёжность обеспечивают 200- миллиметровые оцилиндрованные бревна и брус размером 150 мм .

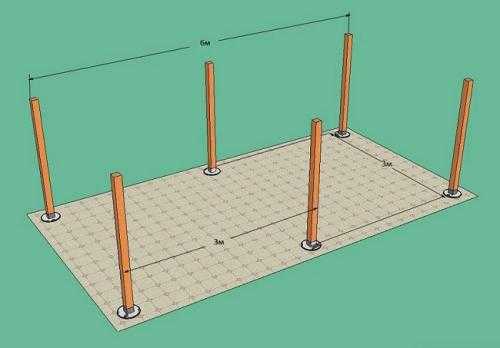

Перед покупкой материала надо посчитать количество стоек. В зависимости от шага их требуется разное количество. Каждая стойка должна выдерживать давление до 250 кг.

Подсчитано, что для среднего автомобиля с небольшой площадкой потребуется 6 стоек. Между опорами выбирается расстояние до 3 м. Обязательно ставятся стойки по углам строения.

1. Выбор материалов для покрытия.

В качестве покрытия для отдельно стоящего строения лучше всего подходит профнастил или ондулин. Они имеют высокую надёжность и прочность, поэтому служат более 20 лет. Дольше служит только металлочерепица, но она стоит дороже, а главное, задерживает сход снега. Эти покрытия не пропускают свет, поэтому под ними всегда тень.

Навесам лучше всего подходит поликарбонат

Основное внимание уделяют выбору качества материала. В жаркую погоду хорошо создаёт тень трёхслойный поликарбонат с высоким показателем поглощения солнечного света

У навеса, пристроенного к дому, логично делать однотипное с домом кровельное покрытие.

Основные параметры кровель устанавливаются «Строительными нормами и правилами». Ими пользуются при проектировании кровель с любым покрытием. Наклон в градусах или процентах определяют по уровню горизонта. Большое значение для выбора наклона имеет вид кровельного материала.

Для всех кровель на столбах оптимальным считается наклон ската от 15 до 25 градусов.
