Технология строительства утепленной шведской плиты

Что из себя представляет УШП?

Аббревиатура УШП расшифровывается как утепленная шведская плита. Фундамент УШП это функциональное и энергоэффективное решение для вашего дома. Его главная особенность в том, что в основание встроены все системы коммуникаций, в том числе подогрев полов.

У такой технологии есть ряд преимуществ:

• высокая скорость возведения;
• отсутствие ограничений — это делает его универсальным вариантом для любого участка (в отличие от многих альтернативных решений). Тип грунта при этом влияет на толщину бетонной плиты в УШП, которая рассчитывается индивидуально;
• более экономичный расход бетона — по сравнению со стандартными плитными фундаментами;
• готовность к укладке чистового напольного покрытия — соответственно, количество подготовительных отделочных работ сокращается;
• отсутствие необходимости в выкапывании глубокого котлована — а это сокращение количества земляных работ и экономия времени и средств;
• готовность всех коммуникационных систем еще на начальном этапе строительства — это также ускоряет процесс возведения;
• отличная энергоэффективность — дом будет максимально сохранять тепло, что позволит снизить затраты на коммунальные услуги.

Утепленная шведская плита имеет несколько альтернатив. Давайте сравним их между собой и определим основные преимущества и различия.

Свайный фундамент представляет из себя группу свай, заглубленных в землю на разных уровнях в зависимости от типа грунта.

Среди его преимуществ можно назвать:

• универсальность — подходит для разных типов грунтов;
• простота расчета свайного поля — в зависимости от планировки можно сделать самостоятельно;
• экономичность — сваи являются самым бюджетным вариантом для основания, которое можно возвести и своими руками.

Но есть у него и минусы:

• необходимость использовать крупную технику для возведения — это возможно не на любом участке, поскольку не везде есть достаточная площадь для маневра, плюс всегда есть риск повредить или вообще разрушить соседние постройки;
• сложность расчетов для предотвращения смещения свай;
• обязательное исследование почвы — поскольку высока вероятность усадки конструкции;
• ограниченность в применении — для построек из кирпича, бетона или блоков лучше подойдет УШП, поскольку сваи недостаточно надежны.

УШП или ленточный фундамент

Ленточный фундамент представляет собой сплошную ленту из бетона по всему периметру здания под несущими стенами.

Среди его преимуществ можно назвать:

• отсутствие необходимости в применении крупной техники — для возведения такого основания хватит только человеческого ресурса;
• относительная бюджетность — количество нужных для постройки материалов сокращается за счет небольших размеров самого основания;
• высокая скорость возведения — она достигается благодаря простоте конструкции.

Есть у него и минусы:

• тщательный анализ и произведение сложных расчетов — как и предыдущий вариант, этот тип основания требует тщательной подготовки, которая стоит недешево;
• большой вес — который может привести к перекосу дома (когда одна его часть опустится ниже остальных);
• ограниченность в применении — например, такой фундамент нельзя использовать на пучинистых грунтах или на участках с высоким уровнем грунтовых вод: для таких условий лучше подойдет УШП.

УШП или свайно ростверковый фундамент

Свайно-ростверковое основание представляет собой свайные опоры, объединенные плитами или балками — такая конструкция придает зданию нужную жесткость. Этот вариант является комбинированным — он соединяет в себе лучшие свойства двух предыдущих оснований, ленточного и свайного.

Он имеет следующие преимущества:

• экономичность — для работы можно обойтись небольшой строительной бригадой, а бетон можно замешивать самостоятельно непосредственно на объекте;
• возможность круглогодичного монтажа — что позволяет не ждать наступления теплого времени года и не затягивать с началом строительства;
• уменьшение теплопотерь в холодное время года — это возможно благодаря отсутствию контакта основания с промерзшей почвой;
• отсутствие ограничений по типу грунтов для возведения — такой фундамент подойдет практически для любого участка;
• отсутствие трудоемких и финансово затратных подготовительных работ.

Среди минусов можно назвать:

• невозможность добавления в проект цокольного этажа или подвального помещения;
• ограниченность нагрузки — для такого типа основания нужно выбирать более легкие материалы для стен и внешней облицовки, иначе оно может не выдержать: для более серьезных нагрузок лучше подойдет УШП;
• потребность в дополнительном утеплении — если дом находится в климатическом регионе с суровыми зимами: здесь энергоэффективная УШП тоже выигрывает.

Последовательность строительства

Общепринятая технология строительства УШП складывается из таких этапов:

1. Снимается верхний растительный слой грунта на площади, немного превышающей размеры будущей плиты.
2. Прокладываются трубы канализации и водопровода.
3. На поверхность грунта укладывается геотекстиль.
4. По периметру плиты прокладывают дренаж и засыпают его щебнем.
5. Отсыпается, увлажняется водой и послойно утрамбовывается крупнозернистый песок (толщина 15-20 см).
6. Укладывается второй слой геотекстиля и засыпается щебнем (15 см) с трамбованием.
7. Устанавливается опалубка и бортовые плиты утеплителя.
8. По поверхности отсыпки в 2 слоя раскладывают экструдированный пенополистирол (общая толщина 20 см).
9. Раскладывают трубы теплого водяного пола, подключают их к распределительному коллектору.
10. На подставки укладывают арматуру диаметром 12-14 мм. Частота установки стержней 4-6 шт./м2.
11. Бетонируют плиту. После 7 дней выдержки бетона его поверхность шлифуют.

Есть целый ряд технических нюансов, относящихся к технологии укладки труб теплого пола в шведской плите:

• Перед бетонированием плиты трубы теплого пола рекомендуется накачать воздухом с помощью компрессора для исключения смятия под весом бетона.
• Требуемая мощность теплого пола определяется расчетом и достигается за счет изменения частоты укладки труб.
• Вдоль внешних стен трубы укладывают плотнее, чем внутри помещения.
• Не рекомендуется класть трубы теплого пола чаще, чем через 10 см. Это приводит к их перерасходу и появлению эффекта «теплового моста» (температура подаваемого теплоносителя сравнивается с температурой «обратки»).
• Расстояние между трубами не должно превышать 25 см. В противном случае не удастся достичь равномерного распределения температуры по поверхности пола.
• Отступ труб от внешних стен зданий должен быть не менее 15 см.
• Максимальная длина греющего контура не должна превышать 100 метров, чтобы избежать большого гидравлического сопротивления.

Основные этапы установки фундамента УШП

1. Подготовительные работы по подготовке места установки: Разметка участка и выемка грунта;
2. Для закладки основы укладывают геотекстиль;
3. Далее размещают песчано-гравийную подушку;
4. В слое подушки размещают систему коммуникаций;
5. Изготовление и монтаж опалубки;
6. Монтаж слоя гидроизоляции и теплоизоляционного слоя. На этом же этапе происходит установка системы теплого пола.
7. Для укрепления прочности плиты проводят армирование основания за счет арматурных прутьев;
8. Бетонирование плиты и шлифовка основания.

https://youtube.com/watch?v=yccMLoZPc6o

( Пока оценок нет )

Олег Сомов/ автор статьи

Монолитная плита+ отмостка нужен совет

В этой теме 22 ответа, 9 участников, последнее обновление zxc 4 года/лет, 2 мес. назад.

Будет монолитная плита 8*12 , дом 1-этажный. в интернете есть варианты 1) заливается плита( а потом когда-нибудь отмостка) 2) варант заливается плита и одновременно отмостка разной высоты. Кто так делал, как правильно. По объявления ничего внятного не говорят не обещают, как делать током не знают, какие слои укладывать не знают, зато цены называют космические.Некотрые рекомендуют нанять узбеков все подготовить и пригласить русских залить бетон. Проблемы с кадрами. У кого есть контакты нормальных спецов по адекватным ценам. Заранее спасибо.

Радужный

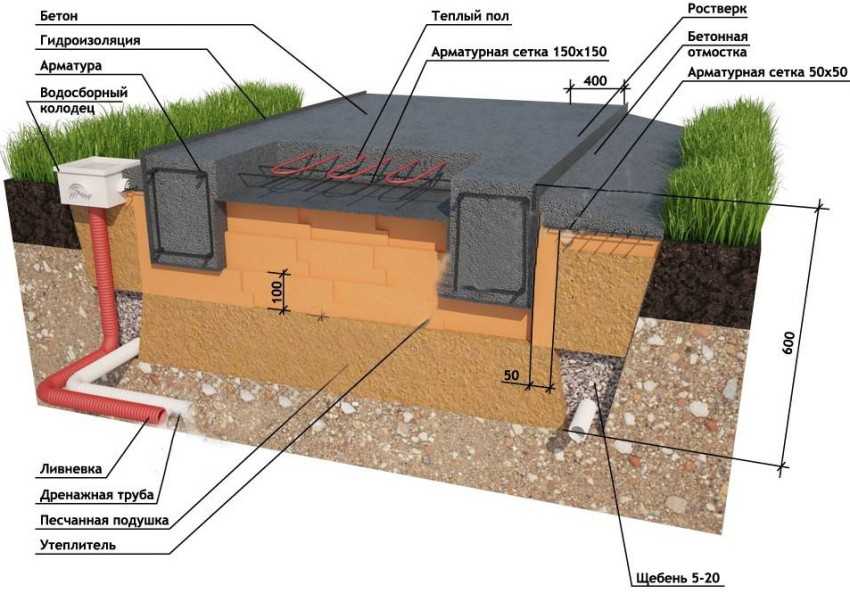

Конструкция фундамента УШП: фото изделия в разрезе

Конструкция состоит из следующих пластов, которые наглядно показаны на рисунке шведской плиты фундамента в разрезе:

бетонной заливки;

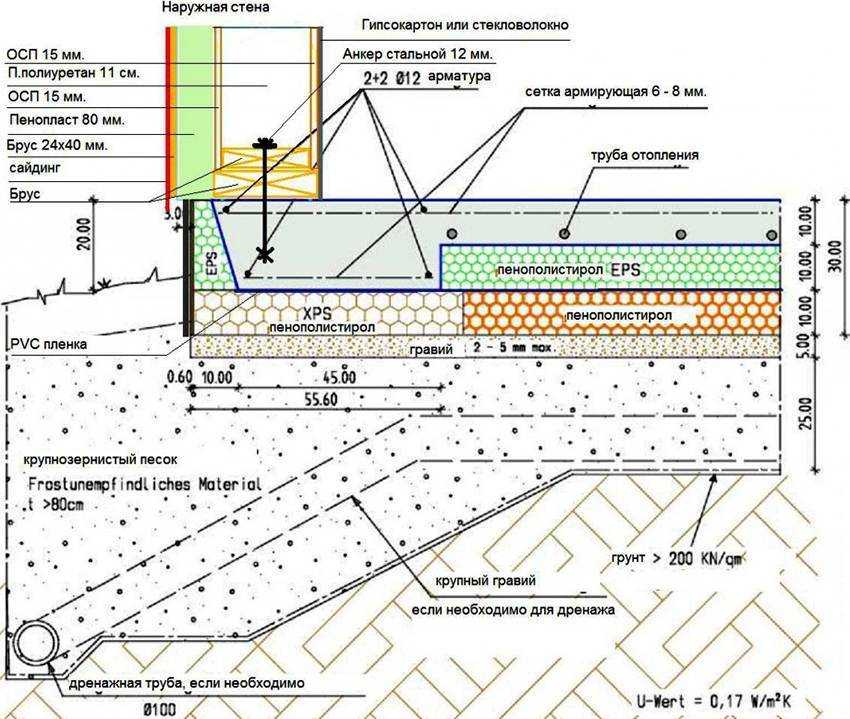

Шведская плита фундамент в разрезе

• армированного слоя;
• пласта амортизации;
• изоляционных слоев.

Бетонная заливка, или монолит, представлена обычным фундаментом толщиной всего 10 см, благодаря чему конструкция создается за один день. Это положительно отражается на качестве плиты, а именно: исключается слоистость и снижается стоимость выполнения работ. В данном слое прокладывается система теплого пола. Основание изолируется от грунта утеплителем, который представлен экструдированным плитным пенополистиролом.

Армирование также выполняется в короткий срок в связи с использованием небольшого количества металлических прутьев. Крепко связанная армированная сетка предотвращает растрескивание бетона, исключает порчу фундамента при естественном движении грунта.

Традиционный слой амортизации, состоящий из песка и щебня, который применяется в обычном фундаменте, дополняется по данной технологии УШП слоем глины. Благодаря этому геотекстиль, прокладываемый между минеральными слоями, не подвергается воздействию влаги. Дополнительный гидроизоляционный слой в фундаменте необходим для того, чтобы уберечь конструкцию от влияния грунтовых вод, которые могут размыть слои. В толще песка под слоем утеплителя устанавливаются канализации и система водопровода, характер которых влияет на цену УШП.

Армированная сетка предотвращает растрескивание бетона, исключает порчу фундамента

Для создания долговечной и прочной конструкции следует обустроить ее утепление, благодаря чему фундамент не будет растрескиваться и пучиться при температурных колебаниях. Процесс выполняется с помощью производных стиролов, вследствие чего срок эксплуатации увеличивается в несколько раз. Утеплитель укладывается не только снизу, но и вертикально по периметру плиты, дублируя опалубку основания. Также слой располагается под отмосткой здания горизонтально на глубине подошвы ж/б конструкции. Такая технология увеличивает стоимость УШП, но снижает дальнейшие затраты на обогрев помещения.

Дренажные коммуникации необходимы для создания системы отвода влаги от фундамента, что предотвращает его от повреждения. Гидроизоляционный слой, обладающий пароизолирующими свойствами, обеспечивает защиту бетона от влаги.

Утеплённый фундамент с тёплым полом

Часто выбор системы отопления дома откладывают до завершения постройки самого дома. Когда дом уже стоит, выбирают тип отопления, подбирают оборудование и прорисовывают схему отопления по планировке.

Из-за широкого распространения, такой подход можно назвать традиционным. Проектирование таких домов упрощено, проект дома можно даже купить в готовом варианте. Затраты на строительство разбиты на этапы, что тоже удобно. Однако общая сумма завершённого строительства больше некоторых вариантов современных технологий строительства. Речь идёт о технологии утеплённого плитного фундамента с вмонтированной системой водяной тёплый пол.

По конструкции утеплённый фундамент с тёплым полом это бетонная плита, уложенная и обложенная со всех сторон плотным утеплителем. При строительстве фундамента, сразу делается дренажная система участка и дома. Это позволяет использовать его при высоком залегании грунтовых вод.

Также при устройстве фундамента в него укладывается система водяных тёплых полов. То есть уже на этапе строительства фундамента решаются две важные задачи комфортного проживания: отопление дома и его дренаж. Это снижает время полного строительного цикла, хотя, несколько увеличивает стоимость постройки.

Сразу обратим внимание, что УШП фундамент с тёплым полом требует индивидуального проектирования, на основе состояния почвы, глубины залегания грунтовых вод и нагрузки дома на фундамент. Кроме этого тёплый пол требует отдельного проектирования

Элементы УШП плиты

В целом утеплённая шведская основа представляет собой монолитную систему с армированием. В ней заложены инженерные коммуникации и модификация тёплого пола для первого этажа.

Поскольку конструкция должна выполнять не только основную функцию, но также и добавочные, здесь составляющих блока много.

Отечественных стандартов для иностранной методики не разработали, поэтому при возведении используются международные требования и правила.

Основой для плиты служит грунт. От типа и плотности зависит устойчивость дома. В некоторых случаях под плиту мастера кладут шар геотекстиля. Элемент используется для илистого грунта, чтобы дренирующий слой не перемешивался с частицами земли. Кроме геотекстиля в работе употребляется:

• Дренажная труба в щебне. Нужна для того, чтобы накопившаяся влага удалялась из основы и не скапливалась под домом. Трубы устанавливают на расстоянии, чётко прописанном в проекте жилья.
• Песчаная подушка. Удерживает влагу на определённом уровне и не позволяет воде подняться выше основы прослойки. Предотвращает возникновение возможных сил пучения. Она хорошо справляется с задачей укрепления основы.
• Канализационная труба.
• Утеплитель. Позволяет аккумулировать нагретый воздух и сохранять температуру в доме. Через пол уходит тёплый воздух, но если установить прослойку, это приведёт к экономии средств за отопление. Наличие слоя гарантирует отсутствие промерзания почвы под домом.
• Гидроизолят. Важный этап для сохранения прочности и однородности фундамента. Чтобы на поверхности не появлялись трещины и расколы, обязательно установление гидроизоляции. В технологии шведской плиты используется двухуровневая система, чтобы исключалась возможность появления конденсата на поверхности.
• Инженерные системы устанавливаются глубоко в основе, некоторые мастера заглубляют их до отметки промерзания грунта.
• Армопояс усиливает прочность и благодаря металлическим прутьям предотвращает растрескивание поверхности.
• Основа тёплого пола для качественного прогревания дома. Можно обойтись и без дополнительных затрат, но в будущем, благодаря подогреву снизу, в доме будет комфортнее и удобнее.
• Плита с ребристой поверхностью, примерная толщина которой составляет 9,8−10 см. Этот шар считается завершающим и служит для дополнительного укрепления фундамента и улучшения теплоизоляции.

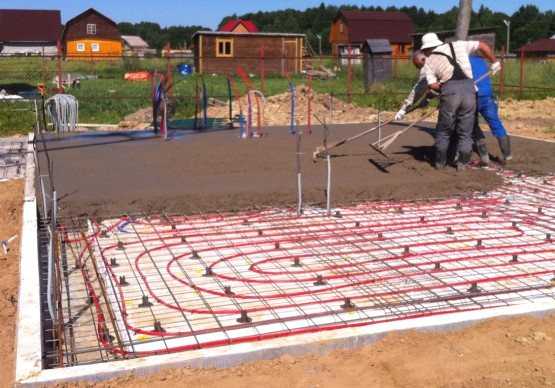

Заливка бетоном утепленной шведской плиты

Самое главное правило при строительстве монолитного фундамента, в том числе и фундамента по технологии УШП – заливка всего объема бетона за короткий промежуток времени.

Монолитная плита должна сохнуть как один кусок бетона. Частичная, разнесенная на несколько дней заливка не допустима. Это нарушение технологии.

Важно: если все-таки, у вас произошел форс-мажор и на середине процесса бетонный завод перестал отправлять вам миксеры с бетоном, а следующая партия придет только на следующий день, то разделение старого и нового слоя должно быть в горизонтальной плоскости. Первую партию бетона необходимо распределить равномерным слоем по всей площади фундамента, а следующую партию необходимо заливать вторым слоем. Обязательно, в день заливки УШП, возьмите на прокат погружной вибратор

С его помощью Вы произведете уплотнение бетона, что повлияет на прочность всей конструкции

Обязательно, в день заливки УШП, возьмите на прокат погружной вибратор. С его помощью Вы произведете уплотнение бетона, что повлияет на прочность всей конструкции.

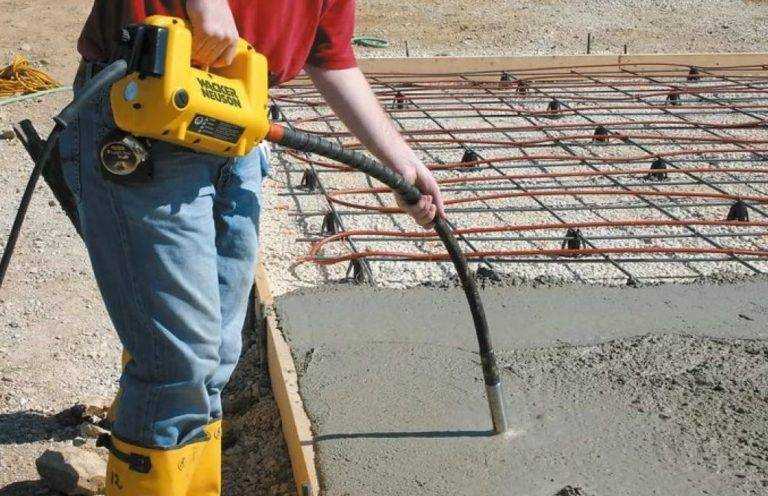

уплотнение бетона погружным вибратором

Еще за день до заказа и приемки бетона, вам необходимо подготовить площадку или емкость, для сбрасывания излишек бетона. Как вариант, можете подготовить дорожки к заливке.

Остатки бетона будут всегда. Лучше иметь небольшой остаток и залить дорожку или столбики для забора, чем вручную домешивать 2-3 куба бетона. Это работа отберет у Вас массу времени и сил.

Также, заказ бетона следует делать на первую половину дня. Это даст Вам возможности для маневра в случае не предвиденных обстоятельств.

Если есть возможность заказать бетононасос, то лучше сделайте это. Цена вопроса какие-то 20-30 тысяч рублей за весь объем работ, а удобство и простота не оспоримые. Поверьте, растаскивать бетон из одной точки подачи по всей площади то еще удовольствие.

Силы покинут Вас уже через 20 минут махания лопатой, а это будет только первый миксер. Обязательно закажите бетононасос, его манипулятор подаст бетон в любые точки фундамента. Не бойтесь использовать вспомогательную технику.

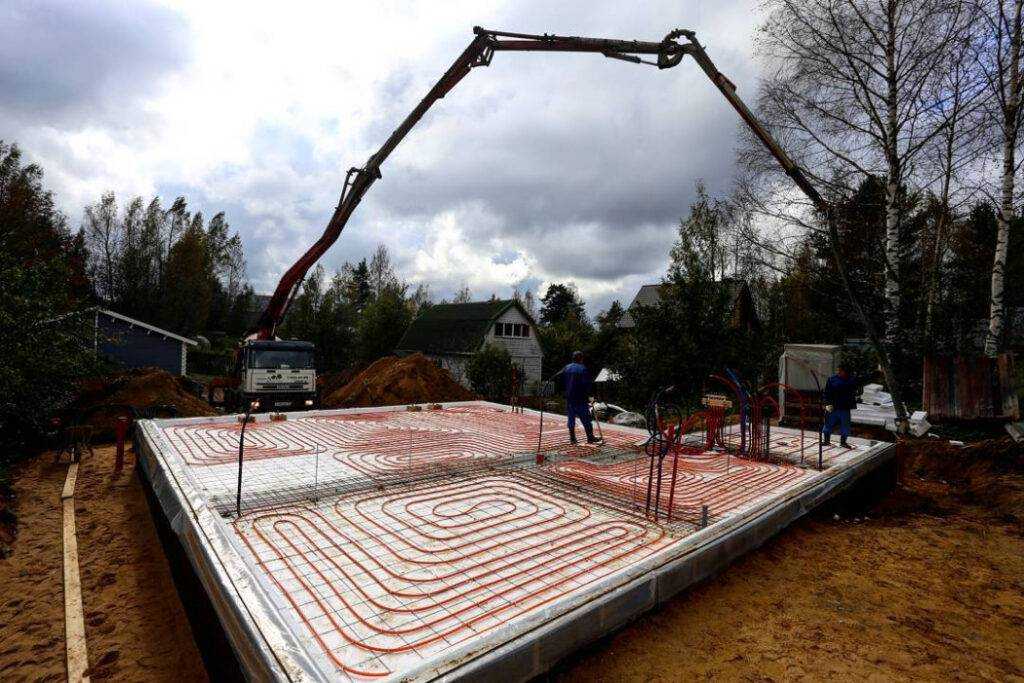

заливка ушп бетононасосом

После уплотнения и выравнивания бетонной стяжки ждем его подсыхания. Далее специальным аппаратом производим затирку бетона получая идеально ровную и гладкую поверхность.

Плюсы характерные для обоих типов фундамента

+ Высокая энергоэффективность, инерционность отопления, что важно для каркасных домов

+ Отсутствие подпольного пространства, не требует обслуживания на протяжении всего срока службы

+ Комфортный микроклимат дома, отсутствие конвекционных потоков и высокотемпературных источников тепла

УШП плюсы

+ высокая энергоэффективность

+ высокая степень готовности инженерных коммуникаций

+ готовый нулевой уровень здания

+ удобство последующих работ по монтажу каркаса дома

+ экономный расход бетона при сравнении с другими плитными фундаментами

УШП минусы

— не высокий цоколь

— технологическая сложность исполнения

— значительный расход на подготовку пятна застройки при большом перепаде высот в пятне застройки

— невозможность устройства подвала

— значительная финансовая нагрузка на первом этапе строительства дома

УФФ плюсы

+ высокая энергоэффективность

+ возможность поэтапного монтажа фундамента и пола, что сокращает финансовую нагрузку на первом этапе строительства

+ возможность монтажа инженерных систем уже «под крышей» в готовом доме, независимо от погоды

+ возможность организации высокого цоколя

+ отработанная схема монтажа на основе МЗЛФ

+ возможность монтажа со значительным перепадом высот

Преимущества системы УШП

• Возведение фундамента возможно практически на любом грунте. Это может быть суглинок, глина, песок, супесь, водонасыщенные и слабонесущие грунты. Почва под тёплой плитой не промерзает. Потому не происходит морозного пучения почвы под домом.
• Интеграция в плиту низкотемпературного отопления.
• Монтаж водопроводных и канализационных сетей.
• Упрощаются отделочные работы. Фундамент без температурных швов годится для укладки напольного покрытия (паркета, плитки, линолеума и другого).
• Продлевается срок службы строений благодаря отсутствию влажности и промерзания.
• Применяется при строительстве зданий из любого материала. Ограничение: не выше 2−3 этажей.
• Возможна установка тяжёлых конструкций в виде печей, каменных каминов, бойлеров.
• Фундамент возводится в короткий срок — от 2 до 7 дней. Не требуется дополнительная стяжка.

Несмотря на достоинства, система не лишена недостатков. В чём же они заключаются?

• В первую очередь — это высокая стоимость проектных работ. Устройство Системы УШП требует точных расчётов. Только высококвалифицированный персонал может обеспечить это. От точности расчётов зависит конечный результат. Выполнение работ по возведению фундамента зависит от квалификации рабочего и инженерного персонала, что тоже сказывается на цене системы.
• При строительстве используются дорогостоящие материалы.
• Коммуникации к фундаменту УШП должны быть подведены заранее. После его готовности будет трудно определить точку подключения.
• Коммуникации, замурованные в плиту, невозможно отремонтировать.
• В России отсутствует достаточный опыт эксплуатации фундаментов по этой технологии и, поэтому нельзя определить состояние утеплителя через несколько лет.

Учитывая то, что в странах Скандинавии с использованием УШП построено более миллиона домов, можно быть уверенным в том, что при качественном исполнении фундамент будет служить долго.

Есть мнение, что технология возведения такого фундамента не так уж сложна и работы можно выполнить самостоятельно. А как же точность расчётов и квалификация работников? Специалисты утверждают, что сделать фундамент УШП без проекта невозможно и самому нельзя грамотно уложить его начинку. Иначе выявятся все перечисленные выше недостатки.

Утепление отмостки

Для УШП рекомендуется дополнительно делать небольшую отмостку, выполняя ее в утепленном варианте. Для этого требуется:

Убрать грунт по периметру плиты (плодородный слой), после чего создать песчаную подушку с обязательной трамбовкой. Толщина слоя около 100мм или больше. После этого на подушку укладываются плиты XPS, укладывается дренажная мембрана, после чего засыпается слой щебня. Дальнейшая работа ограничивается выбором владельца. Это может быть бетонирование или укладка тротуарной плитки.

Стоит помнить, что главная задача отмостки отведение воды от фундамента, поэтому она должна иметь угол склона не меньше 1,5 градусов в сторону от фундамента.

Минусы технологии

Несмотря на плюсы есть и негативные стороны. Итак, недостатки УШП, к таковым относятся:

• безопасность. Как показывает практика, возводят до трёх этажей. Ведь для каждого из нас безопасность превыше. Это однозначно минусы УШП;
• полное отсутствие доступа к коммуникациям: коммуникации, водопроводы внутри армированного монолитного строения. Повреждение способно создать большие проблемы в плане физического доступа. Разрушение основы возможно, но дальнейшая пригодность не гарантирована. Часто говорят, что просела плита УШП;
• точность расчётов: Малейшие неточности повлекут непригодность строения, приведут к появлению трещин;
• цоколь: те, кто выбирает УШП, может забыть о возможности сооружения подвального, полуподвального, цокольного этажа;
• высотность: Допускается возведение трёх, но при условии, что вес не будет превышать двух этажей вместе взятых. Не рекомендовано возводить УШП на склоне;

Разводка инженерных коммуникаций и создание амортизационной подушки

Далее приступают к обустройству амортизационной подушки толщиной около 15 см из гравия или щебня размером фракций 20-40 мм. Основание засыпается мелкодисперсным песком, который уплотняется каждые 20 см ручной трамбовкой или вибратором до достижения проектной отметки.

Все инженерные коммуникации должны быть уложены до создания монолитного основания, поэтому их располагают на песчаной подушке с уплотнением согласно плану разводки ниже уровня промерзания. Все концы труб необходимо вывести на поверхность для дальнейшего подключения системы. Для повышения ремонтопригодности сетей трубы лучше укладывать в футляры большего диаметра. Для канализационной системы следует предусмотреть снаружи колодец, чтобы можно было выполнять ревизию канализации и ее ремонт.

Все имеющиеся трубы из-под фундамента необходимо вывести на поверхность для дальнейшего подключения систем

Полезный совет! В качестве запасного варианта на случай выхода основных коммуникаций из строя создается дубляж инженерной системы, на которую можно будет переключиться при ремонте старой.

После укладки всех инженерных коммуникаций поверхность покрывается небольшим слоем гравия толщиной до 15 см с последующим уплотнением. Для хорошей гидроизоляции основание накрывается водонепроницаемым материалом. Здесь можно использовать как недорогостоящий рубероид, так и более современные изделия. Полотна укладываются внахлест на 10 см с герметизацией стыков. Края гидроизоляционного материала должны выступать за фундамент не менее чем на 15 см.

Утепленная шведская плита – что это такое?

фундаментаслой утеплителяводяного теплого полаводоснабжения и канализации.

Черновой пол получается настолько ровным, что на него можно сразу укладывать финишное покрытие. В итоге получаем ровное и теплое основание с минимальными теплопотерями. Утеплитель просто не дает теплоте просачиваться в почву, а ведь для многих даже современных домов это значительная часть теплопотерь.

Технология была разработана в Швеции, позже распространилась по странам Скандинавии и по всей Европе. По некоторым данным считается, что идея делать мелкозаглубленный плитный фундамент родилась в 30-х годах в США, а потом перекочевала в Швецию, где ее существенно доработали.
